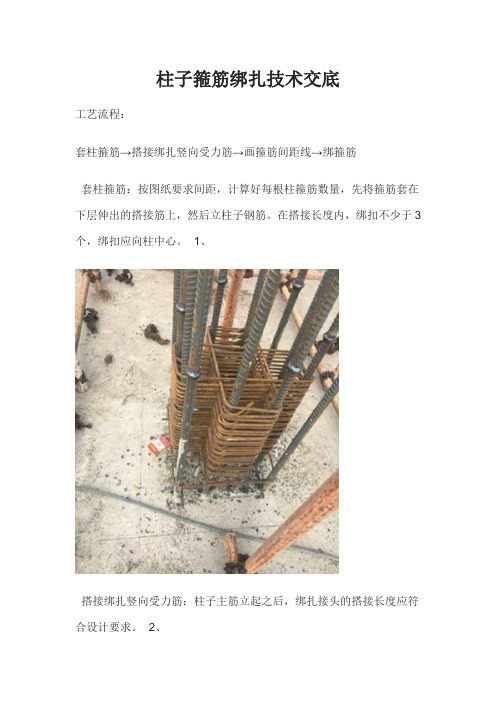

柱子箍筋绑扎技术交底
工艺流程：
套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋
套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。
在搭接长度内，绑扣不少于3个，绑扣应向柱中心。
1、
搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求。
2、
绑扎接头的位置应相互错开。
从任一绑扎接头中心到搭接长度的1.3倍区段范围内，有绑扎接头的受力钢筋截面积占受力钢筋总截面面积百分率：受拉区不得超过25%，受压区不得超过50%。
3、
画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线。
4、
柱箍筋绑扎5、
按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
6、
箍筋与主筋应垂直，箍筋转角处与主筋交点均应绑扎，主筋与箍筋非转角部分的相交点呈梅花交错绑扎。
7、
箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。
8、
有抗震要求的地区，柱箍筋端头应弯成135度，平直部分长度不小于10d（d为箍筋直径）。
9、
10、柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。
如设计要求箍筋设拉筋时，拉筋应钩住箍筋。
11、柱筋保护层厚度应符合图纸、规范要求。
技术交底书5）钢筋弯曲钢筋的弯制和末端的弯钩应符合设计要求。
对于受力钢筋，当设计无要求时，应符合下列要求：①光圆钢筋（HPB300）的末端应采用180°的半圆形弯钩，弯钩的内径不得小于2.5d（d 为钢筋直径），钩端应留有不小于3d的直线段（见图1）。
②钢筋直径不大于25mm时，HRB400钢筋直钩的内径不应小于4d，并在钩的端部留一直段，HRB400直线长度不应小于10d。
钢筋直径大于25mm时，HRB400钢筋直钩的内径不应小于5d，并在钩的端部留一直段，HRB400直线长度不应小于10d。
（见图1）③钢筋直径不大于25mm时，HRB400钢筋135°弯钩的内径不应小于4d，并在钩的端部留一直段，HRB400直线长度不应小于5d。
钢筋直径大于25mm时，HRB400钢筋135°弯钩的内径不应小于5d，并在钩的端部留一直段，HRB400直线长度不应小于5d。
（见图1）④弯起钢筋应弯成平滑的曲线,其最小弯曲半径应为10d（HPB300)或14d(HRB400)（见图2）。
⑤用光圆钢筋制成的箍筋其末端应做不小于90°的弯钩弯钩的弯曲内直径应大于受力钢筋直径,且不得小于筋直径的2.5倍(见图3)。
弯端直线段的长度一般结构不宜小于箍筋直径的5倍。
有抗震设防特殊要求的结构应符合相关标准的规定。
图1 180°、90°、135°标准弯钩图图2 弯起钢筋示意图图3 箍筋末端弯钩示意图6）钢筋堆码钢筋加工应设置专用加工场地。
场内钢筋应按牌号、批号、规格、检验状态等分别标志存放,堆码整齐。
加工成半成品后按类别、直径、使用部位挂好标识牌，分类堆放整齐。
避免混用乱用。
其他焊接材料应分类存放、妥善管理.并应采取防止锈蚀、受潮变质的措施。
钢筋半成品存放及标志应符合下列规定:①成型钢筋应按施工先后顺序存放并按编号设置标志牌②钢筋机械连接加工后的连接套筒和丝头应进行保护，丝头应加保护帽,不得损坏或污染螺纹,并按规格分类码放整齐。
钢筋加工技术交底关键信息项：1、钢筋加工的质量标准2、加工设备与工具的要求3、加工工艺流程4、安全注意事项5、材料管理与存放6、环境保护措施11 钢筋加工的质量标准111 钢筋的品种、规格、形状、尺寸必须符合设计要求和施工规范的规定。
112 钢筋表面应洁净，无损伤、油渍、漆污和铁锈等，如有应在使用前清除干净。
113 钢筋的弯钩或弯折应符合设计和规范要求，箍筋弯钩的弯折角度应为 135°，弯钩平直部分长度不应小于箍筋直径的 10 倍。
114 钢筋加工的允许偏差应符合下表规定：｜项目｜允许偏差（mm）｜｜｜｜｜受力钢筋顺长度方向全长的净尺寸｜ ±10 ｜｜弯起钢筋的弯折位置｜ ±20 ｜｜箍筋内净尺寸｜ ±5 ｜12 加工设备与工具的要求121 钢筋加工所使用的机械设备应性能良好，定期进行维护和保养，确保其正常运行。
122 切断机、弯曲机、调直机等设备的刀具应锋利，安装牢固，调整准确。
123 量具如钢尺、卡尺等应经过校验，精度符合要求。
124 各种设备和工具在使用前应进行检查，发现问题及时处理。
13 加工工艺流程131 钢筋调直采用调直机对盘圆钢筋进行调直，调直后的钢筋应平直，无局部弯曲。
调直过程中应注意控制调直速度，避免钢筋表面损伤。
132 钢筋切断根据钢筋配料单的长度要求，将钢筋切断。
切断时应将钢筋握紧，防止钢筋摆动伤人。
切断后的钢筋断口不得有马蹄形或起弯等现象。
133 钢筋弯曲根据设计和规范要求，将钢筋弯曲成各种形状。
弯曲时应控制弯曲角度和弯曲半径，确保钢筋的形状和尺寸准确。
对于箍筋等弯曲件，应保证弯钩的角度和平直部分长度符合要求。
14 安全注意事项141 操作人员应熟悉钢筋加工设备的操作规程，经过培训合格后方可上岗操作。
142 加工现场应保持整洁，通道畅通，各类材料和半成品应分类堆放整齐。
143 设备运行时，严禁用手触摸转动部位，严禁在设备运行时进行检修和调试。
三级施工技术交底单确需进行钢筋代换时，要出具技术核定单征得设计院结构设计人员认可同意后方可执（1）手工电弧焊1）搭接焊搭接焊适用于Ⅰ、Ⅱ、Ⅲ级钢筋。
宜采用双面焊，当不能进行双面焊时，方可采用单面焊。
搭接焊的焊缝度厚不应小于0.3d，焊缝宽度ｂ不小于0.8d。
搭接焊时，钢筋应预弯，以保证两根钢筋的轴线在同一直线上。
弯折角度控制：单面焊l:10，双面焊1:5。
焊缝长度钢筋级别焊缝型式焊缝长度Ⅰ单面焊≥8d 双面焊≥4dⅡ、Ⅲ单面焊≥10d双面焊≥5d 注：d为主筋直径（mm）搭接焊时，先在离端部20mm以上部位焊接两个定位焊缝。
搭接焊时，引弧应在搭接钢筋形成焊缝的一端开始，收弧应在搭接钢筋的端头上，弧坑应填满。
第一层焊缝应有足够的熔深，主焊缝与定位焊缝应熔合良好，不得烧伤主筋。
预埋件T型接头电弧焊：分为贴角焊和穿孔焊。
纲板厚度不小于0.6d，并不宜小于5mm。
钢筋应采用Ⅰ、Ⅱ级。
受力锚固钢筋直径不应小于8mm，构造锚固筋直径不应小于6mm。
锚固钢筋直径在6～25mm以内，可采用贴角焊，锚固钢筋d≥28mm应采用穿孔塞焊。
采用Ⅰ级钢筋时，贴角焊缝焊脚k不小于0.5d，采用Ⅲ级钢筋时，k不小于0.6d。
d为T型件锚固钢筋直径。
2）帮条焊钢筋帮条焊适用于I、Ⅱ、Ⅲ级钢筋。
宜采用双面焊。
不能进行双面焊时，也可以采用单面焊。
帮条长度同搭接焊焊缝长度。
当帮条级别与主筋相同时，帮条直径可与主筋相同或小一个规格;当帮条宜径与主筋相同时，帮条级别可与主筋相同或低一个级别。
帮条焊焊缝厚度赶不应小于主筋直径的0.3倍，焊缝宽度掺不应小于主筋直径的0.8倍。
两主筋端面的间隙应为2～5mm，帮条与主筋之问应用四点定位焊固定，定位焊缝与帮条端部的距离应不小于20mm。
引弧应在帮条的一端开始，收弧应在帮条钢筋端部，弧坑应填满。
主焊缝与定位焊缝应熔合良好，不得烧伤主筋。
4.2.3电渣压力焊（1）电渣压力焊可采用交流或直流电源。
焊机容量应根据所焊钢筋直径选定。
、钢筋丝头螺纹的有效旋合长度用专用丝头卡板检测，允许偏差不大于1P，（见图
、连接套螺纹中径尺寸的检验，用止、通塞规。
止塞规旋入深度小于3P；通规应全部旋3）
⑥自检合格的接丝头，按上述的要求对每种规格加工批量随机抽查10％，切且不得少于
备注连接套筒HRB335（Ф）与HRB400钢筋通用（）（4）钢筋丝头设计
一般标准型钢筋丝头螺纹的有效丝扣长度为1/2套筒长度，其公差为+P（P为螺距）。
详见下表：
序号规格丝头长度连接套长度完整丝扣圈数
1 18 24～26 50 9～10
2 20 26～28 54 10～11
3 22 29～31 60 11～12
4 2
5 31～34 64 10～11
（5222025 22连接，施工方法见下图：
（6）钢筋连接：将带有连接套的钢筋拧到待接钢筋上，必须先将钢筋托平对正用手拧进然后用扳手拧紧接头。
连接形式见下图所示。
直螺纹连接示意图
（7）钢筋采用滚轧直螺纹连接，连接时用扭矩扳手按下表规定的力矩值把钢筋接头拧紧直至扭矩扳手在调定的力矩值发出"咔嗒”声为止，并随手画上油漆标记，
以防钢筋接头漏拧。
钢筋接头处两根钢筋的丝头要在套筒中间顶紧，单边外露丝扣长度不应超过P。
钢筋工程技术交底内容一、任务概述钢筋工程技术交底是指在建筑施工过程中，将钢筋工程的相关技术要求、施工方法、质量标准等内容向施工人员进行详细讲解和交流的过程。
本文将详细介绍钢筋工程技术交底的内容要点，包括施工前准备、施工工艺、质量要求等。
二、施工前准备1. 设计图纸：施工人员需仔细研究施工图纸，了解构造、尺寸、钢筋种类、数量等要求。
2. 施工方案：根据设计要求和图纸内容，制定详细的施工方案，包括施工工艺、施工顺序、施工方法等。
3. 材料准备：包括钢筋、焊接材料、连接件等，要确保材料质量符合相关标准要求。
三、施工工艺1. 钢筋加工：根据设计要求和图纸，进行钢筋的切割、弯曲、焊接等加工工艺。
2. 钢筋布置：按照设计要求，在混凝土模板内布置钢筋，包括主筋、箍筋、搭接、连接等。
3. 钢筋连接：采用焊接、扣件连接等方式，确保钢筋的稳固和牢固。
4. 钢筋保护：采取适当的措施，保护钢筋不受腐蚀和损坏，如防锈处理、覆盖保护层等。
四、质量要求1. 钢筋尺寸：钢筋的长度、直径、弯曲半径等尺寸要符合设计要求。
2. 钢筋间距：钢筋的布置要符合设计要求，保证钢筋之间的间距和数量满足结构强度和稳定性要求。
3. 钢筋连接质量：焊接连接的焊缝应均匀、牢固，焊接质量符合相关标准要求。
4. 钢筋保护层：钢筋与混凝土之间的保护层厚度要符合设计要求，保证钢筋的防腐蚀性能。
五、安全注意事项1. 施工人员必须熟悉并遵守相关安全规范和操作规程。
2. 施工现场必须设置明显的安全警示标志，确保施工人员的安全。
3. 施工人员必须佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。
4. 施工过程中，严禁乱堆乱放材料，保持施工现场整洁有序。
六、交底记录1. 进行钢筋工程技术交底时，施工人员应当进行签到，并记录相关人员的姓名、职务、交底内容等信息。
2. 交底记录应当详细、准确，包括交底时间、地点、参与人员、交底内容等。
3. 交底记录应当保存备查，以备后期核查和追责使用。
工程名称地铁6 号线一期工程南锣鼓巷站施工单位中铁十四局集团北京地铁6号线九标工程经理部交底部位钢筋笼加工工种钢筋工、电焊工交底内容：安全技术交底内容1.进入施工现场人员必需正确戴好安全帽，系好下颚带，锁好带扣。
佩戴不合格者，每次罚款10 元。
2.作业时必需按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场。
3.进场的作业人员，必需首先参与入场安全教育培训，经考试合格前方可上岗，未经教育培训或考试不合格者，不得上岗作业。
4.从事特种作业的人员，必需持证上岗，严禁无证操作，制止操作与自己无关的机械设备。
5.施工现场制止吸烟，制止追赶打闹，制止酒后作业。
违规者每人每次罚款 20 元。
如在钢筋笼加工区域觉察烟头、烟盒，一次性罚款 100 元。
6.施工现场的各种安全防护设施、安全标志、消防物品等，未经领导及安全员批准严禁随便撤除和挪动。
针对性交底：一、钢筋运输1.作业前应检查运输道路和工具，确认安全。
2.搬运钢筋人员应协调协作，相互照应。
搬运时必需按挨次逐层从上往下取运，严禁从下抽拿。
3.运输钢筋时，必需事先观看运行上方或四周四周是否有高压线，严防碰触。
4.运输较长钢筋时，必需事先观看清楚四周的状况，严防发生碰撞。
工程名称地铁6 号线一期工程南锣鼓巷站施工单位中铁十四局集团北京地铁6号线九标工程经理部交底部位钢筋笼加工工种钢筋工、电焊工安全技术交底内容5.使用手推车运输时，应平稳推行，不得抢跑，空车应让重车。
卸料时，应设挡掩，不得撒把倒料。
6.使用汽车运输，现场道路应平坦坚实，必需设专人指挥。
7.用塔吊吊运时，吊索具必需符合起重机械安全规程要求，短料和零散材料必需要用容器吊运。
8.装卸钢筋时，严禁钢筋碰撞临建板房及钢筋堆放场旁边的电线杆。
二、钢筋切割：1.切割机工作时务必要全神贯注，不但要保持头脑糊涂，更要理性的操作电开工具。
严禁疲乏、酒后操作切割机。
2.电源线路必需安全牢靠，严禁私自乱拉，留神电源线摆放，不要被切断。
箍筋加工技术交底
一、施工准备
1.人员准备:箍筋加工人员6人；进行箍筋加工前，对工人进行现场培训，考核，经项目管理人员同意后，才可以上岗操作。
2.机具准备：砂轮切断机，调直机，弯曲机，扳手，粉笔，卷尺。
3.材料准备：钢筋有材质单，复试合格。
4.技术准备：钢筋料单已经项目技术人员审查合格。
二、工艺流程：钢筋调直→钢筋除锈→钢筋切断→钢筋弯曲→成品标识
2.1钢筋调直：用调直机调直钢筋时，要根据钢筋的直径选用调直模和传送压辊，并正确掌握调直模和压辊的压紧程度，调直模的偏移量要根据其磨耗程度及钢筋品种通过试验确定。
调直筒两端的调直模一定要在等孔二轴心线上，若发现钢筋不直时，应及时调整调直模的偏移量。
钢筋应平直、无局部曲折。
2.2钢筋除锈：钢筋表面应洁净。
油渍、漆污和或用锤击时能剥落的浮皮、铁锈等在使用前清除干净。
钢筋在调直过程中除锈，此外，还可采用手工除锈（用钢丝刷子、砂盘），用钢丝刷进行除锈；锈渍较严重的喷砂或酸除锈进行处理。
在除锈过程中发现钢筋表面的氧化铁皮鳞脱落严重并已损伤截面，或在除锈后钢筋表面有严重的麻坑、斑点伤蚀截面时，通过试验的方法确定钢筋强度，确定降级使用或剔除不用
2.3钢筋切断：经过项目人员确定钢筋的出厂合格证和复试试验报告结论符合设计和规范的要求后，通知下料人员进行钢筋下料，下料之前，由项目专业技术人员根据配筋图和划分的施工程序，给出结构各部位的各种形状和钢筋大样图并编号，分别计算出其下料长度及根数，填写料单，申请加工。
由项目人员根据设计及规范要求，将同规格钢筋根据不同长度长短搭配，统筹排料，遵循先断长料，后断短料，减少短头，减少损耗。
断料时不用短尺量长料，防止在量料中产生累计误差，因此在工作台上标出尺寸刻度并设置控制切断尺寸用的挡板。
安装刀片时，螺丝要紧固，刀口要密合（间隙不大于0.5mm），固定刀片与冲切片的距离：对直径大于20mm钢筋重叠1—2mm，对直径小于20mm的钢筋留5mm左右。
在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等时必须切除，如发现钢筋的硬度与该钢筋品种有较大的出入时，必须及时向技术人员反映，查明情况。
项目钢筋工长、钢筋技术员、质检员必须定期检查后台钢筋断料情况，是否完全按照料单及技术交底进行执行，并作出相应的检查记录，并以书面形式将检查中的质量问题反馈到施工队，及时督促施工队按期整改。
质量要求：钢筋的断口不得有马蹄或弯起现象，对于有特殊要求的钢筋（例如：顶模撑钢筋）不得有毛刺等现象；钢筋的长度要求准确，允许偏差±3mm（顶模撑除外）。
2.4钢筋弯曲：一般规定：一级钢筋末端做135度弯钩时，其圆弧弯曲直径控制在钢筋直径的2.5倍，但不小于主筋直径，平直部分长度为10d；三级钢筋需做90度或135度弯折时，三级钢筋的弯曲直径控制在钢筋直径4倍，135度弯折时平直部分为10d；弯起钢筋中间部位弯折处的弯曲直径为5d。
（详细尺寸见表一）
（表一）钢筋弯曲、调整尺寸（mm）
2.4.1划线：根据钢筋料单的要求，将钢筋的尺寸标识在定位板上，钢筋弯曲时，根据定位板上的尺寸，用粉笔将各弯曲位置划出，根据不同的弯曲角度扣除弯曲调整值，扣法是从相临的两段长度中各扣除一半。
钢筋端部带半圆钩时，该段长度划线时增加0.5d，划线应从中间向两边进行，两边不对称时，可从一端开始。
但若划到另一端有出入时，应重新调整（调整值见表三）。
(单位：mm)
2.4.2弯曲成型：钢筋在弯曲机上成型时，轴心直径应是钢筋直径2.5倍。
成型轴配有偏心轴套，以适应不同直径的钢筋弯曲需要。
为使弯弧一侧的钢筋保持平直，挡铁轴应作成固定挡架（加钢板调直）。
2.4. 3质量要求：
a）钢筋形状正确，平面上无翘曲现象；
b）钢筋末端弯钩的净空直径不小于钢筋直径的2.5倍；
c）钢筋弯曲处不得有裂缝，三级钢筋不能反复弯曲；
d）弯曲成型的允许偏差：全长±3mm，弯起筋起弯点位移5mm，弯起钢筋弯起高度±3mm，箍筋边长±2mm。
e)钢筋弯曲成型后，角度正确，弯钩长度满足要求，箍筋要求方正；同种箍筋要求大小一致，弯钩长度一致，角度一致，并且做定位撑码放整齐，同时贴好标识签，注明使用部位、数量等；同种规格、尺寸的钢筋成型后要求钢筋长短一致，弯钩长度一致，角度一致，并贴好标识签后分类码放整齐，注明使用部位、数量等；
三、安全文明施工
1.钢筋调直时，调直机两端严禁站人；
2.用砂轮机进行切割钢筋时，必须加挡板进行隔挡，防止砂轮片飞出伤人；并有看火人员进行看火。
四、成品保护措施
1.箍筋成型后，有专人进行码放整齐，放在定位撑上；
2.箍筋放在箍筋加工棚内，防止雨淋。
五、环境保护措施
1、后台成品加工的人员必须将废料摆放整齐，严禁钢筋加工区废料随意摆放；
北京中铁卅七项目部。
