长沙宏力水泵厂DG85-67×4型卧式锅炉给水泵

长沙宏力水泵制造有限公司ZW污水自吸泵品牌精钢泵阀型号80ZW65-25材质铸铁驱动方式电动用途污水泵泵轴位置卧式叶轮结构封闭式叶轮叶轮数目单级叶轮吸入方式单吸式原理离心泵性能不阻塞扬程25（m）转速2900（r/m）功率7.5（w）流量65（m3/h）产品概念ZW系列自吸式无堵塞排污泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品，该泵集自吸和无堵塞排污于一体,采用轴向回流的混式,并通过泵体.叶轮流道的独特设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质缠解。

广泛应用于市政排污工程，河塘养殖粪便处理，沉淀废矿杂质，轻工、造纸、食品、化工、制药、电力、桨料和混合物等化工介质量想的杂质泵。

该泵与国内同类产品相比，具有结构简单，自吸性能好，（自吸高度可达5m），排污能力强，高效节能，维修方便（完全可替代WQ、QW潜污泵）等特点，在排污泵系列产品中属国内首创。

各项技术指标居国内领先，达到国际先进水平。

具有广阔的应用市场发展前景。

产品特点1、过流能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞；2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%；3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间比普通自吸泵短。

性能参数型号流量扬程功率转速自吸泵工作原理与结构说明：该泵均采用轴向回液的泵体结构。

泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。

气液混合体通过扩散管进入气液分离室。

此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐口继续上升排出。

脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘......。

ZD46-80*4自平衡多级泵概述：ZD46-80*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZD46-80*4自平衡多级泵优势：ZD46-80*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：46m3/h；扬程H：320mZD46-80*4自平衡多级泵结构形式：ZD46-80*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

十大锅炉给水泵型号中国锅炉给水泵十大品牌1、上海沈泉泵阀制造有限公司优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

2. 湖南潇湘制泵有限公司湖南潇湘制泵有限公司座落于美丽和富有朝气的长株潭城市群近郊，湖湘文化发源地的隐山脚下花石镇，公司注册资金3500万元，是一家专业从事水泵产品的科研开发生产型企业。

公司拥有一支由技术专家、技术工人和高级管理人员组成的精锐队伍,具有丰富的水泵设计、生产及服务经验,并保持与江苏大学、中南林业科技大学等国内知名高校长期的技术交流和合作，公司产品大批量将产品成功运行于水利、造纸、制药、化工、建筑、矿山、冶金、煤炭、电力等行业，受到广大客户的一致认可和好评。

3. 安徽博拓机械有限公司安徽博拓机械有限公司生产销售发电机、水泵、冲击夯、马路切割机、平板夯、压路机、配件畅销消费者市场，在消费者当中享有较高的地位，公司与多家零售商和代理商建立了长期稳定的合作关系。

安徽博拓机械有限公司生产的发电机、水泵、冲击夯、马路切割机、平板夯、压路机、配件品种齐全、价格合理。

安徽博拓机械有限公司实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

我们热烈欢迎广大经销商，贸易公司参观我厂。

4. 上海卧泉泵业有限公司上海卧泉泵业有限公司是一家专注工业泵的研发设计生产销售、服务于一体的多元化泵企业。

主要产品有：螺杆泵、隔膜泵、磁力泵、排污泵、化工泵、离心泵、油泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得广大客户的认可。

5. 龙岩市九龙水泵制造有限公司龙岩市九龙水泵制造有限公司是福建省水泵制造商，是由福建龙岩水泵厂(国家二级企业)改制组建的泵业公司，具有六十多年水泵生产经验。

DG85-45X4型锅炉给水离心泵概述：DG85-45X4型锅炉给水离心泵是根据工业锅炉给排水有关规范开发的新产品，用于代替老型号的GC型离心泵，在结构上采用了卧式、多级泵分段式，可以通过改变材质、密封形式和增加冷却系统用于输送热水、油品、腐蚀介质等，广泛用于石油化工，热水循环、环保产业、纯净水输送等行业。

DG85-45X4型锅炉给水离心泵参数范围：流量Q：85m3/s；扬程H：180m；DG85-45X4型锅炉给水离心泵型号说明：例：DG85－45×4；DG－单吸、多级锅炉给水泵；85－流量(m3/h)；45－泵单级扬程（m）；4－泵级数。

DG85-45X4型锅炉给水离心泵使用范围:适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

DG85-45X4型锅炉给水离心泵产品特点：1、水力模型先进，效率高，性能范围广；2、泵运行平稳，噪音低；3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷；4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

DG85-45X4型锅炉给水离心泵结构说明：本型泵是单壳体节段式多级离心泵，其吸入口和吐出口垂直向上。

前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并设有O 型胶圈作为辅助密封。

轴封：本型泵轴封采用软填料密封。

DG45一80、DG85一80型泵也可采用机械密封。

填料压盖、填料腔用冷却水冷却。

在轴封处装有可更换的轴套来保护泵轴。

轴承和平衡装置：泵转子由泵轴两端的滑动轴承来支撑。

该型泵的轴承用稀油润滑，且用循环水冷却。

转子的轴向推力用平衡盘来平衡。

在平衡室体和前段之间装有回水管。

转动：泵通过弹性联轴器由电动机驱动。

从传动方向看，泵为顺时针方向旋转。

十大锅炉给水泵型号锅炉给水泵品牌前十大排名1、上海沈泉泵阀制造有限公司优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

2. 湖南潇湘制泵有限公司湖南潇湘制泵有限公司座落于美丽和富有朝气的长株潭城市群近郊，湖湘文化发源地的隐山脚下花石镇，公司注册资金3500万元，是一家专业从事水泵产品的科研开发生产型企业。

公司拥有一支由技术专家、技术工人和高级管理人员组成的精锐队伍,具有丰富的水泵设计、生产及服务经验,并保持与江苏大学、中南林业科技大学等国内知名高校长期的技术交流和合作，公司产品大批量将产品成功运行于水利、造纸、制药、化工、建筑、矿山、冶金、煤炭、电力等行业，受到广大客户的一致认可和好评。

3. 安徽博拓机械有限公司安徽博拓机械有限公司生产销售发电机、水泵、冲击夯、马路切割机、平板夯、压路机、配件畅销消费者市场，在消费者当中享有较高的地位，公司与多家零售商和代理商建立了长期稳定的合作关系。

安徽博拓机械有限公司生产的发电机、水泵、冲击夯、马路切割机、平板夯、压路机、配件品种齐全、价格合理。

安徽博拓机械有限公司实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

我们热烈欢迎广大经销商，贸易公司参观我厂。

4. 上海卧泉泵业有限公司上海卧泉泵业有限公司是一家专注工业泵的研发设计生产销售、服务于一体的多元化泵企业。

主要产品有：螺杆泵、隔膜泵、磁力泵、排污泵、化工泵、离心泵、油泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得广大客户的认可。

5. 龙岩市九龙水泵制造有限公司龙岩市九龙水泵制造有限公司是福建省水泵制造商，是由福建龙岩水泵厂(国家二级企业)改制组建的泵业公司，具有六十多年水泵生产经验。

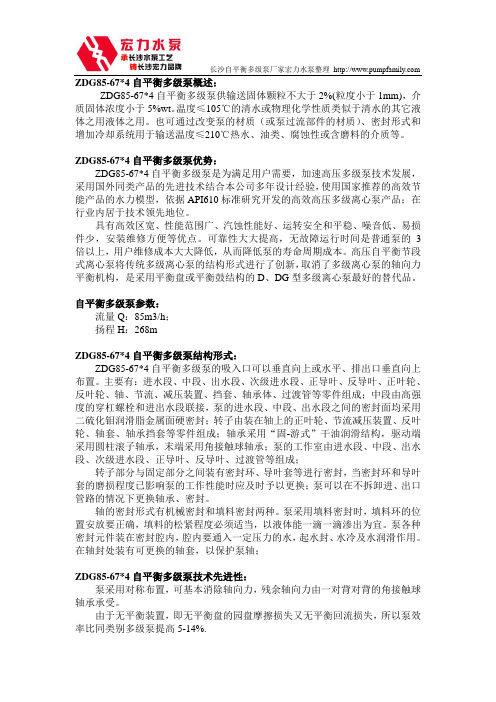

ZDG85-67*4自平衡多级泵概述：ZDG85-67*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDG85-67*4自平衡多级泵优势：ZDG85-67*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：85m3/h；扬程H：268mZDG85-67*4自平衡多级泵结构形式：ZDG85-67*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

DG85-67X9型卧式锅炉给水泵概述：DG85-67型锅炉给水泵采用了国家推荐使用的高效节能产品的水力模型，完全按GB/T565795《离心泵技术条件（类）》设计和生产，其型式和基本参数均按JB/T105193《多级清水离心泵型式及基本参数》设计。

该泵具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

该系列泵适用于中、低压锅炉给水，也适用于工厂或城市高压给排水。

输送介质温度为-20度-160度。

DG85-67X9型卧式锅炉给水泵参数范围：流量Q：85m3/s；扬程H：603m；DG85-67X9型卧式锅炉给水泵型号说明：例：DG85－67×9；DG－单吸、多级锅炉给水泵；85－流量(m3/h)；67－泵单级扬程（m）；9－泵级数。

DG85-67X9型卧式锅炉给水泵工作原理：叶轮通过泵轴在电动机的带动下旋转，对液体作功，使其能量增加，从而使所需数量的液体经泵的进水段、正叶轮、正导叶、中段、出水段的水平出水口、过渡管、次级进水段、反导叶、出水段的垂直出水口后，将液体源源不断的送出。

DG85-67X9型卧式锅炉给水泵技术特性：1、新结构：具有对称布置的叶轮转子部件，各级对称叶轮所产生的轴向力相互抵消，无需采用平衡盘结构就能实现泵腔内巨大轴向推力的自动平衡；2、新技术：独有的节流、减压装置，奇数级平衡装置；3、高效率：叶轮、导叶流道对中性好，不会随平衡盘的磨损、转子部件前移而出现效率明显下降；没有平衡水的泄漏，减少了容积损失，提高了泵的效率，比普通D型泵效率平均高1%~2%；4、良好汽蚀性能：具有良好的汽蚀性能，部分型号泵首级叶轮采用双吸结构；5、机封强可靠性：泵启、停时转子部件没有轴向窜动，工作时没有轴向脉动，克服了一直困扰多级泵的机封可靠性差这一难题；6、应用广泛：取消了小间隙平衡盘，比普通D型泵更适应于介质性质更为恶劣的场合；7、高可靠性：取消了最易出故障的平衡盘，可靠性大大提高，维护次数减少，维护成本降低；8、轴向力峰值低：轴向力只有普通D型泵的一半，对泵的干扰影响大大降低，刚性大大提高；9、维护成本低：采用精密铸造、独有的节流、减压装置起到辅助支承作用，泵振动、噪音大大降低，使用寿命长；10、泵热胀（冷缩）均匀对称性好：泵上下、左右热胀（冷缩）均匀，对称性好。

ZDF155-67*8自平衡多级泵概述：ZDF155-67*8自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。

温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。

也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

ZDF155-67*8自平衡多级泵优势：ZDF155-67*8自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。

具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。

高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。

自平衡多级泵参数：流量Q：155m3/h；扬程H：536mZDF155-67*8自平衡多级泵结构形式：ZDF155-67*8自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

DY6-50×8型卧式多级离心油泵概述：DY6-50×8型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：400至米，流量Q：6m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DY6-50×8型卧式多级离心油泵产品结构说明DY6-50×8型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DY6-50×8型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

DG25-30×4型卧式锅炉给水泵概述：DG25-30×4型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：120米，流量Q：25m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DG25-30×4型卧式锅炉给水泵产品结构说明DG25-30×4型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DG25-30×4型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
