PSPICE在模拟电路故障诊断中的应用
PSPICE是电路模拟器软件,通过计算机模拟电路,分析电路
的性能特征,PSPICE在模拟电路故障诊断中具有重要的应用
价值。
首先,PSPICE可以模拟电路在不同工作状态下的性能特征,
如电路元件的电流、电压、功率等。
在电路故障诊断中,可以通过对故障电路进行PSPICE仿真,在各个电路元件的工作状
态与性能特征上进行比较,判断是否存在异常。
例如,一台放映机的显像电路出现了故障,可以在PSPICE软件中进行仿真
分析,找出故障所在的电路元件,进行更为精准的检测和维修。
其次,PSPICE可以通过模拟电路的输出信号来发现电路中的
故障。
在电路故障诊断过程中,PSPICE能够模拟电路输入信
号的变化,观察输出信号的变化情况,从中寻找与正常信号不同的异常信号。
例如,一栋楼电梯的电路出现问题,可以通过对电路进行仿真,观察电路的输出,找出异常产生的位置和原因,并进行修复。
另外,PSPICE还可以对复杂网络电路进行模拟和设计。
通过PSPICE软件进行故障仿真,可以对电路进行有效的排故和修复,避免了人工排查所需要的长时间和高成本。
同时,PSPICE软件在电路模拟和设计过程中,可以节省大量时间和
费用,并大大提高了电路设计的精度和可靠性。
在总体上,PSPICE在模拟电路故障诊断中具有十分重要的应
用价值。
PSPICE的使用可以有效地识别电路中存在的问题,并在设计和维修过程中提高工作效率。

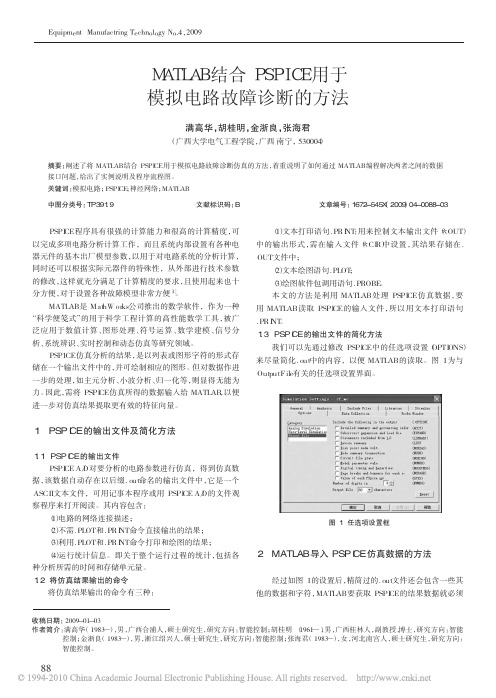

MATLAB在简单模拟电路中的应用[摘要]:在模拟电路故障诊断中故障特征提取是至关重要的一步,直接影响着系统的诊断能力。
本文阐述了MATLAB与PSpice在模拟电路故障特征提取中的应用,着重介绍了MATLAB如何调用PSpice仿真数据,并给出了基于多分辨分析和小波包变换的模拟电路故障特征提取的具体实现方法。
[关键词]:MATLAB PSpice 故障特征提取多分辨分析小波包变换一:问题的提出随着科学技术和电子工业的迅速发展,电子设备的规模越来越大,复杂度也在不断提高,系统的维护、修理和调试变得越来越困难,为了提高系统的安全性和可靠性,故障诊断技术逐渐受到人们的重视。
近年来神经网络理论发展迅速,基于神经网络的模拟电路故障诊断方法也有很大的发展。
为了把神经网络成功的应用于模拟电路的故障诊断中,构造样本集是第一步,也是至关重要的一步,它包括故障模式的划分、原始数据的收集、故障特征的提取等。
其中,故障特征的提取是最为重要的环节,通过对原始数据的处理得到最能表征其故障模式的数据信息,它直接影响着训练后神经网络的诊断能力,是模拟电路故障诊断的关键。
本文将介绍如何利用MATLAB和PSpice进行电路故障特征提取的过程和方法。
二.模拟电子电路的仿真1.直流电路求解利用MATLAB分析电路时,应该首先对电路进行分析,列出电流方程和电压方程,然后将方程用矩阵形式表示,最后用MATLAB求解矩阵的方法得到所求电流和电压。
如图1所示:已知:E1=8V,E2=20V,R1=4Ω,R2=5Ω,R3=20Ω。
采用支路电流法列写支路电流方程和回路电压方程,得方程组:上面这个三元一次方程组可以改写为下面矩阵的形式:→→定义上面这个方程最左边这个矩阵为系数矩阵A ,第二个矩阵为电流矩阵I ,右边这个矩阵为U ,因此可得到A*I=U ,所以电流矩阵I=A\U 。
可在MATLAB 窗口键入如下指令:>>clear all;A= [1,1,- 1;0,5,20;4,0,20];U= [0;20;8]; I=A\U立刻得答案:I= -1.00001.60000.6000在此列举了一个很简单的例子,但是无论直流电路如何复杂,只要能够列出矩阵方程,利用MATLAB 进行的巨大运算量,在几秒钟内就可以得出结果。
基于PSpice与LM算法的模拟电路故障诊断方法
夏敏芳;刘牮
【期刊名称】《电子科技》
【年(卷),期】2015(028)010
【摘要】采用小波神经网络与Levenberg-Marquardt算法相结合的方法,对模拟电路进行故障诊断;用小波对冲击响应信号进行多尺度分解,进行归一化后,提取故障特征信息作为神经网络的输入而进行分类.将PSpice与Matlab结合不但能有效的诊断模拟电路,且在收敛性和故障准确性上有了大幅提高.实验仿真表明,通过该方法构造的样本集训练出的网络稳定性高于传统方法,适用于神经网络.
【总页数】4页(P38-40,48)
【作者】夏敏芳;刘牮
【作者单位】上海理工大学光电信息与计算机工程学院,上海200093;上海理工大学光电信息与计算机工程学院,上海200093
【正文语种】中文
【中图分类】TP183
【相关文献】
1.基于GA-LMBP算法的模拟电路故障诊断方法 [J], 吴喜华;谢利理;葛茂艳
2.基于覆盖算法的模拟电路故障诊断方法 [J], 丁伟聪;李志华;裴杰才
3.基于遗传粒子群算法的模拟电路故障诊断方法研究 [J], 祁涛;张彦斌;温晋华
4.基于曲波分析和ELM模拟电路故障诊断方法 [J], 高坤;何怡刚;于文新;谭阳红;童
耀南
5.基于KLLDA和ELM的新型模拟电路故障诊断方法 [J], 杨艳; 廖丽
因版权原因,仅展示原文概要,查看原文内容请购买。
PSPICE在模拟电路故障诊断中的应用
PSPICE是一款综合性的电路分析软件,在电路设计、测试和
故障诊断方面被广泛应用。
PSPICE采用基于windows图形用
户界面的交互式操作方式,直观地显示电路中每个部分的电压、电流、功率和波形等参数,帮助工程师们更快、更准确地分析和优化电路。
在模拟电路故障诊断方面,PSPICE有着得天独厚的优势。
它
可以通过仿真电路中的电阻、电容、电感、晶体管和集成电路等元件,确定故障所在的位置和原因。
采用PSPICE进行电路
故障诊断时,需要先将故障电路的原理图导入到PSPICE中,
然后进行仿真分析。
在故障诊断中,如果电路出现了某些异常情况,如电压过高、电流过大、电路不稳定等,就说明电路可能出现了故障。
此时,通过PSPICE可以查看每个元件的电压、电流等参数,判断错
误的产生原因,可以进一步检查可能出现故障的元件,排除故障,保证电路的正常工作。
PSPICE还可以帮助工程师们进行电路参数分析,进一步优化
电路设计。
例如,在电子产品设计过程中,我可以在PSPICE
中对电路进行仿真分析,通过变更元件参数和工作条件,查看电路的性能和工作稳定性,并选择最佳的电路设计方案。
总之,PSPICE在模拟电路故障诊断方面有着广泛的应用,使
得工程师们可以更快速、更方便地检测出电路中的故障,大大提高了工作效率和电路设计的成功率。
仿真步骤(win7系统下运行)1.右键单击MATLAB,以管理员身份运行软件。
这样可以避免软件的运行时,设置路径时遇到的权限问题。
File——set path——add folder,将PSPICE的slps添加到路径中,save。
(初次仿真需要对此进行设置,后面的仿真就不需要如此设置)。
2.设置MATLAB的当前路径为PSPICE仿真软件存在位置,即更改current folder,一般软件启动时,当前路径默认为软件的安装路径。
每次启动软件都需要更改current folder。
3.打开simulink,File——New——Model4.在Command Window中输入slpslib,调出slps模块5.将SLPS模块拖入到新建的model中,并搭建外围电路,Save保存在MATLAB当前路径下,即PSPICE仿真文件保存的位置。
6.双击SLPS模块,设置仿真相关参数包括Project File,点击Browse,选中PSPICE仿真文件,会在pspice circuit File中出现电路文件。
Input Source,点击Select,选择输入变量。
Outputs,点击Select,选择输出变量。
Option parameter,设置PSPICE仿真部分的参数,按照图中进行设置。
Pspice datasaving option 选择Selection Only,这样可以节省计算时间。
7.设置MATLAB仿真参数,simulation——configuration parameters,设置仿真起始与终止时间,并设置求解方式。
8.完成上述设置后,save,然后运行仿真软件,即可在示波器中观察输出波形。
仿真中遇到的问题及解决办法1如果遇到下面问题,在MATLAB Command Window中输入>>bdclose all>> slCharacterEncoding('ISO-8859-1')然后打开simulink的model文件,再输入>> set_param('mosckt','SavedCharacterEncoding','ISO-8859-1')就可以解决。
仿真软件Mu ltisi m与PSp ice在电路设计中的功能比较庄小利吴季随着计算机技术的迅速发展,计算机辅助设计技术(CAD)已渗透到电子线路设计的各个领域,包括电路图生成、逻辑模拟、电路分析、优化设计、最坏情况分析、印刷板设计等。
目前国际上比较流行两个仿真软件:Multis im(EWB的版本)和PSpice。
通过对两个软件的认真学习和反复比较,发现二者存在很多差异,下面进行一一说明。
1 Muitis im与PS pice元器件的异同Muhisi m的元器件分为电源/信号源元器件、虚拟元器件和真实元器件3种,电源/信号源器件大多放在电源分类库中;虚拟元器件,其模型参数可以根据用户的需要进行设置,没有具体的封装,印刷电路板软件也没有相应的元器件库,在市场上没有相应的元器件出售;真实元器件具有精确的仿真模型和相应的封装,在印刷板电路设计软件中有相应的元器件库,且在市场上有相应的元器件出售,Multis im提供的元器件都能用于电路的仿真,并且有用于R F仿真的微波器件。
PSpice有4个虚拟元件IPR INT,IPLOT,VPRINT1,VPLOT1,其功能和Mu ltisi m 中的虚拟仪表有点相似,但只是记录电路中某一点的电流或电压值。
PS pice的基本元器件的属性都可以修改。
他把元器件分为有仿真模型的和无仿真模型的,只有那些具有仿真模型的才能用于原理图的仿真,其他的就只能用于原理图的绘制。
PSpice有一类特殊的元器件:模拟行为模型元器件,用此类元件可以去仿真一块尚未完成或是极复杂的子电路,用户可以自行定义或使用P Spic e内已经建好的模拟行为模型元件,他运用描述电路特性的方式而不需要以真实电路来输入与仿真,可大幅精简仿真的时间及复杂度。
