高频电子线路试题及答案A一、选择题1．二极管峰值包络检波器适用于哪种调幅波的解调（）A．单边带调幅波 B．抑制载波双边带调幅波 C．普通调幅波 D．残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为（）A．甲类 B．乙类 C．甲乙类 D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（）A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（）A．1/3 B．1/2 C．2 D．45．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（）A．u PM(t)=U C cos（ωC t＋m f sinΩt） B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz的干扰信号，此干扰为（）A．干扰哨声 B．中频干扰 C．镜像干扰 D．交调干扰7．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（）A．12kHz B．24kHz C．20kHz D．40kHz8．MC1596集成模拟乘法器不可以用作（）A．混频 B．振幅调制 C．调幅波的解调 D．频率调制9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（）A．0.6 B．0.4 C．0.25 D．0.110．以下几种混频器电路中，输出信号频谱最纯净的是（）A．二极管混频器 B．三极管混频器 C．模拟乘法器混频器11．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（）A．过压 B．弱过压 C．临界 D．欠压12．鉴频的描述是（）A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调13．利用石英晶体的电抗频率特性构成的振荡器是（）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D．fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14．下图所示框图能实现何种功能？（）其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制 B．调幅波的解调 C．混频 D．鉴频15．二极管峰值包络检波器，原电路正常工作。

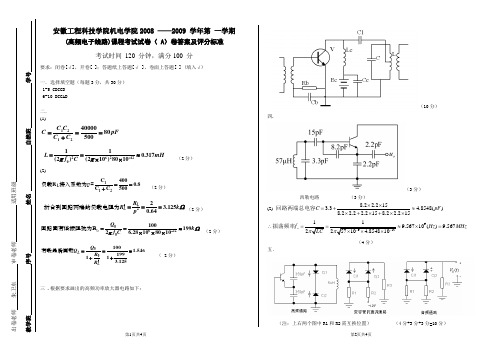

安徽工程科技学院机电学院2008 ——2009 学年第 一学期(高频电子线路)课程考试试卷（ A ）卷答案及评分标准考试时间 120 分钟，满分100 分要求：闭卷[√]，开卷[ ]；答题纸上答题[√ ]，卷面上答题[ ] (填入√)一．选择填空题（每题3分，共30分） 1-5 CDCCB 6-10 DCCAD 二． (1)12124000080500===+C C C pFC C262120110.317(2)(210)8010L mH f C -==≈⨯⨯ππ （2分） (2)1L 12C 400R 0.8C C 500==+负载接入系数为p=（2分）22 3.1250.64'===折合到回路两端的负载电阻为L L R R k p Ω（2分） 061201001992 6.28108010-==≈⨯⨯⨯0回路固有谐振阻抗为R Q k f C Ωπ （2分）001001.54619911 3.125==≈++'有载品质因数L LQ Q R R （ 2分）三 .根据要求画出的高频功率放大器电路如下：（10分）四.（3分）西勒电路 （3分）(2) 8.2 2.2153.34.8548()8.2 2.2 2.2158.2 2.215C pF ⨯⨯=+≈⨯+⨯+⨯⨯回路两端总电容69.56710()9.567o f Hz MHz ∴==≈⨯=振荡频率（4分）五．（注：上右两个图中R1和R2需互换位置） （4分+3分+3分=10分）六 解：由频谱图可知：KHz f c 465= ，V U cm 2.1=， KHz F 3=V m U a cm 36.021= ，6.02.136.02=⨯=a m （1）)104652cos()106cos 6.01(2.1)(33t t t u i ⨯⨯⨯+=ππ（V ） （2分） （2）()t K u d A 3106cos 6.012.1⨯+⨯=π ()t 3106cos 6.012.1887.0⨯+⨯=πt 3106cos 638.0064.1⨯+=π（V ） （2分） t u B 3106cos 638.0⨯=π（V ） (2分) （3）不产生惰性失真的条件是aam m RC 21-≤Ω3635100.01106100.94RC π-Ω=⨯⨯⨯⨯⨯≈1.330.94a RC ==>=Ω 故不会产生惰性失真 ( 2分) 不产生负峰切割失真的条件是RR m a Ω≤a L L m R R R R R =>=+=+=Ω6.0666.010510故不产生负峰切割失真。
