三星4200 4300、施乐3119激光打印机硒鼓添加碳粉及更换芯片方法图解教程

施乐打印机使用必看不看机器坏了不负责哦！
1.先把电源打开···记住先不要放纸哦！把跟电脑的连接数据线连接上。

2.把前门打开前门里的小盖子打开把粉盒转动30度。

然后机器会初始化大概3-5分钟。

请耐用等待哟！！
3.将包装里配的原装驱动光盘放进电脑光驱。

4.打开光盘选择SETUP.EXE 按照提示一步一步操作即可。

5.驱动安装好就可以打印了。

6.下面来跟大家说下大家担心的加粉问题。

7.首先一起来看下怎样将机器改成非原装模式。

这点很重要。

前提是驱动程序已经安装好。

并且电脑重新启动了
哟！如果以后电脑系统坏了重新装系统了也要改成非原装模式哦!更重要的一点。

改成非原装模式以后机器就无法检测碳粉了这种情况下就要靠客户自己判断是不是要加粉了。

没关系我教你打印效果比较淡的时候就加粉
设置施乐机器为非原装模式的方法：点击左下角电脑开始
23
4.568选择有打钩
9.应用新的设定就可以了。

以后就放心的永久加粉吧！！！效果比较淡了就加粉哦！！！！这点很重要哦！！！如果打印得不清楚就加不能等提示加粉才加否者就要换芯片了的哦！
10.接下来教大家如何添加碳粉。

方法一：滑盖滑出直接加粉网站链接上直接有图
建议使用方法二。

重点：施乐机器一旦发生卡纸的时候，后面定影二边的绿色的杆子一定要打上去之后再去取纸，不然百分之九十以上的膜会拉坏。

因为杆子没打上去，膜与下辊没有分离开，而直接去强行去取纸，膜一定会拖坏。

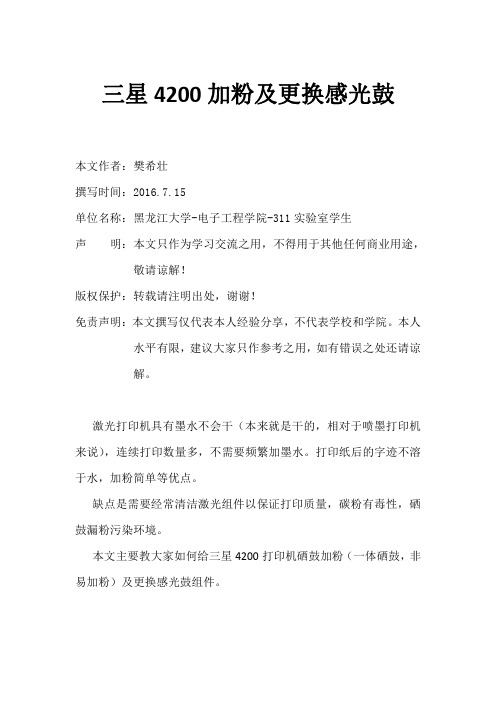

三星4200加粉及更换感光鼓本文作者：樊希壮撰写时间：2016.7.15单位名称：黑龙江大学-电子工程学院-311实验室学生声明：本文只作为学习交流之用，不得用于其他任何商业用途，敬请谅解！版权保护：转载请注明出处，谢谢！免责声明：本文撰写仅代表本人经验分享，不代表学校和学院。

本人水平有限，建议大家只作参考之用，如有错误之处还请谅解。

激光打印机具有墨水不会干（本来就是干的，相对于喷墨打印机来说），连续打印数量多，不需要频繁加墨水。

打印纸后的字迹不溶于水，加粉简单等优点。

缺点是需要经常清洁激光组件以保证打印质量，碳粉有毒性，硒鼓漏粉污染环境。

本文主要教大家如何给三星4200打印机硒鼓加粉（一体硒鼓，非易加粉）及更换感光鼓组件。

一、准备工作1.准备两张报纸或较大纸张垫在桌子上做工作台。

不建议用塑料等其他物品。

由于碳粉不溶于水较难清理，所以尽量采用一次性材料。

使用后直接丢弃。

2.准备一些纸巾，撕成小段，10张左右。

用纸抽比较方便。

准备一些水。

3.拉好窗帘，只开一个灯即可。

准备好硒鼓，碳粉，感光鼓（感光鼓上面的黑塑料不要撕下来，避免硒鼓过度曝光影响打印质量）。

4.准备螺丝刀子。

齿轮润滑油。

带上口罩或防毒面具。

二、拆开硒鼓1.首先把硒鼓放在报纸上，然后把芯片拆下。

2.把硒鼓上面的5个螺丝慢慢拆下，注意挪动硒鼓要缓慢，防止漏粉。

3.将硒鼓反面朝上，用螺丝刀敲击粉盒部分，使碳粉沉积在粉盒里。

4.轻轻打开硒鼓卡扣5.将硒鼓上下两部分分开，如果只加碳粉，把粉仓内废粉倒出，添加新粉，再将硒鼓安装好即可。

如更换组件继续往下看。

6.拆下硒鼓侧面螺丝。

7.将两个侧面板拿下，即可将充电辊和感光鼓拆下。

拆下的感光鼓8.放入新感光鼓10.再依次将零件装回去11.在硒鼓齿轮上涂抹润滑油。

12.打开感光鼓上的黑色塑料，顺时针拨动硒鼓齿轮，直到黑色塑料全部出来。

感光鼓就换好了。

13.用纸巾蘸取少量水轻轻擦拭硒鼓外壳，直至没有碳粉，纸沾水擦拭桌面碳粉，擦拭完之后，将报纸和纸巾扔掉即可。

激光打印机换粉详细图解手册激打完美加粉之准备篇目前激光打印机价格不断下降，但是相应的原装耗材“硒鼓”价格却丝毫未降，仍然是高高在上的姿态，厂家还设置了各种障碍防止用户自己加粉。

这不但使得激打使用成本很高，而且使用后的硒鼓随处乱扔也会导致环境严重污染。

现在我们动手自己对硒鼓加粉，只要20元就能让硒鼓再次打印2000张纸，每张耗材的成本才1分钱。

激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。

碳粉的选择要素激打完美加粉之实战篇关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。

感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。

目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。

磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。

磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。

清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。

如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。

充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。

施乐3119复印机硒鼓常见故障维修1、纵向黑带：查看硒鼓，在鼓芯上粘有同宽的粉，原因是硒鼓充电辊（鼓芯上边那个）表皮碳化，处理方法是用点钞机里代的木质毛刷手柄的棱把充电辊上碳化的部分刮掉，露白即可，小心不可刮伤，不可用刀，不可用大力，同时要把硒鼓清洁器上和鼓芯上的废粉处理干净，否则还会出现同样的故障。

如此法处理后几天或一段时间后在同样的地方仍然出现黑带，说明充电辊已坏，请更换充电辊。

2、纵向不规则黑块：原因是硒鼓清洁器上废粉太多和充电辊上有废粉，用毛刷把清洁器和充电辊上的粉去掉。

3、纵向有规则黑块或黑点：硒芯感光层磨损或鼓芯有损伤点，换鼓芯。

4、墨粉用尽，换芯片，郑州科技市场10元一个有卖的，请勿在缺粉或无粉时换芯片试机，极易报废芯片。

5、硒鼓漏粉：A硒鼓内清洁器上废粉太多，清洁即可解决。

B供粉辊密封毛毡磨损，换新硒鼓。

C墨粉型号不对或质量差、受潮，造成供粉量大、不均匀，换质好的粉同时清洁硒鼓把鼓内的粉全部清掉。

D盖未上紧。

6、有纵向字迹不清晰带：A粉少，加粉，B粉潮或质量不好，换粉，C看粉辊上的粉是否均匀，若是有的地方没粉那就是粉刀上有积粉，3119并不像4521硒鼓那样把粉刀拿下来清洁一下即可，3119的粉刀不要轻易的拿下来，搞不好鼓就报废啦，把粉吹干净，粉刀就露出来啦，找一明信片，剪成2公分宽的条，清理粉刀下沿的积粉，不可用硬的东西去刮。

7、换粉时最好用吹风机吹干净粉合里的粉。

更不可加废粉。

8、尽可能用质量好的粉。

如果你用的粉在三星4521一体机上用正常，在施乐3119上用易出黑带，请提高你所用粉的档次。

9、待写。

兰考机房王改运2011。

03。

30。

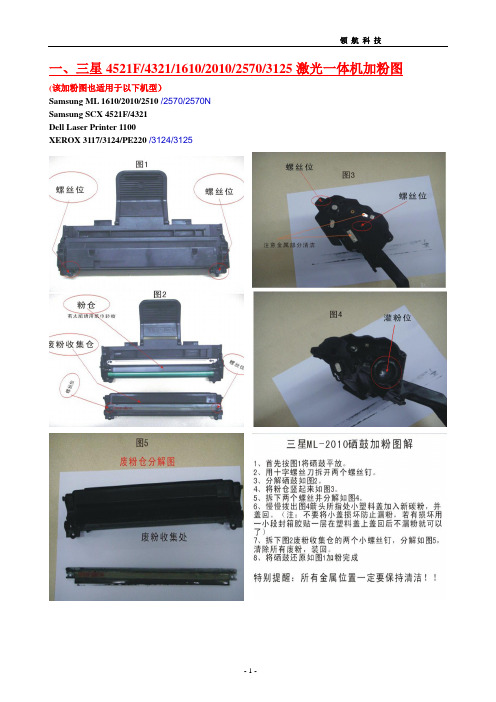

一、三星4521F/4321/1610/2010/2570/3125激光一体机加粉图(该加粉图也适用于以下机型）Samsung ML 1610/2010/2510 /2570/2570NSamsung SCX 4521F/4321Dell Laser Printer 1100XEROX 3117/3124/PE220 /3124/3125二、三星4521F一体机加粉后恢复出厂设置加粉后还显示墨粉不足，不影响打印、复印和扫描，只是无法接收传真。

原因是加粉后仍然显示墨粉不足所以接收时打印不出来而是存储到机器内存中）最佳答案恢复出厂设置。

“菜单-#-1-9-3-开始”。

LCD屏幕上显示“MEMORY CLEAR”。

按确认。

再用左右键选择中国“china”水货机器选择“加拿大canada”。

再按确认。

这时会打印个样张出来。

然后再开关机一次，就可以了。

三星4521F一体机传真电话线应当接在LINE输入口，而不是EXT口。

三、三星SCX-4521F 墨粉清零三星传真机SCX-4521F硒鼓粉终于耗尽，加粉后，还是提示“粉墨耗尽”，打印/复印正常，但是传真机功能不能使用，只处于内存接收状态。

查看了一下，保险丝是85mA的，手头没这规格的，就没换，另找其他途径。

试了很多办法，终于找到一种很简洁的方法。

按[菜单]，再按#输入1934（这一动作需要在2秒钟内完成），这时出现英文界面（如果不显示，就重复试）。

然后选择出现[New cartridge]再按两次[确认]，关机重启，恢复正常！！三星4521F一体机更换硒鼓（或加粉）仍旧会显示墨粉用尽，解决方法：按菜单——#1934（快速按完）——屏幕会有TECH字母显示——菜单——向左箭头——显示NEW CARTRIDGE——确定——确定。

加粉前首先看看是否适合加粉，转动粉盒侧面的齿轮，目测磁辊的上粉程度是否均匀，以及是否有划伤，如果磁辊上粉不均匀或有划伤则应更换磁棍或刮板后再加粉。

激打完美加粉之准备篇目前激光打印机价格不断下降，但是相应的原装耗材“硒鼓”价格却丝毫未降，仍然是高高在上的姿态，厂家还设置了各种障碍防止用户自己加粉。

这不但使得激打使用成本很高，而且使用后的硒鼓随处乱扔也会导致环境严重污染。

现在我们动手自己对硒鼓加粉，只要20元就能让硒鼓再次打印2000张纸，每张耗材的成本才1分钱。

激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。

碳粉的选择要素激打完美加粉之实战篇关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。

感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。

目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。

磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。

磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。

清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。

如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。

充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。

激光打印机换粉详细图解手册激打完美加粉之准备篇目前激光打印机价格不断下降，但是相应的原装耗材“硒鼓”价格却丝毫未降，仍然是高高在上的姿态，厂家还设置了各种障碍防止用户自己加粉。

这不但使得激打使用成本很高，而且使用后的硒鼓随处乱扔也会导致环境严重污染。

现在我们动手自己对硒鼓加粉，只要20元就能让硒鼓再次打印2000张纸，每张耗材的成本才1分钱。

激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。

碳粉的选择要素激打完美加粉之实战篇关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。

感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。

目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。

磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。

磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。

清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。

如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。

充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。

激光打印机加炭粉心得及实例（带图）分步讲解激光打印机的优点是显而易见的，随着整机价格的不断下降，激打已经由原来的单位办公领域进入了百姓家庭，日益普及。

但原装硒鼓价格过高，导致使用成本居高不下，一直是激光打印机的颈瓶。

目前市场上有两种常见激光打印机耗材，一种是鼓粉分离式，一种是鼓粉一体式。

鼓粉分离式是商家考虑到用户的成本而设计的，墨粉用完后可以灌粉，而不用将感光鼓换掉。

虽说是分离式，但感光鼓的寿命也是有限的，一般灌三次左右就要更换感光鼓。

而且分离式的粉盒和感光鼓总成本一般要高于一体鼓。

这种分离式耗材灌粉比较容易，也不会产生太大的问题，唯一需要注意的就是墨粉质量的好坏，劣质的墨粉同样会造成问题。

鼓粉一体式是商家考虑用户对打印质量的严格要求而设计的，用完即废，需要整体更换。

商家不主张用户自行加粉。

这种一体式的耗材加粉容易产生问题，操作不当会对打印机造成伤害，并且厂家是不会对这种操作造成的打印机损坏予以保修的。

下面的文章是笔者针对此类耗材加粉的一些心得和经验。

声明：本站不鼓励用户对这种一体式耗材加粉。

下面的文章只是作为一种借鉴，本站不对模仿此操作造成的后果负责。

其实用过一次的硒鼓白白扔掉的确可惜，于是，硒鼓加粉应运而生，且一发不可收拾，形成了巨大的产业。

硒鼓加粉究竟好不好？有什么利弊？我觉得没有什么不好，利大于弊，关键是了解加粉原理，掌握加粉技巧，毕竟硒鼓加粉要比买个新的划算多了，且可反复利用，何乐而不为呢？HP1010激光打印机是目前市场占有率比较大的一种机型，硒鼓加粉产生的问题也最多，一般在加粉后打印不出来、一行深一行浅或一边深一边浅，这主要还是在加粉过程中没有注意一些细节而产生的问题。

加粉目前不外乎二种方法：一是在鼓的粉盒部位用打开一个口子，直接加粉；二是把鼓拆开加粉。

二种加粉方法的具体操作在这里就不详细说了，我把在加粉中积累的一点小经验提供给大家参考，希望能对大家加粉有所帮助。

加粉前首先看看是否适合加粉，转动粉盒侧面的齿轮，目测磁辊的上粉程度是否均匀，以及是否有划伤，如果磁辊上粉不均匀或有划伤则应更换磁棍或刮板后再加粉。

富士施乐3119一体机加粉及更换芯片
最近购买了富士施乐3119一体机，使用了一段时间，机器报警没有墨粉了，想自己加墨粉，在网上搜了一遍，只是告诉怎么添加墨粉，但是并没有具体图解更换芯片的介绍，这个硒鼓在墨粉用完后需要更换芯片或者芯片清零了才能使用！
首先拆开硒鼓的两个螺丝看图
接着取下盖子，放好螺丝，在盖子下面，有个小塞子，用刀片轻轻翘起来，倒掉里面的废墨粉。

一定要倒干净，不然一会取芯片的时候就麻烦，会弄脏手的！
接下来放好拆下来的小塞子和盖子还有螺丝。

继续下一步，拆掉硒鼓上面的5颗螺丝。

看图红圈的位置
拆下来后，放好螺丝接着继续。

用小刀轻轻的翘起，图中红圈位置的卡子。

慢慢打开硒鼓，完成后就是这个样子的。

然后芯片会暴露在我们的面前，
芯片轻轻一拨就下来了，
就可以装入机器使用了.。

激光打印机硒鼓换粉详细图解激打完美加粉之准备篇目前激光打印机价格不断下降，但是相应的原装耗材“硒鼓”价格却丝毫未降，仍然是高高在上的姿态，厂家还设置了各种障碍防止用户自己加粉。

这不但使得激打使用成本很高，而且使用后的硒鼓随处乱扔也会导致环境严重污染。

现在我们动手自己对硒鼓加粉，只要20元就能让硒鼓再次打印2000张纸，每张耗材的成本才1分钱。

激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。

碳粉的选择要素激打完美加粉之实战篇关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。

感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。

目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。

磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。

磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。

清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。

如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。

充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。
