2．热工盘台柜安装2.1 编制依据(1) 工程设计施工图纸。
(2) DL/T 5190.5—2004《电力建设施工及验收技术规范》(热工仪表及控制装置篇)。
(3) 《火电施工质量检验及评定标准》(热工仪表及控制装置篇)1998年版。
(4) GB 50093—2002《自动化仪表工程施工及验收规范》。
(5) DL 5009.1—2002《电力建设安全工作规程》(第一部分：火力发电厂)。
(6) 盘柜台厂家技术资料。
2.2 开工应具备条件及要求(1) 施工图纸已经会审签记，满足施工要求。
(2) 盘柜台基础施工完并经验收合格。
(3) 建筑部分二次细地面施工完，室内组装修完，满足安装要求。
(4) 配电室内标高基准点正确、清晰醒目，满足施工要求。
(5) 施工人力资源准备。
施工负责人1人(应具备4级以上安装工水平)；安装工4人；起重工4人。
2.3 主要工程量(1) 凝结水控制盘及就地配电箱安装。
(2) 化学水处理控制盘及电磁阀箱安装。
(3) 集控室控制屏台安装。
(4) 热控电源MCC柜安装。
(5) 除灰渣控制室盘柜安装。
(6) 循环水泵房电源及控制盘柜安装。
(7)其他就地盘柜箱安装。
2.4 施工工器具准备(1) 工器具。
无齿锯1台，冲击电钻1台，钢丝刷5把，手锉、手锤、手锯、8英寸扳手各4把。
(2) 施工机械。
平板车、手动液压叉车、16t吊车、卷扬机各1辆。
(3) 计量器具。
水准仪1台；400mm水平尺1块；5m钢带尺1只；3m钢卷尺1把； U形塑料软管1根；线坠1个。
2.5 施工工艺流程及标准2.5.1热控盘柜的运输(1) 设备入库经开箱验收合格后方可领用，项目技术人员和施工负责人到设备库领用设备，确认无误后，检查盘柜外观是否损坏或变形，并做好记录，在盘柜包装进行正确标识。
(2) 起重工准备盘柜运输过程中需用的吊车、铲车、手动液压车及运输车辆，并负责设备装车，根据厂家技术要求采用合理的吊装及运输方式，严禁倒置运输并封车运至设备安装地点，盘柜吊装运输过程中不得损坏盘内外设备及盘面油漆，吊装及运输过程中，严禁剧烈振动及盘体倾覆，以免伤害设备及工作人员，封车及吊装时，吊带或钢丝绳与盘柜接触部为应加垫板，防止损坏漆面封车时松紧适度，以免造成盘柜变形，将设备吊装到运转层，并用手动液压叉车运输到位，整个吊装运输过程中，由起重工统一指挥。
利达区域控制盘说明书简介：本说明书是一本机械设备说明书，里面有一段安装和使用方法，主要内容是描述安装过程中需要注意的事项。
请在使用过程中阅读！主要包括以下内容：(1)安装位置：本说明书主要介绍每个安装步骤、所需工具、注意事项、操作方法、检查注意事项及维护方法等技术息（注意事项是“本说明书适用于在没有说明书不明确说明的情况下进行施工的情况”);(2)连接方式：可通过使用工具箱来连接。
一、使用说明1、使用前：请将各控制室门的钥匙关闭。
2、使用过程中：请注意控制盘的安装方法，如发现控制盘安装有误（不正确）时应及时更换。
3、使用后：所有控制盘均需按下 SD卡槽1-2 mm处的启动按钮。
按下启动按钮后，系统将自动启动控制盘。
5、操作步骤:1.打开控制盘;2.根据各控制室指示启动控制盘;3.通过控制盘上或门上指示灯判断启动号是否正确。
二、各部分的安装步骤1、电源：安装电源时，要保证设备通电，打开电源开关，将设备内外部电源接口用软线连接到电源插头，将设备放置到插座上。
2、显示屏：注意显示屏与设备本体要保持一定距离，避免被刮伤、划伤或者刮花。
3、开关电源：安装好后，可以直接使用遥控器来操作了。
4、控制盘：首先安装好需要连接的控制台部分，所示；然后分别将控制盘和控制板安装到控制台上——从上往下依次是控制面板（显示屏）、控制板（开关箱）、控制板操作手柄（遥控器）、操作手柄（开关箱）和面板操作手柄（开关箱);按照上述步骤完成整个制作过程。
三、操作方法与维护方法1、首先将控制盘的磁头固定到底座上；2、再用电动工具，先将控制盘通电调试到规定要求功率；5、再用电动工具把控制盘调到所需要的位置，然后将控制器通电调试至理想状态（建议使用其他电子仪器仪表调试);6、然后用手将控制盘与控制器表面接触上（请参考说明书中相关指导值）。
规范GB 50171-92 条文说明中华人民共和国国家标准电气装置安装工程盘柜及二次回路结线施工及验收规范GB 50171—92条文说明前言根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92，经中华人民共和国建设部1992年12月16日以建标［1992］911号文批准发布。
为便于广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程盘、柜及二次回路结线施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按电气装置安装工程盘、柜及二次回路结线施工及验收规范》的章、条顺序，编制了《电气装置安装工程盘、柜及二次回路结线施工及验收规范条文说明》，供国内各有关部门和单位参考。
在使用中如发现本条文说明有欠妥之处，请将意见直接函寄给本规范的管理单位能源部电力建设研究所(北京良乡，邮政编码：102401)。
本条文说明仅供国内有关部门和单位执行本规范时使用。
第一章总则第1.0.1条制订本规范的目的及指导思想。
第1.0.2条本规范的适用范围：一、本规范总标题为“盘、柜及二次回路结线”，不强调具体名称，使本规范的适用范围更广一些；二、说明本规范的适用范围包括保护盘、控制盘、直流屏、励磁屏、信号屏、远动盘、动力盘、照明盘及微机控制有关屏、盘以及高、低压开关柜等；二次回路结线包括保护回路、控制回路、信号回路及测量回路等。
第1.0.3条强调了按设计进行施工的基本原则。
第1.0.4条本条规定了盘、柜搬运时的基本要求。
精密的仪表和元件一般应从盘上拆下运输，对于较重的或精密的装置型设备，如高频保护装置、零序保护装置、逆变装置、距离保护装置、重合闸装置等，必要时可拆下单独包装运输，以免损坏或因装置过重使框架受力变形。
2-8 盘柜及二次回路结线安装工艺标准本工艺标准适用于各型配电盘，台、箱及成套柜二次回路结线安装工程的施工。
1 施工准备1.1 施工材料及机具1.1.1 材料槽钢：8#—10#，镀锌扁钢：—40×4，地脚螺栓：M12×160，镀锌精制带帽螺栓：M10×100，钢板垫板，电焊条：结422 φ3.2，调合漆，塑料软管，塑料带：20mm×40m，胶木线夹，异型塑料管：φ2.5—5，铜接线端子，焊锡丝，焊锡膏，调合漆，电力复合脂：一级，黄漆布带：20mm×40m，氧气，乙炔气，汽油，铁砂布：0#—2#，铁皮线卡子：1#—5#，锯条：L=300，破布，普通硅酸盐水泥：325#，标志牌，道林纸，明角片，尼龙绳：φ0.5—1.0，酚醛磁漆(各种颜色), 号字头。
1.1.2 机具汽车式起重机：5T，载重汽车：4T，交流电焊机：21KV A，电动卷扬机：（单筒慢速）3T，铲车，三角架，倒链，钢丝绳，台钻，砂轮切割机，角向磨光机，冲击电钻，水平仪，校线仪，电调试验设备、仪器、仪表，绝缘摇表，万用表。
1.2 作业条件1.2.1 施工所涉及到的建筑物、构筑物的土建工程已基本结束，盘、柜就位后不能再进行的土建施工工作已全部结束。
1.2.2 室内无渗漏现象，并已具备封闭条件。
1.2.3对盘（柜）安装有妨碍的模板、脚手架等已拆除，施工现场已清理干净。
11.2.4盘（柜）基础已达到允许安装的强度，经水平仪测试合格。
1.2.5预留的基础沟、预埋铁件、电缆进出线孔洞，其位置和质量符合设计要求。
2 操作工艺2.1 工艺流程2.2 装卸、运输2.2.1 盘（柜）的装卸、运输不应有冲击和严重震动。
2.2.2 对盘（柜）上的瓷瓶、仪表、指示灯等应有防破碎措施。
2.2.3 远距离可用汽车运输，近距离可用铲车、卷扬机运输。
2.2.4 盘（柜）运输过程中应有防雨措施。
2.3 开箱检查2.3.1盘（柜）运到施工现场后应会同建设单位或供货单位共同开箱，按装箱清单逐件清点数量，并如实作好记录。
各类机电设备房的设置要求一、消防控制室（中心）1、根据《建筑设计防火规范（GB 50016-2014）》中8.1.7及8.1.8要求，设置火灾自动报警系统和需要联动控制的消防设备的建筑（群）应设置消防控制室。
消防控制室的设置应符合下列规定：（1）单独建造的消防控制室，其耐火等级不应低于二级。
（2）附设在建筑内的消防控制室，宜设置在建筑内首层或地下一层，并宜布置在靠外墙部位。
（3）不应设置在电磁场干扰较强及其他可能影响消防控制设备正常工作的房间附近。
（4）疏散门应直通室外或安全出口。
（5）消防控制室应采取防水淹的技术措施。
2、根据《火灾自动报警系统设计规范（GB 50116-2013）》中3.4.8要求，消防控制室内设备的布置应符合下列规定：（1）设备面盘前的操作距离，单列布置时不应小于1.5m，双列布置时不应小于2m。
（2）在值班人员经常工作的一面，设备面盘至墙的距离不小于3m。
（3）设备面盘后的维修距离不宜小于1m。
（4）设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。
二、安防监控中心1、根据《民用建筑电气设计标准（GB 51348-2019）》中14.9及23.2.7要求：（1）安防监控中心宜设于建筑物的首层或有多层地下室的地下一层。
（2）安防监控中心的使用面积应与安防系统的规模相适应，不宜小于20㎡。
与消防控制室或智能化总控室合用时，其专用工作区面积不宜小于12㎡。
（3）安防监控中心接收、记录、电源装置等硬件设备宜安装在独立设备间内，并宜采取散热和降噪措施；（4）安防监控中心应设置为禁区，应有保证自身安全的防护措施和进行内外联结的通信装置，并应设置紧急报警装置和留有向上一级接处警中心报警的通信接口。
（5）安防监控中心宜设置专用配电箱；当与消防控制室合用机房，或与智能化总控室合用机房时，配电箱可合用；三、柴油发电机房1、根据《建筑设计防火规范（GB 50016-2014）》中5.4.13要求，布置在民用建筑内的柴油发电机房应符合下列规定：：（1）宜布置在首层或地下一、二层。

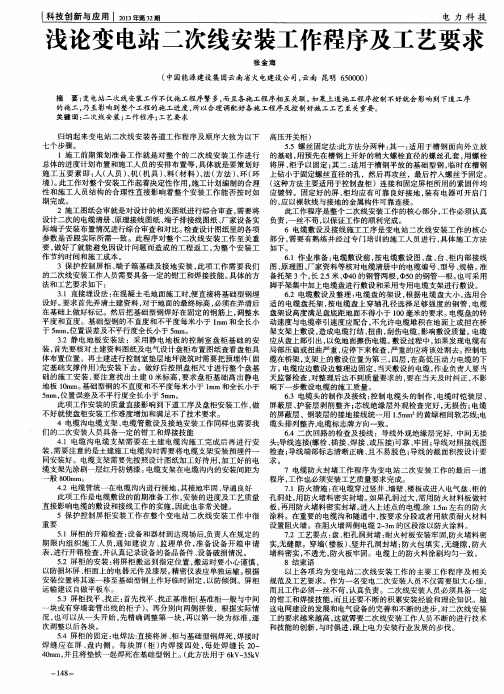

浅论变电站二次线安装工作程序及工艺要求变电站二次线安装工作不仅施工程序繁多，而且各施工程序相互关联。
如果上道施工程序控制不好就会影响到下道工序的施工，乃至影响到整个工程的施工进度，所以合理调配好各施工程序及控制好施工工艺至关重要。
關键词：二次线安装；工作程序；工艺要求归纳起来变电站二次线安装各道工作程序及顺序大致为以下七个步骤。
1 施工前期策划准备工作就是对整个的二次线安装工作进行总体的进度计划布置和施工人员的安排布置等，具体就是要策划好施工五要素即：人（人员）、机（机具）、料（材料）、法（方法）、环（环境）。
此工作对整个安装工作起着决定性作用，施工计划编制的合理性和施工人员结构的合理性直接影响着整个安装工作能否按时如期完成。
2 施工图纸会审就是对设计的相关图纸进行综合审查，需要将设计二次的电缆清册、原理接线图纸、端子排接线图纸、厂家设备实际端子安装布置情况进行综合审查和对比。
检查设计图纸里的各项参数是否跟实际所需一致。
此程序对整个二次线安装工作至关重要，做好了就能避免因设计问题而造成的工程返工，为整个安装工作节约时间和施工成本。
3 保护控制屏柜、端子箱基础及接地安装，此项工作需要我们的二次线安装工作人员需要具备一定的钳工和焊接技能。
具体的方法和工艺要求如下：3.1 直接埋设法：在混凝土毛地面施工时，便直接将基础型钢埋设好。
要求首先弄清土建资料，对于地面的最终标高，必须在弄清后在基础上做好标记。
然后把基础型钢焊好在固定的钢筋上，调整水平度和直度。
基础型钢的不直度和不平度每米小于1mm和全长小于5mm，位置误差及不平行度全长小于5mm。
3.2 静电地板安装法：采用静电地板的控制室盘柜基础的安装，首先要核对土建资料图纸及电气设计盘柜布置图纸查看盘柜具体布置位置。
再土建进行控制室垫层地坪浇筑时需要把预埋件（固定基础支撑件用）先安装下去。
做好后按照盘柜尺寸进行整个盘基础的施工安装，要注意找出土建0米标高，要求盘柜基础高出静电地板10mm。
电气装置安装工程质量检验及评定规程第8部分：盘、柜及二次回路接线施工质量检验Specification for construction quality checkout and evaluation of electricequipment installationPart8：Switchboard outfit complete cubicleand secondary circuit2002-09-16公布2002-12-01实施中华人民共和国国家经济贸易委员会公布前言《电气装置安装工程质量检验及评定规程》是一套系列标准，用于电气装置安装施工质量检查、验收及评定。
该套标准由如下17部分组成：——第1部分：通则；——第2部分：高压电器施工质量检验；——第3部分：电力变压器、油浸电抗器、互感器施工质量检验；——第4部分：母线装置施工质量检验；——第5部分：电缆线路施工质量检验；——第6部分：接地装置施工质量检验；——第7部分：旋转电机施工质量检验；——第8部分：盘、柜及二次回路接线施工质量检验；——第9部分：蓄电池施工质量检验；——第10部分：35kV及以下架空电力线路施工质量检验；——第11部分：电梯电气装置施工质量检验；——第12部分：低压电器施工质量检验；——第13部分：电力变流设备施工质量检验；——第14部分：起重机电气装置施工质量检验；——第15部分：爆炸及火灾危险环境电气装置施工质量检验；——第16部分：1kV及以下配线工程施工质量检验；——第17部分：电气照明装置施工质量检验。
本部分是该套系列标准中的第8部分：盘、柜及二次回路接线施工质量检验，是根据原电力工业部1997年制、修订电力行业标准计划项目的通知(综科教[1998]28号)编制的。
本部分是GB 50171《电气装置安装工程盘、柜及二次回路结线施工及验收规范》及相关国家标准、行业标准的表格化表现型式，是用于盘、柜及二次回路接线施工质量检验的电力行业标准。
乳山市环境保护再生能源BOT项目热工控制仪表安装施工方案编制：审核：审批：湖南省工业设备安装有限公司日期: 二0一二年月目录第一节安装工艺流程 (3)1.1热工自动化水平 (3)1。
2自动化水平 (3)1.3中央控制室布置 (4)第二节主要施工方案及技术措施 (7)1。
热控桥架安装技术方案 (7)2 盘、台安装技术方案 (9)3 热控电缆敷设技术方案 (12)4 热控电缆接线施工技术方案 (14)5 施工安全技术措施 (15)6 仪表管路敷设方案 (15)7 槽盒开孔出线方案 (17)8 热工设备调试技术方案 (18)9 配合DCS系统调试方案 (18)10 执行机构安装方案 (20)11 控制系统安装方案 (21)12 DCS系统受电技术方案 (25)13 分部试运 (26)14 热控专业主要配合工序 (26)15 热控取源部件及敏感元件安装方案： (27)17 汽机本体仪表安装 (29)18 过程控制仪表安装 (31)19 仪表用电气线路配管、穿线 (41)20 仪表及设备检查接线 (42)21 仪表调试 (42)24 工器具管理制度 (49)25 设备管理制度 (50)第一节安装工艺流程1 仪表系统工程慨况乳山市环境保护再生能源BOT项目热工控制仪表安装工程包括公用系统、汽轮机发电测控系统、焚烧炉测控系统、余热锅炉测控系统、锅炉CEMS系统仪表的安装、仪表供电系统、监控系统设备及弱电通讯系统安装、调试工作。
全厂的电气和热控系统安装工程，防雷接地安装等，以施工图纸为准.1。
1热工自动化水平控制方式乳山项目采用以下控制方式:1)设置全厂中央控制室，对2台炉排垃圾焚烧炉、1台汽轮发电机组及相应热力系统采用一套DCS进行集中监视和控制.在中央控制室内以彩色LCD/键盘作为主要的监视和控制手段，实现炉、机、电统一的监视与控制，还设有紧急按钮,以便在DCS全部故障时，能进行紧急停炉、停机操作，并使炉内垃圾燃尽。
电气装置安装工程盘、柜及二次回路结线施工及验收规范G B50171-9 2 主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170-92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92、《电气装置安装工程蓄电池施工及验收规范》GB50172-92、《电气装置安装工程电缆线路施工及验收规范》GB50168-92和《电气装置安装工程接地装置施工及验收规范》GB50169-92为强制性国家标准，自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
修订过程中，规范组进行了广泛调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分五章和一个附录。
这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。
本规范执行过程中，如发现有欠妥之处，请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡，邮政编码：102401)，以便今后修订时参考。
目录1 工程概况及工程量2 编写依据3 施工准备及作业条件4 施工方法及工艺要求5 执行的《工程建设标准强制性条款》6 质量标准及检验要求7 职业安全健康与环境保证措施及文明施工要求8附表1 工程概况及工程量1.1 工程概况大唐武安发电项目是综合利用煤矸石的环保发电项目，建设两台循环硫化床锅炉，两台300MW 间接空冷凝汽机组，预留供热接口，同步建设布袋除尘。
本工程建设规模为2×300MW 机组，锅炉采用东方锅炉（集团）股份有限公司生产的亚临界中间再热自然循环汽包炉，循环流化床燃烧方式、半露天布置。
汽轮机采用上海电气集团股份有限公司生产的亚临界、一次中间再热、单轴、双缸、双排汽、间接空冷抽汽凝汽式。
发电机为上海电气集团股份有限公司的静态励磁方式发电机。
本工程主机采用带表面式凝汽器的间接空冷系统，辅机冷却开式水采用带机械通风冷却塔的循环供水系统。
疏矸水经升压后输送至电厂，处理后贮存于生产水池，供全厂生产用水。
生活供水水源为郭二庄煤矿生活供水站自来水。
厂内排水系统采用分流制排水系统，各种生产用水循序使用，循环利用。
生产废水按水质分类处理后回用。
生活污水经化粪池、隔油池等简单处理后排至生活污水处理站处理后回用。
雨水采用明沟排水排至厂外。
1.2工程量大唐武安发电项目C标段负责的控制室盘柜安装有化学程控室盘柜安装、疏干水电子间盘柜安装、煤泥泵房配电间盘柜安装及辅机循环水泵房配电间盘柜安装等。
2 编制依据2.1 辽宁电力勘测设计院施工图纸；2.2《电力建设施工及验收技术规范第5部分：热工自动化》（DL/T5190.5-2004）；2.3《电力建设职业安全健康与环境管理工作规定》（国家电力公司2002-01-21实施）；2.4《电力建设安全工作规程第1部分：火力发电厂》（DL5009.1-2002）；2.5 江西省火电建设公司《施工工艺纪律》（第三版）；2.6《工程建设标准强制性条文》（汇编）电力工程部分（2006 版）；2.7《电力建设施工质量验收及评价规程》（第四部分：热工仪表及控制装置篇）DL/T 5210.4-2009；？？？？3施工准备及作业条件3.1 施工准备3.1.1 人员配备(到底几人)施工人员应包括施工负责人、技术质量负责人。
施工人员应配备合理，根据施工进度调整。
在施工人员中大多数要求从事热控安装工作多年，具有一定安装经验，掌握一定施工工艺的熟练工。
3.1.2 机具配备（工具全吗？）水平测量仪 1套角向磨光机 1台冲击电钻 1台手提钻 1台电焊机 1台切割机 1台小型台钻 1台需汽车、吊车配合。
3.1.3 力能配置电源板、氧气和乙炔3.1.4 施工场地配置各机具、力能设备放置整齐，有序，并有防盗防漏电措施，未安装材料、盘柜堆放整齐，不得有碍通行。
3.2 作业条件3.2.1 施工前相关图纸资料会审完毕，所有施工人员应熟悉图纸及作业指导书的内容及技术质量要求，并经交底签字。
3.2.2 电源满足施工条件、气源充足。
3.2.3 屋顶楼板施工完毕，不得渗漏；粉刷及空调设备的风道施工已完。
3.2.4 土建应完成砼地面，屋内建筑形成，门窗齐全，基础预埋件、预留孔符合设计要求，预埋件应牢固。
3.2.5 所有热控设备、材料到货基本齐全，可以满足施工的需要。
4 施工方法及工艺要求4.1施工方法4.1.1 施工顺序核对尺寸、预留孔是否正确领料、下料，制作盘底座找正、找平固定底座接地安装盘、台、柜就位调整、找平、找正固定盘、台、柜。
4.1.2 盘、台、柜底座的制作和安装4.1.2.1 用[10槽钢根据设计院图纸及厂家有关资料做好盘、台底座。
4.1.2.2 槽钢底座制作应该采用机械切割，严禁用电、火焊切割。
切割、焊接处需打磨平整。
4.1.2.3 底座制作时，应考虑边盘及盘间间隙尺寸，一般两盘连接之间尺寸需放宽1mm。
4.1.2.4 底座安装前，应检查底座位置的预埋铁和电缆预留孔位置、尺寸是否正确，否则应及时与设计院、土建单位联系更正。
4.1.2.5 底座应在二次抹面前进行安装，用水平仪找正，期间以不同厚度的垫铁在底座下调整，使底座达到所需高度，最后将底座与垫铁预埋件焊接牢固。
4.1.2.6 底座安装时应使槽钢上表面高出二次抹面10～20mm。
4.1.2.7 盘底座的固定应牢固，用膨胀螺栓固定时，膨胀螺栓应在底座内侧。
4.1.2.8 基础槽钢应可靠接地。
4.1.3 设备开箱检查4.1.3.1 盘柜在装卸和运输过程中由起重工统一指挥。
4.1.3.2 设备在运输过程中，不允许倾倒和遭受剧烈震动。
4.1.3.3 设备运输中不应受到雨淋，以防设备开箱受潮。
4.1.3.4 盘柜应存放在室内或能避雨、雪、风、沙的干燥的场所。
4.1.3.5 设备开箱检查地点、应选择在离设备安装点最近的场地，其场地应较为平整。
4.1.3.6 重要设备开箱与检查应有厂家代表，建设单位，监理单位，供应部门，施工单位等有关人员参加，并严格遵照检验制度的有关规定进行检查，认真做好开箱检查记录，检查后各单位参加人员应在签证书上签字。
4.1.3.7 设备和器材到达现场后，应在规定的期限内验收检查。
并应符合下列要求：4.1.3.7.1 包装及密封良好；4.1.3.7.2 开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全；4.1.3.7.3 产品的技术文件齐全；4.1.3.7.4 设备外观检查完好；4.1.3.8 若在检查发现缺陷、缺件，应将其规格、型号、数量作好记录，并签证。
4.1.4 盘、台、柜的安装就位4.1.4.1 盘、台、柜和底座的连接一般应用有防锈层（镀锌、镀镍或烤蓝等）的螺栓、螺母、垫圈连接。
对于厂供带有安装配件的则采用厂供配件。
4.1.4.2 按施工图纸规定的顺序将柜体安装位置作好标记，用人工将其搬到安装地点，将它们各就各位。
4.1.4.3 盘、台、柜基本就位后，用线锤、钢板尺进行盘、台、柜的垂直度和平面度检查，并逐步调整使之达到施工验收规范及验评标准的要求，再用带防锈层M8～M12的螺栓、螺母及垫圈将设备与底座、设备与设备之间连接牢固；最后做好盘间间隙、垂直、水平偏差数据等记录。
4.1.4.4盘柜固定使用厂家提供的螺丝和附件,安装方法根据厂家要求。
4.1.5 底座与盘、台、柜的接地4.1.5.1底座接地：将所有盘、台、柜底座用40×4的镀锌扁铁与接地网焊接牢固，保证良好、可靠的接地。
4.1.5.2 一般盘、台、柜接地：用两端带线鼻，截面为10㎜²～16㎜²的多股软铜芯线将设备内的接地螺栓与底座连接。
I/O柜接地应如何？4.2 工艺要求4.2.1 搬运和安装盘柜时，不应损坏盘上设备和油漆。
4.2.2 盘底座的固定应牢固。
4.2.3 盘内不应进行电焊和火焊工作，以免烧坏油漆及损伤导线绝缘。
4.2.4 盘的安装应牢固、垂直、平整。
4.2.5 对于厂家提出的工艺要求，必须给予充分的注意和满足，特别是系统接地。
4.2.6盘柜本体固定应牢固可靠。
4.2.7控制室盘柜安装就位后，先用复合条纹布包扎严密，在外侧用木板将四周、柜顶围住，盘内底部用复合条纹布封堵，并挂“精密仪器，严禁碰撞”等警示牌，以防止雨水、灰尘进入盘柜内及控制室装修、其他工作的碰撞和挤压损伤、腐蚀盘柜。
5. 执行的《工程建设标准强制性条款》5.1 《电力建设施工及验收技术规范（锅炉机组篇）》DL/T 5047－1995第1.1.11条5.2 《电气装置安装工程接地装置施工及验收规范》GB 50169—2006第3.1.1条？？？？？？？？？？？？？6. 质量标准及检验要求6.1 质量标准6.1.1《电力建设施工及验收技术规范第5部分：热工自动化》（DL/T5190.5-2004）之有关盘、台、柜安装部分标准；6.1.2《火电施工质量检验及评定标准》（热工仪表及控制装置篇）（1998年版）；6.1.3 江西省火电建设公司《施工工艺纪律》（第三版）；6.1.4 焊接符合焊接标准，底座及接地扁铁焊接应牢固，严禁虚焊、点焊；6.1.5 质量记录（包括施工原始记录）符合公司质量管理要求。
6.2 检验要求6.2.1设计院图纸及有关资料要求。
6.2.2基础槽钢垂直度偏差＜1mm/m，全长＜5mm，水平度偏差＜1mm/m，全长＜5mm。
6.2.3盘柜的垂直度偏差＜1.5mm/m。
6.2.4基础槽钢中心线偏差全长应＜5mm。
6.2.5整列柜柜面不平度应＜5mm。
6.2.6螺栓连接时，相邻盘间间隙应＜2mm。
7. 职工安全健康与环境保证措施及文明施工要求7.1 进入施工现场的人员必须正确佩戴安全帽，严禁穿拖鞋、凉鞋、高跟鞋或带钉的鞋。
7.2 使用电动工具前应检查电缆软线是否完好，严防漏电、触电，用电线路及电气设备的绝缘必须良好，设备的裸露带电部分应有防护措施，配电箱必须装设漏电保护器，作到一机一闸保护，严禁将电线直接勾挂在闸刀上或直接插入插座内使用。
7.3电焊机必须装设独立的电源控制装置，其容量应满足要求，电焊机的外壳必须可靠接地，接地电阻不得大于4Ω，严禁多台电焊机串联接地。
7.4 设备就位时应注意盘底孔洞，防止人员从孔洞坠落。
7.5 盘柜开箱后应立即将箱板等杂物清理干净，以免阻塞通道或钉子扎脚。
7.6 盘撬动就位时人力应足够，指挥统一，以防掀倒伤人，狭窄处应防止挤伤，盘柜吊装应由有经验起重工指挥。
7.7 施工人员应爱护设备，保持设备清洁，外观油漆完整。
7.8 施工现场安装人员应文明施工，做到“工完、料尽、场地清”。
7.9所有工器具检定合格。
8 附表8.1强制性条文执行情况明细表8.2施工危险因素辨识、评价及控制对策表8.3施工环境因素辨识、评价及控制对策表强制性条文执行情况明细表第 6 页 共 7 页注：危险级别：1—稍有危险；2—一般危险；3—显著危险；4—高度危险；5—极其危险。
控制方法：R —记录确认点；W —见证点；H —停工待检点；S —连续监视监护；A —提醒。
第 7 页 共 7 页注：控制时机：P —作业开始前；D —每天至少一次；W —每周一次；T —活动连续过程停顿或中断后重新开始作业前。
危险级别：一般；重大。
控制方法：R —记录确认点；W —见证点；H —停工待检点；S —连续监视监护；A —提醒。
控制时机：P —作业开始前；D —每天至少一次；W —每周一次；T —活动连续过程停顿或中断后重新开始作业。
