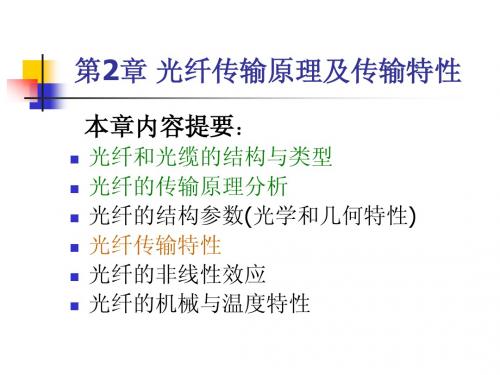

《光纤通信》第二章光纤光缆讲课提纲浙江传媒学院 陈柏年一、光纤（Fibel ）：圆柱形介质光波导，作用是引导光能沿着轴线平行方向传输。
1、导光波（guided wave ）：光纤中携带信息、由纤芯和包层的界面引导前进的光波。
2、光纤的传导模：在光纤中既满足全反射条件又满足相位一致条件的光线束。
3、光纤的三层结构：（1）纤芯（core ），（2）包层（coating ），（3）涂覆层（jacket ）：包括一次涂覆层、缓冲层和二次涂覆层。
纤芯折射率为n 1，包层折射率为n 2，纤芯包层相对折射率差121n n n -D =4、光纤的分类：有多种分类的方法。
（1）按照光纤截面折射率分布：SIF （小容量、短距离，光线以折线形状沿纤芯中心轴线方向传输），GIF （中等容量、中等距离，光线以正弦形状沿纤芯中心轴线方向传输）、双包层光纤（色散平坦光纤DFF 、色散移位光纤DSF ）、三角芯光纤（非零色散长距离光纤）；（2）按照光纤中传输模式数量：MMF ，SMF （光线以直线形状沿纤芯轴线方向传输）；（3）按照按光纤的工作波长：短波长（850 nm ）光纤，长波长（1310 nm 、1550 nm ）光纤；（4）按套塑（二次涂覆层）：松套光纤，紧套光纤。
二、光的两种传输理论（一）光的射线传输理论1、几何光学方法：基于射线方程，依据光线的斯奈耳反射定律和折射定律，研究光线的运动轨迹。
2、光纤的几何导光原理：光纤是利用光的全反射特性导光；3、突变型折射率多模光纤主要参数：（1）光线轨迹: 限制在子午平面内传播的锯齿形折线。
光纤端面投影线是过园心交于纤壁的直线。
（2）光纤的临界角θc ：只有在半锥角为θ≤θc 的圆锥内的光束才能在光纤中传播。
（3）数值孔径NA ：入射媒质折射率与最大入射角（临界角）的正弦值之积。
与纤芯与包层直径无关，只与两者的相对折射率差有关。
它表示光纤接收和传输光的能力， NA 通常为0.18～0.23。
光纤的特点光纤是一种用来传输信息的技术，它具有独特的特性和优势。
在现代通信和网络领域，光纤已经成为一种广泛应用的传输媒介。
本文将详细介绍光纤的特点及其在通信和网络中的重要性。
一、高传输速度光纤具有高传输速度的主要特点。
相比传统的电信号传输方式，光纤能够以光速进行信息传输。
光速约为每秒30万公里，远远高于电信号的传输速度。
这意味着通过光纤传输的信息可以实现更快的传输速度，用户可以更快地接收到数据和信息。
二、大传输能力光纤的另一个重要特点是其具有大传输能力。
由于光纤内部采用光的传输，相比于传统的铜线传输方式，光纤能够提供更大的带宽。
带宽是指在单位时间内可以传输的数据量，而光纤的带宽远远高于铜线。
这意味着通过光纤传输的信息可以更高效地传递，并且能够满足大量数据的传输需求。
三、低损耗光纤的特点之一是其低损耗。
相对于铜线传输方式，光纤传输的信号几乎没有衰减。
在光纤内传输的光信号会在光纤的内壁上不断地反射，这样信号的衰减十分微小。
这使得光纤能够传输信号的距离更远，传输的质量更高。
四、抗干扰性强光纤的另一个重要特点是其抗干扰性强。
由于光纤内部采用光的传输，光信号不会受到外部电磁干扰的影响。
相比于铜线传输方式，光纤传输的信号更加稳定可靠，不容易受到外界因素的影响。
这使得光纤成为一种理想的传输媒介，尤其适用于在工业环境或电磁辐射强的地方进行信息传输。
五、安全性高光纤的特点之一是其安全性高。
由于光纤传输的是光信号而非电信号，光纤内部几乎没有电磁辐射。
这意味着光纤传输的信息可以在安全性要求较高的环境中使用，如军事通信和政府机构等。
此外，光纤的信息传输也不容易被窃听，提供了更高的信息安全性。
六、耐腐蚀和环保光纤的另一个特点是其耐腐蚀和环保性。
光纤主要由二氧化硅等无机材料制成，具有良好的抗腐蚀性能。
相比之下，传统的铜线容易受到氧化和腐蚀的影响。
此外，光纤的材料可回收再利用，不会产生污染，对环境保护具有较好的意义。
综上所述，光纤具有高传输速度、大传输能力、低损耗、抗干扰性强、安全性高、耐腐蚀和环保等特点。
