三棱镜折射和衍射光栅特性

三棱镜折射率的测定
《三棱镜折射率的测定》
三棱镜是一种特殊的光学元件，它的折射率是衡量其性能的重要指标。

因此，测定三棱镜折射率是非常重要的。

测定三棱镜折射率的方法有很多种，其中最常用的是根据经典光学原理，利用空腔法、衍射法、折射法和线阵法等方法来测量三棱镜的折射率。

空腔法是一种简单的方法，它可以测量三棱镜的折射率。

它的原理是将三棱镜放入一个完全封闭的空腔中，然后用一个激光照射三棱镜，用一个探头测量激光照射后三棱镜反射出来的光强度，从而计算出三棱镜的折射率。

衍射法是一种常用的测量三棱镜折射率的方法，它的原理是将三棱镜放在一个衍射仪中，用激光照射三棱镜，然后用衍射仪测量三棱镜反射出来的光强度，从而计算出三棱镜的折射率。

折射法是一种常用的测量三棱镜折射率的方法，它的原理是将三棱镜放在一个折射仪中，用激光照射三棱镜，然后用折射仪测量三棱镜反射出来的光强度，从而计算出三棱镜的折射率。

线阵法是一种常用的测量三棱镜折射率的方法，它的原理是将三棱镜放在一个线阵仪中，用激光照射三棱镜，然后用线阵仪测量三棱镜反射出来的光强度，从而计算出三棱镜的折射率。

测定三棱镜折射率是一项重要的任务，可以采用空腔法、衍射法、折射法和线阵法等方法来测量三棱镜的折射率，以便获得更准确的测量结果。

光学中的色散与衍射现象分析光学作为一门研究光和光学现象的科学，包含着丰富的现象和理论。

其中，色散与衍射是两个重要的现象，在光学研究和应用中起着重要的作用。

一、色散现象的分析色散是指光在通过透明介质时，不同波长的光的折射率不同而产生的偏离现象。

光的频率与波长存在着确定的关系，因此波长不同的光在经过透明介质时会按不同的角度发生折射，并且分离成不同的颜色。

色散现象的最常见例子就是光在经过三棱镜时的折射和分散。

根据光的折射定律和菲涅尔公式，可以计算出不同波长的光在介质中的折射角，并得出各个波长光的折射率。

从而在观察到一束经过三棱镜的白光时，可以看到白光分解成七个颜色，即红橙黄绿青蓝紫七种颜色，这就是色散现象。

色散现象不仅在自然界中普遍存在，还被广泛应用于光学仪器和光学技术中。

例如，在光谱仪中，利用色散原理可以将光分解成各个波长的成分，实现精确的光谱测量和分析。

而在光纤通信中，利用光纤中光信号在不同波长下的传播速度不同，可以实现波分复用技术，提高光信号传输的带宽和效率。

二、衍射现象的分析衍射是指光通过一个孔或者绕过一个物体时，出现偏离直线传播的现象。

在衍射过程中，光束被散射成若干个新的次级波，这些次级波沿不同的方向传播，并在干涉区域形成明暗相间的衍射图样。

衍射现象的经典实验是夫琅和费衍射，它利用一个狭缝让光通过，观察到狭缝后的干涉图样。

实验结果显示，在适当的条件下，光通过狭缝后会形成一系列的明暗条纹，这就是衍射现象的直观表现。

衍射现象是光的波动性质的重要表现，它揭示了光是一种波动性质的电磁辐射。

而且，衍射现象的研究推动了现代光学的发展和应用，例如在显微镜和望远镜中，衍射效应决定了成像的分辨率和清晰度；在激光和光存储技术中，衍射光栅可以实现光的精确操控和信息记录。

总结起来，光学中的色散与衍射现象是两个重要且相互关联的现象。

色散描述了光在介质中波长不同而折射率不同的特性，而衍射则揭示了光的波动性质和干涉现象。

理解光学现象中的衍射图样与衍射光栅光学是一门研究光的传播、反射、折射和干涉等现象的学科。

在光学中，衍射是一种重要的现象，它描述了当光通过一个孔或者遇到一个障碍物时，光的传播方向会发生改变，并形成一定的图样。

衍射图样是衍射现象的可见表现，而衍射光栅则是一种常用的实验工具，用于研究光的衍射现象。

衍射图样是光通过一个孔或者遇到一个障碍物后所形成的图案。

这种图样的形状和大小与光的波长、孔的大小和形状以及光的入射角度等因素有关。

常见的衍射图样有圆形衍射图样、方形衍射图样和多孔衍射图样等。

这些图样在光学实验和应用中起着重要的作用。

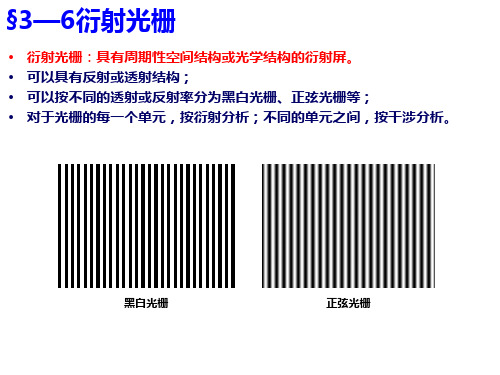

衍射光栅是一种特殊的光学元件，它是由一系列平行的透明或不透明条纹组成的。

当光通过衍射光栅时，会发生衍射现象，形成一系列亮暗相间的光斑，这些光斑的位置和强度与光的波长和衍射光栅的结构有关。

衍射光栅广泛应用于光谱仪、光学测量仪器和光通信等领域。

理解光学现象中的衍射图样与衍射光栅需要掌握一定的光学知识和实验技巧。

首先，我们需要了解光的波动性质，即光是一种电磁波，具有波长和频率。

其次，我们需要了解衍射现象的基本原理，即当光通过一个孔或者遇到一个障碍物时，光的传播方向会发生改变，形成衍射图样。

最后，我们需要了解衍射光栅的结构和工作原理，以及如何通过实验观察和分析衍射图样。

在实际应用中，衍射图样和衍射光栅具有重要的意义。

例如，通过观察衍射图样的形状和大小，我们可以了解光的波长和入射角度等参数，从而实现光的测量和分析。

同时，衍射光栅也可以用于光的分光和光的调制等技术，广泛应用于光学通信和光学信息处理等领域。

总之，理解光学现象中的衍射图样与衍射光栅是光学学习和研究的重要内容。

通过掌握光学知识和实验技巧，我们可以深入理解光的传播和反射等现象，进一步应用于实际应用中。

衍射图样和衍射光栅在光学实验和应用中起着重要的作用，对于推动光学科学的发展和应用具有重要意义。

光栅衍射【摘 要】本实验通过研究光栅的衍射规律，测定光栅常数为33406A ，相对不 确定度为0.06%；测得紫光波长为4040.7A ，相对不确定度为0.12%;测得光栅的角色散率为 1D =2.77〓10-5A -1; 2D =6.93〓10-5A -1【关键词】分光计、平面透射光栅、衍射、光栅常数、角色散率、分辨本领 【实验原理】1．光栅衍射原理及光栅方程 平面透射光栅是一排密集、均匀而又平行的狭缝。

设a 为透明狭缝的宽度，b 为黑条纹的宽度，b a d +=称为光栅常数。

如图1有一束平行光与光栅G 的法线成角度i 入射于光栅产生衍射，从B 点作BC 垂直于入射线CA ，作BD 垂直于衍射线AD ，AD 与光栅法线所成夹角为θ，如果在这个方向上由于光振动的加强而在F 处产生了一个明条纹，则光程差（CA+AD ）必等于波长的整倍数，即：()λθk i d =±sin sin（1）入射光和衍射光线都在光栅法线的同侧时，上式等号左边括号内取正号，两者分别在法线两侧时取负号。

实验时要求光线垂直入射，即0=i ，则上式变成 λθk d k =sin （2）式中k 为衍射光谱级次，k =0，〒1，〒2，…，k θ为第k 级谱线的衍射角，可用分光计测出衍射角k θ，从已知波长可测出光栅常数d ，反过来如果已知光栅常数则可测出波长λ。

衍射光栅的基本特性可用它的角色散D 和分辩本领R 来表征。

2．光栅的角色散率由光栅方程（1）对λ微分，可得光栅的角色散θλθθcos d k d d D =≡（3）角色散率D 是光栅、棱镜等分光元件的重要参数，它表示单位波长间隔内两单色光谱线之间的角距离。

3．光栅的分辨本领设波长为λ和λλd +的不同光波，经光栅衍射形成的两条谱线刚刚能分开，则分辨本领R 为λλd R =（4）根据瑞利判据，两条谱线恰能被分辨的条件是：其中一条谱线强度的极大值和另一条谱线强度的第一极小值重合，由此可推出分辨本领 kN R = （5）（问：设光栅N =4000，对一级光谱在波长为5900A 附近，它刚能辨认的两谱线的波长差为多少？）答：λλd kN R == 所以，400015900⨯==kNd λλ=1.475AG【实验内容】 1．将分光计调整为待测状态；2．光栅位置的调节①光栅刻线与分光计主轴平行； ②光栅平面与平行光管垂直。

衍射光栅原理衍射光栅是一种利用衍射现象制造的光学元件，它可以对光进行衍射，从而产生干涉条纹，广泛应用于光谱仪、激光器、光学通信等领域。

衍射光栅原理是基于光的波动性和干涉现象，下面我们将详细介绍衍射光栅的原理。

首先，衍射光栅是由一系列平行的透明条纹组成的，这些条纹可以是等宽的透明条纹，也可以是透明-不透明的周期性结构。

当入射光线照射到光栅上时，光波会受到衍射现象的影响，发生弯曲和干涉，最终形成衍射图样。

其次，衍射光栅的原理可以用赫布理论来解释。

赫布理论认为，光波通过光栅时，会被分成许多个次波，这些次波在空间中相互干涉，形成明暗相间的衍射图样。

根据赫布理论，我们可以计算出不同波长的光在衍射光栅上的衍射角度，从而实现光谱分析和波长测量。

另外，衍射光栅原理还涉及到光栅常数和衍射级数的概念。

光栅常数是指光栅上相邻两个透明条纹之间的距离，它决定了衍射光栅对入射光的衍射效果。

而衍射级数则表示在衍射图样中的明暗条纹的级数，它与光波的波长和光栅常数有关。

最后，衍射光栅原理在实际应用中具有重要意义。

通过精确控制光栅的结构和参数，可以实现对入射光的波长、偏振状态等特性的精确调控，从而广泛应用于光谱仪、激光器、光学通信等领域。

同时，衍射光栅还可以用于光学成像、光学信息处理等方面，为光学技术的发展提供了重要支持。

总之，衍射光栅原理是基于光的波动性和干涉现象，利用光栅的周期结构对光进行衍射，从而实现对光波特性的精确调控。

它在光学技术领域具有重要应用，对光学仪器的性能和功能起着关键作用。

希望通过本文的介绍，读者能够更加深入地理解衍射光栅原理，并进一步应用于实际工程中。

光的衍射与光栅的原理光的衍射与光栅是光学中重要的概念与现象。

光的衍射指的是光通过物体边缘或孔洞时发生的弯曲现象，而光栅则是由许多平行的凹槽所构成的光学元件，能够对光进行衍射并形成特定的衍射图样。

本文将介绍光的衍射和光栅的原理，以及它们的应用。

一、光的衍射原理光的衍射是指当光传播过程中遇到障碍物、孔洞或物体边缘时，会发生弯曲和扩散现象。

这一现象可以用波动理论解释，即光是以波的形式传播的。

光的衍射现象在我们日常生活中有许多实例，例如太阳光照射到窗户上时会出现明暗相间的斑驳光斑，这就是由光的衍射引起的。

光的衍射现象可以通过夫琅禾费衍射公式来计算和描述，该公式为：sinθ = nλ/d，其中θ是衍射角，n是衍射级数，λ是光的波长，d是衍射物品尺寸。

衍射角θ越大，衍射现象就越明显。

当θ趋近于零时，衍射现象也会减弱。

光的衍射现象在科学研究、光学器件设计和实验教学等领域有着广泛的应用。

利用光的衍射可实现光栅分光仪、激光干涉仪、光波导器件等光学设备的设计与制造。

二、光栅的原理光栅是由许多平行的凹槽所构成的光学元件，用于对光进行衍射和分光。

光栅由于其特殊的结构，可以在特定条件下形成明亮的主极大和暗淡的次级极大，使衍射光线出现明显的衍射图案。

对于一维光栅，光栅的凹槽间距决定了衍射光的方向和角度。

当入射光照射到光栅上时，根据衍射原理，光将被分为多个不同角度的衍射光束。

这些衍射光束会与相邻的光束干涉，形成明亮和暗淡的衍射图样。

其中，主极大是衍射图样中最明亮的部分，而次级极大则是暗淡的区域。

光栅是一种重要的光学元件，在分光仪、激光器、摄谱仪等光学仪器中有着广泛的应用。

利用光栅的衍射特性，可以实现光的分光、波长测量和光谱分析等任务。

三、光的衍射与光栅的应用1. 分光仪：光栅分光仪是一种常见的光谱仪器，利用光栅的衍射特性分离光的不同波长成分，实现光的分光和波长测量。

光栅分光仪广泛应用于物理、化学、天文学等领域的光谱分析。

2. 激光干涉仪：光栅可用于激光干涉仪的制造。

三棱镜折射原理三棱镜是一种常见的光学器件，它可以将光线分解成不同的颜色，同时也可以改变光线的传播方向。

这种神奇的光学器件是通过折射原理来实现的。

那么，什么是三棱镜的折射原理呢？首先，我们需要了解一下什么是折射。

折射是光线从一种介质传播到另一种介质时，由于介质的密度不同而改变传播方向的现象。

当光线从一种介质射入另一种介质时，会发生折射现象，其折射角度与入射角度之间存在一定的关系，这就是著名的折射定律。

而三棱镜的折射原理正是基于这一折射定律。

三棱镜通常由玻璃或其他透明材料制成，它的形状是一个三角形棱镜，可以将光线分解成不同的颜色。

当平行光线射入三棱镜时，根据不同颜色的折射率不同，会产生不同的折射角度，从而使得光线在三棱镜内部发生分散。

这就是三棱镜的分光效应，也是基于折射原理实现的。

除了分光效应，三棱镜还可以改变光线的传播方向。

当光线通过三棱镜的一侧表面射入时，会发生折射，而当光线从另一侧表面射出时，同样也会发生折射。

这种折射会使得光线的传播方向发生改变，这就是三棱镜的折射效应。

三棱镜的折射原理不仅在光学实验中有着重要的应用，同时也在实际生活中有着广泛的应用。

例如，在光谱分析、激光技术、眼镜制造等领域都有着三棱镜的身影。

它的折射原理不仅让我们对光学现象有了更深入的了解，同时也为科学研究和工程技术提供了重要的支持。

总之，三棱镜的折射原理是基于折射定律，利用不同介质的折射率差异来实现光线的分解和传播方向的改变。

它不仅在理论研究中有着重要的作用，同时也在实际应用中发挥着重要的作用。

通过深入研究三棱镜的折射原理，可以更好地理解光学现象，同时也可以为光学技术的发展提供有力支持。

三棱镜折射原理三棱镜是一种常见的光学器件，它能够将光线折射并分离成不同的颜色。

这种现象的背后是三棱镜的折射原理。

在本文中，我们将深入探讨三棱镜的折射原理及其相关知识。

首先，让我们来了解一下折射是什么。

折射是光线从一种介质传播到另一种介质时，由于介质的光密度不同而改变传播方向的现象。

在三棱镜中，当光线从空气等光密度较小的介质射入到三棱镜的玻璃等光密度较大的介质中时，光线就会发生折射现象。

三棱镜的折射原理是基于光的波长不同而产生的。

当白光射入三棱镜时，不同波长的光会被不同程度地折射，因为不同波长的光在介质中的折射率不同。

这样，白光就会被分解成不同颜色的光，形成彩色的光谱。

三棱镜折射原理的实验现象是非常生动的。

我们可以通过将三棱镜放置在阳光下，然后观察光线经过三棱镜后的变化。

我们会看到一道道明亮的彩虹色光谱，这就是因为三棱镜将白光分解成了不同的颜色。

这个实验也被称为光的分光实验，通过它我们可以直观地感受到三棱镜折射原理的奇妙之处。

除了分解白光外，三棱镜还可以将不同颜色的光线合成为白光。

这是因为三棱镜的折射原理是可逆的，即光线在不同介质中的折射方向是相反的。

因此，当不同颜色的光线经过三棱镜折射后再次汇聚在一起时，就会形成白光。

三棱镜折射原理在光学领域有着广泛的应用。

除了分光实验外，三棱镜还可以用于光谱分析、光学仪器的校准、激光技术等领域。

它的折射原理不仅让我们对光的性质有了更深入的理解，同时也为科学研究和技术应用提供了重要的工具。

总之，三棱镜的折射原理是光学领域中一个重要且有趣的现象。

通过对三棱镜折射原理的深入理解，我们不仅可以认识到光的波长对光线传播的影响，还可以探索到光的分解和合成的奥秘。

希望本文能够帮助您更好地理解三棱镜折射原理，并对光学知识有所启发。

衍射光栅实验非垂直入射误差分析***（北京邮电大学通信工程学院，北京市邮编：100876）摘要：衍射光栅由大量相互平行，等宽，等间距的狭缝组成，它利用多缝衍射原理使光发生色散。

由于它具有较大的角色散和较高的分辨本领，已经被广泛用于各种光谱仪中。

本文对衍射光栅实验数据进行了基础的分析，此外还探究了平行光未精确垂直入射光栅对结果的影响。

关键字：光栅；衍射；非垂直；误差；中图分类号：O436.1文献标识码：ANon-normal incidenceerror analysis of diffraction grating experiment***(Beijing University of Telecommunication, School of Electronic Engineering, Beijing, 100876, China)Abstract：Diffraction grating is constituted by a large amount of slits which areof equal width, equally spaced, and paralleled to each other. It uses multi-slit diffraction theory to make light dispersion occurs. Because it has a larger angular dispersion and high resolving power, it has already been widely used in a variety of spectrometers. This paperexplore the influence of the parallel incident light is not precise vertical grating on the results , in addition to the basic analysis of the experimental data of the diffraction grating.Keywords:grating;diffraction;non-normal incidence; error；1.引言衍射光栅是极其精密的光谱分光元件，作为各种光谱仪器的核心元件广泛应用于石油化工，医药卫生，食品，生物，环保等国民经济和科学研究的各个领域。

三棱镜折射率测定的不同方法比较姓名:YUE摘要：折射率为一光学常数，它表示光在介质中传播时，介质对光的一种特征。

折射率是反映透明介质材料光学性质的一个重要参数。

测量三棱镜的折射率，常用的方法很多，其中最小偏向角法和布儒斯特角法是大学物理中运用到的两个重要实验，此外还可以利用临界角法（全反射法）来测量三棱镜的折射率。

根据对这三种方法的实验原理、实验步骤以及对实验的误差进行分析比较，总结得出各种测量方法的优点与缺点。

关键词：最小偏向角；布儒斯特角；临界角；折射率引言在生产和科学研究中往往需要测定一些固体和液体的折射率。

三棱镜的折射率可以用很多方法和仪器来测量，方法和仪器的选择取决于对测量结果精度的要求。

在分光计上用最小偏向角法测量棱镜的折射率可以达到较高的精度，所测折射率的大小不受限制。

同时最小偏向角法还可以用来测定光栅常数。

因此，学习和掌握三棱镜最小偏向角的测量原理和方法，有很大的实用意义。

布儒斯特角法测量三棱镜折射率原理简单，过程复杂。

一般对布儒斯特角的测量，利用高校物理实验室都有的测量液体折射率实验装置,可以既简单又较精确地测量布儒斯特角,并验证布儒斯特定律。

但是一般实验中常利用目测消光的方法来测量，由于目测的不精确性就给结果造成了较大的误差。

所以在实验中我们利用功率功率激光探头来测量光强，减小实验误差。

临界法（全反射法）属于比较测量，利用光学中的全发射，光从三棱镜射入空气中，入射角为某一数值时，会发生全反射，而且这种方法的实验步骤与最小偏向角法相似，操作过程简单。

一、实验原理1.1 分光计简介分光计是一种常用的光学仪器，实际上就是一种精密的测角仪。

在几何光学实验中，主要用来测定棱镜角，光束偏向角等，而在物理光学实验中，加上分光元件（棱镜、光栅）即可作为分光仪器，用来观察光谱，测量光谱线的波长等。

分光计的测量原理：光源发出的光经过准直管后变成平行光,平行光经载物台上的光学元件折射、反射或衍射后改变了传播方向,绕中心转轴转动的望远镜先后接收到方向没有改变和改变后的平行光，然后由读数圆盘读出望远镜前后两个位置所处的角度，即可由相关公式计算出望远镜的转动角度。

三棱镜的折射原理
因为同一种介质对各种单色光的折射率不同，所以通过三棱镜时，各单色光的偏折角不同。

因此，白色光通过三棱镜会将各单色光分开，形成红、橙、黄、绿、蓝、靛、紫七种色光即色散。

三棱镜是光学上横截面为三角形的透明体。

它是由透明材料作成的截面呈三角形的光学仪器，属于色散棱镜的一种，能够使复色光在通过棱镜时发生色散。

光从棱镜的一个侧面射入，从另一个侧面射出，出射光线将向底面（第三个侧面）偏折，偏折角的大小与棱镜的折射率，棱镜的顶角和入射角有关。

白光是由各种单色光组成的复色光；同一种介质对不同色光的折射率不同；不同色光在同一介质中传播的速度不同。

据牛顿推论：太阳的白光是由七色光混合而成，白光通过三棱镜的分解叫做色散，彩虹就是许多小水滴为太阳白光的色散。

光的色散与衍射光的色散现象与衍射光栅实验在光学领域中，色散和衍射是两个重要的现象。

色散是指光在介质中传播时，由于不同频率的光具有不同的折射率，导致光线分离成不同颜色的现象。

而衍射则是指光通过边缘或孔径等障碍物时，发生弯曲和扩散的现象。

本文将探讨光的色散及衍射现象，并介绍衍射光栅实验。

1. 光的色散光的色散现象是由光的频率和介质的折射率之间的关系引起的。

当光通过一个透明介质时，由于不同频率的光在介质中传播的速度不同，导致光线折射的角度也不同，从而发生色散现象。

这是由于介质中的原子或分子对光的吸收和发射作用的结果。

常见的色散现象包括色散三原色、斯涅尔定律和色散角的计算。

色散三原色是指在光通过三棱镜等介质时，光被分解为红、绿、蓝三种基本颜色。

斯涅尔定律是描述光通过界面两侧的折射角与入射角之间关系的定律。

色散角则是指入射角为一定值时，不同频率的光线分离的角度。

2. 衍射衍射是光通过边缘或孔径等障碍物时发生的一种现象。

当光线通过障碍物时，障碍物会使光线进行弯曲和扩散，产生交叠和干涉现象，形成衍射图样。

衍射的弯曲和扩散效应由杨氏衍射实验第一次证实。

根据衍射现象产生的图样特点，可以将衍射分为菲涅耳衍射和菲拉格衍射。

菲涅耳衍射是指当光源和观察点距离较近时，衍射波前近似于球面波，其衍射图样改变了观察点上的波的相位和幅度。

而菲拉格衍射是指光源和观察点距离较远时，衍射波前近似为平面波，其衍射图样主要是通过波的干涉和衍射产生。

3. 衍射光栅实验衍射光栅是一种常用于研究光的衍射现象的实验装置。

它由许多平行且等间距排列的透明条纹组成，其中交替的透明和不透明区域形成了一系列光栅。

当平行入射的光线通过光栅时，光栅的周期性结构会导致光线发生衍射。

在衍射光栅实验中，观察者可以观察到一系列明暗相间的衍射条纹。

这些衍射条纹的间距和分布规律与光线的波长和光栅的特性有关。

通过测量衍射条纹的间距和角度，可以计算出光的波长以及光栅的间距等参数。

三棱镜的反射原理
三棱镜是一种光学器件，它由一块透明的材料制成，有三个平面光面，形状像一个三角形。

当光束通过三棱镜时，光线会发生折射和反射，因而实现了对光的分光和偏折。

三棱镜的反射原理基于光在不同介质中传播时的折射规律。

当光线从一个介质进入另一个介质时，光线会改变传播方向。

这是因为不同介质中光的传播速度不同，根据斯涅尔定律可以得知光线在不同介质中的折射角。

当光线垂直入射到三棱镜的一个光面上时，根据反射定律，该光线会以相同的角度反射出来。

当光线斜向入射时，该光线会发生折射和反射，并沿不同的方向传播。

由于光的不同波长会在不同介质中以不同的速度传播，所以不同波长的光线会有不同的折射角度。

通过调整三棱镜的角度和入射光线的角度，可以使得不同波长的光线分离出来，形成彩虹色的光谱。

这是因为三棱镜对不同波长的光线有不同的折射率，使得光线发生色散现象。

总之，三棱镜的反射原理是基于光的折射和反射规律，通过光在不同介质中的传播速度不同，实现对光的分光和偏折。
