adams常用函数【原创】

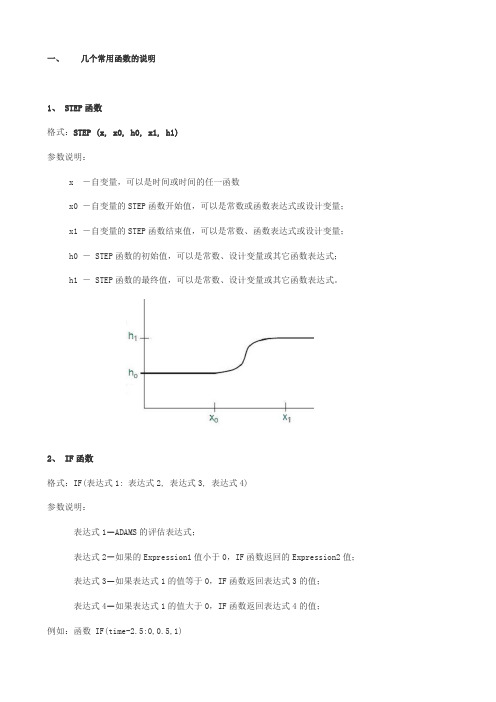

一、几个常用函数的说明1、 STEP函数格式：STEP (x, x0, h0, x1, h1)参数说明：x ―自变量，可以是时间或时间的任一函数x0 ―自变量的STEP函数开始值，可以是常数或函数表达式或设计变量；x1 ―自变量的STEP函数结束值，可以是常数、函数表达式或设计变量；h0 ― STEP函数的初始值，可以是常数、设计变量或其它函数表达式；h1 ― STEP函数的最终值，可以是常数、设计变量或其它函数表达式。

2、 IF函数格式：IF(表达式1: 表达式2, 表达式3, 表达式4)参数说明：表达式1－ADAMS的评估表达式；表达式2－如果的Expression1值小于0，IF函数返回的Expression2值；表达式3－如果表达式1的值等于0，IF函数返回表达式3的值；表达式4－如果表达式1的值大于0，IF函数返回表达式4的值；例如：函数IF(time-2.5:0,0.5,1)结果：0.0 if time < 2.50.5 if time = 2.51.0 if time >2.53、AKISPL函数格式：AKISPL (First Independent Variable, Second Independent Variable，Spline Name, Derivati ve Order)参数说明：First Independent Variable ——spline中的第一个自变量Second Independent Variable(可选) ——spline中的第二自变量Spline Name ——数据单元spline的名称Derivative Order(可选) ——插值点的微分阶数，一般用0就可以了例如：function = AKISPL(DX(marker_1, marker_2), 0, spline_1)spline_1用下表中的离散数据定义：AKISPL的拟合曲线如下：二、实例说明1、分段函数的表示在ADMA中如何输入力或位移、速度、加速度等的分段曲线，这一直是一个值得注意的问题。

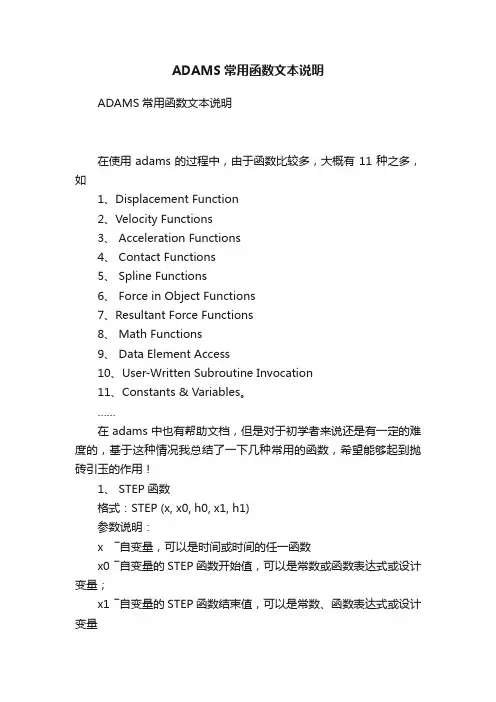

ADAMS常用函数文本说明在使用adams的过程中，由于函数比较多，大概有11种之多，如1、Displacement Function2、V elocity Functions3、Acceleration Functions4、Contact Functions5、Spline Functions6、Force in Object Functions7、Resultant Force Functions8、Math Functions9、Data Element Access10、User-Written Subroutine Invocation11、Constants & V ariables。

……在adams中也有帮助文档，但是对于初学者来说还是有一定的难度的，基于这种情况我总结了一下几种常用的函数，希望能够起到抛砖引玉的作用！1、STEP函数格式：STEP (x, x0, h0, x1, h1)参数说明：x―自变量，可以是时间或时间的任一函数x0 ―自变量的STEP函数开始值，可以是常数或函数表达式或设计变量；x1 ―自变量的STEP函数结束值，可以是常数、函数表达式或设计变量h0 ― STEP函数的初始值，可以是常数、设计变量或其它函数表达式h1 ― STEP函数的最终值，可以是常数、设计变量或其它函数表达式2、IF函数格式：IF(表达式1: 表达式2, 表达式3, 表达式4)参数说明：表达式1－ADAMS的评估表达式；表达式2－如果的Expression1值小于0，IF函数返回的Expression2值；表达式3－如果表达式1的值等于0，IF函数返回表达式3的值；表达式4－如果表达式1的值大于0，IF函数返回表达式4的值；例如：函数IF(time-2.5:0,0.5,1)结果：0.0 if time < 2.50.5 if time = 2.51.0 if time >2.53、AKISPL函数格式：AKISPL (First Independent V ariable, Second Independent V ariable，Spline Name, Derivative Order)参数说明：First Independent V ariable——spline中的第一个自变量Second Independent V ariable (可选) ——spline中的第二自变量Spline Name——数据单元spline的名称Derivative Order (可选) ——插值点的微分阶数，一般用0就可以function = AKISPL(DX(marker_1, marker_2, marker_2), 0, spline_1)spline_1用下表中的离散数据定义自变量x 函数值y-4.0 -3.6-3.0 -2.5-2.0 -1.2-1.0 -0.40.0 0.01 0.42 1.23 2.54 3.64、碰撞函数impact其实质是：用只抗压缩的非线性的弹簧阻尼方法近似计算出单边碰撞力。

ADAMS常用函数总结在使用adams的过程中，由于函数比较多，大概有11种之多，如1、Displacement Fu nction 2、Velocity Functions 3、Acceleration Functions 4、Contact Functions 5、Spline Functions 6、Force in Object Functions 7、Resultant Force Functi ons 8、Math Functions 9、Data Element Access 10、User-Written SubroutineInvocation 11、Constants & Variables。

在adams中也有帮助文档，但是对于初学者来说还是有一定的难度的，基于这种情况我总结了一下几种常用的函数，希望能够起到抛砖引玉的作用！1、STEP函数格式：STEP (x, x0, h0, x1, h1)参数说明：x―自变量，可以是时间或时间的任一函数x0 ―自变量的STEP函数开始值，可以是常数或函数表达式或设计变量；x1 ―自变量的STEP函数结束值，可以是常数、函数表达式或设计变量h0 ―STEP函数的初始值，可以是常数、设计变量或其它函数表达式h1 ―STEP函数的最终值，可以是常数、设计变量或其它函数表达式2、IF函数格式：IF(表达式1: 表达式2, 表达式3, 表达式4)参数说明：表达式1－ADAMS的评估表达式；表达式2－如果的Expression1值小于0，IF函数返回的Expression2值；表达式3－如果表达式1的值等于0，IF函数返回表达式3的值；表达式4－如果表达式1的值大于0，IF函数返回表达式4的值；例如：函数IF(time-2.5:0,0.5,1)结果：0.0 if time < 2.50.5 if time = 2.51.0 if time >2.53、AKISPL函数格式：AKISPL (First Independent Variable, Second Independent Variable，SplineName, Derivative Order)参数说明：First Independent Variable——spline中的第一个自变量Second Independent Variable (可选) ——spline中的第二自变量Spline Name——数据单元spline的名称Derivative Order (可选) ——插值点的微分阶数，一般用0就可以function = AKISPL(DX(marker_1, marker_2, marker_2), 0, spline_1)spline_1用下表中的离散数据定义自变量x 函数值y-4.0 -3.6-3.0 -2.5-2.0 -1.2-1.0 -0.40.0 0.01 0.42 1.23 2.54 3.64、碰撞函数impact其实质是：用只抗压缩的非线性的弹簧阻尼方法近似计算出单边碰撞力。

ADAMS/View函数及ADAMS/Solver函数的类型及建立ADAMS/View函数包括设计函数Design-Time Functions与运行函数Run-Time Functions两种类型，函数的建立对应有表达式模式和运行模式两种。

表达式模式下在设计过程中对设计函数求值，而运行模式下会在仿真过程中对运行函数进行计算更新。

ADAMS/Solver函数支持ADAMS/View运行模式下的函数，在仿真过程中采用ADAMS/Solver 解算时对这些函数进行计算更新。

建立表达式模式下的函数在进行建立表达式、产生和修改需要计算的测量及建立设计函数等操作时，会采用表达式模式。

在建立表达式时，首先在接受表达式的文本框处右击，然后选择“Parameterize”再选择“Expression Euilder”，进入建立设计函数表达式对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

在产生和修改需要计算的测量时，首先在“Build”菜单中选择“Measure”，然后指向“Computed”，再选择“New”或“Modified”确定是新建还是修改，进入产生和修改需要计算的测量对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

在建立设计函数时，首先在“Build”菜单中选择“Function”，然后选择“New”或“Modified”确定是新建还是修改，进入产生和修改设计函数对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

建立运行模式下的函数在进行建立运行函数、产生和修改函数型的测量等操作时，会采用运行模式。

在建立运行函数时，首先在接受表达式的文本框处右击，然后选择“Function Euilder”，进入建立运行函数表达式对话框。

在该对话框中输入表达式，然后单击“OK”完成操作。

在产生和修改函数型的测量时，首先在“Build”菜单中选择“Measure”，然后指向“Function”，再选择“New”或“Modified”确定是新建还是修改，进入产生和修改函数型的度量对话框。

Adams常用函数step可能是最常用的:step(time,0,0,1,50)+step(time,4,0,6,-100)+step(tme,9,0,10,50)函数原形STEP(A,x1,h1,x2,h2)解释：由数组A的x值，生成区间（x1，h1）至（x2，h2）之间的阶梯曲线，返回y值的数据。

举个常用的例子。

比如STEP(time,1,0,2,100)time在adams中是个递增的变量，相当于一个数组。

那么step的返回值就是随着time变化的值。

这个例子将表示在time从（1，2）的过程中，返回值将从0，100。

看看例子，两个小球，一个使用step 函数设置了位移，另外一个是参考。

当然，这个变化过程，adams使用了缓和的图形，从其位移图中可以看出来。

step既然是个返回值，就可以使用加减法了。

如上例，如果设置下面的小球的位移如下：STEP(time,1,0,2,100)+step(time,2,0,3,400)+step(time,3,0,4,-200)1.以前用过碰撞函数，有单向和双向函数的区分，其中系统的球面等碰撞为其特例！IMPACT (Displacement Variable, Veloci t y Variable, Trigger forDisplacement Variable, Stiffness Coefficient, Stiffness Force Exponent,Damping Coefficient, Damping Ramp-up Distance)BISTOP (Displacement Variable, Velocity Variable, Low Trigger forDisplacement Variable, High Trigger for Displacement Variable, StiffnessCoefficient, Stiffness Force Exponent, Damping Coefficient, DampingRamp-up Distance)2.if函数这个函数最好不要使用，他的使用会带来突变，会使运算的时候不收敛。

ADAMS常用函数文本说明ADAMS常用函数文本说明在使用adams的过程中，由于函数比较多，大概有11种之多，如1、Displacement Function2、Velocity Functions3、 Acceleration Functions4、 Contact Functions5、 Spline Functions6、 Force in Object Functions7、Resultant Force Functions8、 Math Functions9、 Data Element Access10、User-Written Subroutine Invocation11、Constants & Variables。

……在adams中也有帮助文档，但是对于初学者来说还是有一定的难度的，基于这种情况我总结了一下几种常用的函数，希望能够起到抛砖引玉的作用！1、 STEP函数格式：STEP (x, x0, h0, x1, h1)参数说明：x ―自变量，可以是时间或时间的任一函数x0 ―自变量的STEP函数开始值，可以是常数或函数表达式或设计变量；x1 ―自变量的STEP函数结束值，可以是常数、函数表达式或设计变量h0 ― STEP函数的初始值，可以是常数、设计变量或其它函数表达式h1 ― STEP函数的最终值，可以是常数、设计变量或其它函数表达式2、 IF函数格式：IF(表达式1: 表达式2, 表达式3, 表达式4)参数说明：表达式1－ADAMS的评估表达式；表达式2－如果的Expression1值小于0，IF函数返回的Expression2值；表达式3－如果表达式1的值等于0，IF函数返回表达式3的值；表达式4－如果表达式1的值大于0，IF函数返回表达式4的值；例如：函数 IF(time-2.5:0,0.5,1)结果： 0.0 if time < 2.50.5 if time = 2.51.0 if time >2.53、AKISPL函数格式：AKISPL (First Independent Variable, Second Independent Variable，Spline Name, Derivative Order) 参数说明：First Independent Variable ——spline中的第一个自变量Second Independent Variable (可选) ——spline中的第二自变量Spline Name ——数据单元spline的名称Derivative Order (可选) ——插值点的微分阶数，一般用0就可以function = AKISPL(DX(marker_1, marker_2, marker_2), 0, spline_1)spline_1用下表中的离散数据定义自变量x 函数值y-4.0 -3.6-3.0 -2.5-2.0 -1.2-1.0 -0.40.0 0.01 0.42 1.23 2.54 3.64、碰撞函数impact其实质是：用只抗压缩的非线性的弹簧阻尼方法近似计算出单边碰撞力。

样条差值函数Akima Fitting Method(AKISPL)定义:由曲线或者曲面返回曲线的导数或者曲线的拟合值。

通过Akima样条曲线拟合方法,使用一系列离散点来拟合曲线。

格式:AKISPL(第一独立变量,第二独立变量,样条函数名,求导阶数)自变量:第一独立变量(必须)--代表样条中第一独立变量的实数变量。

第二独立变量(必须)-- 代表样条中第二独立变量的实数变量。

样条函数名字(必须)—已存在的数据样条实体的名字,定义了用作拟合的一系列离散点。

求导阶树(可选)—在求离散点时用作求导的阶树。

其合法值为:*0—返回曲线坐标值。

*1—返回一阶导数值。

*2—返回二阶导数值。

注意:当拟合曲面时,不必指明Derivative Order(求导阶数)。

例子:某样条曲线,spline_1,其定义的离散点如下表所示。

使用Akima样条拟合方法将这些离散点生成拟合函数。

既然样条曲线定义的是曲线而不是曲面, 因此, 将Second Independent Variable(第二独立变量)设置为零。

在下列例子中,给出了独立变量的值和数据,AKISPL返回拟合值:f = AKISPL(DX(marker_1, marker_2, marker_2), 0, spline_1)由以上拟合点生成的样条曲线如下图所示:CURVE定义:CURVE 函数定义了一条B 样条曲线或者以CURVE 声明创建的用户自定义曲线。

格式: CURVE (alpha, iord, comp, id)自变量:alpha —确定独立变量α的值的实变量,其中CURVE 函数计算曲线。

如果曲线是以CURVE 计算的B 样条曲线, α的取值范围为11-≤≤α。

如果曲线是通过CURSUB 计算得出,alpha 的去值范围为MAXPAR MINPAR ≤≤α。

Iord —定义CURVE 函数中求导阶树的整数值。

其合法值为 *0—返回曲线坐标。

*1—返回一阶偏导。

一、几个常用函数的说明1、 STEP函数格式：STEP (x, x0, h0, x1, h1)参数说明：x ―自变量，可以是时间或时间的任一函数x0 ―自变量的STEP函数开始值，可以是常数或函数表达式或设计变量；x1 ―自变量的STEP函数结束值，可以是常数、函数表达式或设计变量；h0 ― STEP函数的初始值，可以是常数、设计变量或其它函数表达式；h1 ― STEP函数的最终值，可以是常数、设计变量或其它函数表达式。

2、 IF函数格式：IF(表达式1: 表达式2, 表达式3, 表达式4)参数说明：表达式1－ADAMS的评估表达式；表达式2－如果的Expression1值小于0，IF函数返回的Expression2值；表达式3－如果表达式1的值等于0，IF函数返回表达式3的值；表达式4－如果表达式1的值大于0，IF函数返回表达式4的值；例如：函数IF(time-2.5:0,0.5,1)结果：0.0 if time < 2.50.5 if time = 2.51.0 if time >2.53、AKISPL函数格式：AKISPL (First Independent Variable, Second Independent Variable，Spline Name, Derivati ve Order)参数说明：First Independent Variable ——spline中的第一个自变量Second Independent Variable(可选) ——spline中的第二自变量Spline Name ——数据单元spline的名称Derivative Order(可选) ——插值点的微分阶数，一般用0就可以了例如：function = AKISPL(DX(marker_1, marker_2), 0, spline_1)spline_1用下表中的离散数据定义：AKISPL的拟合曲线如下：二、实例说明1、分段函数的表示在ADMA中如何输入力或位移、速度、加速度等的分段曲线，这一直是一个值得注意的问题。
