高压验电器、验电器种类

高压验电器验电器又称测电器、试电器或电压指示器，根据所使用的工作电压，高压验电器一般制成10KV和35KV两种。

验电器是检验电气设备、电器、导线上是否有电的一种专用安全工具。

当每次断开电源进行检修时，必须先用它验明设备确实无电后，方可进行工作。

图5-3（a）220KV高压验电器图5-3（b）10KV验电器高压验电器又称高压测电器，10KV高压验电器由1 握柄、2 护环、3 固紧螺钉、4 氖管窗、5 金属钩、6 氖管组成，如下图所示：图5-4高压验电器结构图高压验电器使用时注意事项（1）必须使用电压和被验设备电压等级一致的合格验电器。

验电操作顺序应按照验电“三步骤”进行，即在验电前，应将验电器在带电的设备上验电，以验证验电器是否良好，然后再在已停电的设备进出线两侧逐相验电。

当验明无电后再把验电器在带电设备上复核一下，看其是否良好。

（2）验电时，应戴绝缘手套，验电器应逐渐靠近带电部分，直到氖灯发亮为止，验电器不要立即直接触击带电部分。

（3）验电时，验电器不应装接地线，除非在木梯、木杆上验电，不接地不能指示者，才可能装接地线。

（4）验电器用后应存放在匣内，置于干燥处，避免积灰和受潮。

检查方法：（1）验电器标签、合格证完好，并在有效试验合格期内；（2）检查外观无破损、工作触头和绝缘部分有无污垢、损伤、裂纹；（3）检查指示氖灯是否损坏、失灵。

无损伤和脏污；（4）按压工作触头试验按钮，检查声光报警正常；（5）绝缘杆身连接完好可靠。

试验周期：对高压验电器应每年试验一次，一般验电器对试验分发光电压试验和耐压试验两部分，试验标准见下表所示。

验电器的功能与使用
一、验电器的种类和功能特点
验电器是电工工作中常使用的检测仪表之一，是用于检测导线和电气设备是否带电的检测工具。

在电工操作中，验电器分为高压验电器和低压验电器两种。

1高压验电器
下图为高压验电器，高压验电器多用于检测500V以上的高压。

可以分为接触式高压验电器和非接触式高压验电器。

接触式高压验电器由手柄、金属感应探头、指示灯等构成；非接触式高压验电器由手柄、感应测试端、开关按钮、指示灯或扬声器等构成。

2低压验电器
低压验电器多用于检测12-500V的低压，如下图所示，低压验电器可分为低压氖管验电器与低压电子验电器。

低压氖管验电器由金属探头、电阻、氖管、尾部金属部分以及弹簧等构成；低压电子验电器由金属探头、指示灯、显示屏、按钮等构成。

二、验电器的使用规范
验电器在使用时要严格遵守操作规范，否则极易引起触电事故。

1高压验电器的使用规范
如下图所示，高压验电器的手柄长度不够时，可以使用绝缘物体延长手柄，应当用佩戴绝缘手套的手去握住高压验电器的手柄，不能将手越过护环，再将高压验电器的金属探头接触待测高压线缆，或使用感应部位靠近高压线缆，高压验电器上的蜂鸣器发出报警声，证明该高压线缆正常。

2低压验电器的使用规范
使用低压氖管验电器时，用一只手握住验电器，食指按住尾部的金属部分，将其插入220V电源插座的相线孔中，若电源插座带电，低压氖管验电器中的氖管发光。

使用低压电子验电器时，按住“直测按钮”，将验电器插入相线孔时，低压电子验电器的显示屏上即会显示出测量的电压，指示灯亮。

当插入零线孔时，低压电子验电器的显示屏上无电压显示，指示灯不亮。

下图为低压验电器的使用规范。

1. 电工基本操作技能编码：1.01常用工具的使用与维护一、目的与目标掌握电工常用工具的使用与维护方法。

二、技能实践与操作步骤1．验电笔验电笔又叫验电器，分为高压和低压验电器。

(1) 低压验电器有笔式、旋具式、数显式等。

使用时用手指触及笔尾金属体，将笔尖触及带电体，并将氖管朝向自己。

(2) 高压验电器由金属钩、氖管、绝缘棒、护环和握柄等组成。

使用时，应戴绝缘手套，右手握住验电器的握柄(切勿超过护环部分)，最好站在绝缘垫上，并与带电体保持足够的安全距离。

2．螺钉旋具俗称螺丝刀或启子。

它是一种紧固和拆卸螺钉的工具。

3．电工钢丝钳是一种夹持和剪切工具。

刃口可剪切导线，侧口可剪切钢丝。

4．尖嘴钳其头部尖细，适用于在狭小的空间夹持较小的螺钉、垫圈、导线及将导线弯成一定的圆弧等。

5．剥线钳是剥除导线端头绝缘层的工具。

6．电工刀是用来剖削导线绝缘层的工具，其背部可刮除导线表面的氧化层。

7．活扳手用来紧固或松开螺母的工具。

8．电工防护用具（1）安全带是登高超过2.5m时必须使用的安全防护用品。

（2）绝缘手套;、绝缘靴用于具有触电危险的场合时穿戴。

（3）绝缘垫用作脚垫来进行高压操作，防止出现触电事故。

（4）绝缘拉杆主要用于拉开或闭合高压隔离开关、跌落式熔断器等。

9．专用工具（1）断线钳专门用于剪切较粗的金属丝、电线、电缆等。

（2）喷灯用于大截面导线连接处的加固搪锡熔接、母线弯曲成型等。

（3）紧线钳是架空线路施工中用作拉紧导线或钢丝的专用工具。

（4）登高工具进行架空线施工和高处作业的专用工具。

包括踏板、脚扣、梯子等。

（5）压接钳是制作大截面导线接线鼻子的压接工具。

有手动压接钳、液压压接钳等。

编码:1.02使用万用表一、目的与目标(1).了解万用表的性能。

(2).了解万用表量程的选择方法。

(3).正确使用万用表测量直流电流、直流电压、交流电压、电阻等二、技能实践与操作步骤1. 指针式万用表图1-1 MF-30型万用表面板示意图图1-2 DT-830型数字式万用表面板示意图(1).水平放置。

常用基本电工工具及仪器仪表电工在安装和维修各种供配电电路、电气设备时，都离不开各种电工工具。

常用的电工工具种类繁多，用途广泛，下面将逐一介绍。

一验电器为能直观地确定电器设备、线路是否带电，使用验电器是一种及方便又简单的方法。

验电器是一种电工常用的工具。

验电器分低压验电器和高压验电器。

1.1、低压验电器低压验电器又称测电笔（简称电笔），检测范围为60～500V，有钢笔式和螺丝刀式两种。

验电笔只能在380V以下的电压系统和设备上使用。

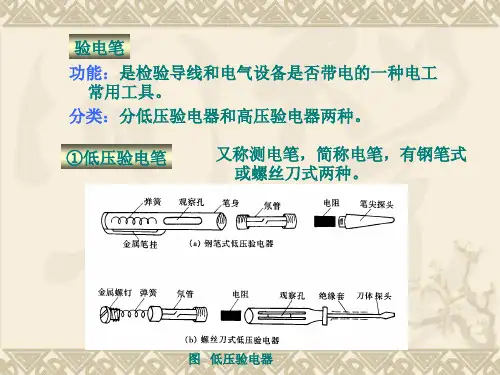

笔式低压验电器由笔尖（工作触头）、电阻、氖管、弹簧和笔身等组成。

如图1—1所示图1-1低压验电器（a）笔式低压验电器（b）螺丝刀式低压验电器低压验电器使用时，必须按照图1-2所示的正确方法握笔。

以手指触及笔尾的金属体，使氖管小窗背光朝向自己。

当用电笔测试带电体时，电流经电体、电笔、人体到大地形成通电回路，只要带电体与大地之间电位差超过60V时，电笔中的氖管就发光。

图1-2低压验电器握法（a）笔式握法；（b）螺丝刀法低压验电器可作下列用途的测试：①区别电压的高低测试时可根据氖管发光的强弱来估计电压的高低。

②区别相线与零线在交流电路中，当验电器触及导线时氖管发亮的即是相线，正常的情况下，零线是不发光的。

③区别直流电和交流电交流电通过验电笔时，氖管的两个极同时发亮，直流电通过验电笔时，氖管的两个极只有一个发亮。

④识别相线碰壳用验电笔触及电机、变压器等电气设备外壳，若氖管发亮，说明该设备相线有碰壳现象。

如果壳体有良好的接地装置，氖管是不会发光的。

⑤识别相线接地用验电笔触及三相三线制星形接法的交流电时，有两根比通常稍亮，而另一根亮度较暗，则较暗的相线有接地现象，但还不太严重。

如果两根很亮，而另一根不亮，则这一相有接地现象。

在三相四线制电路中，当单相接地后，中线用验电笔测量时，也会发亮。

低压验电器的使用方法和注意事项：(1)测试带电体前，一定先要测试已知有电的电源，以检查电笔中的氖泡能否正常发光。

常用基本电工工具及仪器仪表电工在安装和维修各种供配电电路、电气设备时，都离不开各种电工工具。

常用的电工工具种类繁多，用途广泛，下面将逐一介绍。

一验电器为能直观地确定电器设备、线路是否带电，使用验电器是一种及方便又简单的方法。

验电器是一种电工常用的工具。

验电器分低压验电器和高压验电器。

1.1、低压验电器低压验电器又称测电笔（简称电笔），检测范围为60～500V，有钢笔式和螺丝刀式两种。

验电笔只能在380V以下的电压系统和设备上使用。

笔式低压验电器由笔尖（工作触头）、电阻、氖管、弹簧和笔身等组成。

如图1—1所示图1-1低压验电器（a）笔式低压验电器（b）螺丝刀式低压验电器低压验电器使用时，必须按照图1-2所示的正确方法握笔。

以手指触及笔尾的金属体，使氖管小窗背光朝向自己。

当用电笔测试带电体时，电流经电体、电笔、人体到大地形成通电回路，只要带电体与大地之间电位差超过60V时，电笔中的氖管就发光。

图1-2低压验电器握法（a）笔式握法；（b）螺丝刀法低压验电器可作下列用途的测试：①区别电压的高低测试时可根据氖管发光的强弱来估计电压的高低。

②区别相线与零线在交流电路中，当验电器触及导线时氖管发亮的即是相线，正常的情况下，零线是不发光的。

③区别直流电和交流电交流电通过验电笔时，氖管的两个极同时发亮，直流电通过验电笔时，氖管的两个极只有一个发亮。

④识别相线碰壳用验电笔触及电机、变压器等电气设备外壳，若氖管发亮，说明该设备相线有碰壳现象。

如果壳体有良好的接地装置，氖管是不会发光的。

⑤识别相线接地用验电笔触及三相三线制星形接法的交流电时，有两根比通常稍亮，而另一根亮度较暗，则较暗的相线有接地现象，但还不太严重。

如果两根很亮，而另一根不亮，则这一相有接地现象。

在三相四线制电路中，当单相接地后，中线用验电笔测量时，也会发亮。

低压验电器的使用方法和注意事项：(1)测试带电体前，一定先要测试已知有电的电源，以检查电笔中的氖泡能否正常发光。

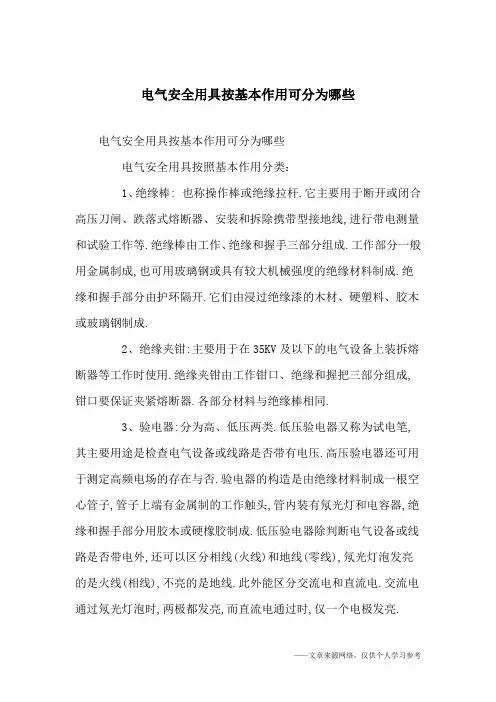

电气安全用具按基本作用可分为哪些电气安全用具按基本作用可分为哪些电气安全用具按照基本作用分类：1、绝缘棒: 也称操作棒或绝缘拉杆.它主要用于断开或闭合高压刀闸、跌落式熔断器、安装和拆除携带型接地线,进行带电测量和试验工作等.绝缘棒由工作、绝缘和握手三部分组成.工作部分一般用金属制成,也可用玻璃钢或具有较大机械强度的绝缘材料制成.绝缘和握手部分由护环隔开.它们由浸过绝缘漆的木材、硬塑料、胶木或玻璃钢制成.2、绝缘夹钳:主要用于在35KV及以下的电气设备上装拆熔断器等工作时使用.绝缘夹钳由工作钳口、绝缘和握把三部分组成,钳口要保证夹紧熔断器.各部分材料与绝缘棒相同.3、验电器:分为高、低压两类.低压验电器又称为试电笔,其主要用途是检查电气设备或线路是否带有电压.高压验电器还可用于测定高频电场的存在与否.验电器的构造是由绝缘材料制成一根空心管子,管子上端有金属制的工作触头,管内装有氖光灯和电容器,绝缘和握手部分用胶木或硬橡胶制成.低压验电器除判断电气设备或线路是否带电外,还可以区分相线(火线)和地线(零线),氖光灯泡发亮的是火线(相线),不亮的是地线.此外能区分交流电和直流电.交流电通过氖光灯泡时,两极都发亮,而直流电通过时,仅一个电极发亮.4、绝缘手套和绝缘靴:它们由特种橡胶制成,一般作为辅助安全用具.但绝缘手套可作为在低压带电设备或线路上工作的基本安全用具,而绝缘靴在任何电压等级下可作为防护跨步电压的基本安全用具.5、绝缘台、绝缘垫和绝缘毯:它们均系辅助安全用具.绝缘台用干燥的木板或木条制成站台的最小尺寸是0.8×0.8米,四角用绝缘瓷并作台脚,其高度不得小于10厘米.绝缘垫和绝缘毯由特种橡胶制成,表面有防滑槽纹,厚度不小于5毫米.绝缘垫的最小尺寸为0.8×0.8米,绝缘毯最小宽度为0.8米,长度依需要而定.一般用于铺设在高、低压开关柜前,作固定的辅助安全用具.。

常用电工工具仪器仪表【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）常用电工工具与仪表的使用一、试电笔低压验电器又称试电笔，是检验导线、电器是否带电的一种常用工具，检测范围为50~500V，有钢笔式、旋具式和组合式多种。

低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等局部组成，如图使用时，必须手指触及笔尾的金属局部，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下列图所示。

当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时，电笔中的氖管就会发光。

考前须知：●使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好，方可使用。

●验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体。

●验电时，手指必须触及笔尾的金属体，否那么带电体也会误判为非带电体。

●验电时，要防止手指触及笔尖的金属局部，以免造成触电事故。

二、高压验电器高压验电器又称为高压测电器。

主要类型有发光型高压验电器和声光型高压验电器。

发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针〔钩〕等局部组成。

图5-3所示为发光型10kV 高压验电器的结构。

高压验电器使用考前须知：1〕使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应，以免危及操作者人身平安或产生误判。

2〕验电时操作者应带绝缘手套，手握在护环以下局部，同时设专人监护。

同样应在有电设备上先验证验电器性能完好，然后再对被验电设备进行检测。

注意：操作中是将验电器渐渐移向设备，在移近过程中假设有发光或发声指示，那么立即停止验电。

高压验电器验电时的握法如图5-4所示。

3〕高压验电器必须在气候良好的情况下使用，以确保操作人员的平安。

4〕验电时人体与带电体应保持足够的平安距离，10kV以下的电压平安距离应为0.7m以上。

5〕验电器应每半年进行一次预防性试验。

高压验电器标准高压验电器，也称作高压电测量仪，是用于测量电压的电子仪器。

它们可以用来测量低压电源，也可以用来测量高压电源。

它们一般用于电气设备的正常检查和安全检测，以确保其能正常使用。

高压验电器有不同类型，其功能也有所不同。

一种常见的高压验电器是测电压的。

它们可以测量电压大小，并显示实时电压的数值。

另一种高压验电器是测电阻的。

它们可以使用电流测量电阻，并显示出实时电阻的数值。

还有一种是测周期的，它能够测量电子电路中的脉冲的频率，从而得出准确的周期数值。

此外，高压验电器的使用需要满足一定的安全标准，以保证使用者的安全。

对于使用者来说，应当要慎重使用、按照规定使用、使用正确的电源，并且不能擅自拆开仪器。

为了确保使用者的安全，各国有着相关规定，以规范高压验电器的要求。

例如在中国，《高压验电器标准》是仪器检验机构所推出的一部高压验电器检验标准，该标准规定了高压验电器的性能、可靠性、可用性和其它技术要求的要求。

根据《高压验电器标准》的规定，高压验电器的性能应达到可靠性、可用性、安全性、精度可靠性和耐久性的要求。

其中，可靠性的要求包括产品的稳定性、能满足规定要求的可靠性、仪器的能持续工作的能力以及准确度。

可用性的要求则要求仪器能够正常运行，其功能也能满足使用者的需求。

安全性的要求则要求仪器应能够避免不当使用等可能造成危害的行为。

精度可靠性的要求是关于仪器的精度的要求，要求仪器的精确度达到一定的标准。

耐久性的要求则要求仪器具备较高的可靠性，可以持续一段时间的正常使用，比如能够持续1000小时以上的正常使用时间。

此外，《高压验电器标准》还规定了仪器的外观及使用等。

根据标准，仪器的外观应呈现一致性，具有合理的结构，以便使用者使用和维护。

还有，仪器的使用者应接受正确的培训，以保证仪器的正确使用。

综上所述，《高压验电器标准》是一种用于规范高压验电器的检验标准，它要求高压验电器应具备可靠性、可用性、安全性、精度可靠性和耐久性等。

高压验电器的基本结构高压验电器是一种用于检测电气设备绝缘状况的仪器。

它能够模拟高压环境下的电气工作状态，通过对电气设备的绝缘性能进行测试，以确保设备能够安全可靠地运行。

高压验电器的基本结构包括高压发生器、电容器、绝缘电阻器、绝缘变压器、指示仪表和保护装置等。

其中，高压发生器是整个高压验电器的核心部件，它能够产生高压电场并提供电源给被测设备。

电容器主要用于储存电能，当需要对设备进行放电测试时，电容器能够快速释放电能，产生高压电场。

绝缘电阻器则用于限制电流的流动，以保证被测设备的绝缘性能不受损坏。

绝缘变压器是高压验电器中非常重要的部件，它能够将低压电能转换为高压电能，以满足对被测设备的高压测试需求。

指示仪表是用于显示高压电流、电压等参数的装置，能够直观地反映被测设备的绝缘性能。

保护装置则用于监测高压验电器的工作状态，一旦发生故障或超过安全范围，保护装置能够及时切断电源，确保操作人员的安全。

高压验电器的工作原理是利用高压电场对被测设备进行击穿测试。

在测试过程中，高压发生器会产生高电压，将电容器充电，当电容器充电达到一定程度时，高压发生器会将电容器放电，产生高压电场。

被测设备处于高压电场中，如果设备的绝缘性能良好，电流流动较小，电压稳定；如果设备的绝缘性能不好，电流流动较大，电压波动较大。

通过测量电流和电压的变化，可以判断被测设备的绝缘性能是否合格。

高压验电器具有以下几个特点：首先，它能够模拟真实的高压环境，对设备进行真实可靠的测试。

其次，高压验电器具备自动保护功能，一旦发生故障或超过安全范围，能够及时切断电源，确保操作人员的安全。

再次，高压验电器具有高精度的测量能力，能够准确地测量电流、电压等参数。

最后，高压验电器具有较高的可靠性和稳定性，能够长时间稳定工作，适用于各种工业领域的电气设备测试。

在使用高压验电器时，需要注意以下几点：首先，操作人员必须具备相关的电气知识和经验，了解高压验电器的使用方法和安全操作规程。
