阀门的基本学问通过整理的阀门的基本学问相关文档，渴望对大家有所扶植，感谢观看！阀门的基本学问 1. 按作用和用途分类截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

平安阀：平安阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到平安爱护的目的。

调整阀：调整阀类包括调整阀、节流阀和减压阀，其作用是调整介质的压力、流量等参数。

分流阀：分流阀类包括各种安排阀和疏水阀等，其作用是安排、分别或混合管路中的介质。

2. 按公称压力分类真空阀：指工作压力低于标准大气压的阀门。

低压阀：指公称压力PN ≤1.6Mpa 的阀门。

中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

高压阀：指工称压力PN 为10～80Mpa的阀门。

超高压阀：指公称压力PN≥100Mpa的阀门。

3. 按工作温度分类超低温阀：用于介质工作温度t<－100℃的阀门。

低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

中温阀：用于介质工作温度120℃ 高温阀：用于介质工作温度t>450℃的阀门。

4. 按驱动方式分类自动阀是指不须要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如平安阀、减压阀、疏水阀、止回阀、自动调整阀等。

动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助压缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合，如气-电动阀等。

手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。

当阀门启闭力矩较大时，可在手轮和阀杆之间设置此轮或蜗轮减速器。

必要时，也可以利用万向接头及传动轴进行远距离操作。

阀门知识第一章阀门基础知识1. 阀门基础知识1.1 阀门的分类按用途和作用分类●截断阀类：其作用是接通和截断管路的介质，如闸阀、截止阀、球阀、蝶阀和隔膜阀●调节阀类：其作用主要是用来调节介质的流量、压力和温度等参数，如调节阀、截流阀和减压阀等●止回阀类：其作用主要是防止介质倒流，如止回阀和底阀等●分流阀类：其作用是用来分配、分离或混合管路中的介质，如分配阀、疏水阀等●安全阀类：其作用是防止装置中介质压力超过规定值，从而对管路或设备提供超压安全保护，如各种形式的安全阀●特殊阀类：1）冷冻阀；2）流量控制阀；3）波纹管阀按驱动方式分类●手动阀：此类阀门靠人力操纵手轮、手柄或链轮驱动阀门●动力驱动阀门：此类阀门利用各种动力源进行驱动，主要包括：电动阀、气动阀、液动阀和电磁阀●自动阀：此类阀门不需要外力驱动，而利用介质本身的能量或机构设计来使阀门动作，如止回阀、安全阀、减压阀和疏水阀等按公称通径分类小口径阀门：公称通径DN≤40mm的阀门中口径阀门：公称通径DN50~300mm的阀门大口径阀门：公称通径DN350~1200mm的阀门特大口径阀门：公称通径DN≥1400mm的阀门按公称压力分类●真空阀门：工作压力低于标准大气压●低压阀门：公称压力≤1.6MPa●中压阀门；公称压力2.5Mpa~6.4MPa●高压阀门：公称压力10Mpa~80MPa●超高压阀门：公称压力≥100Mpa按工作温度分类●高温阀门：工作温度高于450℃●中温阀门：工作温度高于或等于120℃，而低于或等于450℃●常温阀门：工作温度高于或等于-40℃，而低于或等于120℃●低温阀门：工作温度高于或等于-100℃，而低于或等于-40℃●超低温阀门（冷冻阀）：工作温度低于-100℃按材质分类●非金属阀类：塑胶（PVC，PVD，PE……），特氟龙（TFE……），……●金属阀类：铁金属（铁，钢，不锈钢，合金钢……），非铁金属（铝，铜……）按制程分类●铸造阀类：砂模，壳模，脱蜡模，压铸……等造模法生产之阀类●锻造阀类：有模锻或自由锻或圆（方）材直接加工生产之阀类●焊接制造阀类：阀体，阀盖分别由若干部分组合焊接制造而成，此类阀必须注意焊接程序规范及其鉴定（WPS和PQR）●射出成型阀类：一般用于PVC，塑胶等非金属阀类之制造通用分类法●这类分类法是既按阀门的工作原理和作用来划分，同时又考虑到阀门结构上的区别，这是目前国内外最常用的分类方法，一般分为：闸阀，截止阀，蝶阀，止回阀，节流阀，隔膜阀，旋塞阀，球阀，减压阀，疏水阀，调节阀，安全阀等1.2 阀门主要技术性能阀门的各项主要技术性能是衡量阀门产品设计水平和加工质量的主要指标。

阀门基础知识1. 阀门的定义阀门是控制管路介质（如水、气、油等）流动方向、流量、压力等参数的装置。

通俗地说，阀门就像是管道上的一个“开关”，能够控制管道中介质的流动和停止。

2. 阀门的种类阀门的种类很多，按照不同标准可以分为多个方面。

按照结构分类：截止阀、球阀、蝶阀、止回阀等；按照用途分类：调节阀、隔膜阀、电磁阀、安全阀等；按照材料分类：铸铁阀、不锈钢阀、铜阀等。

3. 阀门的结构组成阀门由阀体、阀瓣、密封圈、传动机构等组成。

阀体是阀门的主体部分，通常由铸铁、铸钢、不锈钢等材料制成；阀瓣是阀门的开闭部分，通常由金属或弹性材料制成；密封圈则用于保证阀门的密封性；传动机构则用于操作阀门的开闭动作，通常有手动、电动、气动等多种形式。

4. 阀门的工作原理阀门的工作原理可简单概括为：通过操作传动机构改变阀瓣的相对位置，从而改变管道中介质的通道断面积，达到控制介质流量、压力等参数的目的。

阀门的工作方式一般有开关两种，也有调节方式。

5. 阀门的安装要点阀门在安装时需要注意以下几个要点：阀门需要避免出现堵死、挤压、拉伸、变形等现象；阀门在安装时需要保证密封性，避免渗漏；阀门在使用过程中需要定期检查，以确保运行正常；阀门需要根据不同介质进行相应的防腐、防蚀处理。

6. 阀门的维护保养为保证阀门稳定运行、延长使用寿命，需要对阀门进行定期维护保养。

具体措施包括：随时保持阀门清洁干燥；定期检查阀门的密封圈、传动机构等部件是否磨损、老化等；定期润滑阀门的传动部件，确保灵活顺畅；在停用时需要避免介质长时间停留在阀门内部，避免腐蚀。

7. 阀门的市场前景随着工业化和城市化的发展，阀门的应用范围越来越广泛，市场需求不断增长。

阀门行业也在不断发展创新，提升产品品质、技术水平和品牌竞争力，未来市场前景十分广阔。

8. 阀门的发展趋势未来阀门的发展趋势主要包括以下几个方面：一是注重节能环保，推广节能型阀门；二是加强技术创新，提高智能化、信息化水平；三是加强国际合作与竞争，提升中国阀门产业在国际市场的影响力。

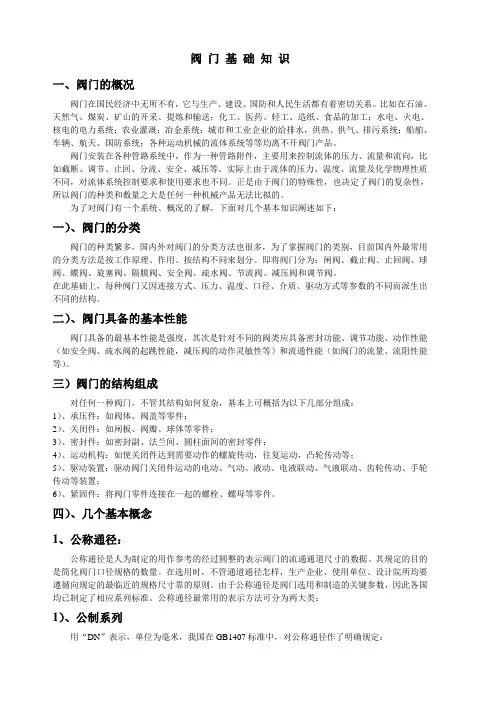

阀门基础知识一、阀门的概况阀门在国民经济中无所不有，它与生产、建设、国防和人民生活都有着密切关系。

比如在石油、天然气、煤炭、矿山的开采、提炼和输送；化工、医药、轻工、造纸、食品的加工；水电、火电、核电的电力系统；农业灌溉；冶金系统；城市和工业企业的给排水，供热、供气、排污系统；船舶、车辆、航天、国防系统；各种运动机械的流体系统等等均离不开阀门产品。

阀门安装在各种管路系统中，作为一种管路附件，主要用来控制流体的压力、流量和流向，比如截断、调节、止回、分流、安全、减压等。

实际上由于流体的压力、温度、流量及化学物理性质不同，对流体系统控制要求和使用要求也不同。

正是由于阀门的特殊性，也决定了阀门的复杂性，所以阀门的种类和数量之大是任何一种机械产品无法比拟的。

为了对阀门有一个系统、概况的了解，下面对几个基本知识阐述如下：一）、阀门的分类阀门的种类繁多，国内外对阀门的分类方法也很多，为了掌握阀门的类别，目前国内外最常用的分类方法是按工作原理、作用、按结构不同来划分。

即将阀门分为：闸阀、截止阀、止回阀、球阀、蝶阀、旋塞阀、隔膜阀、安全阀、疏水阀、节流阀、减压阀和调节阀。

在此基础上，每种阀门又因连接方式、压力、温度、口径、介质、驱动方式等参数的不同而派生出不同的结构。

二）、阀门具备的基本性能阀门具备的最基本性能是强度，其次是针对不同的阀类应具备密封功能、调节功能、动作性能（如安全阀、疏水阀的起跳性能，减压阀的动作灵敏性等）和流通性能（如阀门的流量、流阻性能等）。

三）阀门的结构组成对任何一种阀门，不管其结构如何复杂，基本上可概括为以下几部分组成：1）、承压件：如阀体、阀盖等零件；2）、关闭件：如闸板、阀瓣、球体等零件；3）、密封件：如密封副、法兰间、圆柱面间的密封零件；4）、运动机构：如使关闭件达到需要动作的螺旋传动，往复运动，凸轮传动等；5）、驱动装置：驱动阀门关闭件运动的电动、气动、液动、电液联动、气液联动、齿轮传动、手轮传动等装置；6）、紧固件：将阀门零件连接在一起的螺栓、螺母等零件。

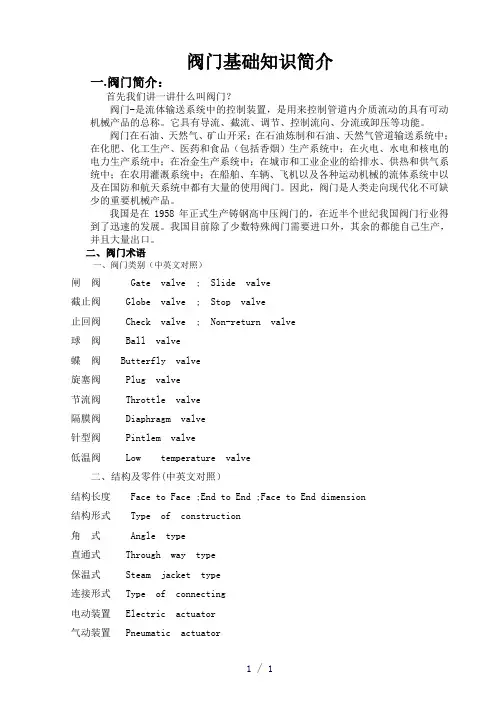

阀门基础知识简介一.阀门简介：首先我们讲一讲什么叫阀门？阀门-是流体输送系统中的控制装置，是用来控制管道内介质流动的具有可动机械产品的总称。

它具有导流、截流、调节、控制流向、分流或卸压等功能。

阀门在石油、天然气、矿山开采；在石油炼制和石油、天然气管道输送系统中；在化肥、化工生产、医药和食品（包括香烟）生产系统中；在火电、水电和核电的电力生产系统中；在冶金生产系统中；在城市和工业企业的给排水、供热和供气系统中；在农用灌溉系统中；在船舶、车辆、飞机以及各种运动机械的流体系统中以及在国防和航天系统中都有大量的使用阀门。

因此，阀门是人类走向现代化不可缺少的重要机械产品。

我国是在1958年正式生产铸钢高中压阀门的，在近半个世纪我国阀门行业得到了迅速的发展。

我国目前除了少数特殊阀门需要进口外，其余的都能自己生产，并且大量出口。

二、阀门术语一、阀门类别（中英文对照）闸阀 Gate valve ; Slide valve截止阀 Globe valve ; Stop valve止回阀 Check valve ; Non-return valve球阀 Ball valve蝶阀 Butterfly valve旋塞阀 Plug valve节流阀 Throttle valve隔膜阀 Diaphragm valve针型阀 Pintlem valve低温阀 Low temperature valve二、结构及零件(中英文对照）结构长度 Face to Face ;End to End ;Face to End dimension结构形式 Type of construction角式 Angle type直通式 Through way type保温式 Steam jacket type连接形式 Type of connecting电动装置 Electric actuator气动装置 Pneumatic actuator齿轮操作 Gear operation手轮操作 Hand wheel阀体 Body阀盖 Bonnet;cover;cap;lid阀瓣 Disc闸板 Wedge阀杆 Stem;Spindle阀杆螺母 Stem nut;Yoke nut填料函 Stuffing box填料压盖 Gland支架 Yoke上密封 Back seat阀座 Seat螺栓 Blot螺母 Nut填料 Packing]球体 Ball销轴 Hinge pin摇杆 Arm ;Hinge密封面 Seal face主要性能参数 Specification公称压力 (PN) Nominal pressure 公称通径（DN） Nominal diameter工作压力 Working pressure壳体试验 Shell test密封试验 Seal test三、其它术语(中英文对照）BW 对焊连接方式SW 承插焊连接方式F.P 全通径BB-螺栓连接阀盖PSB-内压自密封阀盖G.O=齿轮操作BG-伞齿轮PWHT-焊后热处理PCD-中心圆直径H.F=硬质面CS-碳钢FS-锻钢AS-合金钢SS-不锈钢CI-铸铁OS&Y-明杆支架结构三、阀门参数（一）公称尺寸公称尺寸DN是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。

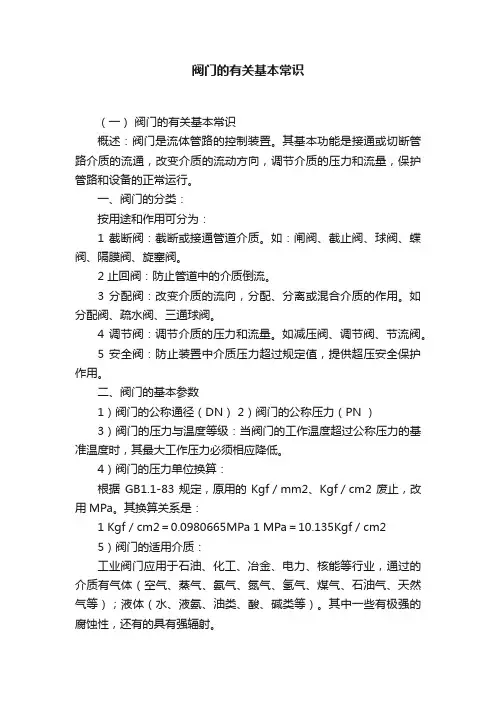

阀门的有关基本常识（一）阀门的有关基本常识概述：阀门是流体管路的控制装置。

其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。

一、阀门的分类：按用途和作用可分为：1 截断阀：截断或接通管道介质。

如：闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀。

2 止回阀：防止管道中的介质倒流。

3 分配阀：改变介质的流向，分配、分离或混合介质的作用。

如分配阀、疏水阀、三通球阀。

4 调节阀：调节介质的压力和流量。

如减压阀、调节阀、节流阀。

5 安全阀：防止装置中介质压力超过规定值，提供超压安全保护作用。

二、阀门的基本参数1）阀门的公称通径（DN） 2）阀门的公称压力（PN ）3）阀门的压力与温度等级：当阀门的工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低。

4）阀门的压力单位换算：根据GB1.1-83规定，原用的Kgf／mm2、Kgf／cm2废止，改用MPa。

其换算关系是：1 Kgf／cm2＝0.0980665MPa 1 MPa＝10.135Kgf／cm25）阀门的适用介质：工业阀门应用于石油、化工、冶金、电力、核能等行业，通过的介质有气体（空气、蒸气、氨气、氮气、氢气、煤气、石油气、天然气等）；液体（水、液氨、油类、酸、碱类等）。

其中一些有极强的腐蚀性，还有的具有强辐射。

三、公称压力分类：1）真空阀：工作压力低于标准大气压。

2）低压阀：公称压力PN≤1.6MPa。

3）中压阀：公称压力 PN为2.5～6.4 MPa。

4）高压阀：公称压力PN为10～80.0 MPa。

5）超高压阀：公称压力PN≥100 MPa。

四、工作温度：1）常温阀：用于介质工作温度-40℃≤t≤120℃ 2）中温阀：用于介质工作温度120℃＜t≤450℃ 3）高温阀：用于介质工作温度t＞450℃ 4）低温阀：用于介质工作温度-100℃≤t≤-40℃ 5）超低温阀：用于介质工作温度t＜-100℃五、连接方法：1）螺纹连接阀门：阀体有内或外螺纹，与管道螺纹连接。

阀门基础知识培训完整版doc（一）引言概述：阀门是管道系统中常用的一种控制装置，用于控制介质的流量、压力、方向和流速。

为了使大家更好地理解和应用阀门，我们准备了一份完整版的阀门基础知识培训文档。

本文档将从五个大点入手，逐步介绍阀门的相关知识，帮助大家全面了解阀门的基本原理和功能。

一、阀门的分类与结构1. 根据阀门的工作原理进行分类a. 手动操作阀门b. 自动操作阀门c. 液压控制阀门d. 气动控制阀门2. 根据阀门的结构特点进行分类a. 直通阀b. 截止阀c. 止回阀d. 调节阀e. 安全阀3. 阀门的常用材料a. 铸铁b. 不锈钢c. 铜合金d. 塑料e. 碳钢4. 阀门的主要部件及其功能a. 阀体b. 阀盖c. 阀瓣d. 阀座e. 传动装置5. 阀门常见故障及处理方法a. 泄漏b. 耐压性能降低c. 操作不灵活d. 寿命缩短e. 渗漏等二、阀门的工作原理与原则1. 阀门的主要工作原理a. 管道介质压力作用b. 阀瓣运动原理c. 阀门密封原理2. 阀门的操作原则a. 手动操作原则b. 自动操作原则c. 液压控制原则d. 气动控制原则3. 阀门的使用限制和注意事项a. 温度限制b. 压力限制c. 介质限制4. 阀门的特殊应用a. 特殊工况下的阀门选择b. 高压、高温条件下的阀门应用c. 腐蚀性介质的阀门材料选择d. 高粘度流体的阀门控制原则5. 阀门的维护与保养a. 定期检查与保养b. 清洗和润滑c. 阀门存放和运输注意事项d. 涂料和涂层的修复三、阀门的选型与安装1. 阀门选型的方法和依据a. 工作压力和温度b. 流体流量和速度c. 介质性质和粘度d. 压力损失和流态特性2. 阀门安装的基本要求a. 安装位置的选择b. 安装方向和流向标识c. 安全阀和泄压装置的设置d. 阀门密封面和管路对齐3. 阀门安装注意事项a. 阀门与管路的连接方式b. 支承和吊挂装置的设计和安装c. 阀门的密封性能测试d. 阀杆和传动装置的调整和校正4. 阀门安装的常见问题及解决方法a. 操作不灵活b. 泄漏c. 串漏d. 噪音过大e. 扭矩不足5. 阀门的调试与验收a. 阀门的打磨和润滑b. 阀门的开合试验c. 阀门的密封性能测试d. 阀门的操作性能验收四、阀门的维修与更换1. 阀门的常见维修操作a. 清洗与润滑b. 阀座研磨和修复c. 阀杆和传动装置的维修d. 阀门密封件的更换2. 阀门的维修工具和设备a. 清洗工具b. 研磨工具c. 润滑工具d. 拆装工具3. 阀门维修的注意事项a. 安全操作规范b. 阀门零件的拆装顺序c. 阀门维修记录和备件管理d. 维修后的阀门试验4. 阀门维修的故障常见原因及处理办法a. 密封面磨损b. 阀杆弯曲或断裂c. 传动装置失灵d. 传动装置漏油e. 阀座和阀瓣接触不紧密5. 阀门的更换和报废a. 阀门更换的条件和方法b. 阀门报废的判定标准c. 阀门报废后的处理总结：本文档详细介绍了阀门的基础知识，包括阀门的分类与结构、工作原理与原则、选型与安装、维修与更换等方面的内容。

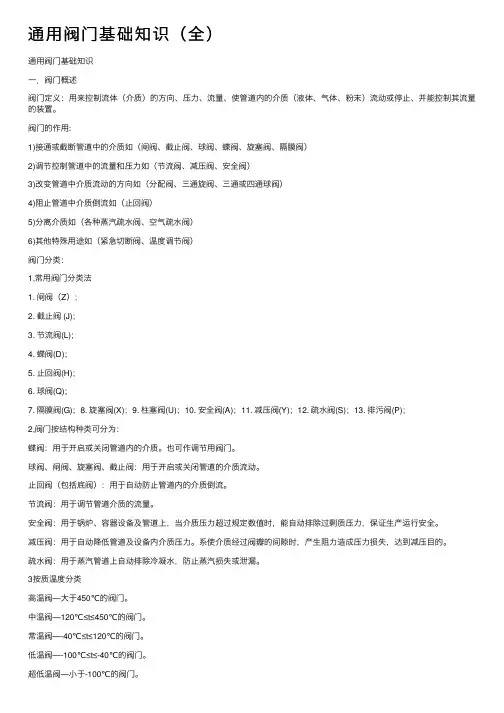

通⽤阀门基础知识（全）通⽤阀门基础知识⼀．阀门概述阀门定义：⽤来控制流体（介质）的⽅向、压⼒、流量、使管道内的介质（液体、⽓体、粉末）流动或停⽌、并能控制其流量的装置。

阀门的作⽤:1)接通或截断管道中的介质如（闸阀、截⽌阀、球阀、蝶阀、旋塞阀、隔膜阀）2)调节控制管道中的流量和压⼒如（节流阀、减压阀、安全阀）3)改变管道中介质流动的⽅向如（分配阀、三通旋阀、三通或四通球阀）4)阻⽌管道中介质倒流如（⽌回阀）5)分离介质如（各种蒸汽疏⽔阀、空⽓疏⽔阀）6)其他特殊⽤途如（紧急切断阀、温度调节阀）阀门分类：1,常⽤阀门分类法1. 闸阀（Z）；2. 截⽌阀 (J)；3. 节流阀(L)；4. 蝶阀(D)；5. ⽌回阀(H)；6. 球阀(Q)；7. 隔膜阀(G)；8. 旋塞阀(X)；9. 柱塞阀(U)；10. 安全阀(A)；11. 减压阀(Y)；12. 疏⽔阀(S)；13. 排污阀(P)；2,阀门按结构种类可分为：蝶阀：⽤于开启或关闭管道内的介质。

也可作调节⽤阀门。

球阀、闸阀、旋塞阀、截⽌阀：⽤于开启或关闭管道的介质流动。

⽌回阀（包括底阀）：⽤于⾃动防⽌管道内的介质倒流。

节流阀：⽤于调节管道介质的流量。

安全阀：⽤于锅炉、容器设备及管道上，当介质压⼒超过规定数值时，能⾃动排除过剩质压⼒，保证⽣产运⾏安全。

减压阀：⽤于⾃动降低管道及设备内介质压⼒。

系使介质经过阀瓣的间隙时，产⽣阻⼒造成压⼒损失，达到减压⽬的。

疏⽔阀：⽤于蒸汽管道上⾃动排除冷凝⽔，防⽌蒸汽损失或泄漏。

3按质温度分类⾼温阀—⼤于450℃的阀门。

中温阀—120℃≤t≤450℃的阀门。

常温阀—-40℃≤t≤120℃的阀门。

低温阀—-100℃≤t≤-40℃的阀门。

超低温阀—⼩于-100℃的阀门。

4按压⼒分类真空阀⼯作压⼒低于标准⼤⽓压的阀门。

低压阀公称压⼒PN ⼩于1.6MPa的阀门。

中压阀公称压⼒PN 2.5~6.4MPa的阀门。

⾼压阀公称压⼒PN10.0~80.0MPa的阀门。
