广联达GBJ V8.0软件培训教材

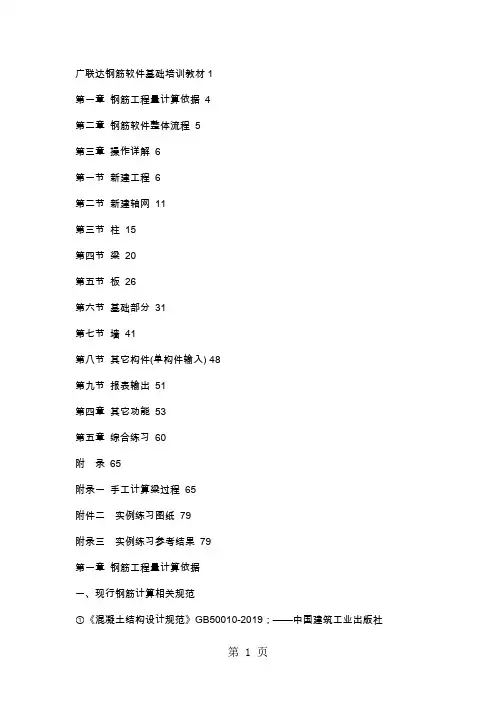

广联达钢筋软件基础培训教材1第一章钢筋工程量计算依据4第二章钢筋软件整体流程5第三章操作详解6第一节新建工程6第二节新建轴网11第三节柱15第四节梁20第五节板26第六节基础部分31第七节墙41第八节其它构件(单构件输入) 48第九节报表输出51第四章其它功能53第五章综合练习60附录65附录一手工计算梁过程65附件二实例练习图纸79附录三实例练习参考结果79第一章钢筋工程量计算依据一、现行钢筋计算相关规范①《混凝土结构设计规范》GB50010-2019；——中国建筑工业出版社该“规范”于2019年4月1日起施行，主要内容有：混凝土结构基本设计规定、材料、结构分析、承载力极限状态计算及正常使用极限状态验算、构造及构件、结构构件抗震设计及有关附录；它适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土承重结构的设计；不适用于轻骨料混凝土及其它特种混凝土结构的设计。

②《混凝土结构工程施工质量验收规范》GB50204-2019的规定；——中国建筑工业出版社③《建筑物抗震构造详图》03G329-1；——中国建筑标准设计研究所出版④《混凝土结构施工图平面整体表示方法制图规则及构造详图》系列图集，简称“平法”G101-X系列：00G101、03G101-1、03G101-2、04G101-3、04G101-4。

——中国建筑标准设计研究所出版二、“平法”发展历程及适用范围1996年由陈青来、刘其祥等主编的《混凝土结构施工图平面整体表示方法制图规则和构造详图》（以下简称“平法”）96G101在全国正式推广，平法的表达形式是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。

它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，大大提高了设计和施工的规范性、准确性。

本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区一至四级抗震等级的现浇混凝土框架、剪力墙、框剪和框支剪力墙主体结构施工图的绘制，包括常用的柱、墙、梁三种构件。

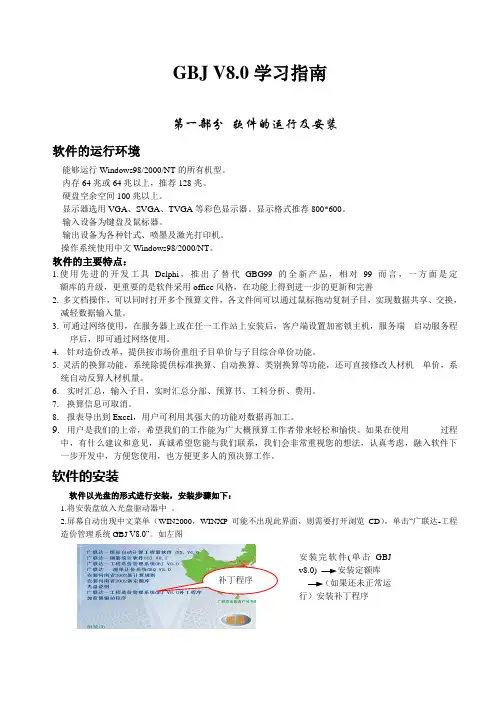

GBJ V8.0学习指南第一部分软件的运行及安装软件的运行环境能够运行Windows98/2000/NT的所有机型。

内存64兆或64兆以上，推荐128兆。

硬盘空余空间100兆以上。

显示器选用VGA、SVGA、TVGA等彩色显示器。

显示格式推荐800*600。

输入设备为键盘及鼠标器。

输出设备为各种针式、喷墨及激光打印机。

操作系统使用中文Windows98/2000/NT。

软件的主要特点：1.使用先进的开发工具Delphi，推出了替代GBG99的全新产品，相对99而言，一方面是定额库的升级，更重要的是软件采用office风格，在功能上得到进一步的更新和完善2.多文档操作，可以同时打开多个预算文件，各文件间可以通过鼠标拖动复制子目，实现数据共享、交换，减轻数据输入量。

3.可通过网络使用，在服务器上或在任一工作站上安装后，客户端设置加密锁主机，服务端启动服务程序后，即可通过网络使用。

4.针对造价改革，提供按市场价重组子目单价与子目综合单价功能。

5.灵活的换算功能，系统除提供标准换算、自动换算、类别换算等功能，还可直接修改人材机单价，系统自动反算人材机量。

6.实时汇总，输入子目，实时汇总分部、预算书、工料分析、费用。

7.换算信息可取消。

8.报表导出到Excel，用户可利用其强大的功能对数据再加工。

9.用户是我们的上帝，希望我们的工作能为广大概预算工作者带来轻松和愉快。

如果在使用过程中，有什么建议和意见，真诚希望您能与我们联系，我们会非常重视您的想法，认真考虑，融入软件下一步开发中，方便您使用，也方便更多人的预决算工作。

软件的安装软件以光盘的形式进行安装，安装步骤如下：1.将安装盘放入光盘驱动器中。

2.屏幕自动出现中文菜单（WIN2000，WINXP可能不出现此界面，则需要打开浏览CD），单击“广联达-工程造价管理系统GBJ V8.0”。

如左图软件的安装流程如下图：定额库的安装操作步骤如下图：注意：您在拿到新版本软件后，执行安装程序，程序会自动将原程序覆盖，而不影响您原来做过的工程。

在您使用GCL8.0时，推荐您按照下面的流程进行算量。

单元1、启动软件 (2)单元2、新建工程 (2)单元3、新建楼层 (4)单元4、新建轴网 (5)单元5、墙 (8)单元6、门，窗，过梁 (12)单元7、柱 (17)单元8、梁 (19)单元9、板 (21)单元10、斜板 (23)单元11、房间 (25)单元12、屋面 (27)单元13、散水，建筑面积，平整场地 (29)单元14、三维显示，查看工程量 (32)单元15、独基，基坑 (35)单元16、表格输入 (38)单元17、报表输出 (40)1单元1、启动软件(详细讲解可以参看视频01新建工程楼层)1、双击桌面上“广联达工程量清单整体解决方案”快捷图标。

2、左键单击选择“图形算量软件GCL8.0”。

单元2、新建工程(详细讲解可以参看视频01新建工程楼层)1、打开软件，左键单击“新建向导”，进入“新建工程”界面。

2、输入工程名称，选择标书模式、计算规则、清单库和定额库。

提示：1、如果是定额模式，只选择定额规则和定额库。

2、注意不要勾选“自动生成默认构件”。

23、点击“下一步”，按照工程图纸输入“工程信息”，“编制信息”，“辅助信息”。

提示：室外地坪相对标高会影响土方量和外墙装修的工程量，外墙裙高度会影响外墙装修的工程量。

34、点击下一步，出现完成界面，直接点击“完成”按钮，即完成新建工程步骤。

单元3、新建楼层(详细讲解可以参看视频01新建工程楼层)工程建立之后，首先要建立建筑物楼层高度的相关信息，即设置立面高度方面的信息。

1、根据图纸，新建楼层，点击“添加楼层”，添加新的楼层。

2、修改层高为实际高度，层高的单位为“m”。

提示：1、当建筑物有地下室时，基础层指的是最底层地下室以下的部分，当建筑物没有地下室时，可以把首层以下的部分定义为基础层。

2、如果有地下室，添加楼层后，需要将地下室的楼层编码（如-1，-2）输入到楼层编码中。

4单元4、新建轴网(详细讲解可以参看视频02新建轴网)一、新建轴网1、左键单击“绘图输入”，进入绘图界面，切换到“轴网”，在菜单栏点击“轴网管理”。

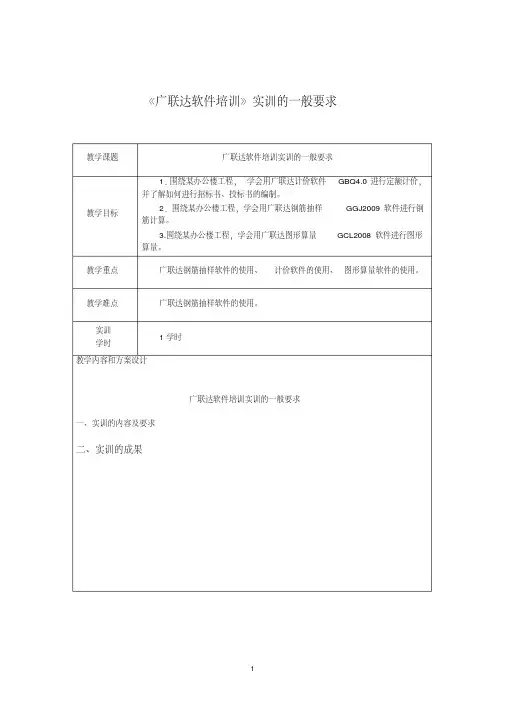

《广联达软件培训》实训的一般要求教学课题广联达软件培训实训的一般要求
教学目标
1．围绕某办公楼工程，学会用广联达计价软件GBQ4.0进行定额计价，并了解如何进行招标书、投标书的编制。

2．围绕某办公楼工程，学会用广联达钢筋抽样GGJ2009软件进行钢筋计算。

3.围绕某办公楼工程，学会用广联达图形算量GCL2008软件进行图形算量。

教学重点广联达钢筋抽样软件的使用、计价软件的使用、图形算量软件的使用。

教学难点广联达钢筋抽样软件的使用。

实训
学时
1学时
教学内容和方案设计
广联达软件培训实训的一般要求
一、实训的内容及要求
二、实训的成果
1。

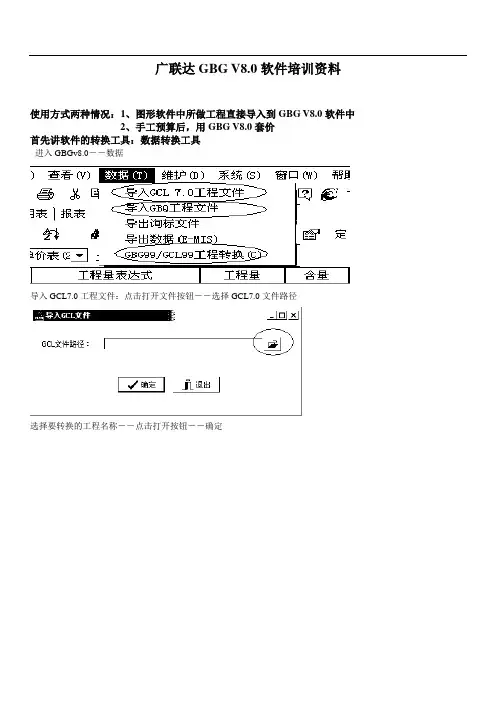

GBG V8.0软件使用方式两种情况：1、图形软件中所做工程直接导入到GBG V8.0软件中2、手工预算后，用GBG V8.0套价首先讲软件的转换工具：数据转换工具进入GBGv8.0――数据导入GCL7.0工程文件：点击打开文件按钮――选择GCL7.0文件路径选择要转换的工程名称――点击打开按钮――确定导入GBQ文件：点击打开文件按钮――选择GBQ文件路径导入GCL99图形文件：选择“转换图形文件”――点击“旧数据位置”后面的打开文件按钮――选择图形文件的路径――选择要转换的工程――点击“新数据位置”后面的打开文件按钮――选择要存放的路径――点击执行转换选择定额――点击确定在弹出的对话框中点击确认――退出以第二种情况为主，进行讲解软件的使用方法软件使用原理：定额+工程量＝报表软件操作流程：1、新建向导（建立新的工程）2、定额及工程量的录入3、换算4、市场价调整5、费用文件的确定6、报表一、新建向导（完成一个新的工程在软件中的建立）1、预算类型【新建向导】－软件首先弹出确定文件窗口，选择文件类型2、模板选择使用原模板使用自定义模板3、定额选择根据实际工程选择相应的定额及其专业4、确定费用文件浏览选择适合工程的费用文件5、确定工程及文件名称填写实际工程名称二、定额的录入1、直接录入（查看定额消耗量）直接在“编号”下输入定额号如：1-12、跟踪录入如果相邻定额号同属一章，可在输第二条子目时，只需输入子目序号，软件自动取章号3、查询录入（章节查询、条件查询）单击预算书页面上方工具条图标，章节查询：单击节点‘+’号，‘+’号变为‘-’号，下级节点展开。

双击查询到的定额条件查询：名称－检索－双击查询到的定额4、借用定额当实际工序和新工艺定额中没有相应的子目，但本地区的另一行业定额中有，如果在软件中安装了该套定额，直接输入时，单击页面左上方定额状态条选择需要的定额。

在输入定额号后类别显示“借”字。

5、补充定额（格式：B：+编号或名称）直接输入B: +编号名称单位工程量单价三、工程量的录入1、以自然单位录入直接输入工程量即可2、以定额单位录入（选择在“预算书设置”里调整）预算书－预算书设置－工程量表达式单位－可以选择定额单位/自然单位3、直接录入工程量直接在工程量表达式中输入数值4、图元公式的录入单击页面工具条上图标，选择要用的公式，填入相应的系数5、变量表录入单击页面工具条上，选择“插入变量”6、工程量表达式（+、－、*、/等）如：直接输入：12*12.3+58*(0.2+0.6+8) 这样的式子四、换算1、系数换算如：人工乘以系数1.2，则1-2□R*1.2（定额号后要敲一个空格健）材料乘以系数1.2，则3-1 □C*1.2人工材料同时进行系数换算，则4-1□R*1.2,C*1.2单价乘以系数2，则4-1 *2机械乘以系数同人工、材料一样2、标准换算单击页面工具条中图标，填入实际数值3、材料换算（界面上一个“材”按钮）单击节点‘+’号，‘+’号变为‘-’号，下级节点展开。

广联达GBG V8.0软件培训资料使用方式两种情况：1、图形软件中所做工程直接导入到GBG V8.0软件中2、手工预算后，用GBG V8.0套价首先讲软件的转换工具：数据转换工具进入GBGv8.0――数据导入GCL7.0工程文件：点击打开文件按钮――选择GCL7.0文件路径选择要转换的工程名称――点击打开按钮――确定导入GBQ文件：点击打开文件按钮――选择GBQ文件路径导入GCL99图形文件：选择“转换图形文件”――点击“旧数据位置”后面的打开文件按钮――选择图形文件的路径――选择要转换的工程――点击“新数据位置”后面的打开文件按钮――选择要存放的路径――点击执行转换选择定额――点击确定在弹出的对话框中点击确认――退出以第二种情况为主，进行讲解软件的使用方法软件使用原理：定额+工程量＝报表软件操作流程：1、新建向导（建立新的工程）2、定额及工程量的录入3、换算4、市场价调整5、费用文件的确定6、报表一、新建向导（完成一个新的工程在软件中的建立）1、预算类型【新建向导】－软件首先弹出确定文件窗口，选择文件类型2、模板选择使用原模板使用自定义模板3、定额选择根据实际工程选择相应的定额及其专业4、确定费用文件浏览选择适合工程的费用文件5、确定工程及文件名称填写实际工程名称二、定额的录入1、直接录入（查看定额消耗量）直接在“编号”下输入定额号如：1-12、跟踪录入如果相邻定额号同属一章，可在输第二条子目时，只需输入子目序号，软件自动取章号3、查询录入（章节查询、条件查询）单击预算书页面上方工具条图标，章节查询：单击节点‘+’号，‘+’号变为‘-’号，下级节点展开。

双击查询到的定额条件查询：名称－检索－双击查询到的定额4、借用定额当实际工序和新工艺定额中没有相应的子目，但本地区的另一行业定额中有，如果在软件中安装了该套定额，直接输入时，单击页面左上方定额状态条选择需要的定额。

在输入定额号后类别显示“借”字。

广联达GBJ V8.0软件培训教材一、有关2003河南省安装定额内容说明：河南省安装工程定额《2003版》单价组成包含定额人工费、定额辅材费、定额机械费、定额综合费。

其中综合费为人工费的99.49%，定额中的人工费单价为21元/工日，人工费附加6.25元/工日包含在定额综合费中，故定额基价中包含的人工费为：21+6.25=27.25元/工日。

根据豫建设标【2008】2号文件规定，从2008年1月1日起人工费执行新的标准，人工费调整为43元/工日（即在取费表中调差15.75元/工日）。

故人工费构成：21+6.25+15.75=43。

成本分析时，收入人工费单价为：43-6.25=36.75元/工日（因人工费中的6.25元/工日属于综合费，不必再单独从综合费中将该部分金额抠出）。

定额中人工费与综合费其他相关解释说明：1.安装综合基价中的综合费用包含哪些费用？当定额子目的人工费或基价调整时，是否也应跟着调整？答：安装综合基价中的综合费包括属于工程成本中的人工费附加、现场经费、企业管理费、财务费用和其他管理费等。

在执行安装综合基价时，如发生人工费或基价调整时，综合费也应跟着作相应调整。

2.当发生人工费或综合基价调整，怎样调整综合费？答：在编制《河南省安装工程单位综合基价（2003）》时，经过测算，综合费是按定额人工费的99.49%计算的，因此当定额子目发生人工费调整时，综合费调整也应按比例进行调整。

3.在执行《河南省安装工程单位综合基价（2003）》的过程中，如发生以各类系数方式计取的费用，如超高施工增加费、高层建筑增加费、脚手架搭拆费等，这些费用中是否考虑了综合费的因素，如没有，应如何计取？答：超高施工增加费、高层建筑增加费、脚手架搭拆费等以各类系数方式计取的费用，没有包括综合费的因素。

因此，在执行中，应按计取这些费用中的人工费的99.49%计取综合费。

一、安装软件：1、将光盘插入光驱内，会自动弹出如下安装界面：安装—广联达建设工程造价管理整体解决方案：对于安装专业来说，在选择安装的内容中，如下可以不进行安装（1、图形算量软件GCL8.0、GCL2008；2、钢筋抽样软件GGJ10.0；3、样例工程；4、标准图集；5、计算规则）安装完成后，会出现加密锁安装程序，按提示步骤进行安装。

广联达培训教程本教程旨在介绍广联达软件的基本使用方法及相关技巧，帮助读者快速上手并提升工作效率。

请按照以下步骤进行学习：第一步：下载和安装广联达软件首先，你需要访问广联达官方网站，通过注册账号获得软件安装包的下载链接。

请注意，广联达软件目前支持Windows和Mac操作系统。

下载完成后，双击安装包进行软件安装。

根据提示进行操作，完成后即可启动广联达软件。

第二步：熟悉软件界面和功能启动广联达软件后，你将看到主界面，界面中包含了各种工具和功能模块。

这里将对其中几个常用的功能进行介绍：1. 文件管理广联达软件允许你创建、打开和保存项目文件。

点击菜单栏的"文件"选项，即可进行相应操作。

请注意定期保存你的项目文件，以免数据丢失。

2. 标注和注释广联达软件提供了丰富的标注和注释工具，方便你在项目中进行批注和标记。

点击工具栏上的标注按钮，选择合适的工具进行使用。

3. 模型编辑广联达软件支持三维模型的创建和编辑。

你可以使用软件提供的建模工具进行模型设计，也可以导入其他软件创建的模型文件进行编辑。

4. 数据分析广联达软件提供了强大的数据分析功能，可以帮助你对项目进行深入的分析和评估。

你可以通过菜单栏中的"数据"选项进行相应操作。

第三步：学习使用基本工具广联达软件拥有许多强大的功能和工具，但作为初学者，你可以先重点学习几个基本工具的使用。

1. 选择工具选择工具允许你选择、移动和修改模型中的元素。

点击工具栏上的选择按钮，然后点击你想要选择的元素即可。

在选择后，你可以对元素进行平移、旋转、缩放等操作。

2. 绘图工具绘图工具允许你在模型中绘制线条、图形和文字等元素。

点击工具栏上的绘图按钮，选择合适的工具进行使用。

例如，你可以使用直线工具绘制直线，使用圆形工具绘制圆形等。

3. 模型分析工具模型分析工具可以帮助你对模型进行分析和评估。

例如，你可以使用剖切工具查看模型内部的结构，使用测量工具测量模型的尺寸等。

广联达算量软件基础培训教材广联达算量软件基础培训教材随着计算机技术的迅猛发展，计算机辅助设计软件的应用越来越广泛，算量软件则是其中重要的一种。

广联达算量软件是目前计算机辅助设计领域常用的算量软件之一，广泛应用于建筑工程设计和施工过程中，大大提高了工程设计效率和质量。

为了使新人能够更快更好地上手使用广联达算量软件，故本文将为大家详细介绍广联达算量软件基础培训教材。

一、广联达算量软件基础知识1.1 广联达算量软件简介广联达算量软件是计算机辅助设计领域中一种常用的算量软件，主要应用于建筑工程设计和施工过程中。

通过广联达算量软件，用户可以轻松地进行工程材料预算、清单编制等工作，提高了工程设计的效率和质量。

1.2 广联达算量软件的优势广联达算量软件具有以下优势：1.2.1 界面简洁明了广联达算量软件的界面简洁明了，界面操作逻辑清晰，使用户可以迅速上手。

1.2.2 功能强大广联达算量软件具有功能强大的特点，不仅可以进行工程材料预算、清单编制等基本功能，还可以进行材料库管理，支持多种格式的输出和导入等。

1.2.3 数据准确广联达算量软件具有数据准确的特点，用户可根据设计规范及工程实际情况自定义参数，确保数据准确性。

1.3 广联达算量软件的应用范围广联达算量软件广泛应用于建筑工程的预算、工程量清单的编制、招投标等领域，同时也应用于土建、机电等建筑领域。

二、广联达算量软件基础培训教程2.1 广联达算量软件的安装1. 首先在官方网站下载安装包并解压，找到安装程序文件。

2. 双击安装程序，选择安装路径和安装选项。

3. 安装过程中遇到问题及时解决。

安装成功后，在桌面上找到软件快捷方式并启动。

2.2 广联达算量软件的界面介绍1. 工具栏：包括各种操作和工具。

2. 导航栏：包括当前正在编辑的图纸、图层、图形等信息。

3. 状态栏：显示当前鼠标位置和图纸缩放比例等信息。

4. 左侧边栏：提供各种工具和图形库。

5. 中央视图区：显示正在编辑的图形。

GBG V8.0软件使用方式两种情况：1、图形软件中所做工程直接导入到GBG V8.0软件中2、手工预算后，用GBG V8.0套价首先讲软件的转换工具：数据转换工具进入GBGv8.0――数据导入GCL7.0工程文件：点击打开文件按钮――选择GCL7.0文件路径选择要转换的工程名称――点击打开按钮――确定导入GBQ文件：点击打开文件按钮――选择GBQ文件路径导入GCL99图形文件：选择“转换图形文件”――点击“旧数据位置”后面的打开文件按钮――选择图形文件的路径――选择要转换的工程――点击“新数据位置”后面的打开文件按钮――选择要存放的路径――点击执行转换选择定额――点击确定在弹出的对话框中点击确认――退出以第二种情况为主，进行讲解软件的使用方法软件使用原理：定额+工程量＝报表软件操作流程：1、新建向导（建立新的工程）2、定额及工程量的录入3、换算4、市场价调整5、费用文件的确定6、报表一、新建向导（完成一个新的工程在软件中的建立）1、预算类型【新建向导】－软件首先弹出确定文件窗口，选择文件类型2、模板选择使用原模板使用自定义模板3、定额选择根据实际工程选择相应的定额及其专业4、确定费用文件浏览选择适合工程的费用文件5、确定工程及文件名称填写实际工程名称二、定额的录入1、直接录入（查看定额消耗量）直接在“编号”下输入定额号如：1-12、跟踪录入如果相邻定额号同属一章，可在输第二条子目时，只需输入子目序号，软件自动取章号3、查询录入（章节查询、条件查询）单击预算书页面上方工具条图标，章节查询：单击节点‘+’号，‘+’号变为‘-’号，下级节点展开。

双击查询到的定额条件查询：名称－检索－双击查询到的定额4、借用定额当实际工序和新工艺定额中没有相应的子目，但本地区的另一行业定额中有，如果在软件中安装了该套定额，直接输入时，单击页面左上方定额状态条选择需要的定额。

在输入定额号后类别显示“借”字。

5、补充定额（格式：B：+编号或名称）直接输入B: +编号名称单位工程量单价三、工程量的录入1、以自然单位录入直接输入工程量即可2、以定额单位录入（选择在“预算书设置”里调整）预算书－预算书设置－工程量表达式单位－可以选择定额单位/自然单位3、直接录入工程量直接在工程量表达式中输入数值4、图元公式的录入单击页面工具条上图标，选择要用的公式，填入相应的系数5、变量表录入单击页面工具条上，选择“插入变量”6、工程量表达式（+、－、*、/等）如：直接输入：12*12.3+58*(0.2+0.6+8) 这样的式子四、换算1、系数换算如：人工乘以系数1.2，则1-2□ R*1.2（定额号后要敲一个空格健）材料乘以系数 1.2，则3-1 □C*1.2人工材料同时进行系数换算，则4-1□ R*1.2,C*1.2单价乘以系数2，则4-1 *2机械乘以系数同人工、材料一样2、标准换算单击页面工具条中图标，填入实际数值3、材料换算（界面上一个“材”按钮）单击节点‘+’号，‘+’号变为‘-’号，下级节点展开。

2007年广联达软件图形软件基础培训教材前言随着建筑信息化的发展及计算机的迅速普及，工程造价电算化已经成为必然的趋势。

在最近10年中，造价行业已经发生了巨大的变化：中国的基础建筑投资平均每年以15%的速度增长，但造价从业人员的数量，已经不足10年前的80%，造价从业人员的平均年龄比10年前降低了8.47岁，粗略计算目前平均每个造价从业者的工作量大概是10年前的40倍。

在这个过程中电算化起的作用是显而易见的，造价工作者学习、使用计算机辅助工作也是必然的选择，否则一定会跟不上行业的发展，因时间问题，准确性及工作强度过大等原因而退出造价行业。

我们统计过这样一组数据，一根三跨的平面整体表示方法标注的梁，让大家手工计算钢筋，在20分钟能够计算出结果的只有15.224%（截止06年统计参加培训班的624人的结果），与严格按平法图籍要求的计算方法计算的正确结果相比，结果正确的只有0.32%（在624人中只有2个人的结果计算是正确的）。

在学习完广联达算量软件，使用一段时间比较熟练后，用软件在1分钟内能够计算出结果为97.077%（错误的原因是因为录入时疏忽，导致输入错误造成）。

一万平米的工程，利用GCL软件在一天内计算出准确完整工程量也已司空见惯，由此可以看到电算化的重要性、电算化给我们工作上带来的方便及普及电算化的必要性。

为了使各年龄段的造价工作者能够快速的学会使用工程造价算量软件，我们特编制了本教材。

教材的编制只要以怡和具体的工程实例的绘图计算过程为主线，过程中加入常用功能的使用方法及常遇到问题的处理方法，通过讲解+练习的形式以满足初学者和已经会初步使用软件的学习者的需要，也希望通过本教材的学习大家能够掌握学习和使用软件的方法，以便在学习后可以自行学习和测试解决实际应用过程中遇到的使用问题。

本课程的学习目标：一、掌握GCL8.0软件算量的思路、流程和基本方法二、熟练掌握GCL8.0软件常用功能的操作三、能够独立完成《广联达培训楼》工程，学会用软件做工程的思路和方法四、能够对软件计算结果做简单分析，逐步能够把握用软件准确进行图形工程量计算五、如果参加应用培训,您将会获得更多的收获……最后希望大家通过本教材的学习，能够得到点石成金的手指，将软件应用到实际工作中，快速脱离枯燥繁琐的手工计算，走上轻松快乐的电算化造价人生之旅！编者 2007年目录前言 (2)目录 (4)第一章图形算量软件整体流程介绍 (5)第一节软件与手工算量对比 (5)第二节软件算量操作流程 (6)第二章操作详解 ................................................................................................ 错误!未定义书签。
