CT19BW型弹簧操作机构

1. 概述ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。

断路器符合GB1984-2003《交流高压断路器》IEC62271-100:2001《交流高压断路器》等国家及国际标准。

2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。

b) 应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。

c) 海拔: 不超过2000m。

D) 周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。

e) 风速不超过34m/s.f) 来自开关设备和控制设备的振动或地动是可以忽略的。

g) 在二次系统中感应的电磁干扰幅值不超过1.6KV。

3.2 如超出上述正常使用条件，由用户与制造厂协商。

4.技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数5. 结构和工作原理5.1 该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。

弹簧机构及断路器联结的联杆在一个防水的机构箱内。

该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。

5.1.1 断路器灭弧室灭弧室是断路器的主要部件，如图1所示。

断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。

真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。

35kv户外高压真空断路器型号大全及参数规格-根据地区选择产品陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大，安全可靠，可频繁操作，少维护等优点；也可用于联络断路器，切空载长线用开合电容器组的场合。

弹簧机内部构造
弹簧机内部构造
弹簧机是以活塞弹簧为蓄势力源的矩形机构，其内部结构比较复杂。

本文主要介绍其内部构造，以及相关零部件的作用，供读者参考。

弹簧机内部主要由活塞、缸体、活塞杆、活塞头，总成轴等组成。

活塞是弹簧机的主要部件，主要由活塞杆和活塞头组成，活塞杆将活塞头固定在缸体内，形成活塞在缸体内往复运动。

活塞头是活塞的结构部分，一端为磁铁，用以控制弹簧机的方向，另一端有一个磁铁配件，与活塞杆连接，形成活塞在缸体内的往复运动。

缸体是弹簧机的核心部分，它由上油箱、周边支架、进气管、排气管、润滑系统、真空系统等组成。

活塞杆是活塞的重要组成部分，它将活塞头固定在缸体内，形成活塞在缸体内的往复运动。

活塞杆有2种类型：涡轮型和常规型。

涡轮型活塞杆采用齿轮形状，配合涡轮在活塞杆上进行旋转；常规型活塞杆采用锥形状，传动轴向周围进行旋转。

总成轴是弹簧机运动的本源，它主要由驱动轴、动力轴、活节轴等组成。

驱动轴的作用是传递动力，动力轴的作用是为活塞提供能量，活节轴的作用是为动力轴和驱动轴提供传动能力。

上述就是弹簧机内部构造的基本介绍，以及各部件的相关功能，希望对读者有所帮助。

- 1 -。

CTB弹簧操动机构1、概述1.1 产品用途及使用范围、使用条件CT32 型弹簧操动机构可供匹配ZW32-12户外型高压真空断路器及合闸功与之相当的其它户外或户内真空断路器，其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求；机构合闸弹簧储能方式有电动和手动两种，合、分闸操作有电磁铁和手动按钮操作两种。

可进行重合闸操作，具有自由脱扣功能。

手动操动机构具有手动储能、手动合分、过电流保护功能。

电动操动机构具有电动机合分、过电流保护功能。

所配控制器具有涌流、延时和速断保护功能可实现过流保护。

机构储能效率高，噪音小，运行平稳；结构紧凑，合闸功大，体积小，重量轻，寿命长。

本安装使用说明书规定了弹簧操动机构的主要技术参数、产品结构、安装、使用维护的主要方法等内容。

1.2 产品型号1.3 环境条件a. 海拔高度不超过1000米b. 周围空气温度上限+40°C，下限-45°C ( 储运周围空气温度上限+40°C，下限-40°C)。

c. 相对湿度：日平均不大于95% ，月平均不大于90% ；水蒸气压平均不大于2.2×10-3 Mpa ，月平均不大于1.8×10-3 Mpa；d. 无易燃、易爆炸危险、化学腐蚀及剧烈震动的场所。

2、结构特征和工作原理2.1 弹簧操动机构总体结构及特点2 结构及动作原理2.1.1结构特点：机构采用夹板式结构。

储能电机及驱动部分、合闸凸轮及输入轴、输出轴等布置在左右侧板之间，使各部分受力合理，稳定性好。

合闸弹簧、行程开关布置在侧板外侧，便于检修和更换。

合分闸电磁铁布置在夹板外侧的上、下方，安装及拆卸方便。

主要轴两端有滚动轴承，转动灵活，传动效率高。

机构通过固定在左右侧板间的两根钢板上的安装孔，用M10螺钉安装于手车或固定柜及其短路器的基架上。

机构输出轴在机构的前方，且与安装基面平行布置。

操作简单、结构新颖、动作可靠、体积小、机械寿命可达1万次。

CT19弹簧操动机构一.概述CT19弹簧操动机构是专为配真空断路器而设计的，它与ZN28-10真空断路器和ZN28A悬挂式真空断路器匹配可供工矿企业、发电厂及变电站作电气设施的保护和控制之用。

机构合闸弹簧的储能方式有电动机储能和手力储能两种，合闸操作有合闸电磁铁和手按扭操作两种，分闸操作有分闸电磁铁和手按扭操作两种，机械寿命可达10000次。

储能电机额定电压有直流110V、220V，当电机电压为交流电时，增加整流装置。

25kA、31.5kA的电机功率为70W，40kA、50kA电机功率为120W。

不同额定开断电流的断路器的分合闸电磁铁是相同的，尤其是分合闸电磁铁的本体是相同的，分合闸电磁铁额定电压有交直流110V、220V。

图1 机构外形二.结构及动作原理1.储能：图2为机构电机储能部分动作示意图，图2(a)为合闸弹簧处于未储能位置，图2(b)为合闸弹簧处于已储能位置。

图3为手力储能部分动作示意图。

（a）合闸弹簧未储能（b）合闸弹簧已储能图2 机构电机储能部分动作示意图a.电机储能过程如下：如图2示电机通过小齿轮2带动大齿轮3按图示方向转动，大齿轮与储能轴7是空套的，因此，在储能开始时电机只带动大齿轮作空转，当转到固定在大齿轮上的拨叉9与固定在储能轴上的驱动块4卡上以后，大齿轮就通过驱动块带动储能轴也按图示方向转动，挂簧拐臂6与储能轴是键联结，储能轴的转动带动了挂簧拐臂也按图示箭头方向转动，将合闸弹簧15拉长，当合闸弹簧过中后，固定在与储能轴键联结的凸轮8上的滚轮5就紧压在定位板13上，将合闸弹簧的储能状态维持住，储能结束。

在挂簧拐臂过中的同时，一方面挂簧拐臂推动行程开关切断储能电机电源，另一方面固定在中侧板与左侧板之间的轴承14将驱动块上的拨叉顶起保证驱动块与大齿轮可靠脱离，这样，即使电机继续转动也不会将驱动块与拨叉顶坏。

图3 手力储能部分动作示意图b.手力储能过程如下，图3中用专用摇把驱动小锥齿轮3，小锥齿轮3再驱动与之相啮合的锥齿轮5，锥齿轮5带动直齿轮6，驱动大齿轮7按图示方向转动，以后的过程跟电机的储能一样。

弹簧储能操作机构的工作原理！民熔教授解答您的困惑！民熔储能操动机构是一种新型的断路器操动机构。

民熔操动机构的出现对提高断路器的整体性能起到了很大的作用。

由于传统的电磁操动机构在提高合闸速度方面受到限制，其合闸功率也较大，对供电提出了更高的要求。

弹簧储能操动机构采用手动或电动操作，不仅具有较高的合闸速度，而且能实现自动重合闸。

Ct19是一种编号为Ct19的弹簧储能操作机构。

其模型组成及含义如下图所示。

可用于关闭高压开关柜中的2n28高压真空断路器及其它类似的真空断路器。

其性能符合GB1984《交流高压断路器》的要求，主要指标均达到或超过1ec标准。

民熔操作机构合闸弹簧有两种：电动机储能和手动储能；分闸操作包括分闸电磁铁、过流跳闸电磁铁和手动按钮操作；合闸操作包括合闸电磁铁和手动按钮。

1机械部分原理介绍，ct19、ct19b（a）弹簧储能操动机构由电机提供储能动力，通过两级齿轮减速带动储能轴旋转，实现储能弹簧储能。

弹簧储能到位后，摇臂推动行程开关，切断电机电源。

在手动储能过程中，将手动储能操作手柄插入储能摇臂的插座内，然后上下摆动。

棘轮由摇臂上的棘爪驱动，储能轴转动，实现合闸弹簧储能。

操作机构储能完成后，保持储能状态。

如果准备合闸，合闸线圈通电，电磁铁动作。

储能保持状态释放，合闸弹簧迅速释放能量，完成合闸动作。

分闸时，分闸线圈通电使电磁铁动作，联动机构的平衡状态解除。

在断路器的负载力作用下，分闸操作完成。

ct19、ct19b（a）弹簧储能操动机构外形如下图所示。

2电气控制原理下图为ct19民用熔泉储能操动机构电气控制原理图。

图两侧km的两条垂直线为控制电源线，可为AV220V或DC220V 等，当机构处于分闸无储能状态时，行程开关CK常闭触点闭合。

此时，按下储能按钮sb。

中间继电器KA1线圈通电，常开触点kal-1闭合，中间继电器ka2动作ka2的常闭触点ka2-2断开，常开触点ka2-1闭合。

马达M接通电源，开始运转。

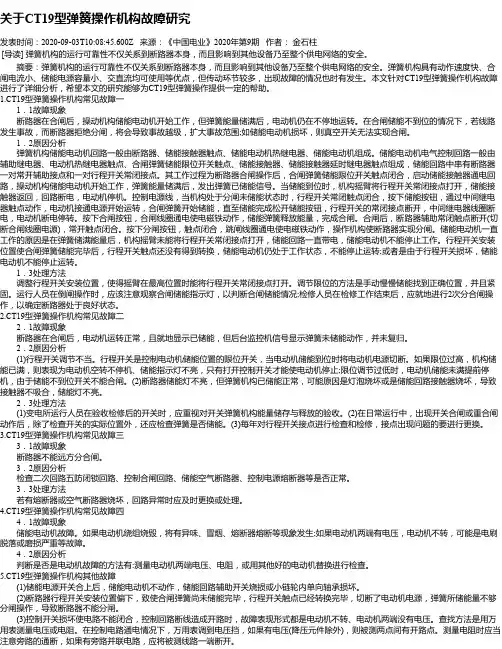

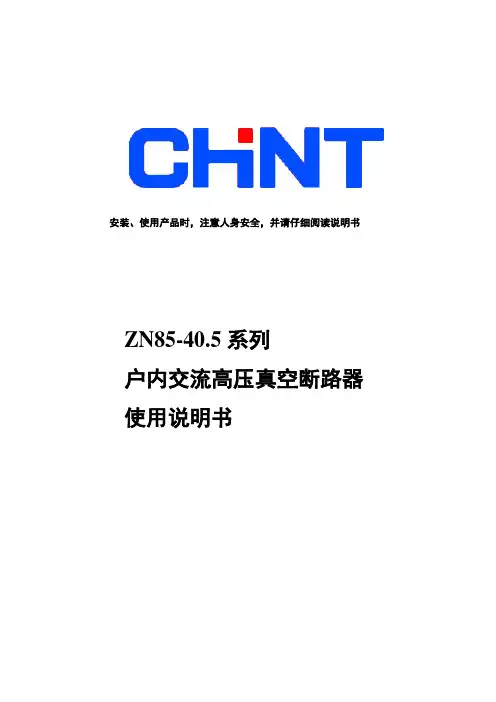

安装、使用产品时，注意人身安全，并请仔细阅读说明书ZN85-40.5系列户内交流高压真空断路器使用说明书目次1. 概述 ---------------------------------------------------- 22. 型号含义 ------------------------------------------------ 23. 使用条件 ------------------------------------------------ 24. 技术参数 ------------------------------------------------ 35. 断路器结构----------------------------------------------- 46. 动作原理 ------------------------------------------------ 67. 产品的外形及安装尺寸 ------------------------------------ 8 8．验收与安装 ---------------------------------------------- 9 9．调试和使用 ---------------------------------------------- 1110. 维护和保养 --------------------------------------------- 1211. 包装、运输和贮存---------------------------------------- 13 12．常见故障及排除方法 ------------------------------------- 14 13. 随机文件及备品配件 ------------------------------------- 141 概述ZN85-40.5系列户内交流高压真空断路器（以下简称“断路器”），适用于三相交流50Hz、35kV的电力系统中，作为发电厂、变电所及工矿企业的保护和控制之用。
