最新NSK轴承后缀代号

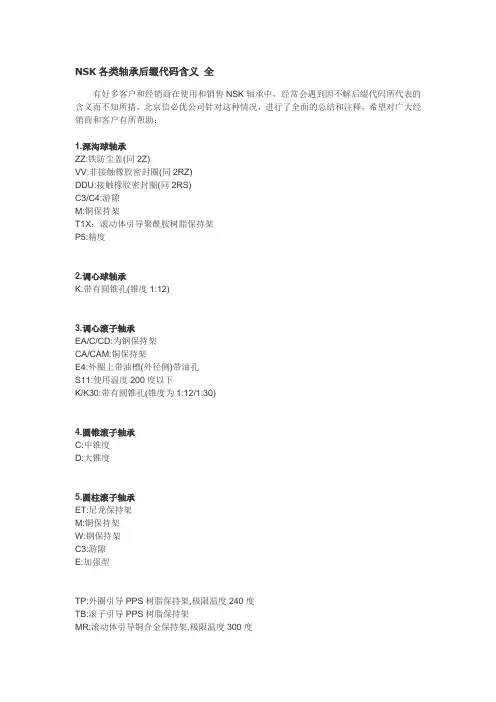

NSK各类轴承后缀代码含义全有好多客户和经销商在使用和销售NSK轴承中，经常会遇到因不解后缀代码所代表的含义而不知所措，北京信必优公司针对这种情况，进行了全面的总结和注释，希望对广大经销商和客户有所帮助：1.深沟球轴承ZZ:铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:铜保持架T1X：滚动体引导聚酰胺树脂保持架P5:精度2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承EA/C/CD:为钢保持架CA/CAM:铜保持架E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:铜保持架W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A/A5/C:角度30/25/15度TYN:聚酰胺树脂保持架SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承TAC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用) 相当于P48.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。

ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
DD，DDU——两面带接触式橡胶密封圈。
V——一面带非接触式橡胶密封圈。
VV——两面带非接触式橡胶密封圈。
（5）NSK轴承套圈形状
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
P0（省略）——公差等级符合JIS标准规定的0级。
P6——公差等级符合JIS标准规定的6级。
P6X——公差等级符合JIS标准规定的6X级。
P5——公差等级符合JIS标准规定的5级。
P4——公差等级符合JIS标准规定的4级。
P2——公差等级符合JIS标准规定的2级。
（9）万帮达机电NSK轴承特殊规格
X26——使用温度限制在150摄氏度以下。
X28——使用温度限制在200摄氏度以下。
X29——使用温度限制在250摄氏度以下。
S11——调心滚子轴承，使用温度限制在200摄氏度以下
E——套圈上有切口或油孔。
E4——外圈上带油槽，油孔。
N——外圈外径带止动槽。
NR——外圈外径带止动槽，止动环。
（6）NSK轴承配合及衬垫
DB——万帮达机电NSK对安装。
+K——外圈带衬垫。
MC4——小型，微型球轴承径向游隙，比MC3游隙大。
MC5——小型，微型球轴承径向游隙，比MC4游隙大。
MC6——小型，微型球轴承径向游隙，比MC5游隙大。
CM——电机用深沟球轴承，圆柱滚子轴承的径向游隙。
CT——电机用圆柱滚子轴承的径向游隙。
（8）万帮达机电NSK轴承公差等级
g——套圈，滚动体为渗碳钢。

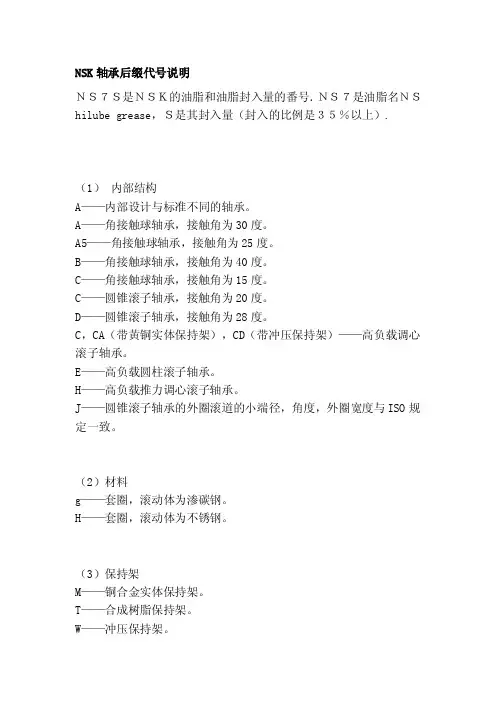

NSK轴承后缀代号说明ＮＳ７Ｓ是ＮＳＫ的油脂和油脂封入量的番号．ＮＳ７是油脂名ＮＳhilube grease，Ｓ是其封入量（封入的比例是３５％以上）.（1）内部结构A——内部设计与标准不同的轴承。

A——角接触球轴承，接触角为30度。

A5——角接触球轴承，接触角为25度。

B——角接触球轴承，接触角为40度。

C——角接触球轴承，接触角为15度。

C——圆锥滚子轴承，接触角为20度。

D——圆锥滚子轴承，接触角为28度。

C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。

E——高负载圆柱滚子轴承。

H——高负载推力调心滚子轴承。

J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致。

（2）材料g——套圈，滚动体为渗碳钢。

H——套圈，滚动体为不锈钢。

（3）保持架M——铜合金实体保持架。

T——合成树脂保持架。

W——冲压保持架。

V——无保持架。

（4）密封圈，防尘盖Z，ZS——一面带钢板防尘盖。

ZZ，ZZS——两面带钢板防尘盖。

D，DU——一面带接触式橡胶密封圈。

DD，DDU——两面带接触式橡胶密封圈。

V——一面带非接触式橡胶密封圈。

VV——两面带非接触式橡胶密封圈。

（5）套圈形状K——圆锥孔，锥度1：12。

K30——圆锥孔，锥度1：30。

E——套圈上有切口或油孔。

E4——外圈上带油槽，油孔。

N——外圈外径带止动槽。

NR——外圈外径带止动槽，止动环。

（6）配合及衬垫DB——背靠背成对安装。

DF——面对面成对安装。

DT——串联成对安装。

+K——外圈带衬垫。

+L——内圈带衬垫。

+KL——内，外圈带衬垫。

H——紧定套的结构代号AH——拆卸套的结构代号HJ——L型档边圈结构代号（7）游隙C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

C5——向心轴承径向游隙，比C4游隙大。

NSK轴承后缀代号说明，下面分不同部分进行说明：接触角代号角接触球轴承A：标准接触角30°A5：标准接触角25°B：标准接触角40°C：标准接触角15°圆锥滚子轴承省略：接触角17°以下C：接触角约20°D：接触角25°内部代号A：内部设计与标准不同的J：圆锥滚子轴承的外圈轨道的小端径、角度、外圈宽度与ISO规定一致。

C、CA、CD、EA：调心滚子轴承E：圆柱滚子轴承E：向心及推力调心滚子轴承HR：圆锥滚子轴承材料代号g：套圈、滚动体是渗炭钢。

h：套圈、滚动体是不锈钢。

保持架代号M：铜合金车制保持架W：冲压保持架T：合成树脂保持架V：无保持架外观代号密封圈、防尘盖Z、ZS：一侧钢板防尘盖ZZ、ZZS：两侧钢板防尘盖DU：一侧接触橡胶密封圈DDU：两侧接触橡胶密封圈V：一侧非接触橡胶密封圈VV：两侧非接触橡胶密封圈套圈形状代号K：内圈内径锥孔，基准锥度1:12K30：内圈内径锥孔，基准锥度1:30E：套圈上有切口或有油孔E4：外圈上带油槽（外径侧）带油孔N：外圈外径带止动环槽NR：外圈外径带止动环槽止动环配置形式代号DB：背面成对双联DF：正面成对双联DT：并列成对双联游隙代号向心轴承全部C1：小于C2游隙C2：小于CN游隙省略：CN游隙C3：大于CN游隙C4：大于C3游隙C5：大于C4游隙圆柱滚子轴承（不可互换）CC1：小于CC2游隙CC2：小于CC游隙CC：标准游隙CC3：大于CC游隙CC4：大于CC3游隙CC5：大于CC4游隙小型、微型球轴承MC1：小于MC2游隙MC2：小于MC3游隙MC3：标准游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙CM：电动机用深沟球轴承游隙CT：电动机用CM：圆柱滚子轴承的游隙精度等级代号省略：JIS 0级P6：JIS 6级P6X：JIS 6X级P5：JIS 5级P4：JIS 4级P2：JIS 2级圆锥滚子轴承省略：CLASS 4PN2：CLASS 2PN3：CLASS 3PN0：CLASS 0PN00：CLASS 00特殊规格代号X26：使用温度限150°C 以下X28：使用温度限200°C以下X29：使用温度限250°C以下调心滚子轴承S11：使用温度限200°C以下衬套、套筒代号+K：外圈带衬垫+L：内圈带衬垫+KL：内圈外圈带衬垫H：紧定套的结构代号AH：拆卸套的结构代号HJ：L型挡边圈结构代号润滑脂代号A V2：SHELL AIV ANIA GREASE NO.2D4M：TORAY SILICONE SH 44MNS7：NS HILUBEPS2：MULTEMP PS2。
