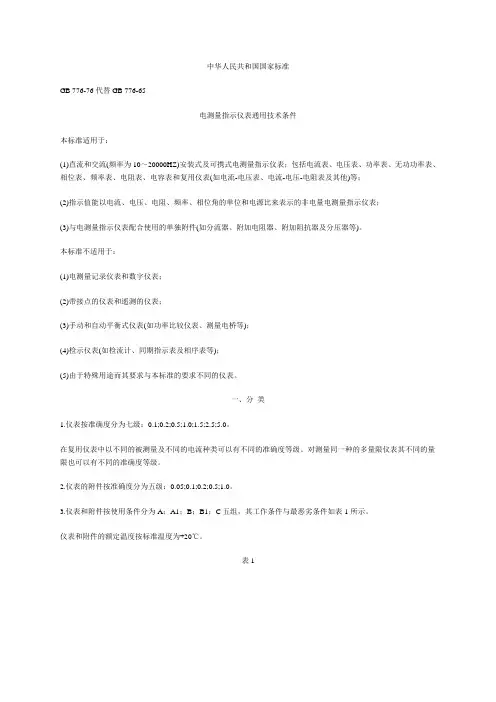

中华人民共和国国家标准GB 776-76代替GB 776-65电测量指示仪表通用技术条件本标准适用于：(1)直流和交流(频率为10～20000HZ)安装式及可携式电测量指示仪表；包括电流表、电压表、功率表、无功功率表、相位表、频率表、电阻表、电容表和复用仪表(如电流-电压表、电流-电压-电阻表及其他)等；(2)指示值能以电流、电压、电阻、频率、相位角的单位和电源比来表示的非电量电测量指示仪表；(3)与电测量指示仪表配合使用的单独附件(如分流器、附加电阻器、附加阻抗器及分压器等)。
本标准不适用于：(1)电测量记录仪表和数字仪表；(2)带接点的仪表和遥测的仪表；(3)手动和自动平衡式仪表(如功率比较仪表、测量电桥等)；(4)检示仪表(如检流计、同期指示表及相序表等)；(5)由于特殊用途而其要求与本标准的要求不同的仪表。
一、分类1.仪表按准确度分为七级：0.1;0.2;0.5;1.0;1.5;2.5;5.0。
在复用仪表中以不同的被测量及不同的电流种类可以有不同的准确度等级。
对测量同一种的多量限仪表其不同的量限也可以有不同的准确度等级。
2.仪表的附件按准确度分为五级：0.05;0.1;0.2;0.5;1.0。
3.仪表和附件按使用条件分为A；A1；B；B1；C五组，其工作条件与最恶劣条件如表1所示。
仪表和附件的额定温度按标准温度为+20℃。
表1国家标准计量局发布1977年8月1日实施中华人民共和国第一机械工业部提出哈尔滨电工仪表研究所起草续表1注：*订货方提出要求时应能耐受盐雾影响。
A、B、C组仪表及附件的有关热带技术要求与试验方法在专用标准中规定。
4.仪表和附件按其外壳的防护性能分为七种：(1)普通式的；(2)防尘式的；(3)防溅式的；(4)防水式的；(5)水密式的；(6)气密式的；(7)隔爆式的。
5.仪表和附件按耐受机械力作用的性能分为：(1)普通的；(2)能耐受机械力作用的，包括防颠震的、耐颠震的、耐振动的及抗冲击的四组。
电力装置的电测仪表装置设计规范第一章总则第1.0.1条仪表装置的设计必须执行国家的有关技术经济政策，并应做到技术先进、经济合理、准确可靠、监视方便，以满足电力系统安全经济运行的需要。
第1.0.2条本规程适用于新建或扩建的发电机单机容量为10000～600000kw的发电厂(不包括抽水蓄能的发电厂)和电压为35～500kv，主变压器的单台(组)容量为12500～750000kva的变电所。
凡不符合上述容量和电压等级的新建或扩建的发电厂和变电所，可参照本规程执行。
第1.0.3条本规程不包括发电厂和变电所遥测装置的仪表、电气试验室的试验仪表装置、电子计算机或微型计算机监测的电测量仪表。
直流输电换流站的仪表和非电量测量仪表装置的设计。
第1.0.4条当发电厂和变电所采用电子计算机或微型计算机监测系统时，指示仪表的配置可适当简化。
第1.0.5条遵照本规程设计的电测量仪表装置尚未符合现行的国家和水利电力部有关标准的规定；对用户线路的电能计量的设计还应遵照《全国供用电规则》的有关规定。
第1.0.6条本规程附录中的仪表配置图例可参照执行。
第二章常测仪表第一节一般规定第2.1.1条装设在屏、台、柜、箱上的电测量仪表应符合下列基本要求：一、仪表的准确度等级：1.发电机、发电机变压器组、主变压器、配电线路等重要电力设备和回路的交流仪表，综合准确度不应低于1.5级。
2.直流回路的仪表，综合准确度不应低于1.5级。
3.于变送器二次侧的仪表，准确度不应低于1.0级。
4.记录仪表的记录准确度应符合其测量对象和仪表类型所要求的准确度规定。
5.对于一般的频率测量，宜采用测量范围为45～55hz的指针式频率表，其测量基本误差的绝对值不应大于0.25hz；监视电力系统频率变化的频率表，应采用测量范围为45～55hz 的数字频率表，其测量基本误差的绝对值不应大于0.02hz。
二、仪表的附件和配件的准确度等级与仪表连接的分流器、变送器、互感器、中间互感器的准确度等级不应低于下表1-1要求：表1 仪表附件和配件的准确度等级三、仪表和互感器测量范围，宜选择在发电机、主变压器、配电线路等电力设备额定值运行及仪表指示在标尺2/3以上时；对于有可能过负荷运行的电力设备和回路，测量仪表留有适当的过负荷指示度。
2024年电测技术监督实施细则____年电测技术监督实施细则第一章：总则第一条：为加强对电测技术的监督和管理，确保电测技术的安全、可靠和准确性，制定本实施细则。
第二条：本实施细则适用于我国境内从事电测技术的单位和个人，包括电测设备的生产、销售、使用和维护等相关活动。
第三条：电测技术主管部门负责本实施细则的执行和监督。
第四条：各地电测技术监督部门应建立健全电测技术监督制度，加强对电测技术的监督和检查工作，发现问题及时予以处理。
第五条：对于违反本实施细则的单位和个人，将依法追究责任，并采取相应的处理措施。
第二章：电测技术监督要求第六条：电测技术监督部门应建立电测技术认证制度，对电测设备进行认证，确保其符合相关的技术标准和规定要求。
第七条：对于从事电测技术的单位和个人，应建立相应的管理制度和监督机制，确保电测设备的合理运行和使用。
第八条：电测技术监督部门应对电测设备的生产企业进行定期检查，确保其产品的质量和安全性。
第九条：电测技术监督部门应加强对电测设备的售后服务的监督和管理，保障用户的权益。
第十条：电测技术监督部门应定期组织对电测设备的使用单位进行检查，发现问题及时处理，并向上级部门报告。
第三章：电测设备生产监督第十一条：电测设备生产企业应严格按照国家标准和技术要求进行生产和制造，确保产品的质量和安全性。
第十二条：电测设备生产企业应具备相应的资质和技术能力，推行科学的管理模式，实施质量控制和风险管理。
第十三条：电测设备生产企业应按照要求对其产品进行质量检验和性能测试，确保产品的可靠性和准确性。
第十四条：电测设备生产企业应建立健全售后服务体系，提供及时有效的技术支持和服务。
第十五条：电测技术监督部门应定期对电测设备生产企业进行检查和评估，发现问题及时整改。
第四章：电测设备销售监督第十六条：电测设备销售商应严格按照国家相关标准和要求进行销售活动，不得销售假冒伪劣产品。
第十七条：电测设备销售商应对所销售的产品进行质量和性能检测，确保产品的质量和准确性。

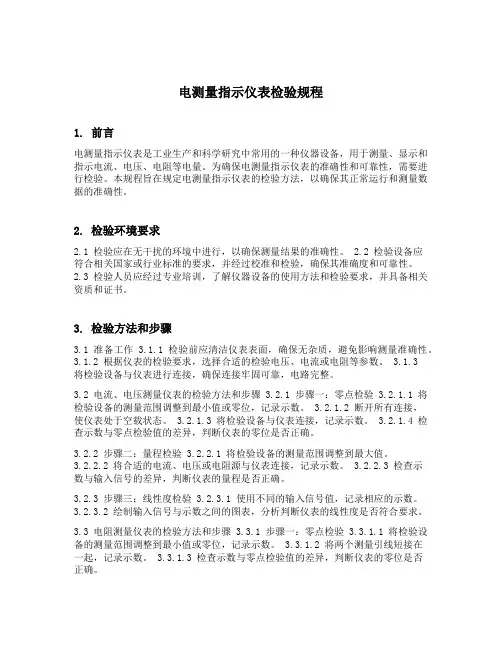

电测量指示仪表检验规程1. 前言电测量指示仪表是工业生产和科学研究中常用的一种仪器设备，用于测量、显示和指示电流、电压、电阻等电量。
为确保电测量指示仪表的准确性和可靠性，需要进行检验。
本规程旨在规定电测量指示仪表的检验方法，以确保其正常运行和测量数据的准确性。
2. 检验环境要求2.1 检验应在无干扰的环境中进行，以确保测量结果的准确性。
2.2 检验设备应符合相关国家或行业标准的要求，并经过校准和检验，确保其准确度和可靠性。
2.3 检验人员应经过专业培训，了解仪器设备的使用方法和检验要求，并具备相关资质和证书。
3. 检验方法和步骤3.1 准备工作 3.1.1 检验前应清洁仪表表面，确保无杂质，避免影响测量准确性。
3.1.2 根据仪表的检验要求，选择合适的检验电压、电流或电阻等参数。
3.1.3将检验设备与仪表进行连接，确保连接牢固可靠，电路完整。
3.2 电流、电压测量仪表的检验方法和步骤 3.2.1 步骤一：零点检验 3.2.1.1 将检验设备的测量范围调整到最小值或零位，记录示数。
3.2.1.2 断开所有连接，使仪表处于空载状态。
3.2.1.3 将检验设备与仪表连接，记录示数。
3.2.1.4 检查示数与零点检验值的差异，判断仪表的零位是否正确。
3.2.2 步骤二：量程检验 3.2.2.1 将检验设备的测量范围调整到最大值。
3.2.2.2 将合适的电流、电压或电阻源与仪表连接，记录示数。
3.2.2.3 检查示数与输入信号的差异，判断仪表的量程是否正确。
3.2.3 步骤三：线性度检验 3.2.3.1 使用不同的输入信号值，记录相应的示数。
3.2.3.2 绘制输入信号与示数之间的图表，分析判断仪表的线性度是否符合要求。
3.3 电阻测量仪表的检验方法和步骤 3.3.1 步骤一：零点检验 3.3.1.1 将检验设备的测量范围调整到最小值或零位，记录示数。
3.3.1.2 将两个测量引线短接在一起，记录示数。
