Rose双机热备软件安装的指南_共享磁盘阵列方式

RoseMirrorHA镜像服务器双机热备解决方案及具体配置一、双机热备拓扑图以及工作原理双机热备工作示意图二、双机热备方案介绍在高可用性方案中，操作系统和应用程序是安装在两台服务器的本地系统盘上的，而整个网络系统的数据是通过磁盘阵列集中管理和数据备份的。

数据的集中管理是通过双机热备份系统，将所有站点的数据直接从中央存储设备来读取和存储，并由专业人员进行管理，极大地保护了数据的安全性和保密性。

用户的数据存放在外接共享磁盘阵列中，在一台服务器出现故障时，备机主动替代主机工作，保证网络服务不间断。

双机热备份系统采用“心跳”方法保证主系统与备用系统的联系。

所谓“心跳”，指的是主从系统之间相互按照一定的时间间隔发送通讯信号，表明各自系统当前的运行状态。

一旦“心跳”信号表明主机系统发生故障，或者是备用系统无法收到主机系统的“心跳”信号，则系统的高可用性管理软件（双机软件RoseHA）认为主机系统发生故障，立即令主机停止工作，并将系统资源转移到备用系统上，备用系统将替代主机发挥作用，以保证网络服务运行不间断。

双机备份方案中，根据两台服务器的工作方式可以有三种不同的工作模式，即双机热备模式、双机互备模式和双机双工模式。

下面分别予以简单介绍：•双机热备模式即目前通常所说的active/standby 方式，active服务器处于工作状态；而standby服务器处于监控准备状态。

当active服务器出现故障的时候，通过软件诊测或手工方式将standby机器激活，保证应用在短时间内完全恢复正常使用。

这是目前最理想的一种模式。

•双机互备模式，是两个相对独立的应用在两台机器同时运行，但彼此均设为备机，当某一台服务器出现故障时，另一台服务器可以在短时间内将故障服务器的应用接管过来，从而保证了应用的持续性，但对服务器的性能要求比较高。

服务器配置相对要好。

•双机双工模式 : 是目前Cluster（集群）的一种形式，两台服务器均为活动状态，同时运行相同的应用，保证整体的性能，也实现了负载均衡和互为备份。

（完整word版）Rose双机热备软件安装指南-共享磁盘阵列方式ROSE 共享存储双机热备解决方案为什么需要高可用系统随着计算机应用的不断深入，企业对计算机系统的依赖程度也日渐增加。

尤其在一些关键行业的关键应用上，应用的后台核心系统是否具有高可用性能力，已经成为影响一个公司业务成败的关键因素。

高可用性包括保护业务关键数据的完整性和维持应用程序的连续运行等方面。

在这些信息处理系统中保存了大量的关键业务数据，一旦信息发生丢失或破坏，将带来灾难性的影响和损失。

在传统观念中，往往选择价格昂贵的专有计算机系统来提高业务系统运行的稳定性，系统实施及维护成本极高。

而价格较低的单一的PC服务器系统目前还无法满足用户对于安全性及可用性的要求。

在资源有限的情况下，如何保证业务系统的高可用性和数据的安全，已成为众多用户关注的焦点问题。

Rose公司提供的高可用性系统解决方案，为用户提供了具有单点故障容错能力的系统平台。

它采用主服务发生故障时备服务器接管的机制，实现在线故障自动切换，实现系统7×24小时不间断运行，避免停机造成的损失。

Rose基于共享存储的双机高可用解决方案基于存储共享的双机热备是双机热备的标准方案。

双机系统的两台服务器都与共享存储设备连接，用户的操作系统、应用软件和双机软件分别安装在两台主机的内部存储（硬盘）上，应用服务的数据则存放在共享存储设备上。

两台主机之间通过私有心跳网络连接，随时监控对方的运行状态。

当工作主机发生故障，无法正常提供服务时，备机会及时侦测到故障信息，并根据切换策略及时进行故障转移，由备机接管故障主机上的工作，并进行报警，提示管理人员对故障主机进行维护。

对于用户而言，这一切换过程是全自动、完全透明的，在很短的时间内完成，避免业务的长时间停顿给用户造成不可估量的损失。

由于使用的是共享存储设备，因此两台主机使用的实际上是同一份数据，不用担心数据一致性的问题。

当故障排除后，管理人员可以选择自动或手动将业务切换回原主机；也可以选择不切换，此时维修好的主机就作为备份机，双机系统继续工作。

R o s e M i r r o r H A镜像服务器双机热备解决方案及具体配置(共12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--RoseMirrorHA镜像服务器双机热备解决方案及具体配置一、双机热备拓扑图以及工作原理双机热备工作示意图二、双机热备方案介绍在高可用性方案中，操作系统和应用程序是安装在两台服务器的本地系统盘上的，而整个网络系统的数据是通过磁盘阵列集中管理和数据备份的。

数据的集中管理是通过双机热备份系统，将所有站点的数据直接从中央存储设备来读取和存储，并由专业人员进行管理，极大地保护了数据的安全性和保密性。

用户的数据存放在外接共享磁盘阵列中，在一台服务器出现故障时，备机主动替代主机工作，保证网络服务不间断。

双机热备份系统采用“心跳”方法保证主系统与备用系统的联系。

所谓“心跳”，指的是主从系统之间相互按照一定的时间间隔发送通讯信号，表明各自系统当前的运行状态。

一旦“心跳”信号表明主机系统发生故障，或者是备用系统无法收到主机系统的“心跳”信号，则系统的高可用性管理软件（双机软件RoseHA）认为主机系统发生故障，立即令主机停止工作，并将系统资源转移到备用系统上，备用系统将替代主机发挥作用，以保证网络服务运行不间断。

双机备份方案中，根据两台服务器的工作方式可以有三种不同的工作模式，即双机热备模式、双机互备模式和双机双工模式。

下面分别予以简单介绍：双机热备模式即目前通常所说的active/standby 方式，active服务器处于工作状态；而standby服务器处于监控准备状态。

当active服务器出现故障的时候，通过软件诊测或手工方式将standby机器激活，保证应用在短时间内完全恢复正常使用。

这是目前最理想的一种模式。

双机互备模式，是两个相对独立的应用在两台机器同时运行，但彼此均设为备机，当某一台服务器出现故障时，另一台服务器可以在短时间内将故障服务器的应用接管过来，从而保证了应用的持续性，但对服务器的性能要求比较高。

双机热备软件的安装与配置指导手册系统版本：A1文档编号：CHI-PT-NJBL-SJRB-A0内容简介《双机热备软件的安装与配置指导手册》主要针对目前公司人员定位系统服务器双机热备软件的安装和配置进行了详细说明，指导现场工程师对双机热备软件进行安装及配置。

本手册共分四章节，分别为：第一章：概述第二章：软件的安装第三章：服务的安装及配置第四章：注意事项第五章：常见故障处理本文档的读者范围：公司内部员工版权声明本文档属南京北路科技有限公司版权所有，侵权必究。

本文文件专供用户、本公司职员以及经本公司许可的人员使用，未经公司书面同意，任何单位或个人不得以任何方式复制、翻印、改编、摘编、转载、翻译、注释、整理、出版或传播手册的全部或部分内容。

南京北路自动化系统有限责任公司位于南京江宁经济技术开发区，是南京市高新技术企业，现有高级工程师、工程师及其他专业技术人员100余名。

是专业从事煤矿通信、自动化、信息化产品的研发、生产、销售及服务的高科技公司。

公司拥有ISO9001:2000质量管理体系认证，坚持“质量第一、用户至上、至诚服务、持续改进”的质量方针，得到了广大客户的信赖和支持。

目前公司产品覆盖全国10多个省、自治区，并在多个煤炭主产区设有售后服务机构。

公司以满足客户需求为己任，不断生产高性价比的产品，为客户创造价值。

南京北路自动化系统有限责任公司联系地址：南京市江宁开发区菲尼克斯路99号邮政编码：211106电话号码：(025)52187543传真：(025)52185703邮件地址：*****************客户服务电话：400-611-5166客户支持网站：目录1概述 (1)1.1运行环境 (1)1.2硬件配置 (1)2软件的安装 (1)2.1安装前准备 (1)2.2修改hosts文件 (2)2.3RoseMirrorHA的安装配置 (2)2.4软件配置 (6)3服务的安装及配置 (23)4注意事项 (29)5常见问题处理 (30)插图目录图2-1 软件安装图.................................................................................................. 错误!未定义书签。

最近给客户做了一个双机系统,双机软件是臭名昭著的rose ha,本来不建议客户买这种双机软件的,但是由于各种商务原因,客户还是买了这个rose软件,那么我的苦难之旅也就开始了,安装配置本来很简单,但是商业软件限制太严,软件封闭性很强,中间枉费了不少周折!下面就开始吧!如何在Linux环境下安装Rose HA。

本文假设环境为Linux操作系统，采用9.2版本的oracle 数据库。

下面我们看看，在Linux Oracle环境下如何安装和配置Rose HA。

首先将光盘放进光驱计算机— CD-ROM 双击打开将三个文件复制到系统的某个文件夹下或是将将光驱mount 到/mnt 下。

系统工具—终端（将光驱挂载到mnt 文件夹下）在终端窗口下一次键入：# mount –t iso9660 /dev/cdrom /mnt （挂载设备）# cd /mnt （进入mnt 文件夹）# ls ( 查看mnt 下的文件)安装ROSEHA ，进入到mnt 目录下运行# ./install.sh可检查/opt/roseha/bin 面是否有文件存在两个较为重要的文件NewPass 修改密码（第一次运行需要修改密码）运行# ./NewPass 按照下图进行按照提示首先User : ha ( 管理员的用户名) New password : 密码Re-enter new password 重新输入密码到这里，Rose HA的安装基本结束，但是不要心急，我们会还需要一些步骤来设置Rose HA 的初始化。

初始设置Rose软件在进入系统之前然我们来设置一下系统的相关信息如下图所示：/etc/hosts社区论坛设置完毕后重新引导系统确定starting RoseHA dearm 服务启动正常在/opt/roseha/bin 下运行# ./hacon 运行ROSEHA 的管理界面进入控制界面首先敲击回车选择Connect 进入系统，User 是上面我们设置的用户名Password 也是我们设置的密码全部输完― OK‖出现如下界面说明连接正常当我们没有拿到正式的licence 授权之前我们就可以先享受30 天的使用期，可是也需要设置一下只要移动Tab 键在HostName: 处将本机的主机名和对端主机名填写正确就可以了― OK ―两边机器都需要进行设置出现下图所示的License Information success 说明我们可以用试用版了只要在一个月内注册正式版产品就可以了！两边的服务器都需要做相同的设置。

ＲＯＳE 共享存储双机热备解决方案解决方案优点:●对服务器硬件配置要求不高,可以根据应用情况采用不同型号或配置●可利用原有生产系统快速构建双机系统,性价比高ﻫ●系统切换时间短,最大程度减少业务中断得影响ﻫ●切换过程对应用程序无影响,无需重新启动或登录,做到无人值守ﻫ●系统效率高,系统中数据读写、管理及容错由磁盘阵列来完成。

而系统服务器故障监控切换处理由ＨＡ软件来完成。

双机监控依靠RS2３２串口线路或专用TCP/IP网路线路,既不占用主机CPＵ资源也不占用基础业务网络带宽,在实际应用中得到用户得一致好评ﻫ●支持丰富得应用配置,如:Orａｃle、MSSＱL、Syｂasｅ、MySQL、文件服务、Ｗeb服务等,无需额外插件支持用户自定义应用ﻫ●硬件可采用机架式结构,便于维护管理RoseHA产品介绍RosｅHA高可用系统解决方案,由两台服务器与一台共享存储设备组成主要硬件环境,通过ＲosｅHA持续、稳定、高效得软件系统,实现两个节点得高可用功能。

采用Roｓｅ基于共享存储得高可用解决方案,实现企业关键业务7×24小时不间断运营,就是企业最佳之选。

RoｓｅHA得工作原理RｏseHA双机系统得两台服务器(主机)都与磁盘阵列(共享存储)系统连接,用户得操作系统、应用软件与RosｅＨＡ高可用软件分别安装在两台主机上,数据库等共享数据存放在存储系统上,两台主机之间通过私用心跳网络连接。

配置好得系统主机开始工作后,ＲｏｓｅＨA软件开始监控系统,通过私用网络传递得心跳信息,每台主机上得RｏｓeHA软件都可监控另一台主机得状态。

当工作主机发生故障时,心跳信息就会产生变化,这种变化可以通过私用网络被RoseHA软件捕捉、当捕捉到这种变化后RoseＨA就会控制系统进行主机切换,即备份机启动与工作主机一样得应用程序接管工作主机得工作(包括提供TＣP/ＩP 网络服务、存储系统得存取等服务)并进行报警,提示管理人员对故障主机进行维修。

RoseMirrorHA镜像服务器双机热备解决方案及具体配置一、双机热备拓扑图以及工作原理双机热备工作示意图二、双机热备方案介绍在高可用性方案中,操作系统和应用程序是安装在两台服务器的本地系统盘上的，而整个网络系统的数据是通过磁盘阵列集中管理和数据备份的。

数据的集中管理是通过双机热备份系统，将所有站点的数据直接从中央存储设备来读取和存储，并由专业人员进行管理,极大地保护了数据的安全性和保密性。

用户的数据存放在外接共享磁盘阵列中，在一台服务器出现故障时,备机主动替代主机工作,保证网络服务不间断。

双机热备份系统采用“心跳”方法保证主系统与备用系统的联系.所谓“心跳”,指的是主从系统之间相互按照一定的时间间隔发送通讯信号，表明各自系统当前的运行状态。

一旦“心跳"信号表明主机系统发生故障，或者是备用系统无法收到主机系统的“心跳”信号，则系统的高可用性管理软件（双机软件RoseHA）认为主机系统发生故障，立即令主机停止工作，并将系统资源转移到备用系统上,备用系统将替代主机发挥作用，以保证网络服务运行不间断。

双机备份方案中，根据两台服务器的工作方式可以有三种不同的工作模式，即双机热备模式、双机互备模式和双机双工模式。

下面分别予以简单介绍：•双机热备模式即目前通常所说的active/standby 方式，active服务器处于工作状态；而standby服务器处于监控准备状态。

当active服务器出现故障的时候，通过软件诊测或手工方式将standby机器激活，保证应用在短时间内完全恢复正常使用。

这是目前最理想的一种模式。

•双机互备模式，是两个相对独立的应用在两台机器同时运行，但彼此均设为备机，当某一台服务器出现故障时,另一台服务器可以在短时间内将故障服务器的应用接管过来,从而保证了应用的持续性，但对服务器的性能要求比较高。

服务器配置相对要好。

•双机双工模式：是目前Cluster（集群)的一种形式,两台服务器均为活动状态，同时运行相同的应用，保证整体的性能，也实现了负载均衡和互为备份.WEB服务器或FTP服务器等用此种方式比较多。

RoseMirrorHA 4.4 for Windows配合SQL Server 2008配置文档(v1.1)2013-04目录一文档说明 (1)二安装部署要求 (1)1RoseMirrorHA集群环境拓扑结构 (1)2部署要求说明 (1)3数据安全要求 (2)三SQL Server的安装 (3)1SQL Server配置要求 (3)2SQL Server安装方式 (3)3SQL Server安装过程 (3)四RoseMirrorHA的安装 (7)1安装环境要求 (7)2安装RoseMirrorHA（略） (7)3修改RoseMirrorHA服务的登录方式 (7)五配置SQL Server应用服务 (8)1配置RoseMirrorHA (8)2配置SQL Server应用服务 (13)六管理SQL Server应用服务 (31)1带入SQL Server应用服务 (31)2切换SQL Server应用服务 (32)3执行校验操作 (32)4带出SQL Server应用服务 (32)5修改SQL Server应用服务配置 (32)6删除SQL Server应用服务 (33)7备份主机配置 (33)8恢复主机配置 (33)9清除配置 (39)七验证SQL Server应用服务 (39)1手工切换测试 (40)2关机测试 (40)3拔线测试 (41)4杀进程测试 (42)一文档说明本文档主要介绍了RoseMirrorHA配合SQL Server应用的配置过程；另外还对SQL Server应用服务的管理和验证过程进行了简单介绍。

用户可以根据文档，逐步完成RoseMirrorHA配合SQL Server应用服务的配置。

二安装部署要求1 RoseMirrorHA集群环境拓扑结构RoseMirrorHA集群环境的拓扑结构，如下图所示。

2 部署要求说明如上图所示，硬件服务器A和B，分别部署相同版本的操作系统，应用服务按照相同的方式部署。

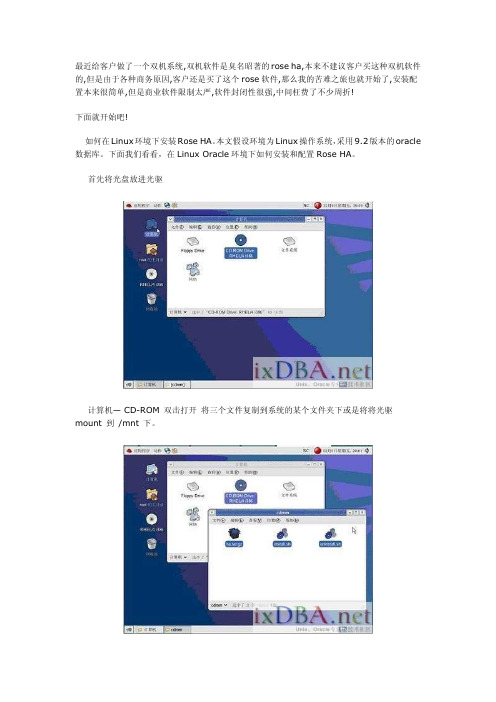

ROSE HA双机软件全程图解安装配置最近给客户做了一个双机系统,双机软件是臭名昭著的rose ha,本来不建议客户买这种双机软件的,但是由于各种商务原因,客户还是买了这个rose软件,那么我的苦难之旅也就开始了,安装配置本来很简单,但是商业软件限制太严,软件封闭性很强,中间枉费了不少周折!下面就开始吧!如何在Linux环境下安装Rose HA。

本文假设环境为Linux操作系统，采用9.2版本的oracle 数据库。

下面我们看看，在Linux Oracle环境下如何安装和配置Rose HA。

首先将光盘放进光驱计算机— CD-ROM 双击打开将三个文件复制到系统的某个文件夹下或是将将光驱mount 到/mnt 下。

系统工具—终端（将光驱挂载到mnt 文件夹下）在终端窗口下一次键入：# mount –t iso9660 /dev/cdrom /mnt （挂载设备）# cd /mnt （进入mnt 文件夹）# ls ( 查看mnt 下的文件)安装ROSEHA ，进入到mnt 目录下运行# ./install.sh 可检查/opt/roseha/bin 面是否有文件存在两个较为重要的文件NewPass 修改密码（第一次运行需要修改密码）运行# ./NewPass 按照下图进行按照提示首先User : ha ( 管理员的用户名) New password : 密码Re-enter new password 重新输入密码到这里，Rose HA的安装基本结束，但是不要心急，我们会还需要一些步骤来设置Rose HA 的初始化。

初始设置Rose软件在进入系统之前然我们来设置一下系统的相关信息如下图所示：/etc/hosts设置完毕后重新引导系统确定starting RoseHA dearm 服务启动正常在/opt/roseha/bin 下运行# ./hacon 运行ROSEHA 的管理界面进入控制界面首先敲击回车选择Connect 进入系统，User 是上面我们设置的用户名Password 也是我们设置的密码全部输完“ OK”出现如下界面说明连接正常当我们没有拿到正式的licence 授权之前我们就可以先享受30 天的使用期，可是也需要设置一下只要移动Tab 键在HostName: 处将本机的主机名和对端主机名填写正确就可以了“ OK “两边机器都需要进行设置出现下图所示的License Information success 说明我们可以用试用版了只要在一个月内注册正式版产品就可以了！两边的服务器都需要做相同的设置。

RoseHA安装操作指南一、安装前的准备1、确定两台（或多台）服务器的操作系统以及相应的补丁2、确定每台服务器上的两块网卡都能正常连通，磁盘阵列与主机连通正常3、每台服务器上的共享分区或卷必须保持完全一致并且都可以进行读写操作4、每台主机都要是相同的管理员账号登陆并且密码要一样（口令不能为空）5、连接心跳的网卡必须优先级最高二、安装步骤1、放入光盘，执行光盘中Setup.exe，如下图：2、点Next3、这儿是让你输入姓名和组织，可以随便填一个，然后点Next4、安装过程中就这一步需要改动，输入本机计算机名称和另一台计算机名称，上面填本机的，下面填另一台机器，在另一台机器上也一样，只不过反过来5、点击Next后出现让你选择安装位置的选项，这跟其他软件一样，你可以默认也可以选择别的目录，这得根据需求而定，在这里我选择了默认6.一直点击Next出现安装的进度如下图所示7.出现完成的界面，点击Close即可安装到这里就结束了下面是来配置1.从开始菜单里的程序里找到Rose Ha，打开之后出现如下图所示界面2.点左上角的蓝色箭头，将他启动，点击之后会弹出一下对话框，选择本地计算机名然后点击ok3.获取ROSE HA License Codes在Cluster Administration Tool 下，下拉TOOLS 菜单，单击License 即可•记下HOST ID 号，按OK 即可，用HostID申请完License后填入一下对话框中，点击OK即可（两台电脑都得填）配置了两条条心跳，如图所示:4.点击Tools菜单下的Get NIC Information，然后点击确定5.在“ view ” 的下拉菜单中选择“Resource Object “，进行ROSE HA 的配置6.开始创建资源，这里首先创建IP资源，操作如下7.输入一个虚拟IP，这个IP是用来向外提供服务的，所以这地方要注意子网掩码和需要绑定的两个真实IP。
