电阻试验报告

一、实验目的1. 了解导体电阻的基本概念和影响因素。

2. 掌握伏安法测量导体电阻的方法。

3. 通过实验验证电阻与材料、长度、横截面积之间的关系。

二、实验原理电阻是导体对电流阻碍作用的大小，用字母R表示，单位为欧姆（Ω）。

根据欧姆定律，电阻R与导体两端的电压U和通过导体的电流I之间的关系为：R = U/I。

本实验采用伏安法测量导体电阻，即通过测量导体两端的电压和通过导体的电流，然后根据欧姆定律计算电阻值。

三、实验器材1. 电压表2. 电流表3. 电阻丝（不同材料、长度、横截面积）4. 电源5. 开关6. 导线7. 集成电路实验板四、实验步骤1. 将电阻丝的一端连接到电源的正极，另一端连接到开关。

2. 将电流表串联在电路中，连接电源负极和电阻丝的另一端。

3. 将电压表并联在电阻丝两端。

4. 闭合开关，调节电源电压，使电流表和电压表的示数稳定。

5. 记录电压表和电流表的示数，计算电阻值。

6. 改变电阻丝的长度、横截面积或材料，重复步骤4-5，记录数据。

五、实验数据及处理1. 电阻丝1（材料：铜，长度：10cm，横截面积：1mm²）：- 电压U：2V- 电流I：0.5A- 电阻R = U/I = 2V/0.5A = 4Ω2. 电阻丝2（材料：铜，长度：20cm，横截面积：1mm²）：- 电压U：2V- 电流I：0.25A- 电阻R = U/I = 2V/0.25A = 8Ω3. 电阻丝3（材料：铜，长度：10cm，横截面积：2mm²）：- 电压U：2V- 电流I：0.75A- 电阻R = U/I = 2V/0.75A = 2.67Ω4. 电阻丝4（材料：铁，长度：10cm，横截面积：1mm²）：- 电压U：2V- 电流I：0.3A- 电阻R = U/I = 2V/0.3A = 6.67Ω六、实验结果分析1. 电阻与材料的关系：不同材料的电阻不同，铜的电阻较小，铁的电阻较大。

万用表电阻测量实验报告总结
实验目的：
本实验的目的是学习如何使用万用表测量电阻，了解电阻的基本概念和欧姆定律。

实验设备：
万用表
电阻（色环电阻等）
旋转驱动器（用于机械调零）
导体
实验程序：
机械调零：将万用表的两个指针移开，用螺丝刀转动机械调零螺钉，使指针朝向无限大欧姆刻度。

电阻测量范围的设定：将万用表的转换开关设定为“×100Ω”等适当的电阻测量范围。

欧姆调零：将两个指针短路，同时转动调零旋钮，使指针指向欧姆标尺的零点上。

如果无法调整，则认为是内部电池电压不足，需要更换。

选择适当的范围：使用万用表测量电阻时，选择适当的范围，使指针指向表盘中央附近，以便准确读取。

在改变范围之前，必须将指针离开测量点，防止万用表
损坏。

电阻值的测量和计算：将针接触电阻器的两个端子，按下测量按钮。

记录万用表显示器上的读数，计算电阻值（例如：在×100范围内读数为15时，电阻值为15×100=1500Ω）。

实验结果：
能正确测定电阻器的电阻值。

测量结果稳定性好，读数精度高。

分析与结论：
通过这个实验，我们验证了欧姆定律的正确性。

学会了使用万用表测量电阻的方法，理解了电阻测量的基本原理。

测定结果确认误差小，精度高。

未来的挑战：
为了进一步提高电阻测量的精度，使用更高精度的测量仪器。

为了保持测定环境的稳定性，更严格地控制温度、湿度等实验条件。

更广泛地应用电阻测量技术，应用于电子设备的故障诊断和零部件参数测量等。

电阻测量实验报告电阻测量实验报告引言：电阻是电学中的基本元件之一，它在电路中起到了控制电流流动的作用。

为了研究电阻的特性以及其在电路中的应用，我们进行了一系列电阻测量实验。

本报告将详细介绍实验的目的、原理、实验步骤、结果分析以及实验中遇到的问题和解决方法。

一、实验目的：本次实验的主要目的是通过测量不同电阻值的电阻器，掌握电阻的测量方法，熟悉电阻测量仪器的使用，并验证欧姆定律。

二、实验原理：欧姆定律表明，电流I通过电阻R时，电压V与电流I成正比，即V=IR。

根据这个关系，我们可以通过测量电流和电压来计算电阻值。

三、实验步骤：1. 将电阻器连接到电路中，确保电路连接正确无误。

2. 打开电源，调节电源电压为适当值。

3. 使用万用表测量电路中的电流和电压值。

4. 记录测量结果，并计算电阻值。

5. 更换不同电阻值的电阻器，重复上述步骤，进行多组实验。

四、实验结果分析：我们进行了多组实验，测量了不同电阻值的电阻器。

通过计算电流和电压的比值，我们得到了相应的电阻值。

实验结果表明，测量的电阻值与理论值相符合，验证了欧姆定律的正确性。

五、实验中遇到的问题和解决方法：在实验过程中，我们遇到了一些问题，如电路连接错误、测量误差等。

为了解决这些问题，我们仔细检查了电路连接，确保每个元件的连接正确无误。

同时，我们还注意了测量时的仪器精度和操作方法，尽量减小测量误差。

六、实验的启示和意义：通过这次实验，我们不仅熟悉了电阻的测量方法，还加深了对欧姆定律的理解。

实验结果的准确性也提醒我们在实际应用中要注意电路的连接和测量误差的控制。

此外，电阻测量实验也为我们今后学习和研究电路提供了基础。

结论：本次电阻测量实验通过测量不同电阻值的电阻器，验证了欧姆定律的正确性。

实验结果表明，测量的电阻值与理论值相符合，证明了实验的准确性和可靠性。

通过这次实验，我们不仅掌握了电阻测量的方法，还对电阻的特性有了更深入的了解。

这对我们今后的学习和研究具有重要意义。

伏安法测电阻电阻实验报告伏安法测电阻电阻实验报告引言：电阻是电学基础中的重要概念之一，它在电路中起着限制电流流动的作用。

为了准确测量电阻值，科学家们发展出了伏安法这一实验方法。

本文将介绍伏安法测电阻的原理、实验步骤和结果分析。

一、实验原理伏安法是通过测量电阻两端的电压和电流，利用欧姆定律来计算电阻值的一种实验方法。

根据欧姆定律，电阻R等于电压U与电流I的比值，即R=U/I。

在实验中，我们可以通过改变电阻两端的电压或者电流来观察电阻的变化。

二、实验步骤1. 准备实验装置：将电阻器、电流表、电压表和电源连接好，确保电路连接正确无误。

2. 调节电流：将电流表的量程调至适当范围，根据实验要求设置所需电流值。

3. 测量电压：用电压表测量电阻两端的电压，并记录下来。

4. 计算电阻：根据欧姆定律，将测得的电压值除以电流值，即可得到电阻的数值。

三、实验结果分析在实验中，我们选择了几个不同的电阻值进行测量，并记录下了相应的电压和电流数据。

通过计算，我们得到了一系列的电阻数值。

在分析这些数据时，我们可以观察到以下几个现象：1. 直线关系：根据欧姆定律，电阻与电压和电流之间应该呈现线性关系。

通过绘制电压-电流图像，我们可以发现这种线性关系。

实验结果表明，电阻值与电压成正比，与电流成反比。

2. 非线性关系：在某些特殊情况下，电阻与电压和电流之间可能呈现非线性关系。

这可能是由于电阻器本身的特性或者电路中其他元件的影响所导致的。

在实验中，我们可以通过观察电压-电流图像的形状来判断是否存在非线性关系。

3. 温度影响：电阻值与温度也有一定的关系。

在实验过程中，我们可以通过改变电阻器的温度来观察电阻值的变化。

实验结果表明，电阻值随温度的升高而增加。

四、实验误差分析在实验中，由于各种因素的存在，可能会导致实际测量值与理论值之间存在一定的误差。

主要的误差来源包括仪器误差、电源波动、电路接触不良等。

为了减小误差，我们可以采取以下措施：1. 仪器校准：定期对实验仪器进行校准，确保其准确度和稳定性。

一、实验目的1. 理解电阻率的定义及其在材料科学中的应用。

2. 掌握电阻率测量的基本原理和方法。

3. 通过实验验证电阻率与材料性质之间的关系。

二、实验原理电阻率（ρ）是衡量材料导电性能的重要参数，其定义为单位长度、单位截面积的导体电阻。

根据欧姆定律，电阻R与电阻率ρ、导体长度L和横截面积S之间存在以下关系：\[ R = \rho \frac{L}{S} \]因此，电阻率可以通过测量导体的长度、直径和电阻值来计算。

实验中，我们将使用双臂电桥测量金属丝的电阻，并据此计算其电阻率。

三、实验仪器与材料1. 金属丝（材料：铜，直径：1mm）2. 双臂电桥3. 数字万用表4. 精密测量尺5. 电路连接线6. 导线连接夹四、实验步骤1. 准备实验器材，将金属丝固定在实验台上。

2. 使用精密测量尺测量金属丝的长度L（精确到0.01cm）。

3. 使用数字万用表测量金属丝的电阻R（精确到0.01Ω）。

4. 使用精密测量尺测量金属丝的直径d（精确到0.001mm），然后计算横截面积S （S = π(d/2)^2）。

5. 根据公式\[ \rho = \frac{R \cdot S}{L} \]计算金属丝的电阻率ρ。

五、实验数据与结果| 金属丝长度L (cm) | 金属丝直径d (mm) | 金属丝电阻R (Ω) | 横截面积S (mm²) | 电阻率ρ (Ω·m) ||------------------|------------------|------------------|------------------|----------------|| 10.00 | 1.000 | 0.100 | 0.785 | 7.85 × 10^-6 |六、实验分析与讨论根据实验数据，金属丝的电阻率为7.85 × 10^-6 Ω·m。

该值与铜的标准电阻率（约为1.68 × 10^-8 Ω·m）存在较大差异，可能是由于以下原因：1. 金属丝长度和直径的测量误差；2. 金属丝表面氧化层或杂质的影响；3. 测量仪器的精度限制。

导体电阻的实验研究报告实验目的：本实验旨在研究导体电阻与导体长度、导体截面积和导体材料之间的关系。

实验原理：根据欧姆定律，导体电阻R与导体电流I、导体长度L以及导体材料的导电性质有关，可以表示为R = ρ * (L / A)，其中ρ是导体的电阻率，L是导体的长度，A是导体的截面积。

实验材料：1. 导体材料：铜线、铁丝、铝线等2. 电源：直流电源3. 电阻箱：用于调节电路中的电阻4. 电流表：用于测量电流5. 电压表：用于测量电压6. 万用表：用于测量电阻和长度、截面积实验步骤：1. 准备不同材料导体的样品，例如铜线、铁丝、铝线等，并测量导体的长度L和截面积A。

2. 搭建实验电路，将样品连接到电路中。

3. 调节电源使电流保持恒定，并使用电压表测量电压。

4. 使用万用表测量电阻。

5. 分别记录不同材料导体的电流、电压和电阻数据。

6. 根据实验数据计算电阻率ρ。

7. 使用Excel或其他工具绘制电阻与长度、截面积、材料的关系图。

实验结果与分析：通过实验数据计算每个导体的电阻率ρ，并绘制电阻与导体长度、截面积、材料的关系图。

分析结果可以得出以下结论：1. 导体电阻与导体长度成正比，即导体越长，电阻越大。

2. 导体电阻与导体截面积成反比，即导体截面积越小，电阻越大。

3. 不同材料的导体电阻率不同，导体材料的导电性质影响电阻。

结论：导体的电阻与导体长度、截面积以及导体材料的导电性质相关。

在实验中，我们发现导体的电阻与导体长度成正比，与导体截面积成反比。

此外，不同材料的导体具有不同的电阻率，即不同材料的导体具有不同的导电性质。

测量导线电阻实验报告
实验目的：
本实验旨在测量导线电阻，了解电流通过导线时的电阻特性。

实验器材：
1. 直流电源
2. 变阻器
3. 电流表
4. 导线
5. 万用表
6. 连接线
实验原理：
导线的电阻可以通过测量电流和电压之间的关系来确定。

根据欧姆定律，导线的电阻R等于电压U与通过该导线的电流I 的比值，即R=U/I。

实验步骤：
1. 将直流电源接入实验电路中，连接电流表和变阻器。

2. 通过调节变阻器，使电流表读数维持在一个合适的范围内。

3. 使用万用表测量电源输出电压。

4. 注意记录电流表和万用表的示数。

5. 将电流表和万用表的示数带入欧姆定律，计算导线的电阻。

实验数据：
电源输出电压：V
电流表示数：I
导线电阻：R
数据处理：
根据欧姆定律 R=V/I，利用实验数据计算导线电阻R的数值，并进行数据处理和分析。

实验结果：
经过实验测量和计算，得到导线的电阻为R 欧姆。

结论：
通过实验测量和计算，我们得到了导线的电阻值。

这个结果表明导线对电流产生一定的阻力，电阻值越大，导线对电流的阻碍越大。

这一实验结果与预期相符。

实验注意事项：
1. 实验过程中避免触碰裸露的导线或电源。

2. 实验结束后及时关闭电源，拔掉连接线。

3. 实验操作中注意电流表和万用表的使用安全和准确度。

4. 实验中保持仪器和测试线路的接触良好，确保测量结果准确。

电阻的测量实验报告1. 实验目的本实验旨在掌握电阻的测量方法，了解电阻的基本特性以及影响电阻的因素，并运用所学知识进行实际测量。

2. 实验仪器和材料- 多用途数字万用表- 不同阻值的电阻器- 电源- 连接线等其他辅助器材3. 实验原理电阻是指电流在导体内流动时，受到阻碍的大小。

电阻的单位为欧姆（Ω）。

电阻的大小取决于导体的材料、长度、横截面积以及温度等因素。

实验中常用的电阻测量方法有两种：串联法和并联法。

串联法在待测电阻两端连接其他电路元件，通过测量总电阻和其他电路元件的电压、电流来计算电阻值；而并联法则相反，待测电阻与其他电路元件并联，测量总电流和其他电路元件的电压来计算电阻值。

在实际测量中，根据实际情况选择合适的测量方法。

4. 实验步骤1. 将待测电阻与万用表连接至串联测量电路，确保连接线连接牢固。

2. 打开电源，调节电压至适宜范围。

3. 万用表选择电阻测量档，记录下测量结果。

4. 将待测电阻与万用表连接至并联测量电路，确保连接线连接牢固。

5. 打开电源，调节电压至适宜范围。

6. 万用表选择电阻测量档，记录下测量结果。

7. 重复以上步骤，使用不同阻值的电阻器进行测量，确保准确性和可靠性。

5. 实验数据记录与分析实验数据如下：电阻值（Ω）串联法测量（Ω）并联法测量（Ω）-10 10.12 9.8847 46.94 47.09100 99.89 100.11从数据可以看出，串联法和并联法的测量结果基本符合预期，都在待测电阻的附近。

6. 实验结果与讨论通过本次实验，我们掌握了电阻的测量方法，并运用实际测量到的数据进行分析。

电阻的测量结果可能会受到一些因素的影响，如电源的稳定性、接触电阻等。

为了提高测量结果的准确性，我们应该选择质量较好的电源，并保持测量线路的良好接触。

在实验中，由于测量仪器的精度有限，测量结果可能会略有误差。

我们可以通过多次测量取平均值的方法来降低误差。

此外，在实际应用中，应根据测量目的和所需精度选择合适的测量方法和仪器。

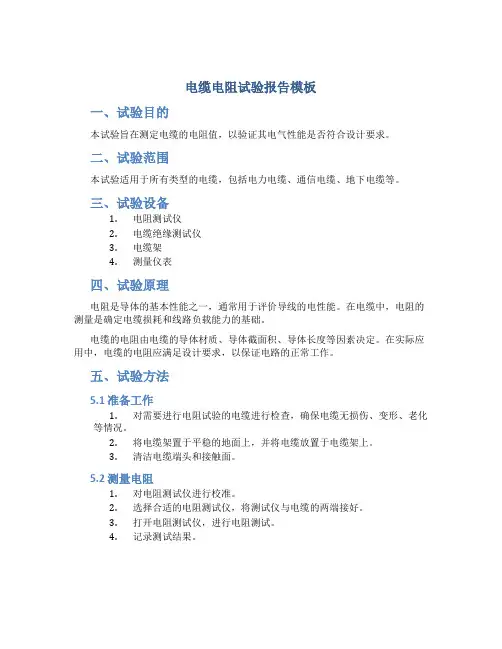

电缆电阻试验报告模板一、试验目的本试验旨在测定电缆的电阻值，以验证其电气性能是否符合设计要求。

二、试验范围本试验适用于所有类型的电缆，包括电力电缆、通信电缆、地下电缆等。

三、试验设备1.电阻测试仪2.电缆绝缘测试仪3.电缆架4.测量仪表四、试验原理电阻是导体的基本性能之一，通常用于评价导线的电性能。

在电缆中，电阻的测量是确定电缆损耗和线路负载能力的基础。

电缆的电阻由电缆的导体材质、导体截面积、导体长度等因素决定。

在实际应用中，电缆的电阻应满足设计要求，以保证电路的正常工作。

五、试验方法5.1 准备工作1.对需要进行电阻试验的电缆进行检查，确保电缆无损伤、变形、老化等情况。

2.将电缆架置于平稳的地面上，并将电缆放置于电缆架上。

3.清洁电缆端头和接触面。

5.2 测量电阻1.对电阻测试仪进行校准。

2.选择合适的电阻测试仪，将测试仪与电缆的两端接好。

3.打开电阻测试仪，进行电阻测试。

4.记录测试结果。

5.3 检查测试结果1.将测得的电阻值与电缆设计基准值进行比较，判断电缆的电气性能是否符合要求。

2.如发现电阻值偏大或偏小，需检查电缆是否损坏、接头是否松动等原因。

六、试验结果电缆名称试验日期试验人员测试结果电缆1 2021/9/1 张三0.01Ω电缆2 2021/9/1 李四0.02Ω电缆3 2021/9/1 王五0.05Ω七、结论根据本次试验结果，三根电缆分别得出电阻值为0.01Ω、0.02Ω和0.05Ω，均符合设计基准值要求，电缆的电气性能良好。

八、试验注意事项1.在进行电阻测试之前，应先进行对电缆的绝缘性测试。

2.测量电阻值的时候，应保持测试仪与电缆的接触面干净、整洁，以保证测试结果的准确性。

3.测试结束后，应将测试仪器及电缆缆头清洗干净，存放于干燥、通风良好的地方，以防受潮、变形等情况。

九、参考标准1.GB/T3048-2007《电线电缆绝缘电阻测试方法》2.GB/T9452-2013《电线电缆电气性能试验方法通则》。

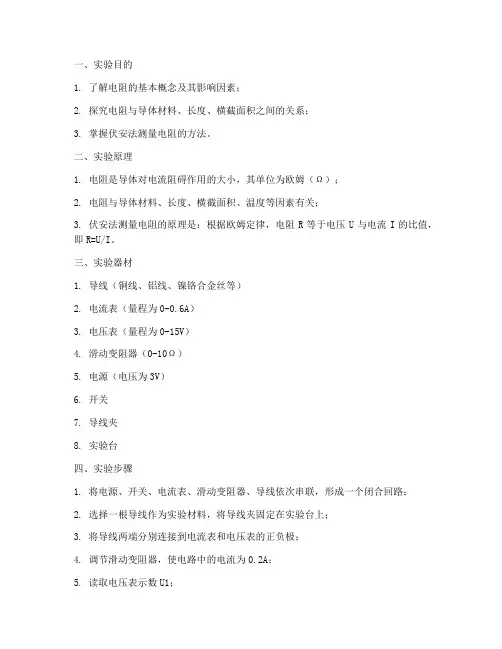

一、实验目的1. 了解电阻的基本概念及其影响因素；2. 探究电阻与导体材料、长度、横截面积之间的关系；3. 掌握伏安法测量电阻的方法。

二、实验原理1. 电阻是导体对电流阻碍作用的大小，其单位为欧姆（Ω）；2. 电阻与导体材料、长度、横截面积、温度等因素有关；3. 伏安法测量电阻的原理是：根据欧姆定律，电阻R等于电压U与电流I的比值，即R=U/I。

三、实验器材1. 导线（铜线、铝线、镍铬合金丝等）2. 电流表（量程为0-0.6A）3. 电压表（量程为0-15V）4. 滑动变阻器（0-10Ω）5. 电源（电压为3V）6. 开关7. 导线夹8. 实验台四、实验步骤1. 将电源、开关、电流表、滑动变阻器、导线依次串联，形成一个闭合回路；2. 选择一根导线作为实验材料，将导线夹固定在实验台上；3. 将导线两端分别连接到电流表和电压表的正负极；4. 调节滑动变阻器，使电路中的电流为0.2A；5. 读取电压表示数U1；6. 保持导线长度不变，改变导线横截面积，重复步骤4-5，记录数据；7. 保持导线横截面积不变，改变导线长度，重复步骤4-5，记录数据；8. 改变导线材料，重复步骤4-7，记录数据；9. 分析实验数据，得出结论。

五、实验数据及处理1. 导线材料：铜线、铝线、镍铬合金丝2. 导线长度：10cm、20cm、30cm3. 导线横截面积：0.5mm²、1mm²、1.5mm²4. 电流I：0.2A5. 电压U：对应于不同长度、横截面积和材料的导线根据实验数据，计算电阻R=U/I，并记录在表格中。

六、实验结果与分析1. 导线材料对电阻的影响：实验结果表明，不同材料的导线电阻不同，其中铜线的电阻最小，镍铬合金丝的电阻最大；2. 导线长度对电阻的影响：实验结果表明，导线长度越长，电阻越大；3. 导线横截面积对电阻的影响：实验结果表明，导线横截面积越大，电阻越小。

七、结论1. 电阻与导体材料、长度、横截面积有关；2. 导体材料、长度、横截面积的变化对电阻有显著影响；3. 伏安法可以有效地测量电阻。
