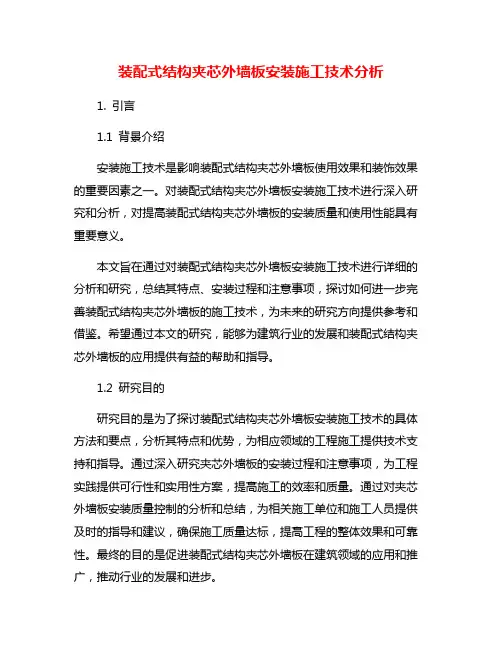

装配式结构夹芯外墙板安装施工技术分析1. 引言1.1 背景介绍安装施工技术是影响装配式结构夹芯外墙板使用效果和装饰效果的重要因素之一。

对装配式结构夹芯外墙板安装施工技术进行深入研究和分析，对提高装配式结构夹芯外墙板的安装质量和使用性能具有重要意义。

本文旨在通过对装配式结构夹芯外墙板安装施工技术进行详细的分析和研究，总结其特点、安装过程和注意事项，探讨如何进一步完善装配式结构夹芯外墙板的施工技术，为未来的研究方向提供参考和借鉴。

希望通过本文的研究，能够为建筑行业的发展和装配式结构夹芯外墙板的应用提供有益的帮助和指导。

1.2 研究目的研究目的是为了探讨装配式结构夹芯外墙板安装施工技术的具体方法和要点，分析其特点和优势，为相应领域的工程施工提供技术支持和指导。

通过深入研究夹芯外墙板的安装过程和注意事项，为工程实践提供可行性和实用性方案，提高施工的效率和质量。

通过对夹芯外墙板安装质量控制的分析和总结，为相关施工单位和施工人员提供及时的指导和建议，确保施工质量达标，提高工程的整体效果和可靠性。

最终的目的是促进装配式结构夹芯外墙板在建筑领域的应用和推广，推动行业的发展和进步。

1.3 研究意义装配式结构夹芯外墙板是当前建筑领域中一种较为新颖的外墙装饰材料，其具有轻质、高强度、隔热保温等优点，因此在建筑装饰中得到了广泛的应用。

研究装配式结构夹芯外墙板安装施工技术的意义主要体现在以下几个方面：掌握装配式结构夹芯外墙板的安装施工技术，可以提高施工效率，节约人力和时间成本。

相比于传统的墙体砌筑方式，装配式结构夹芯外墙板的安装更加简便快捷，能够极大地缩短工期，提高工程进度。

研究装配式结构夹芯外墙板的安装施工技术，可以提升建筑外墙的整体质量和美观度。

精准的安装技术可以确保外墙板的安装平整、垂直，避免出现质量问题，保证建筑外观的美观和整体装饰效果。

通过研究装配式结构夹芯外墙板的安装施工技术，还可以推动建筑行业的技术创新和发展。

目录1 总则 (2)2 术语 (3)3 基本规定 (4)4 性能要求 (5)5 构造与布置 (8)6 施工 (10)6.1一般规定 (10)6.2施工要点 (10)7 质量验收 (12)7.1一般规定 (12)7.2 主控项目 (13)7.3一般项目 (13)附录A 预制混凝土夹心保温墙板用纤维塑料连接器的产品规定 (14)本规程用词说明 (17)引用标准名录 (18)Contents1 General Provisions .................................................................................................. .12 Terms (2)3 General Requirements (3)4 Performance Requirement (4)5 Structure and layout (6)6 Construction (8)6.1General Requirements (8)6.2Technological process and key points (9)7 Acceptance............................................................................................................ .117.1General Requirements ................................................................................... .117.2 Main Control Items ........................................................................................ .127.3General Items ................................................................................................. .12 Appendix A Product specification for FRP connectors for precast concrete sandwich insulation wallboard..................................................................... .. (13)Explanation of Wording in this Standard (16)List of Quoted Standards (17)1 总则1.0.1 为规范金属-玻璃纤维塑料复合连接器在预制混凝土夹心保温墙板中的应用，保证预制混凝土夹心保温外墙板中纤维塑料连接器的设计排布合理，做到安全适用、技术先进、确保质量，制定本规程。

FRP板式
FRP棒式
FRP格构式
2 FRP连接件研究现状
FRP连接件研究现状
FRP连 接 件 在 北 美 、 欧 洲 等 地 区 建 筑 工 程 中 的 应 用 已 超 过 三 十 年 。 1980年，采用FRP连接件的预制混凝土夹心保温墙体首次应用在美国的一 幢9层公寓。目前，FRP连接件已用于住宅、办公楼、温室、工业建筑夹 心保温墙体之中。如美国明尼苏达州Ganglehoff中心、威斯康辛州百事 可乐灌装公司、新西兰Canterbury大学学生公寓等。
FRP连接件研究现状
2007年，同济大学与上海建工集团、北京万科企业有限公司、南京斯贝尔 复 合材料有限公司等单位合作，研发出了预制混凝土夹心保温墙体片状及棒状 FRP连接件，并开展了墙体及连接件的受力性能、热工性能、耐久性能等试验 研究工作。 2018年，孟宪宏等对玻璃纤维筋作为连接件的夹心保温墙体进行了抗拔和 抗 剪试验。研究表明，玻璃纤维筋具有良好的力学性能，可充当预制夹心保温 外挂墙板内部一种连接件。
技术标准
2006年，美国 ICC-ES协会颁布了AC320《锚固于混凝土中的纤维复合连接 件验收标准》，该标准规定了 FRP连接件的测试与性能要求、试验方法与分析、 质量控制、评估报告认证等方面内容。 2007 年 ， 美 国 ICC-ES 协 会 发 布 了 ESR-1746《 整 体 保 温 墙 板 使 用 的 THERMOMASSMC和MS纤维塑料连接件》。 国内尚未颁布FRP连接件的相关标准。目前，同济大学、北京建筑材料科学 研究总院有限公司、南京斯贝尔复合材料有限责任公司等单位正在编制国家产 品标准( 预制保温墙体用纤维增强塑料连接件) 。
PC建筑夹心保温墙体 FRP连接件详解
讲师： 时间：

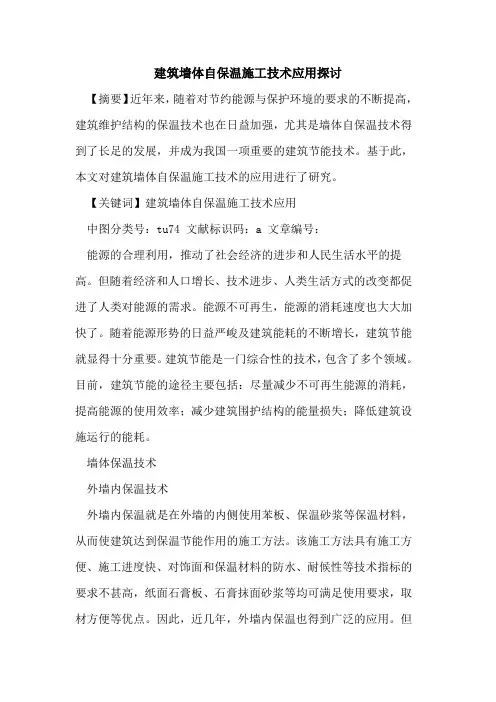

建筑墙体自保温施工技术应用探讨【摘要】近年来，随着对节约能源与保护环境的要求的不断提高，建筑维护结构的保温技术也在日益加强，尤其是墙体自保温技术得到了长足的发展，并成为我国一项重要的建筑节能技术。

基于此，本文对建筑墙体自保温施工技术的应用进行了研究。

【关键词】建筑墙体自保温施工技术应用中图分类号：tu74 文献标识码：a 文章编号：能源的合理利用，推动了社会经济的进步和人民生活水平的提高。

但随着经济和人口增长、技术进步、人类生活方式的改变都促进了人类对能源的需求。

能源不可再生，能源的消耗速度也大大加快了。

随着能源形势的日益严峻及建筑能耗的不断增长，建筑节能就显得十分重要。

建筑节能是一门综合性的技术，包含了多个领域。

目前，建筑节能的途径主要包括：尽量减少不可再生能源的消耗，提高能源的使用效率；减少建筑围护结构的能量损失；降低建筑设施运行的能耗。

墙体保温技术外墙内保温技术外墙内保温就是在外墙的内侧使用苯板、保温砂浆等保温材料，从而使建筑达到保温节能作用的施工方法。

该施工方法具有施工方便、施工进度快、对饰面和保温材料的防水、耐候性等技术指标的要求不甚高，纸面石膏板、石膏抹面砂浆等均可满足使用要求，取材方便等优点。

因此，近几年，外墙内保温也得到广泛的应用。

但是由于圈梁、楼板、构造柱等会引起热桥，热损失较大，并且由于材料、构造、施工等原因，饰面层出现开裂，而且占用室内使用空间，墙体受室外气候影响大，昼夜温差和冬夏温差大，容易造成墙体开裂。

另外，内保温影响居民的二次装修，而且内墙悬挂和固定物件也容易破坏内保温结构。

近年来，随着节能指标的提高，内保温技术将难以满足实际需要。

2、外墙夹心保温技术外墙夹心保温是将保温材料置于外墙的内、外侧墙片之间，内、外侧墙片可采用混凝土空心砌块，对内侧墙片和保温材料形成有效的保护，对保温材料的选材要求不高，聚苯乙烯、玻璃棉以及脲醛现场浇注材料等均可使用；对施工季节和施工条件的要求不十分高，不影响冬期施工。

预制混凝土夹心保温外墙板制作施工工法预制混凝土夹心保温外墙板制作施工工法一、前言随着建筑行业的发展和节能理念的普及，预制混凝土夹心保温外墙板在建筑施工中得到了广泛的应用。

本文将介绍预制混凝土夹心保温外墙板制作施工工法，并对其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细阐述。

二、工法特点预制混凝土夹心保温外墙板制作施工工法的特点如下：1. 高节能性：预制夹心保温外墙板具有优良的隔热性能和保温性能，能够有效提高建筑物的保温效果，减少能源消耗。

2. 施工速度快：预制混凝土夹心保温外墙板采用工厂预制和现场拼装的方式，施工效率高，能够大幅度缩短工期。

3. 施工质量稳定：预制夹心保温外墙板制作工艺成熟，施工质量受到严格控制，能够保证施工质量的稳定和一致性。

4.工地环境整洁：预制混凝土夹心保温外墙板在工厂制作完成后，现场只需进行拼装和安装，减少现场施工工艺，大大减少了施工现场的扰民问题。

三、适应范围预制混凝土夹心保温外墙板适用于多种建筑类型，尤其适用于高层建筑、商业综合体和别墅等。

其隔热、保温、防水等性能可以满足各种建筑物的要求，并且能够适应各种气候和地理条件。

四、工艺原理预制混凝土夹心保温外墙板的制作工艺依托于两个关键方面：混凝土预制和保温材料的选用。

首先，通过预制混凝土板的制作，可以保证混凝土的强度、密实性和表面平整度。

其次，选择合适的保温材料，如聚苯板、聚氨酯板等，进行板材夹心，以提高保温效果。

五、施工工艺1.准备工作：规划施工区域，清理施工场地，搭建施工架子和脚手架等。

2.模板安装：根据设计要求，安装预制混凝土夹心保温外墙板所需的模板，确保板面平整。

3.钢筋布置：按照设计要求，在模板内部铺设钢筋，增强板材的承载能力。

4.混凝土浇筑：将预制的混凝土浇注到模板内，充分振实，确保混凝土的密实性。

5.材料夹心：在混凝土浇筑之前或之后，将保温材料夹在两块混凝土板之间，形成夹心结构。

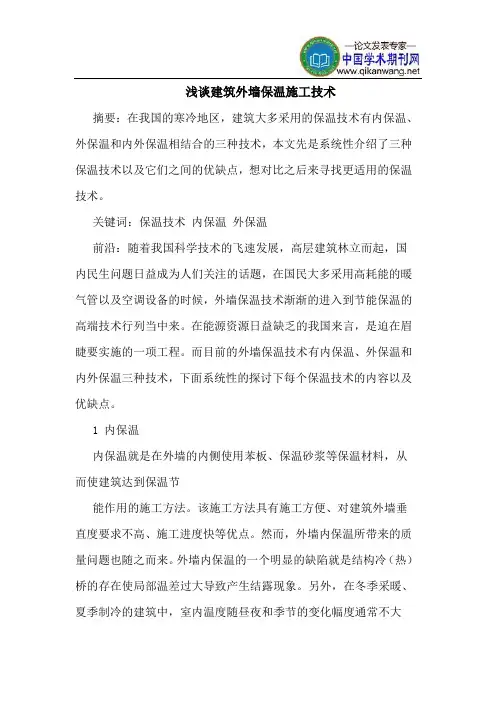

浅谈建筑外墙保温施工技术摘要：在我国的寒冷地区，建筑大多采用的保温技术有内保温、外保温和内外保温相结合的三种技术，本文先是系统性介绍了三种保温技术以及它们之间的优缺点，想对比之后来寻找更适用的保温技术。

关键词：保温技术内保温外保温前沿：随着我国科学技术的飞速发展，高层建筑林立而起，国内民生问题日益成为人们关注的话题，在国民大多采用高耗能的暖气管以及空调设备的时候，外墙保温技术渐渐的进入到节能保温的高端技术行列当中来。

在能源资源日益缺乏的我国来言，是迫在眉睫要实施的一项工程。

而目前的外墙保温技术有内保温、外保温和内外保温三种技术，下面系统性的探讨下每个保温技术的内容以及优缺点。

1 内保温内保温就是在外墙的内侧使用苯板、保温砂浆等保温材料，从而使建筑达到保温节能作用的施工方法。

该施工方法具有施工方便、对建筑外墙垂直度要求不高、施工进度快等优点。

然而，外墙内保温所带来的质量问题也随之而来。

外墙内保温的一个明显的缺陷就是结构冷（热）桥的存在使局部温差过大导致产生结露现象。

另外，在冬季采暖、夏季制冷的建筑中，室内温度随昼夜和季节的变化幅度通常不大（约10℃左右），这种温度变化引起建筑物内墙和楼板的线性变形和体积变化也不大。

但是，外墙和屋面受室外温度和太阳辐射热的作用而引起的温度变化幅度较大。

当室外温度低于室内温度时，外墙收缩的幅度比内保温隔热体系的速度快；当室外温度高于室内气温时，外墙膨胀的速度高于内保温隔热体系，这种反复形变使内保温隔热体系始终处于一种不稳定的墙体基础上，在这种形变应力反复作用下，不仅使外墙易遭受温差应力的破坏，也易造成内保温隔热体系的空鼓开裂。

内保温影响居民的二次装修。

内保温的缺点很多，不适合大范围的推广使用，必然会被外保温而替代掉。

2 外保温2.1 外墙外保温技术概述外墙外保温目前市场上已经形成了多种保温面层贴面砖的做法，其中胶粉聚苯颗粒外墙外保温粘贴面砖技术建设部曾经组织过专家评议会，并在2004年建设部发布的行业标准《胶粉聚苯颗粒外墙保温系》jg158-2004中作出了明确的规定：胶粉聚苯颗粒外墙外保温粘贴面砖技术的基本构造。

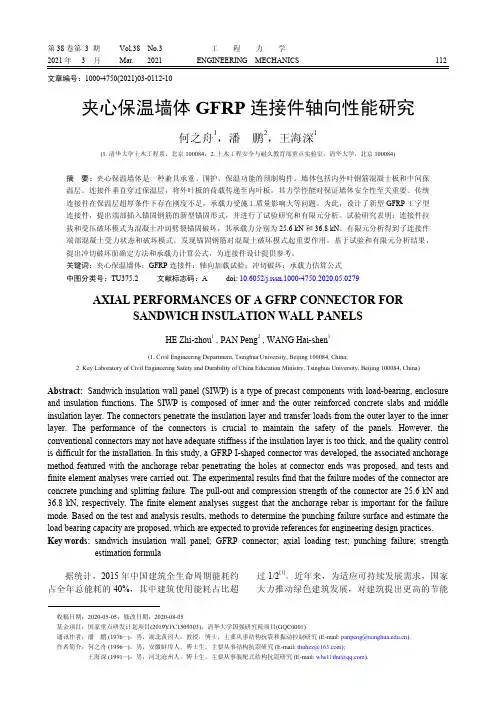

文章编号：1000-4750(2021)03-0112-10夹心保温墙体GFRP 连接件轴向性能研究何之舟1，潘 鹏2，王海深1(1. 清华大学土木工程系，北京 100084；2. 土木工程安全与耐久教育部重点实验室，清华大学，北京 100084)摘 要：夹心保温墙体是一种兼具承重、围护、保温功能的预制构件。

墙体包括内外叶钢筋混凝土板和中间保温层。

连接件垂直穿过保温层，将外叶板的荷载传递至内叶板，其力学性能对保证墙体安全性至关重要。

传统连接件在保温层超厚条件下存在刚度不足，承载力受施工质量影响大等问题。

为此，设计了新型GFRP 工字型连接件，提出端部插入锚固钢筋的新型锚固形式，并进行了试验研究和有限元分析。

试验研究表明：连接件拉拔和受压破坏模式为混凝土冲切劈裂锚固破坏，其承载力分别为25.6 kN 和36.8 kN 。

有限元分析得到了连接件端部混凝土受力状态和破坏模式，发现锚固钢筋对混凝土破坏模式起重要作用。

基于试验和有限元分析结果，提出冲切破坏面确定方法和承载力计算公式，为连接件设计提供参考。

关键词：夹心保温墙体；GFRP 连接件；轴向加载试验；冲切破坏；承载力估算公式中图分类号：TU375.2 文献标志码：A doi: 10.6052/j.issn.1000-4750.2020.05.0279AXIAL PERFORMANCES OF A GFRP CONNECTOR FORSANDWICH INSULATION WALL PANELSHE Zhi-zhou 1, PAN Peng 2, WANG Hai-shen1(1. Civil Engineering Department, Tsinghua University, Beijing 100084, China;2. Key Laboratory of Civil Engineering Safety and Durability of China Education Ministry, Tsinghua University, Beijing 100084, China)Abstract: Sandwich insulation wall panel (SIWP) is a type of precast components with load-bearing, enclosure and insulation functions. The SIWP is composed of inner and the outer reinforced concrete slabs and middle insulation layer. The connectors penetrate the insulation layer and transfer loads from the outer layer to the inner layer. The performance of the connectors is crucial to maintain the safety of the panels. However, the conventional connectors may not have adequate stiffness if the insulation layer is too thick, and the quality control is difficult for the installation. In this study, a GFRP I-shaped connector was developed, the associated anchorage method featured with the anchorage rebar penetrating the holes at connector ends was proposed, and tests and finite element analyses were carried out. The experimental results find that the failure modes of the connector are concrete punching and splitting failure. The pull-out and compression strength of the connector are 25.6 kN and 36.8 kN, respectively. The finite element analyses suggest that the anchorage rebar is important for the failure mode. Based on the test and analysis results, methods to determine the punching failure surface and estimate the load bearing capacity are proposed, which are expected to provide references for engineering design practices.Key words: sandwich insulation wall panel; GFRP connector; axial loading test; punching failure; strengthestimation formula据统计，2015年中国建筑全生命周期能耗约占全年总能耗的40%，其中建筑使用能耗占比超过1/2[1]。

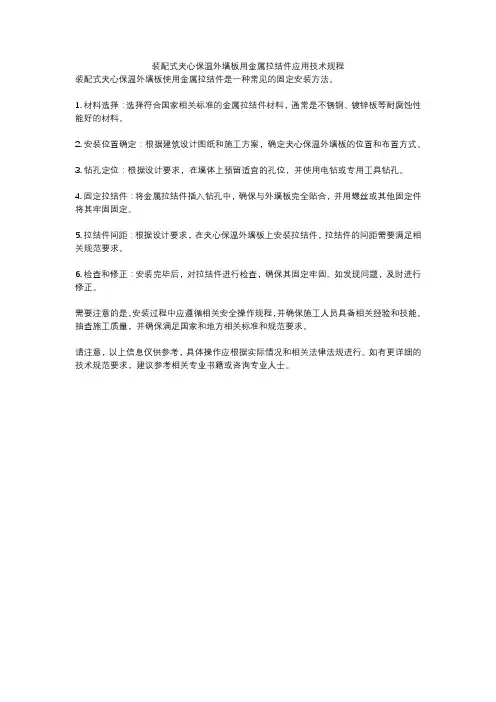

装配式夹心保温外墙板用金属拉结件应用技术规程
装配式夹心保温外墙板使用金属拉结件是一种常见的固定安装方法。

1. 材料选择：选择符合国家相关标准的金属拉结件材料，通常是不锈钢、镀锌板等耐腐蚀性能好的材料。

2. 安装位置确定：根据建筑设计图纸和施工方案，确定夹心保温外墙板的位置和布置方式。

3. 钻孔定位：根据设计要求，在墙体上预留适宜的孔位，并使用电钻或专用工具钻孔。

4. 固定拉结件：将金属拉结件插入钻孔中，确保与外墙板完全贴合，并用螺丝或其他固定件将其牢固固定。

5. 拉结件间距：根据设计要求，在夹心保温外墙板上安装拉结件，拉结件的间距需要满足相关规范要求。

6. 检查和修正：安装完毕后，对拉结件进行检查，确保其固定牢固。

如发现问题，及时进行修正。

需要注意的是，安装过程中应遵循相关安全操作规程，并确保施工人员具备相关经验和技能。

抽查施工质量，并确保满足国家和地方相关标准和规范要求。

请注意，以上信息仅供参考，具体操作应根据实际情况和相关法律法规进行。

如有更详细的技术规范要求，建议参考相关专业书籍或咨询专业人士。

和优化。
制或者消除 ， 营造更加健康快乐舒适的环境。 ② 营造科学合理 的声环境模式。人本身为大 自然 的 部分 ，如果能够借 助各种不同的条件将大 自然的声音 引入到人们 的 日常生活中去 ，建筑必定能够更好地满 足 整个社会的需要 ， 比如可以借助于绿色植 物 ， 将交通工具 产生的各种噪音予以降低或者消除 。 总而言之 ， 伴随着科学技术水平的不 断发展 ， 伴随着 生活水平的不断提升 ， 人们对资源 的需求越来越强烈 ， 资 源本身的短缺性能也越发的明显 。基于可持续发展的 目 标， 人们越来 越关注绿色生态 建筑 ， 在新 的世 纪 ， 在新 的 环境条件下 ，绿色生态建筑 必然具有非常广阔的开发空 间和应用前景 ， 尤其是伴随着相关材质的出现 ， 伴随着科 学技术 的发展 ， 在未来 的社会 绿色生态建筑必然会成为 时代 中建筑行业 的发展趋势 。

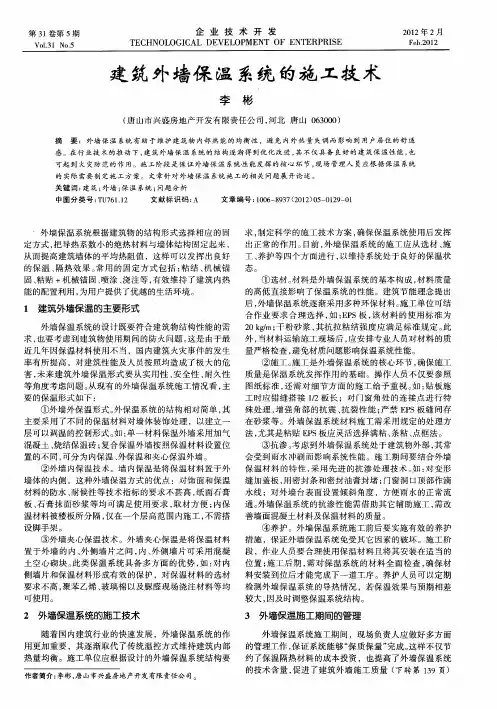

作者 简介 ： 李彬 ， 山市兴 盛房地 产 开发有 限责任 公 司 。 唐
第 ３ 卷第 ５期 １
陈芸艳 ： 浅析绿色建筑 的生态规划 及设 计措施
１９ ３
证空气质量的同时控制通风。
５ 水环境系统在绿色建筑中的规划设计
①建筑规划和水环境 。 在规划建筑小区的时候 ， 需要 考虑 的水环境包括 了雨水 、 污水 、 自来水等等 ， 这些水 对 因素如何进行输送 、排放和处理 ，这需要得到认真 的考 量， 相关 的设计必须要能够符合整个建筑规划 ， 这是一个
【］张晓瑞． ４ 非典 的启示——论建筑 中的 自然通风［ ． 中建 Ｊ华 ］ 筑，０ ４（） ２０， ． ３
６ 声环境 与绿色建筑设计
①绿色建筑设计 中的基本声环境策 略设计 。在再生
［ 刘振， ５ 】 迭勇， 王少强 ． 生态建筑设计 与建筑设计 生态化趋

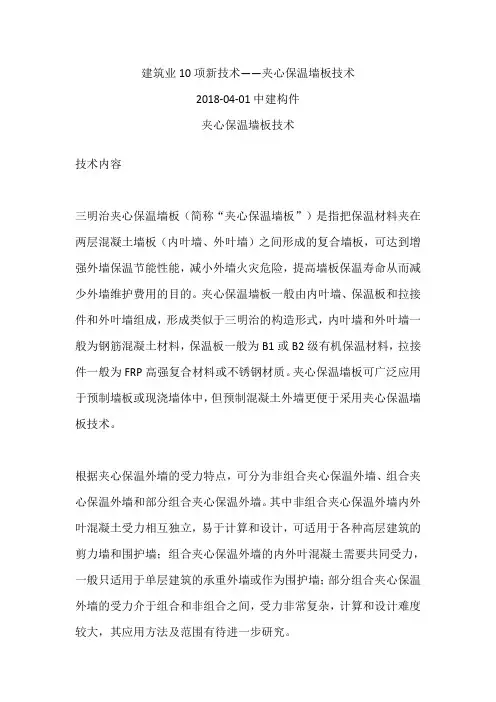

建筑业10项新技术——夹心保温墙板技术2018-04-01 中建构件夹心保温墙板技术技术内容三明治夹心保温墙板（简称“夹心保温墙板”）是指把保温材料夹在两层混凝土墙板（内叶墙、外叶墙）之间形成的复合墙板，可达到增强外墙保温节能性能，减小外墙火灾危险，提高墙板保温寿命从而减少外墙维护费用的目的。

夹心保温墙板一般由内叶墙、保温板和拉接件和外叶墙组成，形成类似于三明治的构造形式，内叶墙和外叶墙一般为钢筋混凝土材料，保温板一般为B1或B2级有机保温材料，拉接件一般为FRP高强复合材料或不锈钢材质。

夹心保温墙板可广泛应用于预制墙板或现浇墙体中，但预制混凝土外墙更便于采用夹心保温墙板技术。

根据夹心保温外墙的受力特点，可分为非组合夹心保温外墙、组合夹心保温外墙和部分组合夹心保温外墙。

其中非组合夹心保温外墙内外叶混凝土受力相互独立，易于计算和设计，可适用于各种高层建筑的剪力墙和围护墙；组合夹心保温外墙的内外叶混凝土需要共同受力，一般只适用于单层建筑的承重外墙或作为围护墙；部分组合夹心保温外墙的受力介于组合和非组合之间，受力非常复杂，计算和设计难度较大，其应用方法及范围有待进一步研究。

非组合夹心墙板一般由内叶墙承受所有的荷载作用，外叶墙起到保温材料的保护层作用，两层混凝土之间可以产生微小的相互滑移，保温拉接件对外叶墙的平面内变形约束较小，可以释放外叶墙在温差作用下的产生的温度应力，从而避免外叶墙在温度作用下产生开裂，使得外叶墙、保温板与内叶墙和结构同寿命。

我国装配混凝土结构预制外墙主要采用的是非组合夹心墙板。

夹心保温墙板中的保温拉接件布置应综合考虑墙板生产、施工和正常使用工况下的受力安全和变形影响。

技术指标夹心保温墙板的设计应该与建筑结构同寿命，墙板中的保温拉接件应具有足够的承载力和变形性能。

非组合夹心墙板应遵循“外叶墙混凝土在温差变化作用下能够释放温度应力，与内叶墙之间能够形成微小的自由滑移”的设计原则。

对于非组合夹心保温外墙的拉接件在与混凝土共同工作时，承载力安全系数应满足以下要求：对于抗震设防烈度为7度、8度地区，考虑地震组合时安全系数不小于3.0，不考虑地震组合时安全系数不小于。

1引言近年来,建筑能耗和碳排放量不断增加,为秉持可持续发展理念,实现“双碳”目标,资源消耗问题不容小觑。

在建筑结构中,围护系统能耗占比最大,其外墙能耗更是达到60%的占比。

而预制混凝土夹心保温墙板作为装配式建筑中的多功能集成围护构件,施工简单便捷,绿色环保,节能低耗,符合我国低碳环保的要求,具有广阔的应用前景。

随着我国节能标准的不断提高以及预制墙体向着更轻薄的发展趋势,在实现材料减少以及墙板集成化的同时保证结构的安全性和保温性能对预制混凝土夹心保温墙板的挑战是巨大的[1-2]。

因此,有必要对墙板在全寿命周期中的力学性能进行研究并分析影响墙板力学性能的主要因素,以确保墙板设计的安全可靠性。

此外,保温材料对预制混凝土夹心保温墙板在高节能标准中的发展十分重要,高效保温材料的设计对墙体的节能效果有显著影响,可有效减小墙体厚度,增加建筑使用空间[3-5]。

本文围绕预制混凝土夹心墙板平面外抗弯和平面内竖向受剪的受力性能,对墙板协同工作性和整体连接性两方面的研究进展进行回顾。

其次,针对墙板的保温性能,分析真空绝热板和气凝胶两种高效保温材料在预制夹芯保温墙板发展中的优势并总结其特点以及近些年的研究进展。

以此综述内容【作者简介】王雅贤（1997~），女，山西太原人，硕士在读，从事装配式结构研究。

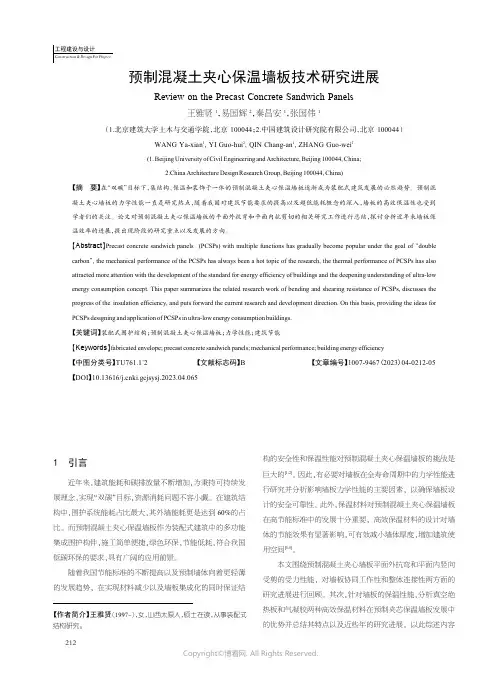

预制混凝土夹心保温墙板技术研究进展Review on the Precast Concrete Sandwich Panels王雅贤1，易国辉2，秦昌安1，张国伟1（1.北京建筑大学土木与交通学院，北京100044；2.中国建筑设计研究院有限公司，北京100044）WANG Ya-xian 1,YI Guo-hui 2,QIN Chang-an 1,ZHANG Guo-wei 1(1.Beijing University of Civil Engineering and Architecture,Beijing 100044,China;2.China Architecture Design Research Group,Beijing 100044,China)【摘要】在“双碳”目标下，集结构、保温和装饰于一体的预制混凝土夹心保温墙板逐渐成为装配式建筑发展的必然趋势。
