梁的定义及分类汇总

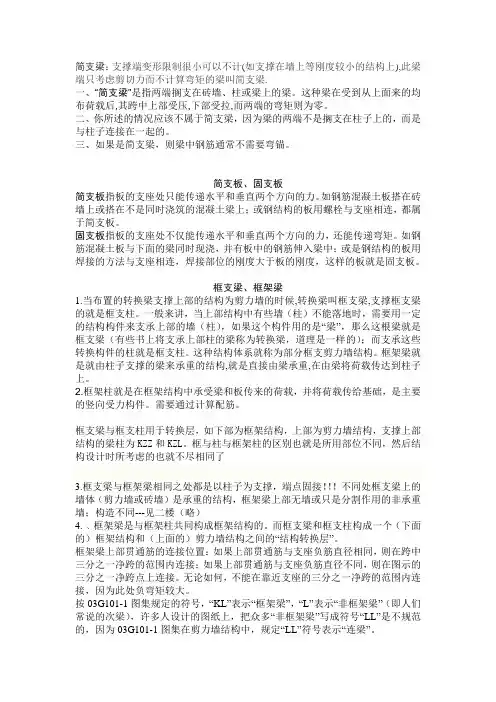

简支梁：支撑端变形限制很小可以不计(如支撑在墙上等刚度较小的结构上),此梁端只考虑剪切力而不计算弯矩的梁叫简支梁.一、“简支梁”是指两端搁支在砖墙、柱或梁上的梁。

这种梁在受到从上面来的均布荷载后,其跨中上部受压,下部受拉,而两端的弯矩则为零。

二、你所述的情况应该不属于简支梁，因为梁的两端不是搁支在柱子上的，而是与柱子连接在一起的。

三、如果是简支梁，则梁中钢筋通常不需要弯锚。

简支板、固支板简支板指板的支座处只能传递水平和垂直两个方向的力。

如钢筋混凝土板搭在砖墙上或搭在不是同时浇筑的混凝土梁上；或钢结构的板用螺栓与支座相连，都属于简支板。

固支板指板的支座处不仅能传递水平和垂直两个方向的力，还能传递弯矩。

如钢筋混凝土板与下面的梁同时现浇，并有板中的钢筋伸入梁中；或是钢结构的板用焊接的方法与支座相连，焊接部位的刚度大于板的刚度，这样的板就是固支板。

框支梁、框架梁1.当布置的转换梁支撑上部的结构为剪力墙的时候,转换梁叫框支梁,支撑框支梁的就是框支柱。

一般来讲，当上部结构中有些墙（柱）不能落地时，需要用一定的结构构件来支承上部的墙（柱），如果这个构件用的是“梁”，那么这根梁就是框支梁（有些书上将支承上部柱的梁称为转换梁，道理是一样的）；而支承这些转换构件的柱就是框支柱。

这种结构体系就称为部分框支剪力墙结构。

框架梁就是就由柱子支撑的梁来承重的结构,就是直接由梁承重,在由梁将荷载传达到柱子上。

2.框架柱就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础，是主要的竖向受力构件。

需要通过计算配筋。

框支梁与框支柱用于转换层，如下部为框架结构，上部为剪力墙结构，支撑上部结构的梁柱为KZZ和KZL。

框与柱与框架柱的区别也就是所用部位不同，然后结构设计时所考虑的也就不尽相同了3.框支梁与框架梁相同之处都是以柱子为支撑，端点固接！！！不同处框支梁上的墙体（剪力墙或砖墙）是承重的结构，框架梁上部无墙或只是分割作用的非承重墙；构造不同---见二楼（略）4.、框架梁是与框架柱共同构成框架结构的。

梁的定义及分类汇总1、连梁和框架梁：连梁是指两端与剪力墙相连且跨高比小于5 的梁（具体条文详见“高规”第7.1.8 条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5 的梁。

两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于7OOmm0寸，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm间距不应大于200mm对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw＞450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋（不包括梁上、下部受力钢筋及架立钢筋）的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm ”且不是强条的规定。

2、框架梁和次梁：一般情况下，次梁是指两端搭在框架梁上的梁。

这类梁是没有抗震要求的，因此在构造上它与框架梁有以下不同，现以国标图集＜03G101-1＞为例加以说明：（1）次梁梁顶钢筋在支座的锚固长度为受拉锚固长度la ，而框架梁的梁顶钢筋在支座的锚固长度为抗震锚固长度laE 。

建筑中梁、柱的定义及分类
梁：KL.框架梁，WKL：屋面框架梁；KZL：框支梁；L：非框架梁；XL：悬挑梁；JZL：井字梁；LL：连续梁；
柱：KZ：框架柱；KZZ：框支柱；XZ：芯柱；LZ：梁上柱；QZ剪力墙上柱。

一、梁的定义及分类：由支座支承，承受的知外力以横向力和剪力为主，以弯曲为主要变形的构件称为梁
1、从功能上分（结构梁）：如基础地梁、框架梁等。

与柱、承重墙等竖向构件共同构成空间；
2、从结构体系（构造梁）：如圈梁、过梁、连系梁等。

起到抗裂、抗专震、稳定等构造性作用；
3、从施工工艺分，有现浇梁、预制梁等
4、从材料上分，工程中常用的有型钢梁、钢筋混凝土梁、木梁、钢包砼梁等
二、柱的定义及分类：
1、框架柱：就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础的柱子。

是主要的竖向支撑结构，也是框架结构中承受力最大的构件
2、转换柱：是支承转换梁的框架柱子。

转换柱是因为建筑功能要求,下面是框架结构，上部是剪力墙结构。

在两种受力结构之间的转换部位的这层，这里的柱子叫转换柱
3、芯柱：有两种，一种是砌块墙内的芯柱，一种是混凝土框架柱内的芯柱。

4、梁上柱:就是不在基础中生根而是在梁上升起的柱子。

通常出现在建筑上下的结构布局发生变化时。

5、墙上柱：是在剪力墙上出现的柱子。

通常出现在建筑上下的结构布局发生变化时。

各种梁的定义及区别1、连梁和框架梁：连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。

两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。

一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。

”且不是强条的规定。

2、框架梁和次梁：一般情况下，次梁是指两端搭在框架梁上的梁。

这类梁是没有抗震要求的，因此在构造上它与框架梁有以下不同，现以国标图集<03G101-1>为例加以说明：(1)次梁梁顶钢筋在支座的锚固长度为受拉锚固长度la，而框架梁的梁顶钢筋在支座的锚固长度为抗震锚固长度laE。

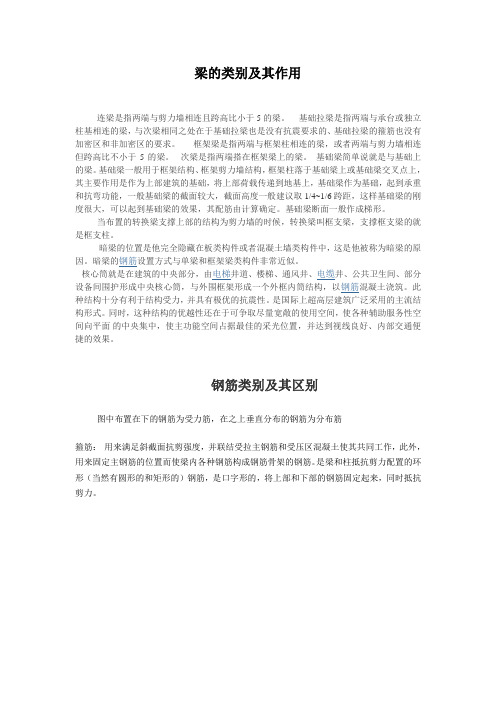

梁的类别及其作用连梁是指两端与剪力墙相连且跨高比小于5的梁。

基础拉梁是指两端与承台或独立柱基相连的梁，与次梁相同之处在于基础拉梁也是没有抗震要求的、基础拉梁的箍筋也没有加密区和非加密区的要求。

框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。

次梁是指两端搭在框架梁上的梁。

基础梁简单说就是与基础上的梁。

基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上，基础梁作为基础，起到承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4~1/6跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定。

基础梁断面一般作成梯形。

当布置的转换梁支撑上部的结构为剪力墙的时候，转换梁叫框支梁，支撑框支梁的就是框支柱。

暗梁的位置是他完全隐藏在板类构件或者混凝土墙类构件中，这是他被称为暗梁的原因。

暗梁的钢筋设置方式与单梁和框架梁类构件非常近似。

核心筒就是在建筑的中央部分，由电梯井道、楼梯、通风井、电缆井、公共卫生间、部分设备间围护形成中央核心筒，与外围框架形成一个外框内筒结构，以钢筋混凝土浇筑。

此种结构十分有利于结构受力，并具有极优的抗震性。

是国际上超高层建筑广泛采用的主流结构形式。

同时，这种结构的优越性还在于可争取尽量宽敞的使用空间，使各种辅助服务性空间向平面的中央集中，使主功能空间占据最佳的采光位置，并达到视线良好、内部交通便捷的效果。

钢筋类别及其区别图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

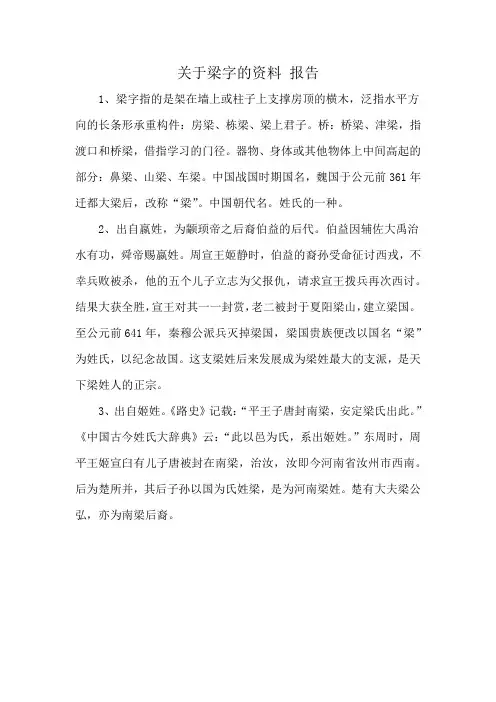

关于梁字的资料报告
1、梁字指的是架在墙上或柱子上支撑房顶的横木，泛指水平方向的长条形承重构件：房梁、栋梁、梁上君子。

桥：桥梁、津梁，指渡口和桥梁，借指学习的门径。

器物、身体或其他物体上中间高起的部分：鼻梁、山梁、车梁。

中国战国时期国名，魏国于公元前361年迁都大梁后，改称“梁”。

中国朝代名。

姓氏的一种。

2、出自嬴姓，为颛顼帝之后裔伯益的后代。

伯益因辅佐大禹治水有功，舜帝赐嬴姓。

周宣王姬静时，伯益的裔孙受命征讨西戎，不幸兵败被杀，他的五个儿子立志为父报仇，请求宣王拨兵再次西讨。

结果大获全胜，宣王对其一一封赏，老二被封于夏阳梁山，建立梁国。

至公元前641年，秦穆公派兵灭掉梁国，梁国贵族便改以国名“梁”为姓氏，以纪念故国。

这支梁姓后来发展成为梁姓最大的支派，是天下梁姓人的正宗。

3、出自姬姓。

《路史》记载：“平王子唐封南梁，安定梁氏出此。

”《中国古今姓氏大辞典》云：“此以邑为氏，系出姬姓。

”东周时，周平王姬宣臼有儿子唐被封在南梁，治汝，汝即今河南省汝州市西南。

后为楚所并，其后子孙以国为氏姓梁，是为河南梁姓。

楚有大夫梁公弘，亦为南梁后裔。

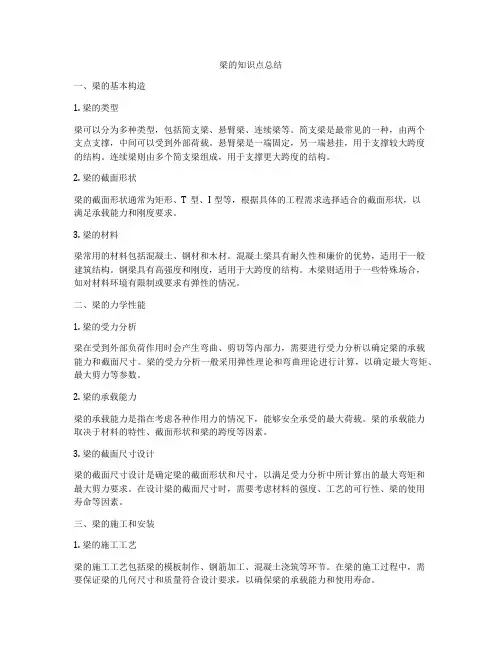

梁的知识点总结一、梁的基本构造1. 梁的类型梁可以分为多种类型，包括简支梁、悬臂梁、连续梁等。

简支梁是最常见的一种，由两个支点支撑，中间可以受到外部荷载。

悬臂梁是一端固定，另一端悬挂，用于支撑较大跨度的结构。

连续梁则由多个简支梁组成，用于支撑更大跨度的结构。

2. 梁的截面形状梁的截面形状通常为矩形、T型、I型等，根据具体的工程需求选择适合的截面形状，以满足承载能力和刚度要求。

3. 梁的材料梁常用的材料包括混凝土、钢材和木材。

混凝土梁具有耐久性和廉价的优势，适用于一般建筑结构。

钢梁具有高强度和刚度，适用于大跨度的结构。

木梁则适用于一些特殊场合，如对材料环境有限制或要求有弹性的情况。

二、梁的力学性能1. 梁的受力分析梁在受到外部负荷作用时会产生弯曲、剪切等内部力，需要进行受力分析以确定梁的承载能力和截面尺寸。

梁的受力分析一般采用弹性理论和弯曲理论进行计算，以确定最大弯矩、最大剪力等参数。

2. 梁的承载能力梁的承载能力是指在考虑各种作用力的情况下，能够安全承受的最大荷载。

梁的承载能力取决于材料的特性、截面形状和梁的跨度等因素。

3. 梁的截面尺寸设计梁的截面尺寸设计是确定梁的截面形状和尺寸，以满足受力分析中所计算出的最大弯矩和最大剪力要求。

在设计梁的截面尺寸时，需要考虑材料的强度、工艺的可行性、梁的使用寿命等因素。

三、梁的施工和安装1. 梁的施工工艺梁的施工工艺包括梁的模板制作、钢筋加工、混凝土浇筑等环节。

在梁的施工过程中，需要保证梁的几何尺寸和质量符合设计要求，以确保梁的承载能力和使用寿命。

2. 梁的安装梁的安装是指将制作好的梁安装到预定的位置，并进行连接固定的工作。

在梁的安装过程中，需要保证梁的位置和方向准确无误，连接部位的强度和稳定性符合设计要求。

四、梁的检测和维护1. 梁的质量检测梁的质量检测是指对梁的几何尺寸、混凝土质量、钢筋连接等进行检测，以确保梁的质量符合设计要求。

常用的检测方法包括超声波探伤、磁粉探伤、混凝土强度检测等。

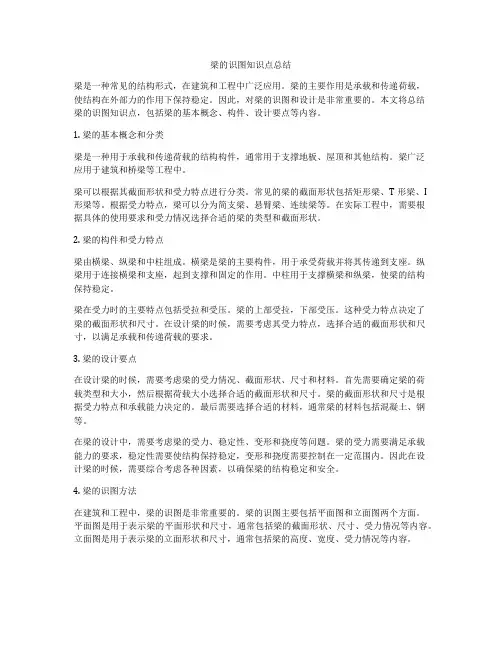

梁的识图知识点总结梁是一种常见的结构形式，在建筑和工程中广泛应用。

梁的主要作用是承载和传递荷载，使结构在外部力的作用下保持稳定。

因此，对梁的识图和设计是非常重要的。

本文将总结梁的识图知识点，包括梁的基本概念、构件、设计要点等内容。

1. 梁的基本概念和分类梁是一种用于承载和传递荷载的结构构件，通常用于支撑地板、屋顶和其他结构。

梁广泛应用于建筑和桥梁等工程中。

梁可以根据其截面形状和受力特点进行分类。

常见的梁的截面形状包括矩形梁、T形梁、I 形梁等。

根据受力特点，梁可以分为简支梁、悬臂梁、连续梁等。

在实际工程中，需要根据具体的使用要求和受力情况选择合适的梁的类型和截面形状。

2. 梁的构件和受力特点梁由横梁、纵梁和中柱组成。

横梁是梁的主要构件，用于承受荷载并将其传递到支座。

纵梁用于连接横梁和支座，起到支撑和固定的作用。

中柱用于支撑横梁和纵梁，使梁的结构保持稳定。

梁在受力时的主要特点包括受拉和受压。

梁的上部受拉，下部受压。

这种受力特点决定了梁的截面形状和尺寸。

在设计梁的时候，需要考虑其受力特点，选择合适的截面形状和尺寸，以满足承载和传递荷载的要求。

3. 梁的设计要点在设计梁的时候，需要考虑梁的受力情况、截面形状、尺寸和材料。

首先需要确定梁的荷载类型和大小，然后根据荷载大小选择合适的截面形状和尺寸。

梁的截面形状和尺寸是根据受力特点和承载能力决定的。

最后需要选择合适的材料，通常梁的材料包括混凝土、钢等。

在梁的设计中，需要考虑梁的受力、稳定性、变形和挠度等问题。

梁的受力需要满足承载能力的要求，稳定性需要使结构保持稳定，变形和挠度需要控制在一定范围内。

因此在设计梁的时候，需要综合考虑各种因素，以确保梁的结构稳定和安全。

4. 梁的识图方法在建筑和工程中，梁的识图是非常重要的。

梁的识图主要包括平面图和立面图两个方面。

平面图是用于表示梁的平面形状和尺寸，通常包括梁的截面形状、尺寸、受力情况等内容。

立面图是用于表示梁的立面形状和尺寸，通常包括梁的高度、宽度、受力情况等内容。

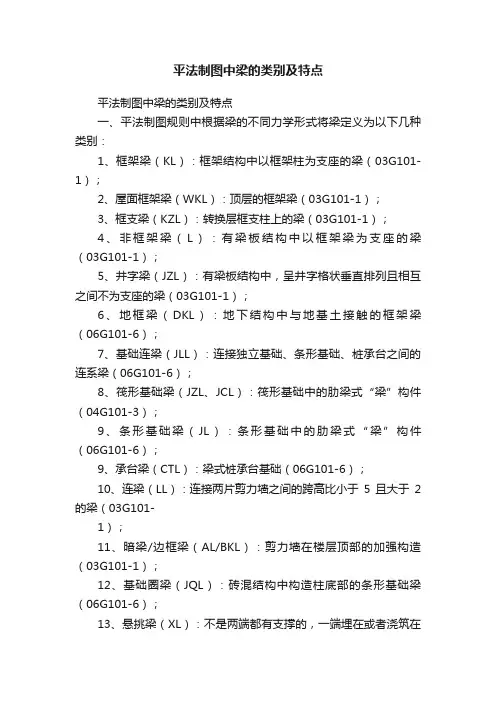

平法制图中梁的类别及特点平法制图中梁的类别及特点一、平法制图规则中根据梁的不同力学形式将梁定义为以下几种类别：1、框架梁（KL）：框架结构中以框架柱为支座的梁（03G101-1）；2、屋面框架梁（WKL）：顶层的框架梁（03G101-1）；3、框支梁（KZL）：转换层框支柱上的梁（03G101-1）；4、非框架梁（L）：有梁板结构中以框架梁为支座的梁（03G101-1）；5、井字梁（JZL）：有梁板结构中，呈井字格状垂直排列且相互之间不为支座的梁（03G101-1）；6、地框梁（DKL）：地下结构中与地基土接触的框架梁（06G101-6）；7、基础连梁（JLL）：连接独立基础、条形基础、桩承台之间的连系梁（06G101-6）；8、筏形基础梁（JZL、JCL）：筏形基础中的肋梁式“梁”构件（04G101-3）；9、条形基础梁（JL）：条形基础中的肋梁式“梁”构件（06G101-6）；9、承台梁（CTL）：梁式桩承台基础（06G101-6）；10、连梁（LL）：连接两片剪力墙之间的跨高比小于5且大于2的梁（03G101-1）；11、暗梁/边框梁（AL/BKL）：剪力墙在楼层顶部的加强构造（03G101-1）；12、基础圈梁（JQL）：砖混结构中构造柱底部的条形基础梁（06G101-6）；13、悬挑梁（XL）：不是两端都有支撑的，一端埋在或者浇筑在支撑物上，另一端伸出挑出支撑物的梁（03G101-1）。

二、新版G101-T1《平法特殊构件》图集中将会另外增加以下构件：1、弱连梁（RLL）：连接两片剪力墙之间的跨高比大于5的连梁（梁墙平行）；2、墙支梁（QZL）：至少一端直接落在剪力墙上的梁（梁墙垂直，墙上无端柱或扶壁柱）；3、宽扁梁（KBL）：梁宽大于梁高的梁；4、深梁（SL）：跨高比小于2的梁（单梁）；5、双连梁（SLL）：同一楼层同一位置出现的不同标高的连梁。

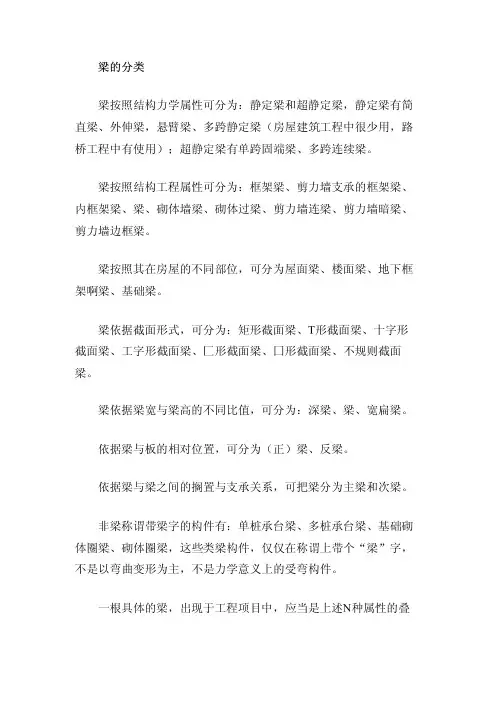

梁的分类
梁按照结构力学属性可分为：静定梁和超静定梁，静定梁有简 直梁、外伸梁，悬臂梁、多跨静定梁（房屋建筑工程中很少用，路 桥工程中有使用）；超静定梁有单跨固端梁、多跨连续梁。

梁按照结构工程属性可分为：框架梁、剪力墙支承的框架梁、 内框架梁、梁、砌体墙梁、砌体过梁、剪力墙连梁、剪力墙暗梁、 剪力墙边框梁。

梁按照其在房屋的不同部位，可分为屋面梁、楼面梁、地下框 架啊梁、基础梁。

梁依据截面形式，可分为：矩形截面梁、T形截面梁、十字形 截面梁、工字形截面梁、匚形截面梁、囗形截面梁、不规则截面 梁。

梁依据梁宽与梁高的不同比值，可分为：深梁、梁、宽扁梁。

依据梁与板的相对位置，可分为（正）梁、反梁。

依据梁与梁之间的搁置与支承关系，可把梁分为主梁和次梁。

非梁称谓带梁字的构件有：单桩承台梁、多桩承台梁、基础砌 体圈梁、砌体圈梁，这些类梁构件，仅仅在称谓上带个“梁”字， 不是以弯曲变形为主，不是力学意义上的受弯构件。

一根具体的梁，出现于工程项目中，应当是上述N种属性的叠
加。
