S7700系列智能路由交换机S7700系列智能路由交换机产品概述S7700系列是华为公司面向下一代企业网络架构而推出的新一代高端智能路由交换机。
该产品基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能L2~L4层交换服务基础上，进一步提供MPLS VPN、业务流分析、完善的H-QoS策略、可控组播、资源负载均衡、一体化安全等智能业务优化手段，同时具备超强扩展性和可靠性。
S7700系列广泛适用于园区网络、数据中心核心/汇聚节点，可对无线、话音、视频和数据融合网络进行先进的控制，帮助企业构建交换路由一体化的端到端融合网络。
通过部署内置华为首款以太网络处理器ENP的X1E单板，同时将系统软件升级到V2R5C00版本，S7700可以升级为敏捷交换机，客户可以享有敏捷交换机带来的创新体验。
S7700系列提供S7703、S7706、S7712三种产品形态，支持不断扩展的交换能力和端口密度。
S7700作为新一代智能交换机采用了全新的硬件平台，左后风道散热整机架构，打造业界最佳能效比交换设备。
关键部件冗余设计，最小化设备宕机与业务中断风险。
创新节能控制芯片，整机智能节电，为网络绿色可持续发展提供领先的解决方案。
产品特点S7700升级为敏捷交换机，让网络更敏捷地为业务服务•S7700支持随板AC，业务单板同时兼具无线AC功能，无需额外购买AC硬件；整机最大可管理1K AP，16K用户；整机转发性能可达T-bit，解决外置AC处理性能瓶颈，助力客户从容面向高速无线时代。
•S7700支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持PPPoE/802.1X/MAC/Portal等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃。
•SVF超级虚拟交换网，创新实现不仅将盒式交换机纵向虚拟为框式交换机板卡，而且将AP纵向虚拟为框式交换机的端口，使得原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，提供业界最简化网络管理方案。
Quidway® S3700系列企业网交换机产品概述Quidway® S3700系列企业网交换机（以下简称S3700），是华为公司推出的新一代绿色节能的三层以太网交换机。
它基于新一代高性能硬件和华为VRP®（Versatile Routing Platform ）软件平台，针对企业用户园区汇聚、接入等多种应用场景，提供简单便利的安装维护手段、灵活的VLAN部署和POE 供电能力、丰富的路由功能和IPv6平滑升级能力，并通过融合堆叠、虚拟路由器冗余、快速环网保护等先进技术有效增强网络健壮性，能够助力企业搭建面向未来的IT网络。
S3700 系列交换机为盒式产品设备，机箱高度为1U，包含S3700-28TP和S3700-52P两大类，提供标准型（SI）和增强型（EI）两种产品版本，标准型支持二层和基本的三层功能，增强型支持复杂的路由协议和丰富的业务特性，包含型号如下：S3700-28TP-SI-AC/DC、S3700-28TP-EI-AC/DC、S3700-28TP-EI-MC-AC、S3700-28TP-PWR-EI、S3700-28TP-EI-24S-AC、S3700-52P-SI-AC、S3700-52P-EI-AC/DC、S3700-52P-PWR-EI、S3700-52P-EI-24S-AC/DC、S3700-52P-EI-48S-AC/DC。
产品型号和外观S3700系列交换机包括如下款型：S3700-28TP-SI/EI/EI-MC/PWR-EIS3700-28TP-SI/EI ●24个10/100Base-TX，2个1000Base-X SFP，2个千兆Combo口（10/100/1000Base-T或100/1000Base-X）●分交流供电和直流供电两种机型S3700-28TP-EI-MC-AC ●24个10/100Base-TX，2个1000Base-X SFP，2个千兆Combo口（10/100/1000Base-T或100/1000Base-X）●交流供电S3700-28TP-PWR-EI ●24个10/100Base-TX，2个1000Base-X SFP，2个千兆Combo口（10/100/1000Base-T或100/1000Base-X）●交流供电●支持POE+S3700-28TP-EI-24SS3700-28TP-EI-24S ●24个100Base-FX SFP，2个1000Base-X SFP，2个千兆Combo口（10/100/1000Base-T或100/1000Base-X）●交流供电S3700-52P-SI/EI/PWR-EI/EI-48SS3700-52P-SI-AC S3700-52P-EI-AC ●48个10/100Base-TX，2个100/1000Base-XSFP，2个1000Base-X SFP●分交流供电和直流供电两种机型，其中SI无直流机型S3700-52P-PWR-EI ●48个10/100Base-TX，2个100/1000Base-XSFP，2个1000Base-X SFP●交流供电●支持POE+S3700-52P-EI-48S-AC ●48个100Base-FX SFP，2个100/1000Base-XSFP，2个1000Base-X SFP●分交流供电和直流供电两种机型S3700-52P-EI-24SS3700-52P-EI-24S-AC ●24个10/100Base-TX，24个100Base-FX SFP，2个100/1000Base-X SFP，2个1000Base-XSFP，●分交流供电和直流供电两种机型产品特点●强大的多业务支持能力S3700支持Multi-VPN-Instance CE（MCE）功能，实现了不同VPN用户在同一台设备上的隔离，有效解决用户数据安全问题，同时降低用户投资成本。

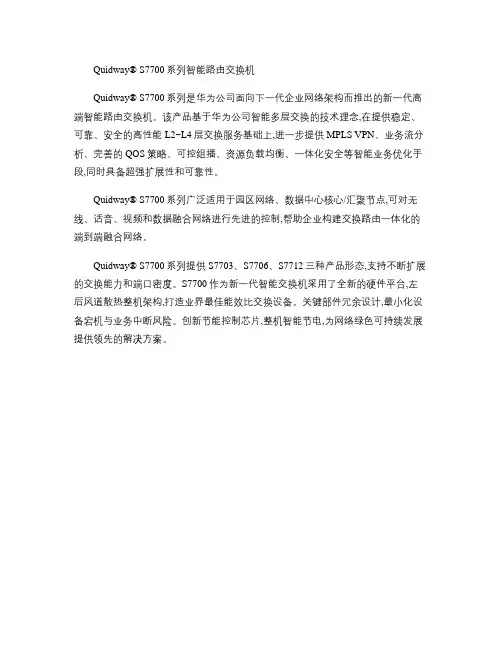

Quidway® S7700系列智能路由交换机Quidway® S7700系列是华为公司面向下一代企业网络架构而推出的新一代高端智能路由交换机。
该产品基于华为公司智能多层交换的技术理念,在提供稳定、可靠、安全的高性能L2~L4层交换服务基础上,进一步提供MPLS VPN、业务流分析、完善的QOS策略、可控组播、资源负载均衡、一体化安全等智能业务优化手段,同时具备超强扩展性和可靠性。
Quidway® S7700系列广泛适用于园区网络、数据中心核心/汇聚节点,可对无线、话音、视频和数据融合网络进行先进的控制,帮助企业构建交换路由一体化的端到端融合网络。
Quidway® S7700系列提供S7703、S7706、S7712三种产品形态,支持不断扩展的交换能力和端口密度。
S7700作为新一代智能交换机采用了全新的硬件平台,左后风道散热整机架构,打造业界最佳能效比交换设备。
关键部件冗余设计,最小化设备宕机与业务中断风险。
创新节能控制芯片,整机智能节电,为网络绿色可持续发展提供领先的解决方案。
S7703 S7706 S7712产品特点强大的业务处理能力,提升网络架构扩展性●多业务路由交换平台,满足企业接入、汇聚、核心业务承载需求,全面支持无线、语音、视频和数据应用,为企业提供高可用、低时延、全业务的一体化网络解决方案。
●支持分布式L2/L3 MPLS VPN功能,支持MPLS、VPLS、分层VPLS、VLL,满足企业VPN等接入需求。
●具备线速的跨VLAN组播复制能力,实现端口满负荷复制,满足多终端视频监控和视频会议接入需求;完善的二、三层组播协议,支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping,提供高性能的IP组播视频和音频应用。
●华为VRP软件平台提供静态路由、RIP、OSPF、ISIS、BGP多种路由协议,满足企业建网要求,软硬件支持IPv6,为企业网络提供IPv4到IPv6平滑升级能力。

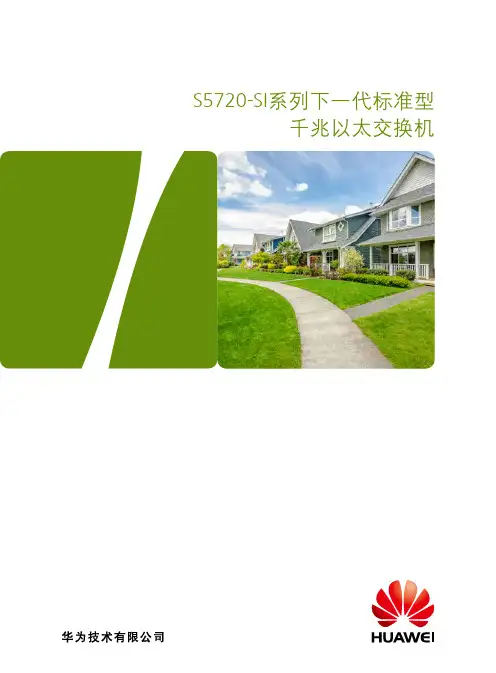

S5720-SI系列下一代标准型千兆以太交换机S5720-SI 系列下一代标准型千兆以太交换机1华为企业Sx700系列交换机• 包转发率：96Mpps2华为企业Sx700系列交换机强大的业务处理能力，多样的安全控制• 完善的二、三层组播协议，支持PIM SM 、PIM DM 、PIM SSM 、MLD 、IGMP Snooping ，满足多终端高清视频监控和视频会议接入需求。
• 增强支持OSPF 、ISIS 、BGP 、VRRP 等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语音、视频和数据应用。
• 支持MAC 认证、802.1x 认证、Portal 认证，实现用户策略（VLAN 、QoS 、ACL ）的动态下发。
• 支持完善的DoS 类防攻击、用户类防攻击。
其中，DoS 类防攻击主要针对交换机本身的攻击，包括SYN Flood 、Land 、Smurf 、ICMP Flood ；用户类防攻击涉及DHCP 服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood 、改变 DHCP CHADDR 值等等。
• 通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。
利用DHCPSnooping 的信任端口特性，还可以保证DHCP 服务器的合法性。
• 支持ARP 表项严格学习功能，可以防止因ARP 欺骗攻击导致正常用户无法上网。
• 支持MACSec ，提供逐跳设备的数据安全传输，适用于政府、金融等对数据机密性要求较高的场景。
轻松的运行维护• 支持SVF 超级虚拟交换网，SVF 方案创新实现将原来“核心/汇聚+接入交换机+AP ”的网络架构，虚拟化为一台设备进行管理，提供业界最简化的网络管理方案，简化设备管理，实现接入交换机和无线AP 的即插即用；业务配置模板化，在核心设备上配置后自动下发到接入设备，实现集中管控，简化业务配置，灵活调整。
S5720-SI 在SVF 方案中支持作为client 角色。

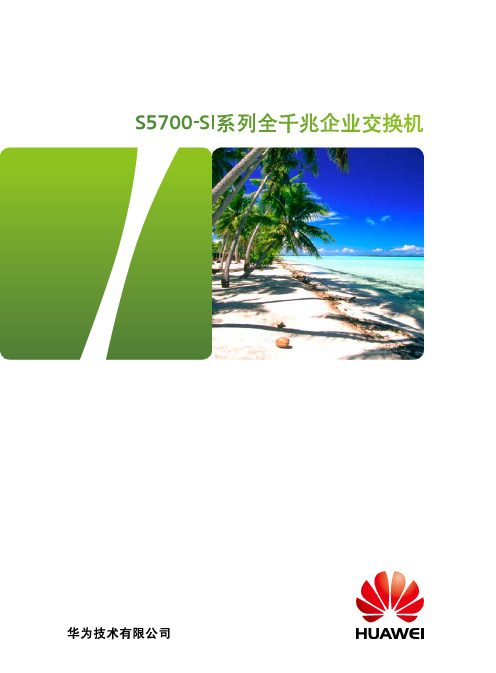

S5700-SI系列全千兆企业交换机
S5700-SI系列全千兆企业交换机
产品概述
S5700-SI标准型千兆以太网交换机系列（以下简称S5700-SI），是华为公司自主研发的二层/三层千兆
以太网交换机，提供灵活的全千兆接入以及万兆上行端口。
该系列交换机基于新一代高性能硬件和
华为公司统一的VRP（Versatile Routing Platform）软件平台，具有智能iStack堆叠，灵活的以太组网，
多样的安全控制，成熟的IPv6特性，轻松的运行维护等特点，广泛应用于企业园区接入和汇聚、数据
中心接入等多种应用场景。
产品外观
•交换容量：256Gbps
1
产品特性和优势
灵活的以太组网
•S5700-SI不仅支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准ERPS。
SEP是一种专用于以太链路层的环网协议，适用于半环、整环、
级连环等各种组网，其协议简单可靠、维护方便，并提供50ms的快速业务倒换。
ERPS是ITU-T发布
的G.8032标准, 该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。
•S5700-SI支持SmartLink功能。
S5700-SI通过多条链路接入到多台汇聚交换机上，SmartLink实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
•S5700-SI支持完善的以太OAM(IEEE 802.3ah/802.1ag)，用于快速检测链路故障。
2
多样的安全控制
•S5700-SI支持MAC地址认证和802.1x认证，实现用户策略（VLAN、QoS、ACL）的动态下发。
支持基于端口粒度的dot1X、MAC认证和混合认证；支持基于VLANIF接口粒度的Portal认证。
•S5700-SI支持完善的DoS类防攻击、用户类防攻击。
其中，DoS类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC 欺骗、DHCP request flood、改变 DHCP CHADDR 值等等。
•S5700-SI通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。
利用DHCP Snooping 的信任端口特性，S5700-SI还可以保证DHCP服务器的合法性。
•S5700-SI支持ARP表项严格学习功能，可以防止因ARP欺骗攻击将交换机ARP表项占满，导致正常用户无法上网。
轻松的运行维护
•S5700-SI支持华为Easy Operation简易运维方案，提供新入网设备Zero-Touch安装、故障设备更换免配置、USB开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，大大降低了运维成本。

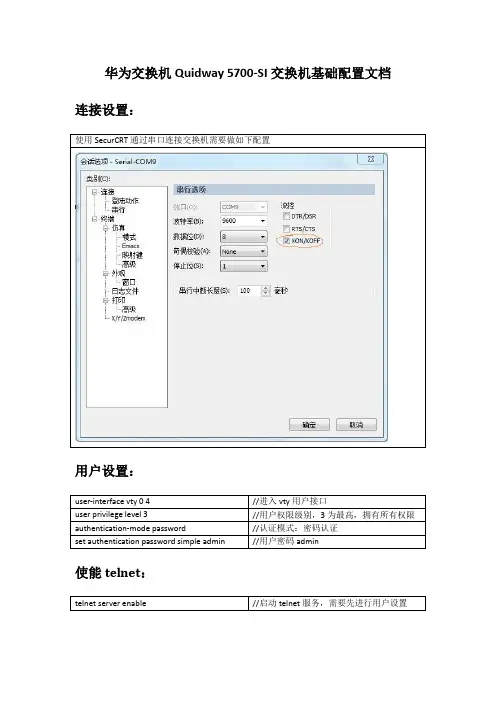

S5700-SI支持SNMP v1/v2c/v3、CLI（命令行）、Web网管、TELNET、SSHv2.0等多样化的管理和维护方式；支持RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。
•Easy Deploy：Commander交换机收集下挂Client的拓扑信息，并基于拓扑保存Client对应的启动信息；支持Client免配置更换。
支持对Client批量下发配置和脚本，并支持对配置下发结果进行查询。
•Commander交换机支持收集并显示整网能耗信息。
•S5700-SI支持GVRP，实现VLAN的动态分发、注册和属性传播，减少手工配置量，保证配置正确性。
S5700-SI还支持MUX VLAN功能，MUX VLAN分为主VLAN和从VLAN，从VLAN又分为互通型从VLAN和隔离型从VLAN。
主VLAN与从VLAN之间可以相互通信；互通型从VLAN内的端口之间互相通信；隔离型从VLAN内的端口之间不能互相通信。
智能iStack堆叠
•S5700-SI智能iStack堆叠，将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。
iStack堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
iStack提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
iStack简化了配置和管理, 堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。
成熟的IPv6特性
•S5700-SI基于成熟稳定的VRP平台，支持IPv4/IPv6双协议栈、IPv6路由协议RIPng、 IPv6 over IPv4隧道（手工隧道/6to4隧道/ISATAP隧道）。
S5700-SI既可以部署在纯IPv4或IPv6网络，也可以部署在IPv4与IPv6共存的网络，充分满足网络从IPv4向IPv6过渡的需求。
3
产品规格
4
5
大型企业网络应用组网应用S5700-SI 可以作为大中型企业网络的接入设备，小型园区网的汇聚设备，利用链路捆绑、双归等组网，充分提高网络可靠性。
合作方6
更多信息，敬请访问华为网站 或联系华为当地销售机构。
S5700-24TP-SI-AC(24个10/100/1000Base-T 以太网端口，4个复用的千兆SFP Combo ，交流供电)
S5700-24TP-PWR-SI(24个10/100/1000Base-T 以太网端口,4个复用的千兆Combo SFP ,PoE+,不含电源)
S5700-24TP-PWR-SI-AC(24个10/100/1000Base-T 以太网端口,4个复用的千兆Combo SFP ,PoE+,含1个500W 交流电源)S5700-28C-SI(24个10/100/1000Base-T 以太网端口,4个复用的千兆Combo SFP ,单子卡槽位,不含电源)
S5700-28C-SI-AC(24个10/100/1000Base-T 以太网端口,4个复用的千兆Combo SFP ,单子卡槽位,含1个150W 交流电源)S5700-28C-PWR-SI(24个10/100/1000Base-T 以太网端口，4个复用的千兆SFP Combo ，PoE+，单子卡槽位，含1个500W 交流电源)
S5700-48TP-SI-AC(48个10/100/1000Base-T 以太网端口，4个复用的千兆SFP Combo ，交流供电)
S5700-48TP-PWR-SI(48个10/100/1000Base-T 以太网端口,4个复用的千兆Combo SFP ,PoE+,不含电源)
S5700-48TP-PWR-SI-AC(48个10/100/1000Base-T 以太网端口,4个复用的千兆Combo SFP ,PoE+,含1个500W 交流电源)S5700-52C-SI(48个10/100/1000Base-T 以太网端口,单子卡槽位,不含电源)
S5700-52C-SI-AC(48个10/100/1000Base-T 以太网端口,单子卡槽位,含1个150W 交流电源)
S5700-52C-PWR-SI(48个10/100/1000Base-T 以太网端口，PoE+，单子卡槽位，含1个500W 交流电源)
S5700-26X-SI-12S-AC(12个10/100/1000Base-T 以太网端口,12个千兆SFP ,2个万兆SFP+,交流供电)
4端口千兆SFP 接口板(含4端口千兆SFP 光接口卡，扩展通道卡)(S5700SI 系列使用)
2端口万兆SFP+接口板(S5700SI 和S5700EI 系列使用)
4端口万兆SFP+接口板(含4端口万兆SFP+接口板，扩展通道卡)(S5700SI 和S5700EI 系列使用)
以太网堆叠接口板(含堆叠卡，100cm 堆叠电缆)
以太网堆叠接口板(含堆叠卡，300cm 堆叠电缆)
150W 交流电源模块
150W 直流电源模块
500W 交流PoE 电源模块
RPS1800 电源
订购信息
S5700-SI 系列以太交换机主机选购一览表： 7
8
9
