酒精浓度检测仪设计酒精浓度检测仪设计随着科技的不断发展，现代人对生活品质的要求越来越高，但同时人们也面临着种种安全隐患。
酒后驾驶是其中的一种，为了减少酒后驾驶对社会的负面影响，酒精浓度检测仪的应用越来越广泛。
本文将介绍酒精浓度检测仪的设计。
一、需求分析在设计酒精浓度检测仪前，我们需要充分了解需求。
酒精浓度检测仪的主要需求有：1. 精度高：酒精浓度检测仪需要能够准确地检测出饮酒者的酒精浓度，避免误判。
2. 稳定性好：由于酒精浓度检测仪需要长时间的使用，因此需要具有较好的稳定性，能够在长期使用中保持准确度和精度。
3. 操作简便：酒精浓度检测仪是为了能够让饮酒者自我检测的产品，所以需要操作简单，方便饮酒者使用。
4. 可靠性高：作为一款安全检测产品，酒精浓度检测仪需要具有高可靠性，能够准确地检测出饮酒者的酒精浓度，避免误判和漏判。
5. 成本低廉：为方便大众使用，酒精浓度检测仪需要具有成本低廉的优点，这样才能得到更为广泛的应用。
二、设计方案基本原理：汽车用酒精检测器是利用酒精传感器感受饮酒者呼出的气体中的酒精含量来判断其是否饮酒过量，从而达到节约油耗、防范酒驾的目的。
方案设计：1. 酒精传感器的选择：酒精传感器是整个酒精浓度检测仪的核心。
在选择传感器的时候，需要考虑其精确度、响应时间、稳定性、抗干扰能力等指标。
2. 电路设计：酒精浓度检测仪的电路设计需要考虑到传感器的输出信号处理、滤波、放大、数字转换等。
同时，根据要求可设计LED指示灯，显示红色表示饮酒超标，绿色表示饮酒未超标。
3. 软件设计：软件需要能够将传感器所采集到的数据转换成酒精浓度，根据酒驾限制法规进行酒精浓度限制，达到报警的目的。
4. 机械设计：考虑到饮酒者在呼出气体时需要将口对准酒精浓度检测仪的传感器，因此机械设计需要能够让传感器对溢气口进行自然吸附。
三、结构设计酒精浓度检测仪采用带显示屏的手持式结构，传感器置于机身顶部，运作过程中，饮酒者将吐气口对准传感器位置进行检测，通过屏幕显示酒精含量。
新型智能防酒后驾驶控制系统设计
随着科技的不断发展和社会的不断进步，酒后驾驶成为一个严重的社会问题。
为了减少交通事故的发生，新型智能防酒后驾驶控制系统应运而生。
本文将介绍该系统的设计。
新型智能防酒后驾驶控制系统主要由车载监测设备和驾驶员监测设备两部分组成。
车载监测设备主要用于检测驾驶员是否饮酒，而驾驶员监测设备主要用于检测驾驶员的身体状况和反应能力。
这两部分设备通过无线传输技术进行数据交互和实时监测。
车载监测设备包括酒精检测仪和眼动追踪仪。
酒精检测仪通过吹气式传感器检测驾驶员的呼气酒精浓度，当酒精浓度超过法定限值时，系统会自动启动报警装置。
眼动追踪仪通过红外摄像头追踪驾驶员的眼球运动，当驾驶员出现疲劳驾驶或分神驾驶的情况时，系统也会及时报警。
驾驶员监测设备包括心率监测仪和疲劳监测仪。
心率监测仪通过传感器监测驾驶员的心率，当心率异常或过快时，系统会发出警报。
疲劳监测仪通过眼动传感器和头部姿态传感器监测驾驶员的疲劳程度和反应能力，当驾驶员出现疲劳驾驶的情况时，系统会发出警报并提醒驾驶员休息。
该系统还可以与智能手机相连，通过手机App提供实时监测和报警功能。
当驾驶员酒后驾驶或出现疲劳驾驶的情况时，系统会通过手机App发送警报信息给驾驶员的亲友和交通管理部门，以提醒驾驶员及时停车或采取其他措施。
新型智能防酒后驾驶控制系统通过车载监测设备和驾驶员监测设备的组合使用，能够实时检测驾驶员的饮酒情况、身体状况和反应能力，提供警报和提醒功能，有效防止酒后驾驶和疲劳驾驶的发生，降低交通事故的风险，保障驾驶员和其他道路使用者的安全。
这一系统的应用前景广阔，将对社会的交通安全产生积极的影响。

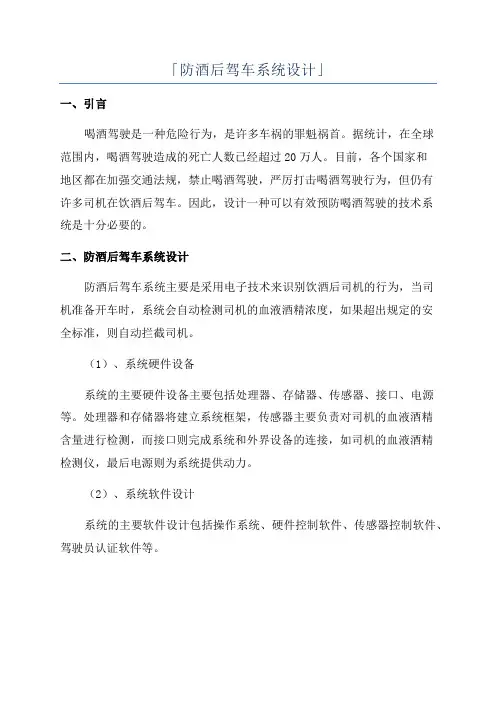

「防酒后驾车系统设计」
一、引言
喝酒驾驶是一种危险行为，是许多车祸的罪魁祸首。
据统计，在全球
范围内，喝酒驾驶造成的死亡人数已经超过20万人。
目前，各个国家和
地区都在加强交通法规，禁止喝酒驾驶，严厉打击喝酒驾驶行为，但仍有
许多司机在饮酒后驾车。
因此，设计一种可以有效预防喝酒驾驶的技术系
统是十分必要的。
二、防酒后驾车系统设计
防酒后驾车系统主要是采用电子技术来识别饮酒后司机的行为，当司
机准备开车时，系统会自动检测司机的血液酒精浓度，如果超出规定的安
全标准，则自动拦截司机。
（1）、系统硬件设备
系统的主要硬件设备主要包括处理器、存储器、传感器、接口、电源等。
处理器和存储器将建立系统框架，传感器主要负责对司机的血液酒精
含量进行检测，而接口则完成系统和外界设备的连接，如司机的血液酒精
检测仪，最后电源则为系统提供动力。
（2）、系统软件设计
系统的主要软件设计包括操作系统、硬件控制软件、传感器控制软件、驾驶员认证软件等。
新型智能防酒后驾驶控制系统设计随着科技的发展，智能防酒后驾驶控制系统逐渐成为一种存在感的新型装置。
该系统基于智能技术，旨在减少或消除酒后驾驶导致的交通事故。
一、引言酒后驾驶是一种危险行为，容易造成交通事故，甚至严重危及人身安全。
为了解决这一问题，许多智能防酒后驾驶控制系统被开发出来。
本文旨在设计一个新型智能防酒后驾驶控制系统，以提高驾驶员的安全性。
二、系统架构该智能防酒后驾驶控制系统由以下几个部分组成：酒精检测模块、驾驶状态监测模块、驾驶行为识别模块、语音提示模块和报警装置。
1.酒精检测模块酒精检测模块主要用于检测驾驶员的酒精含量。
常见的检测方法包括呼气酒精测试和指纹酒精测试。
本系统将采用呼气酒精测试，其中使用传感器检测驾驶员的呼气中的酒精含量。
如果酒精含量超过法定限制，系统将发出警示。
2.驾驶状态监测模块驾驶状态监测模块旨在监测驾驶员的警觉程度和注意力集中程度。
通过使用摄像头和面部识别技术，可以检测驾驶员的疲劳和注意力分散情况。
还可以根据驾驶员的头部姿势来识别是否有危险驾驶行为。
3.驾驶行为识别模块驾驶行为识别模块主要用于识别驾驶员的危险驾驶行为，例如超速、闯红灯和频繁变道等。
通过使用GPS、加速度传感器和图像识别技术，可以实时监测驾驶员的行为，并发出警报。
4.语音提示模块语音提示模块通过语音合成技术向驾驶员发出警示或提醒。
当系统检测到驾驶员有酒精中毒、疲劳驾驶或危险驾驶行为时，将通过语音提示来提醒驾驶员。
5.报警装置报警装置通过声音、光线和振动等方式发出警示信号。
当系统检测到驾驶员有酒精中毒、疲劳驾驶或危险驾驶行为时，将启动报警装置来警示驾驶员。
三、系统工作流程该智能防酒后驾驶控制系统的工作流程如下：1.开始2.启动酒精检测模块，检测驾驶员的酒精含量。
3.启动驾驶状态监测模块，监测驾驶员的警觉程度和注意力集中程度。
4.启动驾驶行为识别模块，识别驾驶员的危险驾驶行为。
5.根据检测结果和识别结果，判断是否需要发出语音提示或启动报警装置。
智能酒驾检测产品设计本文提出了一种利用智能酒驾检测和激光透射灯相结合的方法，用于防治酒驾现象。
设计了一种结合皮肤接触式酒精浓度检测器以及车尾激光投射预警灯的仪器。
该设备通过蓝牙连接系统的两个部分，使酒精检测与车尾警示形成连贯动作，从驾驶员、道路行人和交警三个方面进行安全提醒。
标签：酒后驾驶无线控制车尾警示1.前言1.1课题研究背景在一项来自世界卫生组织的调查中，我们发现，全球每年造成死亡的交通事故中，大约有五到六成和酒后驾驶相关。
酒后驾驶已经被公认为是引发重大事故的主要的原因。
仅在国内，每年查处的酒驾案件就高达2L3万余起，造成六百多人死亡，两千多人受伤。
对一般人来说.每百毫升血液里含20mg的酒精就足以使其感速度的能力下降的同时对车辆四周环境空间的感受能力也下降。
2智能酒驾检测设备原理分析2.1检测原理分析本次实验采用的是一种皮肤接触式酒精浓度检测技术，该技术是通过皮肤传感器对皮肤发射光来探测血液酒精含量(BAC)。
道种技术是利用近红外线对皮肤进行照射，测量反射光线中某种波长被皮肤吸收的量来确定BAC值。
因为这项技术中的技术还仅仅是通过理论论证了可行性，但是真正投入量产还需要时间。
未来这项技术会向检测手掌或者手指部分的皮肤，墨西哥一家公司正发展一种手指探测酒精技术(biometric fingerprint),此外丰田公司也在开发一种能通过皮肤毛孔探测酒精含量的方向盘。
2.2控制原理分析酒驾检测设备的目的是检测驾驶员是否酒驾，当系统检测出驾驶员为酒后驾车状态时会给出相应提示，此时如果驾驶员不予理会仍然开车的话，车尾部与检测装置通过蓝牙相连的激光警示灯就会被点亮。
它主要由传感器、转换器、单片机、LCD显示器、继电器以及声光报警部分组成。
由酒精传感器检测相关数据，传感器将检测到的酒精浓度转换为相应的电信号，电信号经过数模转换器转换后传到单片机，单片机对所输入的数字信号进行分析处理，最后对分析处理的结果做出判断，并发送蓝牙信号给车尾的警示灯，其中的蓝牙接收器收到信号之后将警示灯点亮。
基于无线通信的酒精浓度测试仪设计毕业
设计
简介
这份毕业设计旨在设计出一种基于无线通信的酒精浓度测试仪，方便人们在喝酒后进行自我监测，从而减少酒驾事故的发生。
该测
试仪能够通过无线传输将测试结果传输到手机端，方便使用者查看。
设计方案
该测试仪使用MQ-3气敏传感器来检测周围空气中的酒精浓度，并通过OneNET物联网平台进行数据传输，同时配合手机客户端进
行数据展示和管理。
实现步骤
1. 硬件设计。
在硬件设计方面，需选择合适的元器件，如MCU、气敏传感器、LED灯等，并设计出相应的电路板和外壳等。
2. 软件设计。
需要编写MCU控制程序、物联网云平台程序和手机端APP程序。
MCU控制程序用于气敏传感器数据采集、气敏传感器数据处理和数据发送至云平台。
云平台程序用于接收和展示来自硬件部分的数据。
手机APP用户通过云平台获取设备信息。
优势
相比传统的酒精测试仪器，该设计具有以下优势：
- 无需连接电脑进行数据处理，即可实现测试并得到数据。
- 通过无线传输将结果传输到手机APP，实时查看数据。
- 由于使用无线传输，设备更加灵活方便，使用起来也更加简单。
结束语
该设计毕业设计基于无线通信的酒精浓度测试仪，不仅具备实际应用价值，而且充分发挥了新型技术的优势，是一份创新性的毕业设计。

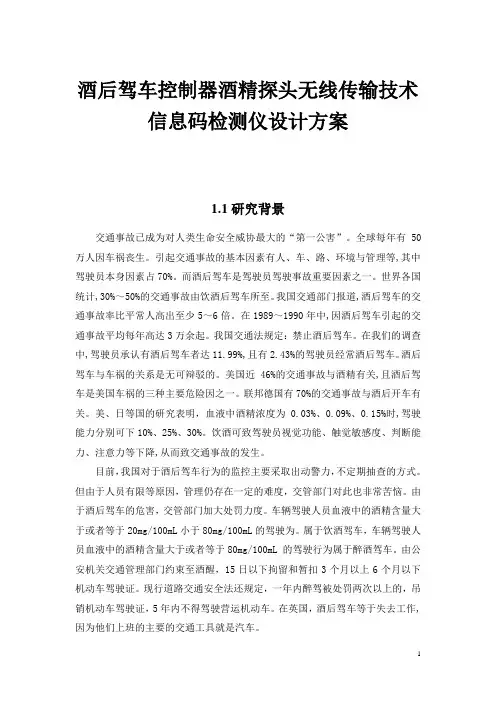

酒后驾车控制器酒精探头无线传输技术信息码检测仪设计方案1.1研究背景交通事故已成为对人类生命安全威协最大的“第一公害”。
全球每年有50万人因车祸丧生。
引起交通事故的基本因素有人、车、路、环境与管理等,其中驾驶员本身因素占70%。
而酒后驾车是驾驶员驾驶事故重要因素之一。
世界各国统计,30%～50%的交通事故由饮酒后驾车所至。
我国交通部门报道,酒后驾车的交通事故率比平常人高出至少5～6倍。
在1989～1990年中,因酒后驾车引起的交通事故平均每年高达3万余起。
我国交通法规定：禁止酒后驾车。
在我们的调查中,驾驶员承认有酒后驾车者达11.99%,且有2.43%的驾驶员经常酒后驾车。
酒后驾车与车祸的关系是无可辩驳的。
美国近46%的交通事故与酒精有关,且酒后驾车是美国车祸的三种主要危险因之一。
联邦德国有70%的交通事故与酒后开车有关。
美、日等国的研究表明，血液中酒精浓度为0.03%、0.09%、0.15%时,驾驶能力分别可下10%、25%、30%。
饮酒可致驾驶员视觉功能、触觉敏感度、判断能力、注意力等下降,从而致交通事故的发生。
目前，我国对于酒后驾车行为的监控主要采取出动警力，不定期抽查的方式。
但由于人员有限等原因，管理仍存在一定的难度，交管部门对此也非常苦恼。
由于酒后驾车的危害，交管部门加大处罚力度。
车辆驾驶人员血液中的酒精含量大于或者等于20mg/100mL小于80mg/100mL的驾驶为。
属于饮酒驾车，车辆驾驶人员血液中的酒精含量大于或者等于80mg/100mL 的驾驶行为属于醉酒驾车。
由公安机关交通管理部门约束至酒醒，15日以下拘留和暂扣3个月以上6个月以下机动车驾驶证。
现行道路交通安全法还规定，一年内醉驾被处罚两次以上的，吊销机动车驾驶证，5年内不得驾驶营运机动车。
在英国，酒后驾车等于失去工作,因为他们上班的主要的交通工具就是汽车。
酒后驾车造成的交通事故对国家、他人、自己产生了难以估计的后果。
为了减少这种现象的出现，世界各国都在想办法来解决这个问题。
新型智能防酒后驾驶控制系统设计随着社会的发展和科技的进步，智能防酒后驾驶控制系统为我们的生活带来了很多便利。
酒后驾驶是一种危险的行为，不仅危害自己的生命安全，也容易给周围的人带来伤害。
为了降低酒后驾驶的发生率，减少交通事故的发生，新型智能防酒后驾驶控制系统应运而生。
本文将对智能防酒后驾驶控制系统的设计进行详细的介绍。
一、系统概述智能防酒后驾驶控制系统是一种利用先进的传感技术和智能控制技术，能够监测驾驶员的酒精浓度，并在酒精浓度超过规定范围时，自动切断发动机点火系统，使汽车无法启动的一种智能化设备。
这种系统可以有效地防止酒后驾驶，保障驾驶安全。
二、系统设计1. 传感器部分智能防酒后驾驶控制系统的关键部分是传感器，传感器可以检测驾驶员的酒精浓度。
目前市场上有很多种酒精传感器，比如半导体传感器、红外光传感器等。
在选择传感器时，需要考虑到价格、准确性、稳定性等因素，选择一款性价比高的传感器。
2. 数据采集与处理部分传感器采集到的数据需要经过处理才能够被控制系统所识别。
数据采集与处理部分需要一款高性能的微处理器或者控制芯片，能够对传感器采集到的数据进行分析和处理，最终输出信号用于控制发动机点火系统。
3. 控制部分控制部分是整个系统的核心，控制部分需要根据传感器采集到的数据，控制汽车的发动机点火系统。
当驾驶员的酒精浓度超过规定范围时，控制部分需要自动切断发动机点火系统，使汽车不能启动。
控制部分还需要具备一定的自学习能力，可以根据驾驶员的驾驶习惯和酒精代谢能力进行自适应调整。
4. 人机交互部分为了方便驾驶员的使用，智能防酒后驾驶控制系统还需要设计人机交互部分。
人机交互部分可以通过显示屏或者语音提示的方式，提醒驾驶员酒精浓度是否超过规定范围，或者系统是否已经切断了发动机点火系统。
通过人机交互部分，驾驶员可以随时了解系统的工作状态。
三、系统优势1. 高准确性智能防酒后驾驶控制系统采用先进的传感技术，能够准确地监测驾驶员的酒精浓度，准确性很高。
新型智能防酒后驾驶控制系统设计一、技术原理1. 传感器检测技术新型智能防酒后驾驶控制系统设计基于传感器检测技术，可以通过呼吸、触摸等方式检测驾驶员的酒精浓度。
该技术可以实时监测驾驶员的酒精浓度，并在超过安全值的情况下及时提醒驾驶员。
2. 蓝牙连接技术系统通过蓝牙连接技术可以与智能手机或其他设备连接，实现对驾驶员的行车状态进行实时监控。
一旦发现酒后驾驶的情况，系统会自动进行报警，并采取相应的控制手段，确保行车安全。
3. 数据处理及分析技术通过对传感器数据的处理及分析，系统可以准确地判断出驾驶员的酒后状态，并对其进行正确的控制。
这项技术可以确保系统的准确性和可靠性，为驾驶员提供更加全面的保护。
二、功能设计1. 酒精浓度检测系统通过传感器对驾驶员的酒精浓度进行实时检测，并在情况异常时及时报警提醒。
这项功能可以有效地避免酒后驾驶，保障行车安全。
2. 自动刹车当系统检测到驾驶员酒后驾驶的情况时，可以通过蓝牙连接技术自动刹车，确保车辆安全停靠。
这项智能功能可以在紧急情况下为驾驶员提供重要的辅助。
三、应用前景新型智能防酒后驾驶控制系统设计是一项非常重要的技术创新，其应用前景广阔。
该系统可以有效地降低酒后驾驶事故的发生率，保障行车安全。
该系统可以提醒驾驶员注意行车安全，有助于养成良好的驾驶习惯。
该系统可以为驾驶员提供更全面、更贴心的保护，让驾驶员和乘客能够更加放心地出行。
未来，随着智能技术的不断发展，智能防酒后驾驶控制系统设计也将不断完善和创新，成为人们行车出行的重要保障。
我们期待着智能技术能够为我们的生活带来更多的便利与安全。
基于单片机的酒精浓度检测仪设计1.引言随着交通工具的普及和人们生活水平的提高，酒后驾驶已经成为一个严重的社会问题。
为了防止酒后驾驶的发生，设计一个基于单片机的酒精浓度检测仪，可以帮助交通警察或者司机自我检测酒精浓度。
本设计旨在使用成本较低的硬件和简单的电路实现该功能。
2.设计原理该酒精浓度检测仪基于气体传感器MQ-3，使用单片机作为控制核心进行数据处理和显示。
MQ-3传感器可以探测酒精气体的浓度，并将其转化为电信号输出。
然后通过ADC（模拟到数字转换器）将模拟信号转换为数字信号，单片机通过读取这些数字信号来获取酒精浓度。
最后，使用LCD显示模块将检测结果实时显示出来。
3.硬件设计3.1传感器电路MQ-3传感器需要一个恒定电流来供电，一般为50mA。
为了实现这个功能，可以使用一个电流源电路，如电压稳压器和电阻。
另外，为了保护传感器，也需要一个滤波电路，可以使用电阻和电容构成。
传感器的输出电压可以连接到单片机的模拟输入引脚。
3.2单片机电路单片机电路包括电源电路、电压稳定器、晶振电路和连接传感器的引脚。
电压稳定器可以将输入电压稳定为5V或者3.3V，供给单片机和传感器。
晶振电路用于产生单片机的时钟信号。
3.3显示电路LCD显示模块一般需要一个电流源电路和一个控制电路。
电流源电路可使用电压稳压器和电阻，控制电路由单片机的输出引脚通过电平转换电路连接。
4.软件设计软件设计包括单片机程序的编写。
酒精浓度检测需要一定的算法来计算和显示浓度值。
可以根据传感器的特性和实验数据制定一个换算公式。
例如，测量得到的模拟值可以使用以下公式转换为具体的酒精浓度值：C = (ADC_value / 255.0) * 100.0其中ADC_value是单片机读取的模拟信号值，255.0是ADC的最大值，100.0是转换为浓度的最大值。
另外，可以设计一个简单的界面来显示检测结果。
可以使用LCD显示模块显示检测结果和相应的单位。
酒后驾车控制器酒精探头无线传输技术信息码检测仪设计方案1.1研究背景交通事故已成为对人类生命安全威协最大的“第一公害”。
全球每年有50万人因车祸丧生。
引起交通事故的基本因素有人、车、路、环境与管理等,其中驾驶员本身因素占70%。
而酒后驾车是驾驶员驾驶事故重要因素之一。
世界各国统计,30%～50%的交通事故由饮酒后驾车所至。
我国交通部门报道,酒后驾车的交通事故率比平常人高出至少5～6倍。
在1989～1990年中,因酒后驾车引起的交通事故平均每年高达3万余起。
我国交通法规定：禁止酒后驾车。
在我们的调查中,驾驶员承认有酒后驾车者达11.99%,且有2.43%的驾驶员经常酒后驾车。
酒后驾车与车祸的关系是无可辩驳的。
美国近46%的交通事故与酒精有关,且酒后驾车是美国车祸的三种主要危险因之一。
联邦德国有70%的交通事故与酒后开车有关。
美、日等国的研究表明，血液中酒精浓度为0.03%、0.09%、0.15%时,驾驶能力分别可下10%、25%、30%。
饮酒可致驾驶员视觉功能、触觉敏感度、判断能力、注意力等下降,从而致交通事故的发生。
目前，我国对于酒后驾车行为的监控主要采取出动警力，不定期抽查的方式。
但由于人员有限等原因，管理仍存在一定的难度，交管部门对此也非常苦恼。
由于酒后驾车的危害，交管部门加大处罚力度。
车辆驾驶人员血液中的酒精含量大于或者等于20mg/100mL小于80mg/100mL的驾驶为。
属于饮酒驾车，车辆驾驶人员血液中的酒精含量大于或者等于80mg/100mL 的驾驶行为属于醉酒驾车。
由公安机关交通管理部门约束至酒醒，15日以下拘留和暂扣3个月以上6个月以下机动车驾驶证。
现行道路交通安全法还规定，一年醉驾被处罚两次以上的，吊销机动车驾驶证，5年不得驾驶营运机动车。
在英国，酒后驾车等于失去工作,因为他们上班的主要的交通工具就是汽车。
酒后驾车造成的交通事故对国家、他人、自己产生了难以估计的后果。
为了减少这种现象的出现，世界各国都在想办法来解决这个问题。
1.2国外发展现状1.2.1呼气酒精测试目前全世界几乎所有国家都采用呼气酒精测试仪对驾驶人员进行现场检测，以确定被测量者是否是酒后驾驶。
主要有燃料电池型呼气酒精测试仪和半导体型呼气酒精测试仪。
可以对气体中酒精含量进行检测的设备有五种基本类型，即：燃料电池型（电化学）、半导体型、红外线型、气体色谱分析型、比色型。
但由于价格和使用方便的原因，目前常用的只有燃料电池型（电化学型）和半导体型两种。
这两种能够制造成便携型呼气酒精测试器，适合于现场使用半导体型采用氧化锡半导体作为传感器，这类半导体器件具有气敏特性，当接触的气体中其敏感的气体浓度增加，对外呈现的电阻值就降低。
这种半导体在不同工作温度时，对不同的气体敏感程度是不同的，因此半导体型呼气酒精测试仪中都采用加热元件，把传感器加热到一定的温度，该传感器对酒精具有最高的敏感度。
燃料电池型呼气酒精测试仪采用燃料电池酒精传感器作为气敏元件，它属于电化学类型，因此又称为电化学型。
燃料电池是当前全世界都在广泛研究的环保型能源，它可以直接把可燃气体转变成电能，而不产生污染，酒精传感器只是燃料电池的一个分支。
燃料电池酒精传感器采用贵金属白金作为电极，在燃烧室充满特种催化剂，使进入燃烧室的酒精充分燃烧转变为电能，也就是在两个电极上产生电压，电能消耗在外接负载上，此电压与进入燃烧室气体的酒精浓度成正比。
与半导体型相比，燃料电池型呼气酒精测试仪具有稳定性好，精度高，抗干扰性好的优点。
但是由于燃料电池酒精传感器的结构要求非常精密，制造难度相当大，目前只有美国、英国、德国等少数几个国家能够生产，加上材料成本高，因此价格相当昂贵，是半导体酒精传感器的几十倍。
半导体型酒精测试仪的最大优点是价格低廉，只有燃料电池型的几分之一，但性能远比燃料电池差，所以通常用在自我检测或一般性测试。
对于作为执法或者处罚依据的人体酒精含量检测，就应该使用燃料电池型酒精测试仪。
1.2.2 高智能汽车据报道，英国最近发明了一种高智能汽车，可以自动拒绝司机酒后驾驶。
这款崭新设计的高智能坐骑，装有一套名为“个人警察”的监察系统，由红外线摄像机、感应器和带有电脑分析功能的“小黑箱”组成。
“小黑箱”会把摄像机录制的司机眼球活动情况以及感应器侦察到的方向盘扭转动作集中起来进行分析。
若司机是在头脑清醒的情况下驾车，通常在扭动方向盘之前，会先审视一下行车方向。
司机喝得愈醉，审视的时间愈短。
“个人警察”系统将根据司机审视时间的长短，来判定司机的醉酒程度，决定是否响起警铃，或使汽车无法启动。
1.2.3 驾驶员酒后开车控制器市面上存在很多这种仪器。
主要通过吹气，酒精检测设备检测酒精含量，若含量超标切断汽车点火器，使其无法开动，以达到控制作用。
但是其中总存在一些弊端。
如可靠性、实用性、成本等因素而没有得到推广。
1.3研究意义目前市场上有多种警用酒精测试仪，随着技术的发展功能越来越多、灵敏度越来越高，它能协助交警定点抽查驾驶员是否饮酒,但实施面太窄,为给交通管理部门提供科学的管理手段,提出了酒后驾车控制器。
基本要求：(1) 安装在汽车上，不用交警和其他人员就能判断司机是否酒后驾车，以确保了司机的安全，又减少了交警等人员的工作量。
(2) 酒精传感器灵敏度高，控制器体积小、功耗低、具有电压比较功能。
(3) 能够检测到酒精含量是否超标，超标则切断点火器，使汽车无法开动，以达到控制酒后驾车。
(4) 这种设备成本要比呼气酒精测试仪低。
(5) 实现和使用方法简单、可靠性强、易推广等特点。
第一章基础技术2.1 软件介绍Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。
用过汇编语言后再使用C来开发，体会更加深刻。
Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows界面。
另外重要的一点，只要看一下编译后生成的汇编代码，就能体会到Keil C51生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。
在开发大型软件时更能体现高级语言的优势。
下面详细介绍Keil C51开发系统各部分功能和使用。
Keil_c软件界面如图1所示：图1 Keil_c软件界面Protel99SE是PORTEL公司在80年代末推出的EDA软件。
Protel99SE是应用于Windows9X/2000/NT操作系统下的EDA设计软件，采用设计库管理模式，可以网设计，具有很强的数据交换能力和开放性及3D模拟功能，是一个32位的设计软件，可以完成电路原理图设计，印制电路板设计和可编程逻辑器件设计等工作，可以设计32个信号层，16个电源--地层和16个机加工层。
Protel99SE软件的特点：(1)可生成30多种格式的电气连接网络表；(2)强大的全局编辑功能；(3)在原理图中选择一级器件，PCB中同样的器件也将被选中；(4)同时运行原理图和PCB，在打开的原理图和PCB图间允许双向交叉查找元器件、引脚、网络(5)既可以进行正向注释元器件标号（由原理图到PCB），也可以进行反向注释（由PCB到原理图），以保持电气原理图和PCB在设计上的一致性；(6)满足国际化设计要求（包括国标标题栏输出，GB4728国标库）； * 方便易用的数模混合仿真（兼容SPICE 3f5）；(7)支持用CUPL语言和原理图设计PLD，生成标准的JED下载文件； * PCB可设计32个信号层，16个电源-地层和16个机加工层；(8)强大的“规则驱动”设计环境，符合在线的和批处理的设计规则检查；(9)智能覆铜功能，覆铀可以自动重铺；(10)提供大量的工业化标准电路板做为设计模版；Protel99SE的工作界面是一种标准的Windows界面，如图所示，包括：标题栏、主菜单、标准工具栏、绘图工具栏、状态栏、对象选择按钮、预览对象方位控制按钮、仿真进程控制按钮、预览窗口、对象选择器窗口、图形编辑窗口。
图2 Prtel99SE软件界面2.2 主程序框图主程序的设计主要是综合考虑本设计要达到的功能要求，要进行数据、定时器、A/D转换等的初始化，实时采集MQ-3酒精传感器模块输出的数据信息，并采集阀值存储模块的数据，进行的相应的处理，实现1602实时显示被测气体中的酒精浓度和报警阀值，浓度超过阀值会发光报警提示。
主程序流程图如下图3所示：图3 主程序框图2.3 液晶显示程序框图主程序实现的功能：与硬件相结合实现酒精浓度检测系统的各个功能。
主要是检测与显示，门限调整与显示，检测数据显示功能子函数的调用。
显示流程图如图4所示。
图4 LCD1602程序流程图第二章总体设计方案3.1 酒精浓度检测仪设计要求分析设计的酒精浓度测试仪应具有如下特点：（1）数据采集系统以单片机为控制核心，外围电路带有LCD显示以及键盘响应电路，无需要其他计算机，用户就可以与之进行交互工作，完成数据的采集、存储、计算、分析等过程。
（2）系统具有低功耗、小型化、高性价比等特点。
（3）从便携式的角度出发，系统成功使用了数码管显示器以及小键盘。
由单片机系统控制键盘和LCD显示来实现人机交互操作，界面友好。
（4）软件设计简单易懂。
3.2 酒精浓度检测仪设计方案设计时，考虑酒精浓度是由传感器把非电量转换为电量，传感器输出的是0-5伏的电压值且电压值稳定，外部干扰小等。
因此，可以直接把传感器输出电压值经单片机A/D转换器转换得到数据进行处理。
此外，还需接入液晶显示，键盘设定，报警电路等。
其总体框图如图5所示，与设定的醉酒阈值进行比较，并显示或报警。
图5 基本工作原理图第三章酒精测试仪硬件设计4.1传感器的选择本系统直接测量的是呼气中的酒精浓度，再转换为血液中的酒精含量浓度，故采用气敏传感器。
考虑到周围空气中的气体成分可能影响传感器测量的准确性，所以传感器只能对酒精气体敏感，对其他气体不敏感，故选用MQ3型气敏传感器。
图6 MQ3 结构和外形其有很高的灵敏度、良好的选择性、长期的使用寿命和可靠的稳定性。
MQ3型气敏传感器由微型Al2O3，瓷管和SnO2敏感层、测量电极和加热器构成的敏感元件固定在塑料或不锈钢的腔体，加热器为气敏元件的工作提供了必要的工作条件。
传感器的标准回路有两部分组成。
其一为加热回路，其二为信号输出回路，它可以准确反映传感器表面电阻值的变化。
传感器的表面电阻RS的变化，是通过与其串联的负载电阻RL上的有效电压信号VRL输出面获得的。
负载电阻RL 可调为0．5-200K。
加热电压Uh为5v。
上述这些参数使得传感器输出电压为0-5V。
图7 MQ3 结构图MQ-3传感器模块具有的特点：1.具有信号输出指示2.双路信号输出（模拟量输出及TTL电平输出）3.模拟量输出0-5V电压，浓度越高电压越高4.对乙醇蒸汽具有良好的选择性和很高的灵敏度5.具有长期的使用寿命和可靠的稳定性6.快速的响应恢复特性MQ-3的性能参数1）MQ-3标准工作条件表表1 MQ-3标准工作条件表2）MQ-3灵敏度特性表表2 MQ-3灵敏度特性表MQ-3 型气敏元件对不同种类，不同浓度的气体有不同的电阻值，在不同温湿度的条件下，变化如图8，因此在使用此类型气敏元件时，灵敏度的调整是很重要的。
