汽车维修经典案例分享【案例一】现象：某轿车出现行驶无力、加速不良的故障，调取故障码显示混合气过稀诊断：经测试，怠速时汽油压力为260Kpa，加速时可达310Kpa，说明油压正常。

读取数据流，怠速时空气质量流量为2.2g/s，低于正常值（2~4g/s)，怀疑空气流量计故障，更换后故障依旧。

然后用真空表检测真空度，显示真空值为16（正常为60~70Kpa），证明进气系统漏气，经对进气管路外部以肥皂水检漏方式检查未发现漏气部位。

思维一转，于是将与活性炭罐电磁阀相连接的真空管路拔下并用手指堵住后，发现真空值突然上升至65Kpa，仔细检查发现活性炭罐电磁阀高位卡死，更换后故障消失。

【案例二】踩制动踏板时出现发动机熄火故障现象：当踩下制动踏板时，减速效果不是很好，同时出现发动机剧烈抖动几下后随即熄火的现象，车辆失控继续向前滑行。

分析：1、如为手动挡车型出现制动熄火，则考虑是否是带档刹车熄火的正常现象。

2、制动从某种意义上讲与松开加速踏板等效，考虑怠速马达在低位卡死。

3、真空助力器在制动时出现真空漏气现象诊断：1、因该车是自动挡，带档刹车熄火不考虑2、检测无故障码3、经查，发动机怠速平稳，且稳定在850转左右，符合正常要求。

说明非怠速电动机在低位卡死造成4、在怠速状态踩制动踏板，发动机剧烈抖动几下后随即熄火，同时出现踏板变硬的感觉，这只能是真空漏气造成。

但由于怠速及正常行车发动机运转正常，所以不考虑真空助力器与进气歧管相连的真空管路，故师傅将故障锁定在真空助力器上。

5、将真空表接在进气歧管上检测，怠速时真空度为64Kpa，在踩下制动踏板瞬间（发动机开始抖动，但没有熄火），真空度下降为15Kpa，由于变化幅度大，在进气系统中能有这么大的漏气量也只有助力器了（真空管很粗），更换后故障排除。

解惑：真空助力器内部左右气室在制动过程中不能良好密封，导致在刹车时，空气大量进入左气室，继而通过单向阀及真空管路进入燃烧室，由于该车采用空气流量计，故无法感知节气门后方的进气量，导致混合气过稀而熄火。

丰田卡罗拉轿车空气流量计的故障诊断与排除摘要:本文主要介绍一台08款1.6排量1ZR发动机卡罗拉行驶中熄火，导致启动后明显怠速抖动、容易熄火、加速性能差、出现冒黑烟故障，而且黑烟随加速而增多，油耗增加，阐述此类故障的维修思路和维修方法。

关键词:怠速不稳加速性能差空气流量计波形分析维修引言：随着电子控制燃油系统的普及，相应的维修技术问题不断出现，尤其是发动机控制系统中的传感器故障，以及传感器之间的相关故障更显突出。

空气流量计就是典型的例子，在检测发动机电控单元时，故障诊断仪经常显示空气流量计故障。

空气流量计是用来计算发动机进气量的传感器，在汽车电子燃油喷射系统中，把空气流量信号和发动机转速信号一起作为喷油时间的基准信号。

发动机电子控制燃油喷射系统是一个电子计算机技术正在以前所未有的速度闯入一切需要控制的机械领域典型的例子。

在这个系统中,电脑不仅能精确控制各系统工作,并且还具有故障自诊断及失效保护功能,可把故障代码存入电脑供维修参考,并启动失效保护电路,维持发动机工作。

电脑发挥功用的关键,取决于各种传感器和开关信号能否传送正确的信号,其中决定基本喷油量的空气流量传感器--空气流量计(MAF)，空气流量计是电喷系统的关键部件之一，起着重要的作用。

它的作用是测量在一定时间内通过传感器的空气流量(空气流量测量值反映发动机负荷的大小)。

控制电脑(ECU) 根据发动机负荷及发动机转速两个基本参数控制基本喷油脉宽和基本点火提前角，同时根据水温、进气温度、空燃比反馈、爆震等参数进行修正。

如果空气流量计发生故障,电脑将得不到正确的进气量信号,从而不能正常地进行喷油量控制,造成混合气过浓或过稀,使发动机性能下降,或不能正常运转。

因此，空气流量计状况的好坏直接影响到车辆的行驶。

1、卡罗拉汽车空气流量计的组成和工作原理1.1 空气流量计的分类第一代简称L型（流量型）。

在节气门轴上设置一个联动的滑变电阻来测量节气门开度，进而通过转速信号及进气温度信号换算成进气量。

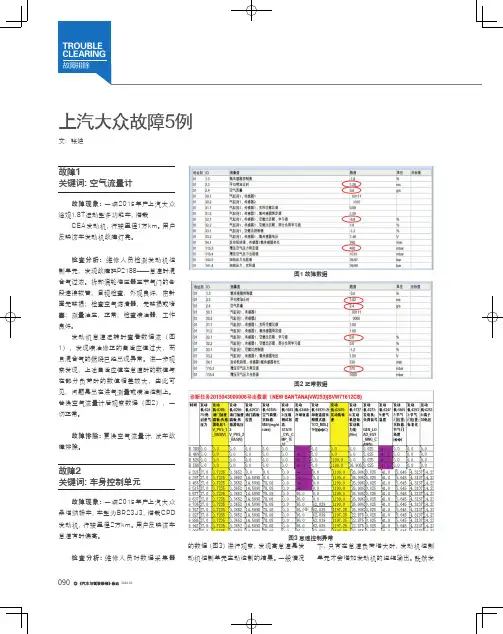

的数据（图3）进行观察，发现高怠速是发动机控制单元主动控制的结果。

一般情况下，只有在怠速负荷增大时，发动机控制单元才会增加发动机的扭矩输出。

既然发
图1 故障数据图2 正常数据图3 怠速控制异常
动机的怠速已经偏高了，那么就说明发动机控制单元得到的负荷数据是错误的。

查看车身控制单元的数据（图4），发现外接电源插座的电压偏低。

实际测量行李舱中电源插座的输出电压，为13.75 V，与车身控制单元的数据不符。

说明错误出在车身控制单元上。

故障排除：更换车身控制单元，故障排除。

图4 车身控制单元数据
图5 凸轮轴信号波形
图6 凸轮轴相位控制异常
图7 凸轮轴相位调整电磁阀
图8 故障出现的瞬间图9 故障时段的数据
图10 进气气压异常图11 失火记录图12 搭铁接触不良。
