常用地坡口形式及焊缝符号表格示

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

4 焊缝符号4.1 基本符号4.1.1 基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝表1（完）常用基本符号序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

焊缝形式及坡口尺寸在图纸上是怎样表示的公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) 。

(2) 。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

指引线指向有关焊缝处，基准线一般应为水平线。

焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。

焊接符号标注方法完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。

标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。

基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。

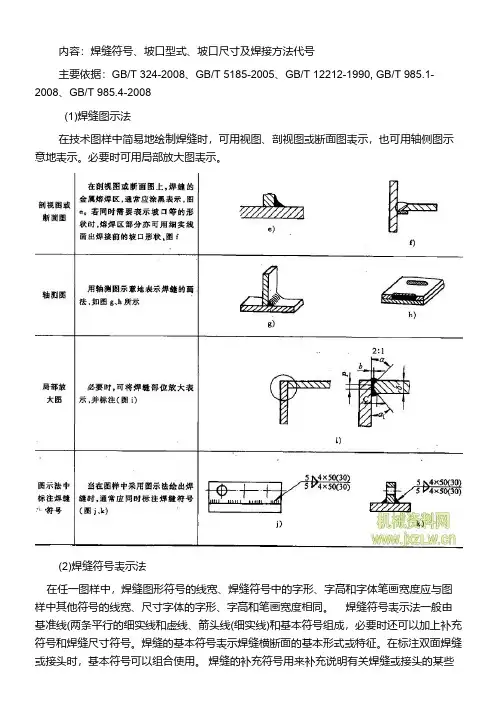

内容：焊缝符号、坡口型式、坡口尺寸及焊接方法代号主要依据：GB/T 324­2008、GB/T 5185­2005、GB/T 12212­1990, GB/T 985.1­2008、GB/T 985.4­2008(1)焊缝图示法在技术图样中简易地绘制焊缝时，可用视图、剖视图或断面图表示，也可用轴侧图示意地表示。

必要时可用局部放大图表示。

(2)焊缝符号表示法在任一图样中，焊缝图形符号的线宽、焊缝符号中的字形、字高和字体笔画宽度应与图样中其他符号的线宽、尺寸字体的字形、字高和笔画宽度相同。

焊缝符号表示法一般由基准线(两条平行的细实线和虚线、箭头线(细实线)和基本符号组成，必要时还可以加上补充符号和焊缝尺寸符号。

焊缝的基本符号表示焊缝横断面的基本形式或特征。

在标注双面焊缝或接头时，基本符号可以组合使用。

焊缝的补充符号用来补充说明有关焊缝或接头的某些特征(如表面形状、衬垫、焊缝分布、施焊地点等)。

(3)尺寸及标注焊缝的尺寸一般可以在焊缝符号中标注。

寸的标注方法应按照标注规则，横向尺寸标注在基本符号的左侧;纵向尺寸标注在基本符号的右侧;坡口角度、坡口面角度、根部间隙标注在基本符号的上侧或下侧;相同焊缝数量标注在尾部;当尺寸较多不易分辨时，可在尺寸数据前标注相应的尺寸符号。

如焊缝位置的尺寸不在焊缝符号中标注，应将其标注在图样上。

在基本符号的右侧无任何尺寸标注又无其他说明时，则表示焊缝在工作的整个长度方向上是连续的。

同样在基本符号左侧无任何尺寸标注和其他说明时，表示对接焊缝应完全焊透。

（4）坡口的基本形式与尺寸(1)气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口下列各表的规定，按照完全熔透的原则，示出对接接头的坡口形式和尺寸。

对于不完全熔透的对接接头，允许采用其他形式的焊接坡口。

表中还规定了各类坡口适用于相应的焊接方法。

必要时，也可采用两种以上适用方法组合焊接。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

指引线指向有关焊缝处，基准线一般应为水平线。

焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。

焊接符号标注方法完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。

标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。

基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。

常⽤地坡⼝形式及焊缝符号表格⽰
三、常⽤的坡⼝形式
常⽤坡⼝形式包括：Y形坡⼝、VY形坡⼝、带钝边U形坡⼝、I 形坡⼝、V型带垫板坡⼝、Y型带垫板坡⼝、双U型坡⼝带钝边、双Y型坡⼝带钝边、K型坡⼝、I型坡⼝(T接)、Y形坡⼝（T接）、V型带垫板（T接）、单边V形坡⼝（T接）、单边V形带垫板（对接）、I 型坡⼝(搭接)、I型坡⼝(⽓电⽴焊)、V型坡⼝(⽓电⽴焊)、X型坡⼝(⽓电⽴焊)、单边V形坡⼝、带钝边单边V形坡⼝、2/3双Y形坡⼝等21种（见表1）。

焊接过程中，我们根据材质、板厚、焊接⽅法等因素的不同，合理选择不同的坡⼝形式进⾏焊接。

四、焊缝代号
焊缝代号由基本符号、辅助符号、引出线和焊缝尺⼨符号等组成，基本符号和辅助符号在图纸上⽤粗实线绘制，引出线⽤细实线绘制。

1、基本符号
基本符号是表⽰焊缝横截⾯形状的符号，它采⽤近似于焊缝横截⾯形状的符号来表⽰，基本符号表⽰⽅法见表2
基本符号表表2
焊缝尺⼨⼀般不标注。

如果设计要求或⽣产需要注明焊缝尺⼨，焊缝尺⼨符号表⽰⽅法见表4。

焊缝标注时，应注意其标注位置的正确性。

标注位置规定如下：（1）在焊缝符号左边标注：钝边⾼度p，坡⼝⾼度H，焊⾓⾼度K，焊缝余⾼h，熔透深度s，根部半径R，焊缝宽度c，焊点直径d。

（2）在焊缝符号右边标注：焊缝长度l，焊缝间隙e，相
同焊缝数量n。

4 焊缝符号4.1 基本符号4.1.1基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V 形焊缝序号名称示意图符号7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2在焊接标注时，焊缝的基本符号必须标注。

4.1.3对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

基本焊接符号单V 型坡口焊这是坡口/对接焊缝边缘处理的常见形式。

方坡口焊缝根据焊接工艺，方坡口焊缝将受到最大截面厚度的限制。

单斜角坡口焊缝一种边缘准备工艺，通常在相邻截面只有一个边缘可供准备时使用。

基本焊接符号如果截面厚度大于12 毫米，则使用这种类型的焊接来限制所需焊接金属的数量。

如果型材的厚度大于16mm，并且只有相邻型材的一个边缘可供准备，则使用这种类型的焊缝来限制所需焊接金属的数量。

根据ISO 标准，它说明了具有凸起边缘的板之间的坡口焊缝。

根据AWS 标准，它展示了法兰凹槽接头上的边缘焊缝。

角部法兰坡口焊缝带宽根面的单V型坡口焊缝带宽宽根面单坡口焊缝宽基本焊接符号它展示了带有一个凸起边缘的坡口焊缝板。

根面的单V 型坡口焊缝的ISO 标准符号。

根面单坡口焊缝的ISO 标准符号。

尽管ISO 2553中提到了这两种情况，但最好还是避免使用。

扩口V 型坡口焊缝AWS 标准符号，用于说明由两个曲扩口斜角坡口焊缝一种AWS 标准符号，用于说明由一陡峭侧面V 型坡口焊缝陡峭侧面V 型坡口焊缝的ISO 标陡峭侧面斜角坡口焊缝陡峭侧面斜角坡口焊缝的ISO 标准符号，坡口角度为15 – 30⁰，用于边缘准备。

基本焊接符号角焊缝的符号，是最常用的焊接类型。

如果没有指定，则腿长相等。

说明边缘焊缝，通常仅沉积在一侧。

一种使用完全充满焊接金属的圆形或细长孔形成重叠接头的焊接类型。

电弧点焊电阻点焊电阻缝焊缝基本焊接符号点焊是在单个点使用高热量输入进行的。

符号说明了从接头一侧进行的电弧点焊。

符号用于说明电阻点焊，需要从两侧进行操作。

点焊通常是指电阻点焊。

焊与点焊类似，但它不是单点焊接，而是以线性形式进行。

该符号表示电阻缝焊，需要从接头两侧进行操作。

弧形缝焊符号用于说明弧形缝焊，仅从接头的一侧进行焊接。

缝焊通常采用电阻缝焊，而很少使用电堆焊顾名思义，该符号的箭头线指向要涂敷焊缝金属的整个表面。

补充焊接符号补充焊接符号用于提供有关焊接接头的附加信息。

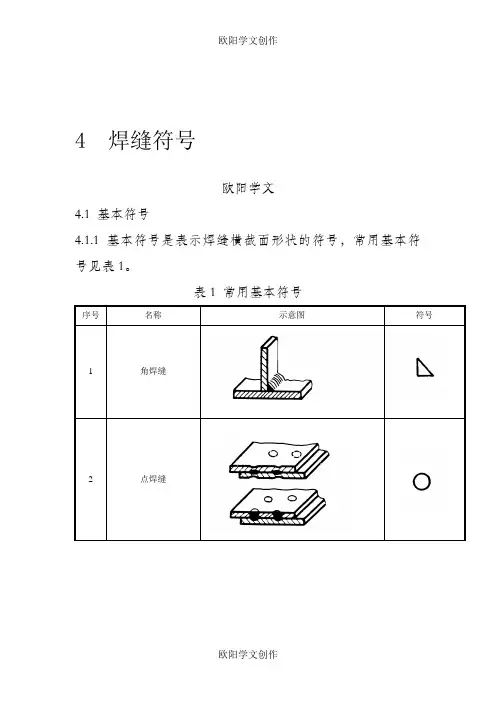

4 焊缝符号欧阳学文4.1 基本符号4.1.1基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1角焊缝2点焊缝3Ⅰ形焊缝4V形焊缝5单边V形焊缝6带钝边V形焊缝表1（完）常用基本符号序号名称示意图符号7缝焊缝8塞焊缝或槽焊缝9封底焊缝10喇叭形焊缝11单边喇叭形焊缝4.1.2在焊接标注时，焊缝的基本符号必须标注。

4.1.3对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2凹面符号凹面角焊缝3凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号V形对接焊缝，底面有垫板2三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3周围焊缝符号沿工件周围施角焊缝4尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

4.4.3塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。

5 焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外，还包括指引线及必要的说明。
