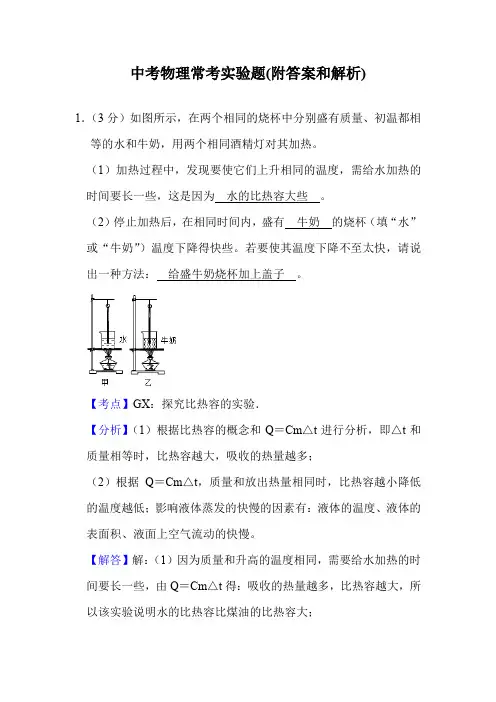

中考物理常考实验题(附答案和解析)1．（3分）如图所示，在两个相同的烧杯中分别盛有质量、初温都相等的水和牛奶，用两个相同酒精灯对其加热。
（1）加热过程中，发现要使它们上升相同的温度，需给水加热的时间要长一些，这是因为水的比热容大些。
（2）停止加热后，在相同时间内，盛有牛奶的烧杯（填“水”或“牛奶”）温度下降得快些。
若要使其温度下降不至太快，请说出一种方法：给盛牛奶烧杯加上盖子。
【考点】GX：探究比热容的实验．【分析】（1）根据比热容的概念和Q＝Cm△t进行分析，即△t和质量相等时，比热容越大，吸收的热量越多；（2）根据Q＝Cm△t，质量和放出热量相同时，比热容越小降低的温度越低；影响液体蒸发的快慢的因素有：液体的温度、液体的表面积、液面上空气流动的快慢。
【解答】解：（1）因为质量和升高的温度相同，需要给水加热的时间要长一些，由Q＝Cm△t得：吸收的热量越多，比热容越大，所以该实验说明水的比热容比煤油的比热容大；（2）质量相同的牛奶和水，放出相同热量，牛奶的比热容小于水的比热容，由Q＝Cm△t可知，牛奶降低的温度低；温度高的牛奶从杯口蒸发，蒸发放热，为减慢蒸发，可以给盛牛奶烧杯加上盖子。
故答案为：（1）水的比热容大些；（2）牛奶；给盛牛奶烧杯加上盖子（或将盛牛奶烧杯包起来）（其它方法合理也行）。
【点评】本题考查比热容、热量公式以及加快蒸发的方法，难度不大；灵活运用控制变量法分析问题是解题关键。
2．（4分）如图所示，在“探究运动和力的关系”的实验中，每次都让小车从斜面顶端处由静止开始滑下，改变水平面的粗糙程度，测量小车在水平面上滑行的距离，结果记录在下表中。
接触面小车运动的距离s/（单位：cm）毛巾18.00棉布26.58木板（1）从能量转化角度看，小车每次滑行到斜面底端时具有相同的动能。
（2）若小车在水平木板上滑行3s后停止，位置如上图所示。
则小车的平均速度为0.21m/s。
（3小车在铺有毛巾表面上滑行距离最短，是因为摩擦力大。

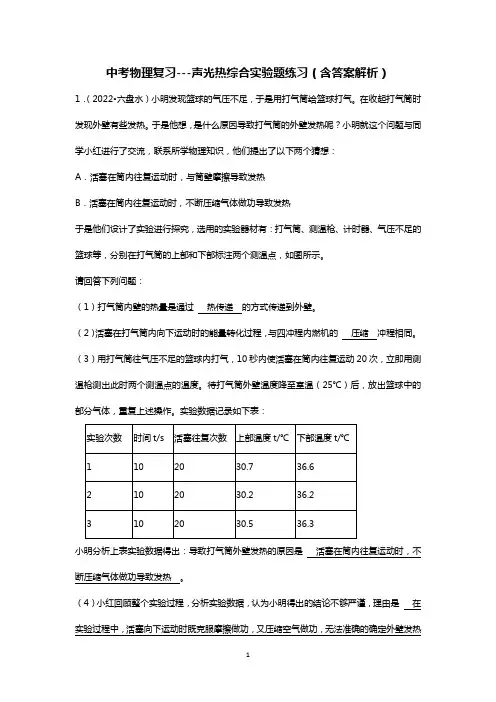

中考物理复习---声光热综合实验题练习（含答案解析）1．（2022•六盘水）小明发现篮球的气压不足，于是用打气筒给篮球打气。
在收起打气筒时发现外壁有些发热。
于是他想，是什么原因导致打气筒的外壁发热呢？小明就这个问题与同学小红进行了交流，联系所学物理知识，他们提出了以下两个猜想：A．活塞在筒内往复运动时，与筒壁摩擦导致发热B．活塞在筒内往复运动时，不断压缩气体做功导致发热于是他们设计了实验进行探究，选用的实验器材有：打气筒、测温枪、计时器、气压不足的篮球等，分别在打气筒的上部和下部标注两个测温点，如图所示。
请回答下列问题：（1）打气筒内壁的热量是通过热传递的方式传递到外壁。
（2）活塞在打气筒内向下运动时的能量转化过程，与四冲程内燃机的压缩冲程相同。
（3）用打气筒往气压不足的篮球内打气，10秒内使活塞在筒内往复运动20次，立即用测温枪测出此时两个测温点的温度。
待打气筒外壁温度降至室温（25℃）后，放出篮球中的部分气体，重复上述操作。
实验数据记录如下表：小明分析上表实验数据得出：导致打气筒外壁发热的原因是活塞在筒内往复运动时，不断压缩气体做功导致发热。
（4）小红回顾整个实验过程，分析实验数据，认为小明得出的结论不够严谨，理由是在实验过程中，活塞向下运动时既克服摩擦做功，又压缩空气做功，无法准确的确定外壁发热的原因。
于是他们对实验进行改进，对猜想A再次进行探究，你认为他们的改进方法是打气筒不与篮球连接，直接让活塞在相同的时间内往复运动相同的次数，用测温枪测出打气筒外壁的温度与打气筒往气压不足的篮球内打气时打气筒外壁的温度进行比较，进而得出结论。
【答案】（1）热传递；（2）压缩；（3）活塞在筒内往复运动时，不断压缩气体做功导致发热；（4）在实验过程中，活塞向下运动时既克服摩擦做功，又压缩空气做功，无法准确的确定外壁发热的原因；打气筒不与篮球连接，直接让活塞在相同的时间内往复运动相同的次数，用测温枪测出打气筒外壁的温度与打气筒往气压不足的篮球内打气时打气筒外壁的温度进行比较，进而得出结论。

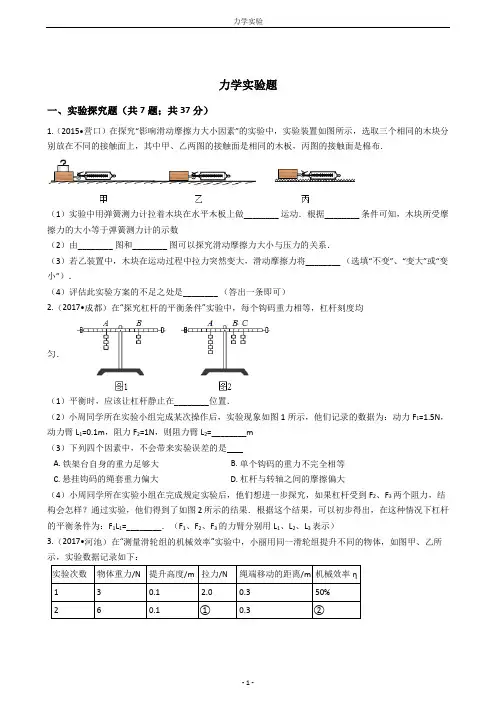

力学实验题一、实验探究题（共7题；共37分）1.（2015•营口）在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，选取三个相同的木块分别放在不同的接触面上，其中甲、乙两图的接触面是相同的木板，丙图的接触面是棉布．（1）实验中用弹簧测力计拉着木块在水平木板上做________ 运动．根据________ 条件可知，木块所受摩擦力的大小等于弹簧测力计的示数（2）由________ 图和________ 图可以探究滑动摩擦力大小与压力的关系．（3）若乙装置中，木块在运动过程中拉力突然变大，滑动摩擦力将________ （选填“不变”、“变大”或“变小”）．（4）评估此实验方案的不足之处是________ （答出一条即可）2.（2017•成都）在“探究杠杆的平衡条件”实验中，每个钩码重力相等，杠杆刻度均匀．（1）平衡时，应该让杠杆静止在________位置．（2）小周同学所在实验小组完成某次操作后，实验现象如图1所示，他们记录的数据为：动力F1=1.5N，动力臂L1=0.1m，阻力F2=1N，则阻力臂L2=________m（3）下列四个因素中，不会带来实验误差的是A. 铁架台自身的重力足够大B. 单个钩码的重力不完全相等C. 悬挂钩码的绳套重力偏大D. 杠杆与转轴之间的摩擦偏大（4）小周同学所在实验小组在完成规定实验后，他们想进一步探究，如果杠杆受到F2、F3两个阻力，结构会怎样？通过实验，他们得到了如图2所示的结果．根据这个结果，可以初步得出，在这种情况下杠杆的平衡条件为：F1L1=________．（F1、F2、F3的力臂分别用L1、L2、L3表示）3.（2017•河池）在“测量滑轮组的机械效率”实验中，小丽用同一滑轮组提升不同的物体，如图甲、乙所示，实验数据记录如下：（1）实验中要竖直向上________拉动弹簧测力计，使物体升高．（2）图乙中弹簧测力计的示数为________N，表格中②处数据应为________%．（3）如图丙所示，将滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率________（选填“变大”、“不变”或“变小”）．4.（2017•广西）如图甲所示，在“探究物体的动能跟哪些因素有关”的实验中，将小钢球从高度为h的同一斜面上由静止开始滚下，推动同一小木块向前移动一段距离s后停下．完成甲、乙、丙所示的三次实验，其中h1=h3＞h2，m A=m B＜m C．（1）小钢球在滚下斜面的过程中，它的________能转化为动能，其动能大小是通过________（选填“高度h”或“距离s”）大小来反映的；（2）小钢球在水平面上不能立即停下，是因为小钢球具有________，小木块最终会停下来是因为受到________力的作用；（3）分析比较甲和乙两组实验可得，物体质量相同时，速度越大，动能越________；（4）分析比较________两组实验可得出物体的动能与质量的关系；（5）综合上述可知，如图乙所示的交通标志牌是交通管理部门对不同车型设定的最高________．5.在探究“物体动能的大小与哪些因素有关”的实验中，让质量不同的铁球从斜面的同一高度由静止释放，撞击同一木块，能将木块撞出一段距离，如图甲所示.请回答下列问题.（1）从同一高度由静止释放的目的是________，该实验的目的是研究铁球的动能大小与________(选填“质量”或“速度”)的关系.（2）该实验是通过观察________的大小，来说明铁球对木块做功的多少.（3）有同学将实验装置改进成图乙所示，利用质量相同的铁球将同一弹簧压缩不同程度后静止释放，撞击同一木块，将木块撞出一段距离进行比较.可以研究铁球的动能大小与________(选填“质量”或“速度”)的关系.（4）该同学还想用质量不同的铁球将同一弹簧压缩相同程度后由静止释放，撞击同一木块，探究铁球的动能大小与质量的关系，这个设计方案是________(选填“正确”或“错误”)的，原因是________. 6.（2017•淮安）小明利用斜面搬运物体的过程中，提出了一个问题：“斜面的机械效率与斜面的倾斜程度有没有关系？”针对这个问题，他通过在斜面上拉动物体进行了探究（如图所示），测得的实验数据如表中所示：（1）沿斜面拉动物体时，应使其做________运动．（2）根据表中的数据可求出第③次实验中拉力所做的有用功为________ J ，机械效率是________． （3）通过对上述实验数据的分析可知，斜面的省力情况与斜面倾斜程度的关系是：斜面越缓，越________．（4）通过对上述实验数据的分析，对斜面机械效率的问题可获得的初步结论是：在其它条件不变的情况下，________．7.小明和小红利用如图甲所示装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件．（1）如图甲，为使杠杆在水平位置平衡，应将左端的平衡螺母向________（选填“左”或“右”）移动． （2）实验时仍然使杠杆在水平位置平衡，这样做有什么好处？________．（3）下表是小明实验时记录的数据，并由表中数据得出了杠杆平衡条件为F 1L 1=F 2L 2的结论，这明显是不可靠的．原因是________．（4）小红实验时，在杠杆两端挂上钩码，杠杆的状态如图乙所示，为了使杠杆重新水平平衡，小红又调节杠杆两端的平衡螺母，正确的记录了钩码重和力臂．分析实验数据后发现与“杠杆平衡条件”不符，造成为一结果的原因是________．答案解析部分一、实验探究题1.【答案】（1）匀速运动；二力平衡（2）甲；乙（3）不变（4）不能保证木块一直做匀速直线运动（或测力计在运动中读数困难或拉动木块匀速运动非常困难）【解析】【解答】解：（1）实验中用弹簧测力计拉着木块在水平木板上做匀速直线运动，此时拉力与摩擦力平衡，根据二力平衡条件可知，木块所受摩擦力的大小等于弹簧测力计的示数；（2）图甲和图乙，接触面的粗糙程度相同，压力大小不同，可探究摩擦力大小与压力大小的关系；（3）由于压力大小和接触面的粗糙程度不变，即使拉力增大，滑动摩擦力也不变；（4）实验中需拉动木块做匀速直线运动时进行读数，而很难保证其一直做匀速直线运动，会造成测力计的读数困难．故答案为：（1）匀速直线；二力平衡；（2）甲；乙；（3）不变；（4）不能保证木块一直做匀速直线运动（或测力计在运动中读数困难或拉动木块匀速运动非常困难）．【分析】（1）要使拉力与摩擦力相等，需沿水平方向拉动木块做匀速直线运动；（2）要探究摩擦力与压力大小的关系，需使接触面的粗糙程度相同，压力不同；（3）滑动摩擦力的大小与压力大小和接触面的粗糙程度有关，与拉力大小无关；（4）实验中很难拉动木块做匀速直线运动．2.【答案】（1）水平（2）0.15（3）A（4）F3L3+F2L2【解析】【解答】解：（1）为了便于从杠杆上直接读取力臂，在进行实验时应该使杠杆在水平位置平衡；（2）杠杆平衡条件为：F1l1=F2l2．由杠杆平衡条件得：1.5N×0.1m=1N×L2，得：l2=0.15m；（3）A．铁架台自身的重力足够大目的使杠杆稳定，但对杠杆的平衡无影响，故A符合题意；B．单个钩码的重力不完全相等，则多个钩码总重力无法确定，对实验结果有影响，故B不符合题意；C．悬挂钩码的绳套重力偏大，会对力的真实值有影响，故C不符合题意；D．杠杆与转轴之间的摩擦偏大会影响杠杆的灵敏，对测量结果造成误差，故D不符合题意，故选A．（4）设一个钩码的重力为G，杠杆一个格的长度为L，根据杠杆平衡条件可知，杠杆右侧F3L3+F2L2=2G×2L+2G×4L=12GL；杠杆左侧F1L1=4G×3L=12GL，故左侧等于右侧，故F3L3+F2L2=F1L1．故答案为：（1）水平；（2）0.15；（3）A；（4）F3L3+F2L2．【分析】（1）杠杆在水平位置平衡后，支点到力的作用点的距离就是力臂（重力的方向跟杠杆垂直），同时能够消除杠杆自身重力对杠杆平衡的影响，因此在此实验中我们应首先调节杠杆在水平位置平衡；（2）根据杠杆平衡条件分析解答；（3）对各选项分析解答；（4）无论两侧挂几组钩码，每一组都有自己的力与力臂，因此，求出每一个力与相应力臂的乘积，再相加，就是整个这一侧的结果，同样表示出另一侧，看两者是否平衡．3.【答案】（1）匀速（2）3.2；62.5%（3）不变【解析】【解答】解：（1）实验中要竖直向上匀速拉动弹簧测力计，使钩码升高，此时，系统处于平衡状态，测力计示数才等于拉力大小；（2）由图可知，测力计分度值为0.2N，示数为3.2N；有用功：W =Gh=6N×0.1m=0.6J；有总功：W总=Fs=3.2N×0.3m=0.96J，第2次机械效率为：η= ×100%= ×100%=62.5%；①处数据应为3.2，编号②处数据应为62.5%．（3）若将此滑轮组换一种绕绳方法，不计摩擦及绳重，额外功的来源是克服动滑轮自重做的功，额外功：W额外=G动h，有用功：W有=G物h，总功：W总=W额外+W有=G动h+G物h，此时滑轮组的机械效率：η= = ，当用同一滑轮组提升相同的物体时，G动与G物均不变，由上式知，滑轮组的机械效率不变．故答案为：（1）匀速；（2）3.2；62.5%；（3）不变．【分析】（1）实验中要竖直向上匀速拉动弹簧测力计，使钩码升高；（2）由测力计分度值读数，分别计算出有用功和总功；根据η= ×100%求第3次的机械效率；（3）不计摩擦及绳重，额外功的来源是克服动滑轮自重做的功，根据η= = ，分析讨论滑轮组的机械效率的变化．4.【答案】（1）重力势；距离s（2）惯性；阻（3）大（4）甲丙（5）车速【解析】【解答】解：（1）小钢球从斜面滚下过程中，质量不变，高度减小，故重力势能减小，同时速度变大，动能增加，所以是将重力势能转化为动能的过程；其动能大小是通过小木块移动的距离s大小来反映的；（2）小钢球在水平面上不能立即停下，是因为小钢球具有惯性，小木块最终会停下来是因为受到阻力的作用；（3）分析比较甲和乙两组实验可得，物体质量相同时，速度越大，动能越大；（4）甲丙两组实验中物体的质量不同，其高度相同，甲丙实验可得出物体的动能与质量的关系；（5）图乙所示的交通标志牌是交通管理部门对不同车型设定的最高车速．故答案为：（1）重力势；距离s；（2）惯性；阻；（3）大；（4）甲丙；（5）车速．【分析】（1）动能的大小与物体的质量、速度有关；重力势能的大小与物体的质量、高度有关；观察木块被撞击后移动的距离来判断小球动能的大小，用到了转换法；（2）一切物体都具有惯性，惯性的大小只与物体的质量有关；力是改变物体运动状态的原因；（3）（4）影响物体动能大小的因素有质量和速度；（5）对机动车的行驶速度进行限制，可用影响动能的因素分析，由于动能与质量和速度有关，对于质量较大的车，允许的速度就比质量较小的车的速度低．5.【答案】（1）控制到达水平面的速度相同；质量（2）木块移动的距离（3）速度（4）错误；压缩程度相同，小球的动能相同，对木块做的功相同，木块移动的距离相同【解析】【解答】（1）让质量不同的小球从同一斜面的同一高度滚下的小球到达水平面的速度相同，探究的是动能与质量的关系；（2）木块移动的距离越大，小球具有的动能就越大；木块移动的距离越小，小球具有的动能就越小；（3）铁球将同一弹簧压缩不同程度后静止释放时弹簧的弹性势能不同，小球的速度不同，木块被撞击后移动的距离不同，说明小球的动能不同；（4）质量不同的铁球将同一弹簧压缩相同程度时，弹簧的弹性势能相同，小球获得的动能相同，木块被撞击后移动的距离相同，无法探究铁球的动能大小与质量的关系。
中考物理总复习《热学实验》专项测试题（附带答案)学校:___________班级：___________姓名：___________考号：___________ 1．“探究电流跟电阻的关系”的实验中，实验器材有：学生电源（6V），电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器（甲“50Ω 1A”，乙“10Ω 2A”）和导线若干。
（1）请根据图甲所示的电路图用笔画线代替导线，将图乙所示的实物连接完整；（2）连接电路时，开关应处于（选填“断开”或“闭合”）状态，并将滑动变阻器的滑片P放在（选填“A”或“B”）端；（3）连接电路后，闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是（填序号）；A．定值电阻R短路B．定值电阻R开路C．滑动变阻器开路D．电流表开路（4）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。
由图像可以得出结论：电压一定时，导体中的电流跟导体的电阻成反比；（5）上述实验中，小强用R=5Ω电阻做完实验后，先保持滑动变阻器滑片的位置不变，将R换为10Ω的电阻接入电路，闭合开关，他应向（选填“A”或“B”）端移动滑动变阻器的滑片，使电压表示数为V时，读出电流表的示数；（6）为完成整个实验，应该选取哪种规格的滑动变阻器（选填“甲”或“乙”）。
2．小明在学习电阻的过程中，进行了以下两个探究实验。
（1）小明将三个不同的导体a、b、c分别接入如图甲所示电路中的M、N两点间，分别测出不同导体两端的电压和通过的电流，实验结果记录在表1中。
表1：①请用笔画线代替导线把图甲电路连接完整，要求当滑片P向左滑动时，变阻器接入电路的电阻变大；( )①分析表1数据可知，同一导体，电压与电流的比值；不同导体，电压与电流的比值；（均填“相同”或“不相同”）（2）将表2中提供的导体分别接入如图乙所示电路中的A、B两点间，探究影响导体电阻大小的因素。

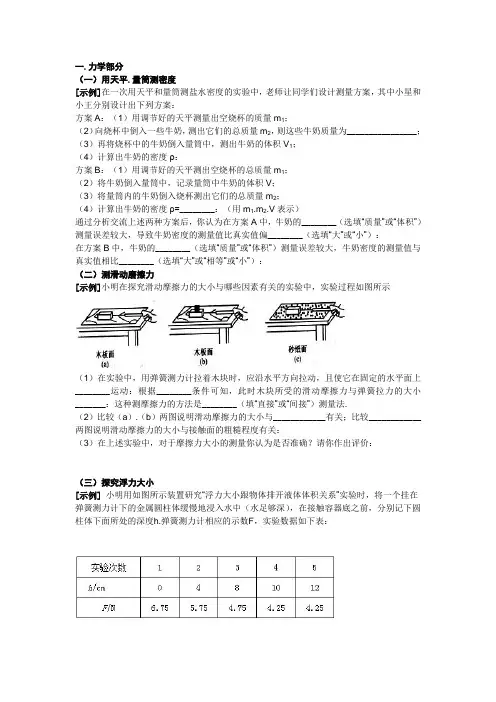

一.力学部分（一）用天平.量筒测密度[示例]在一次用天平和量筒测盐水密度的实验中，老师让同学们设计测量方案，其中小星和小王分别设计出下列方案：方案A：（1）用调节好的天平测量出空烧杯的质量m1；（2）向烧杯中倒入一些牛奶，测出它们的总质量m2，则这些牛奶质量为________________；（3）再将烧杯中的牛奶倒入量筒中，测出牛奶的体积V1；（4）计算出牛奶的密度ρ：方案B：（1）用调节好的天平测出空烧杯的总质量m1；（2）将牛奶倒入量筒中，记录量筒中牛奶的体积V；（3）将量筒内的牛奶倒入烧杯测出它们的总质量m2；（4）计算出牛奶的密度ρ=________：（用m1.m2.V表示）通过分析交流上述两种方案后，你认为在方案A中，牛奶的________（选填“质量”或“体积”）测量误差较大，导致牛奶密度的测量值比真实值偏________（选填“大”或“小”）：在方案B中，牛奶的________（选填“质量”或“体积”）测量误差较大，牛奶密度的测量值与真实值相比________（选填“大”或“相等”或“小”）：（二）测滑动磨擦力[示例]小明在探究滑动摩擦力的大小与哪些因素有关的实验中，实验过程如图所示（1）在实验中，用弹簧测力计拉着木块时，应沿水平方向拉动，且使它在固定的水平面上________运动：根据________条件可知，此时木块所受的滑动摩擦力与弹簧拉力的大小_______：这种测摩擦力的方法是________（填“直接”或“间接”）测量法.（2）比较（a）.（b）两图说明滑动摩擦力的大小与____________有关；比较____________两图说明滑动摩擦力的大小与接触面的粗糙程度有关：（3）在上述实验中，对于摩擦力大小的测量你认为是否准确？请你作出评价：（三）探究浮力大小[示例]小明用如图所示装置研究“浮力大小跟物体排开液体体积关系”实验时，将一个挂在弹簧测力计下的金属圆柱体缓慢地浸入水中（水足够深），在接触容器底之前，分别记下圆柱体下面所处的深度h.弹簧测力计相应的示数F，实验数据如下表：（1）验数据可知，金属块重N，完全浸没时受到的浮力是N，物体的体积是m3，物体的密度是kg/m3：（2）表中第1次到第3次实验数据，说明了浸在液体中的物体受到浮力大小与物体排开液体体积（填“有关”或“无关”）：（3）分析表中第4次和第5次实验数据，说明了浸没在液体中的物体受到浮力大小与深度（填“有关”或“无关”）：（4）图中能正确反映F和h关系的图象是（）：（四）研究液体内部压强的规律[示例]某小组三位同学通过实验探究液体内部的压强与哪些因素有关，他们的研究过程如下：（1）猜想：他们分别在粗细不同.两端开口的玻璃管的一端扎上橡皮薄膜，并在管内注入不同液体，观察到橡皮薄膜分别向下凸出，实验现象如图所示：小华根据图（a）和（b）猜想液体内部的压强可能与深度（选填“有关”或“无关”）：小明根据图猜想液体内部的压强与液体的质量无关：小红根据图（b）和（c）猜想液体内部的压强可能与液体的有关：（2）探究：他们继续实验，分别在扎有橡皮薄膜的玻璃管中注入不同液体，仔细观察并比较橡皮薄膜向下凸出的情况，并分别用h1.h2.h3.h4.h5和h6表示凸出程度，且h1＜h2＜h3＜h4＜h5＜h6：他们将有关的实验数据和实验现象记录在下表中：同学密度ρ（×103千克/米3）实验序号深度（厘米）橡皮薄膜凸出程度1 5 h1小华0.82 10 h23 10 h3小明 1.04 20 h45 18 h5小红 1.26 20 h6①各位同学分析了本人的实验数据和现象后得出：当液体的密度相同时，：由此可验证的猜想是正确的：②三位同学互动交流.分析比较实验序号2与3.4与6的数据和现象后得出：：由此他们验证了的猜想是正确的：（五）测量大气压[示例]为测量大气压强的数值（1）王欣同学进行了如下实验，将塑料挂钩吸盘按压在光滑水平玻璃下面，挤出塑料吸盘内的空气，测出吸盘压在玻璃上的面积为S；将装适量细沙的小桶轻轻挂在吸盘下面的塑料挂钩上，用小勺轻轻向桶内加细沙，直到塑料吸盘刚好脱落玻璃板，测出此时塑料挂钩.小桶和沙的总重力为G：①即将脱离玻璃板时，空气对塑料吸盘的压力大小是，所测大气压强的数值是②方法所测大气压强数值往往比实际值小一些，你认为产生这一误差的原因可能是（一条即可）：.（2）某科学实验小组利用注射器.弹簧测力计.刻度尺等器材测量大气压强的值，实验步骤如下：①注射器的活塞推至注射器筒的底端，然后用橡皮帽堵住注射器的小孔，这样做的目的是②图1所示，用细尼龙绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后水平向右慢慢拉动注射器筒，当注射器中的活塞刚被拉动时，记下弹簧测力计的示数为29.9N：③图2所示，用刻度尺测出注射器全部刻度的长度为cm，计算出活塞的横截面积：④算得到大气压强的数值为Pa.⑤学们发现实验误差较大，请分析，该实验过程中导致误差的因素有（请写出两条）.：（六）探究杠杆的平衡条件[示例]小强在探究“杠杆的平衡条件”时，经历了如下的实验步骤：A.调节杠杆两端的螺母，使杠杆在__________位置平衡；B.在杠杆的两边挂上钩码，并移动悬挂位置，使杠杆重新平衡；C.改变动力或动力臂的大小，并重新调节，再次使杠杆平衡；D.如此多次测量，得到多组数据；（1）小强进行步骤A的调节的目的是______________________；（2）在步骤C中，当小强改变动力的大小后，为使杠杆重新平衡，接下来的操作步骤是（多选）（）A：改变动力臂大小 B：改变阻力大小C：改变阻力臂大小D：调节平衡螺母（3）实验获得的数据如下表：实验次数动力／N 动力臂／cm 阻力／N 阻力臂／cm1 4 52 102 1.5 103 53 2 15 3 104 L 20 1 20分析上表，用F1.F2.L1和L2分别表示动力.阻力.动力臂和阻力臂，杠杆平衡条件可表示为：__________________________________；（4）当小强进一步做如图所示的实验时，发现不再满足（3）中得到的规律，请你对此作出评析：_____________________________________________________________________________________________________________________________；（七）测滑轮组的机械效率[示例]图甲是小红同学测定滑轮组机械效率的实验图，进行了三次实验，数据如下表，请你分析表中信息回答问题：实验次数物重G/N物体上升高度h/cm 测力计示数F/N测力计移动距离s/cm1 6 3 2.5 92 6 5 2.5 173 6 8 2.5 24（1）表中的记录，错误的一个数据是__________________（2）第一次实验中滑轮组的机械效率是__________________（3）从表中分析得出滑轮组机械效率与什么无关？（4）图乙是小林同学的实验图，他多使用一个滑轮的目的为了什么？（5）若两位同学使用各自的滑轮组提升相同的重物时，在不考虑绳重和摩擦的情况下，两滑轮组机械效率的大小有什么关系？（八）探究动能的大小与哪些因素有关[示例]小红猜想动能的大小可能与物体质量和运动速度有关，于是设计了如图甲.乙所示的实验，探究动能的大小与哪些因素有关：（1）让质量相同的两个小球沿同一光滑斜面分别从A处和B处开始向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图甲所示：（2）让不同质量的两个小球沿同一光滑斜面分别从B处开始向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图乙所示：上述甲.乙两组实验中：①乙图中让不同质量的两个小球从同一高度滚下的目的是两球到达水平面时，具有相同的____________②选用图甲探究的是动能与____________的关系，得出的结论是：________________________：③选用图乙探究的是动能与____________的关系：在做完探究“动能的大小与什么因素有关”的实验后，小华提出了这样一个问题：“如果改变斜面的长度，仍使小球从同一高度滚下，小球的动能变不变呢？”“当然不变了，”同桌小明立刻回答说，“因为高度并没有变：”“可毕竟斜面的坡度变了呀!斜面的坡度对动能有没有影响呢？”小红说：“做一做实验不就知道了吗？”于是他们准备利用身边的实验器材，通过实验进行探究：他们还为这个探究活动设计了一个探究报告，以下就是这个探究报告的框架：在报告中有的地方没有填写，请你帮助他们尽可能地完善：探究课题：同一钢球在不同坡度的斜面上从相同高度的位置滚下，到达斜面底端的动能是否相同？猜想：尽管斜面的坡度不同，只要钢球从相同高度的位置开始滚下，到达斜面底端的动能是相同的：（3）实验器材和实验装置如图所示：（4）实验步骤________________________________________________：（5）实验记录：（请在下面设计记录实验数据的表格，不必填写数据）：（6）预测：如果实验结论与猜想一致，则在实验中应该看到的现象是：________________________练习1：物体不受力会怎样运动？这个问题不能仅靠理论分析来推测，应尽可能通过实验来回答；为此，设计实验如下：①在水平的桌面上架设一个斜面，在斜面的某一合适高度作记号A；②在桌面上铺上毛巾，让小车从A点由静止开始滑下，用刻度尺测量小车在毛巾上滑行的距离并记录在下面的表格中；③把毛巾换成棉布，重复②中的其余步骤；④最后去掉毛巾，再重复②中的其余步骤；⑥实验所得数据进行分析；接触面毛巾棉布木板小车受到的摩擦力大小大较大小小车运动的距离S（单位：cm）18：30 26：83（1）第三次实验中，小车在水平木板上滑行时的停止位置如图所示，读出小车在木板上滑行的距离并填在表中相应空格处；（2）本实验设计是通过观察小车___________________________来推断小车的运动趋势的；让小车每次都从A点下滑，目的是______________________________；（3）分析表中内容可知：平面越光滑，小车受到的摩擦力越___________，小车前进的距离就越___________；（结论）（4）根据实验结果推理可得：若接触面完全光滑，即水平方向不受外力作用，轨道足够长，小车将一直做___________运动；可见，力不是使物体运动的原因，力是改变物体___________的原因；（推论）想一想，在八年级物理学习中，你在研究什么问题时也用过了以上的推理法？举一例：______________________2：理想实验是研究物理规律的一种重要的思想方法，它以大量可靠的事实为基础，以真实的实验为原型，通过合理的推理得出物理规律；理想实验能深刻地揭示物理规律的本质；如图所示，是伽利略著名的斜面理想实验，实验设想的步骤有：①减小第二个斜面的倾角，小球在该斜面上仍然要达到原来的高度；②两个对接的斜面，让静止的小球沿一个斜面滚下，小球将滚上另一个斜面；③继续减小第二个斜面的倾角，最后使它成水平面，小球将沿水平面作持续的匀速运动；④如果没有摩擦，小球将上升到原来释放时的高度；（1）请将上述步骤按照正确的顺序排列（只要填写序号）；（2）在上述设想步骤中，有的属于可靠事实，有的则是理想化的推论；下面关于这些事实和推论的分类正确的是（）A：①是事实，②③④是推论B：②是事实，①③④是推论C：③是事实，①②④是推论D：④是事实，①②③是推论（3）请你另外列举一个课本上的例子说明理想化实验：3：如图所示，超凡同学为了探究物体在水中不同深度所受浮力的变化情况，将一长方体挂在弹簧测力计下，在长方体接触容器底之前，分别记下长方体下表面到水面距离h和弹簧测力计相应的示数F，实验数据如下表序号 1 2 3 4 5 6 7h／cm 0 2 4 6 8 10 12F／N 6.5 6.0 5.5 5.0 4.5 4.5 4.5 （1）分析表中数据，可以得出物体重________N，第4次实验时，物体受到的浮力为________N；（2）分析第1次到第5次实验数据，说明物体浸没于液体之前________________；（3）分析第5次到第7次实验数据，说明__________________________；（4）下图中能正确反映浮力F浮和物体下表面到水面距离h关系的图象为________；4：学校买了一箱物理器材，小军同学将它从一楼搬运到三楼，如图所示；小丽同学想测量小军同学搬运器材过程中对箱子做功的功率；（1）测量所需要的器材有：_____________________（2）小丽设计的测量步骤如下，其中多余的是( )A：测出箱子的质量m B：测出楼梯的总长度LC：测出一楼到三楼的竖直高度h D：测出小军上楼所用的时间tE：算出小军搬运箱子的功率p（3）小军搬运器材过程中对箱子做功的功率的表达式是p=______________（4）请你帮小丽设计一个实验记录表格；5：如图甲是小明根据“杠杆平衡条件”制作的只需要一个砝码的天平，横梁可绕轴O在竖直平面内转动，左侧为悬挂在固定位置P的置物盘，右侧所用砝码是实验室里常见的钩码，用细线挂在右侧带刻度线的横梁上：（1）下面是小明测量物体质量的几个主要步骤，最合理的顺序是（只填写序号）：___________A：将悬挂钩码的细线移到右侧横梁的零刻线Q处B：将天平放在水平台面上C：将待测物体放在天平左侧的置物盘中D：调整横梁右侧的平衡螺母使横梁上悬挂的重垂线对准底座上的标记E：移动悬挂钩码的细线使横梁上悬挂的重垂线对准底座上的标记F：由细线在横梁上的位置对应的刻度值直接得出物体的质量（2）调节天平至水平位置平衡后，刚把待测物体放在天平左侧的置物盘中时，横梁上悬挂的重垂线将对准底座上标记的__________侧（填“左”或“右”）；（3）若某次测量最终达到平衡时钩码位于右侧横梁上的N处，如图乙所示，已知OP=l，OQ=d，ON=h，钩码质量为m，则待测物体的质量M= __________；（4）如图丙所示，将待测物体投入装有某种液体的量杯中，若待测物体投入前.后量杯中液面对应刻度为V1.V2，则待测物体的密度为__________：6：通过学习，同学们已经知道了液体压强的特点，在此基础上，老师提出了这样的问题：“有两只杯子，分别盛有清水和盐水，但没有标签，能否用压强计将它们区别开来呢？”小明做了下面的探究实验：（1）当压强计的金属盒在空气中时，U形管两边的液面应该相平，而小明却观察到如图（a）所示的情景，出现这种情况的原因是：U形管左支管液面上方的气压________大气压（填“大于”.“小于”或“等于”），调节的方法是__________A：将此时右边支管中高出的液体倒出B：取下软管重新安装（2）小明再作图（b）所示的检查，当用手指按压橡皮膜时（不论轻压还是重压），发现U形管两边液柱的高度几乎不变化，出现这种情况的原因是______________________________.（3）压强计调节正常后，小明将金属盒先后浸入到两杯液体中，如图（c）和（d）所示，发现图（d）中U形管两边的液柱高度差较大，于是认为图（d）杯子中盛的是盐水：①你认为，小明的结论是________的：（选填“可靠”或“不可靠”）②简要说明理由：______________________________：（4）若要探究在同一深度处液体压强是否相等，正确的操作方法是：将压强计的金属盒浸在液体中某一深度处，改变_________________，观察U形管两边液面的高度差：7：学校要开运动会，几个同学讨论怎样才能把铅球掷得更远；小莉认为：铅球掷出的距离，可能与掷出铅球时的速度大小有关；小强认为：铅球掷出的距离，可能与掷出铅球时的射出仰角θ（投掷方向与水平方向的夹角）有关；李红说：“我们还是通过实验来探究吧”，于是，他们制作了一个小球弹射器（如图所示），它能使小球以不同速度大小和方向射出，弹射方向与水平的仰角，可由固定在铁架台上的量角器读出，他们通过5 次实验得到表中的数据：请你根据上述所收集的信息和相关证据回答下列问题：（1）为了验证小莉的猜想，应选用序号为_____._____._____的实验数据，得出的结论是：在_______一定时，物体抛出_______越大，抛出的距离越远；（2）为了验证小强的猜想，应选用序号为_____._____._____的实验数据，射出仰角θ为_______时，物体抛出的距离最远；（3）根据研究结果，请你给参加掷铅球的运动员提出一条有价值的建议：_________ ________________________________________________；8：妈妈外出旅游时，给小明带回一个挂件工艺品，如图所示；小明对该工艺品的材料属性产生了兴趣，但他又不想破坏该挂件，于是他想首先测量一下该挂件的密度；他从家里找到的测量工具只有自己的一把刻度尺，这可怎么办？妈妈正在洗碗，她把一只小碗放入一只盛满水的大碗时，大碗中的水立即溢了出来，这时爸爸对小明说，咱们有碗，你又有刻度尺，可以测密度了；在爸爸的帮助下，小明制作了如图所示的实验装置：把一只大碗吊起来，并在大碗下放一只小盆（若在大碗中加满吕，再把小碗小心地放入大碗中，小碗漂浮在水面上，大碗中有水溢到下面的小盆里）；同时，小明还找到三个药瓶（容积均足够大），准备用来盛放从小盆中倒出的水；下面是他的实验经过：小碗A.在大碗中加满水，并把小盆中的水倒干净；B.把小碗小心地放入大碗中，把溢出的水倒入药瓶，用刻度尺量出水柱高度h1；C.把挂件小心地放入小碗，再把溢出的水倒入同一个已倒干净的药瓶，用刻度尺量出水柱高度h2；D.拿掉小碗和挂件，__________________________，并把小盆倒空；E.直接把挂件放入大碗，再次把溢出的水倒入同一个已倒干净的药瓶，用刻度尺量出水柱高度h3；F.计算；（1）在他找到的三个药瓶中，应选用________最合适；（2）请把实验步骤D补充完整；（3）在他的三个测量数据中，有一个不必要，这个数据是________；（4）请写出挂件密度的表达式________________；9.小明看到运动员拉弓射箭时，弓拉得越弯，箭射得越远：小明猜想：弹性势能的大小可能与物体的弹性形变有关：（1）为验证其猜想是否正确：他设计了如下实验（弹簧被压缩后未超过其弹性限度）；如图所示，将同一个弹簧压缩____________选填“相同”或“不同”）的长度：将小球置于弹簧右端，松开后小球碰到同一位置的相同木块上，分别比较木块____________，从而比较弹性势能的大小：（2）若水平面绝对光滑，本实验将___________（选填“能”或“不能”）达到探究目的：（3）小明根据实验现象认为：小球推动木块移动一段距离后都要停下来，所以弹簧.小球和木块所具有的机械能最终都消灭了：你认为小明的观点是的__________（选“正确”或“错误”），理由是______________________________：2 较陡3 0.3 1.8 13 最陡 3 0.4 2.0 1 60%请你根据表中的数据解答下列问题：（1）实验中晓龙可以通过________________________来改变斜面的倾斜程度：（2）在第2次实验中，斜面的机械效率是___________：（3）斜面的机械效率与斜面倾斜程度之间的关系是_____________________________________：（4）实验中还发现，斜面材料相同时，斜面越陡越_____________（选填“省力”或“费力”）：（5）斜面的机械效率还可能与________________________________有关：为了通过实验验证你的猜想，还需要补充的器材是_________________________：二.电磁学（一）探究影响导体电阻大小的因素[示例]小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；猜想③：在温度不变时，导体的电阻与导体的横截面积有关：供她选择的导体如下表所示：序号材料长度/m 横截面积/mm2A 镍铬合金0.8 0.5B 锰铜0.8 1C 锰铜0.8 0.5D 锰铜 1.2 0.5图12-2她画出了如右图甲所示的电路图（M.N之间为导体），并正确连接了电路：请完成下列填空（只填序号）：（1）要验证猜想①，小芳同学应选择的两段导体是____________；（2）要验证猜想②，小芳同学应选择的两段导体是____________；（3）要验证猜想③，小芳同学应选择的两段导体是____________；（4）这种物理研究方法，通常叫做____________（二）探究欧姆定律[示例]我们已进行过“科学探究：欧姆定律”：（1）请你在方框中画出该实验的电路图：（2）甲.乙两图是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电阻不变时，电流随电压变化的图象是__________：（选填“甲”或“乙”）（3）某同学在做验证欧姆定律的实验时，得出一组数据（见下表），根据这组数据，可以得到的结论（）导体两端的电压（V）导体的电阻（Ω）通过导体的电流（A）3 2 1.54 0.756 0.5A：导体的电阻一定时，导体两端的电压跟通过导体的电流成正比；B：导体的电阻一定时，通过导体的电流跟导体两端的电压成正比；C：导体两端电压一定时，导体的电阻跟通过导体的电流成反比；D：导体两端电压一定时，通过导体的电流跟导体的电阻成反比：（4）在探究过程中，使用滑动变阻器的目的是________________和________________：（三）测量定值电阻的阻值[示例]物理学习小组在“测量定值电阻阻值”的实验中：（1）请用笔画线代替导线，将图中实物连接完整：（2）闭合开关前，滑动变阻器的滑片P应移到_______端（选填“A”或“B”）：（3）小组同学在连线时，不小心将线连错了，开关闭合后，移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，产生这一现象的原因是________________：纠正错误后，移动滑动变阻器的滑片P，使电压表的示数为3V时，电流表的示数如上图，则该定值电阻阻值为_______Ω：他们认为这个结果就是定值电阻的准确阻值，你认为合理吗？_______，理由是_____________________________（四）测量小灯泡的电阻（参阅九上P97）[示例]如图所示，小红同学用“伏安法”研究小灯泡（标有“3.8V”字样，电阻约为10Ω）发光时的电阻变化规律：（要求滑片P向左灯变亮）（1）连接电路时开关需要_______：（2）将下图的实物图连接完整（用笔画线代替导线）（3）实验中，小红同学已经得到了下表的实验数据：实验次数 1 2 3 4 5 6 7电压/V 1 1.5 2 2.5 3.8电流/A 0.16 0.23 0.28 0.31电阻/Ω灯泡亮度非常暗很暗暗稍亮①第5次实验时，电流表电压表示数如上右图所示，此时灯泡的阻值_______Ω：②从已有数据推测，当电压为3.8V时，灯泡的亮度将______（更亮/更暗）：③预期小红将得出灯泡发光时灯丝电阻的变化规律是________________________（五）测量小灯泡的电功率[示例]某班同学到实验室做“测定小灯泡额定功率”的实验：被测小灯泡的额定电压为3.8V，电阻约为10Ω：实验室有如下器材：电源（电压为6V）.电流表（0～0.6A 0～3A）.电压表（0～3V 0～15V）.滑动变阻器R（10Ω 0.5A），开关各一只，导线若干：同学们设计的电路如图1所示：（1）实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因： 故 障 现 象检 测 故 障 原 因灯泡较暗.两表的示数均较小移动滑动变阻器滑片，现象不变 灯泡不亮.电压表示数较大.电流表无示数 取下灯泡，两表的示数不变（3）下表为某小组的实验记录分析表：实验序号电压表示数/V 电流表示数/A 功率/W 额定功率/W 13.0 0.36 1.08 1.503 1.891.521.08＝＋＋＝额P23.8 0.4 1.52 34.5 0.42 1.89 老师认为该小组数据处理过程有误，原因是________________________________你认为正确测量结果P 额= W ；（3）请根据电路图1完成实物图2的连接：（六）探究影响电热的因素[示例]在如图所示的实验电路中，R 1.R 2是两个电阻圈，R 1的阻值大于R 2的阻值，电阻圈上各夹一根火柴. 接通电路，一会儿观察到两电阻圈上的火柴先后被点燃，这说明电流通过电阻时会产生热，将 能转化为 能；若继续进行以下实验：（1）断开开关，待两个电阻圈完全冷却，再重新各夹一根火柴，使变阻器接入电路的阻值较大；接通电路，经历时间t 1，R 1上的火柴先被点燃. 这说明，在电流和通电时间相同的情况下，________越大，产生的 _越多；（2）断开开关，待两个电阻圈完全冷却，再重新各夹一根火柴，使变阻器接入电路的阻值较小；接通电路，经历时间t 2，R 1上的火柴先被点燃，比较发现t 2小于t 1. 由此推理，在电阻和通电时间相同的情况下，_______越大，产生的 _越多；（七）电磁感应现象[示例] 如图所示，在磁场中悬挂一根导体ab ，把它的两端跟电流表连接起来；依次进行如下实验，在空白处填写“偏转”或“不偏转”；（1）导体ab 不动，闭合开关，电流表的指针 ；R 1 R 2 ab。
中考物理总复习《实验题-热学实验》专项检测卷(带有答案)学校:___________班级：___________姓名：___________考号：___________1.利用如图甲所示的装置做“探究水沸腾时温度变化的特点”的实验。
时间/min 0 1 2 3 4 5 6 7温度/℃98 90 92 94 96 98 98 98（1）装置图中有一处明显的错误，请指出错误之处：__________；（2）图甲烧杯上所盖纸板的作用是__________，纸板上留有小孔的目的是__________；（3）图乙中a图像是实验小组根据记录绘制的水沸腾图像，根据图像可以得出水沸腾时的特点是__________；当地大气压__________（填“高于”“等于”或“低于”）标准大气压；（4）如果减少烧杯中水的质量，水沸腾时图像可能是图乙中的__________（填“b”“c”或“d”）；（5）下表是小燕记录的实验数据：实验过程中，她发现在第3min时，水中的气泡在上升过程中逐渐__________（选填“变大”或“变小”）。
2.某实验小组用两套如图甲所示的实验装置分别研究海波和石蜡的熔化过程。
（1）如图甲所示，组装器材时，应按照_______（选填“自下而上”或“自上而下”）的顺序进行。
如图乙所示，温度计显示的是石蜡在某时刻的温度，它的示数是_______℃；（2）海波熔化过程中不断_______（选填“放出”或“吸收”）热量，温度_______（选填“升高”“不变”或“降低”）；（3）两支试管中分别盛有海波和石蜡，当两者全部熔化后，该实验小组继续研究海波和石蜡的凝固过程。
将两支试管从烧杯中取出，静置于空气中自然冷却，每隔2min同时记录一次温度，根据记录数据在同一个图像中画出它们的温度随时间变化的曲线，如图丙所示。
下列说法正确的是_______（填序号）；A.石蜡的凝固点为48℃B.实验室内环境温度为20℃C.0~15min内的任一时刻，石蜡和海波的温度都不可能相同（4）实验结束后，小明发现烧杯侧壁上有水珠，这是因为水蒸气发生了_______的物态变化。
考点一：物质熔化和凝固1.图甲是“探究海波熔化时温度的变化规律”的实验装置。
实验时将装有海波的试管放到水中加热，而不用酒精灯直接给试管加热，这样做既可以使海波受热______，又可以使海波的温度上升较慢，便于记录数据。
根据实验数据绘制的图象如图乙所示，由图象可知海波是______，第9min时海波处于______（填物质的状态）。
2.图甲是用海波和石蜡“探究固体熔化时温度的变化规律”的实验装置。
（1）组装器材时，应先固定图甲中的___________；（选填“A”“B”或“C”）（2）开始实验后，某一时刻温度计的示数如图甲所示，温度为___________℃；（3）根据实验数据绘制的两种物质熔化时温度随时间变化图像如图乙所示，由图像可知石蜡是___________（选填“晶体”或“非晶体”），海波熔化持续了___________min；（4）由实验可得到晶体熔化特点：___________；（5）由实验可知，晶体的温度是熔点时，可能处于___________态。
A．固 B．液 C．固液共存3.图甲是小丽同学探究“冰熔化时温度的变化规律”的实验装置图。
(1)如图乙所示，温度计的示数为______ ℃(不需要估读)。
(2)安装实验器材时，小丽应按照______ 的顺序进行(选“从上到下”或“从下到上”)(3)她将冰熔化的过程绘制成如图丙所示的温度随时间变化的图像。
分析图像数据可知，冰是______ (选填“晶体”或“非晶体”)。
(4)分析图丙可知，该物质在t1时刻的内能______ t2时刻的内能；CD段加热时间是AB段加热时间的2倍，则冰的比热容______ 水的比热容(两空均选填“大于”、“等于”或“小于”)。
(5)当试管中的冰全部熔化成水后，继续用酒精灯加热，试管中的水______ 沸腾(选填“能”或“不能”)。
4.在探究“海波熔化时温度的变化规律”的实验中，使用的实验装置如图甲所示：(1)组装实验器材时，合理的顺序是______（填序号）。
中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。
①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。
（2）在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。
根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。
2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。
（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。
（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。
由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

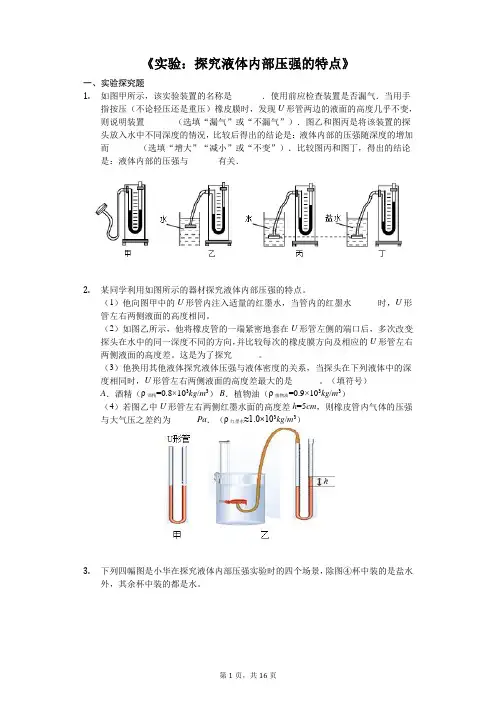

《实验：探究液体内部压强的特点》一、实验探究题1.如图甲所示，该实验装置的名称是______ ．使用前应检查装置是否漏气．当用手指按压（不论轻压还是重压）橡皮膜时，发现U形管两边的液面的高度几乎不变，则说明装置______ （选填“漏气”或“不漏气”）．图乙和图丙是将该装置的探头放入水中不同深度的情况，比较后得出的结论是：液体内部的压强随深度的增加而______ （选填“增大”“减小”或“不变”）．比较图丙和图丁，得出的结论是：液体内部的压强与______ 有关．2.某同学利用如图所示的器材探究液体内部压强的特点。
（1）他向图甲中的U形管内注入适量的红墨水，当管内的红墨水______时，U形管左右两侧液面的高度相同。
（2）如图乙所示，他将橡皮管的一端紧密地套在U形管左侧的端口后，多次改变探头在水中的同一深度不同的方向，并比较每次的橡皮膜方向及相应的U形管左右两侧液面的高度差。
这是为了探究______。
（3）他换用其他液体探究液体压强与液体密度的关系，当探头在下列液体中的深度相同时，U形管左右两侧液面的高度差最大的是______。
（填符号）A．酒精（ρ酒精=0.8×103kg/m3）B．植物油（ρ植物油=0.9×103kg/m3）（4）若图乙中U形管左右两侧红墨水面的高度差h=5cm，则橡皮管内气体的压强与大气压之差约为______Pa．（ρ红墨水≈1.0×103kg/m3）3.下列四幅图是小华在探究液体内部压强实验时的四个场景，除图④杯中装的是盐水外，其余杯中装的都是水。
（1）本实验是通过观察压强计左右两管内液面的______的变化而知道压强大小变化的；（2）比较①②两幅图，可以得出：______；（3）比较②④两幅图，可以得出：______；（4）比较②③两幅图，可以得出：同种液体同一深度，液体内部压强大小跟______无关。
4.在“研究影响液体内部压强”的实验中：（1）压强计是通过观察U型管的两端液面的______来显示橡皮膜所受压强大小。
