实验五减速器的拆装和结构分析一、概述减速器是由封闭在箱体内的齿轮传动或蜗杆传动所组成的独立部件,为了提高电动机的效率,原动机提供的回转速度一般比工作机械所需的转速高,因此齿轮减速器、蜗杆减速器常安装在机械的原动机与工作机之间,用以降低输入的转速并相应地增大输出的转矩,在机器设备中被广泛采用。
例如宝山钢铁公司就有10多万台减速器,在其他机器中减速器也有大量应用。
作为机械类专业的学生有必要熟悉减速器的结构与设计,本实验是为了解减速器的结构、主要零件的加工工艺性,对于详细的减速器技术设计过程在“机械设计课程设计”这一课程中予以介绍。
齿轮减速器、蜗杆减速器的种类繁多,但其基本结构有很多相似之处。
本实验为了使同学了解减速器的一般结构设计、主要零件加工工艺而设立的。
实验中应注意掌握减速器的结构、主要零件的加工工艺。
减速器的结构随其类型和要求不同而异,其基本结构由箱体、轴系零件和附件三部分组成。

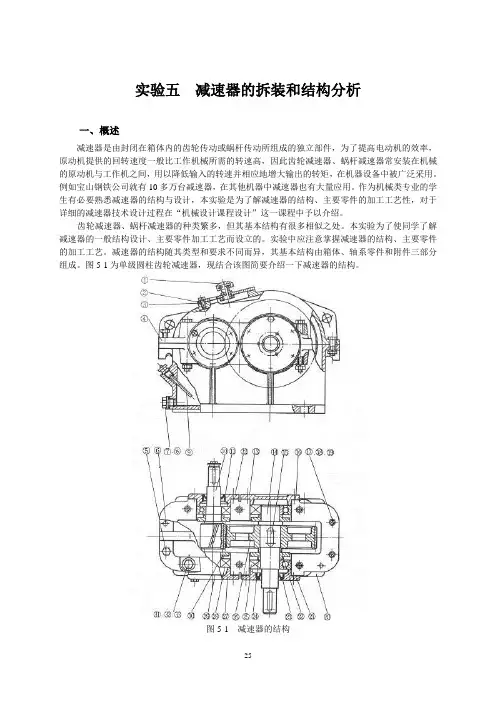

图5-1为单级圆柱齿轮减速器,现结合该图简要介绍一下减速器的结构。
图5-1减速器的结构1.箱体结构减速器的箱体用来支承和固定轴系零件,应保证传动件轴线相互位置的正确性,因而轴孔必须精确加工。
箱体必须具有足够的强度和刚度,以免引起沿齿轮齿宽上载荷分布不匀。
为了增加箱体的刚度,通常在箱体上制出筋板。
为了便于轴系零件的安装和拆卸,箱体通常制成削分式。
剖分面一般取在轴线所在的水平面内(即水平剖分),以便于加工。
箱盖(件4)和箱座(件20)之间用螺栓(件17、18、19 和件31、32、33)联接成一整体,为了使轴承座旁的联接螺栓尽量靠近轴承座孔,并增加轴承支座的刚性,应在轴承座旁制出凸台。
设计螺栓孔位置时,应注意留出扳手空间。
箱体通常用灰铸铁(HTl50 或HT200 )铸成,对于受冲击载荷的重型减速器也可采用铸钢箱体。
单件生产时为了简化工艺,降低成本可采用钢板焊接箱体。
2.轴系零件图中高速级的小齿轮直径和轴的直径相差不大,将小齿轮与轴制成一体(件10)。
减速器的拆装和结构分析(1)实验二减速器的拆装和结构分析一、概述减速器是由封闭在箱体内的齿轮传动或蜗杆传动所组成的独立部件,为了提高电动机的效率,原动机提供的回转速度一般比工作机械所需的转速高,因此齿轮减速器、蜗杆减速器常安装在机械的原动机与工作机之间,用以降低输入的转速并相应地增大输出的转矩,在机器设备中被广泛采用。
例如宝山钢铁公司就有10多万台减速器,在其他机器中减速器也有大量应用。
作为机械类专业的学生有必要熟悉减速器的结构与设计,本实验是为了解减速器的结构、主要零件的加工工艺性,对于详细的减速器技术设计过程在“机械设计课程设计”这一课程中予以介绍。
齿轮减速器、蜗杆减速器的种类繁多,但其基本结构有很多相似之处。
本实验为了使同学了解减速器的一般结构设计、主要零件加工工艺而设立的。
实验中应注意掌握减速器的结构、主要零件的加工工艺。
减速器的结构随其类型和要求不同而异,其基本结构由箱体、轴系零件和附件三部分组成。
图4-1、图4-2为单级圆柱齿轮减速器,现结合该图简要介绍一下减速器的结构。
图4-1 减速器的结构图4-2 减速器的结构1.箱体结构减速器的箱体用来支承和固定轴系零件,应保证传动件轴线相互位置的正确性,因而轴孔必须精确加工。
箱体必须具有足够的强度和刚度,以免引起沿齿轮齿宽上载荷分布不匀。
为了增加箱体的刚度,通常在箱体上制出筋板。
为了便于轴系零件的安装和拆卸,箱体通常制成削分式。
剖分面一般取在轴线所在的水平面内(即水平剖分),以便于加工。
箱盖(件4)和箱座(件20)之间用螺栓(件17、18、19和件31、32、33)联接成一整体,为了使轴承座旁的联接螺栓尽量靠近轴承座孔,并增加轴承支座的刚性,应在轴承座旁制出凸台。
设计螺栓孔位置时,应注意留出扳手空间。
箱体通常用灰铸铁(HTl50或HT200)铸成,对于受冲击载荷的重型减速器也可采用铸钢箱体。
单件生产时为了简化工艺,降低成本可采用钢板焊接箱体。
减速器结构认识及拆装减速器是一种常见的工业设备,在运动传动系统中用于减少输入轴高速旋转的转速,同时增加输出轴的扭矩。
它通常由减速装置和传动装置组成。
减速器结构主要由外壳、内部齿轮和轴承组成。
外壳是保护内部零件的重要部分,其主要作用是承载和定位内部零件,并防止润滑油泄漏。
内部齿轮是减速器的核心部分,用于实现输入轴和输出轴之间的动力传递。
齿轮通常由钢材制成,具有高强度和耐磨性。
轴承用于支撑齿轮并减少摩擦损失,提高减速器的效率和寿命。
减速器的拆装过程一般包括以下步骤:1.准备工作:首先需要确认减速器是否拆装的需求,以及准备好适用的工具和设备。
另外,拆装前还需检查减速器的运行状态和润滑油是否符合要求。
2.拆卸外壳:使用合适的工具,将外壳螺丝拆除,并小心地将外壳从减速器上取下。
在拆除外壳时,需要注意防止受伤或损坏内部零件。
3.拆卸齿轮部件:拆卸齿轮之前,需要将连接齿轮的附件如轴承、联轴器等逐一拆下。
拆卸齿轮时,需要注意保持平衡,避免损坏或弯曲齿轮。
4.清洁和检查:将拆下的零件进行清洁,并仔细检查是否存在异常磨损、裂纹或变形。
如有发现问题,需要及时修复或更换相关零件。
5.安装和调试:在进行安装前,要确认减速器内部的润滑油是否达到标准要求,并根据拆卸时的记录进行正确的安装。
安装完成后,进行简单的调试,确保减速器能正常运转,没有异常声音或震动。
总之,减速器是一种复杂的设备,其结构包括外壳、内部齿轮和轴承等部分。
在拆装过程中,需要注意安全、维护和维修准则,保证减速器的正常运行和延长使用寿命。
实验五减速器的拆装和结构分析一、概述减速器是由封闭在箱体内的齿轮传动或蜗杆传动所组成的独立部件,为了提高电动机的效率,原动机提供的回转速度一般比工作机械所需的转速高,因此齿轮减速器、蜗杆减速器常安装在机械的原动机与工作机之间,用以降低输入的转速并相应地增大输出的转矩,在机器设备中被广泛采用。
例如宝山钢铁公司就有10多万台减速器,在其他机器中减速器也有大量应用。
作为机械类专业的学生有必要熟悉减速器的结构与设计,本实验是为了解减速器的结构、主要零件的加工工艺性,对于详细的减速器技术设计过程在“机械设计课程设计”这一课程中予以介绍。
齿轮减速器、蜗杆减速器的种类繁多,但其基本结构有很多相似之处。
本实验为了使同学了解减速器的一般结构设计、主要零件加工工艺而设立的。
实验中应注意掌握减速器的结构、主要零件的加工工艺。
减速器的结构随其类型和要求不同而异,其基本结构由箱体、轴系零件和附件三部分组成。
图5-1为单级圆柱齿轮减速器,现结合该图简要介绍一下减速器的结构。
图5-1 减速器的结构1.箱体结构减速器的箱体用来支承和固定轴系零件,应保证传动件轴线相互位置的正确性,因而轴孔必须精确加工。
箱体必须具有足够的强度和刚度,以免引起沿齿轮齿宽上载荷分布不匀。
为了增加箱体的刚度,通常在箱体上制出筋板。
为了便于轴系零件的安装和拆卸,箱体通常制成削分式。
剖分面一般取在轴线所在的水平面内(即水平剖分),以便于加工。
箱盖(件4)和箱座(件20)之间用螺栓(件17、18、19和件31、32、33)联接成一整体,为了使轴承座旁的联接螺栓尽量靠近轴承座孔,并增加轴承支座的刚性,应在轴承座旁制出凸台。
设计螺栓孔位置时,应注意留出扳手空间。
箱体通常用灰铸铁(HTl50或HT200)铸成,对于受冲击载荷的重型减速器也可采用铸钢箱体。
单件生产时为了简化工艺,降低成本可采用钢板焊接箱体。
2.轴系零件图中高速级的小齿轮直径和轴的直径相差不大,将小齿轮与轴制成一体(件10)。
减速器结构认识及拆装减速器是一种能够降低机器设备旋转速度并增加扭矩的装置,常用于工业机械中。
减速器的结构由输入轴、输出轴、齿轮、轴承、壳体等组成。
了解减速器的结构和拆装方法,可以帮助维修人员更好地进行故障排除和维修。
一、减速器的结构1.输入轴和输出轴:减速器通常有一个或多个输入轴和一个输出轴。
输入轴通常与电机或其他动力源相连,输出轴则传递扭矩给工作装置。
输入轴和输出轴通常通过轴承支撑,并且有时可能需要进行润滑。
2.齿轮:减速器中的齿轮是实现降速效果的重要部件。
它们有不同的大小和形状,形成齿轮系统。
常见的齿轮有蜗杆齿轮、圆柱齿轮、锥齿轮等。
通过组合不同的齿轮,可以实现不同的减速比和传递效果。
3.轴承:减速器中的轴承用于支撑输入轴和输出轴,防止它们在运转中产生过大的振动和摩擦。
轴承通常需要定期润滑,以确保运转的顺畅和寿命的延长。
4.壳体:减速器的壳体是将所有的组件固定在一起,并提供保护作用。
壳体通常由铸铁或铝合金制成,具有足够的强度和刚性。
二、减速器的拆装过程1.准备工具:在进行减速器的拆装前,首先要准备好适当的工具,如扳手、螺丝刀、锤子等。
2.拆卸外壳:将减速器的外壳上的螺丝拧松,然后轻轻敲击外壳,使其与内部组件分离。
3.拆卸齿轮:将齿轮与输入轴和输出轴分离,通常需要拧松固定齿轮的螺母或螺栓。
一些情况下,需要用专用工具来分离齿轮。
4.拆卸轴承:将输入轴和输出轴上的轴承拆卸下来。
这部分通常需要使用专用的轴承拆卸工具,确保轴承能够被安全地拆卸下来。
5.清洁和检查:拆下来的减速器组件需要进行清洁,并进行仔细的检查,以确定是否需要更换损坏的部件或更换润滑油。
6.拆装过程的注意事项:在进行减速器的拆装过程中,需要注意安全。
在拆卸过程中,要小心避免对组件造成损坏,并确保记录下拆卸的顺序和组件的位置,以便在重新装配时能够正确地安装。
三、拆装减速器的常见问题1.齿轮磨损:齿轮由于长时间的使用或不适当的润滑,可能会出现磨损或损坏。
减速器拆装实验报告减速器拆装实验(全)报告(大作业)题目:减速器拆装实验报告(大作业)摘要:这次的减速器拆装实验,了解了减速器的结构,并认识其工艺特点。
在拆装的过程中,不仅熟悉了减速器各个零件间的作用和装配关系,像知道主动轴到输出轴间轴承、齿轮的定位和固定等,并且在测量减速器参数的同时,学会了一些测量工具的使用,培养了对减速器主要零件尺寸目测和测量能力。
在测量出主要的参数后,简单绘制轴承件的尺寸图。
关键词:减速器拆装、齿轮、轴承、测量参数、装配减速器拆装实验一、目的要求1. 通过拆装,了解齿轮减速器铸造箱体、轴和齿轮的结构;2. 了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置;3. 熟悉减速器的拆装和调整的方法和过程;4. 培养对减速器主要零件尺寸目测和测量能力。
二、实验仪器、设备、工具和材料1、实验设备2、拆装工具和测量工具(每组)三、实验内容1、判断减速器的装配形式;2、了解铸造箱体的结构;3、观察、了解减速器附属零件的用途、结构和安装位置的要求;4、测量减速器的中心距、中心高、箱座上、下凸缘的宽度和厚度、筋板的厚度、齿轮端面与厢体内壁的距离、大齿轮顶圆与箱内壁和底面之间的距离、轴承内端面至箱内壁之间的距离等;5、了解轴承的润滑方式和密封位置,包括密封的形式。
轴承内侧挡油环、封油环的作用原理及其结构和安装位置;6、了解轴承的组合结构以及轴承的拆装、固定和轴向间隙的调整;测绘输出轴系部件的结构图。
四、实验步骤1、拆卸(1)、仔细观察减速器外面各部分的结构,从观察中思考以下问题:①如何保证厢体支撑具有足够的刚度?答:在轴承孔附近加支撑肋。
②轴承座两侧的上下厢体连接螺栓应如何布置?答:轴承座的连接螺栓应尽量靠近轴承座孔。
③支撑该螺栓的凸台高度应如何确定?答:以放置连接螺栓方便的高度,也要保证旋紧螺栓时需要的扳手空间的大小。
④如何减轻厢体的重量和减少厢体的加工面积?答:箱体的底座可以不采用完整的平面。
实验五减速器的拆装和结构分析一、概述减速器是由封闭在箱体内的齿轮传动或蜗杆传动所组成的独立部件,为了提高电动机的效率,原动机提供的回转速度一般比工作机械所需的转速高,因此齿轮减速器、蜗杆减速器常安装在机械的原动机与工作机之间,用以降低输入的转速并相应地增大输出的转矩,在机器设备中被广泛采用。
例如宝山钢铁公司就有10多万台减速器,在其他机器中减速器也有大量应用。
作为机械类专业的学生有必要熟悉减速器的结构与设计,本实验是为了解减速器的结构、主要零件的加工工艺性,对于详细的减速器技术设计过程在“机械设计课程设计”这一课程中予以介绍。
齿轮减速器、蜗杆减速器的种类繁多,但其基本结构有很多相似之处。
本实验为了使同学了解减速器的一般结构设计、主要零件加工工艺而设立的。
实验中应注意掌握减速器的结构、主要零件的加工工艺。
减速器的结构随其类型和要求不同而异,其基本结构由箱体、轴系零件和附件三部分组成。
图5-1为单级圆柱齿轮减速器,现结合该图简要介绍一下减速器的结构。
图5-1 减速器的结构1.箱体结构减速器的箱体用来支承和固定轴系零件,应保证传动件轴线相互位置的正确性,因而轴孔必须精确加工。
箱体必须具有足够的强度和刚度,以免引起沿齿轮齿宽上载荷分布不匀。
为了增加箱体的刚度,通常在箱体上制出筋板。
为了便于轴系零件的安装和拆卸,箱体通常制成削分式。
剖分面一般取在轴线所在的水平面内(即水平剖分),以便于加工。
箱盖(件4)和箱座(件20)之间用螺栓(件17、18、19和件31、32、33)联接成一整体,为了使轴承座旁的联接螺栓尽量靠近轴承座孔,并增加轴承支座的刚性,应在轴承座旁制出凸台。
设计螺栓孔位置时,应注意留出扳手空间。
箱体通常用灰铸铁(HTl50或HT200)铸成,对于受冲击载荷的重型减速器也可采用铸钢箱体。
单件生产时为了简化工艺,降低成本可采用钢板焊接箱体。
2.轴系零件图中高速级的小齿轮直径和轴的直径相差不大,将小齿轮与轴制成一体(件10)。

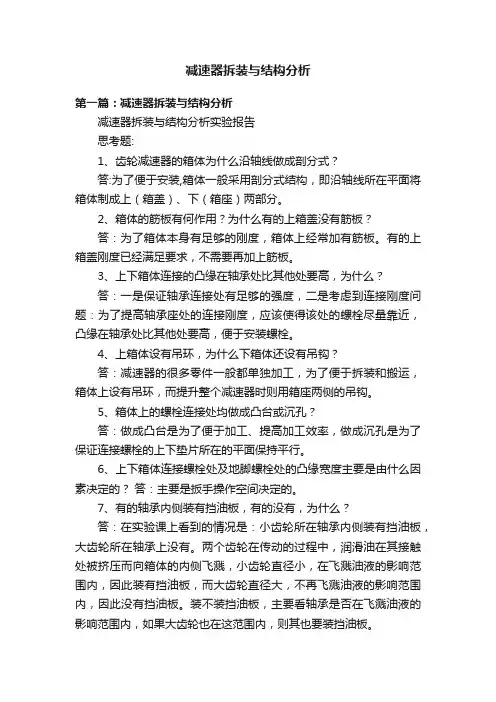

减速器拆装与结构分析第一篇:减速器拆装与结构分析减速器拆装与结构分析实验报告思考题:1、齿轮减速器的箱体为什么沿轴线做成剖分式?答:为了便于安装,箱体一般采用剖分式结构,即沿轴线所在平面将箱体制成上(箱盖)、下(箱座)两部分。
2、箱体的筋板有何作用?为什么有的上箱盖没有筋板?答:为了箱体本身有足够的刚度,箱体上经常加有筋板。
有的上箱盖刚度已经满足要求,不需要再加上筋板。
3、上下箱体连接的凸缘在轴承处比其他处要高,为什么?答:一是保证轴承连接处有足够的强度,二是考虑到连接刚度问题:为了提高轴承座处的连接刚度,应该使得该处的螺栓尽量靠近,凸缘在轴承处比其他处要高,便于安装螺栓。
4、上箱体设有吊环,为什么下箱体还设有吊钩?答:减速器的很多零件一般都单独加工,为了便于拆装和搬运,箱体上设有吊环,而提升整个减速器时则用箱座两侧的吊钩。
5、箱体上的螺栓连接处均做成凸台或沉孔?答:做成凸台是为了便于加工、提高加工效率,做成沉孔是为了保证连接螺栓的上下垫片所在的平面保持平行。
6、上下箱体连接螺栓处及地脚螺栓处的凸缘宽度主要是由什么因素决定的?答:主要是扳手操作空间决定的。
7、有的轴承内侧装有挡油板,有的没有,为什么?答:在实验课上看到的情况是:小齿轮所在轴承内侧装有挡油板,大齿轮所在轴承上没有。
两个齿轮在传动的过程中,润滑油在其接触处被挤压而向箱体的内侧飞溅,小齿轮直径小,在飞溅油液的影响范围内,因此装有挡油板,而大齿轮直径大,不再飞溅油液的影响范围内,因此没有挡油板。
装不装挡油板,主要看轴承是否在飞溅油液的影响范围内,如果大齿轮也在这范围内,则其也要装挡油板。
8、如何具体判断小齿轮须与轴做成一体?答;假设小齿轮也采用键连接,压力在键的接触长度内均匀分布,则其挤压强度条件为(静连接)σp=p=2T≤[p] l'h'd2T:≤[σp],而耐磨性的强度条件为(动连接)l'h'd式中:T——传递的转矩d——轴的直径h'——键与毂或轴的接触高度 l'——键的接触长度[σp]——许用挤压应力 [σp]——许用压强计算后,如果强度不够,则考虑将小齿轮与轴做成一体。
