壁球馆建筑设计规范及附图

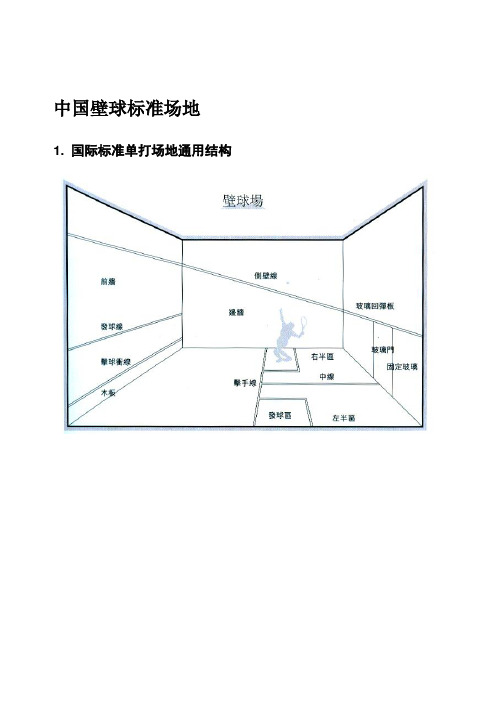

中国壁球标准场地1. 国际标准单打场地通用结构1.1 中英文壁球术语对照表前、侧、后墙Front, Side, Back Wall前、侧、后墙界外线Front, Side, Back Wall Line最小净高Minimum Clear Height发球线Service Line底界线Board声响板Tin短线Short Line半场线Half Court Line发球格Service Box四分之一场Quarter (Court)1.2 单打场地规格说明壁球比赛场地是一个四面有墙的长方形空间（四面墙，即前墙、侧墙和后墙，应保持直立，高度可以不同）。

壁球比赛场地配备水平地板，地板上即为比赛场地。

（PS：图可放大）规格场地长度（前后墙之间的距离）9750 毫米场地宽度（两面侧墙之间的距离）6400 毫米对角线11665 毫米地板与前墙界外线下缘之间的距离4570 毫米地板与后墙界外线下缘之间的距离2130 毫米地板与前墙发球线下缘之间的距离1780 毫米地板与底界线上缘之间的距离480 毫米后墙到短线最近边之间的距离4260 毫米发球格内边长1600 毫米所有标线和底界线宽度50 毫米壁球场地最小净高5640 毫米注意1. 侧墙界外线是连接前墙界外线和后墙界外线的一条斜线。

2. 发球格是地板上由短线、侧墙和另外两条线围成的一个正方形区域。

3. 壁球场地长度、宽度和对角线数值应在地板上方1000毫米处测得。

4. 前墙界外线、侧墙界外、后墙界外线和底界线形状最好应能够使任何击打在其上的壁球发生偏转。

5. 底界线从前墙凸出的长度不得超过45毫米。

6. 建议将门开在壁球场地后墙中间。

7. 职业运动员比赛时，可以把底界线顶端与地板距离从480毫米减少到430毫米。

构造壁球比赛场地可采用具有适当壁球回弹性且能够保证比赛安全的多种材料建造。

2. 壁球场地标准及容差范围2.1平面尺寸单打场地平面尺寸（高于地板水平面1米处测量值）应符合以下要求：2.1.1 长度9750 毫米± 10 毫米2.1.2 宽度6400 毫米± 10 毫米2.1.3 对角线11665 毫米± 25 毫米2.2 净高在整个壁球场地中，地板水平面上部净高（即地板到其上方最低障碍物下部之间的高度）不得小于5.64米。

中国壁球标准场地1. 国际标准单打场地通用结构1.1 中英文壁球术语对照表前、侧、后墙Front, Side, Back Wall前、侧、后墙界外线Front, Side, Back Wall Line最小净高Minimum Clear Height发球线Service Line底界线Board声响板Tin短线Short Line半场线Half Court Line发球格Service Box四分之一场Quarter (Court)1.2 单打场地规格说明壁球比赛场地是一个四面有墙的长方形空间（四面墙，即前墙、侧墙和后墙，应保持直立，高度可以不同）。

壁球比赛场地配备水平地板，地板上即为比赛场地。

（PS：图可放大）规格场地长度（前后墙之间的距离）9750 毫米场地宽度（两面侧墙之间的距离）6400 毫米对角线11665 毫米地板与前墙界外线下缘之间的距离4570 毫米地板与后墙界外线下缘之间的距离2130 毫米地板与前墙发球线下缘之间的距离1780 毫米地板与底界线上缘之间的距离480 毫米后墙到短线最近边之间的距离4260 毫米发球格内边长1600 毫米所有标线和底界线宽度50 毫米壁球场地最小净高5640 毫米注意1. 侧墙界外线是连接前墙界外线和后墙界外线的一条斜线。

2. 发球格是地板上由短线、侧墙和另外两条线围成的一个正方形区域。

3. 壁球场地长度、宽度和对角线数值应在地板上方1000毫米处测得。

4. 前墙界外线、侧墙界外、后墙界外线和底界线形状最好应能够使任何击打在其上的壁球发生偏转。

5. 底界线从前墙凸出的长度不得超过45毫米。

6. 建议将门开在壁球场地后墙中间。

7. 职业运动员比赛时，可以把底界线顶端与地板距离从480毫米减少到430毫米。

构造壁球比赛场地可采用具有适当壁球回弹性且能够保证比赛安全的多种材料建造。

2. 壁球场地标准及容差范围2.1平面尺寸单打场地平面尺寸（高于地板水平面1米处测量值）应符合以下要求：2.1.1 长度9750 毫米± 10 毫米2.1.2 宽度6400 毫米± 10 毫米2.1.3 对角线11665 毫米± 25 毫米2.2 净高在整个壁球场地中，地板水平面上部净高（即地板到其上方最低障碍物下部之间的高度）不得小于5.64米。

壁球馆建设标准嘿，朋友们！今天咱就来唠唠壁球馆建设标准这档子事儿。

你想想，壁球馆那可是个充满活力和乐趣的地儿啊！就像一个小小的运动魔法屋。

那要怎么打造这个魔法屋呢？首先，场地大小可得讲究。

不能太小了呀，不然球员们跑起来不就跟那被束缚的小鸟似的，施展不开拳脚嘛！得有足够的空间让他们尽情挥洒汗水，左冲右突，那才带劲呢！地面也很重要哦！得平整光滑，可不能有坑坑洼洼的，不然球员一个不小心，哎哟，那可就摔跟头啦，这多影响打球的心情和发挥呀！就好像走在路上突然被石头绊一跤，多闹心。

灯光也得设计好呀！不能太暗，不然球都看不清，还怎么打？但也不能太亮，晃得人眼睛难受。

这就好比晚上睡觉，灯太暗不舒服，太亮也睡不着，得恰到好处才行。

通风也不能马虎！打球可是个体力活，会出一身汗呢。

要是通风不好，那里面不就跟蒸桑拿似的，热气腾腾，闷得人透不过气来。

谁还愿意在里面待着呀，那不是遭罪嘛！还有墙壁，那可是壁球的主战场啊！得坚固耐用，经得起球的一次次撞击。

要是质量不行，没打几下墙就破了，这算怎么回事儿呀！器材也不能差呀！球和球拍都得质量过硬。

球不能太轻也不能太重，就像做菜放盐，少了没味道，多了咸得慌。

球拍呢，握在手里得舒服，顺手，这样才能发挥出最佳水平嘛。

咱再说说安全措施，这可是重中之重啊！周围得有防护垫，万一球员不小心撞上去，也能有个缓冲，不至于伤得太重。

这就跟汽车的安全气囊似的，关键时候能救命呢！咱建设壁球馆可不就是为了让大家玩得开心、玩得安全嘛！要是随便糊弄一下，那不是浪费钱又浪费感情嘛！所以啊，每一个细节都得认真对待，就像给自己家装修一样用心。

只有这样，才能打造出一个完美的壁球馆，让大家都能在里面尽情享受壁球的乐趣，你说是不是这个理儿？反正我觉得就是这么回事儿！大家可别不当回事儿哦！。

体育建筑设计规范（完整版）（65页）1. 前言体育建筑作为现代城市建设的重要组成部分，对于促进全民健身、提升城市品质具有重要作用。

为了确保体育建筑的设计质量和安全性，本规范对体育建筑设计提出了全面、系统的要求。

本规范适用于新建、改建和扩建的体育建筑设计，包括但不限于体育馆、游泳馆、田径场、足球场、篮球场等。

2. 设计原则2.1 安全性原则：体育建筑设计应充分考虑安全性，确保建筑结构、设备和设施的安全可靠。

2.2 功能性原则：体育建筑设计应满足各种体育项目的功能需求，为运动员、教练员和观众提供舒适、便捷的使用环境。

2.3 经济性原则：体育建筑设计应合理利用资源，降低建设成本，提高投资效益。

2.4 环保性原则：体育建筑设计应注重环境保护，采用绿色、节能、环保的材料和工艺，降低对环境的影响。

2.5 美观性原则：体育建筑设计应注重建筑美学，与城市环境相协调，提升城市形象。

3. 设计要求3.1 建筑结构3.1.1 结构选型：根据体育项目的特点，选择合适的建筑结构形式，如框架结构、空间结构等。

3.1.2 结构安全：确保结构在正常使用和意外荷载下的安全性，满足抗震、抗风、抗雪等要求。

3.2 场地设施3.2.1 运动场地：根据不同体育项目的特点，设计符合国际标准的运动场地，如篮球场、足球场、田径场等。

3.2.2 观众席位：根据体育场馆的规模和功能，设计合理的观众席位，确保观众视线和舒适度。

3.2.3 设施布局：合理布局各种设施，如更衣室、休息室、办公室、医疗室等，满足使用需求。

3.3 设备与设施3.3.1 供暖、通风与空调：根据气候条件和运动项目的特点，设计合理的供暖、通风与空调系统，确保室内舒适度。

3.3.2 给排水与电气：设计完善的给排水和电气系统，满足体育场馆的使用需求。

3.3.3 消防安全：根据国家相关消防规范，设计完善的消防系统，确保消防安全。

4. 建筑美学与城市环境4.1 建筑风格：体育建筑设计应注重建筑美学，与城市环境相协调，展现城市特色。

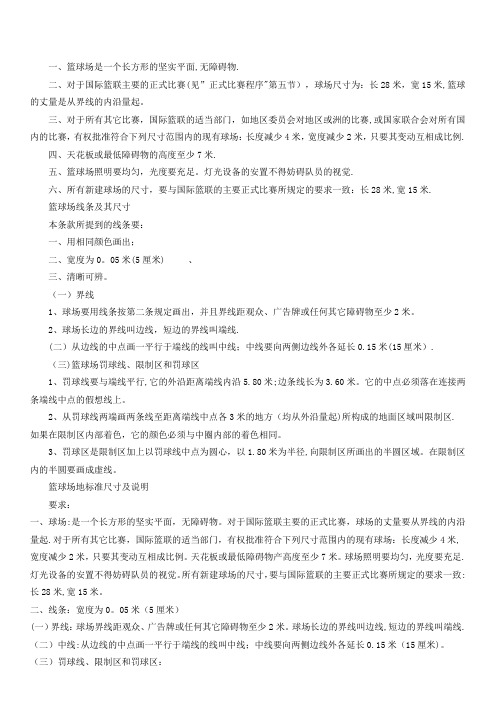

一、篮球场是一个长方形的坚实平面,无障碍物.二、对于国际篮联主要的正式比赛(见”正式比赛程序"第五节），球场尺寸为：长28米，宽15米,篮球的丈量是从界线的内沿量起。

三、对于所有其它比赛，国际篮联的适当部门，如地区委员会对地区或洲的比赛,或国家联合会对所有国内的比赛，有权批准符合下列尺寸范围内的现有球场：长度减少4米，宽度减少2米，只要其变动互相成比例.四、天花板或最低障碍物的高度至少7米.五、篮球场照明要均匀，光度要充足。

灯光设备的安置不得妨碍队员的视觉.六、所有新建球场的尺寸，要与国际篮联的主要正式比赛所规定的要求一致：长28米,宽15米.篮球场线条及其尺寸本条款所提到的线条要：一、用相同颜色画出；二、宽度为0。

05米(5厘米) 、三、清晰可辨。

（一）界线1、球场要用线条按第二条规定画出，并且界线距观众、广告牌或任何其它障碍物至少2米。

2、球场长边的界线叫边线，短边的界线叫端线.(二）从边线的中点画一平行于端线的线叫中线；中线要向两侧边线外各延长0.15米(15厘米）.（三)篮球场罚球线、限制区和罚球区1、罚球线要与端线平行,它的外沿距离端线内沿5.80米;边条线长为3.60米。

它的中点必须落在连接两条端线中点的假想线上。

2、从罚球线两端画两条线至距离端线中点各3米的地方（均从外沿量起)所构成的地面区域叫限制区. 如果在限制区内部着色，它的颜色必须与中圈内部的着色相同。

3、罚球区是限制区加上以罚球线中点为圆心，以1.80米为半径,向限制区所画出的半圆区域。

在限制区内的半圆要画成虚线。

篮球场地标准尺寸及说明要求：一、球场:是一个长方形的坚实平面，无障碍物。

对于国际篮联主要的正式比赛，球场的丈量要从界线的内沿量起.对于所有其它比赛，国际篮联的适当部门，有权批准符合下列尺寸范围内的现有球场：长度减少4米,宽度减少2米，只要其变动互相成比例。

天花板或最低障碍物产高度至少7米。

球场照明要均匀，光度要充足.灯光设备的安置不得妨碍队员的视觉。

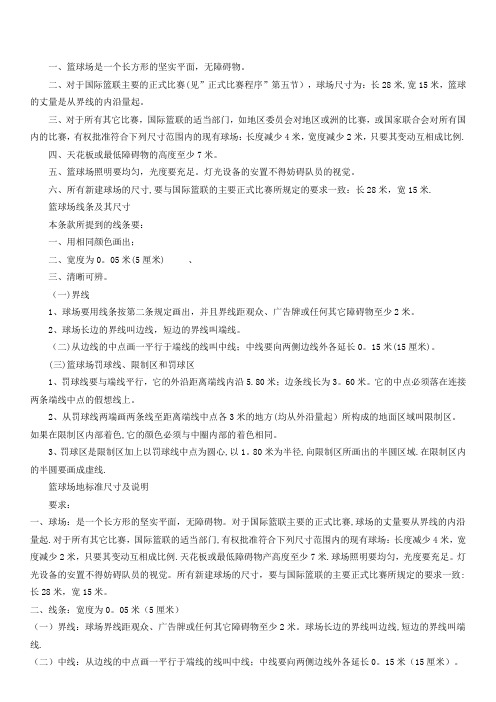

一、篮球场是一个长方形的坚实平面，无障碍物。

二、对于国际篮联主要的正式比赛(见”正式比赛程序”第五节），球场尺寸为：长28米,宽15米，篮球的丈量是从界线的内沿量起。

三、对于所有其它比赛，国际篮联的适当部门，如地区委员会对地区或洲的比赛，或国家联合会对所有国内的比赛，有权批准符合下列尺寸范围内的现有球场：长度减少4米，宽度减少2米，只要其变动互相成比例.四、天花板或最低障碍物的高度至少7米。

五、篮球场照明要均匀，光度要充足。

灯光设备的安置不得妨碍队员的视觉。

六、所有新建球场的尺寸,要与国际篮联的主要正式比赛所规定的要求一致：长28米，宽15米.篮球场线条及其尺寸本条款所提到的线条要：一、用相同颜色画出；二、宽度为0。

05米(5厘米) 、三、清晰可辨。

（一)界线1、球场要用线条按第二条规定画出，并且界线距观众、广告牌或任何其它障碍物至少2米。

2、球场长边的界线叫边线，短边的界线叫端线。

（二)从边线的中点画一平行于端线的线叫中线；中线要向两侧边线外各延长0。

15米(15厘米)。

(三)篮球场罚球线、限制区和罚球区1、罚球线要与端线平行，它的外沿距离端线内沿5.80米；边条线长为3。

60米。

它的中点必须落在连接两条端线中点的假想线上。

2、从罚球线两端画两条线至距离端线中点各3米的地方(均从外沿量起）所构成的地面区域叫限制区。

如果在限制区内部着色,它的颜色必须与中圈内部的着色相同。

3、罚球区是限制区加上以罚球线中点为圆心,以1。

80米为半径,向限制区所画出的半圆区域.在限制区内的半圆要画成虚线.篮球场地标准尺寸及说明要求：一、球场：是一个长方形的坚实平面，无障碍物。

对于国际篮联主要的正式比赛,球场的丈量要从界线的内沿量起.对于所有其它比赛，国际篮联的适当部门,有权批准符合下列尺寸范围内的现有球场：长度减少4米，宽度减少2米，只要其变动互相成比例.天花板或最低障碍物产高度至少7米.球场照明要均匀，光度要充足。

•壁球馆壁球馆建筑标准：为符合壁球场使用之标准，及减少施工时的误差，当建造墙身时，需要注意下列细则：壁球场之准确尺寸，建造墙身之标准尺寸为6412至6416MM，然后再加6－8MM厚于每面的墙身。

另外每幅墙身施工后所容许的误差长度及宽度分别为1MM和1.5MM。

壁球馆由墙体系统、地板系统、玻璃后墙系统、照明系统(馆方自建)、通风系统（馆方自建）组成。

国际壁球联合会所规定的标准场场地分为单打和双打两种。

单打场地长9.75米，宽6.4米、高4.57米；双打场地长13.72米，宽7.62米、高6.1米美国的壁球馆场地要小一些，它的宽度仅有5.64米，高4.88米。

壁球馆介绍：壁球的历史追溯到19世纪初，在伦敦的老城中心有一个“弗利特监狱”，专门关押欠款人和触犯刑律、教规的贵族，他们自然不能去从事繁重的体力劳动，应如何打发枯燥乏味的囚禁时光呢？他们用类似拍子的器具对墙击打小球自娱自乐，这可说是最早的壁球雏形。

和羽毛球之后又一健身时尚。

真正意义上的壁球，则是著名的贵族学校——哈罗公学的学生发明的，时间约在1830年前后。

学生虽身为贵族子弟，却过着囚徒般枯燥的住校生活，于是，一种对墙击球的室内运动被发明并流行开来。

因球在猛烈触及墙壁时发出类似英文“SQUASH”的声音而得名，即现今公认的壁球。

很快，这一娱乐健身运动在学校中流行开来，1864年，第一块专用打壁球的场地在哈罗修建，这也成为该运动正式创立的标志。

随着学生长大成人，步入政界、军界和商界，壁球也传遍了英联邦国家和世界各地。

壁球馆按材料又分为：模板式和批荡式两大种。

模板式墙身系统是用一种经过精密加工、高压碾压的舌状凹槽微粒板作墙龙骨，面层采用一种特殊树脂制成、不粘灰尘、不凹陷、不易刮花的高压强化纤维板，具有强度好、回弹性能好、表面坚固程度一致、平滑无缝、有吸音功能等特点，但造价略高。

批荡式采用特殊配方的墙身材料，直接附着在已经完成的干燥土建墙面上。

可弥补墙身干燥过程中形成的细小裂缝，增加墙面强度达到正式壁球比赛要求，在批档材料之外面，在涂覆专用墙面油漆，令墙面更加光洁，并方便擦除球在墙面上留下的印痕。

网球场营造简介一、网球场简介国际网联和国家体委颁布的《国际竞赛规则》中规定，一片标准网球场地的占地面积不小于36.60米（长）×18.30米（宽），这个尺寸也是一片标准网球场地四周围挡网或室内建筑内墙地面的净尺寸。

在这个面积内，有效单打场地的标准尺寸是：23.77米（长）×10.97米（宽），在每条端线后应留有空余地不小于6.40米，在每条边线外应留有空余地不小于3.66米。

在球场安装网柱，两柱中心测量，柱间距是12.80米，网柱顶端距平面是1.07米，球网中心上沿距地平面是0.914米。

安装照明灯光的网球场，除室内屋顶灯具分布外，室外球场上空和端线两侧不应设置灯具。

室外球场灯具应设置在两侧围挡网距地面高6米以上，灯光从球场两侧朝场面均匀照射。

灯光照度应当根据球场使用的不同用途，请电光源技术人员专门设计，经验告诉我们，每片网球场灯光的平均照度，应当在500LUX以上。

本片网球场为一片国际标准室外全天候双打网球场，基础采用混凝土基础，两侧设排水边沟，面层采用进口丙稀酸材料，场外围网采用高级套塑围网，网球场设置8组灯光(上海亚明)，对称排列。

二、丙烯酸涂料的主要优点：(1)极具竞争力的性能价格比。

(2)色彩选择度大，耐磨性强。

(3)无毒，环保，耐紫外线照射。

(4)维护保养便利，使用寿命长。

综上所述，丙烯酸涂料是目前网球场面层的首选材料。

1、弹性丙烯酸（1）减震性好，能减轻运动员脚部和腿部所受的震荡；（2）具有韧性，可以遮盖基础产生的细小裂缝；（3）能承受重压而不变形、剥落；（4）有多种弹性等级可供选择；（5）更具有室内使用的优势；（6）维护保养便利。

2、硬地丙烯酸（1）彩色鲜艳、级佳的耐磨性能；（2）适合各种气候，耐紫外线照射，颜色持久不褪；（3）弹性适中，可向地表传递特殊的减震性能；（4）无毒、无石棉、环保。

丙烯酸适用范围：篮球场、网球场、羽毛球场、排球场等场地三、场地灯光部分球场灯光宜采用8-12套1000瓦灯具在球场两侧平均分布，光照度达到350LUX-525LUX，配备一对网球中网柱，网中央高 0.914 米。

批荡式壁球馆施工工艺A、玻璃门系统产品性能：1）高强度的五金配件：浇铸的铝制配件比其他塑料配件强度高出率20%以上。

2）美观大方：五金配件表面均匀涂抹一层灿烂的金属涂料，与深色的壁球相映衬，更显高贵典雅，极富美感。

3）结构合理：玻璃门系统所有的结构都使用12mm的安全玻璃制成，所有的边缘都经过打磨；板与门之间的接缝处，利用12mm厚的玻璃在其侧面两翼做均匀支撑。

4）安全性能良好：安全性能是最被关注的重点。

系统的每个部分都经过安全性的反复测试，能经受强烈的冲击和超重负荷。

如门板或侧翼支撑板偶然破裂，玻璃将会粉碎为细小钝的碎片，不会对人体造成伤害。

B、地板系统弹性减震地板系统有防潮层，弹性橡胶垫层，松木龙骨以及枫木地板组成。

枫木地板的楔型接口保证表面平滑一致，枫木的反弹均匀，性能优异。

材料性能：1）对球的反弹性能良好2）减震、抗震3）隔音效果好4）独有的弹力软垫，为坚硬的枫木地板提供特有弹性及承受重压，降低运动员在地板上因弹跳所带来的震伤机会。

施工工艺：选择以坚韧度高及级数第一见称的东北枫木，每条枫木地板尺寸为57mm 宽，20mm厚，长度由200mm至2400mm不等，用特制的雨钩钉在厚度为12mm 的细木工板上，下面是60mm宽，40mm厚，2000mm长的松木方龙骨，其底部附有弹力软垫，平放在预铺有0.08mm厚的防潮胶纸的平整地面上。

C、墙体系统根据壁球场竞赛规则的要求，设计建造此类型壁球场。

为了更好的使运动员完成各项运动。

我们在砖及混凝土砌筑的墙面上，铺装弹性批荡树脂材料。

批荡树脂铺装完毕后在表面滚涂面油层，颜色为白色或浅色。

墙体铝合金界线及可调试响板，能有效反映球体是否出界。

材料性能：1）在球的高速撞击和球拍的不断打击下依然不改变其颜色2）极好的预防球的反作用力3）弹性，强度适中，极好的保持均匀的回弹力4）易维护施工工艺：1）施工前墙体尺寸符合壁球场地竞赛规则要求，且墙体必须做好防潮层。

•壁球馆壁球馆建筑标准：为符合壁球场使用之标准，及减少施工时的误差，当建造墙身时，需要注意下列细则：壁球场之准确尺寸，建造墙身之标准尺寸为6412至6416MM，然后再加6－8MM厚于每面的墙身。

另外每幅墙身施工后所容许的误差长度及宽度分别为1MM和1.5MM。

壁球馆由墙体系统、地板系统、玻璃后墙系统、照明系统(馆方自建)、通风系统（馆方自建）组成。

国际壁球联合会所规定的标准场场地分为单打和双打两种。

单打场地长9.75米，宽6.4米、高4.57米；双打场地长13.72米，宽7.62米、高6.1米美国的壁球馆场地要小一些，它的宽度仅有5.64米，高4.88米。

壁球馆介绍：壁球的历史追溯到19世纪初，在伦敦的老城中心有一个“弗利特监狱”，专门关押欠款人和触犯刑律、教规的贵族，他们自然不能去从事繁重的体力劳动，应如何打发枯燥乏味的囚禁时光呢？他们用类似拍子的器具对墙击打小球自娱自乐，这可说是最早的壁球雏形。

和羽毛球之后又一健身时尚。

真正意义上的壁球，则是著名的贵族学校——哈罗公学的学生发明的，时间约在1830年前后。

学生虽身为贵族子弟，却过着囚徒般枯燥的住校生活，于是，一种对墙击球的室运动被发明并流行开来。

因球在猛烈触及墙壁时发出类似英文“SQUASH”的声音而得名，即现今公认的壁球。

很快，这一娱乐健身运动在学校中流行开来，1864年，第一块专用打壁球的场地在哈罗修建，这也成为该运动正式创立的标志。

随着学生长大成人，步入政界、军界和商界，壁球也传遍了英联邦国家和世界各地。

壁球馆按材料又分为：模板式和批荡式两大种。

模板式墙身系统是用一种经过精密加工、高压碾压的舌状凹槽微粒板作墙龙骨，面层采用一种特殊树脂制成、不粘灰尘、不凹陷、不易刮花的高压强化纤维板，具有强度好、回弹性能好、表面坚固程度一致、平滑无缝、有吸音功能等特点，但造价略高。

批荡式采用特殊配方的墙身材料，直接附着在已经完成的干燥土建墙面上。

可弥补墙身干燥过程中形成的细小裂缝，增加墙面强度达到正式壁球比赛要求，在批档材料之外面，在涂覆专用墙面油漆，令墙面更加光洁，并方便擦除球在墙面上留下的印痕。
