1钢筋混凝土预制管桩锤击法施工

一、工程概述1、工程概况***********技术楼、办公楼、车间一、仓库一和仓库二工程，位于肇庆市高新区临江工业园，本工程总建筑面积为：6667.5㎡。

技术楼为3层，建筑面积为：1426.15㎡，基底面积为460㎡。

办公楼为2层, 建筑面积为：1511.18㎡,基底面积为750㎡。

车间一为1层，建筑面积为2100㎡，基底面积为2100㎡。

仓库一为1层，建筑面积为761.5㎡，基底面积为750㎡。

仓库二为1层，建筑面积为937.5㎡，基底面积为937.5㎡。

本工程技术楼桩施工方法采用锤击法,预应力混凝土管桩基础，设计桩长约24~28m，桩端持力层为卵石中粗砂层、单桩竖向承载力特征值为1000KN。

结构形式为钢筋混凝土框架结构，混凝土强度为C25，沙浆强度为M7.5。

建筑结构的类别为二类，使用年限为50年，抗震设防列度为6度。

办公楼桩施工方法采用锤击法，采用预制钢筋混凝土管桩基础，设计桩长约24~28m，桩端持力层为卵石的中粗砂层、单桩竖向承载力特征值为800 KN。

结构形式为钢筋混凝土框架结构，混凝土强度为C25，沙浆强度为M7.5。

建筑结构的类别为二类，使用年限为50年，抗震设防列度为6度。

仓库一桩施工方法采用锤击法,预应力混凝土管桩基础，设计桩长约24~28m，桩端持力层为卵石中粗砂层、单桩竖向承载力特征值为1000KN，结构形式为钢筋混凝土结构。

车间一桩工程施工方法采用静压法，预制钢筋混凝土管桩基础，设计桩长约24~30m，桩端持力层为卵石中粗砂层，单桩竖向承载力特征值为500KN，结构形式为钢混结构。

仓库二桩基工程施工方法采用锤击法，采用预制钢筋混凝土管桩基础，设计桩长约为24~28m，桩端持力层为卵石中粗砂层，单桩竖向承载力特征值为500KN，结构形式为钢混结构。

2、地形地貌该场地位于*******内，地貌单元属冲积平原地貌，原为耕作区，现已回填整平，地面十分平坦。

卵石层是本工程桩基持力层，现场地下水对砼有侵蚀性。

高强预应力混凝土管桩工程（锤击法）施工质量监理实施细则一、前言本文档旨在规范高强预应力混凝土管桩工程（锤击法）的施工质量监理，确保施工质量符合相关规定和标准，保障工程的安全性和可靠性。

本文档适用于施工现场内高强预应力混凝土管桩工程（锤击法）的现场监理。

二、施工前的准备工作1.参阅施工图纸和技术标准，明确钢筋型号及数量。

对现场勘测数据和土壤数据进行归档,配置钢筋板件、调整钢筋加工量和板件加工要求。

2.对施工现场进行必要的勘测，包括有害物处理，现场平整到位等。

3.进行钢材与管桩加工，计算出钢材的长度、规格、数量等，并对其进行核对。

4.对原材料和施工机具进行检验，确保其符合相关规定和标准。

5.制定施工方案和施工组织设计，明确施工进度和施工流程，做好施工安排。

三、施工中的监理工作1.施工中的监理人员应当对原材料和施工机具进行检查，确保其符合有关标准和规定。

2.建立工程质量监督台账，及时记录施工现场的各项信息，包括现场施工情况、施工人员数量、材料加工情况、施工时间等。

3.对施工的每个流程和环节进行检查，确保施工满足技术规范和要求。

如发现问题积极提出意见并督促施工方及时处理。

4.在混凝土灌注过程中实行动态监测，进行现场压浆观察和自动记录，每小时记录一次，检查压浆流量、灌注时间、压力变形以及压浆均匀度和密实度等情况。

5.对混凝土强度进行抽样检验，并结合现场施工情况，制定合理的施工措施。

6.对高强预应力混凝土管桩切口进行检查，确保切口光洁、整齐，钢筋标牌牢固。

四、施工结束后的监理工作1.对所有施工设备和工具进行清点验收，确保归档齐全。

2.对施工材料进行归档检查，用于后续的跟踪维护。

3.对施工现场进行巡视，检查施工现场环保措施、安全管理措施的执行情况。

4.对施工各项数据进行归档，并详细制定施工档案。

五、总结本文档规范了高强预应力混凝土管桩工程（锤击法）的监理工作流程，保障工程的安全性和可靠性。

全面贯彻施工标准和质量要求，对指导和督促施工方及时补正施工中存在的问题，起到了重要的监督作用，是混凝土管桩工程施工质量监督的重要参考。

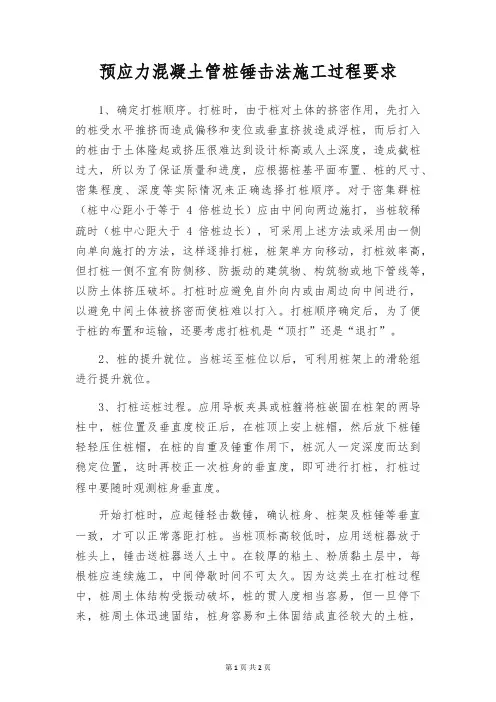

预应力混凝土管桩锤击法施工过程要求1、确定打桩顺序。

打桩时，由于桩对土体的挤密作用，先打入的桩受水平推挤而造成偏移和变位或垂直挤拔造成浮桩，而后打入的桩由于土体隆起或挤压很难达到设计标高或人土深度，造成截桩过大，所以为了保证质量和进度，应根据桩基平面布置、桩的尺寸、密集程度、深度等实际情况来正确选择打桩顺序。

对于密集群桩（桩中心距小于等于4倍桩边长）应由中间向两边施打，当桩较稀疏时（桩中心距大于4倍桩边长），可采用上述方法或采用由一侧向单向施打的方法，这样逐排打桩，桩架单方向移动，打桩效率高，但打桩一侧不宜有防侧移、防振动的建筑物、构筑物或地下管线等，以防土体挤压破坏。

打桩时应避免自外向内或由周边向中间进行，以避免中间土体被挤密而使桩难以打入。

打桩顺序确定后，为了便于桩的布置和运输，还要考虑打桩机是“顶打”还是“退打”。

2、桩的提升就位。

当桩运至桩位以后，可利用桩架上的滑轮组进行提升就位。

3、打桩运桩过程。

应用导板夹具或桩箍将桩嵌固在桩架的两导柱中，桩位置及垂直度校正后，在桩顶上安上桩帽，然后放下桩锤轻轻压住桩帽，在桩的自重及锤重作用下，桩沉人一定深度而达到稳定位置，这时再校正一次桩身的垂直度，即可进行打桩，打桩过程中要随时观测桩身垂直度。

开始打桩时，应起锤轻击数锤，确认桩身、桩架及桩锤等垂直一致，才可以正常落距打桩。

当桩顶标高较低时，应用送桩器放于桩头上，锤击送桩器送人土中。

在较厚的粘土、粉质黏土层中，每根桩应连续施工，中间停歇时间不可太久。

因为这类土在打桩过程中，桩周土体结构受振动破坏，桩的贯人度相当容易，但一旦停下来，桩周土体迅速固结，桩身容易和土体固结成直径较大的土桩，停歇时间越久，固结能力越大，要想打动这根桩需要增加许多锤击数，甚至根本打不动，硬打就会将桩头或桩身打碎。

4、停打标准。

当预制管桩不以桩身长度为控制标准时，应考虑停止锤击的问题。

停锤过早，桩的承载能力不可能达到设计要求；停锤过晚，可能将桩头打爆。

预应力混凝土管桩锤击法施工工艺工法1 前言1。

1 工艺工法概况预应力混凝土管桩是一种打入土中,长细比很大的管状细长构件，管桩的上部和承台（梁）联结组成桩基础。

根据材料及结构的不同，该种构件主要包括：预应力混凝土管桩（PC管桩）、预应力混凝土薄壁管桩（PTC管桩）及高强度预应力混凝土管桩（PHC管桩)三种。

先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件，其结构主要由圆筒形桩身、端头板和钢套箍等组成。

国内管桩沉桩施工方法有：锤击法、静压法、震动法、射水法、预钻孔法及中掘法等.1。

2 工艺原理由柴油燃烧或液压驱动，使锤体中的活塞向上运动一定高度，然后自由落体,产生的冲击力作用到管桩桩顶，使管桩下沉，管桩下沉到一定深度，通过管桩桩身与周围土体的摩阻力与桩尖的端阻力共同作用,以达到设计承载力的施工方法。

2 工艺工法特点2.1 预应力管桩能较好地适应各种软弱地址条件及荷载情况，具有承载力大、强度高、承压性能好、稳定性好、沉降值小等特点。

2。

2预应力管桩施工灵活，并能采用机械化施工，大大提高了施工速度。

2。

3 预应力混凝土管桩可较大地减轻自重,从而节省材料，增强其抗拉性能.采用工厂化预制，保证成品质量。

3 适用范围3。

1 适用于一般黏性土及填土、淤泥和淤泥质土、粉土、非自重湿陷性黄土等土层中使用，大量应用于提高各种建筑的基础承载力。

沿海地区，由于软弱土层厚、持力层埋藏较深，不宜作为基础持力层，或地基中有暗沟、深坑、古河道等情况，更适合于采用预应力管桩作为建筑的桩基础。

3。

2 建筑物荷载过大,地基软弱，地下水位较高而采用明挖基础沉降量过大,建筑物不允许有较大沉降；建筑物内外地面有大面积堆载,使软弱地基产生较大变形；或当基础可能有不均匀沉降而对建筑物造成危害。

4 主要技术标准《铁路桥涵地基和基础设计规范》（TB 10002。

5）《铁路桥涵工程施工质量验收标准》（TB 10415)《铁路桥涵施工规范》(TB 10203)《公路桥涵施工技术规范》(JTG/T F50)《铁路桥涵设计基本规范》(TB 10002。

管桩锤击法下沉施工方法要点及施工注意事项1、管桩锤击法施工方法要点（1）桩机就位将桩管对准预先埋设在桩位上的预制桩尖或将桩管对准桩位中心，把桩尖活瓣合拢，再放松卷扬机钢丝绳，利用桩机和桩管自重，把桩尖竖直地压入土中。

在预制桩尖与钢管接口处应垫有稻草或麻绳，以作缓冲层和防止地下水进入桩管。

（2）锤击沉管检查桩管与桩锤、桩架等是否在一条垂直线上。

在桩管垂直偏差≤5%后，即可用桩锤先低锤轻击桩管，观察偏差在容许范围内，再正式施打，直至将桩管打入至设计标高或要求的贯入度。

（3）第一次灌注混凝土沉管至设计标高后，应立即灌注混凝土，尽量减少间隔时间；在灌注混凝土之前，必须先检查桩管内没有吞食桩尖，并用吊铊检查桩管内无泥浆或无渗水后，再用吊斗将混凝土通过灌注漏斗灌入桩管内。

（4）边拔管、边锤击、边继续灌注混凝土当混凝土灌满桩管后，便可开始拔管。

一边拔管，一边锤击。

拔管的速度要均匀，对一般土层以1m/min为宜，在软弱土层和软硬土层交界处宜控制在0.3～0.8m/min。

采用倒打拔管的打击次数，单动汽锤不得少于50次/min，自由落锤轻击（小落距锤击）不得少于40次/min；在管底未拔至桩顶设计标高之前，倒打和轻击不得中断。

在拔管过程中应向桩管内继续灌入混凝土，以满足灌注量的要求。

（5）安放钢筋笼，继续灌注混凝土，成桩，当桩身配钢筋笼时，第一次混凝土应先灌至笼底标高，然后放置钢筋笼，再灌混凝土至桩顶标高。

第一次拔管高度应控制在能容纳第二次所需灌入的混凝土量为限，不宜拔得过高。

在拔管过程中应有专用测锤或浮标检查混凝土面的下降情况。

2、锤击沉管法施工注意事项（1）混凝土预制桩尖或钢桩尖的加工质量和埋设位置应与设计相符，桩管与桩尖的接触应有良好的密封性。

（2）沉管全过程必须有专职记录员做好施工记录；每根桩的施工记录员均应包括每米的锤击数和最后1m的锤击数；必须准确测量最后3阵，每阵10锤的贯入度及落锤高度。

混凝土的充盈系数不得小于1.0；对于混凝土充盈系数小于1.0的桩，宜全长复打，对可能有断桩和缩颈桩，应采用局部复打。

锤击式预应力混凝土管桩工程技术规程锤击式预应力混凝土管桩工程技术规程是指在不影响运维安全的前提下，采用锤击式预应力混凝土管桩作为支撑结构，采用预应力混凝土管桩施工等技术进行建筑工程施工所需的各项技术规程。

一、锤击式预应力混凝土管桩施工条件1、锤击式预应力混凝土管桩安装原则：①确保桩身的抗拔、抗侧滑稳定性，以保证预应力混凝土管桩的正确安装。

②考虑未来施工施工对建筑现有桩体会造成不利影响，预以改变其坐标或施工方式可以有效避免施工影响。

2、锤击式预应力混凝土管桩安装材料：①预应力用钢索或用其它抗拉特性良好的材料。

②压杆：选用抗拉强度较差的钢管。

二、锤击式预应力混凝土管桩技术要求1、安装前检查：①根据设计图纸和专业设计的施工细部图及相关技术要求，进行桩体的尺寸检查，并确定正确的安装位置。

②确保地基切割线深度适当，以保证桩的抗拔稳定性。

2、安装过程：①根据技术要求，安装振锤钻桩，桩体抗压、抗拔稳定性良好。

②安装时应以严格控制螺栓和预压件密封质量，确保有效充压，预压件预计被压实长度应按照技术文件要求。

三、锤击式预应力混凝土管桩施工质量要求1、锤击式预应力混凝土管桩施工质量：①施工桩体的水平位置精度应满足设计要求；②允许施工偏差极限不得超出设计技术文件的要求；③桩口和土基头应连接紧密；④桩身地面表面要平整光滑，无凹坑、砂眼等缺陷；⑤水泥泵注料混合要符合预应力混凝土施工要求；⑥混凝土搅拌机应经常维护保养，确保混凝土质量满足施工要求。

四、锤击式预应力混凝土管桩施工安全要求1、施工前应严格按照安全技术施工规程，组织实施安全施工管理；2、运用电动起重机，钢模板、脚手架等安全设备，实施安全操作技术；3、若施工现场地形较复杂，还应设置施工电压变换器，防止停电情况出现；4、注重桩土体以及施工处所在地以及周边环境的保护，履行环保责任；5、施工时，施工人员要佩戴好安全帽等安全防护用品，认真加强安全管理与施工。

锤击法预制管桩施工工艺及施工方法要点锤击法是一种常用于预制管桩施工的方法，它是通过锤击的方式将预制好的管桩打入土中。

本文将介绍锤击法预制管桩施工的工艺及施工方法要点。

一、工艺1.施工前准备进行地质勘察，确定地下的土质情况和地下水位，为锤击预制管桩提供施工信息；根据设计要求确定桩长和管桩的直径；准备好施工所需的机械设备、工具和材料。

2.预制管桩安装根据设计要求和现场条件，确定管桩的布置方案；在施工现场进行定位、标志，并按照设计要求进行挖孔；在挖孔位置安装桩基设施，如钢筋笼或桩顶垫板；将预制好的管桩运至施工现场，并进行检查验收；使用起重机将预制管桩吊装至挖孔位置，使其与桩基设施对齐。

3.锤击施工将锤击器安装在预制管桩上，并进行调试和试击，确保正常运行；调整锤击器的重锤以适应现场地质和管桩的负载要求；选择合适的冲击力和打击频率；根据设计要求和施工计划，进行锤击施工，将管桩锤入土中；在锤击过程中，监测锤击器的工作状态和管桩的沉入情况，及时调整施工参数。

4.桩顶处理在管桩沉入到设计要求的深度后，停止锤击施工；清理管桩顶部的泥土和杂物；根据设计要求进行桩顶处理，如切割、修整等。

5.后续工作在管桩施工完成后，对施工现场进行清理，保持整洁；进行管桩垂直度、桩长、直径等的检查，确保施工质量满足要求；根据需要进行管桩的验收和测试，如静载试验、动力触探等。

1.施工前充分了解地质情况，包括土层组成、地下水位、土质性质等，为施工提供参考；2.预制管桩的质量监控很关键，包括钢筋结构、混凝土配比、坚固度等；3.锤击器的调试和试击必须认真进行，及时排除故障，保证施工的连续性；4.锤击施工过程中要不断监测和调整锤击参数，确保桩身的沉入速度和垂直度；5.桩顶处理的质量对管桩的承载能力和连接性能有直接影响，要根据设计要求进行精确处理；6.施工现场要保持整洁，确保施工安全和质量；7.施工结束后要进行验收和测试，确保管桩的质量和使用效果。

预应力混凝土管桩锤击法施工工艺工法在工程建设中，建筑基础的施工非常关键，其中深基坑支护、地铁隧道、立交桥梁等基础工程中，常用的基础结构之一就是深基础，深基础主要包括钻孔桩、钢管桩、预应力混凝土管桩等。

在这些深基础施工中，预应力混凝土管桩是一种非常常见和重要的施工工法。

本文主要介绍预应力混凝土管桩的锤击法施工工艺工法。

1. 概述预应力混凝土管桩锤击法施工是一种通过使用专用的振动锤对深度约为15-18米的钢筒或者混凝土管进行密集锤击的一种施工工法。

通过锤击作用，管桩在不断下沉的过程中实现固结水泥土。

在水泥土的胀缩作用下，使得管桩可以实现端承和摩托力的复合作用，最终达到深基础的强固目的。

2. 施工过程2.1 前期准备在进行预应力混凝土管桩锤击法施工前，需要进行一系列的前期准备。

这些准备工作主要是针对工地环境和管桩本身的情况进行的，主要包括：1.工作区域的平整和清理：在进行预应力混凝土管桩锤击法施工前，需要对工作区域进行平整和清理，方便施工人员操作。

2.预应力管桩的检测：在施工之前需要对管桩内部进行探测，确保管桩内部没有异常情况。

3.试打：作为管桩的稳定性检测手段之一，在施工之前需要进行小范围的试打。

4.管桩的进场：管桩必须根据施工现场的需要进行准确的量具测量和正确的切割，以及正确的运输方式进入现场。

2.2 施工工艺以下为预应力混凝土管桩锤击法施工的详细步骤：1.首先需要将管桩定位，并进行精确的测量，保证管桩的竖直度和水平度。

2.将锤击器挂到管桩上，并调整锤击器的位置，再将松压器安装到锤击杆上。

3.启动设备，进行松压，经过一定的时间后，开始敲锤，以所需的方式控制降落速度和冲击力，施工人员可以通过调整压缩力和次数来控制认为达到要求时冲击和压缩的次数和压缩力。

4.当锤击到需要扩展的深度时，将管桩上升，打开管桩后同装入预拉杆，完成深度扩展。

装嵌预拉杆的方法是采用钩形结构固定预拉杆，并通过振动锤反向冲击预紧杆，或者采用弹簧方式固定预拉杆，并通过锤击杆向下加速提升管桩，并向下推动预紧杆，并将它固定在深度。

锤击法管桩的施工方法及注意事项（一）施工程序锤击法管桩的施工程序为：测量定位一桩机就位一复核桩位一吊桩插桩一桩身对中调直一锤击沉桩一接桩一再锤击沉桩一送桩一终止锤击桩一桩质量检验一切割桩头一填充管桩内的细石混凝土。

（二）施工要点1、锤击桩单桩竖向承载力，可通过桩的终止压力值大致判断，但因土质的不同而异。

桩的终止压力不等于单桩的极限承载力，要通过静载对比试验来确定一个系数，然后再利用系数和终止压力，求出单桩竖向承载力的标准值。

如判断的终止压力值不能满足设计要求，应立即补桩，以保证桩基的施工质量。

锤击管桩应控制好终止条件。

压力表的压力达到单桩承载力2．7倍时，即可停止压桩，否则应增加桩长，并会同设计单位另行处理。

2、压桩应连续进行，采用硫磺胶泥接桩间歇不宜过长（正常气温下为10～18min）接桩断面应保持干净，浇注时间不应超过2min；上下校中心线应对齐，偏差不大于10mm；3、垂直度控制，调校桩的垂直度是保证沉桩质量的关键，务必高度重视。

插桩在一般情况下人土30～50㎝为宜，然后进行调校。

桩机驾驶人员在工长的组织、指挥下，使桩机纵横方向保持水平，调校垂直在规范允许值以内才能沉桩。

在沉桩过程中施工员随时观察管桩的进尺变化，如遇地质层有障碍物、桩杆偏移时，应分行程逐渐调直。

（三）沉桩线路的选定预应力桩基施工时随着入桩数量的增多，各层地质构造土体密度随之增高。

土体与桩身表面间的摩擦阻力也相应增大，锤击桩所需的锤击入力也在增大。

为使锤击桩中各桩的压力阻力基本接近，入桩线路应选择单向行进，不能从两侧往中间进行(即所谓打关门桩)，这样地基土在管桩挤密过程中，土体可自由向外扩张，即可避免地基土上溢使地表升高，又不致因土的挤压而造成部分桩身倾斜，保证了群桩的工作基本均匀并符合设计值。

（四）管桩与承台的连接方式管桩与承台采用刚接。

管桩的桩头均采用专用工具锯断，断口平齐，故不能利用桩身内的钢筋伸入承台作为连接的钢筋。

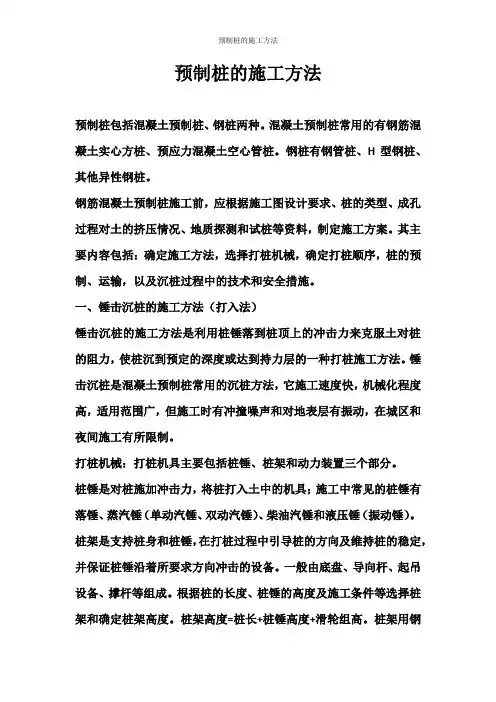

预制桩的施工方法预制桩包括混凝土预制桩、钢桩两种。

混凝土预制桩常用的有钢筋混凝土实心方桩、预应力混凝土空心管桩。

钢桩有钢管桩、H型钢桩、其他异性钢桩。

钢筋混凝土预制桩施工前，应根据施工图设计要求、桩的类型、成孔过程对土的挤压情况、地质探测和试桩等资料，制定施工方案。

其主要内容包括：确定施工方法，选择打桩机械，确定打桩顺序，桩的预制、运输，以及沉桩过程中的技术和安全措施。

一、锤击沉桩的施工方法（打入法）锤击沉桩的施工方法是利用桩锤落到桩顶上的冲击力来克服土对桩的阻力，使桩沉到预定的深度或达到持力层的一种打桩施工方法。

锤击沉桩是混凝土预制桩常用的沉桩方法，它施工速度快，机械化程度高，适用范围广，但施工时有冲撞噪声和对地表层有振动，在城区和夜间施工有所限制。

打桩机械：打桩机具主要包括桩锤、桩架和动力装置三个部分。

桩锤是对桩施加冲击力，将桩打入土中的机具；施工中常见的桩锤有落锤、蒸汽锤（单动汽锤、双动汽锤）、柴油汽锤和液压锤（振动锤）。

桩架是支持桩身和桩锤，在打桩过程中引导桩的方向及维持桩的稳定，并保证桩锤沿着所要求方向冲击的设备。

一般由底盘、导向杆、起吊设备、撑杆等组成。

根据桩的长度、桩锤的高度及施工条件等选择桩架和确定桩架高度。

桩架高度=桩长+桩锤高度+滑轮组高。

桩架用钢材制作，按移动方式有轮胎式、履带式、轨道式等。

动力装置包括驱动桩锤及卷扬机用的动力设备。

根据所选桩锤而定的。

当采用空气锤时，应配备空气压缩机；当选用蒸汽锤时，则要配备蒸汽锅炉和绞盘。

打桩施工A. 准备工作（1）场地准备：清除地上、地下障碍物，平整、压实场地，设置排水沟；（2）放轴线、定桩位、设置水准点（≮2个）；（3）确定打桩顺序：挤土直接影响打桩进度、施工质量以及周围环境。

（4）接通现场的水、电管线，准备好施工机具；做好对桩的质量检验。

（5）进行打桩试验：≮2根，检验工艺、设备是否符合要求。

B.打桩顺序根据桩的密集程度，打桩顺序一般分为逐段打设、自中部向四周打设和由中间向两侧打设三种。

锤击式预制管桩施工要点施工准备（一）作业条件1、建设单位开发报建部报请规划局放样场地控制点（一般放样三个点，每个点标注纵横坐标，高程）。

2、建设单位提供“三通一平”给承建单位。

3、承建单位将桩基的轴线和标高均已报验，建设单位与监理单位验收合格，并经过检查办完预检手续。

4、施工前建设单位需处理影响施工外部因素，如高空和地下的障碍物等。

承建单位需提前清理施工场内部因素，如场地内的构筑物。

5、承建方根据桩位轴线放样桩位线，用木撅或钢筋头钉好桩位，并用白灰作标志，以便于施打。

6、施工前承建方需将场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。

7、打试验桩。

正式施工前必须打试验桩，需建设、监理、设计、勘察、承建单位共同参与，其数量不少于2根，根据地质资料和设计初定的施工参数，建设单位、监理方、设计方与勘察方共同确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。

8 承建单位制定施工方案，监理方审核通过后方可正式施工。

9、承建单位项目技术负责人对项目施工员、班组长、施工作业人员等进行砌体工程技术交底并形成记录。

（二）材料要求1、预制钢筋混凝土桩：规格质量必须符合设计要求和施工质量验收规范的规定，成品购买的有出厂合格证，现场预制的有相关的试验资料。

2、焊条（接桩用）：型号、性能必须符合设计要求和有关标准规定。

3、桩帽（接桩用）：材质、规格符合设计要求，采用低碳钢。

4、进场前承建单位需对材料报验，建设单位与监理单位验收通过后方进场使用。

（三）施工机具施工前，承建方需准备如下机具：打桩机、电焊机、桩帽、运桩小车、索具、钢丝绳、钢垫板或槽钢以及木折尺等。

质量要求（一）混凝土预制桩钢筋骨架质量标准质量要求符合《建筑地基基础工程施工质量验收规范》（GB50202-2002）的规定。

（三）打入钢筋混凝土预制桩的桩位偏差打入钢筋混凝土预制桩的桩位偏差，必须符合下表规定。

斜桩倾斜度的偏差不得大于倾斜角正切位的15%（倾斜角系桩的纵向中心线与铅垂线间的夹角）。

预应力高强钢筋混凝土管桩锤击桩施工方案1. 引言预应力高强钢筋混凝土管桩是一种常用的桩基施工方法，通过对桩身进行预应力处理，可以有效提高桩的承载力和抗震性能。

锤击桩是一种常见的桩基施工方法，它能够利用锤击力将桩体沉入地下，形成稳定的桩基。

本文将详细介绍预应力高强钢筋混凝土管桩锤击桩施工方案。

2. 方案概述本方案采用预应力高强钢筋混凝土管桩作为桩基，利用锤击力将桩体沉入地下，达到设计要求的桩长。

具体施工步骤如下：2.1 施工准备在施工前，需要做好以下准备工作：•确定桩基的设计要求，包括桩长、桩径等参数；•准备好所需的材料和设备，包括预应力高强钢筋混凝土管桩、钢筋等；•检查施工现场的地质条件和设计要求是否符合；•制定详细的施工方案，包括施工工序、施工方法等。

2.2 施工工序本方案的施工工序如下：2.2.1 打桩定位根据设计要求，在施工现场确定桩位，利用测量设备进行精确定位。

2.2.2 钢筋预制和预应力处理根据设计要求，预制钢筋筋笼，并进行预应力处理，将筋笼与桩体牢固地连接起来。

2.2.3 桩顶准备在桩顶设置水平标高控制点，以确保锤击时桩顶位置的准确性。

2.2.4 桩身沉入地下利用锤击力将钢筋混凝土管桩逐渐沉入地下，直至达到设计要求的桩长。

2.3 施工方法本方案采用以下施工方法：2.3.1 锤击桩机选择根据桩基的设计要求和施工现场条件，选择合适的锤击桩机，确保其具有足够的冲击力和控制力。

2.3.2 锤击桩机操作在桩顶设置水平标高控制点，并进行精确定位。

然后，将锤击桩机固定在桩顶位置，调整锤击力和冲击次数，开始锤击桩施工。

2.3.3 桩长监测在桩施工过程中，进行桩长的实时监测，以确保桩长达到设计要求，并记录监测数据。

3. 施工安全措施在施工过程中，需要采取一系列的安全措施，以确保施工人员的安全。

具体措施如下：•施工现场应设置明显的警示标志，禁止非施工人员入内；•施工人员应佩戴防护装备，并接受相关安全培训；•施工现场应有专人负责监督施工，定期检查施工设备和材料的安全状况；•在施工过程中，应定期对施工现场进行清理，防止材料和设备杂乱堆放。

锤击式预应力管桩施工方案一、施工概述锤击式预应力管桩是一种常用的基础施工技术，适用于土石方较深的地区，能够提供稳定的地基支撑能力。

本文将介绍锤击式预应力管桩的施工方案。

二、施工步骤1. 前期准备•准备施工场地，清理杂物，确保施工安全。

•按照设计要求测量和布置好施工场地的平面及高程控制点。

2. 钢筋加工与制作模具•根据设计图纸要求和加工规范，对钢筋进行加工和焊接，制作制定长度的钢筋笼。

•准备好模具，确保模具的尺寸和质量符合要求。

3. 模具安装与定位•将制作好的模具按照设计要求进行安装和定位，在施工现场进行调整，确保模具位置准确。

4. 桩基开挖•根据设计要求和控制点，按照规定尺寸进行桩基开挖。

•清理桩基底部的杂物和碎石，并检查是否有特殊情况。

5. 钢筋笼与模具的组装•将制作好的钢筋笼放入模具中，并使用临时支撑将其固定。

6. 混凝土浇筑•混凝土应在充分搅拌后，利用泵车或斗运输到施工现场。

•将混凝土倒入模具中，逐层振捣，确保混凝土充实。

7. 锤击打桩•准备好锤击打桩设备，将锤头放置在钢筋笼顶部。

•根据设计要求，按照一定的频率和冲量进行锤击打桩。

8. 桩顶修整•锤击打桩后，进行桩顶的修整和整理，确保桩顶平整。

9. 预应力加固•根据设计要求，对已施工完成的桩体进行预应力加固。

•进行拉力试验，确保桩体符合设计要求。

三、质量控制1. 施工前的检查•对施工场地进行勘察，确认场地条件是否合适施工。

•检查施工设备和工具的完好性和运行状态。

2. 施工过程的控制•在施工过程中，严格按照设计要求进行操作，确保施工质量。

•对混凝土的配比和浇筑过程进行监控和检测。

3. 施工后的检验•对施工完成的桩体进行外观检查，确保桩体无明显缺陷。

•进行拉力试验，测试桩体的受力性能。

四、安全防护措施•施工人员必须佩戴符合要求的个人防护装备。

•确保施工现场的照明和通风条件良好。

•制定紧急救援和疏散计划，确保施工人员的安全。

五、施工注意事项•严格按照设计要求和施工规范进行操作，不得随意更改。

桩基工程--- 锤击预应力管桩施工方案一•锤击预应力管桩1.适用范围锤击预应力管桩适用于各种粘性土、粉土，当需要穿透较厚砂性土中间夹层或含砾卵石较多的硬夹层时，采用锤击管桩效果更佳，但因噪音大，在城市建设中应限制使用。

2.工艺流程1.1.3施工工艺⑴放线定桩位1）根据设计图纸编制桩测量定位图，并保证轴线控制点不受打桩时振动和挤土的影响。

2）根据实际打桩线路图，按施工区域划分测量定位控制网，一般一个区域内根据每天施工进度放样10-20根桩位，在桩位中心点地面上打入一支（p6.5长30-40cm的钢筋，并用红油漆标示。

3）桩机移位后，应进行第二次复核，保证桩位偏差小于10mm。

4）桩施工前，应根据施工桩长在匹配的工程桩身上划出以米为单位的长度标记，并按从下至上的顺序标明桩的长度，以便观察桩入土深度及记录每米沉桩的锤击数。

⑵桩机就位打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。

⑶起吊预制管桩先拴好吊桩用的钢丝绳及索具，管桩在施工中起吊，可采用一点法（位置距桩头0.29L处），启动吊车吊桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。

⑷稳桩桩尖插入桩位后，先用桩锤自重将桩插入地下30-50cm,再使桩垂直稳定。

10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。

桩插入时垂直度偏差不得超过0.5%。

桩在打入前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录。

⑸打桩1）打桩宜重锤低击，锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。

2）打桩顺序一般按先深后浅、先长桩后短桩、先大径后小径、先施工大承台桩后施工小承台桩的原则，因为桩的密集程度不同，可自中间分两向对称前进，或自中间向四周进行；当一侧毗邻建筑物时，由毗邻建筑物处向另一方向施打。

3）管桩表面应每米划线标记，以便做好打桩记录，打桩记录应包括入土深度、送桩深度、桩顶标高、最后贯入度、桩锤落距等施工参数。

预制钢筋混凝土管桩施工工艺流程方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!预制钢筋混凝土管桩施工工艺流程详解预制钢筋混凝土管桩，作为一种常见的基础工程构件，广泛应用于各类建筑工程中。

锤击式钢筋混凝土预制桩施工操作方法1、基本规定◇对于密集型桩群：由中间向两侧或四周对称施工；◇对于一侧毗邻建筑物桩群：由建筑物一侧向建筑物另一侧施工；◇根据基础设计标高：宜先施工深桩后施工浅桩；◇根据桩的规格（直径及单节桩长）：宜先施工大直径桩再施工小直径桩，宜先施工长桩再施工短桩；◇预应力混凝土桩的连接可采用端板焊接连接、法兰连接、机械啮合连接、螺纹连接，每根桩的接头数量不宜超过3个；◇桩端嵌入遇水易软化的强风化岩、全风化岩和非饱和土的预应力混凝土空心桩，沉桩后，应对桩端以上2m左右范围内采取有效的防渗措施，可采用微膨胀混凝土填芯或在内壁预涂柔性防水材料；◇工程正式开工前，应进行试打桩，试桩数量为工程桩总数的1%且不得少于5根。

2、试桩试桩基本规定:◇利用工程桩位置进行试打桩，试桩后作为工程桩使用；◇试桩的位置、地质条件及其规格、长度要具有代表性；◇选择在控制性勘察孔附近；◇施打工艺和工程桩一致；◇试打时采用高应变动测法配合测试；高应变配合测试操作规程:◇按地质勘察资料预估桩长再加3~4m作为配桩长度，用正式打桩施工用的桩锤按常规方法进行施打，并做好详细施工记录；◇当桩尖接近设计持力层时暂停锤击，在桩头处安装传感器，然后启动打桩分析仪并继续锤击；◇当打桩分析仪显示试打桩的瞬时阻力为2Ra/a时停止锤击，测出桩的入土深度，量出最后贯入度和计出最后1m锤击数等（Ra为单桩竖向抗压承载力特征值；a为土的恢复系数，黏性土取1.2~1.4,砂性土取0.9~1.1）；◇停歇24h后进行复打，若打桩分析仪显示复打桩瞬时阻力达到或超过2Ra时，可按上述得到的收锤标准作为正式打桩施工时的收锤标准参考值，若小于2Ra时，应调低a估算值，并重复试打直至满足为止。

应提供资料:◇单桩竖向抗压极限承载力；◇桩侧摩阻力和桩端阻力；◇打桩的最大锤击能量和桩身的最大压应力；◇桩身的最大拉应力；◇桩身完整性；◇桩的入土深度、每米锤击数、最后1m锤击数和最后贯入度。

（9）预制桩施工完成后必须采用孔盖覆盖桩孔，避免人员踩空受伤，防止土体进入桩孔，为下一步钢筋笼施工创造条件。
（10）预制桩钢筋笼安装、灌芯完成后应尽量避免人员在群桩间走动，防止钢筋刮伤。
（11）桩体吊装、倒运必须有专人指挥，其他无关人员远离吊装区域，避免打击伤害。
（12）预制桩临近既有建筑施工，应开挖隔振沟或隔振带，避免对既有建筑安全造成影响。
（13）作业人员在施工前应参加相关应急预案培训，全面了解应急预案相关内容，熟悉自身职责、应急程序和现场处置措施。
（14）施工现场遇到突发事故或险情（兆），应第一时间停止施工或采取紧急措施后撤离现场，并立即上报值班人员。
六、绿色施工
1、职业健康
（1）操作人员年龄不大于60岁，作业前检查安全防护用品完好，并佩戴齐全。
2、操作要点
（1）定位放线：施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打入地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示。
（2）确定施打顺序：本次施工采用逐排施打和自中部向四周施打的顺序。具体操作见下图：
1）逐排施打 2）自中部向四周施打
图2.1-1预制桩施打顺序图
桩数为1根～3根桩基中的桩
≦100+0.01H
桩数大于或等于4根桩基中的桩
≦桩径1/2+0.01H或边长1/2+0.01H
注：H为桩基施工面至设计桩顶的距离(mm)。
（8）桩试验：施工完成后14天，方可进行桩试验。包括单桩承载力试验以及桩身完整性试验。
（9）填芯：项目部提供桩头钢筋笼。施工班组在钢筋笼堆放区验收合格区域领取钢筋笼安装至桩顶，采用微膨胀混凝土灌芯。灌芯应密实，混凝土充盈系数大于1.0。
（2）施工中的震动、噪声等设备噪音白天不超70分贝，夜间不超55分贝。
