光伏项目质量检查记录表

光伏发电系统试运行前验收检查表大同三道沟50MW光伏发电项目检查表目视验收检查项目项目内容合格不合格备注一．光伏组件支架基础1.1混凝土独立（条形）基础的验收应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的有关规定。

1.2柱基础的验收应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB50202的有关规定。

1.3外露的金属预埋件应进行防腐处理。

1.4屋面支架基础的施工不应损害建筑物的主体结构，不应破坏屋面的防水构造，且与建筑物称重结构的连接应牢固、可靠。

二．场地及地下设施的验收应符合下列要求2.1场地平整的验收应符合设计的要求。

2.2道路的验收应符合设计要求。

2.3电缆沟的验收应符合设计的要求，电缆沟内应无杂物，盖板齐全，堵漏剂排水设施应完好。

2.4场区给排水设施的验收应符合设计的要求。

三、安装工程的验收：3.1安装工程验收应包括对支架安装、光伏组件安装、汇流箱安装、逆变器安装、电气设备安装、防雷与接地安装、线路与电缆安装等分部工程的验收。

3.2设备制造单位提供的产品说明书、实验记录、合格证件、安装图纸、备品备件和专用工具及其清单应完整齐备。

3.3设备抽检记录和报告、安装调试记录和报告、施工中的关键工序检查签证记录、质量控制、自检验收记录等资料应完整齐备。

3.4支架安装的验收3.4.1固定式支架安装的验收：3.4.1.1固定式支架安装的验收应符合现行国家标准《钢结构工程施工质量验收规范》GB50205的规定。

3.4.1.2采用紧固件的支架，紧固点应牢固，不应有弹簧垫未压平现象。

3.4.1.3支架安装的垂直度、水平度和角度偏差应符合现行国家标准《光伏电站施工规范》GB50794的有关规定。

3.4.1.4规定式支架安装的偏差应符合现行国家标准《光伏电站施工规范》GB50794的有关规定。

3.4.1.5对于手动可调式支架，高度角调节动作应符合设计要求。

3.4.1.6固定式支架的防腐处理符合设计要求。

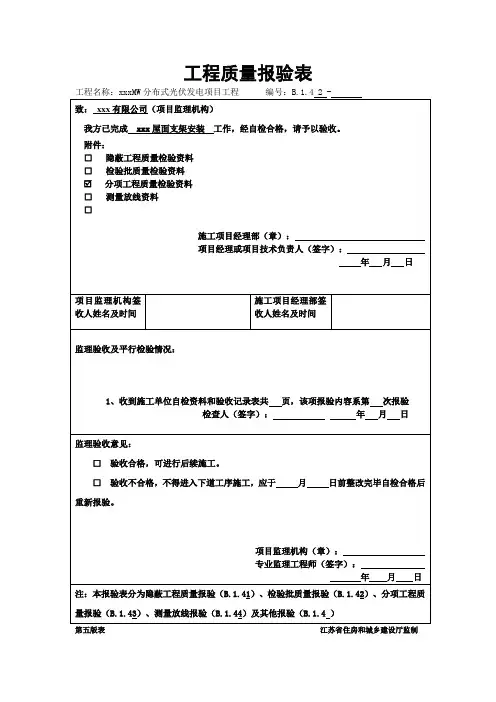

工程质量报验表第五版表江苏省住房和城乡建设厅监制支架安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxxMW分布式光伏发电项目xxx支架安装工程质量报验表第五版表江苏省住房和城乡建设厅监制组件安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxxMW分布式光伏发电项目xxx组件安装工程质量报验表第五版表江苏省住房和城乡建设厅监制桥架安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx电缆桥架安装、线缆敷设工程质量报验表第五版表江苏省住房和城乡建设厅监制系统电器安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx逆变器安装工程质量报验表第五版表江苏省住房和城乡建设厅监制系统电器安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx汇流箱、并网柜安装工程质量报验表第五版表江苏省住房和城乡建设厅监制管线安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx电缆桥架安装、线缆敷设工程质量报验表第五版表江苏省住房和城乡建设厅监制电缆头制作、接线工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx电缆头制做、接线工程质量报验表第五版表江苏省住房和城乡建设厅监制线路（设备）绝缘电阻测试记录工程质量报验表第五版表江苏省住房和城乡建设厅监制支架安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区支架安装工程质量报验表第五版表江苏省住房和城乡建设厅监制水管安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx水管安装工程质量报验表第五版表江苏省住房和城乡建设厅监制水系统电气安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx水系统电气安装工程质量报验表第五版表江苏省住房和城乡建设组件安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区组件安装工程质量报验表第五版表江苏省住房和城乡建设厅监制桥架安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区电缆桥架安装、线缆敷设工程质量报验表第五版表江苏省住房和城乡建设厅监制系统电器安装工程检验批质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区逆变器安装系统（工程）名称：xxx分布式光伏发电项目xxx区逆变器安装工程质量报验表第五版表江苏省住房和城乡建设厅监制系统电器安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区汇流箱、并网柜安装工程质量报验表第五版表江苏省住房和城乡建设厅监制管线安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区电缆桥架安装、线缆敷设。

光伏发电工程质量监督检查记录工程项目工程规模 MW 监检阶段第三阶段监检机构年月日土建工程第阶段质量监督检查记录第2部分光伏发电单元组光伏发电单元启动前监督检查序号核查内容及要求核查结果1 责任主体质量行为的监督检查1.1 建设单位质量行为的监督检查1.1.1 工程采用的专业标准清单已审批。

1.1.2 按规定组织进行设计交底和施工图会检。

1.1.3 按合同约定组织设备制造厂进行技术交底。

1.1.4 对工程建设标准强制性条文执行情况进行汇总。

1.1.5 继电保护定值单、风机安全保护整定值已提交调试单位。

1.1.6 采用的新技术、新工艺、新流程、新装备、新材料已审批。

1.1.7 组织完成风机、集电线路等项目的验收。

1.1.8 启动验收组织已建立，各专业组按职责正常开展工作。

1.1.9 无任意压缩合同约定工期的行为。

1.1.10 各阶段质量监督检查提出的整改意见已落实闭环。

1.2 设计单位质量行为的监督检查1.2.1 技术洽商、设计更改等文件完整、手续齐全。

1.2.2 设计代表工作到位、处理设计问题及时。

1.2.3 参加规定项目的质量验收工作。

1.2.4 工程建设标准强制性条文落实到位。

1.2.5 进行了工程实体质量与设计符合性的确认。

1.3 监理单位质量行为的监督检查1.3.1 完成监理规范规定的审核、批准工作。

1.3.2 专业监理人员配备合理，资格证书与承担的任务相符。

1.3.3 专业施工组织设计和调试方案已审查。

1.3.4 特殊施工技术措施已审批。

1.3.5 已按验收规范规程，对施工现场质量管理进行了检查。

1.3.6 组织或参加设备、材料的到货检查验收。

1.3.7 按设定的工程质量控制点，进行了旁站监理。

1.3.8 工程建设标准强制性条文检查到位。

1.3.9 完成施工和调试项目的质量验收并汇总。

1.3.10 质量问题及处理台账完整，记录齐全。

1.4 施工单位质量行为的监督检查1.4.1 企业资质与合同约定的业务相符。

光伏电站通用安全检查表被检查单位： 检查人员： 检查时间：检查项目 检查内容 检查依据 存在问题 整改处理措施计划整改时间整改责任人整改情况验证人及时间电力生产安全管理1.“两票三制”执行情况，两票合格率是否符合要求GB 26860-2011《电业安全工作规程（发电厂和变电所电气部分）》第5.3条/第7.3.4条 2.安全教育、业务技能培训是否完善安监总局3号令《生产经营单位安全培训规定》第四条 3.相关方人员进场作业是否开展培训交底，特种工种是否持有效证件上岗安监总局3号令《生产经营单位安全培训规定》第十四条/第十五条/第十九条/第二十条 4.隐患处理及整改情况是否完善是否满足需要国家安监总局令第16号《安全生产事故隐患排查治理暂行规定》第一条/第七条/第八条/第九条/第十四条5.应急演练是否按年度计划有效开展电监安全〔2009〕61号《电力企业应急预案管理办法》第六章设备巡回检查是否按期开展并形成必要的记录DL/T 1036-2006《变电设备巡检系统》第6.1条6.设备隐患、故障、缺陷是否记录整改、是否及时、设备厂家人员检修维护工作是否符合作业规定国家安监总局令第16号《安全生产事故隐患排查治理暂行规定》第一条/第七条/第八条/第九条/第十四条7.检修作业是否做好安全防护和进行安全交底、是否有“三违”情况《中华人民共和国安全生产法》第四十一，四十二条国家安监总局令第3号《生产经营单位安全培训规定》第十五条8.生产作业中安全防护措施是否落实到位电监会1号令《国家电力监管委员会安全生产令》第五条9.安全工器具是否经检验合格并规范使用主席令第70号《中华人民共和国安全生产法》第十七条/第三十九条10.各安全活动是否定期开展并形成必要的记录AQ/T 9004-2008《企业安全文化建设导则》第3.3条升压站设1.附近有无易燃易爆物品DL 5027-1993《电力设备典型消防规程》第4.1.4条2.灭火器械是否安放、得当DL 5027-1993《电力设备典型消防规程》第十条备（GIS）3.SF6气体泄漏报警系统及火灾报警系统是否正常可靠 《高压开关设备反事故技术措施》第十一条4.电缆沟盖板是否正常 GB 50229-2006《火力发电厂与变电站设计防火规范》第11.3条5.各气室气压是否在正常值内 发输电输[1999]72号《高压开关设备管理规定》附录A6.汇控柜内接线是否符合标准，端子是否紧固牢靠，按图施工 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》第3.0.2条7.五防锁安装是否完备高压开关设备反事故技术措施8.各开关分合闸面板指示、机械指示、储能是否正常 GB 26860-2011《电力安全工作规程：发电厂和变电站电气部分》第4.3.3条9.设备是否有异味、异响 DL/T 1036-2006《变电设备巡检系统》附录B10.汇控柜门锁是否损坏或存在缺陷 电气装置安装工程盘、柜及二次回路结线施工及验收规范11.柜内防火泥封堵是否严密符合规范 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》第3.0.3条升压站设备（主变压器） 1主变压器周围是否存放易燃易爆危险品DL 5027-93《电力设备典型消防规程》第3.0.1条2.主变周围是否有垃圾、杂物DL-T 572-2010《电力变压器运行规程》第5.1.6条3.推车式干粉或二氧化碳灭火器摆放位置、数量是否得当DL 5027-93《电力设备典型消防规程》第7.3.1条4.主变周围电缆沟盖板是否凹陷DL 5027-93《电力设备典型消防规程》第7.4.13条5.主变周围电缆沟内电缆是否涂有防火漆，是否用防火泥封堵，沟内是否积油。

大同三道沟50MW光伏发电项目检查表目视验收检查项目项目内容合格不合格备注一．光伏组件支架基础1.1混凝土独立（条形）基础的验收应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的有关规定。

1.2柱基础的验收应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB50202的有关规定。

1.3外露的金属预埋件应进行防腐处理。

1.4屋面支架基础的施工不应损害建筑物的主体结构，不应破坏屋面的防水构造，且与建筑物称重结构的连接应牢固、可靠。

二．场地及地下设施的验收应符合下列要求2.1场地平整的验收应符合设计的要求。

2.2道路的验收应符合设计要求。

2.3电缆沟的验收应符合设计的要求，电缆沟内应无杂物，盖板齐全，堵漏剂排水设施应完好。

2.4场区给排水设施的验收应符合设计的要求。

三、安装工程的验收：3.1安装工程验收应包括对支架安装、光伏组件安装、汇流箱安装、逆变器安装、电气设备安装、防雷与接地安装、线路与电缆安装等分部工程的验收。

3.2设备制造单位提供的产品说明书、实验记录、合格证件、安装图纸、备品备件和专用工具及其清单应完整齐备。

3.3设备抽检记录和报告、安装调试记录和报告、施工中的关键工序检查签证记录、质量控制、自检验收记录等资料应完整齐备。

3.4支架安装的验收3.4.1固定式支架安装的验收：3.4.1.1固定式支架安装的验收应符合现行国家标准《钢结构工程施工质量验收规范》GB50205的规定。

3.4.1.2采用紧固件的支架，紧固点应牢固，不应有弹簧垫未压平现象。

3.4.1.3支架安装的垂直度、水平度和角度偏差应符合现行国家标准《光伏电站施工规范》GB50794的有关规定。

3.4.1.4规定式支架安装的偏差应符合现行国家标准《光伏电站施工规范》GB50794的有关规定。

3.4.1.5对于手动可调式支架，高度角调节动作应符合设计要求。

3.4.1.6固定式支架的防腐处理符合设计要求。

3.4.1.7金属结构支架应与光伏方阵接地系统可靠连接。

太阳能发电试运行检查记录表概述本文档记录了太阳能发电试运行期间的检查记录。

通过对试运行过程进行全面详细的记录和分析，旨在确保太阳能发电站在运行前达到预定要求，以及在试运行期间保持良好的运行状态。

试运行前的准备工作设备检查在试运行前，对太阳能发电系统的各个部件进行仔细检查。

检查项目包括：1.光伏电池板：检查表面是否损坏，是否有电气连接问题。

2.逆变器：检查逆变器是否正常工作，是否能够将直流电转换为交流电。

3.电力配网系统：检查电力配网系统与太阳能发电系统的接口连接是否正常，是否能够将发电的电能输送到电网中。

4.电池储能系统：检查电池储能系统是否能够正常储存太阳能发电的电能，并能在需要时释放出来。

安全检查在试运行前，对太阳能发电站的安全设施进行检查。

1.灭火设备：检查灭火设备是否齐全，并进行测试。

2.接地系统：检查接地系统是否合规，并进行测试。

3.安全警示标志：检查安全警示标志是否齐全、清晰可见。

人员培训在试运行前，对太阳能发电系统的操作人员进行安全操作和应急处理的培训，确保他们具备必要的技能和知识。

试运行阶段检查记录试运行开始日期：试运行结束日期：检查项目及结果1. 太阳能辐射情况日期太阳辐射强度（W/m^2）备注DD/MM/YYYY xxx xxx DD/MM/YYYY xxx xxx2. 发电效率检查日期发电效率（%）备注DD/MM/YYYY xxx xxxDD/MM/YYYY xxx xxx3. 电能转换效率检查日期电能转换效率（%）备注DD/MM/YYYY xxx xxxDD/MM/YYYY xxx xxx4. 输电效率检查日期输电效率（%）备注DD/MM/YYYY xxx xxxDD/MM/YYYY xxx xxx5. 维护和保养记录日期维护和保养项目备注DD/MM/YYYY xxx xxx日期维护和保养项目备注DD/MM/YYYY xxx xxx运行记录记录太阳能发电系统的运行情况，包括：1.发电量：记录每天、每周或每月的发电量。
