新编机械工程材料期末试题库及答案(3)

机械工程材料试卷（1）一、判断改错题( 15×2 ˊ= 30ˊ)1、选用金属材料时，不仅要考虑其机械性能，还要考虑其工艺性能。

（）2、布氏硬度适宜于测量成品件及薄件。

（）3、随钢的含碳量的增加，钢的强度、硬度升高，而塑性、韧性下降。

（）4、钢是含碳量小于2．11％的Fe—C合金。

（）5、对钢进行热处理是充分发挥材料性能潜力，延长材料使用寿命的有效途径。

（）6、黄铜是铜与锡组成的合金。

（）7、随钢的回火温度的升高，钢的强度、硬度升高，塑性下降。

（）8、渗碳零件可选用任何钢种。

（）9、可锻铸铁的塑性比灰口铸铁好，可以进行锻压加工。

（）10、为改善低碳钢的切削加工性，常采用退火处理。

（）11、热处理的工艺过程一般由加热、保温、冷却三个阶段组成。

（）12、滚动轴承钢GCr15是高合金钢。

（）13、钢的热硬性是指钢在高温下保持高硬度和高耐磨性的能力。

（）14、铸铁有良好的铸造性、切削加工性、耐磨性及减震性。

（）15、工程塑料能代替金属制造某些机械零件。

（）二、选择题（15×2′=30′）1、金属材料抵抗塑性变形与断裂的能力，称为（）。

a、强度b、硬度c、塑性2、工业纯铝随杂质含量的增加，其导电性、抗腐蚀性及塑性（）。

a、增加b、降低c、不受影响3、钢铁材料适宜切削的最佳硬度范围是（）。

a、170～230HBSb、270～330HBSc、370～430HBS4、调质处理是指（）的热处理工艺。

a、淬火＋低温回火b、淬火＋中温回火c、淬火＋高温回火5、45钢按质量分属于（）钢。

a、普通质量b、优质c、高级优质6、检测高速钢车刀淬火后的硬度，应选择（）。

a、HBSb、HRBc、HRC7、要求表面具有高硬度、高耐磨性，而心部需要足够的塑性、韧性的零件，应进行（）。

a、淬火b、回火c、表面热处理8、T10钢制造的刀具，为保证其正常使用，其最终热处理应选择（）。

a、淬火＋低温回火b、淬火＋中温回火c、淬火＋高温回火9、60Si2Mn的平均含C量是（），它属于（）。

机械工程材料期末考试一．填空题（共30分，每空1分）1．液态金属结晶的基本过程是形核与晶核长大。

2．铁素体（F）是碳溶于α-Fe 所形成的间隙固溶体，其晶格类型是：体心立方。

3. 检测淬火钢件的硬度一般用洛氏（HRC）硬度；而检测退火和正火钢件的硬度常用布氏（HRB）硬度。

4．GCr15钢是滚动轴承钢，其Cr的质量分数是1.5% 。

5．16Mn钢是合金结构钢，其碳的质量分数是0.16% 。

6．QT600-03中的“03”的含义是：最低伸长率为3% 。

7. 钢与铸铁含碳量的分界点是：2.11% 。

8．贝氏体的显微组织形态主要有B上和B下两种，其中B下的综合性能好。

9．钢的淬火加热温度越高，淬火后马氏体中含碳量越高，马氏体晶粒越粗大，残余奥氏体的量越越多。

10．钢加热时A的形成是由A晶核的形成、A晶核向F和Fe3C 两侧长大、残余Fe3C的溶解、A的均匀化等四个基本过程所组成的。

11．一般表面淬火应选中碳成分钢，调质件应选用中碳成分钢。

13．碳钢常用的淬火介质是水，而合金钢是油。

14．T10钢（Ac1≈727℃，Accm≈800℃）退火试样经700 ℃、780 ℃、860 ℃加热保温，并在水中冷却得到的组织分别是：P+Fe3C ，Fe3C+M+Ar ，M+Ar 。

15．渗碳钢在渗碳后缓慢冷却，由表面向心部的组织分布依次为：P+Fe3CⅡ （网状），P ，P+F 。

得分二．判断题（共10分，每小题1分）（正确√ 错误×，答案填入表格）1．在其他条件相同时，砂型铸造比金属型铸造的铸件晶粒更细。

× 2．固溶强化是指因形成固溶体而引起的合金强度、硬度升高的现象。

√ 3．珠光体、索氏体、屈氏体都是铁素体和渗碳体组成的机械混合物。

√ 4．碳的质量分数对碳钢力学性能的影响是：随着钢中碳的质量分数的增加，硬度、强度增加，塑性、韧性也随着增加。

×5．淬火临界冷却速度是钢获得马氏体的最小冷却速度。

机械工程材料模拟练习题一、填空题（每空0.5分）1. 常用测定硬度的方法有布氏硬度、洛氏硬度和维氏硬度测试法。

2. 金属材料的力学性能主要包括强度、硬度、弹性、塑性等；强度的主要判据有屈服强度和抗拉强度，强度和塑性可以用拉伸试验来测定；压入法测量方法简便、不破坏试样，并且能综合反映其它性能，在生产中最常用。

3. 铁碳合金在室温下平衡组织组成物的基本相是铁素体和渗碳体，随着碳的质量分数的增加，渗碳体相的相对量增多，铁素体相的相对量却减少。

4. 珠光体是一种复相组织，它由铁素体和渗碳体按一定比例组成。

珠光体用符号P表示。

5. 铁碳合金中，共析钢的wc =0.77%,室温平衡组织为珠光体；亚共析钢的wc=0.0218%-0.77%，室温平衡组织为铁素体和珠光体；过共析钢的wc=0.77%-2.11%,室温平衡组织为珠光体和二次渗碳体。

6. 铁碳合金结晶过程中，从液体中析出的渗碳体称为一次渗碳体；从奥氏体中析出的渗碳体称为二次渗碳体；从铁素体中析出的渗碳体称为三次渗碳体。

7. 低碳钢的碳质量分数范围是：Wc≤0.25%、中碳钢：Wc=0.25%-0.6%、高碳钢：Wc>0.6%。

8. 金属的晶粒越细，强度、硬度越高，塑性、韧性越好。

实际生产中可通过增加过冷度、变质处理和附加振动来细化晶粒。

9. 常用金属中，γ-Fe、Al、Cu 等金属具有面心立方晶格，α-Fe具有体心立方晶格。

10. 金属的结晶是在过冷的情况下结晶的,冷却速度越快,过冷度越大，金属结晶后的晶粒越细小,力学性能越好。

11. 钢的热处理工艺是由（加热）、（保温）和（冷却）三个步骤组成的；热处理基本不改变钢件的（形状和尺寸），只能改变钢件的（结构组织）和（力学性能）。

12. 完全退火适用于（亚共析碳）钢，其加热温度为（Ac3以上30-50°C），冷却速度（缓慢），得到（铁素体和珠光体）组织。

13. 球化退火又称为（均匀化）退火，其加热温度在（Ac1）＋20-30℃，保温后（随炉缓慢）冷却，获得（球状珠光体）组织；这种退火常用于高碳工具钢等。

一、填空题（共30分，每空1分）1．F 和A 分别是碳在 α-Fe 、 γ-Fe 中所形成的间隙固溶体。

2．液态金属结晶时常用的细化晶粒的方法有 增加过冷度 、 加变质剂 、 增加液体的流动 。

3. 加热是钢进行热处理的第一步，其目的是使钢获得 奥氏体 组织。

4．在Fe-Fe 3C 相图中，钢与铸铁分界点的含碳量为 2.11% 。

5．完全退火主要用于 亚共析 钢，其加热温度为： Ac 3 +（30～50）℃ 。

6．1Cr18Ni9Ti 是 不锈 钢，其碳的质量分数是 0.1% 。

7. QT600-03中的“600”的含义是： σb ≥600MPa 。

8．T8MnA 是 碳素工具 钢，其中“A ”的含义是 高级优质 。

9．40Cr 是 合金结构 钢，其Cr 的主要作用是 提高淬透性、强化铁素体 。

10．调质件应选 中碳 成分的钢，渗碳件应选 低碳 成分的钢。

11．化学热处理的基本过程包括： 化学介质分解出渗入元素的活性原子 ， 活性原子被工件表面吸附 ， 原子由表层向内扩散形成渗层 。

12．按冷却方式的不同，淬火可分为单介质淬火、 双介质淬火 、 等温淬火 、 分级淬火 等。

13． 60钢（Ac 1≈727℃，Ac 3≈766℃）退火小试样经700 ℃、740 ℃、800 ℃加 热保温，并在水中冷却得到的组织分别是： P+F ， F+M+Ar ， M+Ar 。

14．金属的冷加工与热加工是按 再结晶 温度来划分的。

15．制造形状简单、小型、耐磨性要求较高的热固性塑料模具应选用 T10 钢，而制造形状复杂的大、中型精密塑料模具应选用 3Cr2Mo 钢。

（请从45、 T10、3Cr2Mo 、Q235A 中选择）模拟试卷二答案第 2 页 （共 8 页）二．判断题（共10分，每小题1分） （正确 √ 错误 ×，请将答案填入表格）1． 碳钢在室温下的相组成物是铁素体和渗碳体。

2． 铁碳合金平衡结晶时，只有成分为 0.77%的共析钢才能发生共析反应。

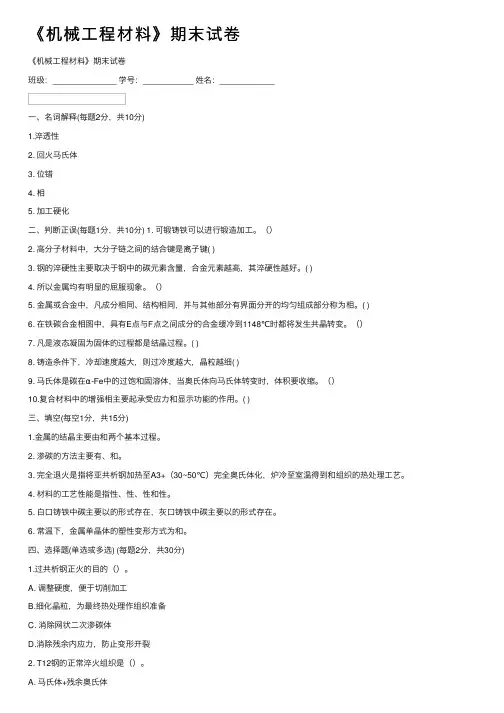

《机械⼯程材料》期末试卷《机械⼯程材料》期末试卷班级：______________ 学号：___________ 姓名：____________⼀、名词解释(每题2分，共10分)1.淬透性2. 回⽕马⽒体3. 位错4. 相5. 加⼯硬化⼆、判断正误(每题1分，共10分) 1. 可锻铸铁可以进⾏锻造加⼯。

（）2. ⾼分⼦材料中，⼤分⼦链之间的结合键是离⼦键( )3. 钢的淬硬性主要取决于钢中的碳元素含量，合⾦元素越⾼，其淬硬性越好。

( )4. 所以⾦属均有明显的屈服现象。

（）5. ⾦属或合⾦中，凡成分相同、结构相同，并与其他部分有界⾯分开的均匀组成部分称为相。

( )6. 在铁碳合⾦相图中，具有E点与F点之间成分的合⾦缓冷到1148℃时都将发⽣共晶转变。

（）7. 凡是液态凝固为固体的过程都是结晶过程。

( )8. 铸造条件下，冷却速度越⼤，则过冷度越⼤，晶粒越细( )9. 马⽒体是碳在α-Fe中的过饱和固溶体，当奥⽒体向马⽒体转变时，体积要收缩。

（）10.复合材料中的增强相主要起承受应⼒和显⽰功能的作⽤。

( )三、填空(每空1分，共15分)1.⾦属的结晶主要由和两个基本过程。

2. 渗碳的⽅法主要有、和。

3. 完全退⽕是指将亚共析钢加热⾄A3+（30~50℃）完全奥⽒体化，炉冷⾄室温得到和组织的热处理⼯艺。

4. 材料的⼯艺性能是指性、性、性和性。

5. ⽩⼝铸铁中碳主要以的形式存在，灰⼝铸铁中碳主要以的形式存在。

6. 常温下，⾦属单晶体的塑性变形⽅式为和。

四、选择题(单选或多选) (每题2分，共30分)1.过共析钢正⽕的⽬的（）。

A. 调整硬度，便于切削加⼯B.细化晶粒，为最终热处理作组织准备C. 消除⽹状⼆次渗碳体D.消除残余内应⼒，防⽌变形开裂2. T12钢的正常淬⽕组织是（）。

A. 马⽒体+残余奥⽒体B. 马⽒体+颗粒状碳化物C. 马⽒体+铁素体D.马⽒体+残余奥⽒体+颗粒状碳化物11. 随冷塑性变形量增加，⾦属的（）。

工程材料 试题及答案一、判断题1、合金渗碳钢经最终热处理后的组织全部是回火马氏体。

（×）2、热加工与冷加工的主要区别在于是否有加工强化现象产生。

（×）3、铸铁是含碳量小于2.11%的铁碳合金。

（×）4、二元共晶相图是指合金两组元在液态和固态均能无限互溶所构成的相图。

（×）5、感应加热表面淬火一般只改变钢件表面层的组织，而不改变心部组织。

（√）6、一个合金的室温组织为α+β11 +（α+β），则它由三相组成。

（×）7、将金属加热到再结晶温度以上时，金属将发生回复、再结晶及晶粒长大等变化。

（√）8、金属在塑性变形后产生的纤维组织能使金属具有各向异性。

（√）9、碳钢的塑性和强度都随着含碳量的增加而降低。

（×）10、金属的再结晶转变，也要经历形核与晶核长大的过程。

（√）二、选择适宜材料并说明常用的热处理方法（30分） 三、（20分）车床主轴要求轴颈部位硬度为HRC54—58，其余地方为HRC20—25，其加工路线为：下料 锻造 正火 机加工 调质 机加工（精）名称候选材料 选用材料 热处理方法 最终组织 机床床身 T10A, KTZ450-06, HT200HT200时效 P ＋F ＋G 片 汽车后桥齿轮 40Cr, 20CrMnTi, 60Si2Mn 20CrMnTi渗碳＋淬火＋低温回火 表面Cm ＋M ＋A ’心部 F ＋M滚动轴承 GCr15, Cr12, QT600-2 GCr15 球化退火＋淬火＋低温回火Cm ＋M ＋A ’锉刀 9SiCr, T12, W18Cr4V T12 球化退火＋淬火＋低温回火Cm ＋M ＋A ’汽车板簧 45, 60Si2Mn, T10 60Si2Mn 淬火＋中温回火T 回钻头 W18Cr4V ，65Mn, 20 W18Cr4V 淬火＋低温回火Cm ＋M ＋A ’桥梁 1Cr13, 16Mn, Q195 16Mn, 不热处理 F ＋P滑动轴承 H70, ZSnSb11Cu6, T8 ZSnSb11C u6不热处理 a+SnSb耐酸容器 Q235, 1Cr18Ni9Ti, ZGMn13 1Cr18Ni9T i固溶处理 A发动机曲轴 QT600-3, 45, ZL101 QT600-3 等温淬火＋高温回火S 回＋G 球轴颈表面淬火低温回火磨加工指出：1、主轴应用的材料：45钢＋50℃2、正火的目的和大致热处理工艺细化晶粒，消除应力；加热到Ac3保温一段时间空冷3、调质目的和大致热处理工艺强度硬度塑性韧性达到良好配合淬火＋高温回火4、表面淬火目的提高轴颈表面硬度5．低温回火目的和轴颈表面和心部组织。

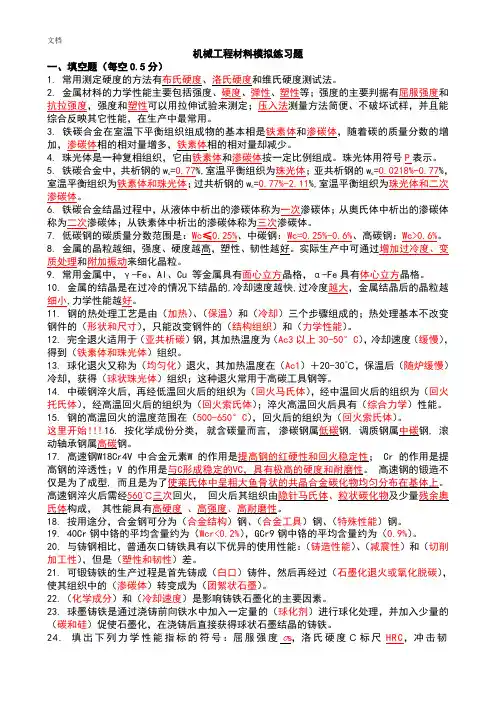

机械工程材料期末试题（含答案）资料机械工程材料期末试题(含答案)资料机械工程材料模拟练习题一、填空题（每空0.5分）1. 常用测定硬度的方法有布氏硬度、洛氏硬度和维氏硬度测试法。

2. 金属材料的力学性能主要包括强度、硬度、弹性、塑性等；强度的主要判据有屈服强度和抗拉强度，强度和塑性可以用拉伸试验来测定；压入法测量方法简便、不破坏试样，并且能综合反映其它性能，在生产中最常用。

3. 铁碳合金在室温下平衡组织组成物的基本相是铁素体和渗碳体，随着碳的质量分数的增加，渗碳体相的相对量增多，铁素体相的相对量却减少。

4. 珠光体是一种复相组织，它由铁素体和渗碳体按一定比例组成。

珠光体用符号P表示。

5. 铁碳合金中，共析钢的wc=0.77%,室温平衡组织为珠光体；亚共析钢的wc=0.0218%-0.77%，室温平衡组织为铁素体和珠光体；过共析钢的wc=0.77%-2.11%,室温平衡组织为珠光体和二次渗碳体。

6. 铁碳合金结晶过程中，从液体中析出的渗碳体称为一次渗碳体；从奥氏体中析出的渗碳体称为二次渗碳体；从铁素体中析出的渗碳体称为三次渗碳体。

7. 低碳钢的碳质量分数范围是：Wc≤0.25%、中碳钢：Wc=0.25%-0.6%、高碳钢：Wc>0.6%。

8. 金属的晶粒越细，强度、硬度越高，塑性、韧性越好。

实际生产中可通过增加过冷度、变质处理和附加振动来细化晶粒。

9. 常用金属中，γ-Fe、Al、Cu 等金属具有面心立方晶格，α-Fe 具有体心立方晶格。

10. 金属的结晶是在过冷的情况下结晶的,冷却速度越快,过冷度越大，金属结晶后的晶粒越细小,力学性能越好。

11. 钢的热处理工艺是由（加热）、（保温）和（冷却）三个步骤组成的；热处理基本不改变钢件的（形状和尺寸），只能改变钢件的（结构组织）和（力学性能）。

12. 完全退火适用于（亚共析碳）钢，其加热温度为（Ac3以上30-50°C），冷却速度（缓慢），得到（铁素体和珠光体）组织。

机械工程材料》试题一、名词解释(共15 分，每小题 3 分)1. 奥氏体( A) 3.固溶体4.自然时效5. 加工硬化二、填空题(共20 分，每空 1 分)1. 石墨为片状的灰口铸铁称为铸铁，石墨为团絮状的灰口铸铁称为__ 铸铁，石墨为球状的灰口铸铁称为铸铁。

其中铸铁的韧性最高，因而可以锻造。

2. 陶瓷材料中的气相是指，在程中形成的，它了陶瓷的强度。

3.根据采用的渗碳剂的不同，将渗碳分为________ 、_________ 和__________ 三种4.工程中常用的特殊性能钢有___________ 、_______ 、__________ 等。

5.金属的断裂形式有___________ 和______________________________ __ 两种。

6.金属元素在钢中形成的碳化物可分为___________________________________________ ___ 、___两类。

7.常见的金属晶体结构有______________ 、____________ 和____________ 三种。

三、选择题(共25 分，每小题 1 分)I. 40钢钢锭在1000 C左右轧制，有时会发生开裂，最可能的原因是()A. 温度过低；B. 温度过高；C. 钢锭含磷量过高；D. 钢锭含硫量过高2. 下列碳钢中，淬透性最高的是( )A.20 钢；B.40 钢；C.T8 钢；D.T12 钢3. Ni 在1Cr18Ni9Ti 钢中的主要作用是( )A.提高淬透性；B.固溶强化；C.扩大Fe-Fe3C相图中的Y相区；D.细化晶粒；4. W18Cr4V 钢锻造后，在机械加工之前应进行( )A. 完全退火；B. 球化退火；C. 去应力退火；D. 再结晶退火5. 下列材料中，最适合制造机床床身的是( )A.40 钢；B.T12 钢；C.HT300 ；D.KTH300-066. 下列材料中，最适合制造气轮机叶片的是A.1Cr13 钢；B.1Cr17 钢；C.3Cr13 钢；D.4Cr13 钢7. 下列材料中，最适合制造飞机蒙皮的是( )A.ZAISi12 ；B.2A50(旧牌号LD5) ；C.ZAIMglO ；D.2A12(旧牌号LY12)8. 下列材料中，最适合制造盛放氢氟酸容器的是( )A.1Cr17 ；B.1Cr18Ni9Ti ；C.聚四氟乙烯；D.SiO29. 下列材料中，最适合制造汽车板弹簧的是( )A.60Si2Mn ；B.5CrNiMo ；C.Cr12MoV ；D.GCr1510. 下列材料中，最适合制造汽车火花塞绝缘体的是( )A.AI2O3 ；B.聚苯乙烯；C.聚丙烯；D.饱和聚酯II. 铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是( )A. 铁总是存在加工硬化，而铜没有；B. 铜有加工硬化现象，而铁没有；C.铁在固态下有同素异构转变；而铜没有D.铁和铜的再结晶温度不同12. 常用不锈钢有铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和( )A. 铁素体-奥氏体不锈钢；B. 马氏体-奥氏体不锈钢；C. 莱氏体不锈钢；D. 贝氏体不锈钢13. 以下哪种铸铁的断口呈灰黑色？( )A. 马口铁；B. 白口铸铁；C. 麻口铸铁；D. 灰铸铁14. 用于制造渗碳零件的钢称为( )。

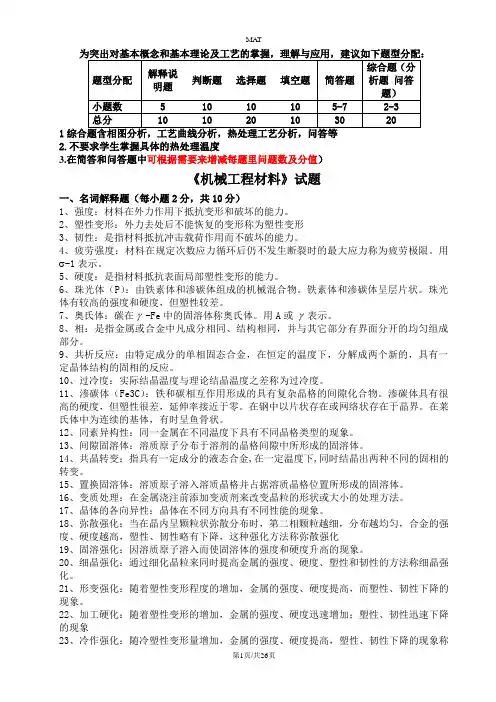

12.不要求学生掌握具体的热处理温度3.在简答和问答题中可根据需要来增减每题里问题数及分值）《机械工程材料》试题一、名词解释题（每小题2分，共10分）1、强度：材料在外力作用下抵抗变形和破坏的能力。

2、塑性变形：外力去处后不能恢复的变形称为塑性变形3、韧性：是指材料抵抗冲击载荷作用而不破坏的能力。

4、疲劳强度：材料在规定次数应力循环后仍不发生断裂时的最大应力称为疲劳极限。

用σ-1表示。

5、硬度：是指材料抵抗表面局部塑性变形的能力。

6、珠光体（P）：由铁素体和渗碳体组成的机械混合物。

铁素体和渗碳体呈层片状。

珠光体有较高的强度和硬度，但塑性较差。

7、奥氏体：碳在γ -Fe中的固溶体称奥氏体。

用A或γ表示。

8、相：是指金属或合金中凡成分相同、结构相同，并与其它部分有界面分开的均匀组成部分。

9、共析反应：由特定成分的单相固态合金，在恒定的温度下，分解成两个新的，具有一定晶体结构的固相的反应。

10、过冷度：实际结晶温度与理论结晶温度之差称为过冷度。

11、渗碳体（Fe3C）：铁和碳相互作用形成的具有复杂晶格的间隙化合物。

渗碳体具有很高的硬度，但塑性很差，延伸率接近于零。

在钢中以片状存在或网络状存在于晶界。

在莱氏体中为连续的基体，有时呈鱼骨状。

12、同素异构性：同一金属在不同温度下具有不同晶格类型的现象。

13、间隙固溶体：溶质原子分布于溶剂的晶格间隙中所形成的固溶体。

14、共晶转变：指具有一定成分的液态合金,在一定温度下,同时结晶出两种不同的固相的转变。

15、置换固溶体：溶质原子溶入溶质晶格并占据溶质晶格位置所形成的固溶体。

16、变质处理：在金属浇注前添加变质剂来改变晶粒的形状或大小的处理方法。

17、晶体的各向异性：晶体在不同方向具有不同性能的现象。

18、弥散强化：当在晶内呈颗粒状弥散分布时，第二相颗粒越细，分布越均匀，合金的强度、硬度越高，塑性、韧性略有下降，这种强化方法称弥散强化19、固溶强化：因溶质原子溶入而使固溶体的强度和硬度升高的现象。

一、填空题（）1.机械零件在工作条件下可能受到力学负荷、热负荷和环境介质三种负荷的作用。

2.金属塑性的指标主要有延伸率和断面收缩率两种。

3.金属材料的机械性能是指在载荷作用下其抵抗变形或断裂的能力。

4.刚度是指材料在外力作用下抵抗弹性变形的能力。

5.强度是指材料在外力作用下抵抗变形和断裂的能力。

6.常用测定硬度的方法有布氏硬度、洛氏硬度和维氏硬度测试法。

7.材料按化学成分分为金属材料、高分子材料、陶瓷材料和复合材料四大类。

8.金属材料的加工工艺性能包括铸造性、可锻性、可焊性、切削加工性和热处理工艺性。

9.常见的晶体结构有体心立方晶格、面心立方晶格和密排六方晶格三种。

10.晶体缺陷按其几何特征可分为点缺陷、线缺陷和面缺陷三种。

11.固溶体的晶体结构与溶剂晶体结构相同。

12.当合金溶液凝固后，由于组元间的相互作用不同，可形成固溶体和金属化合物两种形式。

13.铁从高温液态向室温冷却时发生的变化：。

14.珠光体是铁素体相与渗碳体混合在一起形成的机械混合物。

15. 碳溶解在α-Fe中所形成的间隙固溶体称为铁素体。

16. 在Fe-Fe3C相图中，共晶点的含碳量为 4.3% ，共析点的含碳量为0.77%17.低温莱氏体是珠光体和渗碳体组成的机械混合物。

18.金属结晶的过程包括晶核形成和晶粒长大两个过程。

19.晶核的形成包括自发形核和非自发形核两种形式。

20.晶核的长大包括枝晶长大和平面长大两种形式。

21.金属铸锭的宏观组织是由三个晶区组成，由外向内分别是细等轴晶离区、柱状晶粒区和中心等轴晶粒区。

22..铸锭的缺陷包括缩孔与缩松、气孔、非金属夹杂物和成分偏析。

23.焊缝的组织是金属组织。

24.焊接接头是由焊缝和热影响区构成。

25.冷变形后金属在加热中，随温度的升高或加热时间的延长，其组织和性能一般经历回复、再结晶和晶粒长大三个阶段的变化。

26..细化晶粒的方法包括增大过冷度、加入形核剂和机械方法。

二、名词解释）1.弹性变形：随载荷增加试样的变形增加，若除去外力，变形可以恢复原状的现象。

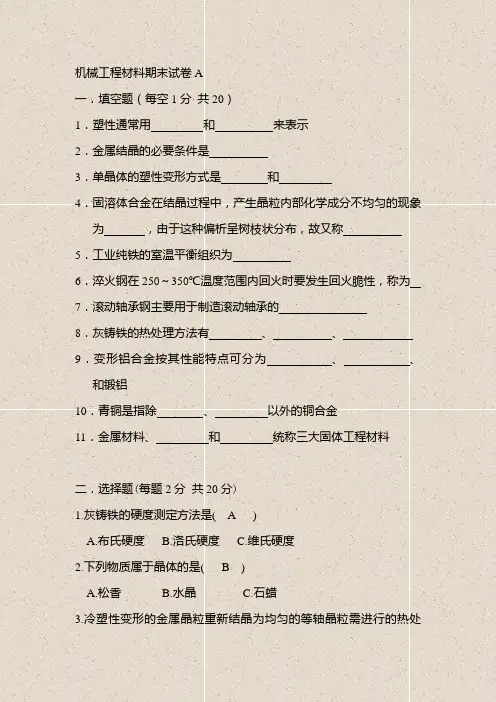

机械工程材料期末试卷A一．填空题（每空1分共20）1．塑性通常用和来表示2．金属结晶的必要条件是3．单晶体的塑性变形方式是和4．固溶体合金在结晶过程中，产生晶粒内部化学成分不均匀的现象为，由于这种偏析呈树枝状分布，故又称5．工业纯铁的室温平衡组织为6．淬火钢在250～350℃温度范围内回火时要发生回火脆性，称为7．滚动轴承钢主要用于制造滚动轴承的8．灰铸铁的热处理方法有、、9．变形铝合金按其性能特点可分为、、和锻铝10．青铜是指除、以外的铜合金11．金属材料、和统称三大固体工程材料二．选择题(每题2分共20分)1.灰铸铁的硬度测定方法是( A )A.布氏硬度B.洛氏硬度C.维氏硬度2.下列物质属于晶体的是( B )A.松香B.水晶C.石蜡3.冷塑性变形的金属晶粒重新结晶为均匀的等轴晶粒需进行的热处理是( C )A.去应力退火B.完全退火C.再结晶退火4.下列情况属于相变过程的是( A )A.液态金属的结晶B.晶粒长大C.冷变形金属的再结晶5.在铁碳合金的基本组成相中，属于金属化合物是( B )A.铁素体B.渗碳体C.奥氏体6.调质是( C )A.淬火+低温回火B.淬火+中温回火C.淬火+高温回火7.下列关于合金元素在钢中的作用论述错误的是( C )A.合金元素的加入使铁素体产生固溶强化B.合金元素的加入使奥氏体相区的大小发生改变C.除钴外，合金元素的加入使C曲线左移8.阻止石墨化的元素有( C )A.硅B.磷C.硫9.属于软基体上分布硬质点的轴承合金有( A )A.锡基巴氏合金B.铝基轴承合金C.珠光体灰铸铁10.碳以片状石墨形式存在的铸铁是( A )A.灰铸铁B.白口铸铁C.球墨铸铁三．判断题(对的打√，错的打×。

每题2分共20分)1.金属材料在拉伸试验中都经历弹性变形、屈服、冷变形强化、缩颈与断裂四个变形阶段( )2.实际金属材料表现为各向同性( )3.冷变形强化可以提高金属的强度、硬度和耐磨性( )4.金属化合物的熔点高，性能硬而脆( )5.液态铁碳合金发生共晶转变，形成低温莱氏体( )6.加热速度越快，奥氏体晶粒越粗大( )7.等温转变图的鼻尖处过冷奥氏体最易发生转变( )8.减小临界冷却速度可以提高淬透性( )9.钢中的锰能与硫形成M n S，从而减轻硫的热脆现象( )10.硬质合金的抗压强度高，抗弯强度低，韧性较差( )四．问答题(1题10分，2、3题15分共40分)1.写出下列牌号数字及文字的含意，Q235-F·A、T8A、KTZ450-06、H68、LF5。

机械工程材料课程考试复习题及参考答案一、判断题（１）：1.奥氏体与渗碳体均为面心立方晶格。

[ ×]2.Ｆ与Ｐ是亚共析钢中室温时的主要组成相。

[× ]3.金属的加工硬化是指金属在塑性变形后强度.硬度提高，塑性.韧性下降的现象。

[√ ]4.钢淬火时的冷却速度越快，马氏体的硬度越高。

[ ]5.合金中，一个晶粒内的成分不均匀现象称枝晶偏析。

[√ ]6.一种合金的室温组织为α+βⅡ+（α+β），它由三相组成。

[ ]7.当把亚共析钢加热到Ac1和Ac3之间的温度时，将获得由铁素体和奥氏体构成的两相组织，在平衡条件下，其中奥氏体的碳含量总是大于钢的碳含量。

[√ ]8.在铁碳合金平衡结晶过程中只有成分为4.3%C的铁碳合金才能发生共晶反应。

[ ]9.20钢比T12钢的碳含量要高。

[ ]10.再结晶能够消除加工硬化效果，是一种软化过程。

[√ ]11.过共析钢中，网状渗碳体的存在使钢的硬度和塑性均上升。

[ ]12.正火是将钢件加热至完全奥氏体化后空冷的热处理工艺。

[√ ]13.65Mn 是合金调质结构钢。

[ ]14.回火索氏体的性能明显优于奥氏体等温冷却直接所得到的片层状索氏体的性能。

[√ ]15.T10A和60 号钢均属于高碳钢。

[ ]16.晶体缺陷的共同之处是它们都能引起晶格畸变。

[√ ]17.位错是实际金属晶体的一种面缺陷。

[ ]18.体心立方晶格的致密度为 74%。

[ ]19.塑性变形指的是外载荷撤销后变形不能恢复的变形。

[√ ]20.当过冷度较大时，纯金属晶体主要以平面状方式长大。

[ ]21.室温下，金属晶粒越细，则强度越高，塑性越好。

[√ ]22.一般来说，钢的强度高于铸铁的强度。

[√ ]23.65Mn的淬透性比65 号钢的淬透性差。

[ ]24.从C曲线中分析可知，共析钢的过冷奥氏体在A1-550℃的范围内发生贝氏体转变。

[ ]25.共析反应就是在某一温度时，从一种固相中同时结晶析出两种不同的固相。
