矿井优化设计

  • 格式：doc
  • 大小：1.52 MB
  • 文档页数：43

1 矿区概述及井田地质特征 (2)1.1 矿区概述 (2)1.1.1矿区地理位置及交通条件 (2)1.1.2矿区生产建设情况 (3)1.1.3矿区气候条件 (3)1.1.4矿区水文情况 (3)1.2 井田地质特征 (4)1.2.1井田的地质构造 (5)1.2.2井田的水文地质特征 (8)1.3.2煤层的围岩性质 (12)1.3.3煤的特征 (13)2 井田境界及储量 (14)2.1 井田境界 (14)2.2 井田工业储量 (14)2.3 井田可采储量 (15)2.3.1保护煤柱留设原则 (15)2.3.2永久煤柱煤量 (16)2.3.3 矿井可采储量 (17)2.3.4 井田储量汇总表 (18)3 矿井工作制度、设计生产能力及服务年限 (18)3.1 矿井工作制度 (18)3.2 矿井设计生产能力及服务年限 (18)3.2.1 确定依据 (18)3.2.2 矿井设计生产能力 (19)3.2.3 矿井服务年限 (19)3.2.4 井型考核 (20)4 井田开拓 (21)4.1 井田的基本问题 (21)4.1.1 井筒形式及数目的确定 (21)4.1.2 确定工业广场的位置 (23)4.1.3 开采水平的确定及布置 (23)4.1.4 带区划分和布置及接续计划 (24)4.1.5 主要开拓巷道及井底车场选型 (25)4.2 开拓方案比较 (26)4.2.1 开拓方案技术比较 (26)4.2.2 开拓方案经济比较 (29)4.3 矿井基本巷道 (34)4.3.1 井筒 (34)4.3.2 井底车场及硐室 (36)4.3.3 主要开拓巷道 (38)5设计感想 (21)1 矿区概述及井田地质特征1.1 矿区概述1.1.1矿区地理位置及交通条件邢台矿区位于华北平原西缘，河北省邢台市西南部，西依太行山余脉张果老山、清风岭、卧虎山等。

区内及附近地形要素，主要由山地、山前丘陵和山前冲积洪积平原所组成。

区内地形平坦，地面标高+70～+100m，高差仅30m。

行政区除南部及东西两侧分别隶属沙河县管辖外，其余均归邢台市管辖。

邢台矿区面积31.92182km。

邢台矿现生产区位于第III勘探区，其南北长约9km，东西长约3km，面积约272km。

矿区东侧有京广铁路通过，东北距邢台火车站7km，东距小康庄站4km，并有煤矿专用铁路线与矿区沟通，此外，矿区内公路四通八达，交通非常方便，见矿区交通位置图（图1—1）。

图1—1 邢台矿矿区交通位置图邢台专区人口约330万，从事农业人口者占90%以上，农、付产品以棉花、小麦、杂粮、梨、柿、干果等为主。

一般年份粮食尚需由国家调入，其他棉花、梨、柿、干果等大部分外调。

悟思、李村等10个村庄分布于井田内及附近，总人口13240人，农付业以棉、粮、梨为主，特别以产梨著名，矿井工业广场及附近均为梨树林。

矿井所需劳动力可由当地及省内其他煤矿调入解决。

1.1.2矿区生产建设情况邢台矿始建于1961年11月，1968年10月1日正式投产，设计生产能力0.9/Mt a，1975年达到设计生产能力之后，进行了第一期挖潜技术改造，开凿了西风井工程，扩建了井底车场绕道，增设了井下缓冲煤仓，东翼北区改用了皮带运输等，使矿井生产能力由0.9/Mt a，1980年7月，原邢台矿务局、邢台煤矿联合组成了Mt a提高到了1.4/矿井生产能力核定小组，对矿井综合生产能力进行了查定，结果为：在西风井投产后，矿井设计综合能力为1.2/Mt a。

1984年5月开始，邢台矿Mt a，矿井挖潜能力为1.4/为实现产量翻番和较长时期稳定，开始对矿井生产环节进行改造，即调整开拓布置及井下运输系统改造、疏排水系统的改造和主井提升系统改造等。

1985年，邢台矿生产原煤1.82/Mt a，实现了产量按设计能力翻番的目标，之后，产量一直保持翻番水平。

2003年，邢台矿原煤产量达1.6/Mt a，2010年，核定矿井生产能力为2.1/Mt a。

矿井电源：由邯郸以110KV架线引至邢台西郭村（井田北部）区域变电站，再由区域变电站以35KV两回路引至工业广场变电所。

水源：井田内的冲积层及井田周围的冲积层及奥陶纪灰岩中均含有丰富的水量，工业广场及工人村的工业及生产用水皆可打钻由该两层抽取。

1.1.3矿区气候条件本区属温带大陆性气候，四季分明，春季干旱多风沙，夏季炎热，秋季湿润多雨，冬季寒冷。

据邢台气象站1954～1987年观测资料，最高气温41.8℃，最低温度-22.4℃，年平均气温13.2℃。

矿区内雨季集中在7～9月份，占全年降水量的65～75％，丰水年与枯水年降水量相差3～5倍，并存在10年左右的气象周期，从而形成了地下水“集中补给”的条件。

自1972年以来，受全球性气候变化的影响，区内年平均气温与蒸发度逐年增高，降水量和相对湿度逐年减少。

年最大年降水量为1269mm，最小年降水量222.9mm，年平均降水量532.7mm，蒸发量年平均为1887.0mm，大于降水量。

春末夏初多风，南风为主，北风次之，年平均风速为2.0m/s。

年最多风向南，风速≥17 m/s。

11月至翌年2月为冻结期，冻土最深400 mm，最大积雪深度150 mm。

矿区属地震活动区，历史上多次发生过地震，其东边的隆尧县曾于1966年3月8日发生过7.2级地震。

1.1.4矿区水文情况该区属海河流域，区内地表水系不甚发育，主要有七里河、沙河。

七里河位于矿区北部，全长约68km，上游黄店以上流量为8000～0.15m3/s，在北会以下变为潜流，计算平均渗漏量为0.346m3/s，矿区内常年干涸，河床宽300～500m，雨季偶有流水。

历年最大洪水流经量1452公方/秒，据1963年河北省南部特大洪水过后的观察，最高洪水位为+79.5 m。

工业广场及工人村均为受害。

沙河位于矿区南部，上游分南、北两支，南支又名渡口川，发源于沙河县蝉房，全长35km，渡口以上常年有水，流量9786～0.24m3/s，上游在八里庙附近变为潜流，1975年8月22日在佐村实测漏失量2.00m3/s，北支又称朱庄川，起源于邢台县白鹿角，全长50km，上游朱庄以上常年有水，流量8360～0.068m3/s，平均3.96m3/s，至东坚固附近变为潜流，1975年8月22日实测漏失量4.18m3/s，在矿区内属季节性河流。

现已分别在七里河、沙河上游修建了东川水库、朱庄水库和东石岭水库，用于防洪和灌溉，库容量分别为0.09、4.16、0.68×108 m3。

井田范围内除上述两条河流外，在井田的北、东、西三面，出自奥陶纪灰岩之泉水颇多，东部百泉泉群有15个泉组成，总流量5.5～7.5公方/秒，北部达活泉泉群由4个泉组成总流量0.3～1.5公方/秒。

1.2 井田地质特征图1—2 煤系地层综合柱状图邢台矿区位于山西中台隆起东缘，属山西断隆区中太行拱断束武安凹断束小区。

区内断层以高角度正断层为主，主要构造线走向分别为南北向、东西向和北东向三组，其中北东向断层占主导地位。

矿区内落差大于20m的断层33条，平均每平方公里1.03条，平均每平方公里断层长度为3.5km。

大中型断层呈高角度正断层性质，近平行展布，形成狭长的地堑、地垒构造，往往构成矿区内含煤区边界和无煤区边界，矿区西南部边界即以大型断层为界，矿区内落差大于20m的断层往往成为采区边界。

煤系地层综合柱状图如下图1—2所示：1.2.1井田的地质构造邢台矿处于太行山拱断束（块状断层化的复背斜）东翼边缘的断阶上，井田西侧属于上升的太行背斜的主体，东侧紧靠下降的华北断拗带的边缘。

井田内基本构造为一短轴向斜盆地和断层所复杂化了的平缓单斜地层，地层产状总的趋势是：走向为N20°～50°E，倾向东南，地层倾伏平缓，倾角一般在5°～25°，局部达40°，在单斜地层上表现的次一级褶皱为短轴向斜和鼻状背斜，分布在勘探区的西南部和东部。

1）褶皱井田内基本构造为一短轴向斜盆地和断层所复杂化了的平缓单斜地层，地层产状总的趋势是：走向为N20°～50°E，倾向东南，地层倾伏平缓，倾角一般在5°～25°，局部达40°，在单斜地层上表现的次一级褶皱为短轴向斜和鼻状背斜，分布在勘探区的西南部和东部。

卧庄、洛阳向斜盆地，是井田内的主要褶曲，其盆地部位在卧庄、洛阳之间，该向斜盆地的南翼、东翼，由于断层的影响，下盘地层上升，煤系地层均被剥蚀，西翼、北翼地层倾角均比较开阔，西翼断层密集，形成地堑、地垒。

该褶曲由4、5、6、7、8线地质剖面控制，马鞍形背斜，地面位置在悟思村北，褶曲翼部地层倾角较为平缓、开阔，由于受F13、F28断层的影响，其形态不甚明显。

东翼北区向斜地面位置在七里河下和北部，其轴面的走向与F2断层平行，为北东向，两翼地层倾角不等，西翼地层倾角平缓，东翼地层倾角较西翼大，这主要是受F2和F33断层的影响所致，该褶曲由15、17、18线地质剖面控制。

洛阳西向斜位于洛阳村西部，该向斜受F12断层影响走向近东西，其轴部位于邢12孔和8310孔之间，为本区主要向斜，该向斜两翼地层基本对称，区内轴长约800m，地层倾角在17°左右，轴部倾角较缓，在11°左右。

该向斜由扩23孔、8303孔、邢12孔、8310孔、扩27孔、8304孔、8309孔、4033孔控制。

2）断层矿区内落差大于20m的断层33条，平均每平方公里1.03条，平均每平方公里断层长度为3.5km。

其中位于邢台矿区内的断层20条，均为高角度正断层，断面倾角一般65°至70°，现将井田内规模较大、对煤层开采影响较大的断层描述于下：（1）F1正断层：北部由邢台钢铁厂起，经东南留，交于F22断层，区内长度 5.9公里。

断层走向NE35°，倾向NW305°，倾角70°，断层南端为推测，中段以北位置可靠，南端伸出勘探区外而消失，北端在百虎村附近消失，整个断层落差变化由30～200m，平均95m。

（2）F2正断层：包括F2—1、F2—2等三条伴生断层，形成复杂的断裂破碎带，分布南端起于洛阳村南F12断层，经西北留延伸至井田外，为井田之东部边界。

断层走向总的趋势为NE25°，倾向295°，断面倾角70°，落差200～600m。

断层南端被F12断层切割，北端延出区外，总长度约6km，断层带的下盘（东侧）为奥陶系中统马家沟灰岩，上盘（西侧）为煤系地层和石盒子组地层。

该断层勘探控制程度高，在1线地质剖面上的4062孔、主1—1孔和5线剖面上的补10、主2—1、主2等孔属加密孔，孔距100m左右，其它尚有4038、4001、4039、邢5、水10、水7、邢3、冲30、8509等孔均起到一定控制作用。

合集下载

煤矿矿井设计与开采方法的优化与创新

煤矿矿井设计与开采方法的优化与创新

煤矿矿井设计与开采方法的优化与创新随着现代工业的发展，煤炭作为一种重要的能源资源，在全球范围内一直扮演着至关重要的角色。

然而，传统的煤矿矿井设计与开采方法存在一些问题，如安全性低、能源浪费等。

因此，对煤矿矿井设计与开采方法进行优化与创新，既能提高煤炭采掘效率，又能保证矿工的安全。

一、背景介绍在进行煤矿矿井设计与开采方法的优化与创新之前，有必要了解当前煤矿开采的常见问题。

传统的煤矿设计往往关注煤炭资源的开采率，而忽视矿工的安全，致使事故频发。

同时，煤矿开采过程中，存在能源浪费、环境污染等问题，对可持续发展构成了威胁。

二、优化矿井设计为了提高煤矿开采效率和矿工的安全，优化矿井设计是必不可少的步骤。

首先，通过引入先进的技术手段，采用CAD、GIS等技术对矿井进行三维建模，以便更好地了解地质条件、矿层分布等信息。

此外，合理设置通风系统、水管理系统等，确保矿井内环境的安全与舒适。

三、创新开采方法除了优化矿井设计，创新开采方法也是提高煤矿开采效率的关键。

一种值得关注的开采方法是高效矿井回采技术，该技术可以有效提高煤矿开采率，并降低发生矿井塌陷等事故的风险。

此外，还可以考虑引入机械化开采、无人化开采等新兴技术，以减少矿工的劳动强度和提高开采效率。

四、安全管理与培训煤矿开采过程中，安全是首要考虑的因素。

因此，在优化矿井设计和创新开采方法的同时，安全管理与培训也要跟进。

建立完善的安全管理体系，制定详细的安全操作流程，并定期开展安全培训，以提高矿工的安全意识和技能水平。

五、环境保护与可持续发展优化矿井设计和创新开采方法的另一个重要目标是减少能源浪费和环境污染。

在煤矿开采过程中，可以采用资源综合利用和清洁生产技术，减少矿石的浪费和废弃物的排放。

此外，还应加强环境监测与治理，确保煤矿开采对环境的影响最小化，并推动煤炭产业向可持续发展转型。

六、结语通过对煤矿矿井设计与开采方法的优化与创新，可以提高煤炭采掘效率，保证矿工的安全，同时降低环境污染和能源浪费。

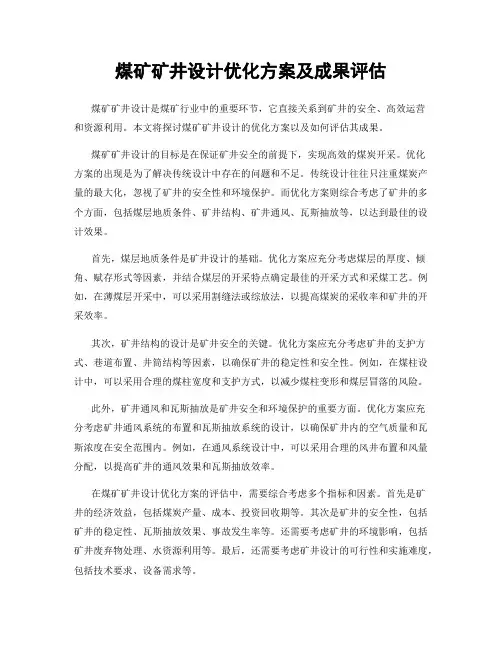

煤矿矿井设计优化方案及成果评估

煤矿矿井设计优化方案及成果评估

煤矿矿井设计优化方案及成果评估煤矿矿井设计是煤矿行业中的重要环节，它直接关系到矿井的安全、高效运营和资源利用。

本文将探讨煤矿矿井设计的优化方案以及如何评估其成果。

煤矿矿井设计的目标是在保证矿井安全的前提下，实现高效的煤炭开采。

优化方案的出现是为了解决传统设计中存在的问题和不足。

传统设计往往只注重煤炭产量的最大化，忽视了矿井的安全性和环境保护。

而优化方案则综合考虑了矿井的多个方面，包括煤层地质条件、矿井结构、矿井通风、瓦斯抽放等，以达到最佳的设计效果。

首先，煤层地质条件是矿井设计的基础。

优化方案应充分考虑煤层的厚度、倾角、赋存形式等因素，并结合煤层的开采特点确定最佳的开采方式和采煤工艺。

例如，在薄煤层开采中，可以采用割缝法或综放法，以提高煤炭的采收率和矿井的开采效率。

其次，矿井结构的设计是矿井安全的关键。

优化方案应充分考虑矿井的支护方式、巷道布置、井筒结构等因素，以确保矿井的稳定性和安全性。

例如，在煤柱设计中，可以采用合理的煤柱宽度和支护方式，以减少煤柱变形和煤层冒落的风险。

此外，矿井通风和瓦斯抽放是矿井安全和环境保护的重要方面。

优化方案应充分考虑矿井通风系统的布置和瓦斯抽放系统的设计，以确保矿井内的空气质量和瓦斯浓度在安全范围内。

例如，在通风系统设计中，可以采用合理的风井布置和风量分配，以提高矿井的通风效果和瓦斯抽放效率。

在煤矿矿井设计优化方案的评估中，需要综合考虑多个指标和因素。

首先是矿井的经济效益，包括煤炭产量、成本、投资回收期等。

其次是矿井的安全性，包括矿井的稳定性、瓦斯抽放效果、事故发生率等。

还需要考虑矿井的环境影响，包括矿井废弃物处理、水资源利用等。

最后，还需要考虑矿井设计的可行性和实施难度，包括技术要求、设备需求等。

评估煤矿矿井设计优化方案的成果是一个复杂的过程。

可以通过模拟实验、现场观察和数据分析等手段进行评估。

模拟实验可以模拟矿井设计方案在不同条件下的运行情况，以评估其效果和安全性。

煤矿矿井设计优化方案及成果评估

煤矿矿井设计优化方案及成果评估

煤矿矿井设计优化方案及成果评估煤矿矿井设计是煤矿开采过程中至关重要的一环。

一个合理的矿井设计方案不仅能够提高矿井的开采效率和安全性，还能够降低矿井的成本和环境影响。

因此，矿井设计的优化方案及其成果评估是煤矿行业不可忽视的重要课题。

矿井设计的优化方案需要考虑多个因素，包括地质条件、矿井结构、开采工艺等。

首先，地质条件是矿井设计的基础。

地质勘探工作的准确性和全面性对于矿井设计至关重要。

通过对地质构造、煤层赋存特征、矿井周边地质环境等的详细调查和分析，可以为矿井设计提供可靠的地质基础数据。

其次，矿井结构的合理设计是确保矿井安全和高效开采的关键。

矿井结构包括井筒、巷道、采区等，其布置和尺寸需要根据具体情况进行合理规划，以满足矿井的开采需求。

最后，开采工艺的选择对矿井设计也有重要影响。

不同的开采工艺会对矿井结构和设备配置提出不同要求，因此需要根据实际情况选择最适合的开采工艺。

矿井设计的优化方案需要综合考虑上述因素，以实现矿井的高效开采和安全运营。

在矿井设计的过程中，可以采用一些先进的技术手段来辅助决策，如计算机模拟、三维可视化等。

这些技术手段可以帮助工程师更好地理解和评估不同设计方案的优劣，并进行比较和选择。

矿井设计的成果评估是对设计方案的质量和效果进行检验和评价的过程。

成果评估可以从多个角度进行，包括矿井开采效率、安全性、成本和环境影响等方面。

首先，矿井开采效率是评估设计方案的重要指标之一。

通过对矿井开采产量、回收率、矿石品位等指标的监测和分析，可以评估设计方案的开采效果。

其次，矿井的安全性也是评估设计方案的重要方面。

通过对矿井事故发生率、瓦斯抽放效果、矿井通风情况等指标的评估，可以判断设计方案是否满足安全要求。

此外，成本和环境影响也是评估设计方案的重要考虑因素。

通过对矿井建设和运营成本、矿井废弃物处理等方面的评估，可以评估设计方案的经济性和环境可持续性。

在矿井设计的过程中，应注重优化方案的灵活性和可调整性。

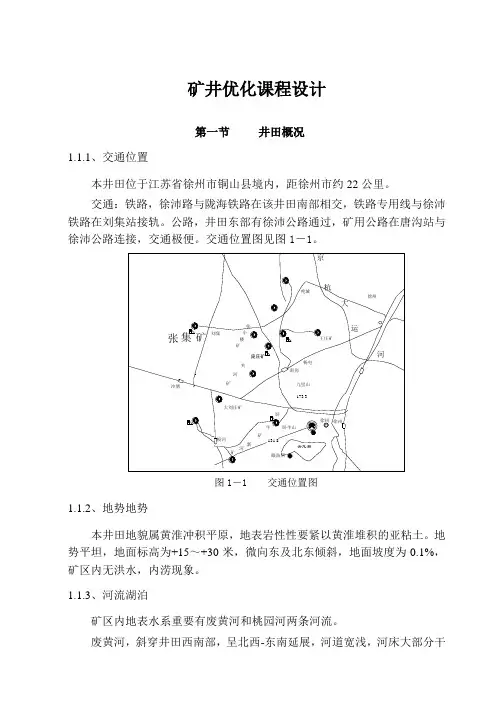

矿井优化课程设计

矿井优化课程设计

矿井优化课程设计第一节井田概况1.1.1、交通位置本井田位于江苏省徐州市铜山县境内，距徐州市约22公里。

交通：铁路，徐沛路与陇海铁路在该井田南部相交，铁路专用线与徐沛铁路在刘集站接轨。

公路，井田东部有徐沛公路通过，矿用公路在唐沟站与徐沛公路连接，交通极便。

交通位置图见图1－1。

图1－1 交通位置图1.1.2、地势地势本井田地貌属黄淮冲积平原，地表岩性性要紧以黄淮堆积的亚粘土。

地势平坦，地面标高为+15～+30米，微向东及北东倾斜，地面坡度为0.1%，矿区内无洪水，内涝现象。

1.1.3、河流湖泊矿区内地表水系重要有废黄河和桃园河两条河流。

废黄河，斜穿井田西南部，呈北西-东南延展，河道宽浅，河床大部分干枯，为季节性河流。

两岸筑有防洪堤坝，堤坝标高+16米～+25米.桃园河，为一条季节性河流，由西向东流入京杭运河，只有尾端和支流伸入井田东部，河道较浅，讯期泄水，排涝，旱期断流。

在井田以东约15公里，有徐州地区最大地表水体微山湖（全湖面积644平方公里）湖面水位常年标高+16米～+24,最高洪水位26.9米（1957年）。

自1958年以来，微山湖大堤多次进行培修，堤顶标高一样增高到+18.5米～+29.5米,堤宽为6米～10米,同时开挖了京杭运河。

疏竣了流通河道，兴建了配套、克制、灌溉等工程。

差不多上解决了洪水危害。

1.1.4、矿区气候条件1、矿区气候性质及气温变化：据地质报告提供徐州气象站资料：本矿区气候属南温带鲁淮区，具有长江与黄河流域气候的过度性质，但接近北方气候的特点。

气候温顺，四季明显，日照充足，春秋季短，入冬和回暖较早，冬寒干燥，夏热多雨。

春秋洪涝突出，并伴有寒潮、霜冻、风雪、台风、冰雹和暴雨等灾难性天气显现。

气温：历年年平均为14.2摄氏度，最高气温40.6C，（1972年6月11日），最低温度零下22.6摄氏度（1969年2月6日），35.2摄氏度以上高温天数年平均为11天，零下10摄氏度的低温年平均6天。
