钢斜拉桥

世界十大斜拉桥1.苏通长江大桥1088米，中国，2008 双塔双索面钢箱梁苏通大桥位于江苏省东部的南通市和苏州（常熟）市之间，是交通部规划的黑龙江嘉荫至福建南平国家重点干线公路跨越长江的重要通道，也是江苏省公路主骨架网“纵一”——赣榆至吴江高速公路的重要组成部分，是我国建桥史上工程规模最大、综合建设条件最复杂的特大型桥梁工程。

建设苏通大桥对完善国家和江苏省干线公路网、促进区域均衡发展以及沿江整体开发，改善长江安全航运条件、缓解过江交通压力、保证航运安全等具有十分重要的意义。

大桥建设工程情况：苏通大桥工程起于通启高速公路的小海互通立交，终于苏嘉杭高速公路董浜互通立交。

路线全长32.4公里，主要由北岸接线工程、跨江大桥工程和南岸接线工程三部分组成。

l、跨江大桥工程：总长8206米，其中主桥采用100+100+300+1088+300+100+100=2088米的双塔双索面钢箱梁斜拉桥。

斜拉桥主孔跨度1088米，列世界第一；主塔高度306米,列世界第一；斜拉索的长度580米,列世界第一；群桩基础平面尺寸113.75米X 48.1米，列世界第一。

专用航道桥采用140+268+140=548米的T型刚构梁桥，为同类桥梁工程世界第二；南北引桥采用30、50、75米预应力混凝土连续梁桥；2、北岸接线工程：路线总长15．1公里，设互通立交两处，主线收费站、服务区各一处；3、南岸接线工程：路线总长9．1公里，设互通立交一处。

苏通大桥全线采用双向六车道高速公路标准，计算行车速度南、北两岸接线为120公里／小时，跨江大桥为100公里／小时，全线桥涵设计荷载采用汽车一超20级，挂车一120。

主桥通航净空高62米，宽891米，可满足5万吨级集装箱货轮和4.8万吨船队通航需要。

全线共需钢材约25万吨，混凝土140万方，填方320万方，占用土地一万多亩，拆迁建筑物26万平米。

工程总投资约64.5亿元，计划建设工期为六年。

四项世界之最：最大主跨：苏通大桥跨径为1088米，是当今世界跨径最大斜拉桥。

斜拉桥的受力特点
斜拉桥是一种特殊的桥梁结构，它通过斜向延伸的索具来承受荷载。

斜拉桥的受力特点主要体现在其结构形式、材料、施工方式和受力特征方面。

1、结构形式：斜拉桥的结构形式是由斜拉索和立柱构成的，它具有高度的紧凑性和美观性。

2、材料：斜拉桥的主要材料是钢结构和高强度纤维素材料，这些材料具有较高的强度和韧性。

3、施工方式：斜拉桥的施工方式需要高精度和高效率的技术，主要采用钢索斜拉和高强度纤维素材料斜拉两种方式。

4、受力特征：斜拉桥的主要受力特征是拉力和压力，它的索具需要承受大量的拉力和压力，而立柱则需要承受压力。

5、抗震性能：斜拉桥具有较好的抗震性能，能够有效地缓冲地震和风荷载的影响。

6、可持久性：斜拉桥具有较高的可持久性，能够经受长时间的使用和自然环境的影响。

总之，斜拉桥具有独特的结构形式、高强度的材料、精密高效的施工方式、明显的拉压力受力特点、较高的抗震性能和可持久性。

这些特点使得斜拉桥成为了高速公路、铁路、悬索桥等大跨度、高线速度、高线路级别和复杂地形环境下的理想选择。

斜拉桥施工技术第一节认识斜拉桥斜拉桥是由主梁、拉索和索塔三种构件组成的，见图8.1.1。

图8.1.1 斜拉桥的组成斜拉桥是一种桥面体系以主梁承受轴向力（密索体系）或承受弯矩（稀索体系）为主，支撑体系以拉索受拉和索塔受压为主的桥梁。

拉索的作用相当于在主梁跨内增加了若干弹性支承，使主梁跨径显著减小，从而大大减少了梁内弯矩、梁体尺寸和梁体重力，使桥梁的跨越能力显著增大。

与悬索桥相比，斜拉桥不需要笨重的锚固装置，抗风性能又优于悬索桥。

通过调整拉索的预拉力可以调整主梁的内力，使主梁的内力分布更均匀合理。

一、总体布置斜拉桥的总体布置主要解决塔索布置、跨径布置、拉索及主梁的关系、塔高与跨径关系。

1. 孔跨布置现代斜拉桥最典型的跨径布置（图8.1.2）有两种：双塔三跨式和单塔双跨式。

特殊情况下也可以布置成独塔单跨式、双塔单跨式及多塔多跨式。

双塔三跨式是斜拉桥最常见的一种布置方式。

主跨跨径根据通航要求、水文、地形、地质和施工条件确定。

考虑简化设计、方便施工，边跨常设计成相等的对称布置，也可采用不对称布置，边跨和中跨经济跨径之比通常为0.4。

另外，应考虑全桥的刚度、拉索的疲劳度、锚固墩承载能力多种因素。

如：主跨有荷载会增加端锚索的应力，而边跨上有活载时，端锚索应力会减少。

拉索的疲劳强度是边跨与主跨跨径允许比值的判断标准。

当跨径比为0.5 时，可对称悬臂施工到跨中进行合龙；小于0.5 时，一段悬臂是在后锚的情况下施工的。

独塔双跨式是另一种常见的斜拉桥孔跨布置方式之一，通常可采用两跨对称布置或两跨不对称布置。

两跨对称布置，由于一般没有端锚索，不能有效约束塔顶位移，故在受力和变形方面不能充分发挥斜拉桥的优势，而如果用增大桥塔的刚度来减少塔顶变位则不经济。

采用两跨不对称布置则可设置端锚索控制桥塔顶的位移，受力比较合理，采用不对称布置时，要注意悬臂端部的压重和锚固。

图8.1.2 斜拉桥的跨径布置当斜拉桥的边孔设在岸上或浅滩上，边孔高度不大或不影响通航时，在边孔设置辅助墩，可以改善结构的受力状态。

钢-混组合梁斜拉桥主梁双节段循环施工工法一、前言钢-混组合梁斜拉桥主梁双节段循环施工工法是一种用于钢-混组合梁斜拉桥主梁施工的工法。

该工法具有独特的施工特点和工艺原理，能够适应各种复杂工程条件，并且在施工过程中能够确保施工安全和质量。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点钢-混组合梁斜拉桥主梁双节段循环施工工法的特点主要有以下几点：1. 采用钢-混组合梁结构，充分利用钢材和混凝土的优势，使梁体的承载能力更大、刚度更高。

2. 主梁采用双节段循环施工工法，可使施工进度更加快速，提高施工效率。

3. 施工过程中采用多种技术措施，保证主梁的准确定位和精确施工。

4. 通过施工阶段的优化调整，降低工程施工难度和风险。

5. 采用模块化设计，方便施工和维护。

三、适应范围钢-混组合梁斜拉桥主梁双节段循环施工工法适用于各种规模的斜拉桥主梁施工，尤其适用于大跨度、大荷载、地形复杂的斜拉桥。

该工法适应范围广，能够满足不同桥梁工程的要求。

四、工艺原理钢-混组合梁斜拉桥主梁双节段循环施工工法的工艺原理是通过采用钢材与混凝土的组合结构，使主梁具有较高的承载能力和刚度，能够满足桥梁工程的要求。

在具体施工过程中，采取一系列的技术措施，如精确定位、模板支撑、预制模块安装等，保证施工过程的准确性和精确性。

通过双节段循环施工工法，可以快速推进施工进度，提高施工效率。

五、施工工艺钢-混组合梁斜拉桥主梁双节段循环施工工法的施工工艺按照如下流程进行：1. 搭建桥台脚手架和悬挑梁脚手架，保证施工安全。

2. 完成地钢结构的制作和安装，确保地钢的准确支撑和定位。

3. 进行主梁钢构件的焊接和预应力拉筋的张拉。

4. 钢梁预应力锚固和混凝土浇注。

5. 安装挂篮和模板，进行第一节段的混凝土浇筑。

6. 拆除模板和挂篮，移动至下一段进行下一节段的混凝土浇筑。

斜拉桥施工流程斜拉桥是一种现代化的大型桥梁结构，它采用了斜拉索来支撑主跨结构，具有结构美观、跨度大、自重轻、抗风能力强等特点。

斜拉桥的施工过程复杂而精密，需要严格按照流程进行，下面将为大家详细介绍斜拉桥的施工流程。

1. 基础施工。

斜拉桥的基础是整个桥梁结构的基础，基础施工是斜拉桥施工的第一步。

首先进行地基处理，包括挖土、夯实等工作，然后进行基础桩的打设，根据设计要求进行混凝土浇筑，最后进行基础的固结和检查。

2. 主塔施工。

主塔是斜拉桥的标志性结构，主塔的施工需要精准的测量和施工工艺。

首先进行主塔的模板搭设，然后进行钢筋的绑扎和混凝土浇筑，最后进行主塔的拆模和表面处理。

3. 主梁制作和安装。

主梁是斜拉桥的承载结构，主梁的制作需要在工厂进行，包括钢材的切割、焊接和表面处理。

制作完成后，进行主梁的运输和安装，需要使用大型吊车和专业人员进行操作。

4. 斜拉索张拉。

斜拉桥的斜拉索是支撑主梁的重要部分，斜拉索的张拉需要精密的计算和施工工艺。

首先进行斜拉索的吊装和固定，然后进行张拉工作，根据设计要求进行张拉力的调整和固定。

5. 路面铺设。

斜拉桥的路面铺设是最后的施工步骤，需要进行路面的清理和平整，然后进行沥青或混凝土的铺设，最后进行路面的线条和标志的绘制。

6. 完工验收。

斜拉桥施工完成后，需要进行完工验收，包括结构的安全性和稳定性检查，斜拉索的张拉力检测，路面的平整性和耐久性检测等。

只有通过了完工验收，斜拉桥才能正式投入使用。

以上就是斜拉桥施工的基本流程，斜拉桥作为一种复杂的大型桥梁结构，需要严格按照流程进行施工，确保斜拉桥的安全性和稳定性。

希望以上内容能够对大家有所帮助，谢谢阅读。

—113—《装备维修技术》2021年第3期1 斜拉桥简介斜拉桥结构组成：由塔（索塔）、梁（主梁）、索（斜拉索）三部分组成的组合结构。

斜拉桥的特点：斜拉桥是一种主梁、主塔受压为主，拉索受拉的桥梁。

斜拉桥采用斜拉索来支承主梁，使主梁变成多跨支承连续梁，从而降低主梁高度、增大跨度。

并且斜拉索对桥跨结构的混凝土主梁产生有利的压力，改善了主梁的受力状态。

结构体系：漂浮体系—塔墩固结、塔梁分离；半漂浮体系—塔墩固结、塔梁分离、主梁在塔墩上设置竖向支撑；塔梁固结体系—塔梁固结并支撑在塔墩上刚构体系—塔、墩、梁固结。

索塔按材料分：混凝土索塔、钢塔、钢混凝土塔按结构分：有单柱式、双柱式、门架式、倒Y 形、A 字形、H 形、钻石形、异形（拱形、鹅塔形、V 形）主梁按材料分：混凝土、钢主梁、钢混凝土结（叠）合梁；钢混凝土混合梁；按结构形式分：板式、箱形、双主肋断面斜拉索按材料分：平行钢丝斜拉索、钢绞线斜拉索按索面分：单索面、双索面、三索面按拉索布置分：扇形、竖琴形、星形2 结合梁斜拉桥受力特点（1）钢主梁或组合梁重量较轻.跨越能力强，而混凝土主梁自重大、刚度高，钢材和混凝土两种材料的在横桥和纵桥向的合理使用，充分发挥了各自的优势，加强了对建设条件的适应能力，改善了结构体系的受力性能，大大的优化了工程经济性。

（2）混合体系斜拉桥边跨一般设置多个辅助墩，可大大增加边跨主梁的刚度，减小活荷载作用下边跨挠曲对中跨的影响，进而使中跨主梁的拉索索力变幅减小显著，从而增强了拉索的抗疲劳影响。

同时边跨主梁密布的斜拉索，使混凝土主梁受力更接近于多支点弹性支承连续梁，可进一步减少预应力筋的配置。

（3）斜拉桥主梁存在2处钢-混结合部，钢-混结合部位置的选择需要考虑结构受力、施工及经济性三方面综合决定。

（4）混合体系斜拉桥中跨采用钢梁或组合梁，跨度大，刚度相对较小，施工期间的线型需要予以特别精确的计算：边跨采用混凝土梁，结构刚度大，施工期间各种外界因素对其线型影响小，但对内力影响较大。

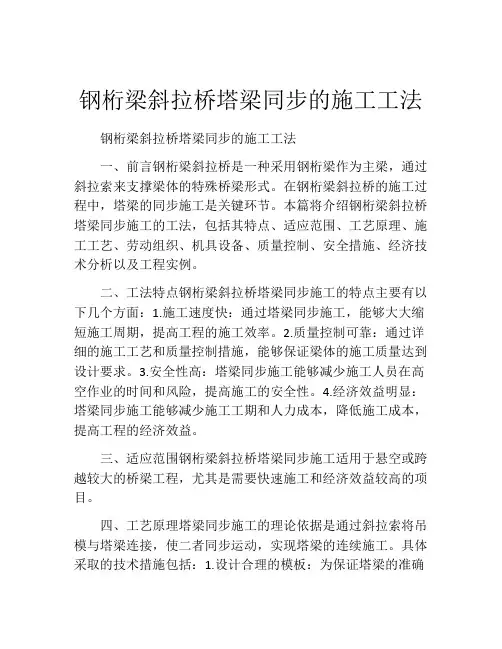

钢桁梁斜拉桥塔梁同步的施工工法钢桁梁斜拉桥塔梁同步的施工工法一、前言钢桁梁斜拉桥是一种采用钢桁梁作为主梁，通过斜拉索来支撑梁体的特殊桥梁形式。

在钢桁梁斜拉桥的施工过程中，塔梁的同步施工是关键环节。

本篇将介绍钢桁梁斜拉桥塔梁同步施工的工法，包括其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点钢桁梁斜拉桥塔梁同步施工的特点主要有以下几个方面：1.施工速度快：通过塔梁同步施工，能够大大缩短施工周期，提高工程的施工效率。

2.质量控制可靠：通过详细的施工工艺和质量控制措施，能够保证梁体的施工质量达到设计要求。

3.安全性高：塔梁同步施工能够减少施工人员在高空作业的时间和风险，提高施工的安全性。

4.经济效益明显：塔梁同步施工能够减少施工工期和人力成本，降低施工成本，提高工程的经济效益。

三、适应范围钢桁梁斜拉桥塔梁同步施工适用于悬空或跨越较大的桥梁工程，尤其是需要快速施工和经济效益较高的项目。

四、工艺原理塔梁同步施工的理论依据是通过斜拉索将吊模与塔梁连接，使二者同步运动，实现塔梁的连续施工。

具体采取的技术措施包括：1.设计合理的模板：为保证塔梁的准确施工，需要设计合理的模板结构，并确保模板的稳定性和刚度。

2.优化的斜拉索布置：斜拉索的布置需要准确计算，使得塔梁在施工过程中能够保持平衡，并且有足够的施工空间。

3.合理的施工步骤和工艺：通过制定合理的施工步骤和工艺，可以确保塔梁的同步施工无误。

4.合适的施工设备使用和操作：正确选择和操作施工设备，可以保证施工的顺畅进行。

五、施工工艺钢桁梁斜拉桥塔梁同步施工的工艺包括以下几个施工阶段：1.模板安装：安装塔梁模板并进行调整和校验。

2.混凝土浇筑：在模板内部进行混凝土的浇筑，确保塔梁的强度和稳定性。

3.脱模和清理：混凝土达到强度要求后，进行脱模和清理工作。

4.斜拉索布置：施工人员安装斜拉索，并调整至合适的拉力。

结构设计知识：结构设计中的斜拉桥原理斜拉桥是一种采用钢索拉拔承载荷载的桥梁结构，是桥梁工程中一种非常常见的结构形式。

其大跨度、美观、安全、经济的特点，使得斜拉桥成为了现代化城市中最具有标志意义的建筑之一。

1.斜拉桥的定义斜拉桥是一种悬臂式桥梁结构，其主跨在一侧支撑，另一侧通过斜拉索将荷载传递到支撑侧。

斜拉索与主梁之间以倾角拉伸，使得主梁受力形成压弯、斜拉索受力形成拉伸，从而达到桥梁结构整体的稳定。

2.斜拉桥的原理（1）力学原理：斜拉桥的传力方式为张索承载，传递的力主要集中在索的上沿，支点处受力的剪力、正弯矩、剪力与正剪力的作用远小于横梁的。

同时，也避免了对斜拉索产生任何的损伤。

（2）优点：斜拉桥主跨悬空，岸塔占用地面较小，有利于提高航道和涉水公路的通行条件。

（3）视觉效果：斜拉桥在结构性上和造型美观上都表现良好，有时候设计师的创意在构造中受较小影响，以达到更好的视觉效果。

3.斜拉桥的结构形式（1）桥面梁：一般采用钢结构桁架梁、钢箱梁桥、钢混合结构。

斜拉桥采用桁架梁结构时，高强度钢材的使用量越来越大，优点是自重可控，安装高效、需要空间小等。

（2）索：斜拉桥使用的索材料一般是钢材，经过拉伸后可以达到较大的抗弯能力。

索一般分成主索和斜拉索两种，其中主索是跨越主桥墩的长索，通过桥墩支撑节点和钢支座进行传力；斜拉索则是连接主索和桥面梁，起到将荷载转移至主梁的作用。

（3）塔：斜拉桥中的塔起到支撑主索、斜拉索的作用，是斜拉桥中非常重要的组成部分。

塔的数量以两个为基本单位，每个塔都有稳固的支撑基础，可以承受相应的荷载。

（4）锚固：索以特制的锚固方式固定在主梁和塔上，固定具有可拆卸性和可调节性，方便调整索的张拉度和锚固位置。

4.斜拉桥的设计原则（1）主跨采用大跨度，力度平衡的设计原则，塔和索的高度要使斜拉力的夹角较大，达到均衡受力。

（2）合理分配斜拉索的长短，使得受拉索、主索、撑杆处于最佳受力状态。

（3）锚固点的布置应使得索材料受力均匀，防止应力集中而产生的材料劣化和疲劳断裂。

钢混组合梁斜拉桥设计标准钢混组合梁斜拉桥是一种常见的桥梁结构，具有承载能力强、耐久性好等优点，被广泛应用于公路、铁路等交通建设领域。

为了确保斜拉桥的设计安全可靠，需要按照一定的标准进行设计。

本文将针对钢混组合梁斜拉桥的设计标准进行详细介绍。

1. 结构设计标准：钢混组合梁斜拉桥的结构设计应符合相关桥梁设计规范，如《公路钢筋混凝土桥梁设计规范》（GB 50010-2010）、《铁路钢筋混凝土桥梁设计规范》（TB 10002-2013）等。

设计时需考虑桥梁的跨度、荷载、地质条件等因素，以确保桥梁的结构安全可靠。

2. 斜拉索设计标准：斜拉桥的斜拉索起着承受桥梁荷载的重要作用，其设计应符合相关规范，如《钢桥设计规范》（JTG/T B02-01-2014）等。

斜拉索的选用应根据桥梁跨度、设计荷载、风荷载等因素进行计算，确保斜拉索的受力合理，不发生断裂或拉伸过大的情况。

3. 钢混组合梁设计标准：钢混组合梁是斜拉桥的主要组成部分，其设计应符合相关规范，如《公路钢筋混凝土桥梁设计规范》（GB 50010-2010）、《钢桥设计规范》（JTG/T B02-01-2014）等。

设计时需考虑梁的截面形状、受力性能、材料的使用等因素，以确保梁的强度、刚度和稳定性满足设计要求。

4. 荷载设计标准：斜拉桥设计中需要考虑不同类型的荷载，包括静荷载、动荷载和临时荷载等。

静荷载主要包括自重、桥面荷载、人行荷载等；动荷载包括车辆荷载、列车荷载等；临时荷载包括施工荷载等。

荷载设计应符合相关规范，如《公路桥梁荷载标准》（JTJ 028-2019）、《铁路桥梁荷载标准》（TB 10001-2017）等。

5. 抗震设计标准：地震是一个重要的设计考虑因素，钢混组合梁斜拉桥设计应符合相关抗震设计规范，如《建筑抗震设计规范》（GB 50011-2010）、《公路钢筋混凝土桥梁抗震设计规范》（GB 50201-2015）等。

抗震设计应考虑桥梁的地震烈度、地质条件、结构特点等因素，确保桥梁在地震发生时能够保持安全稳定。

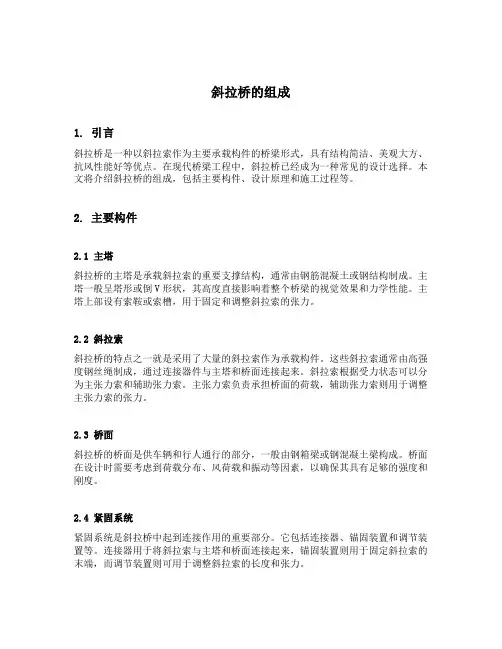

斜拉桥的组成1. 引言斜拉桥是一种以斜拉索作为主要承载构件的桥梁形式，具有结构简洁、美观大方、抗风性能好等优点。

在现代桥梁工程中，斜拉桥已经成为一种常见的设计选择。

本文将介绍斜拉桥的组成，包括主要构件、设计原理和施工过程等。

2. 主要构件2.1 主塔斜拉桥的主塔是承载斜拉索的重要支撑结构，通常由钢筋混凝土或钢结构制成。

主塔一般呈塔形或倒V形状，其高度直接影响着整个桥梁的视觉效果和力学性能。

主塔上部设有索鞍或索槽，用于固定和调整斜拉索的张力。

2.2 斜拉索斜拉桥的特点之一就是采用了大量的斜拉索作为承载构件。

这些斜拉索通常由高强度钢丝绳制成，通过连接器件与主塔和桥面连接起来。

斜拉索根据受力状态可以分为主张力索和辅助张力索。

主张力索负责承担桥面的荷载，辅助张力索则用于调整主张力索的张力。

2.3 桥面斜拉桥的桥面是供车辆和行人通行的部分，一般由钢箱梁或钢混凝土梁构成。

桥面在设计时需要考虑到荷载分布、风荷载和振动等因素，以确保其具有足够的强度和刚度。

2.4 紧固系统紧固系统是斜拉桥中起到连接作用的重要部分。

它包括连接器、锚固装置和调节装置等。

连接器用于将斜拉索与主塔和桥面连接起来，锚固装置则用于固定斜拉索的末端，而调节装置则可用于调整斜拉索的长度和张力。

3. 设计原理3.1 受力分析在设计斜拉桥时，需要进行详细的受力分析。

首先要确定主塔受到的竖向荷载和水平荷载，并根据这些荷载计算出主塔所需的抗倾覆稳定性能。

然后要确定斜拉索所承受的水平张力和垂直张力，并根据这些张力计算出斜拉索的截面积和材料强度。

3.2 模型设计在确定了受力分析结果后，需要进行桥梁的模型设计。

模型设计包括主塔形状的确定、斜拉索布置的确定以及桥面结构的设计等。

在模型设计中，需要考虑到桥梁的美观性、结构性能和施工可行性等因素。

3.3 斜拉索调整斜拉桥在施工过程中需要进行斜拉索的调整和张力控制。

调整斜拉索可以通过改变连接器件的位置或采用调节装置来实现。

斜拉桥主梁施工方法简介摘要：本文较为详细介绍了斜拉桥的结构构成、施工分段、斜拉桥主梁施工方法和各个方法的进度与经济关系。

斜拉桥的施工包括桥（墩）塔施工、主梁施工、斜拉索制作与安装三大部分，其中桥塔的施工一般采用爬模施工，斜拉索制作与安装各桥大体相同，而根据不同的施工设备条件、施工坏境、经济水平等影响，主梁的施工方法各个桥不同，甚至在同一个桥上也采用不同的施工方法分段施工。

因此本文从斜拉桥主梁不同的施工方法：支架法、顶推法、平转法、悬臂浇筑法、悬臂拼装法、短线法预制梁、混合法七种方法来介绍斜拉桥主梁的施工。

关键词：主梁施工，施工方法斜拉桥是一种由塔、梁和两端分别锚固在塔和梁上的拉索三种基本构件组成的组合桥梁结构体系，三种基本承载构件以不同的方式影响总体结构的性能。

与其他体系的桥梁相比，由于拉索的支承，斜拉桥主梁具有跨越能力大、梁的建筑高度小和借助拉索的预应力对主梁内力进行调整等特点。

从斜拉桥的构成特点知，其主梁、拉索、索塔及纵横联结系共同受力，形成一高次超静定的空间结构体系。

斜拉桥属于缆索承重桥梁，其施工包括桥（墩）塔施工、主梁施工、斜拉索制作与安装三大部分。

众多的桥梁结构中，从造型上、体系上、构造上最富有变化的莫过于斜拉体系桥梁。

按照立面布置的不同，斜拉桥分为独塔结构、双塔结构或多塔结构。

斜拉桥主梁常用的有箱形梁、双主梁（Ⅱ梁）以及板梁等。

斜拉桥的施工方法是多种多样的，根据国内外的工程实践，斜拉桥基础、墩台和索塔施工与其他桥形基本相同，但上部结构主梁的施工有其特殊性。

斜拉桥主梁施工可采用的施工方法包括支架法、顶推法、转体法、悬臂浇筑和悬臂拼装等。

一般大跨径斜拉桥上部主梁主要采用悬臂浇筑或悬臂拼装的施工方法，对于中小跨径的斜拉桥，可根据桥址处的地形条件和结构本身的特点，采用支架法、顶推法或平转法等。

混凝土斜拉桥常用悬臂施工法，也有支架浇筑法、纵向顶推和平转施工等方法。

钢主梁斜拉桥则主要是悬臂拼装法。

斜拉桥钢桁梁悬臂施工架设方案及工艺一、项目背景这座斜拉桥，横跨两岸，如同一道彩虹，连接着城市的繁华与宁静。

作为项目总负责人，我已经构思了无数个施工方案，但每一次都力求创新与完善。

今天，就让我们聚焦在这座桥的钢桁梁悬臂施工上，探讨一种高效、安全的架设方案。

二、施工目标我们的目标很明确：确保钢桁梁悬臂施工的顺利进行，提高施工效率，降低安全风险，打造高品质的桥梁工程。

三、施工准备1.施工队伍：挑选经验丰富、技术过硬的施工队伍，进行严格的安全培训。

2.施工材料：确保所有材料符合国家质量标准，特别是钢桁梁的质量，必须严格把关。

3.施工设备：检查所有施工设备，确保其正常运行，尤其是悬臂吊车等关键设备。

四、施工步骤1.施工前期（1）现场勘测：对施工现场进行详细勘测，了解地形地貌、地质条件，为后续施工提供数据支持。

（2）施工方案制定：根据勘测数据，制定详细的施工方案，包括施工流程、施工方法、安全措施等。

2.施工中期（1）基础施工：按照设计方案，进行桥墩、桥台等基础施工，确保基础牢固。

（2）钢桁梁制作：在工厂内完成钢桁梁的制作，确保其尺寸、形状符合设计要求。

（3）钢桁梁运输：采用专业运输车辆，将钢桁梁安全运至施工现场。

（4）钢桁梁架设：采用悬臂吊车，将钢桁梁准确、平稳地架设到预定位置。

3.施工后期（1）焊接连接：对钢桁梁进行焊接连接，确保其整体稳定性。

（2）桥面施工：在钢桁梁上铺设桥面板，完成桥面施工。

（3）装饰装修：对桥梁进行装饰装修，提升桥梁美观度。

五、施工难点及解决方案1.施工难点：钢桁梁架设过程中，如何保证其平稳、准确就位。

解决方案：采用高精度的测量仪器，实时监测钢桁梁的位置，确保其准确就位。

2.施工难点：焊接连接过程中，如何保证焊接质量。

解决方案：选用经验丰富的焊接工人，采用先进的焊接设备，严格把控焊接质量。

六、施工安全措施1.安全培训：对所有施工人员进行安全培训，提高他们的安全意识。

2.安全防护：在施工现场设置安全防护设施，如安全网、防护栏等。

斜拉桥钢主塔施工工艺工法（QB/ZTYJGYGF-QL-0604-2011）天津建设工程有限公司董喆王大永1 前言钢塔及斜拉索安装采用支架搭设法，根据钢塔倾斜角度及主塔高度搭设支架，支架采用阶梯形式，塔吊进行吊装，逐段拼装。

钢塔各部件采用400吨履带吊进行吊装，逐节拼装焊接。

在安装完中塔第三节后进行斜拉索的安装，依次往上逐道进行安装，斜拉索前后各9道，对称布置。

为了将团泊新桥钢主塔斜拉桥安装的成功经验推而广之，经总结和提炼，制定了本工艺工法，为今后类似结构施工提供参考或借鉴。

2 工艺工法特点采用塔吊、履带吊配合，支架法安装主塔及斜拉索，主要特点有：2.1 钢管支架搭设方便快捷，大大提高了工作效率；2.2 钢管支架刚度大，不易变形，提高主塔定位的精度；2.3 塔吊、履带吊配合，提高机械利用率，降低施工成本；3 适用范围本工艺工法适用于钢主塔斜拉桥施工。

4 主要技术标准4.1《公路桥涵施工技术规范》（JTG/TF50-2011）4.2《钢结构工程施工质量验收规范》（GB50205-2001）4.3设计图纸、合同文件。

5 施工方法根据图纸进行钢主塔厂内加工，主塔加工完成后进行厂内试拼，合格后运输到现场。

主塔分阶段编号运输到现场后再进行试拼，防止在运输过程中产生变形。

主塔位置搭设钢管支架，支架搭设采用塔吊吊装，支架搭设完成后利用400T履带吊进行主塔铰支座安装、下塔安装，中塔分节段吊装、定位焊接，安装到第三节段中塔以后开始同步斜拉索安装，中塔安装完成后对斜拉索随即安装完成，最后进行上塔安装。

6 工艺流程及操作要点6.1施工工艺流程施工工艺流程图见图1：图1 钢主塔施工工艺流程图6.2 操作要点6.2.1 施工准备1 风、水管、电线敷设、施工便道、施工场地布置，机械设备、人员配置、材料准备、修建防排水设施、修建环保、水保设施。

提前准备主塔现场预拼装场，预拼装平台。

2 根据设计资料详细分析了解工程地质、当地水文地质情况，制定合理的施工方案和施工措施，制定施工监控量测方案及沉降观测计划。

斜拉桥的结构形式、原理及发展斜拉桥又称斜张桥，是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是由承压的塔、受拉的索和承弯的梁体组合起来的一种结构体系。

其可看作是拉索代替支墩的多跨弹性支承连续梁。

其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。

斜拉桥由索塔、主梁、斜拉索组成。

一、结构斜拉桥(cable stayed bridge)作为一种拉索体系，比梁式桥的跨越能力更大，是大跨度桥梁的最主要桥型。

斜拉桥是由许多直接连接到塔上的钢缆吊起桥面，斜拉桥由索塔、主梁、斜拉索组成。

索塔型式有A型、倒Y型、H型、独柱，材料有钢和混凝土的。

斜拉索布置有单索面、平行双索面、斜索面等。

第一座现代斜拉桥是1955年德国DEMAG公司在瑞典修建的主跨为182.6米的斯特伦松德（Stromsund）桥。

目前世界上建成的最大跨径的斜拉桥为俄罗斯的俄罗斯岛大桥，主跨径为1104米,于2012年7月完工。

斜拉桥是将梁用若干根斜拉索拉在塔柱上的桥。

它由梁、斜拉索和塔柱三部分组成。

斜拉桥是一种自锚式体系，斜拉索的水平力由梁承受。

梁除支承在墩台上外，还支承在由塔柱引出的斜拉索上。

按梁所用的材料不同可分为钢斜拉桥、结合梁斜拉桥和混凝土梁斜拉桥。

2013年已建成的斜拉桥有独塔、双塔和三塔式。

以钢筋混凝土塔为主。

塔型有H形、倒Y形、A形、钻石形等。

斜拉索仍以传统的平行镀锌钢丝、冷铸锚头为主。

钢绞线斜拉索在汕头石大桥采用。

钢绞线用于斜拉索，无疑使施工操作简单化，但外包PE的工艺还有待研究。

斜拉桥的钢索一般采用自锚体系。

开始出现自锚和部分地锚相结合的斜拉桥，如西班牙的鲁纳（Luna）桥，主桥440m；我国湖北郧县桥，主跨414m。

地锚体系把悬索桥的地锚特点融于斜拉桥中，可以使斜拉桥的跨径布置更能结合地形条件，灵活多样，节省费用。

斜拉桥的施工方法：混凝土斜拉桥主要采用悬臂浇筑和预制拼装；钢箱和混合梁斜位桥的钢箱采用正交异性板，工厂焊接成段，现场吊装架设。

斜拉桥钢结构施工方案1. 引言斜拉桥是一种桥梁结构形式，具有优良的抗风性能和美观的外观，逐渐在世界各地得到广泛应用。

钢结构是斜拉桥常用的结构材料，因其高强度、轻量化和容易加工的特点，适用于大跨度和重载桥梁。

本文将详细介绍斜拉桥钢结构施工方案，包括基础施工、主梁制造与安装、斜拉索制作与张拉、主塔制作与安装等内容。

2. 基础施工斜拉桥的基础是确保整个桥梁结构牢固稳定的关键。

在进行基础施工前，需要进行地质勘察，确定地基承载力和地下水位等信息。

基础施工包括地基开挖、地基处理、桩基施工等步骤。

地基开挖要求精确控制尺寸和坡度，以确保桥梁的水平度和纵向坡度符合设计要求。

地基处理包括填土加固和地基加固等工序，以提高地基承载力。

桩基施工是为了增加地基的稳定性和承载力，一般采用钢管桩或钢筋混凝土桩。

3. 主梁制造与安装主梁是斜拉桥的重要组成部分，承载车辆和行人的重量。

主梁制造一般在工厂进行，包括钢板切割、焊接、锯齿板制作等工序。

制造过程中要严格控制材料的质量和尺寸，确保主梁的强度和稳定性。

主梁安装是将制造好的主梁运输到现场，并进行合理的安装。

安装过程中，需要使用起重机械将主梁吊装到预定位置，并进行准确定位和固定。

同时，要进行力学稳定性分析和施工安全评估，确保主梁在使用过程中的稳定性和安全性。

4. 斜拉索制作与张拉斜拉桥的特点之一是采用斜拉索来支撑主梁和分担荷载。

斜拉索的制作是在工厂进行的，一般采用高强度的钢丝绳或钢缆。

制作时要按照设计要求进行弯曲、锚固和张拉等操作。

斜拉索的张拉是在主塔和主梁之间进行的。

张拉前需要进行预应力计算和调整，以保证斜拉索的力学性能。

张拉过程中要进行力和位移的监测，确保斜拉索的张拉力和位置满足设计要求。

5. 主塔制作与安装主塔是斜拉桥的支撑结构，用于承受主梁和斜拉索的力。

主塔的制作一般在工厂进行，包括钢管切割、焊接、喷涂等工序，以保证主塔的强度和稳定性。

主塔安装是将制作好的主塔运输到现场，并进行合理的安装。
