流量计累积量复位

流量计简明操作
1：累加器复位
主菜单页位置→按E→进入功能矩阵→按+/-→选择累积器→按E→计入累积器块→按E→进入累积器1组→→一直按E,到出现累积器复位→按E→按+/-,都选是→同时按+，-3秒，返回主菜单页位置。

2：更改瞬时流量、累积量单位
1，瞬时流量单位更改
主菜单页位置→按E→进入功能矩阵→按+/-→选择人机界面→按E进入人机界面→按+/-选择主显示行→按E进入→按+/-选择体积流量或质量流量→按E确认。

2，累积量单位更改
主菜单页位置→按E→进入功能矩阵→按+/-→选择累积器→按E
→进入累积器块→按E→进入累积器1组→按+/-选择体积流量或质量流量→按E确认。

注：1，流量计更改参数需要输入密码，本仪表的密码为“83”。

.
2，仪表要有专人操作，非操作人员请勿操作仪表，以免误更改参数。

3，专物专用，如介质无需测量，则不要经过流量计。

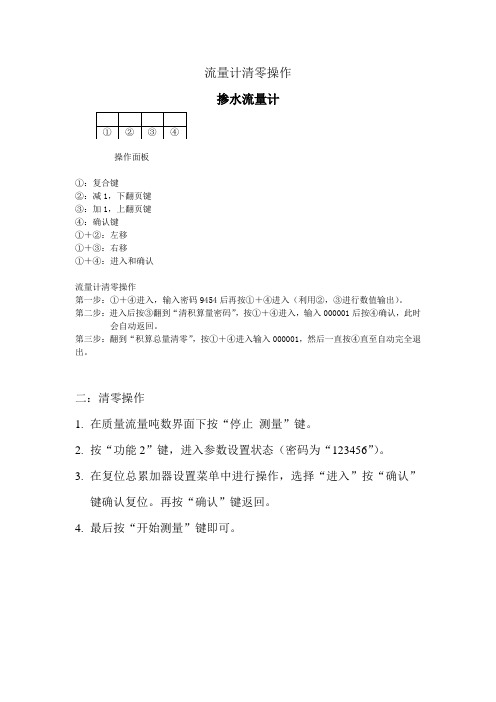

流量计清零操作
掺水流量计
操作面板
①：复合键
②：减1，下翻页键
③：加1，上翻页键
④：确认键
①＋②：左移
①＋③：右移
①＋④：进入和确认
流量计清零操作
第一步：①＋④进入，输入密码9454后再按①＋④进入（利用②，③进行数值输出）。

第二步：进入后按③翻到“清积算量密码”，按①＋④进入，输入000001后按④确认，此时会自动返回。

第三步：翻到“积算总量清零”，按①＋④进入输入000001，然后一直按④直至自动完全退出。

二：清零操作
1.在质量流量吨数界面下按“停止测量”键。

2.按“功能2”键，进入参数设置状态（密码为“123456”）。

3.在复位总累加器设置菜单中进行操作，选择“进入”按“确认”
键确认复位。

再按“确认”键返回。

4.最后按“开始测量”键即可。

电磁流量计操作方法
1、检查流量计并调整流量计流量归零，具体步骤为：
1)、将电磁流量计的管道中充满介质（工艺水），关闭电磁流量计两端的阀门，使介质在管道中处于满管静止状态。

2）、进入电磁流量计转换器菜单，参照电磁流量计使用说明书查看各菜单内容是否符合初始设定（不能排除电磁流量计在使用中被其他人员将参数调整），并将流量零点修正为±0.0000。

2、全部开启进水阀门，保证管道中工艺水充满管道和流量计。

3、半开进入反应釜内出水阀，保证工艺水经过管道和流量计流速正常。

4、观察瞬时流量计量变化，如果平稳可以逐步开大出水阀。

5、每月对流量计计量进行核准，如出现偏差较大应通知机修清洁电极，并检查电极有没有损伤。

该资料仅供参考，若有异议，请以随设备附带的操作手册为准 10系列电磁流量计累积流量设置和复位
按键控制
键，键 同时按
键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时按键取消数据输入。

按进入菜单，按键找到TOTALIZER （累积流量）
输入密码：0010，也可以直接输入“10”，当从左向右数第三个“*”号变成回车键后按“E ”确认就可。

进入累积流量菜单
累积值
溢流值 累积流量复位
密码：0010累积流量单位
修改成：YSE 复位
重新确认复位
累积流量数字最多7位浮点数组成，可以使用功能作为溢流值来观察更高的数值（>9,999,999），有效数值是OVERFLOW 功能的累积量加上SUM 功能的数值。

举例：
OVERFLOW 溢流数值：2E7dm3 (= 20,000,000 dm3)
"SUM"功能上数值 = 196,845 dm3
有效总累积数值= 20,196,845 dm3。

项目：流量计的流量校正一、实验目的1. 了解几种常用流量计的构造、工作原理和主要特点。

2. 掌握流量计的标定方法。

3. 了解节流式流量计流量系数C 0随雷诺数Re 的变化规律、流量系数C 0的确定方法。

学习合理选择坐标系的方法。

4.学会流量计的校正方法。

5.通过孔板流量计孔流系数的测定，了解孔流系数的变化规律。

二、实验内容1. 通过实验室实物和图像，了解孔板流量计、转子流量计、涡轮流量计的构工作原理。

2. 测定孔板流量计和转子流量计的流量标定曲线。

3. 测定孔板流量计的雷诺数Re 和流量系数C 0的关系。

三、基本原理孔板流量计是最常用的一种利用测定流体的压差来确定流体流量的流量测量仪表。

根据伯努利方程式，管路中流体的流量与压差计读数的关系为：流量计的孔流系数确定以后，就可根据上式，由压差计读数来确定流量。

流量计的校正就是要确定孔板流量计的孔流系数。

影响孔板流量计孔流系数的因素很多，如流动过程的雷诺数、孔口面积与管道面积比、测压方式、孔口形状及加工光洁度、孔板厚度和管壁粗糙度等。

对于测压方式、结构尺寸、加工状况等均已规定的标准孔板，当实验装置确定，m 确定， 测定过程中，用基准流量计测定管路中的流量，用压差计测定孔板前后的压差，即可通过①式求出值。

转子流量计和孔板流量计测量的都是体积流量，目前测定体积流量的流量计主要分为：节流式（压差式）、转子式、涡轮式等。

ρρρρgRA C p p A C V A b a s )(2)(20000-=-=),(0m R f C e =管道面积孔口面积=m )(0e R f C =转子流量计通过改变流通面积的方法测量流量。

转子流量计具有结构简单、价格便宜、刻度均匀、直观、量程比大、使用方便、能量损失少等特点。

孔板流量计是节流式流量计的一种，节流式流量计是利用液体流经节流装置时产生压力差而实现压力测量的。

它通常是由能将被测流量转化成压力信号的节流元件（如孔板、喷嘴等）和测量压力差的压差计组成。

质量流量计回零所满足的条件说到质量流量计的回零，这可是个让人觉得挺神奇的话题。

想象一下，一台机器安安静静地工作，突然间，它要重新归零，就像一场大戏的开场白。

嘿，别小看这回零的过程哦，它可是有讲究的呢！设备要在一个稳定的环境下。

这就像我们吃饭，得找个不打扰的地方才能享受美味，对吧？如果周围的条件不稳定，那质量流量计的“耳朵”就会听到很多杂音，真是让人哭笑不得。

再说了，流体的状态也得搞清楚。

像水流、气体流动这些，各有各的脾气。

如果流体在震荡，质量流量计就很可能一头雾水，根本无法准确地判断自己要回到哪里。

这就像是你在吵闹的饭店里点菜，服务员听不清你的要求，结果你只好饿着肚子等上个半天。

没错，流体的稳定性非常重要，它能直接影响到回零的精确度。

温度和压力也是不容忽视的“小角色”。

你想啊，天气太热或太冷，流体的性质就会变得有点“任性”。

压力一高一低，质量流量计就像个小孩子，情绪波动得厉害。

大家应该都听过“温故而知新”，在这个时候，设备得重新校准，以确保流量计能在最佳状态下工作。

就像你复习功课一样，得把之前学的都过一遍，才能考出好成绩。

你可能会问，怎么知道这回零的过程是成功的呢？这时候，设备的自我检查功能就派上用场了。

它像个细心的老师，仔细审查每一个细节，看看是不是所有参数都回到了“零”的起点。

如果检测到异常，那可得小心了，可能就得重新来过。

就像我们在做蛋糕，出错了可别想着将就，重做才是王道。

对了，回零的时间也不能忽视。

设备回零的过程不能拖拖拉拉，要快准狠。

想想看，如果你在赶着去上班，结果路上遇到堵车，那可真是让人抓狂。

质量流量计也是，必须迅速完成回零，才能尽快投入工作。

这就像玩游戏，若是卡住了，整个节奏就会被打乱，玩得再开心也不够畅快。

说到这里，咱们得提提维护了。

定期对质量流量计进行检查和维护，绝对是个聪明的选择。

这就像咱们得定期去看医生，预防大于治疗嘛。

你不想等到设备出问题时才去折腾吧？那时候可就真是“亡羊补牢”了。

质 量 流 量 计 问 答镇海炼化公司仪表控制部 华宣南编者按:质量流量计在我公司的对外贸易计量和公司内部计量中有着广泛的应用,为了使大家对质量流量计有更深入的了解。

在此我们编写了部份质量流量计问答，这些问答涉及到一些质量流量计的正常使用问题,可以作为流量计维护人员和技术人员作参考。

1、Micro Motio ｎ 的质量流量计主要有哪些型号,各有什么特点？答:Micro Ｍo ｔｉｏｎ 的质量流量计主要产品规格有D 型，E 型、R 型、B 型等几种规格,Ｄ型质量流量的主要特点是测量精度可以达到0.2级，被测介质的最高温度可达到204℃,测量管的公称通径为０。

00６”至6”，测量的最大流量可以达到680t/h,最小流量为２７K ｇ/h ，是流量计家族中可以测量流量范围最大的流量计,该流量计测量精度较高,价格合理,是使用较广泛的一种流量计。

可以广泛应用于工厂内部计量和贸易计量。

E 型质量流量计的的主要特点是测量精度高(0。

1级)，测量管的公称通径为0。

0０１”至４＂,其中CMF4００流量计可测量的最大流量为0～5４5０0Kg/h,而ＣMF010流量计的测量范围仅为0～82 K ｇ/h ，Ｅ型流量计是作为国际和国内贸易计量的首选流量计。

也是Ｍｉc ｒｏ M ｏt ｉon 的流量计家族中测量精度最高的流量计，测量流量范围仅次于D 型流量计。

R 型质量流量计是一种一体型流量计,它具有安装方便和安全可靠等特点，但其测量精度为0。

5级，被测介质的温度范围为—40至１25℃，测量管的公称通径为0。

025”至1”，测量最大流量为1６３2５Kg/ｈ,它的主要特点是经济实惠,可以广泛应用于工厂内部计量，Ｂ型质量流量计可以根据需要配装成一体型和分体型，精度０。

2级，一体型流量计被测温度可以达到12５℃，分体型流量计被测温度可达１50℃,测量管的公称通径为0。

０25”至2”,其中Ｆ20０糸列质量流量计测量流量范围可达435５０ Kg/h ．上述这些流量计的测量管材质有316S 及哈氏合金等,可以根据需要选用。

质量流量计现场单次累计量复零操作说明一、显示器的基本使用方法Scroll 和Select按钮是红外线光敏探测器。

要按其中任一个按钮，你只要碰到按钮前的玻璃或将手指移到离按钮足够近的上方触发探测器。

每次按钮按下，按钮动作指示器都会闪一次红光。

被测变量行按钮动作指示器Scroll(滚动)按钮当前值测量单位Select(选择)按钮二、操作步骤：计量人员在准备发船前一刻钟执行此操作，完成后通知运营部门进行监控记录具体如下：Ⅰ用显示器复位质量累积器时：1.按下Scroll按钮直到屏幕上出现被测变量单次累计量“TOTAL”，测量单位是质量单位“T”。

2.按Select按钮2秒钟，“RESET”这个词出现在当前累积值的旁边。

3.按Select按钮。

“YES？”与“RESET”这两个词开始交替出现。

4.屏幕上累积值旁边出现“YES？”按Select按钮复位单次累积值，此时累计量变为“0”，“EXIT”与“RESET”这两个词开始交替出现。

5.出现“EXIT”时按Select按钮退出。

Ⅱ用显示器复位体积累积器时：1.按下Scroll按钮直到屏幕上出现被测变量“TOTAL”，测量单位是体积单位“m3”。

2.按Select按钮2秒钟，“RESET”这个词出现在当前体积累积值的旁边。

3.按Select按钮。

“YES？”与“RESET”这两个词开始交替出现。

4.屏幕上体积累积值旁边出现“YES？”按“Select”按钮复位单次累积值，此时累计量变为“0”，“EXIT”与“RESET”这两个词开始交替出现。

5.出现“EXIT”时按Select按钮退出。
