电缆分类

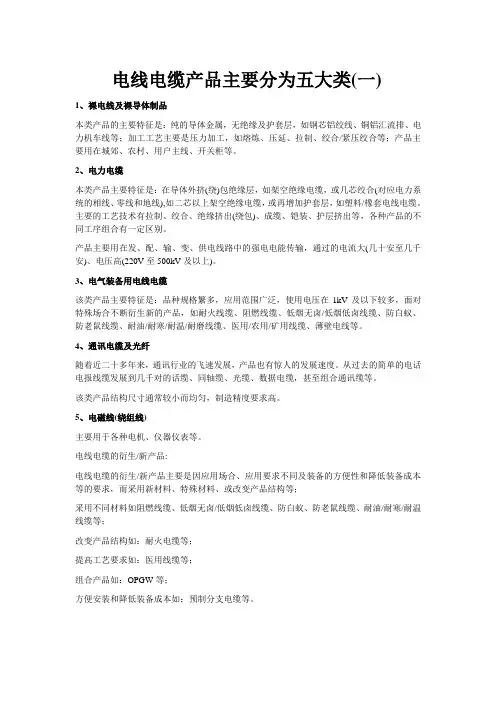

电线电缆产品主要分为五大类(一)1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

5、电磁线(绕组线)主要用于各种电机、仪器仪表等。

电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构等；采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。

裸电线及裸导体制品分类按结构与用途的不同，分为四小类1，裸单线指的是不同材料和尺寸的有色金属单线，可分为圆单线（铜、铝及其合金），扁线（铜、铝及其合金），有金属镀层（锡、银、镍）的单线和双金属线（铝包钢、铜包铝、铜包钢）等。

电缆分类、型号以及如何判定电缆分类、型号以及如何判定电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。

根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。

该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。

主要使用地：城郊、农村。

2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。

其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。

这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。

主要使用地：发、配、输、变、供电线路中的强电电能传输。

3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。

这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。

因此，除了那些大量通用产品外，还有许多专用的特种电缆。

4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。

该类产品结构尺寸通常较小而均匀，制造精度要求很高。

5、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。

又称绕组线。

主要用于各种电机、仪器仪表等。

电缆的识别与判定电缆的规格型号代表的含义1) 型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆（将要颁布的建设部标准用FZ表示，其实质相同)YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例1：SYV 75-5-1(A、B、C）S—射频Y—聚乙烯绝缘V—聚氯乙烯护套75—75欧姆5—线径为5mm 1—代表单芯A—64编B—96编C—128编例2：SYWV 75-5-1S射频Y聚乙烯绝缘W物理发泡V聚氯乙烯护套75 75欧姆5 线缆外径为5MM 1 代表单芯例3：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM例4：ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM2) 型号、名称RV－铜芯氯乙烯绝缘连接电缆（电线）AVR－镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB－铜芯聚氯乙烯平型连接电线RVS－铜芯聚氯乙烯绞型连接电线RVV－铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV－镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB－铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线1.1.1规格表示法的含义1) 规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2) 完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电线电缆分类一、电线电缆的分类电线电缆产品的种类有成千上万，应用在各行各业中。

它们总的用途有两种，一种是传输电流，一种是传输信号。

传输电流类的电缆最主要控制的技术性能指标是导体电阻、耐压性能；传输信号类的电缆主要控制的技术性能指标是传输性能——特性阻抗、衰减及串音等。

当然传输信号主要也靠电流（电磁波）作载体，现在随着科技发展可以用光波作载体来传输。

电缆总体来说可以分为六大类：1、电气装备用电缆用做电气装备的连接线，有内部接线或外部接线。

2、电力电缆又称力缆，用于传输电能：常做地下敷设（城市电力传输）。

3、架空线（裸电线）又称裸电线，用于专输入电能；常做架空敷设，成本低。

4、通讯电缆用于传输入电信号；常敷设于地下或架空。

5、漆包线（绕组线）又称绕组线，用于电机绕组，将电能转化为机械能。

6、光织光缆用于传输光信号，因具有低衰减性能，常用作长途通讯的主干线。

二、电线电缆规格型号代表的含义1、型号、名称RV－铜芯氯乙烯绝缘连接电缆（电线）AVR—镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB—铜芯聚氯乙烯平型连接电线RVS—铜芯聚氯乙烯绞型连接电线RVV—铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV—镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV—105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF—205AFS—250AFP—250镀银聚氯乙氟塑料绝缘耐高温一60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*(1*标称截面)，0.6/1KV，如：4*(1*185)+1*950.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/ 1KV，如：4**185+1*950.6/1KV注：B（B）――第一个字母表示布线，第二个字母表示玻璃丝编制。

电线电缆分类(1)电线电缆的分类电线电缆的种类很多，综合产品的性能、结构和使用特点，可将所有电线电缆产品分为五大类。

1)裸电线：按产品的形状、结构和用途不同，分为圆线、架空用绞线、软接线、型线和型材等四个系列。

2)电磁线：按绝缘层所用材料、结构、耐热等级和用途，可以分为漆包线、纤维绕包电磁线、薄膜绕包电磁线和无机绝缘电磁线四大类。

3)电力电缆：按绝缘类型及结构可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆和橡皮绝缘电力电缆等。

4)电气装备用电线电缆：按产品使用特性可分为通用电线电缆、电工设备和仪器仪表用电线电缆、交通工具用电线电缆、地质勘探和采掘工业用电线电缆、信号控制电缆、直流高压电缆。

5)通信电线电缆：包括用于市内或局部地区通信网络的市内电话电缆、用于长距离城市之间通信的长途通信电缆(长途对称通信电缆、同轴通信电缆)、局用电缆和各种通信电线。

(2)电线电缆的用途电线电缆的主要用途是电力传输、电气通信和绕制电气装备用的线圈或绕组。

1G415052 绝缘子的分类及主要用途(1)绝缘子的分类绝缘子按使用电压可分为高压绝缘子和低压绝缘子。

绝缘子按制造材料可分为瓷绝缘子、玻璃绝缘子和有机材料(环氧树脂浇注的)绝缘子。

绝缘子按其装置场所可分为户内绝缘子和户外绝缘子。

绝缘子按其结构和用途可划分为11 个小类、48 个系列。

(2)绝缘子的主要用途1)高压线路类绝缘子①高压线路刚性绝缘子：包括针式瓷绝缘子、瓷横担绝缘子和蝶式瓷绝缘子等。

高压线路瓷横担绝缘子按结构形式可分为全瓷式、胶装式、单臂式和V 形四种；按安装形式可分为直立式和水平式两种；按50％全波冲击闪络电压可分185kV、2lOkV、280kV、380kV、450kV、6lOkV 等级别。

用于高压架空输配电线路，可代替针式和悬式绝缘子，并省去高杆瓷担。

高压线路蝶式瓷绝缘子按额定电压分6kV、lOkV 两级。

用于架空输配电线路终端，耐张及转角杆上作为绝缘和固定导线之用。
