3电力系统元件参数及等值电路电力系统的元件参数和等值电路是电力系统中至关重要的部分，它们决定了电力系统的性能和运行稳定性。
在电力系统中，主要的元件包括变压器、发电机、电力线路、开关设备等，这些元件各自具有不同的参数和等值电路模型。
下面将介绍电力系统中常见的元件参数以及它们的等值电路模型。
1.变压器变压器是电力系统中常见的元件之一，它主要用于改变电压的大小。
变压器的参数包括变比、额定功率、绕组电阻、绕组电感等。
变压器的等值电路模型通常包括两个绕组，每个绕组都包含一个电阻和一个电感。
变压器的等值电路模型可以用来计算电流、功率损耗等。
2.发电机发电机是用来将机械能转化为电能的设备，它的参数包括额定功率、功率因数、电压、电流等。
发电机的等值电路模型通常包括一个电动势、一个串联阻抗和一个并联电导。
发电机的等值电路模型可以用来计算电压、电流、功率输出等。
3.电力线路电力线路是电力系统中用来传输电能的设备，它的参数包括线路长度、线路电阻、线路电抗等。
电力线路的等值电路模型通常包括一个串联电阻和一个并联电抗。
电力线路的等值电路模型可以用来计算电压降、损耗功率等。
4.开关设备开关设备是电力系统中用来控制电路通断的设备，它的参数包括额定电流、额定电压、动作特性等。
开关设备的等值电路模型通常包括一个串联电阻和一个并联电容。
开关设备的等值电路模型可以用来计算电流、电压、功率损耗等。
总结来说，电力系统中的元件参数和等值电路是电力系统设计和运行的基础。
了解各个元件的参数和等值电路模型，可以帮助工程师设计和分析电力系统，确保其正常运行和稳定性。
同时，不同元件之间的参数和等值电路模型之间也需要考虑其相互影响，以确保整个电力系统的协调运行。
因此，对电力系统中的元件参数和等值电路模型有深入的了解是非常重要的。
电力网各元件的参数和等值电路1. 电力网概述电力网，也称为电力系统，是指由发电厂、输电线路、变电站和配电网组成的能够将电能从发电厂输送到用户终端的系统。
电力网可以分为高压输电网、中压配电网和低压配电网三个局部。
在电力网中，各个元件扮演着不同的角色，起着连接与转换电能的作用。
本文将详细介绍电力网各元件的参数和等值电路。
2. 发电厂发电厂是电力网中的起点，主要负责将其他能源转化为电能。
发电厂的参数主要包括发电容量、电压等级、频率等。
发电厂通常由多台发电机组成，发电机的等值电路可以用以下形式表示：发电机等值电路发电机等值电路其中，R为发电机的电阻，X为发电机的电抗，Z为发电机的复阻抗。
3. 输电线路输电线路用于将发电厂产生的电能输送到变电站，它是电力网的骨干局部。
输电线路的参数主要包括电阻、电感和电容等。
输电线路可以用等值电路来近似表示，其中包括串联的电阻、电感和电容元件。
等值电路的参数可以通过测量和计算获得。
4. 变电站变电站位于输电线路的末端或中途，用于将高压输电线路转换为中压或低压配电网所需的适宜电压。
变电站的参数主要包括变压器的变比和容量等。
变电站包括变压器和其他辅助设备，变压器的等值电路可以用以下形式表示：变压器等值电路变压器等值电路其中，R为变压器的电阻，X为变压器的电抗，Z为变压器的复阻抗。
5. 配电网配电网是将电能从变电站分配到用户终端的局部，包括中压配电网和低压配电网。
配电网的参数主要包括线路电阻、电导和负载等。
配电网的等值电路可以由串联的电阻和电导元件表示。
6. 总结电力网是由发电厂、输电线路、变电站和配电网组成的系统，各个元件扮演着不同的角色，起着连接与转换电能的作用。
为了研究电力网的行为和性能，可以将各个元件的等值电路进行建模。
通过建立等值电路，可以对电力网进行分析和仿真，从而预测和优化电力系统的运行。
上述文档介绍了电力网各元件的参数和等值电路，这对于理解电力网的结构和特性非常重要，并且为电力系统的设计和运维提供了根底知识。

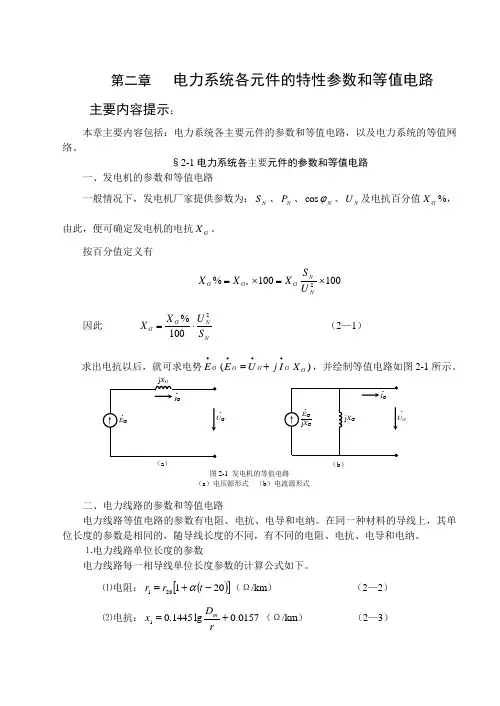

第二章 电力系统各元件的特性参数和等值电路 主要内容提示：本章主要内容包括：电力系统各主要元件的参数和等值电路，以及电力系统的等值网络。
§2-1电力系统各主要元件的参数和等值电路一、发电机的参数和等值电路一般情况下，发电机厂家提供参数为：N S 、N P 、N ϕcos 、N U 及电抗百分值G X %，由此，便可确定发电机的电抗G X 。
按百分值定义有100100%2⨯=⨯=*NNGG G U S X X X 因此 NNG G S U X X 2100%⋅= （2—1） 求出电抗以后，就可求电势G E ∙)(G G G G X I j U E ∙∙∙+=，并绘制等值电路如图2-1所示。
二、电力线路的参数和等值电路电力线路等值电路的参数有电阻、电抗、电导和电纳。
在同一种材料的导线上，其单位长度的参数是相同的，随导线长度的不同，有不同的电阻、电抗、电导和电纳。
⒈电力线路单位长度的参数电力线路每一相导线单位长度参数的计算公式如下。
⑴电阻：()[]201201-+=t r r α（Ω/km ） （2—2） ⑵电抗：0157.0lg1445.01+=rD x m（Ω/km ） （2—3）（a ） G ·（b ）G ·图2-1 发电机的等值电路 （a ）电压源形式 （b ）电流源形式采用分裂导线时，使导线周围的电场和磁场分布发生了变化，等效地增大了导线半径，从而减小了导线电抗。
此时，电抗为nr D x eq m 0157.0lg1445.01+=（Ω/km ） 式中m D ——三相导线的几何均距；eq r ——分裂导线的等效半径； n ——每相导线的分裂根数。
⑶电纳：6110lg 58.7-⨯=rD b m（S/km ） （2—4） 采用分裂导线时，将上式中的r 换为eq r 即可。
⑷电导：32110-⨯=U P g g∆（S/km ） （2—5）式中g g ∆——实测的三相线路的泄漏和电晕消耗的总功率， kW/km ；U ——实测时线路的工作电压。
电网各元件的参数和等值电路实际电力系统是由不同电压的电力网通过变压器联结而成的，系统的各元件如输电线路、发电机、变压器等需要确定各自的等值电路，为电力系统分析与计算的打下基础。
一、电力线路的参数和等值电路1.力线路的参数(1)电阻、电感（电抗）线路的电感以电抗的形式计算、电导、电容（电纳）而线路的电容则以电纳的形式计算。
电力线路的参数是匀称分布，电阻、电抗、电导和电纳都是沿线路长度匀称分布的。
(2)工程上：1）线路的电阻：式中，l：导线的长度，r1：单位长度的电阻。
2）线路的电抗：阻碍电流流淌的力量用电抗来度量。
用每相导线单位长度的电抗进行计算。
3）线路的电导阻：由沿绝缘子的泄漏电流和电晕现象打算的。
用单位长度的电导进行计算。
4）线路的电纳：导线之间及导线对大地之间的电容打算。
2.电线路的等值电路与基本方程输电线路在正常运行时三相参数是相等的，可以只用其中的一相作出等值电路。
电力线路的单相等值电路如图1。
图1 电力线路的单相等值电路（1）短线路的等值电路与基本方程由于电压不高，这种线路电纳的影响不大，可略去。
因此短线路的参数只有一个串联总阻抗。
短线路的等值电路见图2。
图2 短线路的等值电路（2）中等长度线路的等值电路与基本方程这种线路电压较高，线路的电纳一般不能忽视，等值电路常为Π形等值电路，如图3。
图3 中等长度的等值电路（3）长线路的等值电路必需考虑分布参数特性的影响。
将分布参数乘以适当的修正系数就变成了集中参数，从而绘出用集中参数表示的等值电路，见图4。
图4 长线路的等值电路二、电抗器的参数和等值电路电抗器的作用是限制短路电流，由电阻很小的电感线圈构成，因此等值电路可用电抗来表示。
一般电抗器铭牌上给定它的额定电压、额定电流和电抗百分值，由此可求电抗器的电抗。
三、变压器的参数和等值电路变压器的参数包括电阻、电导、电抗和电纳，这些参数要依据变压器铭牌上厂家供应的短路试验数据和空载试验数据来求取。
