10kV～500kV输变电及配电工程质量验收与评定标准

精心整理中国南方电网有限责任公司企业标准Q/CSG411002—2012 10kV ?500kV 输变电及配电工程质量验收与评定标准目次 前言 1总则23术语45678910附则附录A 附录B 架空输电线路工程分项工程质量验收记录表 附录C 架空输电线路工程分部工程质量验收记录表 附录D 架空输电线路工程单位工程质量验收与评定记录表 附录E 线路参数电气测量报告模板(工频法） 附录F 线路参数电气测量报告模板(异频法） 前言《10kV?500kV输变电及配电工程质量验收与评定标准》（以下简称“本标准”）的编制，是中国南方电网有限责任公司为贯彻国家“百年大计，质量第一”方针，努力实现公司打造“经营型、服务型、一体化、现代化的国内领先、国际着名企业”的战略目标，加强电网建设工程质量管理采取的重要措施。

本标准的颁布实施，为南方电网建设工程质量检验、验收和评定的规范化及标准化工作提供了统一的技术支撑。

在今后一段时期内，本标准将对提高电网建设工程质量具有重要的指导和促进作用。

本标准共8册(合计10本），第一册为输电线路，第二册为变电电气安装，第三册为变电土建（上、下篇），第四册为电气试验，第五册为继电保护（上、下篇），第六册为变电自动化,第七册为通信，（区）71.2.高了3.4.5.6.7.予以补充完善。

目前暂按国家及行业有关标准进行验收。

本标准由中国南方电网有限责任公司基建部组织编制，总部有关部门、各分子公司及建设、监理、施工、设计等单位相关专业人员参与，经公司组织严谨、认真的审査，最终定稿。

本标准由中国南方电网有限责任公司基建部制定并解释。

本标准第一册起草单位：中国南方电网有限责任公司基建部、贵州送电工程公司、广东省输变电工程公司、云南省送变电工程公司、广西送变电建设公司、广东省电力第一工程局、佛山市诚智工程监理有限公司。

本标准第一册主要起草人:陈晓明、梁煜、袁太平、陈保刚、王俊刚、李刚、苏益坚、李晖、黄天祥、张尚林、贺德荣、黄俊、丘丹、何冠恒、兰淑芳、梁志伟、郑邦明、王仕龙、李绍煌、谭绍鹏、杨家昌、刘东根、林镇周、凌一朋、王阿明、何程、江双喜、黄友胜、周世荣、贺健康、李仁尧。

Q/CSG 中国南方电网有限责任公司企业标准Q/CSG 411002—2012 10kV～500kV输变电及配电工程质量验收与评定标准第二册：变电电气安装工程篇2012-06-30发布 2012-06-30实施中国南方电网有限责任公司发布南方电网公司颁布该标准的文件总目录第一册输电工程篇第二册变电电气安装工程篇第三册变电土建工程(上篇)变电土建工程(下篇)第四册变电电气试验工程篇第五册变电继电保护工程篇第六册变电自动化工程篇第七册变电通信工程篇第八册配网工程篇前言《10kV～500kV 输变电及配电工程质量验收与评定标准》的修编，是公司为贯彻国家“百年大计，质量第一”方针，努力实现公司“打造经营型、服务型、一体化、现代化的国内领先、国际着名企业”的战略目标，加强电网建设工程质量采取的重要措施。

该标准的颁布实施，为南方电网建设工程质量检验、验收和评定的规范化及标准化工作提供了统一的技术支撑。

在今后一段时期内，该标准将对提高电网建设工程质量具有重要的指导和促进作用。

《10kV～500kV 输变电及配电工程质量验收与评定标准》共八册（合计九本），第一册为输电工程篇，第二册为变电电气安装工程篇，第三册为变电土建工程篇（上、下篇），第四册为变电电气试验工程篇，第五册为变电继电保护工程篇，第六册为变电自动化工程篇，第七册为变电通信工程篇，第八册为配网工程篇。

《10kV～500kV 输变电及配电工程质量验收与评定标准》的修编，是依据国家建设工程质量及电力行业相关标准，并充分总结和吸收全国输变电行业，尤其是南方电网五省（区）各输变电施工企业在施工质量、工艺管理的经验基础上，并在南网五省（区）公司系统广泛征求意见，经公司系统有关专业技术人员认真细致的修编而成。

《10kV～500kV 输变电及配电工程质量验收与评定标准》是一部结合工程实际，而又有突破和创新的工程质量检验、验收和评定标准。

本标准有8 个突出点：1、本标准体现了“基建和生产使用同一套验收标准”的管理思想。

附录A: 单位工程资料核查表Q/CSG表8-1 架空线路工程资料核查表工程编号： Q/CSG表8-1Q/CSG表8-2 电缆线路工程资料核查表工程编号： Q/CSG表8-2Q/CSG表8-3 10kV开关站及10kV/0.4kV变电站工程资料核查表工程编号： Q/CSG表8-3Q/CSG表8-4 箱式变电站工程资料核查表工程编号： Q/CSG表8-4Q/CSG表8-5 台架式变压器/低压台区工程资料核查表工程编号： Q/CSG表8-5Q/CSG表8-6 通信及配网自动化安装工程资料核查表工程编号： Q/CSG表8-6附录B: 单位工程质量验收与评定记录表Q/CSG表8-1.0 架空线路工程单位工程质量验收与评定记录表备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。

✞配电柜安装分部工程质量验收评定表Q/CSG表8-2.0 电缆线路工程单位工程质量验收与评定记录表工程编号：Q/CSG表8-2.0备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。

Q/CSG表8-3.0 10kV开关站及10kV/0.4kV变电站工程单位工程质量验收与评定记录表备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；2.验收结论栏填写“优良”或“合格”；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收。

《10kV～500kV输变电及配电工程质量验收与评定标准》(22624545Q/CSG表4-1.0变电电气试验单位〔子单位〕工程质量验收与评定记录工程编号：Q/CSG表4-1.0备注：1.检查意见栏填写要求：符合要求的检查项打〝√〞，不符合要求的检查项打〝×〞，未检查项打〝/〞；2.验收结论栏填写〝合格〞或〝不合格〞；3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交给启委会验收组组织相关单位进行投产前的启动验收；附录B: 电气试验记录及分部、分项工程质量验收记录表：1 主变压器试验及质量验收记录表：Q/CSG表4-1 主变压器交接试验分部工程资料核查项目表工程编号： Q/CSG表4-1Q/CSG表4-1.1主变压器交接试验报告目录工程编号：Q/CSG表4-1.1Q/CSG表4-1.1.1 500kV主变压器设备铭牌表Q/CSG表4-1.1.2 220kV(110kV)主变压器设备铭牌表施工单位〔项目部〕：监理单位：Q/CSG表4-1.1.3 绕组连同套管绝缘电阻测试记录表Q/CSG表4-1.1.4 绕组连同套管直流电阻测试记录表工程编号： Q/CSG表4-1.1.4Q/CSG表4-1.1.5 有载调压分接开关过渡电阻测试记录表Q/CSG表4-1.1.6 分接开关电压比测试记录表Q/CSG表4-1.1.7 绕组连同套管介损及直流泄漏测试记录表施工单位〔项目部〕：监理单位：Q/CSG表4-1.1.8 绕组变形测试记录表Q/CSG表4-1.1.9 绕组连同套管耐压及局部放电试验记录表Q/CSG表4-1.1.10 非纯瓷套管测试记录表Q/CSG表4-1.1.11 高压侧升高座电流互感器测试记录表工程编号： Q/CSG表4-1.1.114. CT极性检查：与铭牌一致,A、B、C相的P2与1S2、2S2、3S3、4S3、S6同极性，P2为变压器侧。

施工单位〔项目部〕：监理单位：Q/CSG表4-1.1.12 高压侧升高座电流互感器励磁特性记录表工程编号：Q/CSG表4-1.1.12施工单位〔项目部〕：监理单位：Q/CSG表4-1.1.13 中压侧升高座电流互感器测试记录表工程编号：Q/CSG表4-1.1.13施工单位〔项目部〕：监理单位：Q/CSG表4-1.1.14 中压侧升高座电流互感器励磁特性试验记录表工程编号： Q/CSG表4-1.1.14施工单位〔项目部〕：监理单位：Q/CSG表4-1.1.15 低压侧升高座电流互感器测试记录表工程编号： Q/CSG表4-1.1.154. CT极性检查：与铭牌一致,a、x、b、y、c、z相的P2与1S2、2S2、3S3同极性，P2为变压器侧。

10kv～500kv 输变电及配电工程质量验收与评定标准文章标题：深度解析10kv～500kv 输变电及配电工程质量验收与评定标准导言作为电力行业中至关重要的一环，10kv～500kv 输变电及配电工程的质量验收与评定标准一直备受关注。

本文将深入探讨这一主题，从简入繁地介绍其背景、相关标准和评定方法，并共享个人观点，帮助读者更深入、全面地理解这一复杂而重要的议题。

一、背景介绍10kv～500kv 输变电及配电工程是电力系统中的关键环节，其质量直接关系到电网的安全稳定运行。

为了确保工程质量，国家相关部门和电力企业制定了一系列的质量验收与评定标准，旨在规范工程建设流程，提高工程质量。

二、相关标准概述在10kv～500kv 输变电及配电工程中，质量验收与评定标准主要包括工程设计、施工和设备选型等内容。

其中，国家电网公司和各地电力公司均制定了一揽子的标准文件，包括《输变电工程质量验收规范》、《10kv及以上电力设施工程质量验收规范》等，其中详细规定了工程验收的各项具体要求和标准。

三、评定方法探讨为了对10kv～500kv 输变电及配电工程的质量进行评定，常用的方法包括现场检查与测试、文件资料审查、设备设施检验等。

这些方法通过对工程质量的多个方面进行全面检测和评估，从而确保工程达到标准要求。

四、个人观点与理解对于10kv～500kv 输变电及配电工程质量验收与评定标准，我深知其重要性和复杂性。

在实际工作中，我认为需要更加注重施工现场的实际情况，结合标准要求，确保每个细节都符合规定，从而提高工程的质量水平。

总结与回顾通过本文的全面介绍与探讨，读者应该对10kv～500kv 输变电及配电工程质量验收与评定标准有了更深入的理解。

这一议题的复杂性需要我们从多个角度去审视，同时结合实际工程，不断完善和提高这些标准，确保电力系统的安全稳定运行。

结语10kv～500kv 输变电及配电工程质量验收与评定标准是电力行业中的重要议题，我们需要进行深入研究，不断完善相关标准，从而提高工程质量，确保电网的安全稳定运行。

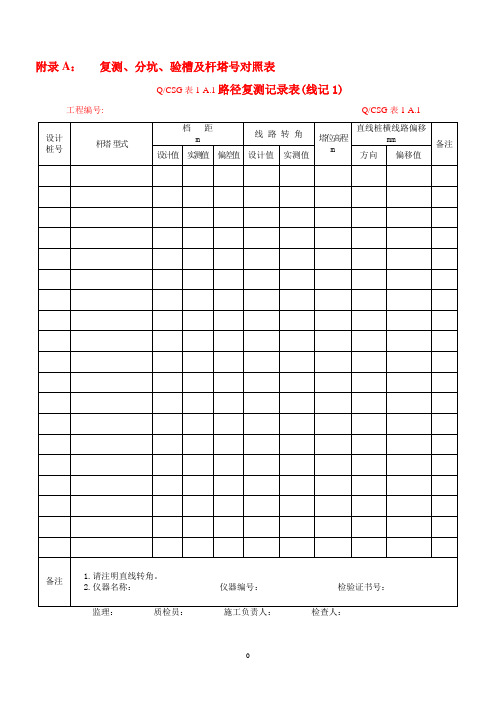

附录A：复测、分坑、验槽及杆塔号对照表Q/CSG表1-A.1路径复测记录表(线记1)工程编号: Q/CSG表1-A.1Q/CSG表1-A.2被跨越物及地形凸起点测量记录表(线记2)工程编号：Q/CSG表 1-A.2Q/CSG表1-A.3普通 (掏挖) 基础和拉线基础分坑及开挖检查记录表(线记3) 工程编号：Q/CSG表1-A.3Q /CSG表1- A.4 地基基坑(槽)检查记录表(线记4)工程编号：Q/CSG表1- A.4Q/CSG表1- A.5杆塔号对照表(线记5)工程编号：Q/CSG表1- A.5附录B: 架空输电线路工程分项工程质量验收记录表【W001】Q/CSG表1- B.01路径复测分项工程质量验收记录 (线土1) 工程编号： Q/CSG表1- B.01Q/CSG表1- B.04岩石、掏挖基础分坑与开挖分项工程质量验收记录(线土4)工程编号： Q/CSG表1- B.04Q/CSG表1- B.05施工基面及电气开方分项工程质量验收记录(线土5)工程编号： Q/CSG表1- B.05Q/CSG表1- B.1现浇、掏挖(等高)铁塔基础分项工程质量验收记录 (线基1)工程编号： Q/CSG表1- B.1Q/CSG表1- B.2 现浇、掏挖(不等高)铁塔基础分项工程质量验收记录 (线基2) 工程编号： Q/CSG表1- B.2Q/CSG表1- B.3铁塔拉线(含锚杆)基础分项工程质量验收记录(线基3)工程编号： Q/CSG表1- B.3【S003】Q/CSG表1- B.4 岩石铁塔基础分项工程质量验收记录 (线基4 ) 工程编号： Q/CSG表1- B.4【H004】Q/CSG表1- B.5混凝土电杆基础分项工程质量验收记录(线基5) 工程编号： Q/CSG表1- B.5【S004】Q/CSG表1- B.6 角钢插入式(等高)基础分项工程质量验收记录(线基6) 工程编号： Q/CSG表1- B.6【S004】Q/CSG表1- B.7角钢插入式(不等高)基础分项工程质量验收记录(线基7) 工程编号： Q/CSG表1- B.7【S005】Q/CSG表1- B.8灌注桩基础分项工程质量验收记录(线基8) 工程编号： Q/CSG表1- B.8护筒顶标高漏斗体积m3导管截面积m2导管编组情况导管总长度m 封水方法隔水栓剪断拉线时下降深度 m 充盈系数设计混凝土量 m3实际灌注砼量 m3灌注时间拆管次序混凝土灌注量孔内混凝土面标高m拆管长度m埋管深度m图例斗数折算量m3监理单位验收意见：验收单位质量验收结论签名班组年月日施工队年月日项目部年月日监理年月日备注此记录每根桩填写一份【S005】Q/CSG表1- B.9灌注桩基础承台、连梁分项工程质量验收记录表(线基9) 工程编号： Q/CSG表1- B.9设计杆塔型施工施工日期年月日【S006】Q/CSG表1- B.10贯入桩基础分项工程质量验收记录(线基10) 工程编号： Q/CSG表1- B.10【S007】Q/CSG表1- B.11挖孔桩基础分项工程质量验收记录(线基11) 工程编号： Q/CSG表1- B.11【W002】Q/CSG表1- B.12自立式铁塔组立分项工程质量验收记录(线塔1) 工程编号： Q/CSG表1- B.12【W003】Q/CSG表1- B.13拉线铁塔组立分项工程质量验收记录(线塔2) 工程编号： Q/CSG表1- B.13监理年月日启委会验收组（只对所抽检分项工程签名确认）年月日备注Q/CSG表1- B.14铁塔拉线压接管施工分项工程质量验收记录(线塔3)工程编号： Q/CSG表1- B.14设计桩号铁塔型式拉线规格施工日期年月日压接管型检查日期年月日拉线编号拉线位置管位置测点1 测点2外观检查压接人及钢印代号启委会验收组抽查结果d1d2平均d1d2平均A 上端12 下端12B 上端12 下端12C 上端12 下端12D 上端12 下端12E 上端12 下端12F 上端12 下端12液压管测点位置图【W004】Q/CSG表1- B.15混凝土电杆组立分项工程质量验收记录(线塔4) 工程编号： Q/CSG表1- B.15【W005】Q/CSG表1- B.16自立式钢管杆组立分项工程质量验收记录(线塔5) 工程编号： Q/CSG表1- B.16【W006】Q/CSG表1- B.17导、地线展放施工分项工程质量验收记录表(线线1) 工程编号： Q/CSG表1- B.17【Q/CSG表1- B.18导、地线直线液压管施工分项工程质量验收记录(线线2) 工程编号： Q/CSG表1- B.1830注 1：d1 d2，，分别为压前钢管和铝管的外径；注 2：1、2为压后铝管分别两处各自的压接长度；注 3：外观检查包括管弯曲、裂纹等项目。
