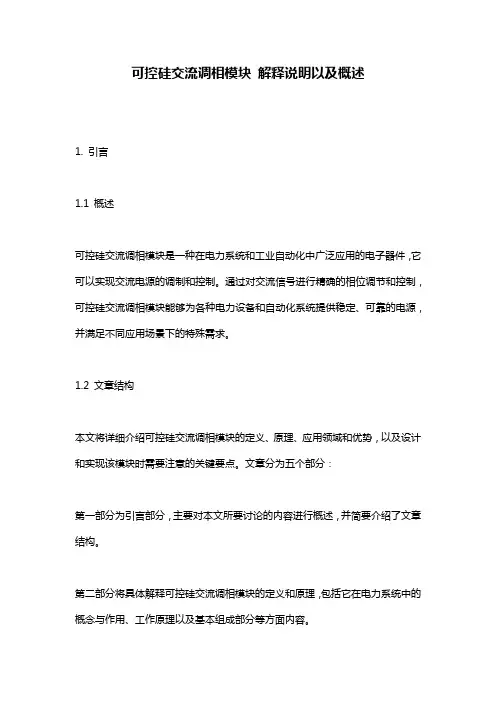

可控硅交流调相模块解释说明以及概述1. 引言1.1 概述可控硅交流调相模块是一种在电力系统和工业自动化中广泛应用的电子器件，它可以实现交流电源的调制和控制。
通过对交流信号进行精确的相位调节和控制，可控硅交流调相模块能够为各种电力设备和自动化系统提供稳定、可靠的电源，并满足不同应用场景下的特殊需求。
1.2 文章结构本文将详细介绍可控硅交流调相模块的定义、原理、应用领域和优势，以及设计和实现该模块时需要注意的关键要点。
文章分为五个部分：第一部分为引言部分，主要对本文所要讨论的内容进行概述，并简要介绍了文章结构。
第二部分将具体解释可控硅交流调相模块的定义和原理，包括它在电力系统中的概念与作用、工作原理以及基本组成部分等方面内容。
第三部分将展示可控硅交流调相模块在不同领域中的应用，重点介绍其在电力系统和工业自动化中的具体应用场景，同时比较其与其他电子器件的优势。
第四部分将讨论设计和实现可控硅交流调相模块时需要注意的关键要点，包括硬件设计和软件设计两个方面，并介绍了如何进行效果验证和性能评估。
最后一部分为结论和展望，总结了文章的主要内容，并展望了可控硅交流调相模块的商业化应用前景，同时提出了存在问题和未来研究方向的展望。
1.3 目的本文旨在通过对可控硅交流调相模块的深入介绍，使读者对其原理、应用以及设计实现过程有更全面、深入的了解。
同时，本文还希望通过对该模块未来商业化应用前景以及存在问题和研究方向的展望，为相关领域的学者和工程师提供一定启示，并促进该领域技术进步与创新。
2. 可控硅交流调相模块的定义和原理2.1 可控硅交流调相模块的概念和作用可控硅交流调相模块是一种用于控制交流电的导通时间，从而改变电压波形的电子器件。
它具有将交流电源输出波形按需进行相位调整的功能。
可控硅交流调相模块主要应用在需要对交流电进行精确控制和实现功率变换的场合。
通过改变可控硅的导通角度，可以有效地改变负载端电压和电流之间的相位差，实现多种不同功率控制方式，如恒定功率、阻性负载、感性负载等。

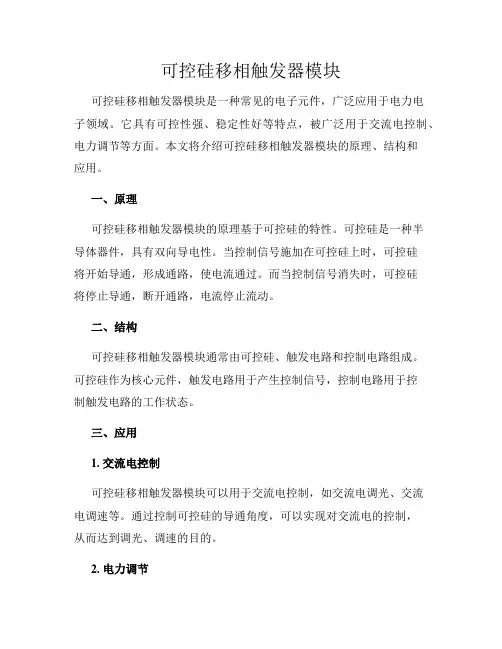

可控硅移相触发器模块可控硅移相触发器模块是一种常见的电子元件，广泛应用于电力电子领域。
它具有可控性强、稳定性好等特点，被广泛用于交流电控制、电力调节等方面。
本文将介绍可控硅移相触发器模块的原理、结构和应用。
一、原理可控硅移相触发器模块的原理基于可控硅的特性。
可控硅是一种半导体器件，具有双向导电性。
当控制信号施加在可控硅上时，可控硅将开始导通，形成通路，使电流通过。
而当控制信号消失时，可控硅将停止导通，断开通路，电流停止流动。
二、结构可控硅移相触发器模块通常由可控硅、触发电路和控制电路组成。
可控硅作为核心元件，触发电路用于产生控制信号，控制电路用于控制触发电路的工作状态。
三、应用1. 交流电控制可控硅移相触发器模块可以用于交流电控制，如交流电调光、交流电调速等。
通过控制可控硅的导通角度，可以实现对交流电的控制，从而达到调光、调速的目的。
2. 电力调节可控硅移相触发器模块还可以用于电力调节，如电力因数校正、电力负荷控制等。
通过控制可控硅的导通角度，可以调整电路中的功率因数，实现对电力的调节。
3. 电力电子设备可控硅移相触发器模块广泛应用于各种电力电子设备中，如变频器、逆变器、电力调节器等。
它可以实现对电力的精确控制，提高电力设备的效率和稳定性。
4. 其他领域可控硅移相触发器模块还可以应用于其他领域，如照明控制、电磁炉控制等。
它的可控性和稳定性使得它在各种控制场景下都能发挥重要作用。
总结：可控硅移相触发器模块是一种重要的电子元件，具有可控性强、稳定性好等特点。
它在交流电控制、电力调节和电力电子设备等方面有着广泛的应用。
随着电力电子技术的不断发展，可控硅移相触发器模块将在更多领域发挥重要作用，为电力控制和调节提供更多可能性。
可控硅的工作原理
可控硅（也叫做晶闸管）是一种用于控制电流流动的半导体器件。
它的工作原理基于PN结的特性和未加偏压时的绝缘行为。
可控硅的结构由三个不同区域形成：P型区、N型区和P型区。
根据不同的控制电压，可控硅可以处于三种不同的工作状态：封锁状态、导通状态和关断状态。
在封锁状态下，当两个P-N结之间未加控制电压时，可控硅
表现出绝缘行为，电流无法通过。
然而，一旦加上一个正向偏压，使得P结和N结之间的电势差大于某个阈值电压（称为
开启电压），可控硅进入导通状态。
在导通状态下，可控硅的P-N结产生了电子和空穴对，使得
电流可以通过器件。
而且，一旦可控硅进入导通状态，即使控制电压被移除，它仍将维持导通状态直到电流降至零或反向电压被施加。
为了将可控硅从导通状态切换到关断状态，需要施加一个反向电压或者减小电流至其维持电流以下。
这样，可控硅就会进入关断状态，电流无法通过。
总结来说，可控硅的工作原理是通过施加正向偏压使其进入导通状态，而施加反向电压或减小电流使其进入关断状态。
这使得可控硅成为一种非常有用的电力控制器件。
可控硅的原理
可控硅（SCR）是一种半导体器件，它具有双向导通特性，可以实现电流的控
制和整流，广泛应用于电力电子领域。
可控硅的原理是基于PN结的电压控制特性
和电流控制特性，下面我们就来详细了解一下可控硅的原理。
首先，可控硅是一种四层半导体器件，它由P型半导体、N型半导体和P型半
导体三个PN结组成。
当P1-N结极性为正向偏置，P2-N结极性为反向偏置时，可
控硅处于封锁状态，不导电。
当P1-N结极性为正向偏置，P2-N结极性也为正向偏
置时，可控硅处于导通状态，可以通过控制P1端的触发电压来控制其导通。
其次，可控硅的导通是通过触发电流来实现的。
当P1端施加一个触发电流时，可控硅将从封锁状态转变为导通状态，此时可控硅的电压降会迅速下降，从而形成一个低电压低阻态。
一旦可控硅导通，即使去掉触发电流，它也会一直保持导通状态，直到电流下降到零或者反向电压增大到封锁电压。
最后，可控硅的关键特性是具有双向导通性能。
在导通状态下，可控硅可以承
受正向电压和反向电压，同时可以导通正向电流和反向电流。
这使得可控硅在电力控制和电力调节方面有着广泛的应用，例如交流电压调节、交流电压控制和交流电压逆变等领域。
总结一下，可控硅的原理是基于PN结的电压控制特性和电流控制特性，通过
施加触发电流来实现从封锁状态到导通状态的转变，具有双向导通特性，广泛应用于电力电子领域。
希望通过本文的介绍，可以更加深入地了解可控硅的原理和特性，为相关领域的应用提供一定的参考和帮助。
可控硅工作原理
可控硅是一种电子器件，它可以控制和调节电流。
它由可控硅晶体管（SCR）组成，是一种半导体元件，由三极管结构组成。
它能够根据电源控制输入信号大小，从而控制系统中电流的大小和方向。
可控硅的工作原理是：当电源接在可控硅的两个极性之间时，产生的电流可以通过调节电源的大小来控制可控硅的电流。
当可控硅检测到可控电源的电压降低到一定程度时，可控硅会打开，电流就可以通过可控硅。
当可控电源的电压升高到一定程度时，可控硅就会关闭，电流就不能通过可控硅。
此外，可控硅还可以控制和调节电动机的转速，电热器的温度，电灯的亮度，电视节目的音量等等。
它还可以用来控制电源的开关，控制电源的输出功率，控制电源的效率，控制各种电子装置的输出功率，以及保护电子设备不受损害。
总之，可控硅的工作原理是通过调节电源的大小来控制可控硅的电流，从而控制和调节电流，电动机的转速，电热器的温度，电灯的亮度，电视节目的音量，电源的开关，电源的输出功率，电源的效率，以及保护电子设备不受损害。
可控硅是当今电子行业中经常使用的一种重要的半导体元件，它的工作原理对现代电子设备有着重要的意义。
可控硅的工作原理可控硅（SCR）是一种电子器件，也被称为双向可控硅。
它在控制电流或电压方面具有很强的能力，常用于电力电子应用中。
下面将详细介绍可控硅的工作原理，并分点列出关键信息。
1. 定义和简介- 实质：可控硅是一种PNP结构的双向控制电流固态开关，具有增益作用。
- 作用：可控硅能够在输入信号控制下，从高阻态转变为低阻态，并保持在这种状态，直到受到逆向电压或电流断开。
2. 结构和特点- PN结构：可控硅由两个P型半导体和一个N型半导体组成。
其中，N型半导体是主阻控极，两个P型半导体则分别为门极和阳极。
- 关键元件：触发极（门极）、阳极和阴极是可控硅的三个主要电极。
- 特点：具有极高的电流和电压承受能力，能够快速响应控制信号。
3. 工作原理- 开关特性：当可控硅的门极电压超过其阈值值时，可控硅开始导通，电流通过主电流路径。
- 关断特性：只有在电流经过可控硅的主电流路径，且电压持续且稳定的持续一段时间后，可控硅才能正常导通。
否则，一旦控制信号被取消，可控硅将立即关闭。
4. 可控硅的应用- 调光控制：可控硅可用于灯光调光，通过改变控制信号的宽度和周期，来控制光源的亮度。
- 电机驱动：可控硅通常用于控制交流电机的启动、停止和速度调节，提高电机的效率。
- 电力控制：可控硅能够控制电力输出，可以用于调整电力系统中的功率流动和电压波动。
- 温度控制：可控硅可以被用于温度控制系统，可通过响应温度变化来切换加热元件。
5. SCR的优点和缺点- 优点：可控硅具有较高的电流和电压承受能力，快速响应控制信号，且体积小巧，成本相对低廉。
- 缺点：可控硅无法自动恢复正常工作状态，一旦关闭，需要重新施加控制信号才能重新导通。
总结：可控硅是一种双向控制电流固态开关，由PNP结构和三个主要电极组成。
它的工作原理是通过控制信号的导通和关闭来实现电流的控制。
可控硅主要应用于调光控制、电机驱动、电力控制和温度控制等领域。
尽管可控硅具备许多优点，例如高电流电压承受能力和快速响应控制信号，但它也有一些缺点，例如无法自动恢复导通状态和需要重新施加控制信号才能重新导通。
可控硅元件的工作原理及基本特性1、工作原理可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如图1所示当阳极A加上正向电压时，BG1和BG2管均处于放大状态。
此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2= 3 2ib2因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。
此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1= 3 1ib1= 3 1 32这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。
由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。
由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，此条件见表1状态条件说明从关断到导通1、阳极电位咼于是阴极电位2、控制极有足够的正向电压和电流两者缺一不可维持导通1、阳极电位咼于阴极电位2、阳极电流大于维持电流两者缺一不可从导通到关断1、阳极电位低于阴极电位2、阳极电流小于维持电流任一条件即可2、基本伏安特性可控硅的基本伏安特性见图 2(1 )反向特性当控制极开路，阳极加上反向电压时(见图3), J2结正偏，但J1、J2结反偏。
此时只能流过很小的反向饱和电流，当电压进一步提高到J1结的雪崩击穿电压后，接差J3结也击穿，电流迅速增OR段所示，弯曲处的电压URO叫反向转折电压”。
此时，可控加，图3的特性开始弯曲，如特性硅会发生永久性反向击穿。
图1可控硅等效图解图图2可控硅基本伏安特性图3阳极加反向电压（2 ）正向特性当控制极开路，阳极上加上正向电压时（见图4）, J1、J3结正偏，但J2结反偏，这与普通PN结的反向特性相似，也只能流过很小电流，这叫正向阻断状态，当电压增加，图3的特性发生了弯曲，如特性OA段所示，弯曲处的是UBO叫：正向转折电压图4阳极加正向电压由于电压升高到J2结的雪崩击穿电压后，J2结发生雪崩倍增效应，在结区产生大量的电子和空穴，电子时入N1 区,空穴时入P2区。
可控硅一、可控硅的结构及工作原理可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、操作维护方便等许多显著优点，应用日益广泛。
主要用于整流、逆变、调压、开关四个方面。
1、可控硅结构可控硅是在晶体管基础上发展起来的一种大功率半导体器件，它具有三个PN结的四层结构，如图7—1最外的P层和N层引出两个电极，分别称为阳极A和阴极K，由中间的P 层引出控制极G。
AGGK图7—1 可控硅结构和符号2、可控硅的工作原理根据可控硅结构将其分成两个晶体管，一个是PNP型管T1，另一个是NPN型管T2，如图7—2。
图7—2 可控硅工作原理可控硅导通必须同时具备的外部条件：1）可控硅的阳极电路加正向电压E A；2）控制极电路加适当的正向电压E B（实际工作中，控制极加正触发脉冲信号）。
设晶体管T1和T2的电流放大系数为β1和β2。
当阳极连接电源E A的正极，控制极也接在电源E G的正极，参见图1—17（C）。
晶体管T2发射结处于正向偏置，E G产生的控制电流I G，I G也就是T2的基极电流I B2 ，此时，T2的集电极电流I C2 = β2 I G。
而I C2又PNPN是晶体管T1的基极电流，此时，T1的集电极电流I C1=β1I C2 =β1β2 I G。
此电流又流进T2的基极，经过再一次放大。
这样循环下去，形成强烈的正反馈，使两个晶体管很快达到饱和导通。
导通后，其压降很小，约1V左右。
可控硅一旦导通，这时即使撤掉电源E G，可控硅仍能继续保持导通状态。
若要关断可控硅，一是使流过阳极电流减小到使之不能维持正反馈过程，另一个是断开阳极电源，再者是在阳极与阴极之间加一个反向电压，这三种方法都可以关断可控硅。
二、可控硅的主要技术参数1、正向重复峰值电压UFRM在控制极开路，可控硅阳极加正向电压，但是可控硅在不导通的条件下，可以重复加在可控硅两端的正向峰值电压，称为正向重复峰值电压。
按规定此电压为正向转折电压的80%。
可控硅的工作原理
可控硅（SCR）是一种半导体器件，它具有双向导通特性，可以实现电流的单
向控制。
可控硅的工作原理主要涉及到PN结、触发电压和关断条件等方面。
接下来，我们将详细介绍可控硅的工作原理。
首先，可控硅的基本结构是由P型半导体和N型半导体构成的PN结。
当PN
结处于正向偏置状态时，电子和空穴会在PN结内扩散，形成电流。
而当PN结处
于反向偏置状态时，电子和空穴的扩散会被阻止，电流几乎为零。
这种特性使得可控硅可以实现电流的控制。
其次，可控硅的触发电压是使其导通的最小电压。
当外加电压大于触发电压时，PN结内部会形成电子-空穴对，从而使得可控硅导通。
这也是可控硅的一个重要特性，它可以通过控制触发电压来实现电流的控制。
最后，可控硅的关断条件是指当电流小于保持电流时，可控硅将自动关断。
保
持电流是指在可控硅导通状态下，即使触发电压消失，它仍然可以继续导通的最小电流。
当电流小于保持电流时，可控硅将自动关断，从而实现电流的控制和保护电路的安全运行。
总的来说，可控硅的工作原理主要涉及到PN结、触发电压和关断条件。
通过
对这些原理的了解，我们可以更好地应用可控硅，实现电流的精确控制和保护电路的安全运行。
希望本文对您有所帮助，谢谢阅读！。
西玛华晶科技（深圳）有限公司
西玛华晶科技（深圳）有限公司的产品是引用德国国际半导体公司的产品技术和台湾半导体公司的封装工艺；由西玛科技集团联合上海华晶集团在深圳打造的亚洲区最大的功率模块供应平台，为亚洲区提供“品种齐全”“品质第一”“交付最快”“价格最低”的优质产品。
公司销售的功率模块产品在制造過程中完全符合國際品質標准及國家工業標准，公司秉持“诚信经营”“客户至上”为宗旨；“品质第一”“交付最快”为目標。
我們的專業研发設計人員爲達成最高目標、最高品質,不斷奉献智慧與心力,为您提供最佳品质的功率模块产品。
本公司专业研发制造：可控硅模块、二极管模块、快恢复二极管模块、IGBT 模块，在线智能调功模块等各類型功率模块；为客戶提供完整的電力节能解決方案。
公司已能生产30多个系列、约400多种型号规格和60多种内部接线方式的可控硅模块、整流模块和超快恢复二极管模块等各种桥臂模；单三相整流桥模块，单三相交流开关模块，绝缘型降压硅堆模块以及三相整流桥，可控硅集成模块和电焊机及充电机专用硅整流组件等。
并已广泛用于调光器，控温器，电解电镀和励磁电源，电池充放电，静止无功补偿装置，交直流电机控制，直流斩波调速，高频逆变焊机和工频电焊机，不停电UPS电源，开关电源，感应加热，交流电机软起动，变频装置以及各种自动化装置。
产品在多项国家重点工程中得到应用，部分产品已出口全球（如：欧美，东南亚，俄罗斯，新加坡，马来西亚，印度等）。
稳定可靠的产品质量满足了用户的设计制造及使用要求，深受广大用户的好评!
可控硅模块
可控硅模块的定义
可控硅模块又叫晶闸管(Silicon Controlled Rectifier, SCR)。
自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。
今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。
从晶闸管的电路符号可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。
用万用表可以区分晶闸管的三个电极
普通晶闸管的三个电极可以用万用表欧姆挡R×100挡位来测。
大家知道，晶闸管G、K之间是一个PN结〔图2(a)〕，相当于一个二极管，G为正极、K为负极，所以，按照测试二极管的方法，找出三个极中的两个极，测它的正、反向电阻，电阻小时，万用表黑表笔接的是控制极G，红表笔接
的是阴极K，剩下的一个就是阳极A了。
测试晶闸管的好坏，可以用刚才演示用的示教板电路(图3)。
接通电源开关S，按一下按钮开关SB，灯泡发光就是好的，不发光就是坏的。
晶闸管在电路中的主要用途
普通晶闸管最基本的用途就是可控整流。
大家熟悉的二极管整流电路属于不可控整流电路。
如果把二极管换成晶闸管，就可以构成可控整流电路、逆变、电机调速、电机励磁、无触点开关及自动控制等方面。
现在我画一个最简单的单相半波可控整流电路〔图4(a)〕。
在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，晶闸管被触发导通。
现在，画出它的波形图〔图4(c)及(d)〕，可以看到，只有在触发脉冲Ug 到来时，负载RL上才有电压UL输出(波形图上阴影部分)。
Ug到来得早，晶闸管导通的时间就早；Ug到来得晚，晶闸管导通的时间就晚。
通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值
UL(阴影部分的面积大小)。
在电工技术中，常把交流电的半个周期定为180°，称为电角度。
这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；在每个正半周内晶闸管导通的电角度叫导通角θ。
很明显，α和θ都是用来表示晶闸管在承受正向电压的半个周期的导通或阻断范围的。
通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流。
如何鉴别可控硅的三个极
鉴别可控硅三个极的方法很简单，根据P-N结的原理，只要用万用表测量一下三个极之间的电阻值就可以。
阳极与阴极之间的正向和反向电阻在几百千欧以上，阳极和控制极之间的正向和反向电阻在几百千欧以上（它们之间有两个P-N结，而且方向相反，因此阳极和控制极正反向都不通）。
控制极与阴极之间是一个P-N结，因此它的正向电阻大约在几欧-几百欧的范围，反向电阻比正向电阻要大。
可是控制极二极管特性是不太理想的，反向不是完全呈阻断状态的，可以有比较大的电流通过，因此，有时测得控制极反向电阻比较小，并不能说明控制极特性不好。
另外，在测量控制极正反向电阻时，万用表应放在R*10或R*1挡，防止电压过高控制极反向击穿。
若测得元件阴阳极正反向已短路，或阳极与控制极短路，或控制极与阴极反向短路，或控制极与阴极断路，说明元件已损坏。
可控硅是可控硅整流元件的简称，是一种具有三个PN 结的四层结构的大功率半导体器件。
实际上，可控硅的功用不仅是整流，它还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电，等等。
可控硅和其它半导体器
件一样，其有体积小、效率高、稳定性好、工作可靠等优点。
它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。
一、可控硅的结构和特性
■可控硅从外形上分主要有螺旋式、平板式和平底式三种（见图表
-25）。
螺旋式的应用较多。
■可控硅有三个电极----阳极（A）阴极（C）和控制极（G）。
它有管芯是P 型导体和N 型导体交迭组成的四层结构，共有三个PN 结。
其结构示意图和符号见图表-26。
■从图表-26中可以看到，可控硅和只有一个PN 结的硅整流二极度管在结构上迥然不同。
可控硅的四层结构和控制极的引用，为其发挥“以小控大”的优异控制特性奠定了基础。
在应用可控硅时，只要在控制极加上很小的电流或电压，就能控制很大的阳极电流或电压。
目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。
一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。
■可控硅为什么其有“以小控大”的可控性呢？下面我们用图表-27来简单分析可控硅的工作原理。
■首先，我们可以把从阴极向上数的第一、二、三层看面是一只NPN 型号晶体管，而二、三四层组成另一只PNP 型晶体管。
其中第二、第三层为两管交迭共用。
这样就可画出图表-27（C）的等效电路图来分析。
当在阳极和阴极之间加上一个正向电压Ea ，又在控制极G和阴极C之间（相当BG1 的基一射间）输入一个正的触发信号，BG1 将产生基极电流Ib1 ，经放大，BG1 将有一个放大了β1 倍的集电极电流IC1 。
因为BG1 集电极与BG2 基极相连，IC1 又是BG2 的基极电流Ib2 。
BG2 又把比Ib2 （Ib1 ）放大了β2 的集电极电流IC2 送回BG1 的基极放大。
如此循环放大，直到BG1 、BG2 完全导通。
实际这一过程是“一触即发”的过程，对可控硅来说，触发信号加入控制极，可控硅立即导通。
导通的时间主要决定于可控硅的性能。
■可控硅一经触发导通后，由于循环反馈的原因，流入BG1 基极的电流已不只是初始的Ib1 ，而是经过BG1 、BG2 放大后的电流（β1 *β2 *Ib1 ）这一电流远大于Ib1 ，足以保持BG1 的持续导通。
此时触发信号即使消失，可控硅仍保持导通状态只有断开电源Ea 或降低Ea ，使BG1 、BG2 中的集电极电流小于维持导通的最小值时，可控硅方可关断。
当然，如果Ea 极性反接，BG1 、BG2 由于受到反向电压作用将处于截止状态。
这时，即使输入触发信号，可控硅也不能工作。
反过来，Ea 接成正向，而触动发信号是负的，可控硅也不能导通。
另外，如果不加触发信号，而正向阳极电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。
■可控硅这种通过触发信号（小的触发电流）来控制导通（可控硅中通过大电流）的可控特性，正是它区别于普通硅整流二极管的重要特征。
