2019华能营口电厂600MW超超临界机组设计特点水利工程

600MW超临界机组适应电网灵活性调峰探索
600MW超临界机组具有快速启停、负荷调整和起动时间短的特点，能够快速响应电力
系统的灵活性调峰需求。

这是由于该型机组采用超临界压力运行，使得汽轮机的启动时间
大大缩短，可在几分钟内达到满负荷运行。

而在负荷调整方面，该机组具有较大的负荷调
整范围和灵活的调节方式，可以根据实际需求进行快速调整，提高电力系统调峰的能力。

600MW超临界机组具有较高的热效率和运行灵活性，能够提供更为经济和可靠的电力
供应。

与传统机组相比，该型机组具有更高的热效率，可以在保证供电负荷的尽可能地减
少能源消耗和排放量。

该型机组还具有较大的运行灵活性，能够适应电力系统负荷的快速
变化，确保电力供应的稳定性和可靠性。

600MW超临界机组在适应电网灵活性调峰方面仍然存在一些挑战。

该型机组的投资成
本较高，需要较长的回收周期。

目前，由于该型机组的技术和设备相对较新，造成了机组
建设和运营的投资成本较高，需要更长的时间来回收成本。

由于该型机组的建设规模较大，要求占地面积较大，对供电系统的稳定性和可靠性提出了更高的要求。

为了解决上述问题，提高600MW超临界机组的适应性，需要加强技术研发和改进。

一
方面，可以通过技术创新和研发，降低该型机组的建设和运营成本，提高其经济性和可靠性。

可以通过优化机组的设计和运行方式，提高其灵活性和响应能力，进一步适应电网灵
活性调峰需求。

600MW超临界机组总体介绍
首先，600MW超临界机组是一种燃煤发电机组，采用超临界锅炉及超
临界蒸汽参数运行。

其设计能力达到了600兆瓦，是一种大型的发电机组。

它采用了先进的燃煤发电技术，具有较高的发电效率，可以最大限度地利
用煤炭资源。

600MW超临界机组的核心设备是超临界锅炉。

它采用了高温高压的工质，将锅炉内的水蒸汽压力提高到临界值以上，使得蒸汽温度大幅度提高。

这种工艺使得机组的热效率得到提高，能耗减少。

同时，超临界锅炉还具
有较小的包容性和快速启停的特点，适合应对电网负荷波动和需求峰谷的
变化。

此外，600MW超临界机组还采用了先进的自动化控制系统。

通过实时
监测和分析各项参数，调整机组的工作状态，使其保持在最佳的工作状态。

这种自动化控制系统能够有效地提高机组的稳定性和可靠性，减少人工干
预的需求。

总的来说，600MW超临界机组是一种现代化、高效能的发电设备。

它
不仅具有高热效率和低耗能的特点，还具有较低的排放量和高度自动化的
控制系统。

这使得600MW超临界机组成为了目前燃煤发电的首选，为能源
供应提供了可靠支持，同时也对环境保护做出了贡献。

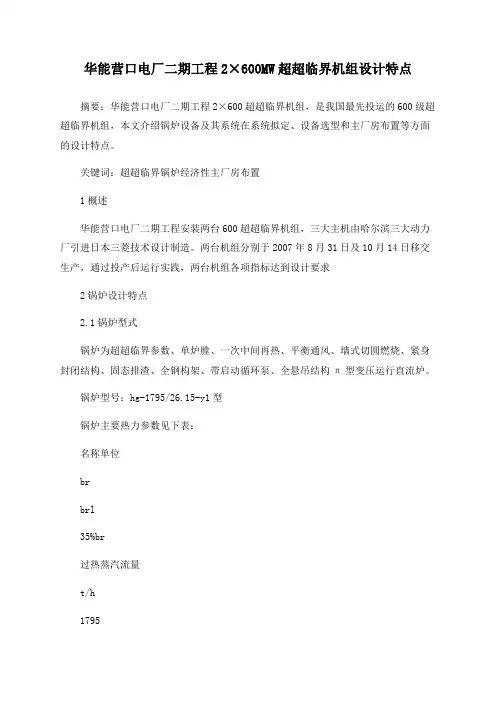

华能营口电厂二期工程2×600MW超超临界机组设计特点摘要：华能营口电厂二期工程2×600超超临界机组，是我国最先投运的600级超超临界机组，本文介绍锅炉设备及其系统在系统拟定、设备选型和主厂房布置等方面的设计特点。

关键词：超超临界锅炉经济性主厂房布置1概述华能营口电厂二期工程安装两台600超超临界机组，三大主机由哈尔滨三大动力厂引进日本三菱技术设计制造。

两台机组分别于2007年8月31日及10月14日移交生产，通过投产后运行实践，两台机组各项指标达到设计要求2锅炉设计特点2.1锅炉型式锅炉为超超临界参数、单炉膛、一次中间再热、平衡通风、墙式切圆燃烧、紧身封闭结构、固态排渣、全钢构架、带启动循环泵、全悬吊结构π型变压运行直流炉。

锅炉型号：hg-1795/26.15-y1型锅炉主要热力参数见下表：名称单位brbrl35%br过热蒸汽流量t/h1795628过热器出口蒸汽压力pa(g)26.1525.9612.87过热器出口蒸汽温度℃605605605再热蒸汽流量t/h14641331513再热器进口蒸汽压力pa(g)4.844.39再热器出口蒸汽压力pa(g)4.624.191.61再热器进口蒸汽温度℃350338333再热器出口蒸汽温度℃603603579省煤器进口给水温度℃293286229预热器出口一次风温度℃340333285预热器出口二次风温度℃346340286排烟温度（未修正）℃13012795排烟温度（修正后）℃124121105燃料消耗量23521798计算热效率（按低位发热量）%93.7293.8494.23保证热效率（按低位发热量）%93.22————截面热负荷/24.64.21.8容积热负荷k/37733燃烧器区域热负荷k/213901280550一次风率%24.525.932.3炉膛出口过剩空气系数-1.151.151.502.2锅炉设备主要设计特点营口电厂锅炉采用引进日本三菱公司技术生产的超超临界锅炉，采用正方形单炉膛、п型布置、悬吊结构。

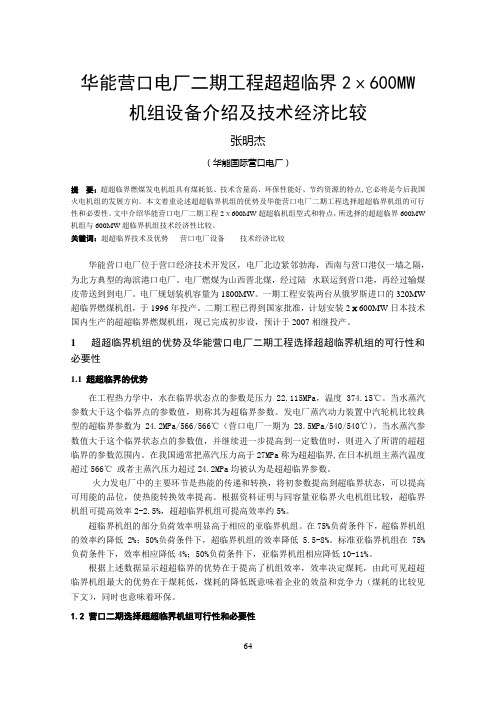

华能营口电厂二期工程超超临界2ⅹ600MW机组设备介绍及技术经济比较张明杰（华能国际营口电厂）提要：超超临界燃煤发电机组具有煤耗低、技术含量高、环保性能好、节约资源的特点,它必将是今后我国火电机组的发展方向。

本文着重论述超超临界机组的优势及华能营口电厂二期工程选择超超临界机组的可行性和必要性。

文中介绍华能营口电厂二期工程2ⅹ600MW超超临机组型式和特点，所选择的超超临界600MW 机组与600MW超临界机组技术经济性比较。

关键词：超超临界技术及优势营口电厂设备技术经济比较华能营口电厂位于营口经济技术开发区，电厂北边紧邻勃海，西南与营口港仅一墙之隔，为北方典型的海滨港口电厂。

电厂燃煤为山西晋北煤，经过陆--水联运到营口港，再经过输煤皮带送到到电厂。

电厂规划装机容量为1800MW。

一期工程安装两台从俄罗斯进口的320MW 超临界燃煤机组，于1996年投产。

二期工程已得到国家批准，计划安装2ⅹ600MW日本技术国内生产的超超临界燃煤机组，现已完成初步设，预计于2007相继投产。

1超超临界机组的优势及华能营口电厂二期工程选择超超临界机组的可行性和必要性1.1 超超临界的优势在工程热力学中，水在临界状态点的参数是压力22.115MPa，温度374.15℃。

当水蒸汽参数大于这个临界点的参数值，则称其为超临界参数。

发电厂蒸汽动力装置中汽轮机比较典型的超临界参数为24.2MPa/566/566℃（营口电厂一期为23.5MPa/540/540℃）。

当水蒸汽参数值大于这个临界状态点的参数值，并继续进一步提高到一定数值时，则进入了所谓的超超临界的参数范围内。

在我国通常把蒸汽压力高于27MPa称为超超临界,在日本机组主蒸汽温度超过566℃ 或者主蒸汽压力超过24.2MPa均被认为是超超临界参数。

火力发电厂中的主要环节是热能的传递和转换，将初参数提高到超临界状态，可以提高可用能的品位，使热能转换效率提高。

根据资料证明与同容量亚临界火电机组比较，超临界机组可提高效率2-2.5%，超超临界机组可提高效率约5%。

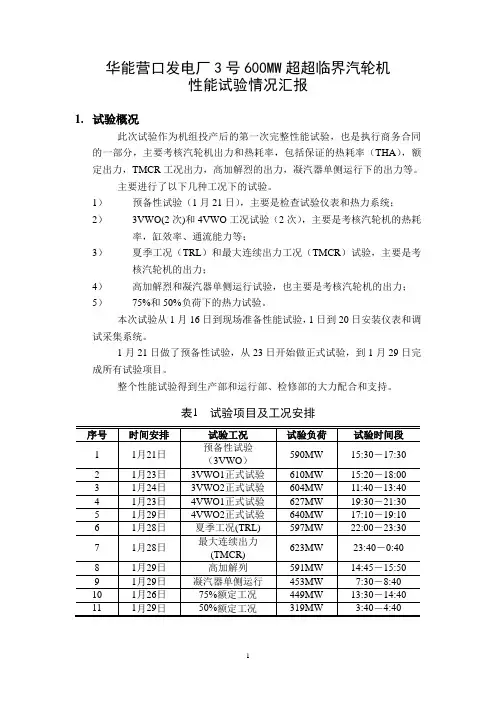

华能营口发电厂3号600MW超超临界汽轮机性能试验情况汇报1.试验概况此次试验作为机组投产后的第一次完整性能试验，也是执行商务合同的一部分，主要考核汽轮机出力和热耗率，包括保证的热耗率（THA），额定出力，TMCR工况出力，高加解烈的出力，凝汽器单侧运行下的出力等。

主要进行了以下几种工况下的试验。

1）预备性试验（1月21日），主要是检查试验仪表和热力系统；2）3VWO(2次)和4VWO工况试验（2次），主要是考核汽轮机的热耗率，缸效率、通流能力等；3）夏季工况（TRL）和最大连续出力工况（TMCR）试验，主要是考核汽轮机的出力；4）高加解烈和凝汽器单侧运行试验，也主要是考核汽轮机的出力；5）75%和50%负荷下的热力试验。

本次试验从1月16日到现场准备性能试验，1日到20日安装仪表和调试采集系统。

1月21日做了预备性试验，从23日开始做正式试验，到1月29日完成所有试验项目。

整个性能试验得到生产部和运行部、检修部的大力配合和支持。

表1 试验项目及工况安排2.试验仪表本次试验共有温度测点52个，压力测点35个，流量测点7个，水位测点3个，电气测点一组，其中压力测点采用制造精度为0.075级校验精度为0.1级的压力变送器测量，低于大气压力的测点采用绝对压力变送器测量。

(考虑了取压点和仪表之间的水柱高差和大气压力)温度采用精密级E型凯装热电偶（分度）为一次元件，二次仪表采用温度变送器测量。

主流量采用在低加出口到除氧器之间的凝结水管道上安装了ASME PTC6 要求的流量30倍管径长的流量喷嘴，安装0.05精度等级的差压变送器进行测量。

发电机功率在电厂PT／CT输出端连接试验等级(0.05)的WT3000功率表进行测量.以上所采用的测量仪表均校验合格。

3 试验中发现3号机组主要问题3.1 机组热力系统内外漏情况本次汽轮机热力试验对整个热力系统进行了严格的检查、隔离，热力系统按照单元制运行，系统隔离后，对不能隔离的漏量进行了测量和估算，整个热力系统的泄漏量（外漏量），大约为5－9.5t/h左右，扣除明漏量后系统的不明泄漏量大约为5－7t/h左右要求。

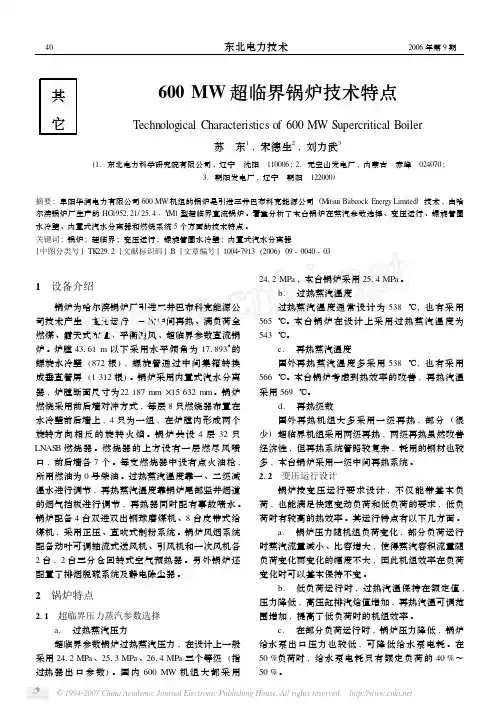

其它600MW超临界锅炉技术特点T echnological Characteristics of600MW Supercritical Boiler苏　东1,宋德生2,刘力武3(1.东北电力科学研究院有限公司,辽宁　沈阳　110006;2.元宝山发电厂,内蒙古　赤峰　024070;3.朝阳发电厂,辽宁　朝阳　122000)摘要:阜阳华润电力有限公司600MW机组的锅炉是引进三井巴布科克能源公司(Mitsui Babcock Energy Limited)技术,由哈尔滨锅炉厂生产的HG1952121/2514-Y M1型超临界直流锅炉。

着重分析了本台锅炉在蒸汽参数选择、变压运行、螺旋管圈水冷壁、内置式汽水分离器和燃烧系统5个方面的技术特点。

关键词:锅炉;超临界;变压运行;螺旋管圈水冷壁;内置式汽水分离器[中图分类号]TK22912[文献标识码]B[文章编号]100427913(2006)09-0040-031　设备介绍锅炉为哈尔滨锅炉厂引进三井巴布科克能源公司技术产生,变压运行、一次中间再热、满负荷全燃煤、露天式布置、平衡通风、超临界参数直流锅炉。

炉膛43161m以下采用水平倾角为171893°的螺旋水冷壁(872根),螺旋管通过中间集箱转换成垂直管屏(1312根)。

锅炉采用内置式汽水分离器,炉膛断面尺寸为22187mm×15632mm。

锅炉燃烧采用前后墙对冲方式,每层8只燃烧器布置在水冷壁前后墙上,4只为一组,在炉膛内形成两个旋转方向相反的旋转火焰。

锅炉共设4层32只LNAS B燃烧器。

燃烧器的上方设有一层燃尽风喷口,前后墙各7个。

每支燃烧器中设有点火油枪,所用燃油为0号柴油。

过热蒸汽温度靠一、二级减温水进行调节,再热蒸汽温度靠锅炉尾部竖井烟道的烟气挡板进行调节,再热器同时配有事故喷水。

锅炉配备4台双进双出钢球磨煤机、8台皮带式给煤机,采用正压、直吹式制粉系统。

锅炉风烟系统配备动叶可调轴流式送风机、引风机和一次风机各2台,2台三分仓回转式空气预热器。

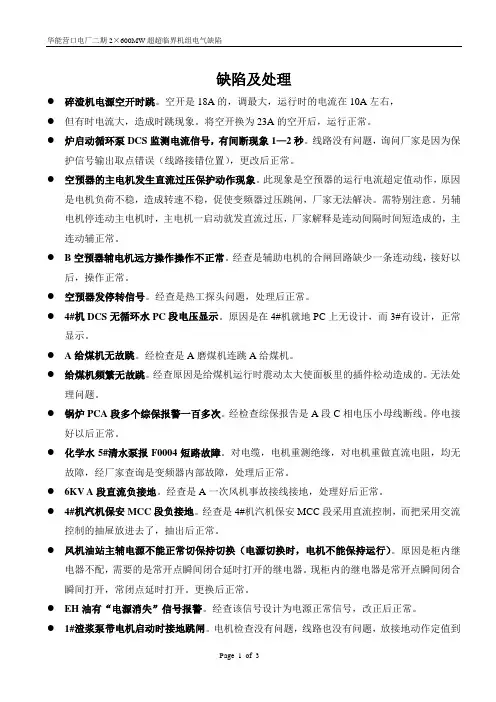

缺陷及处理●碎渣机电源空开时跳。

空开是18A的，调最大，运行时的电流在10A左右，●但有时电流大，造成时跳现象。

将空开换为23A的空开后，运行正常。

●炉启动循环泵DCS监测电流信号，有间断现象1—2秒。

线路没有问题，询问厂家是因为保护信号输出取点错误（线路接错位置），更改后正常。

●空预器的主电机发生直流过压保护动作现象。

此现象是空预器的运行电流超定值动作，原因是电机负荷不稳，造成转速不稳，促使变频器过压跳闸，厂家无法解决。

需特别注意。

另辅电机停连动主电机时，主电机一启动就发直流过压，厂家解释是连动间隔时间短造成的，主连动辅正常。

●B空预器辅电机远方操作操作不正常。

经查是辅助电机的合闸回路缺少一条连动线，接好以后，操作正常。

●空预器发停转信号。

经查是热工探头问题，处理后正常。

●4#机DCS无循环水PC段电压显示。

原因是在4#机就地PC上无设计，而3#有设计，正常显示。

●A给煤机无故跳。

经检查是A磨煤机连跳A给煤机。

●给煤机频繁无故跳。

经查原因是给煤机运行时震动太大使面板里的插件松动造成的。

无法处理问题。

●锅炉PCA段多个综保报警一百多次。

经检查综保报告是A段C相电压小母线断线。

停电接好以后正常。

●化学水5#清水泵报F0004短路故障。

对电缆，电机重测绝缘，对电机重做直流电阻，均无故障，经厂家查询是变频器内部故障，处理后正常。

●6KV A段直流负接地。

经查是A一次风机事故接线接地，处理好后正常。

●4#机汽机保安MCC段负接地。

经查是4#机汽机保安MCC段采用直流控制，而把采用交流控制的抽屉放进去了，抽出后正常。

●风机油站主辅电源不能正常切保持切换（电源切换时，电机不能保持运行）。

原因是柜内继电器不配，需要的是常开点瞬间闭合延时打开的继电器。

现柜内的继电器是常开点瞬间闭合瞬间打开，常闭点延时打开。

更换后正常。

●EH油有“电源消失”信号报警。

经查该信号设计为电源正常信号，改正后正常。

●1#渣浆泵带电机启动时接地跳闸。

600MW超临界汽轮机介绍600MW超临界汽轮机介绍概述超临界汽轮机是一种先进的发电装置，广泛用于大型燃煤电厂。

它的特点是高效率、低排放和可靠性强。

本文将介绍600MW超临界汽轮机的基本原理、工作原理和优势。

基本原理600MW超临界汽轮机基于巴斯卡定律，利用水的高压、高温和高速度来驱动涡轮机，从而产生功率。

它的工作参数远远超过了常规汽轮机，达到超临界状态，因此能够获得更高的效率和更低的排放。

工作原理600MW超临界汽轮机的工作流程可以分为燃烧、蒸汽、膨胀和冷却凝结四个基本过程。

首先，煤或其他燃料在锅炉内燃烧，产生高温高压的燃气。

然后，这些燃气通过烟气净化器进行净化，去除其中的颗粒物和二氧化硫等有害物质。

接下来，净化后的燃气进入蒸汽发生器，与水进行热交换，使水变为高温高压的蒸汽。

最后，这些蒸汽进入涡轮机，驱动涡轮机转动，从而产生动力。

优势600MW超临界汽轮机相比传统汽轮机有以下优势：1. 高效率：超临界汽轮机能够达到更高的热效率，最大限度地利用燃烧热能。

2. 低排放：超临界汽轮机采用先进的燃烧和净化技术，能够有效地减少二氧化碳和其他有害气体的排放。

3. 燃料灵活性：超临界汽轮机能够适应不同种类的燃料，包括煤炭、天然气和生物质等。

这使得它在能源资源多样化的背景下具有更大的灵活性。

4. 可靠性强：超临界汽轮机采用先进的控制系统和自动化技术，能够实现更高的运行可靠性和稳定性。

应用领域600MW超临界汽轮机主要应用于大型燃煤电厂，因为煤炭是目前最主要的发电燃料之一。

它还可以用于其他类型的发电厂，如天然气发电厂和生物质发电厂等。

随着清洁能源的发展和能源结构的转型，超临界汽轮机也将逐渐应用于更多领域。

结论600MW超临界汽轮机是一种高效、低排放和可靠性强的发电装置。

它能够最大程度地利用燃烧热能，同时减少二氧化碳和其他有害气体的排放。

在大型燃煤电厂中得到了广泛应用，也可以适用于其他类型的发电厂。

随着清洁能源的发展，超临界汽轮机有望在未来发挥更重要的作用。

600MW超临界汽轮机介绍
600MW超临界汽轮机介绍
引言
基本原理
600MW超临界汽轮机是基于卡诺循环原理构建的。

其工作流程包括压缩、加热、膨胀和冷却四个过程。

通过高温高压蒸汽的膨胀和旋转叶片的作用，将热能转化为机械能，驱动发电机产生电能。

技术特点
600MW超临界汽轮机具有以下技术特点：
超临界工作参数
与传统的亚临界汽轮机相比，超临界汽轮机的工作参数更高。

这使得超临界汽轮机能够在更高的温度和压力下工作，大大提高了循环效率和发电功率。

高效节能
600MW超临界汽轮机采用了先进的技术和设备，具有高效节能的特点。

通过优化设计和高效燃烧系统，能够减少燃料消耗和排放量，提高发电效率。

稳定可靠
600MW超临界汽轮机在设计上考虑了安全稳定性，具有较高的
可靠性。

其关键部件采用先进的材料和制造工艺，能够在高温高压的工作环境下长时间稳定运行。

灵活调节
600MW超临界汽轮机具有较强的灵活性，可以根据电网负荷的
变化进行调节。

通过调整汽轮机的运行参数，能够在低负荷和高负荷情况下实现高效稳定的发电。

应用领域
600MW超临界汽轮机广泛应用于各类发电厂，特别是大型的火
力发电厂和核电站。

其高效节能和稳定可靠的特点使其成为现代发电厂的首选设备。

结论
600MW超临界汽轮机是一种高效节能、稳定可靠的发电设备。

其超临界工作参数和灵活调节能力使其成为现代发电厂的核心设备。

随着能源需求的增加和对绿色发展的要求，600MW超临界汽轮机将
在继续发挥重要作用。

600MW超临界汽轮机介绍引言汽轮机作为一种重要的能源转换装置，广泛应用于电力、石化、冶金等各个领域。

而超临界汽轮机作为一种新型的汽轮机，具有更高的效率和更低的碳排放，被认为是电力行业的发展方向之一。

本文将介绍600MW超临界汽轮机的概况、工作原理以及其在电力行业中的应用。

概述600MW超临界汽轮机是一种具有超临界蒸汽参数（主蒸汽温度超过374℃，压力超过22.1MPa）的汽轮机。

相比传统的亚临界汽轮机，超临界汽轮机具有更高的蒸汽温度和压力，能够提高汽轮机的热效率和发电效率。

工作原理600MW超临界汽轮机的工作原理基本上与传统的亚临界汽轮机相似，都是通过蒸汽的膨胀驱动转子旋转，产生动力输出。

不同之处在于，超临界汽轮机使用的是超临界蒸汽作为工质。

超临界蒸汽在高压高温条件下具有较高的比焓和比容，能够更充分地释放能量，提高汽轮机的热效率。

600MW超临界汽轮机一般采用三级汽轮机布置，包括高压汽轮机、中压汽轮机和低压汽轮机。

蒸汽从锅炉进入高压汽轮机，驱动高压汽轮机转子旋转后，蒸汽被释放出一部分的热能，进入中压汽轮机，驱动转子旋转。

蒸汽进入低压汽轮机，全部释放出热能后被冷凝为水，循环使用。

应用600MW超临界汽轮机在电力行业中得到了广泛的应用。

其高效率和低碳排放的特点，使得它成为现代电力厂的理想选择。

通过与先进的煤炭发电技术结合，可以达到较高的发电效率，并且可以降低煤炭的消耗和化石燃料的排放，减少对环境的污染。

除此之外，600MW超临界汽轮机还可以与可再生能源发电技术相结合，如风能发电、太阳能发电等。

通过将超临界汽轮机与可再生能源发电技术相结合，可以充分利用可再生能源的优点，提高整个发电系统的效率和稳定性。

600MW超临界汽轮机作为一种新型的汽轮机，具有更高的效率和更低的碳排放，是电力行业的发展方向之一。

其工作原理和应用领域的介绍给我们展示了超临界汽轮机的巨大潜力和重要性。

在的发展中，超临界汽轮机将继续受到广泛的关注和应用，并为电力行业的可持续发展做出更大的贡献。

华能营口电厂600MW超超临界机组设计特点3.2机组的形式华能营口电厂二期工程的2X600MW超超临界机组采用的是日本三菱公司设计的两缸两排汽机组，与备选方案三缸四排汽机型相比，机组的高中压部分设计相同，均为三菱公司的设计技术；两缸机组的低压缸为三菱公司设计技术，而三缸机组的低压缸为哈汽的常规超临界设计技术。

两缸两排汽机组长21米，宽10.5米，高7.5米，本体总重770吨；三缸四排汽机组长28米，宽10.5米，高6.2米，本体总重1020吨。

两缸机组的外形及重量均远小于三缸机组，制造成本低。

从热耗率来看，三缸机组THA工况的设计热耗率比两缸机组低24kJ/kW.h，全年加权平均热耗率比两缸机组低6.4kJ/kW.h，两缸机组的热耗率略高于三缸机组。

与两缸机组完全相同的日本广野5#机组，到目前运行的各项指标均达到设计值。

尤其是世界上最长的48英寸末级钢制叶片在投运前进行了大量的实验验证，以确保其安全性，并且在广野5#机组上安全运行。

综合上述因素，由于两缸机组与三缸机组的经济性基本相当，而两缸机组的制造成本及运行维护成本均低于三缸机组，安全性也得到了相应的验证，因而两缸两排汽机型是比较合理的选择。

3.2机组参数的确定主蒸汽的温度拟采用580℃或600℃，汽机厂对采用两种不同的主蒸汽温度，从热耗率和制造成本方面进行了计算比较，主蒸汽温度采用580℃，在THA工况下，机组的热耗率比主蒸汽温度采用600℃高43 kJ/kW.h，全年的运行成本高228万元左右（年运行小时7800h，标准煤价400元/吨，标准煤发热量29300 kJ/kg）。

主蒸汽温度从580℃提高到600℃，汽轮机主要部件的材料不变，只是高压进汽部分的壁厚增加20%左右，对汽轮机的制造成本的影响仅20万元左右。

综合上述，主蒸汽温度采用600℃比主蒸汽温度采用580℃有较大优势。

主蒸汽压力经过优化后，确定锅炉出口为26.25MPa，汽轮机入口为25MPa。

600MW超超临界汽轮机介绍第一部分两缸两排汽 600MW超超临界汽轮机介绍0 前言近几年来我国电力事业飞速发展，大容量机组的装机数量逐年上升，同时随着国家对环保事业的日益重视及电厂高效率的要求，机组的初参数已从亚临界向超临界甚至超超临界快速发展。

根据我国电力市场的发展趋势，25MPa/600℃/600℃两缸两排汽 600MW 超超临界汽轮发电机组将依据其环保、高效、布局紧凑及利于维护等特点占据相当一部分市场份额，下面对哈汽、三菱公司联合制造生产的25MPa/600℃/600℃两缸两排汽600MW超超临界汽轮机做一个详细的介绍。

1 概述哈汽、三菱公司联合制造生产的600MW超超临界汽轮机为单轴、两缸、两排汽、一次中间再热、凝汽式机组。

高中压汽轮机采用合缸结构，低压汽轮机采用一个48英寸末级叶片的双分流低压缸，这种设计降低了汽轮机总长度，紧缩电厂布局。

机组的通流及排汽部分采用三维设计优化，具有高的运行效率。

机组的组成模块经历了大量的实验研究，并有成熟的运行经验，机组运行高度可靠。

机组设计有两个主汽调节联合阀，分别布置在机组的两侧。

阀门通过挠性导汽管与高中压缸连接，这种结构使高温部件与高中压缸隔离，大大地降低了汽缸内的温度梯度，可有效防止启动过程缸体产生裂纹。

主汽阀、调节阀为联合阀结构，每个阀门由一个水平布置的主汽阀和两个垂直布置的调节阀组成。

这种布置减小了所需的整体空间，将所有的运行部件布置在汽轮机运行层以上，便于维修。

调节阀为柱塞阀，出口为扩散式。

来自调节阀的蒸汽通过四个导汽管（两个在上半，两个在下半）进入高中压缸中部，然后进入四个喷嘴室。

导汽管通过挠性进汽套筒与喷嘴室连接。

进入喷嘴室的蒸汽流过冲动式调节级，然后流过反动式高压压力级，做功后通过外缸下半的排汽口进入再热器。

再热后的蒸汽通过布置在汽缸前端两侧的两个再热主汽阀和四个中压调节阀返回中压部分，中压调节阀通过挠性导汽管与中压缸连接，因此降低了各部分的热应力。

600MW超临界汽轮机介绍
600MW超临界汽轮机介绍
概述
主要特点
1. 高效能源转换：600MW超临界汽轮机利用超临界过程进行能量转换，能够达到更高的效率。

相比于常规的汽轮机，它能够将更多的热能转化为电能，降低燃料消耗。

2. 高温高压运行：超临界汽轮机能够在更高的温度和压力下工作，提高了热能传递的效率。

高温高压的运行也会增加设备的稳定性和可靠性。

3. 燃料灵活性：600MW超临界汽轮机可以适应多种燃料，如燃煤、天然气和生物质等。

这种灵活性使得它能够适应不同能源的供应，减少对某一种特定资源的依赖。

4. 环境友好：由于超临界汽轮机能够提高能量转化效率，它在燃烧燃料时产生的二氧化碳和其他污染物排放量相对较低。

这有助于减少对环境的影响，符合可持续发展的要求。

应用场景
1. 电力行业：600MW超临界汽轮机是电力行业的重要设备之一。

它能够为发电厂提供稳定、高效的动力，满足不同规模的电力需求。

2. 工业领域：超临界汽轮机也被广泛应用于工业领域，如化工厂、钢铁厂等。

它能够为工业生产提供可靠的能源供应，并减少对
环境的污染。

3. 热力供应：在一些城市中，超临界汽轮机还被用于提供热力供应。

通过余热利用，可以使供热系统更加高效，并减少能源浪费。

600MW超临界汽轮机是一种高效、高温、高压的汽轮机，具有
高效能源转换、高温高压运行、燃料灵活性和环境友好等特点。

它
在电力行业、工业领域和热力供应中有着广泛的应用。

随着能源需
求的增长和环境保护的要求，超临界汽轮机有望在得到更为广泛的
推广和应用。

600MW超临界汽轮机介绍600MW超临界汽轮机介绍一、引言600MW超临界汽轮机是一种高效、节能的发电设备，被广泛应用于现代发电行业。

本文将对600MW超临界汽轮机进行详细介绍，包括其工作原理、结构组成以及应用领域等内容。

二、工作原理600MW超临界汽轮机是基于超临界水的原理工作的。

超临界水是指当水的压力高于临界压力（221.3 bar）时，具有特殊的物理性质。

超临界水在电力发电领域具有很高的热工效率，因此被广泛应用于超临界汽轮机中。

600MW超临界汽轮机的主要工作过程分为四个阶段：高压加热过程、中压加热过程、过热过程和凝结过程。

在高压加热过程中，超临界水从锅炉进入汽轮机，被高压加热。

然后，水进入中压加热过程，继续增加温度和压力。

接下来，水进入过热器，在此过程中热量进一步增加。

最后，热水经过汽轮机发电，然后冷却并凝结为水。

三、结构组成600MW超临界汽轮机由以下主要部件组成：1. 锅炉：负责将水加热为超临界水，并提供高温高压蒸汽给汽轮机。

2. 过热器：负责进一步加热和增加蒸汽的压力，以提高汽轮机的热效率。

3. 汽轮机：包括高、中、低压汽轮机，负责将水蒸汽的热能转化为机械能，驱动发电机发电。

4. 电动机：用于提供启动和控制汽轮机的转速。

5. 发电机：将汽轮机产生的机械能转化为电能。

四、应用领域600MW超临界汽轮机广泛应用于发电行业，尤其是大型发电厂。

其主要应用领域包括以下几个方面：1. 火电厂：600MW超临界汽轮机在火电厂中得到广泛应用，可以高效地将化石燃料的热能转化为电能，满足大规模发电需求。

2. 核电厂：核电厂通常使用超临界汽轮机作为核反应堆的蒸汽发生器，将核能转化为电能。

3. 生物质发电厂：生物质发电厂常常使用600MW超临界汽轮机，通过生物质的燃烧产生蒸汽，从而发电。

4. 微型联合发电：600MW超临界汽轮机也可以用于小型或微型联合发电系统中，将余热利用起来，提高能源利用效率。

五、总结600MW超临界汽轮机是一种高效、节能的发电设备，利用超临界水的原理工作。

600M W超超临界机组建设与管理经验及新技术应用600MW超超临界机组建设与管理经验及新技术应用张明杰王润春（华能国际电力股份有限公司华能营口电厂，辽宁省营口经济技术开发区，115007）摘要：本文就营口电厂600MW超超临界机组的设备、施工等建设与管理等情况作以介绍，同时就营口二期工程采用的新技术情况作以说明和论述。

关键词：600MW超超临界机组、建设与管理经验、新技术应用1 概述华能营口电厂位于营口市鲅鱼圈区内，厂区位置在韭菜坨子岛和庙咀岛之间台子山北面的海岸上。

西南紧邻鲅鱼圈新港，东侧为鞍山钢铁集团公司鲅鱼圈分厂（原为海星村），北侧为渤海湾，南侧为墩台山。

华能营口电厂二期工程2X600MW超超临界燃煤机组是国家“863计划”引进超超临界燃煤发电技术的依托工程，超超临界发电技术在世界上是最先进的洁净煤燃烧发电技术之一。

它是通过提高机组运行参数，降低单位煤耗实现节能。

在配置同样的减排技术---高效静电除尘器、高效脱硫、低NOx燃烧器等节能环保设备的情况下，与同容量低参数机组相比，更加节能、环保。

华能营口电厂于2007年8月31日率现在我国建设投产了世界第二台、第三台，中国第一台、第二台超超临界600MW燃煤机组，工程于2005年4月30日开工，日历工期（历时）28个月，建设工期24个月（赶上两个冬季基本停工4个月）。

该工程建设突破了众多工程技术难关，为我国超超临界机组建设积累了很好的建设经验，该工程突出落实了华能基建“两高一低”的方真，工程总造价决算结果为预计在37.5亿。

本工程遇到的突出问题是主机设计问题，由于受日本三菱公司设计的制约造成设计至后，由于受主设备和四大管道的四大管件交货影响，造成安装工程比预期时间脱期。

营口电厂二期工程由东北电力设计院设计，三大主机由哈尔滨三大动力厂供货，安装工程由东电三公司和东电二公司施工。

2 主设备介绍2.1 锅炉：采用三菱超超临界变压运行直流锅炉，П型布置、单炉膛、低NOx主燃烧器分级燃烧技术和MACT型低NOx分级送风燃烧系统、反向切园燃烧方式，炉膛采用内螺纹管垂直上升膜式水冷壁、循环泵启动系统、一次中间再热、调温方式除煤/水比外，还采用烟气分配挡板、燃烧器摆动、喷水等方式。
