钻铣床使用手册
- 格式：docx
- 大小：731.39 KB
- 文档页数：19

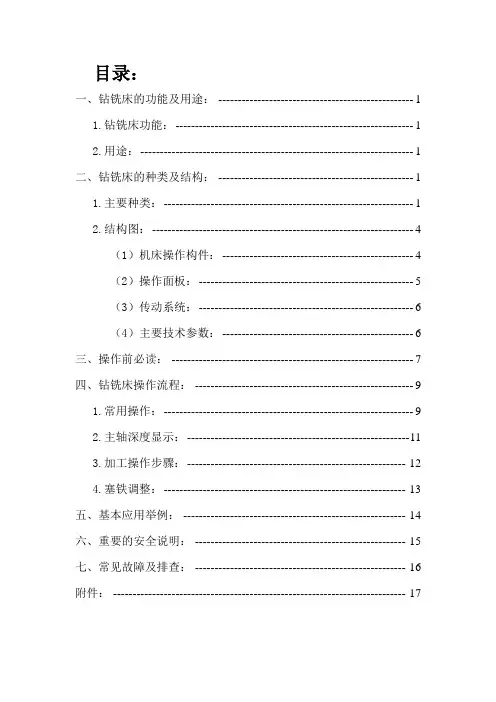

目录：一、钻铣床的功能及用途：---------------------------------------------------11.钻铣床功能：--------------------------------------------------------------12.用途：-----------------------------------------------------------------------1二、钻铣床的种类及结构：---------------------------------------------------11.主要种类：-----------------------------------------------------------------12.结构图：--------------------------------------------------------------------4（1）机床操作构件：--------------------------------------------------4（2）操作面板：--------------------------------------------------------5（3）传动系统：--------------------------------------------------------6（4）主要技术参数：--------------------------------------------------6三、操作前必读：---------------------------------------------------------------7四、钻铣床操作流程：---------------------------------------------------------91.常用操作：-----------------------------------------------------------------92.主轴深度显示：---------------------------------------------------------113.加工操作步骤：---------------------------------------------------------124.塞铁调整：---------------------------------------------------------------13五、基本应用举例：-----------------------------------------------------------14六、重要的安全说明：--------------------------------------------------------15七、常见故障及排查：--------------------------------------------------------16附件：-----------------------------------------------------------------------------17ZX20型钻铣床ZX30型钻铣床ZX63502.结构图：（1）机床操作构件（如图1、表1）：图1（2）操作面板：4表1转速显示攻丝正转速度开始反转停止触摸式操作面板主轴深度显示屏触摸式操作面板：是机头的控制面板，通过该面板可以控制机头的转动和停止，以及实现对机头转速和正反转的控制；主轴深度显示屏：是微量调节进给手柄的显示屏，当旋转微量进给手轮该屏幕就会显示出当前的进给深度（3）传动系统：本铣床的传动系统主要由:电机、同步带轮、主轴等组成。
传动方式是由直流无刷电动机通电启动后,通过电机与主轴用同步带轮传动主轴旋转,而后进行工作；通过无级变速旋钮，在规定的转速范围内调节电机转速而进行变速，主轴转速为100—1750转/分,通过正面上方的主轴转速液晶显示屏可以清晰的看到当前的速度值。
（4）主要技术参数：钻孔能力25毫米端面铣削能力25毫米平面铣削能力50毫米最大攻丝能力12毫米主轴最大行程80毫米主轴中心线到立柱母线距离230毫米主轴端面到工作台距离350毫米主轴锥孔MT#3主轴转速(无级变速)100-1750转/分工作台面尺寸550×160毫米T形糟尺寸12毫米工作台横向移动距离160毫米工作台纵向移动距离300毫米电动机功率1000W电压\频率220-240V\50HZ净重/毛重:155/190千克三、操作前必读：1.操作前要检查设备上的防护、保险、信号装置。
机械传动部分、电气部分要有可靠的防护装置。
工、卡具是否完好，否则不准开动；2.钻床的平台要紧住，工件要夹紧。
钻小件时，应用专用工具夹持，防止被加工件带起旋转，不准用手拿着或按着钻孔；3.开动机床时主轴应按顺时针方向转动；4.自动走刀，要选好进给速度，调好行程限位块。
手动进刀一般按逐渐增压和减压的原则进行，以免用力过猛造成事故；5.调整钻床速度、行程、装夹工具和工件时，以及擦试机床时，要停车进行；6.机床开动后，不准接触运动着的工件、刀具和传动部分。
禁止隔着机床转动部分传递或拿取工具等物品；7.在操作过程中,要注意和控制机床的情况,若出现不正常的征兆,应及时停止操作,并立即请有关人员组织维修；8.机床运转时，不准离开工作岗位，因故要离开时必须停车并切断电源；9.钻头上绕长铁屑时，要停车清除，禁止用口吹，手拉、应使用刷子或铁钩清除；10.使用摇臂钻，横臂回转范围内不准有障碍物。
横臂和工作台不准有浮放物；11.工作结束时，将横臂降到最低位置。
主轴箱靠近立柱，并都要卡紧；12.两人或两人以上在同一台机床工作时，必须有一人负责安全，统一指挥，防止发生事故。
四、钻铣床操作流程：1.常用操作（如图2）：转速显示攻丝正转速度开始反转停止图2（1）接通电源,将主电源开关转到“1”(通电位置),这时电源指示灯会发亮表示机器已经通电；（2）将急停开关按箭头方向松开,此时主轴液晶屏将显示“0000FORWARDSTOP”；（3）按一下“Start开始”按钮,主轴液晶显示屏显示为“0100FORWARD”，这是启动的最低速度显示，启动时为正转；（4）按住Speed(速度)向上箭头键转速将不断上升,直到1750rpm的最高转速，如果你点按向上箭头键,按一下转速上升10rpm；按住Speed(速度)向下箭头键转速将不断下降,直到图4图5（9）卧（斜）铣功能:主轴箱可以旋转实现此功能,先将2个紧固的M10六角螺母松开,用6mm内六角板手插入右侧滑板凹孔内六角螺钉上，顺时针旋转到底,使主轴锁定销脱开；此后可以按标尺显示转动到你需要的角度,然后拧紧2只M10螺母（如图4、5）。
（10）按“Stop停止”键可停止机器转动,如使用中遇紧急情况需要停车的,请迅速拍下正面的急停开关,问题解决后再按上述步骤重新启动机器。
（11）电路板设有过载保护装置，负载过大时自动停机，重启设备即可恢复运行。
2.主轴深度显示（如图6）：图6（1）按“ON/OFF”键启动显示屏,此时数字显示不一定为“0”,可按一下“ZERO”键归零；（2）按“mm/in”键可实现公英制转换。
（3）按“plus”增加深度，按“minus”减少深度，作用和微调手轮相同3.加工操作步骤：（1）装夹刀具和工件时必须停车;（2）擦干净主轴内孔(莫氏3号)和刀杆锥面,将刀杆锥入主轴内孔,放入拉杆吊紧刀杆；（3）将要加工的零件放到工作台面上,用压板压紧后,纵向和横向移动到所需位置；（4）松开立柱锁紧手柄,摇动升降手柄将主轴箱移下；（5）启动机床,选择好转速,逆时针转动多用操作手柄,此时即可进行铣削加工；（6）铣工件时,一定要锁紧主轴箱和主轴,同时根据需要锁紧纵向横向塞铁,以免加工尺寸变化；（7）更换钻夹头或铣头时,将顶部防护罩松开放在边上,将拉杆螺纹旋松2-3牙,然后用榔头敲击使锥柄与主轴脱离,最后用手松开拉杆进行更换。
（8）完成工作后应该切断电源,搞好机床和环境的清洁工作,并对机床外露加工面加注机械油,以免机床表面生锈,影响使用和美观。
4.塞铁调整：机床经过较长时间的接触运行后,要对工作台和床鞍部位的塞铁进行调整,以消除间隙误差,使机床长期处于可靠的使用状态,为确保机床精度，需调节的塞铁：（1）工作台与床鞍间的纵向塞铁；（2）床鞍与底座间的横向塞铁；调节方法是调节塞铁锁紧螺钉到手轮摇动轻松平稳,且扳动工作台面无松动感觉；然后锁紧紧定螺钉上的螺母。
工作台螺母螺钉塞铁床鞍（3）垂直导轨与垂直拖板间的斜塞铁；调节方法是调节调整螺钉到手轮摇动轻松平稳且扳动主轴箱无松动感觉即可。
垂直导轨斜塞铁调整螺钉垂直拖板床鞍螺母螺钉塞铁底座5、基本应用举例：出于安全考虑，通常实验室练习钻铣床都是以加工尼龙、木材这些材质较软的材料为主；当经过一段时间的练习，对机器各方面的性能以及注意事项有了一定的了解后方可进行对金属类材料的加工练习。
