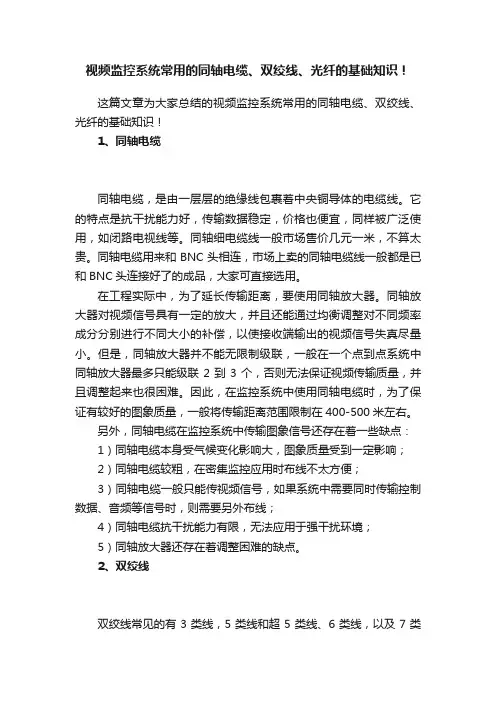

视频监控线缆常识

视频监控系统常用的同轴电缆、双绞线、光纤的基础知识！这篇文章为大家总结的视频监控系统常用的同轴电缆、双绞线、光纤的基础知识！1、同轴电缆同轴电缆，是由一层层的绝缘线包裹着中央铜导体的电缆线。

它的特点是抗干扰能力好，传输数据稳定，价格也便宜，同样被广泛使用，如闭路电视线等。

同轴细电缆线一般市场售价几元一米，不算太贵。

同轴电缆用来和BNC头相连，市场上卖的同轴电缆线一般都是已和BNC头连接好了的成品，大家可直接选用。

在工程实际中，为了延长传输距离，要使用同轴放大器。

同轴放大器对视频信号具有一定的放大，并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿，以使接收端输出的视频信号失真尽量小。

但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2到3个，否则无法保证视频传输质量，并且调整起来也很困难。

因此，在监控系统中使用同轴电缆时，为了保证有较好的图象质量，一般将传输距离范围限制在400-500米左右。

另外，同轴电缆在监控系统中传输图象信号还存在着一些缺点：1）同轴电缆本身受气候变化影响大，图象质量受到一定影响；2）同轴电缆较粗，在密集监控应用时布线不太方便；3）同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，则需要另外布线；4）同轴电缆抗干扰能力有限，无法应用于强干扰环境；5）同轴放大器还存在着调整困难的缺点。

2、双绞线双绞线常见的有3类线，5类线和超5类线、6类线，以及7类线。

前者线径细而后者线径粗，型号如下：1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

3）三类线：在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。

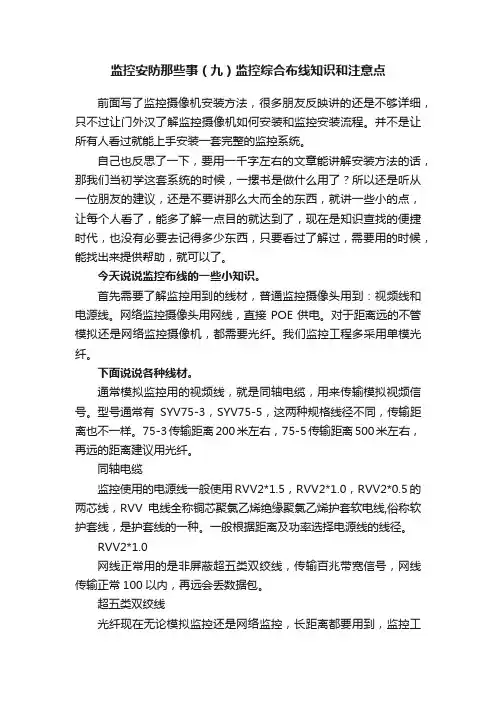

监控安防那些事（九）监控综合布线知识和注意点前面写了监控摄像机安装方法，很多朋友反映讲的还是不够详细，只不过让门外汉了解监控摄像机如何安装和监控安装流程。

并不是让所有人看过就能上手安装一套完整的监控系统。

自己也反思了一下，要用一千字左右的文章能讲解安装方法的话，那我们当初学这套系统的时候，一摞书是做什么用了？所以还是听从一位朋友的建议，还是不要讲那么大而全的东西，就讲一些小的点，让每个人看了，能多了解一点目的就达到了，现在是知识查找的便捷时代，也没有必要去记得多少东西，只要看过了解过，需要用的时候，能找出来提供帮助，就可以了。

今天说说监控布线的一些小知识。

首先需要了解监控用到的线材，普通监控摄像头用到：视频线和电源线。

网络监控摄像头用网线，直接POE供电。

对于距离远的不管模拟还是网络监控摄像机，都需要光纤。

我们监控工程多采用单模光纤。

下面说说各种线材。

通常模拟监控用的视频线，就是同轴电缆，用来传输模拟视频信号。

型号通常有SYV75-3，SYV75-5，这两种规格线径不同，传输距离也不一样。

75-3传输距离200米左右，75-5传输距离500米左右，再远的距离建议用光纤。

同轴电缆监控使用的电源线一般使用RVV2*1.5，RVV2*1.0，RVV2*0.5的两芯线，RVV电线全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电线,俗称软护套线，是护套线的一种。

一般根据距离及功率选择电源线的线径。

RVV2*1.0网线正常用的是非屏蔽超五类双绞线，传输百兆带宽信号，网线传输正常100以内，再远会丢数据包。

超五类双绞线光纤现在无论模拟监控还是网络监控，长距离都要用到，监控工程一般采用的单模光纤，传输距离可以几十公里，传输信号稳定。

布线的时候不能拐死弯，就是说拐弯半径一般都在20cm以上才可以，防止折断。

光纤线材敷设方法和注意点：监控室外布线可以架空、沿墙或者地埋的方式。

线槽布线监控室内布线一般使用线槽或者桥架，普通的监控工程室内都是使用的线槽，大型监控室内就需要用到桥架。

视频监控系统线缆的选型工程人员在实际工程中，如何选择视频监控系统线缆规格与用线量计量呢？（一）线缆的规格1.视频线规格（1）摄像机离监控主机的距离≤200m，可以用SYV-75-3（即RG59线）或SYV-75-5（96编）视频线。

（2）摄像机离监控主机的距离在200~350m时，可以用SYV-75-5（128编）视频线。

（3）摄像机到监控主机的距离在350~500m时，可以用SYV-75-7视频线。

（4）摄像机到监控主机的距离在500~1000m时，可以采用光纤传输。

注意，SYV电缆全称实心聚乙烯绝缘射频同轴电缆，是同轴电缆的一种。

SYV-75-5中的各个字母数字各有含义，其中S表示射频，Y 表示聚乙烯绝缘，V表示护套，75表示特性阻抗，5表示线径，A表示64编，B表示96编，C表示128编。

“编”代表屏蔽层的密度。

2.云台控制线规格（1）云台与控制器距离≤100m，用RVV6×0.5护套线。

（2）云台与控制器的距离>100m，用RVV6×0.75护套线。

3.镜头控制线规格用RVV4×0.5护套线。

4.解码器通信线规格用RVV2×1护套线。

5.摄像机电源线规格：摄像机电源线：若系统有20台普通摄像机，摄像机到监控主机的平均距离为50m，则应使用BVV6mm2铜芯双塑线作电源主线，不同距离所使用的电源线见表5-2。

电源线选用规格表（二）线缆的用量计算以现有一箱线为例，假设一箱线总长为305m，用线的损耗系数为1.15~1.2，所有的信息点采用相同方法连接，公式中单位为。

水平布线用线量与垂直布线用线量的计量方法是一致，可参考下面的计算方法。

（1）平均长度L，=（最短距离+最长距离）÷2（2）线缆长度L，=L，×1.2+6m（6m为端接余量，视现场情况界定，以满足现场扩展需要为准）（3）每箱线能放的根数：N1=305÷L，（4）总根数=信息点数=N2（5）线缆的总用量：M（箱）=N2÷N1上述计算方法适用于双绞线、大对数电缆和光缆的计算。

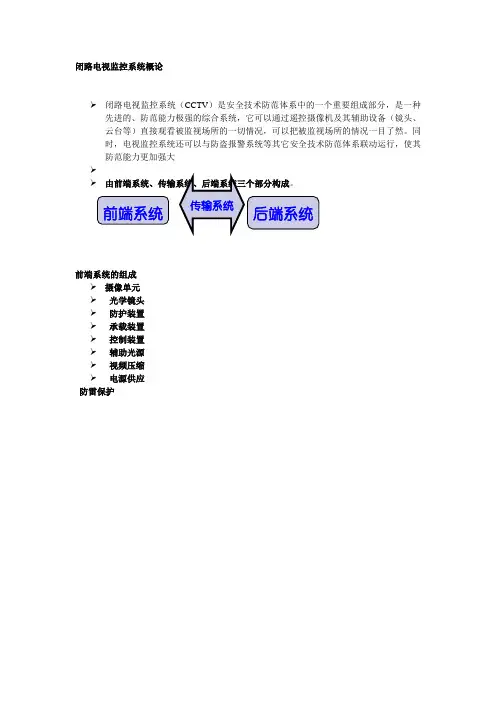

闭路电视监控系统概论闭路电视监控系统（CCTV）是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，可以把被监视场所的情况一目了然。

同时，电视监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。

前端系统的组成摄像单元光学镜头防护装置承载装置控制装置辅助光源视频压缩电源供应防雷保护防雷保护第一部分安防监控线材知识视频线缆视频电缆选用75Ω的同轴电缆，通常使用的电缆型号为SYV¡ª75¡ª3和SYV¡ª75¡ª5。

它们对视频信号的无中继传输距离一般为300-500m，当传输距离更长时，可相应选用SYV¡ª75¡ª7、SYV¡ª75¡ª9或SYV¡ª75¡ª12的粗同轴电缆（在实际工程中，粗缆的无中继传输距离可达1km以上），当然也可考虑使用视频放大器。

一般来说，传输距离越长则信号的衰减越大，频率越高则信号的衰减也越大，但线径粗则信号衰减越小。

国内生产的同轴电缆可分为实芯和藕芯两种。

芯线一般用铜线，外导体有铝管和铜网加铝箔。

绝缘外套分为单护套和双护套两种。

SYV-75-3-1型电缆表示同轴射频电缆，用聚乙烯绝缘，用聚氯乙烯做护套，特性阻抗为75Ω，芯线绝缘外经为3mm，结构序号为1视频同轴电缆的结构如图所示，其中外导体用铜丝编织而成。

不同质量的视频电缆其编织层的密度（所用的细铜丝的根数）是不一样的，如96编、128编，有的电缆编数少，但在编织层外增加了一层铝箔。

在电路中，其外导体接地，内导体（铜芯线）接信号端，内、外导体之间填充有绝缘介质，这样，传输的电磁能便被限制在内、外导体之间了，避免了辐射损耗和外界杂散信号的干扰。

监控布线的方法与技术监控布线是指在建筑物内或公共场所内部进行监控设备的布置和线缆连接的过程。

通过布线及技术的合理设计，能够实现监控设备间的远程通信和图像传输，提高监控系统的效能和安全性。

一、监控布线的方法1. 双绞线布线法：双绞线是目前最为常用的监控布线材料之一，其采用两根细心绞合的细铜丝，能够有效地减少电磁干扰。

双绞线可以根据需要选择不同的规格和种类，如屏蔽双绞线、非屏蔽双绞线等。

2. 同轴电缆布线法：同轴电缆是另一种常用的监控布线材料，其特点是抗干扰性好并能够传输大量的数据。

同轴电缆由导线、铜带和绝缘层组成，可以实现监控设备与中心设备之间的高质量图像传输。

3. 光纤布线法：光纤是目前布线技术中最高级的选择。

光纤布线具有高速传输、抗干扰性强和安全可靠等优势。

光纤布线的安装需要注意光纤的弯曲半径限制以及末端连接的技术要求。

4. 无线布线法：无线布线法是近年来发展很快的一种监控布线方法。

通过无线传输技术，将监控设备与中心设备进行无线连接，省去了布线工程和布线成本。

但无线信号容易受到干扰，有时传输距离有限，需要根据实际环境选择。

二、监控布线的技术1. 预先规划布线方案：在开始布线之前，应该先进行详细的规划和设计。

包括确定监控设备的位置、线缆的路径、线缆种类和长度等。

合理的布线方案能够提高监控系统的效能和监控范围。

2. 布线材料的选择：在选择布线材料时，需要考虑到监控系统的需求、传输距离和环境条件。

不同的布线材料具有不同的特性，如抗干扰性、传输速度和耐用性，需要根据实际情况选择合适的材料。

3. 布线的走线方式：布线的走线方式应尽量避免与其他电源线、电器线路等相交，以防止电磁干扰。

可以利用布线管道、走线槽或墙壁内隐藏线缆的方式进行布线，同时要注意线缆的保护和隐蔽性。

4. 线缆的标注和管理：在布线完成后，需要对线缆进行标注和管理。

可以使用标签、颜色或编号等方式对线缆进行标识，以便于后期的维护和故障排查。

5. 线缆的连接和固定：线缆连接的质量直接影响到监控系统的传输效果。

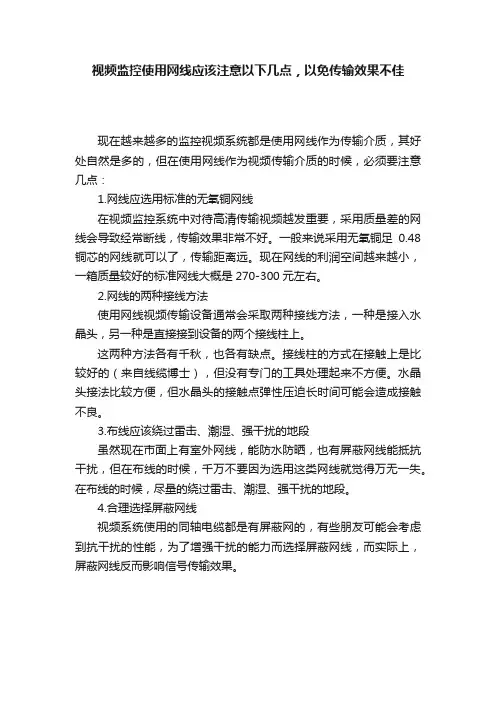

视频监控使用网线应该注意以下几点，以免传输效果不佳
现在越来越多的监控视频系统都是使用网线作为传输介质，其好处自然是多的，但在使用网线作为视频传输介质的时候，必须要注意几点：
1.网线应选用标准的无氧铜网线
在视频监控系统中对待高清传输视频越发重要，采用质量差的网线会导致经常断线，传输效果非常不好。

一般来说采用无氧铜足0.48铜芯的网线就可以了，传输距离远。

现在网线的利润空间越来越小，一箱质量较好的标准网线大概是270-300元左右。

2.网线的两种接线方法
使用网线视频传输设备通常会采取两种接线方法，一种是接入水晶头，另一种是直接接到设备的两个接线柱上。

这两种方法各有千秋，也各有缺点。

接线柱的方式在接触上是比较好的（来自线缆博士），但没有专门的工具处理起来不方便。

水晶头接法比较方便，但水晶头的接触点弹性压迫长时间可能会造成接触不良。

3.布线应该绕过雷击、潮湿、强干扰的地段
虽然现在市面上有室外网线，能防水防晒，也有屏蔽网线能抵抗干扰，但在布线的时候，千万不要因为选用这类网线就觉得万无一失。

在布线的时候，尽量的绕过雷击、潮湿、强干扰的地段。

4.合理选择屏蔽网线
视频系统使用的同轴电缆都是有屏蔽网的，有些朋友可能会考虑到抗干扰的性能，为了增强干扰的能力而选择屏蔽网线，而实际上，屏蔽网线反而影响信号传输效果。

安防监控系统线缆的选择安防监控系统布线设计涉及到视频监控线路、广播对讲线路、报警线路、声音监听线路、网络线路。

它们的功能作用不同，选择线缆的型号也不相同，今日我们就来讲讲电视监控系统需要涉及到哪些线缆：1、摄像机视频信号传输线缆常用的视频传输线缆为75系列的细同轴电缆，但是不同线径的同轴电缆对视频信号的衰减程度也是不一样的，线缆越粗、衰减越小。

同轴电缆系列的特性参数如表1所示。

要求依据表1选择线缆。

电缆的线径越粗则衰减越小，越适合长距离的传播。

选择线缆如下：当摄像机到子监控中心距离≤300米时，可选用SYV-75-3；当摄像机到子监控中心距离≤500米时，可选用SYV-75-5；当摄像机到子监控中心距离≤800米时，可选用SYV-75-7或SYV-75-9；当摄像机到子监控中心距离≤1000米时，可选用SYV-75-12；2、摄像机电源线电视监控系统中的电源线采纳单独布线，在监控室设置总开关，通过ups电源，以对整个监控系统直接掌握，一般状况下，电源线按沟通220V布线，在摄像机端再经适配器转换成直流12V。

但是，有的摄像机是用5V或12V、24V的直流电，供电方式就不一样了。

3、使用带电动云台、电动镜头的摄像机装置线缆带电动云台、电动镜头的摄像机装置，除了上述视频信号线、电缆线外，还要考虑现场解码器与掌握中心之间的传输线缆，一般采纳2芯屏蔽通信电缆（RVVP）或3类双绞线，UTP线芯截面积为0.3m㎡~0.5m㎡。

4、报警及声音监听线缆监仓、楼道处的报警、监仓线缆一般选用4芯屏蔽通信电缆（RVVP）或3类双绞线UTP，每芯截面积为0.5m㎡。

5、广播与对讲线缆监仓、楼道、厂区等处设定广播时，线缆的基本原则是：距离越长、线缆越粗。

RS-485通信规定的基本通信距离是1200米，实际中工程中选用RVV-2/1.5的护套线，可将通信距离延长到2000米，广播、对讲状况可视距离的长短选择不同的线缆、双绞线。

一、引言视频监控系统是现代安防领域的重要组成部分，而供电系统则是保证视频监控系统正常运行的关键因素之一。

本文将全面介绍视频监控系统供电方面的知识，包括电源要求、电源线选择、防雷保护、备用电源、电缆和管道铺设以及接地等方面。

二、电源要求视频监控系统的电源要求主要包括电压和频率两个方面。

通常情况下，电源的电压应该在110V到240V之间，频率在50Hz到60Hz之间。

如果电源电压不稳定或波动较大，可能会导致摄像机无法正常工作或损坏。

此外，还应该注意电源的负载能力，确保电源能够提供足够的电流和电压来驱动所有摄像机和相关设备。

三、电源线选择电源线的选择对于视频监控系统的稳定性至关重要。

应该选择足够粗的电线，以减少电压降和电线的发热。

同时，应该避免使用太细的电线，以免因过载而引起火灾。

此外，应该根据实际情况选择合适的电线材料，例如铜线或铝线。

在铺设电线时，应该遵循相关标准和规范，确保电线铺设的安全和可靠性。

四、防雷保护在安装视频监控系统时，应该考虑防雷保护。

在室外安装的摄像机和其他设备应该配备防雷保护设备，如避雷针等。

同时，也应该在电源线和信号线上安装防雷器，以避免雷电对设备造成损坏。

防雷保护设备应该定期进行检查和维护，以确保其正常工作。

五、备用电源为了确保视频监控系统在停电或其他紧急情况下能够正常运行，应该配备备用电源。

备用电源可以是蓄电池或发电机。

蓄电池应该定期进行充放电维护，以保证其性能和寿命。

发电机应该定期进行启动和维护，以确保其能够在紧急情况下正常启动和供电。

在选择备用电源时，还应该考虑其容量和供电时间，以满足实际需求。

六、电缆和管道铺设在铺设电缆和管道时，应该遵守相关标准和规范，例如国家电气规范等。

应该避免在电缆和管道中留下空隙或缝隙，以免引起电磁干扰或损坏。

同时，还应该考虑电缆和管道的防腐、防磨损等问题，以提高其使用寿命。

在铺设过程中，应该注意安全问题，遵循相关安全操作规程。

七、接地为了保护设备和人员安全，应该将视频监控系统的所有设备接地。

一、监控系统中视频同轴线缆的认识SYV 75-5-2 表述：S : 射频Y : 聚乙烯绝缘V : 聚氯乙烯护套75：75 欧姆5：线径为5mm 2 ：代表芯线为多芯二、第一步：（如下图）用壁纸刀剥开线缆外护套，将屏蔽网在线缆一侧理顺，可割断另一侧部分屏蔽网，但注意不能割伤绝缘层，注意不能有毛刺。

绝缘层高出外护套约3mm。

三、第二步：（如下图）用尖头电烙铁给整理过的屏蔽网线和芯线上锡。

注意屏蔽网上锡时不能太厚，如太厚可能造成BNC 头的丝帽拧不上。

可适当减少屏蔽网的根数和将屏蔽网焊扁。

四、第三步：（如下图）五、第四步：（如下图）用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。

六、第五步：（如下图）将上过锡的线缆与上过锡的BNC头直接焊接。

整理毛刺。

1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

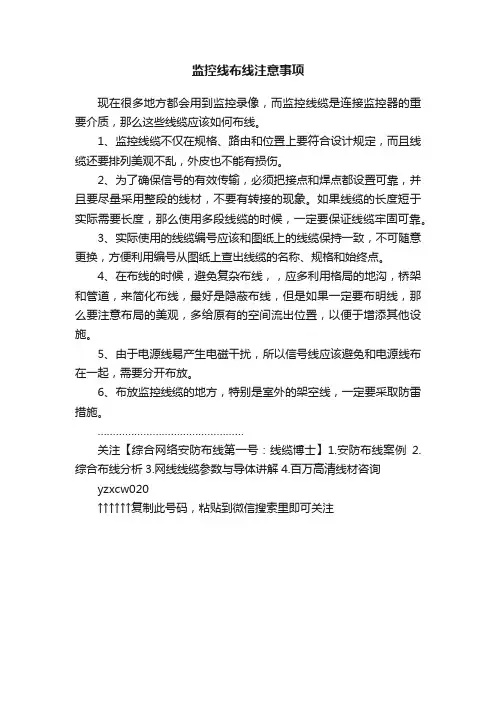

监控线布线注意事项
现在很多地方都会用到监控录像，而监控线缆是连接监控器的重要介质，那么这些线缆应该如何布线。

1、监控线缆不仅在规格、路由和位置上要符合设计规定，而且线缆还要排列美观不乱，外皮也不能有损伤。

2、为了确保信号的有效传输，必须把接点和焊点都设置可靠，并且要尽量采用整段的线材，不要有转接的现象。

如果线缆的长度短于实际需要长度，那么使用多段线缆的时候，一定要保证线缆牢固可靠。

3、实际使用的线缆编号应该和图纸上的线缆保持一致，不可随意更换，方便利用编号从图纸上查出线缆的名称、规格和始终点。

4、在布线的时候，避免复杂布线，，应多利用格局的地沟，桥架和管道，来简化布线，最好是隐蔽布线，但是如果一定要布明线，那么要注意布局的美观，多给原有的空间流出位置，以便于增添其他设施。

5、由于电源线易产生电磁干扰，所以信号线应该避免和电源线布在一起，需要分开布放。

6、布放监控线缆的地方，特别是室外的架空线，一定要采取防雷措施。

…………………………………………
关注【综合网络安防布线第一号：线缆博士】1.安防布线案例2.综合布线分析3.网线线缆参数与导体讲解4.百万高清线材咨询yzxcw020
↑↑↑↑↑↑复制此号码，粘贴到微信搜索里即可关注。

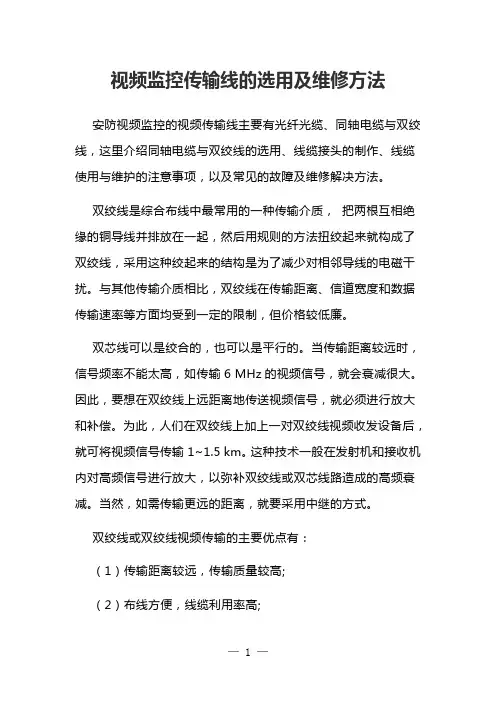

视频监控传输线的选用及维修方法安防视频监控的视频传输线主要有光纤光缆、同轴电缆与双绞线，这里介绍同轴电缆与双绞线的选用、线缆接头的制作、线缆使用与维护的注意事项，以及常见的故障及维修解决方法。

双绞线是综合布线中最常用的一种传输介质，把两根互相绝缘的铜导线并排放在一起，然后用规则的方法扭绞起来就构成了双绞线，采用这种绞起来的结构是为了减少对相邻导线的电磁干扰。

与其他传输介质相比，双绞线在传输距离、信道宽度和数据传输速率等方面均受到一定的限制，但价格较低廉。

双芯线可以是绞合的，也可以是平行的。

当传输距离较远时，信号频率不能太高，如传输6 MHz的视频信号，就会衰减很大。

因此，要想在双绞线上远距离地传送视频信号，就必须进行放大和补偿。

为此，人们在双绞线上加上一对双绞线视频收发设备后，就可将视频信号传输1~1.5 km。

这种技术一般在发射机和接收机内对高频信号进行放大，以弥补双绞线或双芯线路造成的高频衰减。

当然，如需传输更远的距离，就要采用中继的方式。

双绞线或双绞线视频传输的主要优点有：（1）传输距离较远，传输质量较高;（2）布线方便，线缆利用率高;（3）抗干扰能力较强;（4）使用方便，可靠性高;（5）取材方便，价格便宜。

主要缺点是，传输的衰减量和失真度要远大于同轴电缆。

一般，双绞线传输视频多用5类非屏蔽线缆，因为屏蔽层对双绞线对有分布电容耦合的影响，使衰减增大，并且靠近双绞线的外部金属物体，还会破坏平衡传输特性。

只有在电磁干扰严重或雷电较多的地区，才可采用屏蔽双绞线。

当选用双绞线视频传输设备时，要注意选择以下两个参数。

（1）双绞线的分布电容，最好要小于50~60 pF/m;（2）双绞线对的环路电阻，应小于18 Ω/m，这个环路电阻是将某对双绞线的一端短接，用万用表在另一端测得的直流电阻值。

还要再次强调的是，双绞线视频传输设备中的发射与接收设备之间，只能点到点连接，不能从线路中间桥接分支，否则会因信号反射而使图像产生重影。

For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial use装监控一般都用什么规格的线材1、视频线摄像机到监控主机距离≤ 200 米，用SYV 75-5 （96 编）视频线。

摄像机到监控主机距离＞200 米，用SYV 75-5 （128 编）视频线。

摄像机到监控主机距离＞500 米，用光纤传输。

2、云台控制线云台与控制器距离≤ 100 米，用RVV 6×0. 5 护套线。

云台与控制器距离＞100 米，用RVV 6×0.75 护套线。

3、镜头控制线采用RVV4×0.5护套线。

4、解码器通讯线应采用RVV2×1屏蔽双绞线。

5、摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用RVV 6㎡铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：摄像机到监控主机的平均距离34～50m 21～33m ≤20m 电源线规格（2线）6㎡4㎡ 2.5㎡仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться вкоммерческих целях.以下无正文For personal use only in study and research; not for commercial use仅供个人用于学习、研究；不得用于商业用途。

监控线材的选用：线材的选用以及铺设线材的选型：1. 视频线：摄像机到监控主机的距离≤200米，通常在100米左右，可以用SYV-75-3（即RG59线）视频线或者SYV-75-5（96编）。

摄像机到监控主机的距离＞200米＜350米，可以用SYV-75-5（128编）视频线。

摄像机到监控主机的距离在500米左右，采用SYV-75-7基本可以实现。

（一般不常用）摄像机到监控主机的距离在500-1000米，可以采用光纤传输。

PS：SYV电缆全称实心聚乙烯绝缘射频同轴电缆，是同轴电缆的一种。

SYV-75-5：S代表射频，Y代表聚乙烯绝缘，V护套，75代表特性阻抗，5代表线径。

A：64编 B：96编 C：128编“编”代表：屏蔽层的密度，即外面密密的铜线。

2. 云台控制线云台与控制器距离≤100米，用RVV6×0.5护套线。

云台与控制器的距离＞100米，用RVV6×0.75护套线。

PS：护套线介绍：软护套有RVV和BVVv-聚氯乙烯绝缘v-聚氯乙烯护套R-软铜导体省略VV-聚氯乙烯绝缘聚氯乙烯护套电力电缆RVV-聚氯乙烯绝缘聚氯乙烯护套软电缆(也叫护套线)3. 镜头控制线采用RVV4×0.5护套线。

4. 解码器通讯线应采用RVV2×1护套线。

5. 摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的距离在50米以内，则应使用BVV6M2 监控系统线路铺设：1. 视频线铺设注意事项：若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59（SYV-75-3）视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。

对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。

如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。

视频同轴电缆江苏鑫联光电有限公司将在这里为您解惑。

什么是视频同轴电缆？视频同轴电缆也称视频线或视频监控线，因为其主要是用来传输影像信号的一种电缆，多用于连接安防监控摄像头和现实终端（电脑或显示器等）的电线电缆。

视频同轴电缆标准及结构视频同轴电缆采用GB/T14864-1993国家标准。

视频同轴电缆先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对)，再由单个或多个同轴对组成的电缆。

同轴电缆由里到外分为四层：中心铜线，塑料绝缘体，网状导电层和电线外皮。

中心铜线和网状导电层形成电流回路。

因为中心铜线和网状导电层为同轴关系而得名。

视频同轴电缆产品特性：视频同轴电缆传输性能及机械性能的稳定；阻抗均匀；抗干扰能力强。

视频同轴电缆部分产品结构一览表：SYWV(物理发泡）SYV（聚乙烯绝缘）SYF SYFF（氟塑料绝缘及护套）视频同轴电缆的主要规格型号视频同轴电缆规格型号内导体mm 绝缘外径mm 成品外径mm 视频同轴电缆SYwV50-21x0.68 2.2 4SYwV50-31x0.9 2.95 5.8SYwV50-51x1.4 4.8 7.9SYwV50-77x0.75 7.25 11SYwV50-97x0.95 9 12.2SYV50-127x1.15 11.5 15SYV50-157X1.54 15 19SYV50-1719X1.04 17.3 22SYV75-37X0.17 3 5SYV75-41X0.59 4.8 6SYV75-51X0.75 5.7 7.9SYV75-71X1.15 7.25 10.3 SYV75-91X1.37 9 12.2 SYV75-12 7X0.6311.5 15。

视频监控系统的常见传输线缆视频监控系统常用线缆标识及其含义解释如下：SYV：实心聚乙烯绝缘射频同轴电缆，采用100%聚乙烯填充，PVC 护套，用于视频信号传输。

SYWV（Y）、SYKV：物理发泡聚乙绝缘有线电视系统电缆，含有20%的聚乙烯，充有80%的氮气气泡，PVC护套，适用于有线电视传输和宽带网专用电缆。

RG：接入网用物理发泡聚乙烯绝缘有线电视系统电缆，用于同轴光纤混合网HFC中传输模拟信号。

所执行标准最先是美国军用标准，后来发展为国际标准。

同轴电缆有多种规格叫法，比较常见的叫法为SYV-75-3、75-5、75-7、75-9。

实际上完整的叫法应该为SYV-75-5-1（A、B、C），其中S表示射频、Y表示聚乙烯绝缘、V表示聚氯乙烯护套、75表示特征阻抗为752、5表示线径为5mm、1代表单芯、A表示64编、B表示96编、C表示128编（屏蔽层）。

实际使用时还有一种常见叫法RGxx，这是根据国际标准的叫法，其对应型号如下：SYV-75-5对应RG-6/U，SYV75-7对应RG-11/U。

KVVP（KVV）：铜芯聚氯乙烯绝缘护套编织屏蔽控制电缆，线芯采用单股粗铜丝组成的硬线。

用于电器、仪表、配电装置的信号传输、控制、测量。

RVVP（RVV）：铜芯聚氯乙烯护套屏蔽软电缆，适用于楼宇对讲、入侵报警、视频监控、消防、自动抄表等工程。

AVVR：铜芯聚氯乙烯绝缘聚氣乙烯护套安装软电缆，当线缆的内部截面积小于0.75mm2时叫AVVR，内部截面积大于或等于0.75mm2时叫RVVP。

RVS（RVB）：铜芯聚氣乙烯绝缘绞型（扁形）连接软电线，适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆。

BVR（BV）：铜芯聚氯乙烯绝缘软电缆，适用于电器仪表设备及动力照明固定布线用。

RIB：音箱连接线（发烧线）。

UTP（STP）：非屏蔽双绞线（屏蔽双绞线），用于传输电话、计算机数据、防火、防盗安保系统和智能楼宇信息网等。

浅析视频监控中线缆使用的种类和相关标准视频监控在如今的生活中应用越来越广泛，从传统的企业商场，到道路公共场所，甚至是普通人的家中也可能安装摄像头进行监控。

一般监控的安装都是在采购的同时会提供安装服务，安装人员的专业性不得而知，安装的工序与使用材料是否符合标准，作为非专业人士也是看不出来的。

不过，我们也可以简单的了解一些安装知识，让自己心里有个数。

由于安装涉及多方面的要素，这里我们先来谈谈关于视频线缆的问题。

视频监控中用到的线缆在视频监控中，虽然线缆在表面上与监控无关，但是它确实是不可缺少的，并且线缆的性能也是会影响监控运行的稳定性，画面传输的效果也与线缆有关，总之，线缆在监控中的地位也不低。

视频信号传输一般采用直接调制技术、以基带频率(约8MHz带宽)的形式，最常用的传输介质是同轴电缆。

同轴电缆是专门设计用来传输视频信号的，其频率损失、图像失真、图像衰减的幅度都比较小，能很好的完成传送视频信号的任务。

一般采用专用的SYV75欧姆系列同轴电缆，常用型号为SYV75-5(它对视频信号的无中继传输距离一般为300-500m);距离较远时，需采用SYV75-7、SYV75-9甚至SYV75-12的同轴电缆(在实际工程中，粗缆的无中继传输距离可达1km以上);也有通过增加视频放大器以增强视频的亮度、色度和同步信号，但线路中干扰信号也会被放大，所以回路中不能串接太多视频放大器，否则会出现饱和现像，导致图像的失真;距离更远的采用光纤传输方式，光纤传输具有衰减小、频带宽、不受电磁波干扰、重量轻、保密性好等一系列优点，主要用于国家及省市级的主干通讯网络、有线电视网络及高速宽带计算机网络。

而在闭路电视监控系统中，光纤传输也已成为长距离视音频及控制信号传输的首选方式。

视频信号也可以用双绞线传输，这要用到双绞线传输设备。

在某些特殊应用场合，双绞线传输设备是必不可少的。

如：当建筑物内已经按综合布线标准敷设了大量的双绞线(标准中称三类线或五类线)并且在各相关房间内留有相应的信息接口(RJ45或RJ11)，则新增闭路电视监控设备时就不需再布线，视音频信号及控制信号都可通过双绞线来传输，其中视频信号的传输就要用到双绞线传输设备。

监控电缆特性参数
监控电缆特性参数
同轴电缆传输系统将监控系统的前端设备与终端设备联系起来。

前端设备所产生的图像信号、声音信号、各种报警信号通过传输系统传送到控制中心，并将控制中心的控制指令传送到前端设备。

根据电视监控系统的规模大小、覆盖面积、信号传输距离、信息容量、对系统的功能及质量指标等不同要求以及传输信号的种类可以采用不同的传输方式。

由于图像信号的信息量大，带宽宽，监视时直观性强，因此传输的重点就是视频图像信号的传输。

用在监控中的同轴电缆是用来传输视频信号的专用线缆，叫做视频同轴电缆，俗称视频线。

与多年前网络用的同轴电缆以及有线电视用的射频同轴电缆的区别在于，视频线的传输阻抗为75欧姆，而网络同轴及射频同轴的阻抗为50欧姆，切记不可混用。
