通信电源系统改造经验总结随着通信技术的不断发展，通信电源系统在现代社会中扮演着至关重要的角色。
然而，随着时间的推移，旧有的通信电源系统逐渐显露出一些问题，需要进行改造和升级。
在这篇文章中，我将总结我在通信电源系统改造过程中的经验和教训。
首先，改造通信电源系统之前，我们需要对现有系统进行全面的评估和分析。
这包括对系统的运行状况、效率、安全性等方面进行详细的调查。
通过这一步骤，我们可以了解到系统存在的问题和不足之处，为后续的改造工作提供指导。
其次，我们需要制定一个详细的改造计划。
这个计划应该包括改造的目标、时间表、预算等方面的内容。
在制定计划的过程中，我们需要充分考虑到系统的实际情况和需求，确保改造工作能够顺利进行。
在实施改造工作时，我们需要注意以下几点。
首先，我们应该选择合适的改造方案。
根据系统的实际情况和需求，我们可以选择进行部分改造或者全面升级。
无论选择哪种方案，我们都需要确保改造后的系统能够满足通信需求，并且具有较高的效率和可靠性。
其次，我们需要选择合适的设备和材料。
在改造过程中，我们可能需要更换一些旧有的设备和材料，以提高系统的性能和可靠性。
在选择设备和材料时，我们应该考虑到其质量、性能、价格等方面的因素，确保选择到最适合的产品。
另外，我们还需要注意改造过程中的安全问题。
通信电源系统涉及到电力供应和传输，因此在改造过程中需要特别注意安全措施的落实。
我们应该确保改造工作不会对系统的正常运行造成影响，并且不会对人员和设备造成安全隐患。
最后，改造工作完成后，我们需要进行系统的测试和调试。
通过测试和调试，我们可以验证改造后的系统是否满足设计要求，并且能够正常运行。
如果发现问题，我们需要及时进行修复和调整，确保系统的稳定性和可靠性。
综上所述，通信电源系统改造是一个复杂而重要的工作。
在进行改造工作时，我们需要全面评估现有系统的情况，制定详细的改造计划，并且注意选择合适的方案、设备和材料。
在改造过程中，我们还需要注意安全问题，并且进行系统的测试和调试。
电源与节能技术移动通信基站配套电源的整改策略聂邵华（吉林吉大通信设计院股份有限公司，吉林近年来，我国移动通信网络建设力度不断加大，基站内的通信设备数量随之增多，原有移动通信基站的配套电源已经难以满足各种通信设备的具体运行需求。
结合基站现有运行状态进行配套电源的针对性整改工作，通过对移动通信基站配套电源的整改策略进行探究，为后续移动通信基站的正常运行奠定良好的电力基础。
移动通信基站；配套电源；整改Rectification Strategy of Supporting Power Supply for Mobile Communication Base StationNIE Shaohua(Jilin Jlu Communication Design Institute Co., Ltd., Changchunconstruction of China’s mobileand the number of communication equipment in the base station has increased. The supporting power supply of the original mobile communication base station has been difficult to meet the specific operation requirements of various communication equipment. Combined with the existing operation status of the base station, the targeted rectification of因此在蓄电池组整改过程中需要保持蓄电池组的一致性。
此外，要对所处地区的市电供应稳定性情况进行调查。
如果市电供应稳定性较高，可以更换为密封阀流分配箱安装过程中，需要尽量将其安装在离开关电源较近的部位，同时选择线径大于缆进行连接。

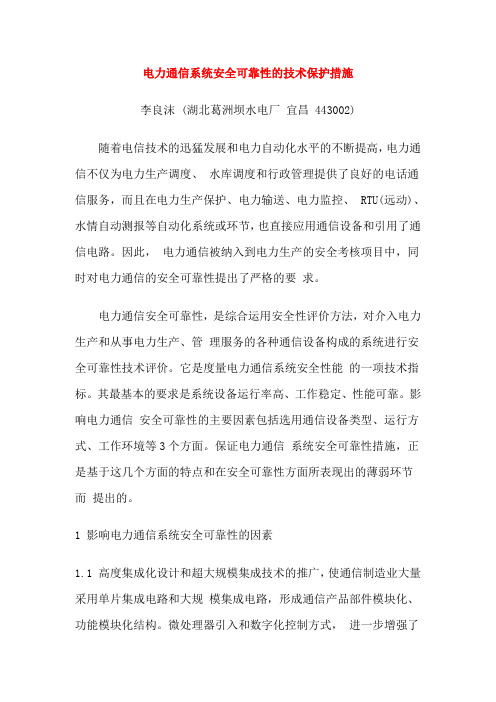

电力通信系统安全可靠性的技术保护措施李良沫 (湖北葛洲坝水电厂宜昌 443002) 随着电信技术的迅猛发展和电力自动化水平的不断提高，电力通信不仅为电力生产调度、水库调度和行政管理提供了良好的电话通信服务，而且在电力生产保护、电力输送、电力监控、 RTU(远动)、水情自动测报等自动化系统或环节，也直接应用通信设备和引用了通信电路。
因此，电力通信被纳入到电力生产的安全考核项目中，同时对电力通信的安全可靠性提出了严格的要求。
电力通信安全可靠性，是综合运用安全性评价方法，对介入电力生产和从事电力生产、管理服务的各种通信设备构成的系统进行安全可靠性技术评价。
它是度量电力通信系统安全性能的一项技术指标。
其最基本的要求是系统设备运行率高、工作稳定、性能可靠。
影响电力通信安全可靠性的主要因素包括选用通信设备类型、运行方式、工作环境等3个方面。
保证电力通信系统安全可靠性措施，正是基于这几个方面的特点和在安全可靠性方面所表现出的薄弱环节而提出的。
1 影响电力通信系统安全可靠性的因素1.1 高度集成化设计和超大规模集成技术的推广，使通信制造业大量采用单片集成电路和大规模集成电路，形成通信产品部件模块化、功能模块化结构。
微处理器引入和数字化控制方式，进一步增强了电路的复杂性。
受知识产权的保护，用户得不到电路原理的详细资料，难以深层次了解内部电路结构和特性。
用户没有检测模块电路的仪器和手段，也不具有模块电路备件。
其结果，在通信设备故障时，一般只能判别故障部位，无法进一步检修，通常只能依赖厂方对故障作最后处理，使通信系统的运行率和安全可靠性必然受到影响。
1.2 引入电力生产和高频保护环节的通信设备，一旦投运，要求长期保持良好的工作状态，控制非计划停运检修。
维护检修、统调工作都希望集中安排在计划检修期。
受人力、工具仪表和检修期限的制约，一定程度上会影响检修、统调质量。
严重时，留下隐患，甚至发生误操作，损坏设备，降低电力通信的安全可靠性。
通信电源培训计划一、培训目的随着通信技术的发展，通信设备的需求量越来越大。
而通信设备的正常运行离不开稳定可靠的电源供应。
因此，为了提高通信电源维护和管理人员的技能，提升通信设备的可靠性和安全性，我们制定了一份通信电源培训计划。
二、培训对象本次培训针对通信电源系统的维护和管理人员，包括现场技术人员、现场工程师、维护人员等。
三、培训内容1. 电源系统基础知识包括电源系统的基本原理、主要构成部分、工作原理等。
2. 通信设备电源要求介绍通信设备对电源的要求，包括稳定性、纹波、保护功能等。
3. 电源系统的安装和调试详细介绍电源系统的安装和调试流程，包括线路连接、参数设置、检测标定等。
4. 电源系统故障排除介绍电源系统常见故障和排除方法，包括电源故障、线路故障、设备故障等。
5. 电源系统维护和管理详细介绍电源系统的日常维护和管理工作，包括定期检测、保养、安全管理等。
6. 通信电源系统改造和升级介绍通信电源系统的改造和升级方法，保障通信设备的正常运行。
四、培训方式本次培训采用多种方式进行，包括理论学习、现场操作、案例分析、讨论交流等，以多种形式提高学员的学习兴趣和参与度。
五、培训时间和地点培训时间为两天，具体时间安排将根据实际情况确定。
培训地点为公司内部会议室或根据实际情况确定的场地。
六、培训教材培训教材将根据培训内容编写，包括教学课件、教学视频、维护手册等。
七、培训考核培训结束后将进行考核，包括理论考核和实际操作考核，考核成绩将影响培训结业证书的颁发。
八、培训师资培训师资将由公司内部专业人员和外部资深专家组成，确保培训内容的权威性和实用性。
九、培训效果评估培训结束后将进行效果评估，通过问卷调查、学员反馈等方式进行，以便不断改进培训内容和方式，提高培训效果。
十、培训后续培训结束后将安排相关人员进行跟踪指导和督促，确保学员能够将所学知识和技能应用到工作实践中。
十一、总结通过本次培训，希望能够提高通信电源维护和管理人员的专业能力，提升通信设备的可靠性和安全性，确保通信设备的正常运行。
如何提高通信电源的稳定性【摘要】电源就如同是通信系统的血脉，只有保证了电源能够稳定的流淌，才能确保通信线路的正常运转。
文章介绍了通信电源的现存情况及发展方向，并详尽从几个方面介绍了提高电源稳定性的相关措施。
只有从从主观上足够重视，并时刻观察、记录、监督电源的运转状况，创造一个良好的客观运行环境，才能保证通信电源系统和通信管理系统的安全运行，确保通信的可靠畅通。
【关键词】通信稳压电源稳定可靠电源对于通信线路的意义，就像心脏对人类的意义一样，供给的是能量，联通的是整个机体，是保障整个通信线路运转的基础条件，是最不可或缺的。
在实际应用中，几乎每条电子设备都在使用直流电源，直流稳压电源则被广泛应用。
1 通信电源的现状通信电源是通信系统中的源头保证，体积虽小其意义非凡。
当前，采用模拟电路控制的模拟方法，以及通过数字电路进行自动控制的数字方法，是最为常用的维持电源电压的方法。
市场对电源的需求即将攀升，随着电信技术的迅猛发展，电信网络日益复杂，各种业务层出不穷，电信服务的要求越来越高，因此作为整个通信系统动力之源的通信电源系统的重要性日益突出。
2 保持通信电源稳定性措施（1）选用高可靠电源系统电源的稳定可靠是保证整条线路的基础，而电源系统设计的科学合理、可靠则是保证电源系统稳定的基础条件。
因此，选用高可靠的电源系统，和合理的接线方式是保证通信电源稳定的首要条件。
分立电子原件是最为传统的电源，但是却有着维护困难的缺陷。
而新产品高频开关电源，不仅体积小、功率低、效率低，而且维护简单、易于监控，已逐渐占领了当今市场。
另一方面，为了保证电源系统的独立性，每套通信设备的两路电源分别接到高可靠电源系统的独立直流母排上，每个直流母排上的输出端均带有隔离装置，即双电源/双母排概念；而蓄电池分别接入各自母排，组成完全独立又互不干涉的独立供电系统。
（2）建立通信电源监控系统电源监控可以实现系统、自动、全天实时掌握电源运行及其环境的状况，及时发现隐患，减小维修频率，将安全隐患扼杀在摇篮之中。
有关通信电源设备运行的安全性分析作者：刘鹏徐帅男马国萍来源：《计算机光盘软件与应用》2012年第19期摘要：近些年来，随着经济的不断发展，我国现代通信技术也获得了更大的发展空间，尤其是运营商规模的不断扩大，相应的机房设备也在不断的更新与发展，为了保证通信设备安全、稳定的运行，就必须要确保通信电源的稳定性和安全性，其是保证通信技术持续运行的保证。
本文就主要针对通信电源设备的运行的安全性问题进行简单的探讨。
关键词：通信技术；通信电源设备；可靠性；安全性中图分类号：TN86 文献标识码：A 文章编号：1007-9599 （2012） 19-0000-02通信电源是通信设备系统中不可或缺的重要组成部分，其影响着通信的持续性和通信的质量。
在某个通信系统中，如果其中的某个通信设备发生故障，则会产生局部的故障，但是如果通信电源发生故障，则会导致整个通信系统停止运营，造成巨大的损失。
因此说，通信电源设备在通信系统中有着重要的位置，在当前通信系统中使用的通信电源设备中，高频开关电源具有显著的特点，因此已经代替的线性电源和相控电源成为了当前通信系统运行的主体电源。
1 通信电源设备的特点1.1 高频开关电源的特点高频开关电源与普通的线性电源和相控电源相比，具有显著的特点：①体积小、重量轻，但是其工作效率却较高，而且具有很好的扩容性，能够在短时间实现快速的监控和响应；②具有较强的高频化和智能化特征，因此能够有效的减轻日常维护工作的够工作量，有效的保证了通信电源的工作效率；③高频开关结构的模块化设计有利于提高其工作效率。
1.2 阀控式密封铅酸蓄电池的特点该蓄电池也具有体积小、坚固耐用等特点，而且其对周围环境产生的污染也较小，因此在使用的过程中具有更高的安全性，当前，已经代替了传统的富液式电池在通信领域中获得了广泛的运用，其对于通信网络运行的安全性有着十分重要的影响，也是保证通信网络正常运行的最后一道保障。
阀控式密封铅酸蓄电池采用了阴极吸收式逼疯原理，能够形成一个密封的循环系统，则样便能够有效的减少蓄电池自身的放点，为日常维护工作也带来了极大的便利。
通信电源系统常见问题及处理方法张友，马曙光（安徽省蚌埠市蚌埠供电公司）引言在通信行业中，我们常把通信电源系统比喻为通信系统的“心脏”，这充分地证明了通信电源系统在整体通信系统中的重要性。
一个完整的通信电源系统一般由五个部分组成：交流配电单元、整流模块、直流配电单元、蓄电池组和监控单元。
下面将通信电源系统的五个组成部分在平时的运行维护过程中出现的常见问题及处理方法进行阐述。
1通信设备对通信电源的要求1.1输出直流电压可调节范围均充工作方式时，范围为56.2~57V；浮充工作方式时，范围上限是53.5~54V；电压可调。
1.2输入电压变化范围220V（单相）：在187~242V范围内变化应能正常工作；380V（三相）：在323~418V范围内变化应能正常工作。
1.3频率允许变动范围±10%额定值电压波形正弦畸变率小于5%。
1.4稳压精度不超过直流输出电压整定值的士0.6%48V整流模块。
1.5源效应不超过直流输出电压整定值的0.1%。
1.6负载效应不超过直流输出电压整定值的0.5%。
1.7温度系数不超过直流输出电压整定值的10.2%。
1.8智能设备接口要求协议应具有通信接口，厂家需提供相适应的通信协议，测试通信是否畅通或转换成与其相适应的协议。
1.9保护与告警功能交流输人过压、欠压、缺相；直流输出过压、欠压、短路、过电流；环境温度过高、湿度过高、整流模块温度过高等能够提供保护，并发出相应的告警。
2通信电源的常见故障及处理根据对所辖通信电源设备的故障进行分析和统计后认为，引起通信电源故障的原因有以下几点：2.1交流输入部分如果通信电源系统的交流输入故障，通信设备将会无法使用。
出现通信电源交流故障一般有三种情况：①从变电站所用交流电源屏的输入端没有输出；应立即报告变电站当值值班员，共同检查所用变电源屏至通信电源屏的交流输入端、输出端，尽快恢复送电；②从通信电源屏的输出端没有输出；应立即检查通信电源屏交流输入端、输出端、空气开关和保险熔丝；③至整流模块的输入端没有输出；应立即检查整流模块交流输入端和电源接口；同时为保障主干通信设备安全运行，在较为重要的中心站或枢纽站要保证有两路交流输入，或一路交流输入和发电机输入。
提高移动通信电源系统安全可靠性的方法1移动通信电源系统的组成移动通信电源系统一般包括双回路 10 kV高压系统、10 kV/380 V的低压变配电系统、油机供电系统、高频开关电源系统（直流整流及配电系统）、UPS系统、防雷接地系统、集中监控系统等。
而在基站供电系统中，一般不包括10 kV高压系统，通常直接引入当地的 220/380 V电源，其他的基本相同。
移动通信电源系统的组成如图1所示。
图1移动通信电源系统的组成2、提高移动通信电源安全可靠性的主要措施根据移动通信电源系统的组成可知，尽管通信系统的安全可靠性已经非常高，但要保证通信设备长期不间断供电并不容易，需要我们脚踏实地，切实做好各项安全保障工作。
下面就如何提高各主要设备的安全可靠性，从而提高整个移动通信电源系统安全可靠性的具体措施加以说明。
2.1高低压系统(1)建立真正意义的 10 kV 双回路供电系统。
要建立真正意义的双回路供电系统，不能从同一个变压器上引入双回路 10 kV 供电，而应分别从不同的变电所引入 10 kV 高压供电，这样才能提供更可靠的电源。
当其中一条10 kV 线路停止工作时，另一条 10 kV 线路仍能及时供电。
(2)在关键设备的供电瓶颈采取备份的措施。
变压器、供电开关、熔丝、电缆实现互为备用。
例如，给整流器、 UPS 供电的断路器应有两个，能够独立供电，当主供开关损坏时，能够很快利用备用开关供电。
(3)实现三线分离，下走线改为上走线。
在布放电缆时，应实现交流电源线、直流电源线、信号数据线三线分离，不得交叉。
因为不同的电缆对耐压等级不同，绝缘和屏蔽程度也不同，实现分离后可有效地防止火灾的发生和防止电磁干扰。
根据以往经验，发现下走线的电缆布放方式存在很多安全隐患，应尽量改为上走线。
2.2整流设备在通信电源领域，高频开关电源逐步代替了线性整流和相控整流设备。
高频开关整流器与相控整流器相比，具有体积小、噪声低、效率高、功率因数高、动态性能好、可靠性高、对电网污染小等优点。
通信直流电源一般采取正极接地的方式，电压通常为 -48V。
(1)整流器的正极要可靠地接地，而且直流接地点要与防雷接地网相距5 m 以上，避免雷电的干扰。
(2)要防止整流器的监控单元控制整流模块退出服务的现象发生。
如果发生整流器退出服务的情况，则不能整流输出，只能靠蓄电池维持。
一旦出现整流器退服现象，其后果是蓄电池很快就会放空，造成通信网络瘫痪。
其原因主要是控制单元出现了问题。
往往由于高压关机、雷电干扰、软件 /硬件故障等原因引起控制单元保护性关闭整流器输出，只能靠有限的蓄电池维持0.5〜2 h,蓄电池电量放空后，如果整流器还不能正常输出，通信网络一般就瘫痪了。
应急措施是快速到达现场，切断控制单元的控制线或电源线，重新逐个启动整流模块 ;然后快速抢修监控单元，以免整流模块输出不正常，引起通信设备或蓄电池的毁坏。
(3)每一套高频开关电源系统都应配备一定数量的开关电源模块，防止高压或强电磁侵入，烧毁在用的模块。
(4)直流电缆的颜色要统一。
通常直流正极一般用红色的 RVVZ 型电缆，负极一般用蓝色的 RVVZ 型电缆，保护地线用国际通用的黄绿双色电缆。
这些看似简单的问题，有的机房却不统一，这样在设备加电或下电时，容易造成较大的事故。
(5)能用直流供电的设备尽量不用交流供电。
直流电源的安全可靠性比交流电源好得多；另外，随着3G和NGN的发展，设备的精细化程度越来越高，对电磁干扰的要求也越来越高。
因此，在设备采购或设计时应尽量采用直流供电的设备。
(6)采用新的供电方式，变集中放置、集中供电为集中放置、分散供电，即将基础传输、交换机、高层网或较为重要的网与一般业务网分开供电。
分开后，供电系统相对缩小，易于保证质量，提高安全可靠性，减少维护工作量，防止全局性瘫痪。
2.3蓄电池(1)蓄电池宜以阀控式密封铅酸蓄电池为主。
它的主要优点是：使用中几乎无酸溢出，对环境和设备几乎无污染和腐蚀，可以不单设蓄电池室，维护工作量少，可逐层放置，占地面积少。
它的主要缺点是：电池电压均匀性、一致性较差；使用寿命对环境温度、浮充电压有严格的要求有些厂商的电池在技术上还不完善，存在落后电池、渗漏液、极板快速腐蚀、鼓肚等问题；大容量、长寿命使用还需实践证明。
(2)蓄电池是应急通信电源的生命线，也是导致系统瘫痪的重要因素，应当引起特别重视。
(3)要及时发现落后电池，往往因为一两只单体电池的电压下降而引起整个系统电压迅速下降，从而导致通信中断。
(4)注意浮动充电参数：一般电池的充电电压为 2.23 V/单格(25C)(53.52 V/24PCS);最大充电电流w 0.25C10;温度补偿系数为-4 m V/C ?单格(以2 5C为基点)。
(5)注意均衡充电参数：充电电压为2.35 V/单格(25C)(56.4 V/24PCS); 最大充电电流w 0.25 C10;温度补偿系数为-4 mV/C?单格(以25C为基点 )。
(6)遇到下列情况之一可考虑采用均衡充电：放电容量超过额定容量的20%以上;搁置不用时间超过3个月；连续浮充3〜6个月或电池组内出现电压落后的电池。
(7)影响蓄电池使用寿命的主要因素有：环境温度、放电次数 (频度)、放电深度和充电电压 (浮充电流 )等。
必须注意克服这些因素的影响，才能有效延长蓄电池的使用寿命。
(8)必须按规范要求及时更换蓄电池。
蓄电池的更换判据：如果蓄电池电压在放出其额定容量80%(对照相应放电率的容量如 C10等参数)之前已低于1.8 V/单格，则应考虑加以更换。
(9)为防止洪涝灾害，有些地区的电源室不宜放在一层或地下室。
这就要求阀控式密封铅酸蓄电池安装时必须考虑楼板的承重，进行承重处理。
2.4UPS 设备(1)对采用UPS供电的负荷要定期分析，凡是可以选用直流供电的设备，建议不宜采用交流供电的设备。
(2)U PS系统故障多发生在倒换瞬间，主要是由于存在感应电动势，所以要切实保障倒换的可靠性，必要时应有应急措施。
(3)要警惕UPS的蓄电池组高压危险，电压会高达 400 V以上。
(4)要及时发现落后的单体电池。
2.5发电机(1)要防止启动电瓶失效。
平时应定期检查维护启动电瓶，必要时备用应急启动电池和充电器。
(2)要备用应急柴油，以防止油荒和意外灾害。
(3)要备用应急活动油机接口，避免发电机发电失败或切换失败。
(4)油机室内应光线充足、空气流通，注意清洁、不存放杂物。
根据环保要求，还应采取必要的降低噪音的措施。
(5)油机室内温度应不低于5C。
若冬季室温过低(0 C以下),油机的水箱内应添加防冻剂，如未加防冻剂，在油机停用时，应放出冷却水 ;同时，更换成 -10 号柴油。
(6)机组及其附近放置的工具、零件及其他物品，开机前应进行清理，以免机组运转时发生意外危险。
(7)环境温度低于5 C时应给机组加热。
(8)电压、频率 (转速 )达到规定要求并稳定运行后方可供电。
(9)当机组出现油压低、水温高、转速高、电压异常等故障时，应能自动或手动停机。
(10)当出现转速过高 (飞车)或其他有可能发生人身事故或设备危险情况时，应立即切断油路和进气路，紧急停机。
2.6防雷接地雷电过电压会产生直击雷、感应雷、线路来波和地电位反击，会造成电磁污染、电磁干扰、设备损坏和系统崩溃等严重后果，所以必须做好各项防雷接地措施。
(1)一个交流供电系统中应考虑多级避雷措施。
(2)基站内应在交流引入侧安装浪涌抑制器和防雷开关。
(3)直流供电系统的整流器、控制器应安装避雷器 ;集中监控系统设备本身也应采用防雷装置。
(4)定期测量接地电阻值 (非湿地 )，并做好记录。
(5)地线系统使用 20年以上的局站，即使接地电阻值满足要求，也应增设新的接地装置，新增的接地装置电阻值应满足要求，并与原有的接地系统相连接。
(6)对遭受雷击的局站应迅速查明原因，并采取相应措施解决。
(7)保护地线应选用黄绿双色相间的塑料绝缘铜芯导线。
(8)保护地线上严禁接头，严禁加装熔断器或开关。
(9)接地端子必须经过防腐、防锈处理，其连接应牢固可靠。
(10)通信设备到用户接地排的距离不应超过 30 m,且越短越好。
当超过30 m 时，应要求用户重新就近设置接地排。
2.7集中监控(1)集中监控是观察众多局站的“眼睛”,应具备快速修复的能力, 系统软件应具有较强的抗误操作性能。
(2)监控系统应有自诊断功能,随时了解系统内各部分的运行情况, 能够对故障及时反应。
(3)非专线方式,通过拨号进入监控主机用的号码资源不对外公开。
(4)监控系统使用的计算机系统应具备防病毒和网络攻击等系统保护。
(5)根据不同的权限,设置不同的密码。
3、提高通信电源安全可靠性的几种小技巧3.1 “零电流 +电吹风”电源割接保险法在日常维护管理中,通信电源割接经常发生。
有时可能因为标签或其他的错误,在设备下电时停错了电,造成人为的停电事故。
对此,可采用“零电流 +电吹风”电源割接保险法来解决这个问题。
首先，测试“零电流”。
将要下电的设备关闭，用钳型电流表在配电柜的开关处测量电流是否约为“ 0”，如果不为“ 0”，则应怀疑该开关可能不是该设备的开关。
其次，用“电吹风测量法”。
在即将下电的设备上，测试完“零电流”后，再接入电。
