电机设计第一章1.电机设计的任务是什么？答：电机设计的任务是根据用户提出的产品规格（功率、电压、转速）与技术要求（效率、参数、温升、机械可靠性），结合技术经济方面国家的方针政策和生产实际情况，运用有关的理论和计算方法，正确处理设计时遇到的各种矛盾，从而设计出性能好、体积小、结构简单、运行可靠、制造和使用维修方便的先进产品。
2.电机设计过程分为哪几个阶段？答：电机设计的过程可分为：①准备阶段：通常包括两方面内容：首先是熟悉国家标准，收集相近电机的产品样本和技术资料，并听取生产和使用单位的意见与要求；然后在国家标准有关规定及分析相应资料的基础上，编制技术任务书或技术建议书。
②电磁设计：本阶段的任务是根据技术任务书的规定，参照生产实践经验，通过计算和方案比较，来确定与所设计电机电磁性能有关的尺寸和数据，选定有关材料，并核算电磁性能。
③结构设计：结构设计的任务是确定电机的机械结构，零部件尺寸，加工要求与材料的规格及性能要求，包括必要的机械计算、通风计算和温升计算。
3.电机设计通常给定的数据有哪些？答：电机设计时通常会给定下列数据：(1)额定功率(2)额定电压(3)相数及相同连接方式(4)额定频率(5)额定转速或同步转速(6)额定功率因数感应电动机通常给定(1)～(5)；同步电机通常给定(1)～(6)； 直流电机通常给定(1)(2)(5)第二章1.电机常数C A 和利用系数K A 的物理意义是什么？答：C A ：大体反映了产生单位计算转矩所消耗的有效材料（铜铝或电工钢）的体积，并在一定程度上反映了结构材料的耗用量。
K A ：表示单位体积的有效材料所能产生的计算转矩，它的大小反映了电机有效材料的利用程度。
2.什么是主要尺寸关系式？根据它可以得出什么结论？ 答：主要尺寸关系式为：δαAB K K n dp Nm ef 'p '2 6.1p l D =，根据这个关系式得到的重要结论有:①电机的主要尺寸由其计算功率P ˊ和转速n之比n p '或计算转矩T ˊ所决定；②电磁负荷A 和B δ不变时，相同功率的电机，转速较高的，尺寸较小；尺寸相同的电机，转速较高的，则功率较大。
电机设计知识点公式总结整理陈世坤(总31页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电机设计陈世坤版知识点、公式总结整理目录第一章感应电动机设计 (1)第二章 Y132m2-6型三相感应电动机电磁计算 (4)附录参考文献 (27)第一章感应电动机设计一、电机设计的任务电机设计的任务是根据用户提出的产品规格（如功率、电压、转速等）、技术要求（如效率、参数、温升限度、机械可靠性要求等），结合技术经济方面国家的方针政策和生产实际情况，运用有关的理论和计算方法，正确处理设计是遇到的各种矛盾，从而设计出性能良好、体积小、结构简单、运行可靠、制造和使用维修方便的先进产品。
二、感应电机设计时给定的数据（1）额定功率（2）额定电压（3）相数及相间连接方式（4）额定频率（5）额定转速或同步转速（6）额定功率因数三、电机设计的过程和内容1、准备阶段通常包括两个方面的内容：首先是熟悉相关打国家标准，手机相近电机的产品样本和技术资料，并听取生产和使用单位的意见和要求；其次是在国家标准及分析有过资料的基础上编制技术任务书或技术建议书。
2、电磁设计本阶段的任务是根据技术任务书的规定，参照生产实践经验，通过计算和方案比较来确定与所设计电机电磁性能有关的的尺寸和数据，选定有关材料，并和算其电磁性能。
3、结构设计结构设计的任务是确定电机的机械结构、零部件尺寸、加工要求与材料的规格及性能要求，包括必要的机械计算及通风和温升计算。
结构设计通常在电磁设计之后进行，但有时也和电磁设计平行交叉的进行，以便相互调整。
第二章 Y132m2-6型三相感应电动机电磁计算一、额定数据及主要尺寸1、输出功率 N P =5.5kW2、外施相电压 N U φ=N U =380V （∆接）3、功电流 KW I =1N N P mU φ=35.5103380⨯⨯=4.82A4、效率 N η=85.3%5、功率因数 cos N ϕ=0.786、极对数 p=37、定转子槽数1Z =36。
电机设计知识点公式总结材料整理陈世坤电机设计陈世坤版知识点、公式总结整理⽬录第⼀章感应电动机设计 (1)第⼆章 Y132m2-6型三相感应电动机电磁计算 (4)附录参考⽂献 (27)第⼀章感应电动机设计⼀、电机设计的任务电机设计的任务是根据⽤户提出的产品规格（如功率、电压、转速等）、技术要求（如效率、参数、温升限度、机械可靠性要求等），结合技术经济⽅⾯国家的⽅针政策和⽣产实际情况，运⽤有关的理论和计算⽅法，正确处理设计是遇到的各种⽭盾，从⽽设计出性能良好、体积⼩、结构简单、运⾏可靠、制造和使⽤维修⽅便的先进产品。
⼆、感应电机设计时给定的数据（1）额定功率（2）额定电压（3）相数及相间连接⽅式（4）额定频率（5）额定转速或同步转速（6）额定功率因数三、电机设计的过程和内容1、准备阶段通常包括两个⽅⾯的内容：⾸先是熟悉相关打国家标准，⼿机相近电机的产品样本和技术资料，并听取⽣产和使⽤单位的意见和要求；其次是在国家标准及分析有过资料的基础上编制技术任务书或技术建议书。
2、电磁设计本阶段的任务是根据技术任务书的规定，参照⽣产实践经验，通过计算和⽅案⽐较来确定与所设计电机电磁性能有关的的尺⼨和数据，选定有关材料，并和算其电磁性能。
3、结构设计结构设计的任务是确定电机的机械结构、零部件尺⼨、加⼯要求与材料的规格及性能要求，包括必要的机械计算及通风和温升计算。
结构设计通常在电磁设计之后进⾏，但有时也和电磁设计平⾏交叉的进⾏，以便相互调整。
第⼆章 Y132m2-6型三相感应电动机电磁计算⼀、额定数据及主要尺⼨ 1、输出功率 N P =5.5kW2、外施相电压 N U φ=N U =380V （?接）3、功电流 KW I =1NN P mU φ=35.5103380??=4.82A4、效率 N η=85.3%5、功率因数 cos N ?=0.786、极对数 p=37、定转⼦槽数1Z =36。
2Z =33 8、定转⼦每极槽数 1p Z =12Z p =366=6。
电机设计第一章1.电机设计的任务是什么？答：电机设计的任务是根据用户提出的产品规格（功率、电压、转速）与技术要求（效率、参数、温升、机械可靠性），结合技术经济方面国家的方针政策和生产实际情况，运用有关的理论和计算方法，正确处理设计时遇到的各种矛盾，从而设计出性能好、体积小、结构简单、运行可靠、制造和使用维修方便的先进产品。
2.电机设计过程分为哪几个阶段？答：电机设计的过程可分为：①准备阶段：通常包括两方面内容：首先是熟悉国家标准，收集相近电机的产品样本和技术资料，并听取生产和使用单位的意见与要求；然后在国家标准有关规定及分析相应资料的基础上，编制技术任务书或技术建议书。
②电磁设计：本阶段的任务是根据技术任务书的规定，参照生产实践经验，通过计算和方案比较，来确定与所设计电机电磁性能有关的尺寸和数据，选定有关材料，并核算电磁性能。
③结构设计：结构设计的任务是确定电机的机械结构，零部件尺寸，加工要求与材料的规格及性能要求，包括必要的机械计算、通风计算和温升计算。
3.电机设计通常给定的数据有哪些？答：电机设计时通常会给定下列数据：(1)额定功率(2)额定电压(3)相数及相同连接方式(4)额定频率(5)额定转速或同步转速(6)额定功率因数感应电动机通常给定(1)～(5)；同步电机通常给定(1)～(6)； 直流电机通常给定(1)(2)(5)第二章1.电机常数C A 和利用系数K A 的物理意义是什么？答：C A ：大体反映了产生单位计算转矩所消耗的有效材料（铜铝或电工钢）的体积，并在一定程度上反映了结构材料的耗用量。
K A ：表示单位体积的有效材料所能产生的计算转矩，它的大小反映了电机有效材料的利用程度。
2.什么是主要尺寸关系式？根据它可以得出什么结论？ 答：主要尺寸关系式为：δαAB K K n dp Nm ef 'p '2 6.1p l D =，根据这个关系式得到的重要结论有:①电机的主要尺寸由其计算功率P ˊ和转速n 之比n p '或计算转矩T ˊ所决定；②电磁负荷A 和B δ不变时，相同功率的电机，转速较高的，尺寸较小；尺寸相同的电机，转速较高的，则功率较大。
电机设计复习重点和课后答案（世坤第二版）第二章1电机的主要尺寸是指什么？【P9】它们由什么决定？【P12】答：电机的主要尺寸是指电枢铁心的直径和长度。
对于直流电机，电枢直径是指转子外径；对于一般结构的感应电机和同步电机，则是指定子径。
它们由计算功率P ’决定。
2电机的主要尺寸间的关系是什么？【P10】根据这个关系式能得出哪些重要结论？【P12】答：电机的主要尺寸间的关系是D 2l ef n/P ’=6.1/(αp ’K Nm K dp AB δ).根据这个关系式得到的重要结论有:①电机的主要尺寸由其计算功率P ’和转速n 之比P ’/n 或计算转矩T所决定;②电磁负荷A 和B δ不变时，相同功率的电机，转速较高的，尺寸较小；尺寸相同的电机，转速较高的，则功率较大。
这表明提高转速可减小电机的体积和重量。
③转速一定时，若直径不变而采取不同长度，则可得到不同功率的电机。
④由于极弧系数αp ’、 K Nm 与K d 的数值一般变化不大，因此电机的主要尺寸在很大程度上和选用的电磁负荷A 和B δ有关。
电磁负荷选得越高电机的尺寸就越小。
第三章3磁路计算的目的?【P23】答：磁路计算的目的在于确定产生主磁场所必需的磁化力或励磁磁动势，并进而计算励磁电流以及电机的空载特性。
通过磁路计算还可以校核电机各部分磁通密度选择是否合适。
4磁路计算所依据的基本原理？【P23】答：磁路计算所依据的基本原理是安培环路定理⎰l d H =∑I 。
积分路径沿着磁场强度矢量取向（磁力线），则⎰=dl H ∑I 。
等式左边为磁场H 在dl 方向上的线积分；所选择的闭合回路一般通过磁极的中心线，等式右边为回路包围的全电流，即等于每对极的励磁磁势。
5电机的磁路可分为几段进行？【P23】为什么气隙磁压降占整个回路磁压降很大的比例？答：电机的磁路可分为如下各段：1）空气隙；2）定子齿（或磁极）；3）转子齿（或磁极）；4）定子轭；5）转子轭。
因为空气隙的磁导率比铁的磁导率小得多，δm R =δ/(S µ.),mFe R =l /(S Fe μ).所以气隙磁阻比铁心磁阻大得多,又因为Um=Φm R m .所以气隙磁压降比铁心磁压降大得多,故气隙磁压降占整个回路磁压降很大的比例.6在电机设计时通常对铁心磁密BFe 取硅钢片磁化曲线的饱和点,为什么?答:铁心磁密的饱和点为B Fe =1.5T.当B Fe 小于1.5T 时,材料利用不够.当B Fe 大于1.5T 时,过饱和点,上升幅度不大.而且又需要更大的励磁电流、损耗和成本都会增加.所以应取B Fe =1.5T.7计算交流电机齿联轭的轭部磁压降时一般取什么磁密为计算磁密?为什么引入轭部磁压降校正系数Cj 这一概念?【P36-37】答:计算交流电机齿联轭的轭部磁压降时,一般取轭部切向最大磁密Bj 作为计算磁密.因为齿联轭磁密分布不均匀,齿联轭磁路全长上的磁压降Fj=⎰Ljl d H 0 .为了简化计算,引用一个等效的均匀磁场代替不均匀磁场Hjav=⎰Lj l d H Lj01 .Hjav 和Hj 存在值不同,引入磁压降校正系数Cj=Hjjav H 来修正. 8在磁路计算中,当齿部磁密超过1.8T 时,为什么要进行修正?【P33】答:齿部磁密超过 1.8T,此时齿部磁密比较饱和,铁的磁导率μ.比较低,使齿部的磁阻和槽部相比差别不是很大.这样,一个齿距的磁通大部分将由齿部进入轭部,部分磁通通过槽部进入轭部.因而齿部中的实际磁通密度B 比通过公式B δl ef t/(K e F b l t t ')小些.即实际的磁场强度及磁压降也会小一些,所以要进行修正.第四章9异步电机与同步电机绕组漏抗分别由哪几部分组成?【P51-62】答:异步电机:槽漏抗,谐波漏抗,端部漏抗,斜槽漏抗.同步电机:槽漏抗,谐波漏抗,齿顶漏抗,端部漏抗.10交流电机定子单层整距绕组每槽漏感L s '如何计算?【P51-52】答:高度h.围全部槽中电流产生的漏磁链Ψs1=Ns(Bs1S)=Ns*S*μ.2INs/bs=N 2s 2I μ.h.lef/bs.高度h1围距槽底X 处高dx 的围产生的漏磁链d Ψs2=(Ns*x/h1)d Φx=(Ns*x/h1)22I μ.lefdx/bs.高度h1围由槽中电流产生的漏磁链为Ψs2=Ψ10⎰h d s2=N 2s μ.lef 2I dx h x ⎰102=N 2s 2I μ.h1lef/(3bs).槽漏磁链总和Ψs=Ψs1+Ψs2=N 2s 2μ。
电机设计第一章1.电机设计的任务是什么？答：电机设计的任务是根据用户提出的产品规格（功率、电压、转速）与技术要求（效率、参数、温升、机械可靠性），结合技术经济方面国家的方针政策然后在国家标选尺寸，加工要求与材料的规格及性能要求，包括必要的机械计算、通风计算和温升计算。
3.电机设计通常给定的数据有哪些？答：电机设计时通常会给定下列数据：(1)额定功率(2)额定电压(3)相数及相同连接方式(4)额定频率(5)额定转速或同步转速(6)额定功率因数感应电动机通常给定(1)～(5)；同步电机通常给定(1)～(6)；直流电机通常给定第二章答：CK Ap'或计算转矩Tˊ所决论有n寸相同的电机，转速较高的，则功率较大。
这表明提高转速可减小电机的体积和重量；③转速一定时，若直径不变而采取不同长度，则可得到不同功率的电α、波形系数K Nm与绕组系数K dp的数值一般变化不机；④由于计算极弧系数'p大，因此电机的主要尺寸在很大程度上和选用的电磁负荷A和Bδ有关。
电磁负荷选得越高，电机的尺寸就越小。
3.什么是电机中的几何相似定律？为何在可能情况下，总希望用大功率电机来代替总功率相等的小功率电机？为何冷却问题对于大电机比对小电机更显得重要?答：在转速相同的情况下，当Db a D =lb la =hb ha =bb ba =…下，'P G ∝'P C ef ∝'P P ∑∝'43'P p ∝41'1p 即当B 和J 的数值保持不变时，对一系列功率递增，几何形状相似的电机，每单位功率所需有效材料的重量G 、成本C ef长度l4.生产固定效率的电机，若其电磁负荷越高，电机的尺寸将越小，重量越轻，成本越低，经济效益越好。
电磁负荷选用常需要考虑制造运行费用，冷却条件，所用材料与绝缘等级，电机的功率，转速等。
5.若2台电机的规格，材料结构，绝缘等级与冷却条件都相同，若电机1的线负荷比电机2的线负荷高，则2台电机的导体电流密度能否选得一样，为什么？答：不能选的一样，因为：从q a =ρAJ 式子上看，A 1>A 2由题中可知ρ1=ρ2，q 1=q 2，所以J 1<J 2。

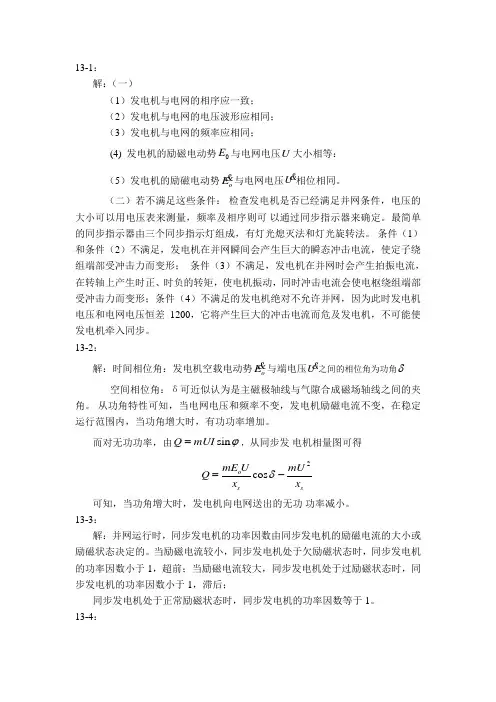

13-1：解：（一）（1）发电机与电网的相序应一致； （2）发电机与电网的电压波形应相同； （3）发电机与电网的频率应相同；(4) 发电机的励磁电动势0E 与电网电压U 大小相等： （5）发电机的励磁电动势o E 与电网电压U 相位相同。
（二）若不满足这些条件： 检查发电机是否已经满足并网条件，电压的大小可以用电压表来测量，频率及相序则可 以通过同步指示器来确定。
最简单的同步指示器由三个同步指示灯组成，有灯光熄灭法和灯光旋转法。
条件（1）和条件（2）不满足，发电机在并网瞬间会产生巨大的瞬态冲击电流，使定子绕组端部受冲击力而变形； 条件（3）不满足，发电机在并网时会产生拍振电流，在转轴上产生时正、时负的转矩，使电机振动，同时冲击电流会使电枢绕组端部受冲击力而变形；条件（4）不满足的发电机绝对不允许并网，因为此时发电机电压和电网电压恒差1200，它将产生巨大的冲击电流而危及发电机，不可能使发电机牵入同步。
13-2：解：时间相位角：发电机空载电动势o E 与端电压U 之间的相位角为功角δ空间相位角：δ可近似认为是主磁极轴线与气隙合成磁场轴线之间的夹角。
从功角特性可知，当电网电压和频率不变，发电机励磁电流不变，在稳定运行范围内，当功角增大时，有功功率增加。
而对无功功率，由sin Q mUI ϕ=，从同步发 电机相量图可得2cos o s smE U mU Q x x δ=-可知，当功角增大时，发电机向电网送出的无功 功率减小。
13-3：解：并网运行时，同步发电机的功率因数由同步发电机的励磁电流的大小或励磁状态决定的。
当励磁电流较小，同步发电机处于欠励磁状态时，同步发电机的功率因数小于1，超前；当励磁电流较大，同步发电机处于过励磁状态时，同步发电机的功率因数小于1，滞后；同步发电机处于正常励磁状态时，同步发电机的功率因数等于1。
13-4：解：V 形曲线的最低点对应于正常励磁情况，此时cos 1ϕ=，定子电流最小且与定子电压同相位。
电机设计第一章1 •电机设计的任务是什么答：电机设计的任务是根据用户提出的产品规格（功率、电压、转速）与技术要求（效率、参数、温升、机械可靠性），结合技术经济方面国家的方针政策和生产实际情况，运用有关的理论和计算方法，正确处理设计时遇到的各种矛盾，从而设计出性能好、体积小、结构简单、运行可靠、制造和使用维修方便的先进产品。
2 •电机设计过程分为哪几个阶段答：电机设计的过程可分为：①准备阶段：通常包括两方面内容：首先是熟悉国家标准，收集相近电机的产品样本和技术资料，并听取生产和使用单位的意见与要求；然后在国家标准有关规定及分析相应资料的基础上，编制技术任务书或技术建议书。
②电磁设计：本阶段的任务是根据技术任务书的规定，参照生产实践经验，通过计算和方案比较，来确定与所设计电机电磁性能有关的尺寸和数据，选定有关材料，并核算电磁性能。
③结构设计：结构设计的任务是确定电机的机械结构，零部件尺寸，加工要求与材料的规格及性能要求，包括必要的机械计算、通风计算和温升计算。
3.电机设计通常给定的数据有哪些答：电机设计时通常会给定下列数据:(1) 额定功率(2) 额定电压(3) 相数及相同连接方式(4)额定频率(5)额定转速或同步转速(6)额定功率因数感应电动机通常给定⑴〜(5)；同步电机通常给定⑴〜(6)；直流电机通常给定⑴⑵⑸第二章1 •电机常数C A和利用系数K A的物理意义是什么答：C A：大体反映了产生单位计算转矩所消耗的有效材料(铜铝或电工钢)的体积，并在一定程度上反映了结构材料的耗用量。
K A:表示单位体积的有效材料所能产生的计算转矩，它的大小反映了电机有效材料的利用程度。
2 •什么是主要尺寸关系式根据它可以得出什么结论答・・主要尺寸关系式为牛亠卅可根据这个关系式得到的重要结论有:①电机的主要尺寸由其计算功率P，和转速n之比仝或计算转矩T'所决定；②电磁负荷A和肌不变时，相同n 功率的电机，转速较高的，尺寸较小；尺寸相同的电机，转速较高的，则功率较大。
电机设计
第一章
1.电机设计的任务是什么？
答：电机设计的任务是根据用户提出的产品规格（功率、电压、转速）与技术要求（效率、参数、温升、机械可靠性），结合技术经济方面国家的方针政策和生产实际情况，运用有关的理论和计算方法，正确处理设计时遇到的各种矛盾，从而设计出性能好、体积小、结构简单、运行可靠、制造和使用维修方便的先进产品。
2.电机设计过程分为哪几个阶段？
答：电机设计的过程可分为：
①准备阶段：通常包括两方面内容：首先是熟悉国家标准，收
集相近电机的产品样本和技术资料，并听取生产和使用单位的意见与要求；然后在国家标准有关规定及分析相应资料的基础上，编制技术任务书或技术建议书。
②电磁设计：本阶段的任务是根据技术任务书的规定，参照生
产实践经验，通过计算和方案比较，来确定与所设计电机电磁性能有关的尺寸和数据，选定有关材料，并核算电磁性能。
③结构设计：结构设计的任务是确定电机的机械结构，零部件尺寸，加工要求与材料的规格及性能要求，包括必要的机械计算、通风计算和温升计算。
3.电机设计通常给定的数据有哪些？
答：电机设计时通常会给定下列数据：
(1)额定功率
(2)额定电压
(3)相数及相同连接方式
(4)额定频率
(5)额定转速或同步转速
(6)额定功率因数
感应电动机通常给定(1)～(5)；同步电机通常给定(1)～(6)；
直流电机通常给定(1)(2)(5)
第二章
1.电机常数C A和利用系数K A的物理意义是什么？
答：C A：大体反映了产生单位计算转矩所消耗的有效材料（铜铝或电工钢）的体积，并在一定程度上反映了结构材料的耗用量。
K A：表示单位体积的有效材料所能产生的计算转矩，它的大小反映了电机有效材料的利用程度。
2.什么是主要尺寸关系式？根据它可以得出什么结论？
答：主要尺寸关系式为：，根据这个关系式得到的重要结论有:①电机的主要尺寸由其计算功率Pˊ和转速n之比或计算转矩Tˊ所决定；②电磁负荷A和Bδ不变时，相同功率的电机，转速较高的，。
