《电机与变压器》试题(满分100分)

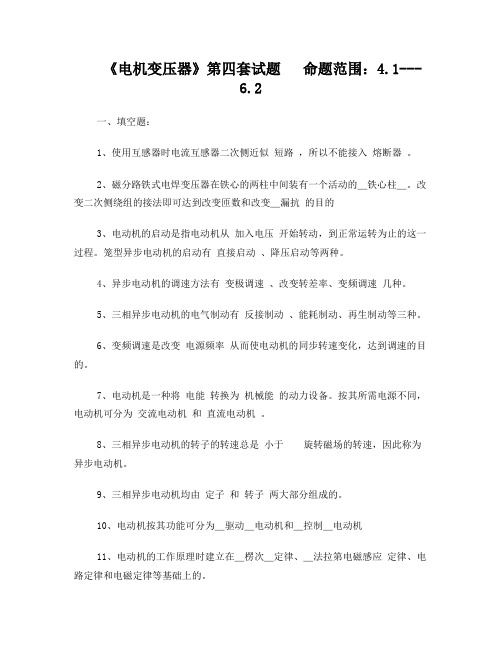

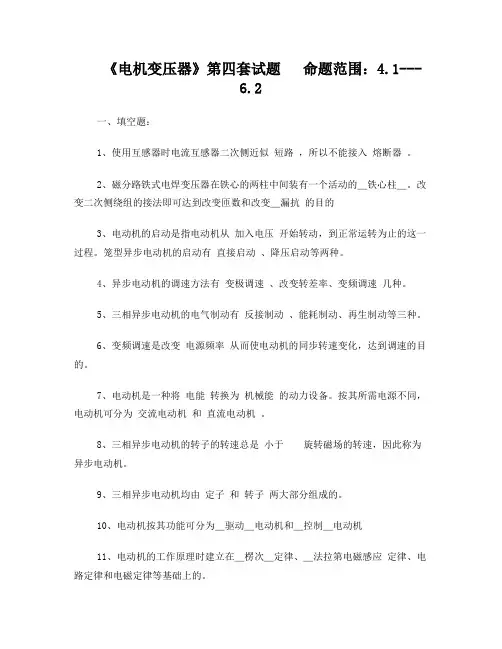

《电机变压器》第四套试题命题范围：4.1---6.2一、填空题：1、使用互感器时电流互感器二次侧近似短路，所以不能接入熔断器。

2、磁分路铁式电焊变压器在铁心的两柱中间装有一个活动的＿铁心柱＿。

改变二次侧绕组的接法即可达到改变匝数和改变＿漏抗的目的3、电动机的启动是指电动机从加入电压开始转动，到正常运转为止的这一过程。

笼型异步电动机的启动有直接启动、降压启动等两种。

4、异步电动机的调速方法有变极调速、改变转差率、变频调速几种。

5、三相异步电动机的电气制动有反接制动、能耗制动、再生制动等三种。

6、变频调速是改变电源频率从而使电动机的同步转速变化，达到调速的目的。

7、电动机是一种将电能转换为机械能的动力设备。

按其所需电源不同，电动机可分为交流电动机和直流电动机。

8、三相异步电动机的转子的转速总是小于旋转磁场的转速，因此称为异步电动机。

9、三相异步电动机均由定子和转子两大部分组成的。

10、电动机按其功能可分为＿驱动＿电动机和＿控制＿电动机11、电动机的工作原理时建立在＿楞次＿定律、＿法拉第电磁感应定律、电路定律和电磁定律等基础上的。

12、电动机工作在额定状态时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的铁损耗二、判断1 、“异步”是指三相异步电动机的转速与旋转磁场的转速有差值（√）２、三相异步电动机没有转差也能转动（x ）３、负载增加时，三相异步电动机的定子电流不会增大（x ）４、不能将三相异步电动机的最大转矩确定为额定转矩（√）5、三相异步电动机的转子铁心可以用整块铸铁来制成（ x ）6、三相定子绕组在空间上互差120o电角度（√）7、为了防止短路造成危害，在电流互感器和电压互感器二次侧电路中，都必须装设熔断器（ x ）8、电焊变压器的输出电压随负载电流的增大而略有增大（ x ）9、动圈式电焊变压器改变漏磁的方式是通过改变一次侧、二次侧绕组的相对位置而实现的（√）10、自耦变压器的一次侧从电源吸取的电功率，出一小部分损耗在内部，其余的全部经一次、二次侧之间的电磁感应传递到负载上（ x ）三、选择1、将自耦变压器输入端的相线和零线反接，（ C ）A.对自耦变压器没有任何影响B.能起到安全隔离的作用C.会是输出零线成为高电压而使操作有危险D.无任何影响2、自耦变压器的功率传递主要是（ C ）A.电磁感应B.电路直接传导C.两者都有D.两者均无3、要将带电抗器的电焊变压器的焊接电流条达，应将其电抗器铁心气隙（ B ）A.调大B.调下C.不变D.无法确定4、磁分路铁式电焊变压器二次侧接法一定，其焊接电流最大时，动铁芯的位置为（ B ）A最内 B最外 C中间 D.无法确定5、带冲击性负载的机械宜选用（ B ）异步电动机A.普通笼型B.高启动转矩笼型C.多速笼型D.绕线电机6、转速不随负载变化的是（ A ）电动机A.同步B.异步C.异步或同步D.无法确定7、能用转子串电阻调速（ B ）异步电动机A.普通笼型B.绕线式C.多速笼型D.无法确定8、功率消耗较大的启动方法是（ C ）A.Y-△降压启动B.自耦变压器降压启动C.定子绕组串电阻降压启动D.无法确定9、变电源电压调速只适用于（ A ）负载A.风机型B.恒转钜C.起重机械D.无法确定10、下列方法中属于改变转差率调速的是（ A ）调速A.变电源电压B.变频C.变磁极对数D.以上都不是四、问答：1、三相绕线感应电动机的启动有那些？答：转子串联电阻启动和转子串联频敏电阻器启动两种。

电机与变压器试题1．变压器是将一种交流电转换成()的另一种交流电的静止设备。

A、同频率B、不同频率C、同功率D、不同功率2．变压器具有改变()的作用。

A、交变电压B、交变电流C、变换阻抗D、以上都是3．变压器获得最大效率的条件是()。

A、不变损耗大于可变损耗B、不变损耗小于可变损耗C、不变损耗等于可变损耗D、和不变损耗、可变损耗无关4．将变压器的一次侧绕组接交流电源，二次侧绕组与负载连接，这种运行方式称为()运行。

A、空载B、过载C、负载D、满载5．当变压器带纯阻性负载运行时，其外特性曲线是()的。

A、上升很快B、稍有上升C、下降很快D、稍有下降6．变压器负载运行时，若所带负载的性质为感性，则变压器副边电流的相位()副边感应电动势的相位。

A、超前于B、同相于C、滞后于D、超前或同相于7．有一台电力变压器，型号为SJL－560/10，其中的字母“L”表示变压器的()的。

A、绕组是用铝线绕制B、绕组是用铜线绕制C、冷却方式是油浸风冷式D、冷却方式是油浸自冷式8．一台三相变压器的联接组别为Y，yn0，其中“yn”表示变压器的()。

A、低压绕组为有中性线引出的星形联接B、低压绕组为星形联接，中性点需接地，但不引出中性线C、高压绕组为有中性线引出的星形联接D、高压绕组为星形联接，中性点需接地，但不引出中性线9．电力变压器大修后耐压试验的试验电压应按“交接和预防性试验电压标准”选择，标准中规定电压级次为6千伏的油浸变压器的试验电压为()千伏。

A、15B、18C、21D、2510．三相电动势到达最大的顺序是不同的，这种达到最大值的先后次序，称三相电源的相序，若最大值出现的顺序为V-U-W-V，称为()。

A、正序B、负序C、顺序D、相序11．三相异步电动机的正反转控制关键是改变()。

A、电源电压B、电源相序C、电源电流D、负载大小12．在三相交流异步电动机定子上布置结构完全相同，在空间位置上互差120°电角度的三相绕组，分别通入()，则在定子与转子的空气隙间将会产生旋转磁场。

《电机与变压器》试卷与参考答案 一、选择填空 1、直流发电机中电刷和换向器的作用是将电枢绕组内部B 电势转换为电刷外部A 电压。

A 、直流B 、交流。

2、与空载相比，直流电机负载前、后电机气隙内每极的磁通 B ；A 、 基本不变；B 、减小；C 、增加；3、当直流电机处于发电状态时，电磁转矩的方向与性质为 D ；A 、与电机转向相同，制动B 、与电机转向相反，驱动C 、与电机转向相同，驱动D 、与电机转向相反，制动4、与固有机械特性相比，他励直流电动机弱磁升速时的人为机械特性 C ；A 、理想空载转速不变，斜率减小；B 、理想空载转速升高，斜率减小；C 、理想空载转速升高，斜率增大；D 、理想空载转速降低，斜率减小；5、一台60HZ/220V 的进口变压器在50HZ/220V 的电源上运行, 其空载电流 A 。

A 、增加；B 、减小；C 、不变；6、变压器随着负载的增加，其主磁通 A 。

A 、基本不变； B 、变大；C 、变小。

7、当负载电流增加时，电力变压器二次侧的输出电压 D 。

A 、降低；B 、增加；C 、不变；D 、上述三种可能均有可能发生；8、在下列各种类型的三相变压器中， C 不宜采用。

A 、Y ，d 接法的芯式变压器；B 、D ，y 接法的组式变压器；C 、Y ，y 接法的组式变压器；D 、Y ，y 接法的心式变压器。

9、铭牌上显示额定转速为960r/min 的异步电机，其极对数为 C 。

A 、2；B 、4；C 、6；D 、810、对于异步电动机来讲，其转差率s 在反转制动状态时的取值范围为 B 。

A 、s < 0；B 、s > 1；C 、0 < s ≤ 1。

二 、 简答题1、试讨论大型异步电动机组成的电力拖动系统不能直接起动的原因，并各自给出两种起动方法？答：异步电动机直接起动时，由于转差率s=1，由等效电路起动电流和起动转矩分别为：2212211)()(σσx x r r U I Nst '++'+=221221111)()(2σσπx x r r U f p m T N st '++'+=可见，直接起动时，定子电流较大，但起动转矩因起动时主磁通降低而变小，故直流电机不能直接起动，可采取软起动器降压、自耦调压器降压、变频以及转子回路串电阻等方法起动。

《电机与变压器》试卷1与参考答案一、选择填空1、直流发电机中电刷和换向器的作用是将电枢绕组内部 B 电势转换为电刷外部A 电压。

A 、直流B 、交流。

2、当直流电机处于发电状态时，电磁转矩的方向与性质为 D 。

A 、与电机转向相同，制动B 、与电机转向相反，驱动C 、与电机转向相同，驱动D 、与电机转向相反，制动3、他励直流电动机的人为特性与固有特性相比， C 的理想空载转速和斜率均发生了变化。

A 、电枢串电阻的人为特性；B 、降压的人为特性；C 、弱磁的人为特性。

D 、以上都不是4、某直流电动机额定电枢电流为N I ，采用弱磁进行调速（N Φ=Φ21），若带恒功率负载N L P P =，则其电枢电流为 B ；若带恒转矩负载N L T T =，其电枢电流为C 。

A 、N I 21； B 、N I ； C 、N I 2。

5、一台60HZ/220V 的进口变压器在50HZ/220V 的电源上运行, 其空载电流 A 。

A 、增加；B 、减小；C 、不变；5、变压器随着负载的增加，其主磁通 A 。

A 、 基本不变；B 、变大；C 、变小。

7、在下列各种类型的三相变压器中， C 不宜采用。

A 、Y ，d 接法的芯式变压器；B 、D ，y 接法的组式变压器；C 、Y ，y 接法的组式变压器；D 、Y ，y 接法的心式变压器。

8、铭牌上显示额定转速为1420r/min 的异步电机，其极对数为 A 。

A 、2；B 、4；C 、6；D 、89、对于异步电动机来讲，其转差率s 在反转制动状态时的取值范围为 B 。

A 、s < 0；B 、s > 1；C 、0 < s ≤ 1。

10、三相异步电机运行在额定转速为1420r/min ，此时转子绕组所感应电势的频率为 AHz 。

A 、2.67；B 、50；C 、60；D 、3.2二 、 简答题1、试分别讨论大型直流电动机组成的电力拖动系统不能直接起动的原因，并各自给出两种起动方法？答： 刚开始起动时，n=0，0=Φ=n C E e a ，这时电枢电流为：aN a R U I =很大，一般为额定电流的10~20倍，电机过热和换向困难，损坏电机，故直流电机多采用降压或电枢回路串电阻起动；2、三相变压器在使用过程中最好有一侧绕组采用三角形连接，试解释其原因。

电机与变压器测试题（附参考答案）1、变压器运行时，基本铜耗可视为（）。

A、可变损耗B、不变损耗C、总损耗D、机械损耗答案：A2、三相异步电动机的额定电流是指定子绕组的（）。

A、相电流B、线电流C、任意电流D、不确定答案：B3、变压器一次、二次绕组的电压与其匝数的关系是（）。

A、成正比B、不确定C、成反比D、无关答案：A4、单相异步电动机改变转向的具体方法是（）。

A、对调两绕组之一的首末端B、对调电容的两端C、对调电源的极性D、同时对调两绕组首末端答案：A5、下列（）用电设备最可能采用的是三相异步电动机为动力的。

A、洗衣机B、电动汽车C、电风扇D、电梯答案：B6、（）是三相共用一个铁心的变压器，三相之间既有电的联系，又有磁的联系。

A、单相变压器B、三相心式变压器C、三相组式变压器答案：B7、换向器和电刷在直流发电机里起到（）作用A、导磁B、逆变C、整流D、导电答案：C8、直流伺服电动机实质上就是一台（）直流电动机。

A、复励式B、并励式C、他励式D、串励式答案：C9、三相异步电动机反接制动时需要()。

A、改变电源的相序B、定子通入直流电C、转子串入较大的电阻D、改变转子的相序答案：A10、直流伺服电动机的结构原理与一般（）基本相同。

A、异步电动机B、同步电动机C、直流发电机D、直流电动机答案：D11、在三相异步电动机进行能耗制动时，切除定子绕组三相电源的同时，要在定子绕组中接通（）。

A、交流电源B、直流电源C、任意电源D、以上都不是答案：B12、电压互感器二次侧不允许（）。

A、开路C、接测量仪表答案：B13、一台变压器的型号为S11-500/10，其中“10”的含义是（）。

A、额定电压10KVB、额定容量10KV·AC、额定电流10AD、都不是答案：A14、变压器需要通（）才能工作。

A、交流电B、直流电C、以上都行答案：A15、三相异步电动机的机座是用于固定和支撑（）的。

A、转子铁芯B、定子铁心C、转子绕组答案：B16、三相异步电动机，当转差率大于1时，此时电动机为（）状态。

《电机与变压器》一试题及答案姓名班级___________________ 考号___________ 成绩2、当负载是感性时，变压器的外特性是,说明感性电流有作用，它使U2下降。

3、绕组正向串联，即把二个线圈的端相连，总电动势为两电动势.4、三相绕组之间首尾的判别准则是磁路对称，三相总磁通为o5、三角形接法是把各相的相接构成一个闭合的回路,把三个连接点接到电源上去。

因首尾连接挨次的不同，可分为和两种接法。

6、一台变压器的变压比为1.15,当它的一次侧接到220V的沟通电源时，二次侧输出的电压是Vo7、所谓变压器的空载运行是指变压器的一次侧,二次侧的运行方式。

8、变压器是利用原理制成的静止的电气设备。

它将某一电压值的变换成不变的所需电压值的沟通电，以满足高压输电，低压供电及其他用途的需要。

9、求三相变压器的变比K时，假设一次侧、二次侧都是丫型接法或三角形接法，则求K值的方法与求单相变压器变比的方法一样，即K=,而假设一次侧、二次侧接法不一样，则应把Y形接法的电压和三角形接法的电压相比。

二、选择〔每题2分，共20分）1 .将连接组别为D,ynll的变压器每二次侧绕组首、尾端标志相互调换重连接成星型，侧连接组别为OA. D, ynllB. D, yn9C. D, yn5D. D, yn72、变压器短路试验的目的之一是测定（）。

A.短路阻抗B.励磁阻抗C.铁损D.功率因数3、变压器二次侧绕组作三角形接法时，为了防止发生一相接反的事故，正确的测试方法是（）。

A.把二次侧绕组接成开口三角形，测量开口处有无电压。

B.把二次侧绕组接成闭合三角形，测量其中有无电流。

C.把二次侧绕组接成闭合三角形，测量一次侧空载电流的大小。

D.以上三种方法都可以。

4、有一台变压器，一次绕组的电阻为IC）欧，在一次侧加220V沟通电压时，一次绕组的空载电流（）A.等于22AB.小于22AC.大于22AD.以上三个都不对。

5、单相变压器一次侧、二次侧电压的相位关系取决于()。

《电机与变压器》试题一、选择题：（将正确答案的字母填入括号内，每小题2分，共40分）1、确定变压器绕组感应电动势方向的方法是（）。

A．任意选定B．按电工惯例C．根据楞次定律确定D．按绕组的同名端2、有一台380V/36V的变压器，在使用时不慎将副绕组接到380V电源上，将发生的现象是（）。

A．原绕组有380V的电压输出B．原绕组没有电压输出，副绕组严重过热C．原绕组有高压输出，副绕组严重过热3、有一台变压器，原绕组的电阻为5Ω，原绕组接在20V的交流电源时，原绕组的空载电流（）。

A．肯定等于4A B．肯定小于4A C．肯定大于4A D．不能肯定4、如果将额定电压为220V/36V的变压器原绕组接在220V的直流电源上，将会发生的现象是（）。

A．输出36V的直流电压B．输出电压低于36VC．输出36V电压，原绕组过热D．没有电压输出，原绕组严重过热而烧坏5、用一台变压器向某车间的异步电动机供电，当开动的电动机台数增多时，变压器的端电压将（）。

A．升高B．降低C．不变D．可能升高也可能降低6、下列器件不属于变压器的是（）。

A．电压互感器 B．电流互感器 C．自耦调压器 D．电扇调速器7、机床安全操作照明灯额定电压36V，额定功率60W，指示灯额定电压6V，额定功率2W，现有照明灯1只，指示灯3只，应选用（）变压器最经济。

A．BK-50-220/36/6.3 B．BK-100-380/36/6.3 C．BK-300-380/36/6.38、运行中变压器各部分温度是不同的，规定以（）来确定变压器允许的温度。

A．绕组温度 B．铁心温度 C．上层油温9、电流互感器二次侧回路所接仪表或继电器的线圈必须（）。

A．串联 B．并联 C．混联10、自耦变压器不能作为安全电源变压器使用的原因是（）。

A．绕组公共部分电流太小到 B．变压比为1.2—2，不能增大C．原绕组与副绕组有电的关系 D．原绕组与副绕组有磁的关系11、变压器是一种将交流电压升高或降低，并且能保持其频率（）的静止电器设备。

期末考试《电机与变压器》试卷一、填空题（每空1分，共20分）1. 变压器的主要附件中气体继电器又称为 。

2．改变三相交流电动机的转向可以通过改变__电源相序___实现。

3、变压器的运行中日常维护要遵守“ 看 闻 嗅 摸 测 ”五字准则。

4、交流异步电动机有 单相电动机 和 三相电动机 两种。

5、笼型异步电动机主要由静止的 定子 和转动的 转子 两大部分组成。

6、电动机可分为 直流电动机 和 交流电动机 两大类。

7、变压器中Y ，d 分别表示高压侧为 星型 接法、低压侧为 三角形 接法。

8、三相异步电动机调速方法有 变极调速 、变转差率调速 、 变频调速 。

9、变压器故障原因可以分为两类：一是 电网、负载 变化，二是变压器 变极调速 发生故障。

10、电机是发 电机 _和__电动 机的统称。

把机械能转变成电能输出的电机叫发电 机，而将电能转变为机械能输出的电机叫电动机。

二、单项选择题10题（每题2分，共计20分）。

1、在三相变压器铭牌上所标出的额定电压、额定电流均指（）。

A.相电压、相电流 B.线电压、相电流C.线电压、线电流D.相电压、线电流2、二次侧额定电压是指变压器（）时，一次侧加上额定电压后，二次侧两端的电压值。

A.负载B.空载C.加载D.负载恒定3、各台变压器并联运行的条件是必须具有相同的联结组、电压比和（）。

A.额定电流相同B.相电压相等C.阻抗相同D.功率因数相同4、三相异步电动机的正反转控制关键是改变( )。

A、电源电压B、电源相序C、电源电流D、负载大小5、我国工频交流电的相电压和线电压分别为：（）A、380伏和220伏B、220伏和50伏C、220伏和380伏6、三相异步电动机的定子铁心及转子铁心一般都采用硅钢片叠压而成，其原因是（）。

A减少铁心中的能量损耗B允许电流流过C价格低廉制造方便7、油浸变压器的油起两个作用，一方面是起冷却作用，另一方面是起（）作用。

A、调电压B、导电C、调电流D、绝缘8、电动机受潮后，常采用热风干燥法、通电源法、（）等方法进行干燥。

可编辑修改精选全文完整版2013学年第二学期《电机与变压器》期末考试班级____________ 姓名_____________一、填空题（25分）1、变压器是利用电磁感应理制成的静止电气设备。

2、变压器的种类很多,按相数分为单相、三相、和多相变压器.3、在电力系统中使用的电力变压器,可分为升压变压器，降压变压器和配电变压器。

4、国产电力变压器大多数是油浸式,其主要部分是绕组和铁心, 由它们组成器身。

5、变压器的绕组常用绝缘铝线或铜线绕制而成的.接电源的绕组称为一次侧绕组;接负载的绕组称二次侧绕组.也可以按绕组所接的电压的高低分为高压绕组和低压绕组。

6、变压器的铁心常用硅钢片叠装而成,因线圈的位置不同.可分为芯式和壳式两大类。

7、所谓变压器的空载运行是指变压器的一次侧加额定电压 ,二次侧开路的运行方式。

8、已知电源频率f、变压器绕组匝数N和通过铁心的主磁通副值Φ，则感应电动势E的表达式为E=4.44fN mΦm9、异步电动机的调速方法有变极调速、改变转差率、变频调速几种。

10、三相异步电动机的电气制动有反接制动、能耗制动、再生制动等三种。

11、三相异步电动机的转子的转速总是小于旋转磁场的转速，因此称为异步电动机。

12、三相异步电动机均由定子和转子两大部分组成的。

13、变压器的空载运行是指变压器一次侧绕组加额定电压，二次侧绕组_____开路_______的工作状态。

二、判断题（15分）1、一般的说，电力变压器仅用于改变电压。

（×）2、热轧硅钢片比冷轧硅钢片性能更好，磁导率高而损耗小。

（×）3、异步电动机的磁极对数越多，旋转磁场的转速越快。

（×）4、升压变压器的变压比大于1。

（×）5、当变压器的二次侧电流变化是，一次侧电流也跟着变化。

（√）6、三相定子绕组在空间上互差120º电角度。

（√）7、为了防止短路造成危害，在电流互感器和电压互感器二次侧电路中，都必须装设熔断器。

一、填空题1、电机的分类方法很多，按旋转方式可分为：、两类2、电流互感器副边的额定电流一般为___________ 安，电压互感器副边的额定电压一般为_______伏。

3、电动机的基本结构是由固定不动的部分____________和转动部分________以及其他零件组成。

4、电动机的铁损指_______损耗和______损耗5、交流电动机旋转磁场的转速又称_________，若电机转子转速低于同步转速，则该电机称为_______.1、一台变压器的变压比为1：15，当它的原边接到220伏的交流电源上时，副边输出的电压是________ 伏。

2、变压器的损耗有__________ 损耗、________ 损耗。

其_________ 损耗由电源电压及频率决定，而与负载无关；___________ 损耗随负载电流增加而很快地增加。

3、电流互感器副边的额定电流一般为___________ 安，电压互感器副边的额定电压一般为_______伏。

4、自耦变压器的低压绕组就是____________的一部分，其原边和副边既有_________ 的联系，又有___________ 的联系。

5、电动机的基本结构是由固定不动的部分____________和转动部分________以及其他零件组成。

6、电动机的铁损指_______损耗和______损耗7、交流电动机旋转磁场的转速又称_________，若电机转子转速低于同步转速，则该电机称为_______.8、三相异步电动机在启动状态时，其转差率范围是_______，正常工作时的转差率范围是______，对应最大转矩T max的转差率称为_____________。

二、单择题1、一台50HZ的三相异步电动机的转速为n=720r/min,该电机的极数和同步转速为（）。

A、4极，1500 r/minB、6极，1000 r/minC、8极， 750 r/minD、10极，600 r/min2、电源电压频率增加一位，变压器绕组的感应电势▁▁▁▁（设电源电压不变）。
