XXXX 学院（XX 中专）2020-2021学年度第一学期期末考试XX 级《电子线路》试卷使用班级：XX 计算机一、选择题（15小题，每题2分，共计30分）1.如图所示，V 为理想二极管，则A 、B 两端的电压为（ ） A.6V B.-6VC.12VD.-12V2.单相全波整流电路中，负载电阻R L 上平均电压等于 （ ） A.0.9V 2 B.0.45V 2 C.V 2 D.1.1V 23.某三极管有A 、B 、C 三个电极，工作在放大状态，且测得各电极的电位分别为：V A =-4V ，V B =-3.3V ，V C =-8V ，则该三极管为（ ）。
A.PNP 型锗管B.NPN 型硅管C.PNP 型硅管D.NPN 型锗管4.晶体二极管从反向截止到正向导通所需时间为t 1从正向导通到反向截止所需时间为t 2，则t 1与t 2的关系是( )。
A.t 1=t 2B.t 1>>t 2C.t 1<<t 2D.不能确定 5.如图所示电路，从电灯亮的角度出发实现的功能是 。
（ ） A. Y=A ·B B.Y=A+B C. B A Y •= D.B A Y +=6.与非门的输入和输出的逻辑关系是 。
（ ） A.有1出0，全0出1 B.有0出1，全1出0 C.相同出1，不同出0 D.不同出1，相同出07.逻辑函数式C B A ABC F +++=的化简后的表达式或逻辑值为 。
（ ） A. ABC B. ABC C. 0 D. 1系部 专业 班级 姓名 考试号 ―――――――――――――――――――――――――装―――――――订―――――――线――――――――――――――――答 题 不 得 超 过 此 装 订 线≥1 &8.与非逻辑对应的逻辑图是。
（）A. B.C. D.9.如图所示的波形图表示的逻辑关系是。
（）A.F=BA⋅B.F=A+BC.F=BA⋅D.F=BA+10. 二进制数字“10110”用十进制表示为。

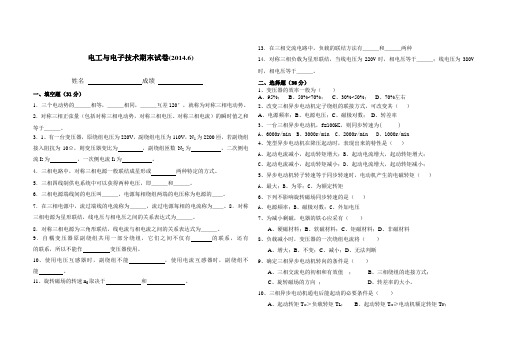

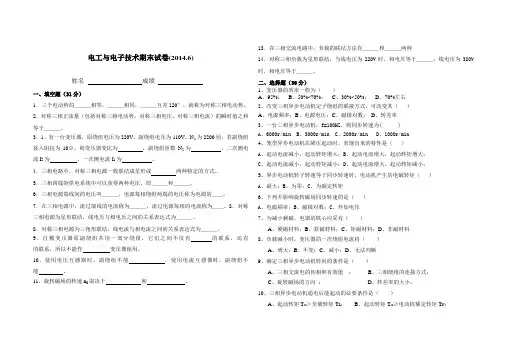

电工与电子技术期末试卷(2014.6)姓名成绩一、填空题（31分）1．三个电动势的＿＿＿相等，＿＿＿相同，＿＿＿互差120°，就称为对称三相电动势。
2．对称三相正弦量（包括对称三相电动势，对称三相电压、对称三相电流）的瞬时值之和等于＿＿＿。
3．1、有一台变压器，原绕组电压为220V，副绕组电压为110V，N1为2200匝，若副绕组接入阻抗为10Ω，则变压器变比为，副绕组匝数N2为，二次侧电流I2为，一次侧电流I1为。
4．三相电路中，对称三相电源一般联结成星形或两种特定的方式。
5．三相四线制供电系统中可以获得两种电压，即＿＿＿和＿＿＿。
6．三相电源端线间的电压叫＿＿＿，电源每相绕组两端的电压称为电源的＿＿。
7．在三相电源中，流过端线的电流称为＿＿＿，流过电源每相的电流称为＿＿。
8．对称三相电源为星形联结，线电压与相电压之间的关系表达式为＿＿＿。
8．对称三相电源为三角形联结，线电流与相电流之间的关系表达式为＿＿＿。
9．自耦变压器原副绕组共用一部分绕组，它们之间不仅有的联系，还有的联系，所以不能作变压器使用。
10、使用电压互感器时，副绕组不能，使用电流互感器时，副绕组不能。
11、旋转磁场的转速n0取决于和。
13．在三相交流电路中，负载的联结方法有＿＿＿和＿＿＿两种14．对称三相负载为星形联结，当线电压为220V时，相电压等于＿＿＿；线电压为380V 时，相电压等于＿＿＿。
二、选择题（36分）1、变压器的效率一般为（）A、95%；B、50%~70%；C、30%~50%；D、70%左右2、改变三相异步电动机定子绕组的联接方式，可改变其（）A、电源频率；B、电源电压；C、磁极对数；D、转差率3、一台三相异步电动机，f=100HZ，则同步转速为( )A、6000r/minB、3000r/minC、2000r/minD、1000r/min4、笼型异步电动机在降压起动时，表现出来的特性是（）A、起动电流减小，起动转矩增大；B、起动电流增大，起动转矩增大；C、起动电流减小，起动转矩减小；D、起动电流增大，起动转矩减小；5、异步电动机转子转速等于同步转速时，电动机产生的电磁转矩（）A、最大；B、为零；C、为额定转矩6、下列不影响旋转磁场同步转速的是（）A、电源频率；B、磁极对数；C、外加电压7、为减小剩磁，电器的铁心应采有（）A、硬磁材料；B、软磁材料；C、矩磁材料；D、非磁材料8、负载减小时，变压器的一次绕组电流将（）A、增大；B、不变；C、减小；D、无法判断9、确定三相异步电动机转向的条件是（）A、三相交流电的初相和有效值；B、三相绕组的连接方式；C、旋转磁场的方向；D、转差率的大小。
中职电子电工专业理论测试题一、单项选择题1.在某单相桥式整流滤波电路中，变压器次级电压为10 V，接上负载后，测得输出直流电压为9 V，电路可能出现的情况是（）A.任一二极管开路B.滤波电容开路C.负载电阻开路D.无法确定2.某三极管共射放大电路处于放大状态时，三个极A、B、C对地的电位分别是VA=4.3V，VB=5V，VC=0，则此三极管是（）A.PNP硅管B.NPN硅管C.PNP锗管D.NPN锗管3.（2020年真题）如图所示的电路中，VZ的稳压值为3V，电路正常工作，当输入电压UI在5V~6V之间明显变化时，输出电压UO也明显变化的是（）4.NPN型三极管处于放大状态时,各极电位关系是（）A.VC>VE>VBB.VE>VB>VCC.UBE>0,UCE<0D.UBE>0,UBC<05.如下图所示的桥式整流电容滤波电路中，若变压器次级绕组的电压有效值U2＝20 V，测得输出电压为28 V，则电路可能发生的故障是（）A.一只二极管开路B.一只二极管反接C.负载开路D.电容开路6.在单相桥式整流电路中，若其中一个二极管出现断路，则（）A.输出电压为零B.输出电压下降一半C.将烧坏二极管或负载D.对电路工作无影响7.某固定偏置放大电路中的三极管，其输出特性曲线如下图所示，则该三极管的UCEQ、RC分别为（）A.12 V，4 kΩB.8 V，4 kΩC.8 V，2 kΩD.12 V，2 kΩ8.晶体二极管的PN结导通后，则参加导电的是（）A.少数载流子B.多数载流子C.既有少数载流子又有多数载流子D.不能确定9.设整流变压器副边电压u2＝ 2 U2sin（ωt），欲使负载上得到如图所示整流电压的波形，则需要采用的整流电路是（）A.单相桥式整流电路B.单相全波整流电路C.单相半波整流电路D.以上都不对10.对于半导体材料，若，则导电能力减弱。
（）A.环境温度降低B.掺杂金属元素C.增大环境光照强度D.以上都是11.同一测试电路中，分别测得A、B、C三个二极管电流如表所示，你认为性能最好的二极管是（）A.A管B.B管C.C管D.无法判断12.某放大电路在负载开路时的输出电压为0.6 V，接入2 kΩ的负载电阻后，输出电压降为0.4 V，这说明放大电路的输出电阻为（）A.2 kΩB.3 kΩC.1 kΩD.4 kΩ13.如图所示硅二极管的伏安特性曲线由组成。
17汽修31班电工电子班级 [填空题] *_________________________________您的姓名： [填空题] *_________________________________1. 有两个电容器且C1>C2，如果它们两端的电压相等，则（） [单选题] *A、C1所带电量较多(正确答案)B、C2所带电量较多C、两电容器所带电量相等D、不能比较2. 一平行板电容器，若极板之间距离和选用的介电常数一定时，如果极板面积S 增大，则（） [单选题] *A、电容量减少B、电容量增大(正确答案)C、电容量不变D、电容量为零3. 3个相同的电容器并联之后的等效电容与它们串联之后的等效电容之比为（）[单选题] *A、1:9B、9:1(正确答案)C、3:1D、1:34. 用万用表电阻档检测大容量电容器质量时，若指针偏转后回不到起始位置，而停在表度盘的某处，说明（）。
[单选题] *A、电容器内部短路B、电容器内部开路C、电容器存在漏电现象(正确答案)D、电容器的电容量太小5. 已知两个正弦量为i1=10 sin(314t+90°)A，i2=10 sin(628t+30°)A，则（） [单选题] *A、i1比i2超前60°B、i1比i2滞后60°C、不能判断相位差(正确答案)D、i1比i2超前30°6. 在纯电感正弦交流电路时，当电流i= 根号2I sin 314t A时，则电压（）。
[单选题] *A、u=根号2 I L sin(314t+π/2)VB、u=根号2 I ωL sin(314t-π/2) VC、u=根号2 I ωL sin(314t+π/2) V(正确答案)D、u=根号2 I L sin(314t-π/2)V7. 在纯电容正弦交流电路中，当电流i=根号2 I sin(314t+π/2)时，电容上的电压为（）。
[单选题] *A、 u=根号2 I ωC sin（314t+π/2)B、 u=根号2 I ωLC sin 314tC、 u=根号2 I1/WCsin314t(正确答案)D、u=根号2 I ωC sin(314t-π/2)8. 同一相量图中的两个正弦交流电，（）必须相同。

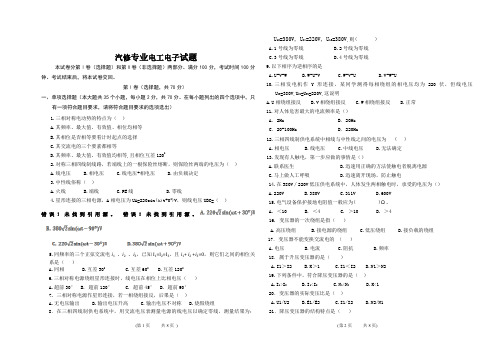

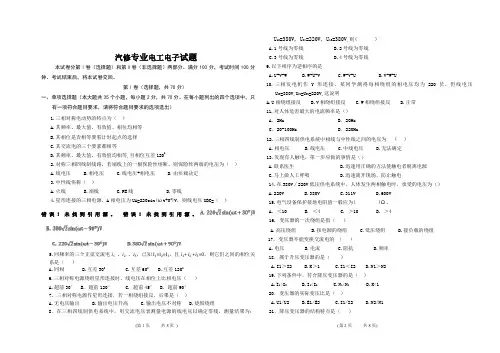

汽修专业电工电子试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分100分，考试时间100分钟。
考试结束后，将本试卷交回。
第Ⅰ卷（选择题，共70分）一、单项选择题（本大题共35个小题，每小题2分，共70分。
在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出）1.三相对称电动势的特点为（）A.其频率、最大值、有效值、相位均相等B.其相位是否相等要看计时起点的选择C.其交流电的三个要素都相等D.其频率、最大值、有效值均相等,且相位互差12002.对称三相四线制线路，若端线上的一根保险丝熔断，则保险丝两端的电压为（）A.线电压B.相电压C.线电压+相电压D.由负载决定3.中性线俗称（）A.火线B.端线C.PE线D.零线4.星形连接的三相电源，A相电压为UA=220sin(ωt+00)V，则线电压UBC=（）错误！未找到引用源。
错误！未找到引用源。
5.同频率的三个正弦交流电i1、i2、i3，已知I1=I2=I3，且i1+ i2 +i3=0，则它们之间的相位关系是（）A.同相B.互差300C.互差600D.互差12006.三相对称电源绕组星形连接时，线电压在相位上比相电压（）A.超前30°B. 超前120°C. 超前45°D. 超前90°7. 三相对称电源作星形连接，若一相绕组接反，后果是（）A.无电压输出B.输出电压升高C.输出电压不对称D.烧毁绕组8．在三相四线制供电系统中，用交流电压表测量电源的线电压以确定零线，测量结果为：U12=380V, U24=220V, U13=380V,则( )A.1号线为零线B.2号线为零线C.3号线为零线D.4号线为零线9.以下相序为逆相序的是A.U-V-WB.W-U-VC.W-V-UD.V-W-U10.三相发电机作Y形连接，某同学测得每相绕组的相电压均为220伏，但线电压U VW=380V,U UV=U WU=220V,这说明A.U相绕组接反B.V相绕组接反C.W相绕组接反D.正常11.对人体危害最大的电流频率是（）A．2Hz B．20HzC．20-100Hz D．220Hz12.三相四线制供电系统中相线与中性线之间的电压为 ( )A.相电压B.线电压C.中线电压D.无法确定13.发现有人触电，第一步应做的事情是（）A.联系医生B.迅速用正确的方法使触电者脱离电源C.马上做人工呼吸D.迅速离开现场，防止触电14.在380V∕220V低压供电系统中，人体发生两相触电时，承受的电压为（）A.220VB.380VC.311VD.600V15.电气设备保护接地电阻值一般应为( )Ω。

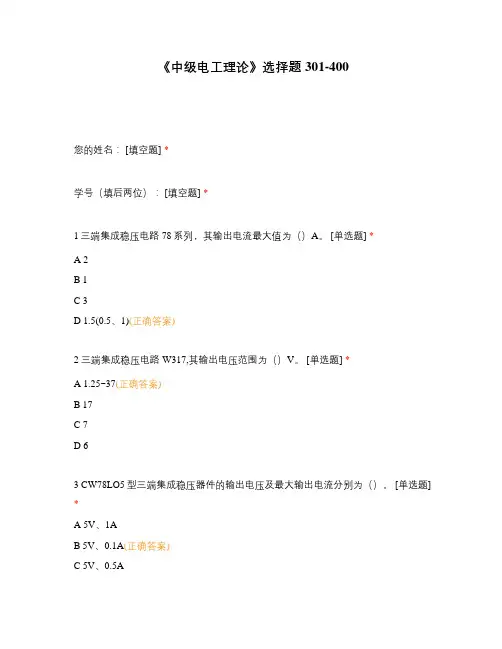

《中级电工理论》选择题301-400您的姓名： [填空题] *_________________________________学号（填后两位）： [填空题] *_________________________________1三端集成稳压电路78系列，其输出电流最大值为（）A。
[单选题] *A 2B 1C 3D 1.5(0.5、1)(正确答案)2 三端集成稳压电路W317,其输出电压范围为（）V。
[单选题] *A 1.25~37(正确答案)B 17C 7D 63 CW78LO5型三端集成稳压器件的输出电压及最大输出电流分别为（）。
[单选题] *A 5V、1AB 5V、0.1A(正确答案)C 5V、0.5AD 5V、1.5A4 78及79系列三端集成稳压电路的封装通常采用（）。
[单选题] *A TO-220、TO-202(正确答案)B TO-110、TO-202C TO-220、TO-101D TO-110、TO-2205晶闸管型号KP20-8中的K表示（）。
[单选题] *A国家代号B开关C快速D晶闸管(正确答案)6晶闸管型号KS20-8中的S表示（）。
[单选题] *A双层B双向(正确答案)C三层D三极7普通晶闸管属于（）器件。
[单选题] *A不控B半控(正确答案)C全控D自控8一般三端集成稳压电路工作时，要求输入电压比输出电压至少高（） [单选题] *A 2(正确答案)B 3C 4D 1.59符合有“1”得“1”，全“0”得“0”的逻辑关系的逻辑门是（）。
[单选题] *A或门(正确答案)B与门C非门D与非门10下列不属于基本逻辑门的电路的是（）。
[单选题] *A与门B或门C非门D与非门(正确答案)11下列不属于组合逻辑门路的是（）。
[单选题] *A与门(正确答案)B或非门C与非门D与或非门12符合有“0”得“0”，全“1”得“1”的逻辑关系的逻辑门是（）。
[单选题] *A或门B与门(正确答案)C非门D或非门13符合有“1”得“0”，全“0”得“1”的逻辑关机的逻辑门是（）。

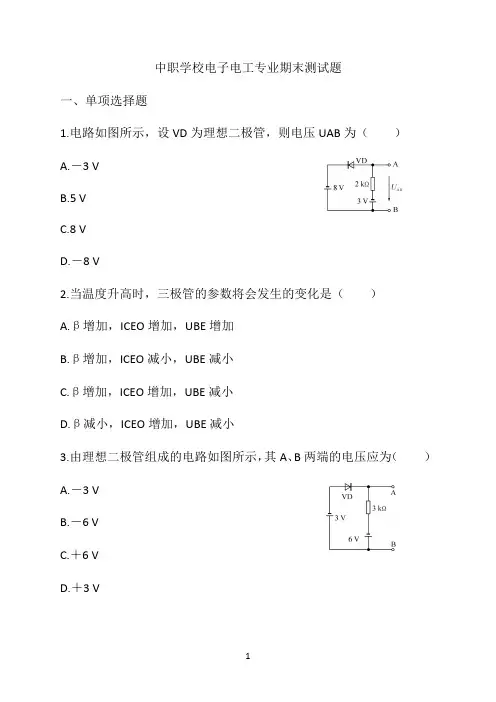

中职学校电子电工专业期末测试题一、单项选择题1.电路如图所示，设VD为理想二极管，则电压UAB为（）A.－3 VB.5 VC.8 VD.－8 V2.当温度升高时，三极管的参数将会发生的变化是（）A.β增加，ICEO增加，UBE增加B.β增加，ICEO减小，UBE减小C.β增加，ICEO增加，UBE减小D.β减小，ICEO增加，UBE减小3.由理想二极管组成的电路如图所示，其A、B两端的电压应为（）A.－3 VB.－6 VC.＋6 VD.＋3 V4.在下列电路中，根据硅三极管三个极的电位，可以确定工作在放大状态的是（）5.对NPN型三极管组成的共射极放大电路来说，RC变大时，集电极电流IC将（）A.变大B.变小C.不变D.条件不够，无法判断6.如图所示为理想二极管电路，下列关于VD1，VD2的工作状态判断正确的是（）A.VD1截止，VD2导通B.VD1截止，VD2截止C.VD1导通，VD2导通D.VD1导通，VD2截止7.在单相桥式整流电路中，如果一只整流晶体二极管接反，则（）A.将引起电源短路B.将成为半波整流电路C.仍为桥式整流电路D.输出电压为08.静态时，若测得某硅NPN管的三极管的3个电极的电位是VB＝3 V，VE＝2.3 V，VC＝4.8 V，则该管工作在状态。
（）A.截止B.饱和C.放大D.不能确定9.如下图所示的电路中，二极管VD1、VD2的导通情况分别是（）A.VD1导通，VD2截止B.VD1截止，VD2导通C.VD1、VD2都导通D.VD1、VD2都截止10.当三极管的两个PN结均正偏时，下列说法正确的是（）A.三极管处于放大状态B.IB＝0，IC＝0C.当IB增大时，IC也增大D.UCE≈011.某固定偏置单管放大电路的静态工作点Q如下图所示，欲使工作点移至Q′，需使（）A.偏置电阻RB增大B.集电极电阻RC减小C.偏置电阻RB减小D.集电极电阻RC增大12.在单相桥式整流电容滤波电路中，若变压器二次电压有效值U2＝10 V，测得输出电压的有效值为10.1 V，则说明（）A.滤波电容断开B.负载开路C.有一个二极管开路D.电路工作正常13.桥式整流电容滤波电路如图所示，当电路正常工作时，若变压器中次级绕组的电压有效值U2＝10V，则负载电阻两端的电压UL为（）A.9VB.4.5VC.12VD.10V14.共发射极基本放大电路在放大交流信号时，其集电极电压（）A.只含有放大了的交流信号电压B.只含有直流静态电压C.既有直流静态电压又有交流信号电压D.以上都不对15.工作在放大状态的三极管示意图及其电流值如图所示，该三极管的1，2，3脚分别为（）A.e，b，cB.b，c，eC.c，b，eD.c，e，b16.要求降低输入电阻，提高输出电阻，应采用（）A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈17.交流电通过单相整流电路后,所得到的输出电压是（）A.交流电压B.脉动直流电C.平滑直流电D.稳定的直流电18.共发射极放大电路的输出电阻ro近似等于（）B.RC∥RLC.RLD.RC∥RE19.根据图（b）所示的输出特性曲线及直流负载线可知，图（a）所示电路中的电源电压VCC及点Q处三极管的直流电流放大倍数β的大小分别为（）A.6 V、40B.6 V、25C.12 V、40D.12 V、2520.若万用表测得PNP晶体管3个电极的电位分别是VC＝6 V，VB＝0.7 V，VE＝1 V，则晶体管工作在状态。
电工电子期末试卷一、填空题（每空1分，共28分）1、磁性材料磁化所产生的磁场不会随外磁场的增强而无限增强，这种现象称为。
2、所谓磁滞，就是在外磁场H值作正、负变化的反复磁化过程中，磁性材料中的变化总是落后于的变化。
3、交流铁心线圈的功率损耗分为和，其中铁损耗分为和两部分。
4、变压器具有变换、、的作用，为变压器，K<1为变压器。
5、三相异步电动机是由、两部分组成。
6、单相异步电动机有、两种起动方法。
7、低压电器是指在的交流电路或在的直流电路中工作的电器。
8、三相异步电动机的降压起动有、、9、异步电动机常用的电气制动方法有和。
10、通过人体的电流和持续时间的乘积为时是一个危险极限，一般情下，规定为安全电压，在特别潮湿的环境中，为安全电压。
11、指示仪表按驱动原理分为—————————、—————————、—————————三种。
二、选择题（每题2分,共14分）1、三相异步电动机旋转磁场的旋转方向是由三相电源的（）决定。
A.相序；B.相位；C.频率；2、旋转磁场的转速与（）。
A.频率和磁极对数成正比；B.频率成反比，与磁极数成正比；C.频率成正比，与磁极数成反比。
3、铁心是变压器的磁路部分，为了（），铁心采用表面涂有绝缘漆或氧化膜的硅钢片叠装而成。
A.增加磁阻减少磁通；B.减小磁阻增加磁通；C.减小涡流和磁滞损耗；4、下列公式（）是机械特性方程A n=f(s)B T=f(s)C n=f(T)5、下列不属于继电器的是（）A热继电器 B低压断路器 C中间继电器6、下列具有短路保护的器件是（）A按扭 B时间继电器 C熔断器7、下列具有过载保护的元器件是（）A低压断路器 B交流接触器 C热继电器三、判断题（每题2分,共12分）（）⒈变压器可以改变各种电源的电压。
（）⒉当变压器的变比K>1时为降压变压器。
（）⒊只要改变旋转磁场的旋转方向，就可以控制三相异步电动机的转向。
（ ）4.热继电器具有过载保护和短路保护的的作用。
电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。
二极管属于半导体器件，不属于基本电路元件。
2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。
电压、电阻和电容在串联电路中不一定相等。
3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。
4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。
频率放大器不属于放大器的分类。
5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。
二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。
答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。
7. 电路元件按照其在电路中的作用可分为______元件和______元件。
答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。
8. 放大器的输入信号与输出信号的相位关系称为______。
答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。
9. 模拟信号经过采样和量化后，变为______信号。
答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。
三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。
XXX学校2020—2021学年度第二学期《汽车电工电子基础》期末试卷考试时间：60分钟总分：100分班级20汽修1班学号姓名一、填空题（每小题1分，共30分）1.电路由、、、 4部分组成。
2.电路有、、 3种状态。
3.通常将温度增加，阻值增大的电阻称为，反之，阻值变小的电阻称为。
4.实验表明：通过电阻R的电流I与电阻两端电压U ，与电阻R 。
5.串联电路中的处处相等，电阻两端电压与阻值成；并联电路电阻两端电压，电路两端的总电流等于各电阻两端电流。
6.基尔霍夫电流定律又称定律，简称为，基尔霍夫电压定律又称定律，简称为。
7.电容在电路中有隔直流，通流；隔频，通频的特性。
电感与之相反。
8.在RLC串联电路中当时，电路呈电感性；当时，电路呈电容性；当时，电路呈电阻性。
9.纯电阻电路电压与电流的相位关系是，纯电容电路电压与电流的相位关系是，纯电感电路电压与电流的相位关系是。
10.三相电源绕组的接法有和两种。
二、选择题（每小题2分，共20分）1.电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（）代数和。
A. 电流B. 电量(电荷)C. 电流强度D. 功率2.电源的电动势为1.5V，内阻为0.22Ω，外电路的电阻为1.28Ω，电路的电流和外电路电阻两端的电压分别为（）A.I=1.5A，U=0.18VB.I=1A，U=1.28VC.I=1.5A，U=1VD.I=1A，U=0.22V3.正弦交流电的三要素为（）A.最大值B.有效值C.频率D.初相4.要使三只“110V40W”灯泡接入电源电压为220V的电路中都能正常工作，那么这些灯泡应该是（）A.全部串联；B.每只灯泡串联适当电阻后再并联；C.二只并联后与另一只串联；D.二只串联后与另一只并联。
5．三相交流电星形接法，线电流与相电流关系是（）A．I L=3 I P B．I L=2 I P C．I L= I P D．I L≠I P6.正弦交流电电压有效值U与最大值Um的关系( )。
XX 职业学校2020-2021学年度第二学期期末考试19级《电子线路》试卷使用班级：XX 计算机班一、填空题（每空1分，20空，共计20分）1.在反相器电路中把电容和基极电阻 ① 联，可以减少三极管的开关时间，所以此电容又称为 ② 电容。
2.反相器在基极加有负电源，该电源除可使晶体三极管可靠地 ③ 外，还可以提高 ④ 能力。
3.若各门电路的输入均为A 和B ，且A=0，B=1；则与非门的输出为 ⑤ ，或非门的输出为 ⑥ 。
4.十进制数89对应的8421BCD 码为 ⑦ 。
5.如图所示电路，输出与输人之间的逻辑关系表达式是 ⑧ 。
6.在两个开关A 和B 控制一个电灯L 的电路中，当两个开关都断开(AB 为1表示断开)时灯亮，则实现的逻辑函数式为 ⑨ 。
7.符合如图所示逻辑电路的逻辑门电路的是 ⑩ 。
8.化简BC C A AB F ++== (11) 。
9.三态门电路的输出有高电平、低电平和(12) 3种状态。
10.（23）10所对应的二进制数为 (13) 。
11.若各门电路的输入均为A 和B ，且A=0，B=1；则与门的输出为 (14) ，或门的输出为 (15) 。
12.或非门的逻辑功能是 (16) 。
系部 专业 班级 姓名 考试号 ―――――――――――――――――――――――――装―――――――订―――――――线――――――――――――――――答 题 不 得 超 过 此 装 订 线13.若或门两输入信号分别为A、B，输出信号为Y,则其逻辑表达式为 (17) 。
14.主从触发器是一种能防止 (18) 现象的触发器。
15.对于JK触发器，若J=K，则可完成 (19) 触发器的逻辑功能。
16.用来记忆和统计输入CP脉冲个数的电路，称为 (20) 。
二、判断题（每题2分，10小题，共计20分）（）1.在晶体三极管开关电路中，提高β值可以提高开关速度。
（）2.在开关电路中，三极管选定后，通常利用提高电源电压来提高开关速度。
2020-2021《电工与电子技术》期末课程考试试卷适用专业： 考试日期：考试时间： 120分钟 考试形式： 闭卷 试卷总分：100分 题号 一 二 三 四 五 总分 得分一、 如图1所示电路，E 1=10V ，R 1=6Ω，E 2=26V ，R 2=2Ω，R 3=4Ω，用支路电流法求各支路电流。
（12分）二、如图2所示电路，已知R1=100Ω，R2= 400Ω，C=125μF ，Us=200V ，在换路前电容有电压uC(0-)=50V 。
求S 闭合后电容电压和电流的变化规律。
（15分）图2三、由Ω=2R 、mH L 2=、F C μ25=组成的RLC 串联电路，接在()V t u 3010000sin 141+=的电源上，求电流I ，有功功率P ，无功功率Q 及视在功率S 。
（12分）四、如图3所示的电路中，已知R b =280k Ω，R c =3k Ω，U cc =12V ，β＝50，求电流的静态工作点。
（10分）五、在图4所示电路中，以知R f =150k Ω，R 1=30k Ω，u i =1V ，求输出电压u o 和闭环电压的放大倍数A uf 及平衡电阻R 2。
（12分）院系专业班级姓名学号E 1R 1 I 1 R 2 I 2 E 2R 3I 3 ＋UccR cR bC 1C 2＋＋u i图3R L图4+_U s R 1R2CCCS图1六、利用公式化简函数DEFG EF B ACEF BD C A AB D A AD Y +++++++=。
（8分）七、试分析图5所示电路的逻辑功能。
（15分）八、已知下降沿器触发的JK 触发器输入端CP 、J 、K 的波形图如图6所示，试对应画出Q 端和Q 端波形。
（12分）九、由555构成单稳态触发器电路如图7（a ）所示，其中，R=330Ω，C=0.1uF,其输入触发信号如图7（b ）所示，请画出u c 和u 0的波形。
（8分）（a ）（b ） 图7图5图62020-2021《电工与电子技术》期末课程考试试卷答案适用专业： 考试日期：考试时间： 120分钟 考试形式： 闭卷 试卷总分：100分一、解：假定各支路电流方向如图所示，根据基尔霍夫电流定律（KCL ），对节点A 有I 1＋I 2－I 3 = 0 （2分） 设闭合回路的绕行方向为顺时针方向，对回路Ⅰ，有I 1R 1－I 2R 2＋E 2－E 1= 0 （2分） 对回路Ⅱ，有I 2R 2＋I 3R 3－E 2=0 （2分） 以上三式代入已知数据，有 I 1+I 2－I 3= 06I 1－2I 2+26－10=02I 2+4I 3－26=0 （3分） 解方程组，得： I 1=－1A ， I 2=5A ， I 3=4A（3分）二、解：用三要素法求解：(1)画t=0-时的等效电路，如图 (b)所示。
专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。
A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。
A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。
A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。
A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。
A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。
A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。
a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有 c 。
A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中U S1=24V，U S2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I3。
(10分)aI3b2．如图所示R－L串联电路，R=280Ω，RL=20Ω,L=1.65H，电源电压U=220V，电源频率为50HZ。
(10分)求：（1）阻抗ZL及Z；（2）电路电流I（3）电压UR 和UL。
U L URUI3、图示电路原已稳定，t = 0 时将开关S 闭合。
《电工电子技术与技能》期末质量检测试卷满分： 100 分： 90 分钟适用：班注意：选择判断填入表格，否则视为0分选择题 1 2 3 4 56 7 8 9 10判断题 1 2 3 4 5一、选择题（共10题，每题2分，共计20分）1、熔断器在电动机控制线路中的作用是（）。
A．短路保护 B．过载保护C．缺相保护 D．电流不平衡运行保护2、在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( )。
A．大小、相位都相等30B．大小相等、线电流超前相应的相电流︒30C．线电流大小为相电流大小的3倍、线电流超前相应的相电流︒30D．线电流大小为相电流大小的3倍、线电流滞后相应的相电流︒3、按复合按扭时，（）。
A．常开先闭合 B．常闭先断开C．常开、常闭同时动作 D．常闭动作，常开不动作4、下列4个控制电路中，想要实现自锁功能正确的是（）。
5、晶体管三极管放大条件是（）。
A．发射结要正向偏置 B．发射结要正向偏置，集电结要反向偏置C．集电结要反向偏置 D．发射结要反向偏置，集电结要正向偏置6、影响放大器工作点稳定的主要因素是（）。
A．β值 B．穿透电流 C．温度 D．频率7、稳压二极管的正常工作状态是（）。
A．导通状态 B．截止状态 C．反向击穿状态 D．任意状态8、集成运放工作在线性放大区，由理想工作条件得出两个重要规律是（）。
A．U＋＝U－＝0，i＋＝i－ B．U＋＝U－＝0，i＋＝i－＝0C．U＋＝U－，i＋＝i－＝0 D．U＋＝U－＝0，i＋≠i－9、符合下列真值表的是（）门电路A．与 B．与非 C．或 D．非10、十进制数100对应的二进制数为（）。
A．1011110 B．1100010C．1100100D．11000100二、填空题（每空2分，共30分）1、组合逻辑电路的基本组成单元是。
2、JK触发器具有、、和的功能。
3、加在二极管上的正向电压大于死区电压时，二极管；加反向电压时，二极管。
中等专业学校《电工基础》期考试卷（时间：90分钟考试形式：闭卷）班别号数姓名成绩一、填空题:（每题1分共22分）1.由、、和组成的电流路径叫电路。
2.某导体两端电压为9伏时，通过它的电流为1.5安，若它两端电压为6伏，通过它的电流为安，若在它两端加3伏电压，这时它的电阻为欧。
3.我国工频交流电的频率f=，周期T=，幅值U=。
4.用万用表测量电路的电流时必须先断开电路，然后按照电流从正到负的方向，将万用表直流电流挡联到被测电路中。
5.在单电源电路中，对内电路来说，电流是从流向，而对于外电路来说，是从流向电位。
6.三相四线制供电方式可以提供种电压。
相线俗称为。
相线与零线间的电压称为电压，相线与相线间的电压称为电压，他们之间的数量关系为。
7.某电容器的容量为10μF，加电压10V时极板上所带电量为8.只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则瓦灯泡较亮，而瓦灯泡较暗。
二、单项选择题:（每题3分共52分）1.下面是几位同学对电压与电流的认识，其中错误的是（）A．电路中有电流就一定有电压B．电路中有电压就一定有电流C．电压与电流可以不同时存在D．电压是电路中形成电流的原因2.标有“220V 40W”字样的灯泡接在电压为 110伏的电源两端，灯泡的实际功率为（）A．40瓦B．20瓦C．10瓦D．无法判断3.通常情况下，下列物体属于导体的是（）A．塑料尺B．铅笔芯C．玻璃棒D．橡胶棒4.将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有( )A.磁性B.导电性C.弹性D.绝缘性5.一个开关可以使三只小灯泡同时亮、同时熄，这三只小灯泡的连接情况是（）A.一定是串联B.一定是并联C.一定是两只串联后与第三只并联D.以上说法都不对6.某一灯泡上写着额定电压220V ，这是指（ ）A.最大值B.瞬时值C.有效值D.平均值7.三相对称负载作三角形联接时，相电流是10A ，线电流与相电流最接近的值是( )A 。
专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。
A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。
A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。
A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。
A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。
A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。
A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。
a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A 、一个稳态、一个暂态B 、两个稳态C 、只有一个稳态D 、没有稳态10．一个8选1多路选择器，输入地址有 c 。
A 、2位B 、3位C 、4位D 、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V ，U S2＝6V ，R 1=12Ω，R 2＝6Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3中的电流I 3。
(10分)2．如图所示R －L串联电路，R=280Ω，R L =20Ω,L=1.65H ，电源电压U=220V ，电源频率为50H Z 。
(10分)求：（1）阻抗Z L 及Z ；（2）电路电流I （3）电压U R 和U L 。
第 1 页 共3页中职《电工基础》期末试卷（含参考答案及评分标准）一、填空题（共30分，每空格1分）1、市用照明电的电压为220V ，这是指电压的 有效值 ，接入一个标有“220V ，100W ”的灯泡后，灯丝上通过的电流的有效值是 0.45A ，电流的最大值是 0.64A 。
2、已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值m U =100 ，有效值U =250 ，频率f = 50HZ ，角频率ω= 314rad/s ，周期T = 0.02s ，当0.01t s =时，交流电压的瞬时值u = 250 ，初相位0ϕ= -45° 。
3、图1所示电流波形，已知f=50HZ ， 若电压超前电流60°，则电压的解析式为：V ）（︒+=150t 314si n 5u 。
图14、一个电感为150mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 47 Ω ，线圈中的电流瞬时值表达式是 A ）（︒-=45t 314si n 7.4i ，无功功率Q L = 1030var 。
(设电压初相为45°)5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 电阻 ；当V 2的读数为8V 时，方框中的元件为 电感 ；当V 2的读数为2V 时，方框中的元件为 电容 。
6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负 载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常方法是 在感性负载两端并联适量电容 ，功率因数最大等于 1。
7、如图3所示三相对称负载，若电压表Vl 的读数为380 V ，则电压表V2的读数为220V ，若电流表Al 的读数为 10 A ，则电流表A2的读数为 22A 。
8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有=L△I 3 YL I ,△P = 3 Y P 。
