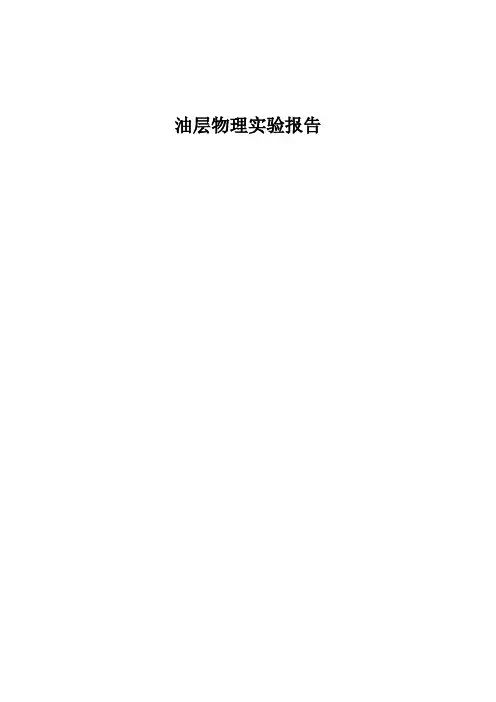

油层物理实验报告目录实验一岩石孔隙度的测定 (3)实验二岩石比面的测定 (6)实验三岩心流体饱和度的测定 (9)实验四岩石碳酸盐含量的测定 (12)实验五岩石气体渗透率的测定 (14)实验六压汞毛管力曲线测定 (17)中国石油大学（油层物理）实验报告实验日期：2010/10/20 成绩：班级：石工08-X班学号：0802XXX 姓名：XX 教师：XXX同组者：实验一岩石孔隙度的测定一．实验目的1．巩固岩石孔隙度的概念，掌握其测定原理；2．掌握测量岩石孔隙度的流程和操作步骤。
二．实验原理根据玻义尔-马略特定律，在恒定温度下，岩心室体积一定，放入岩心室岩样的固相(颗粒)体积越小，则岩心室中气体所占体积越大，与标准室连通后，平衡压力越低；反之，当放入岩心室内的岩样固相体积越大，平衡压力越高。
绘制标准块的体积（固相体积）与平衡压力的标准曲线，测定待测岩样平衡压力，据标准曲线反求岩样固相体积。
按下式计算岩样孔隙度：式中，Φ－孔隙度，％； Vs－岩样固相体积，cm3；Vf－岩样外表体积，cm3。
三.实验流程与设备（a）流程图（b）控制面板图1 QKY-Ⅱ型气体孔隙度仪仪器由下列不见组成：①气源阀：供给孔隙度仪调节低于10kpa的气体，当供气阀开启时，调节器通过常泄，使压力保持恒定。
②调节阀：将10kpa的气体压力准确的调节到指定压力（小于10kpa）。
③供气阀：连接经调节阀调压后的气体到标准室和压力传感器。
④压力传感器：测量体系中气体压力，用来指示准确标准室的压力，并指示体系的平衡压力。
⑤样品阀：能使标准室内的气体连接到岩心室。
⑥放空阀：使岩心室中的初始压力为大气压，也可使平衡后岩心室与标准室的气体放入大气。
四．实验步骤1．用游标卡尺测量各个钢圆盘和岩样的直径与长度（为了便于区分，将钢圆盘从小到大编号为1、2、3、4），并记录在数据表中；2．将2号钢圆盘装入岩心杯，并把岩心杯放入夹持器中，顺时针转动T形转柄，使之密封。

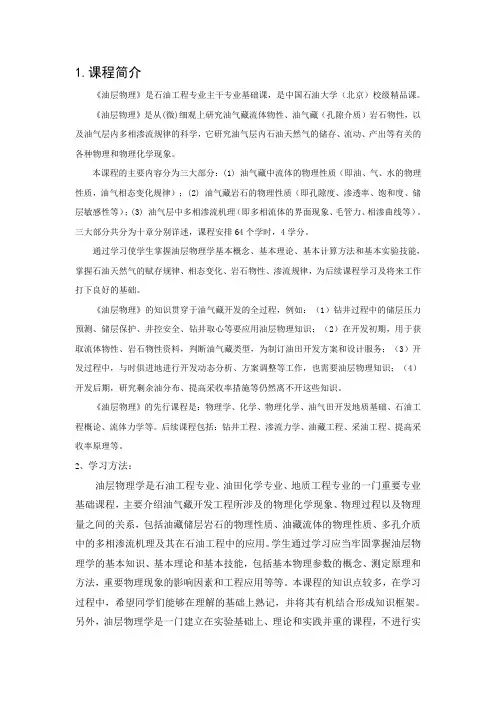

1.课程简介《油层物理》是石油工程专业主干专业基础课，是中国石油大学（北京）校级精品课。
《油层物理》是从(微)细观上研究油气藏流体物性、油气藏（孔隙介质）岩石物性，以及油气层内多相渗流规律的科学，它研究油气层内石油天然气的储存、流动、产出等有关的各种物理和物理化学现象。
本课程的主要内容分为三大部分：(1) 油气藏中流体的物理性质（即油、气、水的物理性质，油气相态变化规律）；(2) 油气藏岩石的物理性质（即孔隙度、渗透率、饱和度、储层敏感性等）；(3) 油气层中多相渗流机理（即多相流体的界面现象、毛管力、相渗曲线等）。
三大部分共分为十章分别详述，课程安排64个学时，4学分。
通过学习使学生掌握油层物理学基本概念、基本理论、基本计算方法和基本实验技能，掌握石油天然气的赋存规律、相态变化、岩石物性、渗流规律，为后续课程学习及将来工作打下良好的基础。
《油层物理》的知识贯穿于油气藏开发的全过程，例如：（1）钻井过程中的储层压力预测、储层保护、井控安全、钻井取心等要应用油层物理知识；（2）在开发初期，用于获取流体物性、岩石物性资料，判断油气藏类型，为制订油田开发方案和设计服务；（3）开发过程中，与时俱进地进行开发动态分析、方案调整等工作，也需要油层物理知识；（4）开发后期，研究剩余油分布、提高采收率措施等仍然离不开这些知识。
《油层物理》的先行课程是：物理学、化学、物理化学、油气田开发地质基础、石油工程概论、流体力学等。
后续课程包括：钻井工程、渗流力学、油藏工程、采油工程、提高采收率原理等。
2、学习方法：油层物理学是石油工程专业、油田化学专业、地质工程专业的一门重要专业基础课程，主要介绍油气藏开发工程所涉及的物理化学现象、物理过程以及物理量之间的关系，包括油藏储层岩石的物理性质、油藏流体的物理性质、多孔介质中的多相渗流机理及其在石油工程中的应用。
学生通过学习应当牢固掌握油层物理学的基本知识、基本理论和基本技能，包括基本物理参数的概念、测定原理和方法，重要物理现象的影响因素和工程应用等等。

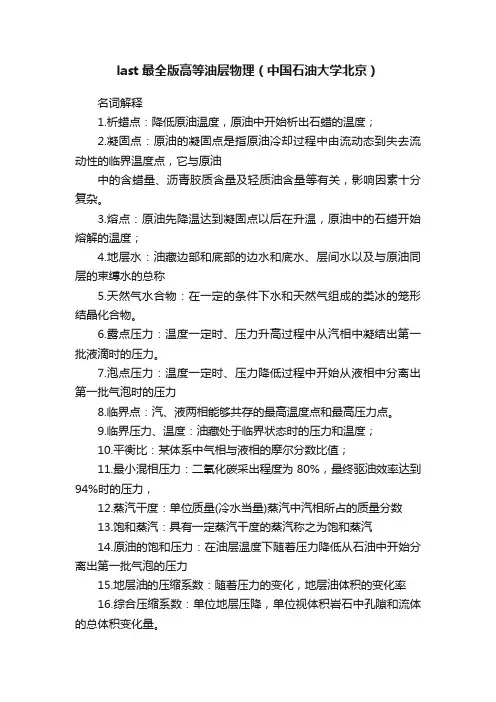

last最全版高等油层物理（中国石油大学北京）名词解释1.析蜡点：降低原油温度，原油中开始析出石蜡的温度；2.凝固点：原油的凝固点是指原油冷却过程中由流动态到失去流动性的临界温度点，它与原油中的含蜡量、沥青胶质含量及轻质油含量等有关，影响因素十分复杂。
3.熔点：原油先降温达到凝固点以后在升温，原油中的石蜡开始熔解的温度；4.地层水：油藏边部和底部的边水和底水、层间水以及与原油同层的束缚水的总称5.天然气水合物：在一定的条件下水和天然气组成的类冰的笼形结晶化合物。
6.露点压力：温度一定时、压力升高过程中从汽相中凝结出第一批液滴时的压力。
7.泡点压力：温度一定时、压力降低过程中开始从液相中分离出第一批气泡时的压力8.临界点：汽、液两相能够共存的最高温度点和最高压力点。
9.临界压力、温度：油藏处于临界状态时的压力和温度；10.平衡比：某体系中气相与液相的摩尔分数比值；11.最小混相压力：二氧化碳采出程度为80%，最终驱油效率达到94%时的压力，12.蒸汽干度：单位质量(冷水当量)蒸汽中汽相所占的质量分数13.饱和蒸汽：具有一定蒸汽干度的蒸汽称之为饱和蒸汽14.原油的饱和压力：在油层温度下随着压力降低从石油中开始分离出第一批气泡的压力15.地层油的压缩系数：随着压力的变化，地层油体积的变化率16.综合压缩系数：单位地层压降，单位视体积岩石中孔隙和流体的总体积变化量。
17.原油体积系数：地下石油体积与其在地面脱气后的体积之比18.表观粘度（视粘度）：某一点的剪切应力除以剪切速率。
19.塑性粘度：塑性流体直线段的斜率。
20.结构粘度：结构流体所产生的粘度的增高部分。
表观粘度= 塑性粘度+结构粘度21.速敏：储层中各种微粒因流体流动速度增加引起的颗粒运移,并堵塞孔道而造成储层渗透率下降的可能性及其程度。
22.水敏性：指当外来流体进入储层后引起粘土膨胀、分散、运移，从而导致渗透率下降的现象23.酸敏性是指酸液进入储层后与储层中的酸敏性矿物发生反应。
油层物理实验指导书石玲、刘玉娟编油气田开发教研室二○○九年十月前言《油层物理实验指导书》是按照《油层物理》教学大纲的要求编写的，适合于石油工程、钻井工程、油气田开采、资源勘探、资源勘查等专业的本、专科生使用。
本指导书中的实验是《油层物理》课程的重要实践教学环节。
全书共分五个实验，其中实验一为综合性实验。
通过实验可以让学生巩固相关理论知识，熟悉各种仪器设备在实验项目中的使用方法，锻炼学生的实验基本技能，掌握实验内容和实验的基本方法，培养学生的动手能力及综合分析问题和解决问题的能力，在实验过程中，要求学生尽可能按照指导进行，以帮助其加深理解、增强记忆。
目录《油层物理》课程教学大纲 (3)油层物理实验室学生实验守则 (6)实验一砂岩的粒度组成分析 (7)实验二储层岩石孔隙度测定实验（饱和煤油法） (14)实验三储层岩石含油含水饱和度测定 (17)实验四储层岩石绝对渗透率测定（气测渗透率） (21)实验五岩石碳酸盐含量测定 (24)《油层物理》课程教学大纲开课单位：油气田开发教研室课程负责人：唐洪俊适用于本科石油工程专业教学学时：48学时一、课程概况《油层物理》课程是石油工程专业的一门重要专业基础课。
本课程的任务是：通过本课程的学习使学生掌握储层流体与储层岩石的物理性质、不同流体与岩石孔隙表面的相互作用和岩石中孔隙大小分布以及储层中多相渗流特性的基本理论和研究的基本方法，为学生学习后续《渗流力学》、《油藏工程》、《采油工程》等课程，并为将来的石油工程岗位和进一步深造打下坚实的基础。
本课程的先修课程主要有《高等数学》、《大学化学》、《物理化学》、《石油地质基础》和《工程流体力学》等。
本课程的后续课程主要有《渗流力学》、《油藏工程》、《采油工程》、《油气井试井》、《油层保护》、《提高采收率》和《油藏数值模拟》等。
二、教学基本要求1.掌握油层流体在高温高压下的物理性质和研究油层流体高温高压下的物理方法，理解油藏烃类的PVT变化规律以及油藏物质平衡的概念及方法；掌握油层岩石各物性参数的概念、测定方法以及影响这些参数的因素；掌握不同流体与岩石孔隙表面的相互作用和岩石中孔隙大小分布以及储层中多相渗流的基本特性。
中国石油大学油层物理实验报告实验日期：成绩：班级：学号：姓名：教师：同组者：实验七 地层油高压物性测定一、实验目的1.掌握地层油高压物性仪的结构及工作原理；2.掌握地层油的饱和压力、单次脱气的测定方法；3.掌握地层油溶解气油比、体积系数、密度等参数的确定方法；4.掌握落球法测量地层油粘度的原理及方法。
二、实验原理1.绘制地层油的体积随压力的关系，在泡点压力前后，曲线的斜率不同，拐点对应的应力即为泡点压力。
2.使PVT筒内的压力保持在原始压力，保持压力不变将PVT筒内一定量的地层油放入分离瓶中，记录放出油的地下体积，记录分离瓶中分出的油、气的体积，便可计算地层油的溶解气油比、体积系数等数据。
3.在地层条件下，钢球在光滑的盛有地层油的标准管中自由下落，通过记录钢球的下落时间，由下式计算原油的粘度：其中 μ- 原油动力粘度，mPa·s; t- 钢球下落时间，s；ρ1、ρ2- 钢球和原油的密度，g/cm3；k- 粘度计常数，与标准管的倾角、钢球的尺寸及密度有关。
三、实验流程图一 高压物性试验装置流程图四、实验步骤1.泡点压力测定⑴粗测泡点压力从地层压力起以恒定的速度退泵，压力以恒定速度降低，当压力下降到速度减慢或不下降甚至回升时，停止退泵。
稳定后的压力即为粗测的泡点压力。
⑵细测泡点压力A.升压至地层压力，让析出的气体完全溶解到油中。
从地层压力开始降压，每降低一定压力（如2.0MPa）记录压力稳定后的泵体积读数。
B.当压力降至泡点压力以下时，油气混合物体积每次增大一定值（如5cm3）,记录稳定后的压力（泡点压力前后至少安排四个测点）。
2.一次脱气⑴将PVT筒中的地层原油加压至地层压力，搅拌原油样品使温度、压力均衡，记录泵的读数；⑵取一个干燥洁净的分离瓶称重，将量气瓶充满饱和盐水；⑶将分离瓶安装在橡皮塞上，慢慢打开放油阀门，保持地层压力不变排出一定体积的地层油，当量气瓶液面下降200ml左右时，关闭放油阀门，停止排油。
中国石油大学油层物理实验报告实验日期：成绩：班级：石工11-1 学号：姓名：李悦静教师：张俨彬同组者：周璇武诗琪徐睿智压汞毛管力曲线测定一、实验目的1．了解压汞仪的工作原理及仪器结构；2．掌握毛管力曲线的测定方法及实验数据处理方法。
二、实验原理岩石的孔隙结构极其复杂，可以看作一系列相互连通的毛细管网络。
汞不润湿岩石孔隙，在外加压力作用下，汞克服毛管力可进入岩石孔隙。
随压力增加，汞依次由大到小进入岩石孔隙，岩心中的汞饱和度不断增加。
注入压力与岩心中汞饱和度的关系曲线即为毛管力曲线，如图4-1所示。
图1 典型毛管压力曲线三．实验设备图2 压汞仪流程图(岩心尺寸：φ25×20--25mm，系统最高压力50MPa) 全套仪器由高压岩心室，汞体积计量系统，压力计量系统，补汞装置，高压动力系统，真空系统六大部分组成。
1、高压岩心室：该仪器设有一个岩心室，岩心室采用不锈钢材质，对称半螺纹密封，密封可靠，使用便捷；样品参数：φ25×20--25mm岩样；可测孔隙直径范围：~750μm。
2、汞体积计量系统：采用高精度差压传感器配合特制汞体积计量管进行计量，精度高、稳定性好；汞体积分辨率：≤30μl；最低退出压力：≤。
3、压力计量系统：采用串联阶梯式计量的方法，主要由四个不同量程的压力表串联连接，由压力控制阀自动选择不同量程的压力表计量不同压力段的压力值，提高了测量的准确性；压力表量程：、1、6、60MPa各一支；可测定压力点数目：≥100个。
4、补汞装置：主要由调节系统，汞面探测系统及汞杯组成，并由指示灯显示汞面位置。
图3 压汞仪设备图5、高压动力系统：由高压计量泵组成；工作压力：~50MPa；压力平衡时间：≥60s。
6、真空系统：主要有真空泵以及相关的管路阀件组成；真空度：≤；真空维持时间：≥5min。
四、实验步骤1．装岩心、抽真空：将岩样放入岩心室并关紧岩心室，关岩心室阀，开抽空阀关真空泵放空阀；开真空泵抽空15~20分钟；2．充汞：开岩心室阀，开补汞阀，调整汞杯高度，使汞杯液面至抽空阀的距离H与当前大气压力下的汞柱高度（约760mm）相符；开隔离阀，重新调整汞杯高度，此时压差传感器输出值为~之间；关抽空阀，关真空泵，打开真空泵放空阀，关闭补汞阀；3．进汞、退汞实验：关高压计量泵进液阀，调整计量泵，使最小量程压力表为零；按设定压力逐级进泵，稳定后记录压力及汞体积测量管中汞柱高度，直至达到实验最高设定压力；按设定压力逐级退泵，稳定后记录压力及汞体积测量管中汞柱高度，直至达到实验最低设定压力；4．结束实验：开高压计量泵进液阀，关隔离阀；开补汞阀，开抽空阀；打开岩心室，取出废岩心，关紧岩心室，清理台面汞珠。
油层物理实验指导书第一节岩石孔隙度测定第二节岩石渗透率的测定第三节岩石比表面积的测定第四节岩石碳酸盐含量的测定第五节界面张力的测定第六节岩心流体饱和度的测定第七节液体粘度的测定第八节地层油高压物性的测定第一节岩石孔隙度测定岩石的孔隙度分为有效孔隙度和绝对孔隙度。
岩样有效孔隙度的测定一般是测出岩样的骨架体积或孔隙体积，再测出岩样的视体积，即可计算出岩样的有效孔隙度。
常用的孔隙度测定方法有：气体法，煤油法，加蜡法。
一、气体法（一）实验目的（1）掌握测定岩石孔隙度、骨架体积及岩石外表体积的原理；（2）学会使用气体法测定岩石孔隙度。
（二）实验原理气体法孔隙度测定原理是气体玻义耳定律，其原理示意图如图1-1所示。
容器阀门样品室图1-1 气体法孔隙度测定原理示意图容器中气体压力为P1，样品室压力为大气压。
打开阀门，容器与样品室连通。
压力平衡后，整个系统的压力为P2。
每次使容器中气体压力保持不变。
当样品室中放置不同体积的钢块时，连通后系统的压力不同。
可得到钢块体积与系统压力的关系曲线，称为标准曲线。
然后将样品室中的钢块换成待测岩心。
可得到连通后系统压力。
根据此压力从标准曲线上可查到对应的体积，即为岩心的骨架体积。
通过其它测量手段，可以测出岩心的视体积，从而求出岩心孔隙度υ。
（三）实验仪器气体孔隙度测定仪。
如图1-2所示。
图1-2 气体孔隙度仪（四）操作步骤（1）逆时针旋转气瓶阀门，打开气瓶开关（注意：打开气瓶开关前，除放空阀外，其它阀门均处于关闭状态。
（2）顺时针旋转减压阀开关，气瓶出口压力调至1MPa左右；（3）打开气源阀；（4）顺时针旋转调压阀，将压力调至0.3～0.4MPa；（5）打开供气阀，给容器供气，然后关闭供气阀。
（6）逆时针旋转样品室夹持器把手，取出样品室，装入一标准钢块（样品室有4 个标准钢块，厚度分别为1〃,1／2〃,3／8〃,1／8〃），将样品室装入夹持器，顺时针旋紧夹持器把手。
（7）关闭放空阀，打开样品阀，使容器与样品室连通。
油层物理实验指导书第一节岩石孔隙度测定第二节岩石渗透率的测定第三节岩石比表面积的测定第四节岩石碳酸盐含量的测定第五节界面张力的测定第六节岩心流体饱和度的测定第七节液体粘度的测定第八节地层油高压物性的测定第一节岩石孔隙度测定岩石的孔隙度分为有效孔隙度和绝对孔隙度。
岩样有效孔隙度的测定一般是测出岩样的骨架体积或孔隙体积，再测出岩样的视体积，即可计算出岩样的有效孔隙度。
常用的孔隙度测定方法有：气体法，煤油法，加蜡法。
一、气体法（一）实验目的（1）掌握测定岩石孔隙度、骨架体积及岩石外表体积的原理；（2）学会使用气体法测定岩石孔隙度。
（二）实验原理气体法孔隙度测定原理是气体玻义耳定律，其原理示意图如图1-1所示。
容器阀门样品室图1-1 气体法孔隙度测定原理示意图容器中气体压力为P1，样品室压力为大气压。
打开阀门，容器与样品室连通。
压力平衡后，整个系统的压力为P2。
每次使容器中气体压力保持不变。
当样品室中放置不同体积的钢块时，连通后系统的压力不同。
可得到钢块体积与系统压力的关系曲线，称为标准曲线。
然后将样品室中的钢块换成待测岩心。
可得到连通后系统压力。
根据此压力从标准曲线上可查到对应的体积，即为岩心的骨架体积。
通过其它测量手段，可以测出岩心的视体积，从而求出岩心孔隙度υ。
（三）实验仪器气体孔隙度测定仪。
如图1-2所示。
图1-2 气体孔隙度仪（四）操作步骤（1）逆时针旋转气瓶阀门，打开气瓶开关（注意：打开气瓶开关前，除放空阀外，其它阀门均处于关闭状态。
（2）顺时针旋转减压阀开关，气瓶出口压力调至1MPa左右；（3）打开气源阀；（4）顺时针旋转调压阀，将压力调至0.3～0.4MPa；（5）打开供气阀，给容器供气，然后关闭供气阀。
（6）逆时针旋转样品室夹持器把手，取出样品室，装入一标准钢块（样品室有4 个标准钢块，厚度分别为1〃,1／2〃,3／8〃,1／8〃），将样品室装入夹持器，顺时针旋紧夹持器把手。
（7）关闭放空阀，打开样品阀，使容器与样品室连通。
记录钢块体积和系统压力。
（8）打开放空阀，关闭样品阀，更换钢块。
（9）重复步骤（5）～（8），得到不同钢块体积所对应的系统压力，绘制钢块体积与系统压力关系曲线。
（10）将待测岩心放入样品室，测量所对应的系统压力P x，然后从标准曲线上查出所对应的横坐标值，即为岩心的骨架体积V x。
（11）利用游标卡尺测量岩心直径和长度，计算岩心视体积。
（12）关闭气瓶开关，将所有物品放回原位，实验完毕。
（五） 数据记录及数据处理 1、数据记录岩心直径： ；岩心长度： 。
表1-1 实验数据记录表2、数据处理根据表1-1中的数据绘制钢块体积与系统压力的关系曲线，从曲线上读出岩心的骨架体积。
岩心孔隙度： υ％100VVV grpp⨯+＝（1-1）（六）注意事项1、此实验受温度压力的影响，故测完校准曲线后，紧接着做待测样品实验。
（七）思考题1、 测定孔隙度常用哪几种方法？2、实验过程中容器中气体的压力是否一致？为什么？二、煤油法(一) 测量原理首先将干岩样抽真空饱和煤油，利用饱和煤油前后的重量差，求得岩样中饱和煤油的重量，再除以煤油的比重，即得到岩样中饱和煤油的体积，即岩样的有效孔隙体积。
饱和煤油的岩样，在空气中的重量与在煤油中的重量差，除以煤油的比重，即为岩样的视体积(外表体积)。
对于规则岩样，可直接测量其几何尺寸求出视体积。
有效孔隙体积占岩样的视体积的百分数，即为岩样的有效孔隙度。
(二)优缺点优点：煤油法如果使用得当，可获得较高的精确度。
缺点：它不适用于具有熔洞和裂缝的岩样，不适用于特低渗透性的岩样。
第二节 岩石绝对渗透率的测定渗透率是衡量岩心允许流体通过能力的指标。
测定岩心渗透率通常以干燥的空气为标准气体；以平行岩层层面方向的渗透率作为水平渗透率的标准。
关于垂直方向渗透率的测定这里不作介绍。
对岩性均匀胶结程度好的坚硬岩心，应制定一定形状的岩样，用一般方法来测定其渗透率；对易碎胶结性差或含泥质的岩样，细心制成一定形状后，为了避免在测定过程中岩样结构改变或破坏，应用塑料、沥青或其它方法加以支撑保护，然后再进行测定。
下面介绍两种常用的渗透率测定方法。
一、流量计法（一）实验目的（1）掌握岩石渗透率测定原理和方法； （2）掌握克氏渗透率的测定方法。
（二）实验原理气体以一定流速通过岩样时，在岩样两端建立压差，根据岩样两端的压差和气体的流速，利用达西定律即可求出岩样的渗透率。
))(5A(K PP P P P Q 2121aa-+=Lμ（1-2）令 200h Q Q A L Q C K ))(5(P C wk b a a 2121a⋅=⋅⋅=-+=ｐｐｐｐμ （1-3）Q kb —孔板常数。
即当孔板压差计水柱高度为200毫米水柱时，气体通过孔板的流量值。
单位：厘米3／秒。
h w —孔板压差计水柱高度，单位：毫米。
A ，L —分别为岩样的截面积和长度，单位：厘米2，厘米。
μ—气体粘度，单位：厘泊。
P a ，P 1，P 2—分别为标准大气压、岩样上游及下游压力，单位：兆帕。
K—岩心绝对渗透率，单位：10-3μm2。
整理后得下列公式：A 200LhwQCK k b ⋅⋅⋅=(1-4) 本仪器釆用高渗、中渗、低渗三级测量。
低渗测量，C值读C表；中渗测量，C值读水银压差计；高渗测量，C值由中间的水柱读取水柱高，再由附表查出C 值。
将C值、h w及Q kb代入（1-4）式即可求出渗透率。
（三）仪器设备气体渗透率测定仪如图1-3所示，它主要由三部分组成。
气源、岩心夹持器和控制面板。
其流程如图1-4所示。
图1-3 气体渗透率测定仪图1-4 气体渗透率测定仪流程图（四）操作步骤1、准备工作(1)记录下列数据：岩心编号、长度、直径。
(2)将岩心装入岩心夹持器，打开夹持器放空阀，接着关闭，目的使橡胶筒保持自由状态。
(3)慢慢打开环压阀，将环压调至1.4MPa左右。
2、渗透率测量(1)低渗透率岩心测量低渗岩心需用较高压力，由压力表读取C值，用C表调节器调节。
①测量阀置于“低渗”，选用较小孔板。
②慢慢关闭孔板放空阀。
③调节C表调节器，在C表上建立适当的C值。
④如果在最大C值(30)，孔板压差计高度超过200毫米水柱，则换较大孔板，使水柱保持在100~200毫米之间或略有超过200毫米水柱较好。
⑤待孔板压差计液面稳定后，记录C值、孔板压差计水柱高度、上游压力及孔板常数Q kb。
⑥改变不同的C值，记录所对应的水柱高度，计算相应的渗透率。
(2)中渗透率岩心测量此时需要低压，由水银压差计读C值，由水银调节器来调节。
①换向阀置于“高渗”，选用中等孔板。
②慢慢打开高渗阀，关闭孔板放空阀。
③调节水银调节器，将水银柱C值调到60~105之间，孔板压差计高度在100~200毫米之间较合适。
如果低于100或超过200毫米，须更换孔板，达不到时不必强求。
④ 稳定后记录h w 、C 及Q kb 值。
(3) 特高渗透率岩心测量特高渗测量压力更小，C 值由中间水柱确定，用水银调节器调压。
由于仪器本身因“摩阻损失”而出现附加压差，应从水柱高度中减掉，即用校正后的水柱高度从C 值表(附表)中查出相应的C 值。
① 将换向阀置于“高渗”，先选用中等孔板。
② 打开高渗阀，再开水柱阀，关闭孔板放空阀。
③ 慢慢增加上游压力，使孔板压差计液面高度每次增加25毫米水柱(如100、125、150、175、200)，并保持在100~200毫米范围之内。
④ 液面稳定后记录下列数据：Q kb ，h w 及中间水柱压差计高度H 。
⑤ 从H 中减去摩阻损失，得到校正后的中间水柱高度h 。
⑥ 由校正后的中间水柱高度h 和孔板压差计水柱液面高度h w ，从附表中查出相应的C 值。
3、取出样品(1) 取样品之前必须先关气源、测量阀(使旋扭垂直)和高渗阀。
然后打开放空阀，将环压放掉。
此时也可不关气源，只关环压阀。
(2) 如果样品仍取不出，可用真空泵接到放空阀一端抽空(注意打开阀门)，便可取出。
4、高渗样品测量与摩阻损失渗透率计算公式中的P 1和P 2应为岩样两端面的压力。
而实际测量的P 1和P 2包含了管路中的压降，即摩擦阻力损失。
中低渗透率测量时，气体流量较小，摩擦损失可以忽略不计。
而对于高渗测量则应考虑其影响。
所以必须测出仪器的摩阻损失和流量的关系。
摩擦阻力损失的测量(1) 在夹持器中放入一英寸的不锈钢套。
(2) 按高渗测量步骤进行。
(3) 调节水银调节器，使孔板压差计每次增加25毫米，测量6—8个数据，并记录对应的中间水柱读数。
(4) 计算各点的流量，注意与各压力点对应，即可绘出流量Q 与系统摩损的关系曲线。
例：测量一个高渗样品，选Q kb =5.836，孔板压差计液面高度为150毫米，则流量为：秒毫升377.4200150836.5Q =⨯=此时中间水柱读数为182毫米，由摩损曲线查出系统压损ΔP=1毫米，样品的压差应为181毫米水柱，由附表查得C=1025。
（五）数据记录及数据处理1、数据记录岩心直径：；岩心长度：。
表1-2 实验数据记录表2、数据处理将所测C值、孔板压差计水柱高度及孔板常数Q kb代入公式（1-4），即可计算出渗透率。
以渗透率为纵坐标，上游压力的倒数为横坐标作图，直线与纵轴的交点即为克氏渗透率。
（六）注意事项1、在测量过程中，尽量使水柱或水银柱高一些，即C值小些，孔板背压高一些，测量较为准确.C值选取范围最好在60~105之间，C表读数在6~15之间。
2、开关阀门要注意先后次序。
测量时先开气源，后开环压换向阀，环压阀，孔板放空阀，测量阀。
测量时关闭孔板放空阀。
测量完关闭测量阀，打开孔板放空阀。
关掉气源(或环压)，打开放空阀，即可取出岩样。
3、开水柱阀时，应先观察水银柱高度，只有在C值大于700时才能打开，否则水柱会冲出外溢。
4、夹持器要防止无岩芯加环压，以免损坏橡胶套。
（七）思考题1、渗透率测量为什么分为高、中、低三级？2、环压为什么必须大于流动压力？二、 流量管法(一)测定原理测定是基于下式来计算渗透率：TAL B K μ=(1-5)式中L 和A —分别为岩样的长度和截面积，厘米和厘米2； μ— 测定温度下空气的粘度，厘泊； T — 空气通过岩样的时间，秒； B — 气体流量管常数; K — 渗透率，μm 2。
（二）仪器设备简易的渗透率测定仪如图1-5所示。
仪器主要由两部分组成：图1-5 简易渗透率仪(1)夹紧岩样用的岩心夹持器①，它靠夹持器压帽上的丝杠压紧岩心橡皮筒来夹紧其中的岩样，岩样顶端端面与大气相通。
(2)插在水池④内的测压流量管②，通过吸水橡皮球③可将流量管内的水面吸到不同刻度的高度h0以上，当吸气球不吸气放开手后，流量管内的水面从h0上自然下落，由于受水面下降造成的负压，在岩样两端便建立起压差，外界空气则通过岩样顶部进入流量管，测量流量管水面从刻度线h0下降到刻度线h x的时间T便可应用公式(1-5)算出岩样的渗透率。
