【2019年整理】设计院制图规则及工作流程

南京环美科技股份有限公司CAD制图1.1 CAD制图规范一、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

二、比例常用比例有：1:1，1:2 ，1:3 ，1:4 ，1:5 ，1:6 ，1:10 ，1:15，1:20 ，1:25，1:30，1:40 ，1:50、1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500。

三、线型1．粗实线：0.3mm1）.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）（构筑物）2）.室内外立面图的轮廓。

3）.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1）.平、剖面图中被剖切的次要建筑构造的轮廓线。

2）.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3）．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm1）.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1）.室内平面、顶面图中未剖切到的主要轮廓线。

2）.建筑构造及建筑装饰构配件不可见的轮廓线。

3）.拟扩建的建筑轮廓线。

4）.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm1）.中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm1）.不需画全的断开界线。

四、打印出图笔号1-10号线宽设置1号红色0.1mm2号黄色0.1-0.13mm3号绿色0.1-0.13mm4号浅兰色0.15-0.18mm5号深兰色0.3-0.4mm6号紫色0.1-0.13mm7号白色0.1-0.13mm8.9号灰色0.05-0.1mm10号红色0.6-1mm10号特粗线：1）.立面地坪线；2）.索引剖切符号；3）.图标上线；4）.索引图标中表示索引图在本图的短线五、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“表示索引在本图”。

设计院CAD制图规范篇一：正规设计院内部的制图标准看一下正规设计院内部的制图标准。

中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问的内部标准。

一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。

第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第1.0.3条本标准引用下列标准中的部分条文。

1．房屋建筑CAD制图统一规则 GB/T 18122-20002．CAD工程制图规则 GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准 GB/T 50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图 DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

1．图幅与格式幅面代号A0 A1A2 A3A4宽度╳长度841╳1189 594╳841 420╳594 297╳420210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。

每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。

2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问的图框统一格式已制成标准图块。

设计院绘图规则内容摘要 :一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式9、门窗表和材料表10、补充说明前言自1995 年以来，我院的计算机辅助设计工作，在院领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。

为了进一步提高设计水平，使我院的计算机辅助设计逐步实现规范化、标准化、网络化，我们组织了总工办等设计人员，通过对我院近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。

今后，凡我院承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。

全院各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给总工办，以便今后对本标准进一步调整和完善。

一、总则1 、工作目标1.1 规范化——有效提高建筑设计的工作质量；1.2 标准化——提高建筑设计的工作效率；1.3 网络化——便于网络上规范化管理和成果的共享。

2 、工作范围本标准是建筑 CAD 制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD 制图及软件开发。

3 、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

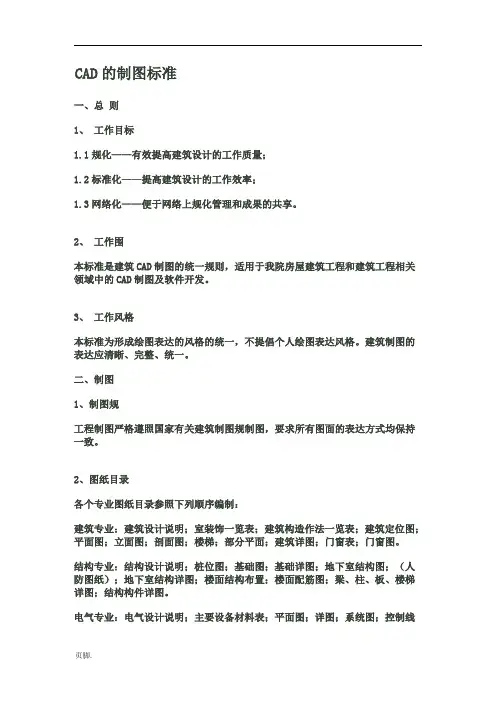

CAD的制图标准一、总则1、工作目标1.1规化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规化管理和成果的共享。

2、工作围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

3、工作风格本标准为形成绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规工程制图严格遵照国家有关建筑制图规制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

设计院的CAD制图标准设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx （西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

设计院施工图设计流程设计院施工图设计流程：从规划到出图的完整过程一、背景介绍设计院作为建筑领域的中坚力量，承担着为城市建设提供优质设计服务的使命。

在 design-build 过程中，施工图设计是至关重要的环节，它为项目的实施提供了详尽的指导。

本文将详细介绍设计院施工图设计的流程。

二、施工图设计流程概述设计院的施工图设计流程通常包括以下几个阶段：规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图。

每个阶段都是必不可少的，确保最终的设计成果符合项目要求。

三、具体步骤1、规划设计方案：在规划设计方案阶段，设计院将根据项目需求进行方案设计，确定建筑物的布局、空间需求、材料选用等。

2、绘制施工图：在绘制施工图阶段，设计院将根据规划设计方案进行深化设计，绘制出详细的施工图纸。

这一阶段需要考虑空间布局、细节处理、标高、比例尺等因素。

3、审查施工图：审查施工图是确保设计符合国家法律法规和建筑设计标准的关键步骤。

在这一阶段，设计院将对施工图纸进行内部审核，查找潜在的问题并进行修正。

4、修改完善施工图：在审查完成后，设计院将对施工图进行修改和完善，以确保图纸的准确性和完整性。

这个阶段可能需要进行多次修订，以确保设计满足项目需求。

5、出图：最后，设计院将确认设计图纸的质量和格式，并编写目录和总结等。

最终的施工图纸将提交给施工单位，作为项目建设的依据。

四、总结本文详细介绍了设计院施工图设计的流程，包括规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图等阶段。

这个过程需要设计院的专业技术和严谨态度，以确保最终的设计成果符合项目需求，为城市建设提供优质的设计服务。

施工图设计流程施工图设计流程是确保建筑设计得以实现的关键环节。

在这个流程中，设计师们将概念设计转化为具体的实施方案，从而满足建筑的使用要求并确保其安全性。

下面我们将详细介绍施工图设计流程的各个阶段。

一、方案设计阶段在方案设计阶段，设计师们主要进行的是对建筑项目的整体规划和概念设计。

设计院制图规则及工作流程图纸一、设计院制图规则1. 标准：制图必须符合国家标准和地方标准的要求，标准的名称、编号及工作内容必须明确。

2. 布局：图纸上必须合理布局，视觉清晰。

不同部分之间须有明显的分隔线。

3. 字体：字体大小应当适宜，字迹清晰，不得使用别拉字、快乐体等不规范字体。

4. 工具：制图必须使用规范的绘图工具，必须进行检查、维护。

制图人员必须掌握常用的绘图方法和应用软件的操作技巧。

5. 画线：应采用规范的画线方法、画线顺序和线宽，不允许重迹、错迹、断续等不合规范的画线方式。

6. 符号：要按照相关规定使用符号，符号的大小、线宽、线型和粗细应该合理。

7. 标注：标注语言必须简练、准确、规范。

标注位置应该正确，不得遮挡关键部位。

8. 比例：比例应该根据图纸的实际大小设定。

在制图、打印过程中要保证比例正确。

9. 图例：各类图例符号的用法，应按照相关规定规范使用。

10. 标题：必须对图纸进行定义。

必须标明图纸的名称、比例、绘图日期，并签名、盖章确认。

二、设计院制图工作流程图纸设计院制图工作流程图纸包括五个部分：资料收集、制定设计方案、设计评审、绘制图纸、图纸审核。

以下是详细流程。

1. 资料收集资料收集是制图的第一步，了解客户需求和相关规定和标准，建立合理的图纸设计方案。

2. 制定设计方案制定设计方案是在资料的基础上，根据客户需求、标准和规范，综合考虑各种因素，制定可行性设计方案。

3. 设计评审设计评审是将设计方案提交给设计师进行检查，审查方案的合理性与可行性，对设计方案提出意见和建议，进一步验证方案。

4. 绘制图纸绘制图纸是根据设计方案细化而来。

在绘图的过程中，需遵循标准、规范进行绘图。

5. 图纸审核图纸审核是由专业的审核人员，对绘制完毕的图纸进行审核。

包括语言、比例、符合要求和规范等方面的审核。

审核结束后，提示审核结果，图纸合格才能交付客户。

以上是设计院制图规则及工作流程图纸的内容，必须严格遵守，确保质量和效率，提高客户满意度和信誉度。

设计院制图规则及工作流程讲解设计院制图是指在建筑设计过程中，根据设计方案制作出具体的施工图纸，以供施工使用。

制图规则和工作流程是设计院制图工作的重要组成部分，下面将详细讲解。

一、制图规则1. 符号规范：建筑设计中存在许多特定的符号和标记，这些符号和标记需要按照规范使用。

通常采用国家标准或行业标准作为制图符号的参考。

2. 图幅规范：图幅规范是指制图纸的尺寸、比例和刻度规范。

常用的图幅规范包括A0·, A1·, A2·, A3·, A4·等常规纸张尺寸。

3. 字体规范：字体规范是指在制图纸上使用的字体、字号和排版方式规范。

通常要求字迹清晰，字体大小要与制图范围相匹配。

4. 尺寸规范：尺寸规范是指制图纸上所标示的尺寸必须准确清晰。

制图时应保证所有的尺寸准确无误，并避免重复。

5. 比例规范：比例规范是指制图纸所标示的图形和尺寸与实际尺寸的比例。

通常采用1:100或者1:50等比例。

6. 标注规范：标注规范是指必须标明设计的相关信息，如地面高程、建筑材料、施工方式等。

并且，标注应该简洁明了，易于理解。

二、工作流程1.方案设计：在项目初期，需要进行方案设计，明确项目需求，并制定相应方案。

在这个过程中，需要根据具体的问题和功能，制作出相应的设计图、方案图、构造图等。

这个阶段，主要职责是设计团队，包括建筑师、结构工程师等。

2.设计确定：方案设计后，需要进行设计确定，明确设计方案，制定最终的设计方案。

这个阶段主要职责同样是设计团队。

3.施工图设计：设计确定后，需要进行施工图设计。

建筑结构和设备的细节应该在这个阶段进行最终的设计和规划。

这个阶段的主要职责是项目经理和绘图人员。

4.审核：在绘制完施工图后，需要进行审核。

审核需要根据设计规范和项目要求，对施工图进行细致的检查和核对。

审核人员应具备较高的设计水平，有熟练的审图技能。

5.批准：施工图审核通过后，需要进行批准。

CAD 制图规定一、总体1、制图环境为AutoCAD2006以上版本，但最终存档文件为2006版。

2、制图标准公司规定以外的应按照GB 50162-1992《道路工程制图标准》执行。

3、图面尽量简单，没必要的线条、标注不要画。

4、从整个图面上看，应美观，布图合理，同一张图的字体、字号、标注样式等应协调统一。

二、图幅、图框1、图纸尺寸为420×297，画图区为左下角坐标（30，10），右上角坐标（410，287）。

2、图框：外框线用粗线0.8，其它线用粗线0.5。

3、图框采用xref 命令统一生成，插入文件名为tk.dwg ，使用当前目录，不带路径，图纸中不要出现其它名称为“tk ”的块，否则出错，插入点坐标（0，0），比例为1。

图框中图名单行字高4，两行字高为3.5，图号字高采用3.5，宽度系数均采用0.9。

打印比例1：1，打印区域“范围”或“窗口”，居中打印。

4、图框由项目负责人或其指定技术人员统一制作，各设计人员共享。

三、字体、字号及书写方法1、字体采用仿宋体GB2312，字高：字宽= 0.9，不要用其它字型（路线地形图及交通标志专用字体除外）。

字体名称应与字体一致，严禁使用standard 。

2、图名字高采用4，分两行时，上下行均为3.5，下画双线，粗线为0.8，细线为default ，两线间距为1，长度与字宽相等或稍长。

如：3、图表表头文字采用3，钢筋或材料表内文字及数字统一采用2.5，表外框线采用粗线，表内采用细线，表内行间距为5，列间距可据实调整。

细线 粗线0.8两线间距1mm平面4、图中文字及数字统一采用2.5，空间受限时可适当调整字高，但不得小于2。

5、当图纸中有需要说明的事项时，宜在每张图的右下角加以叙述。

该部分文字应采用“注：”标明，字样“注”应写在叙述事项的左上角。

每条注的结尾应标以句号“。

”。

说明事项需要划分层次时，第一、二、三层次的编号应分别用阿拉伯数字、带括号的阿拉伯数字及带圆圈的阿拉伯数字标注。
