下载文档原格式
注浆材料有哪些注浆材料是指在建筑工程中用于注浆作业的材料，主要用于修复混凝土结构、加固岩体、处理地下水问题等。
注浆材料的选择对工程质量和效果有着至关重要的影响，因此需要我们对注浆材料有一个清晰的了解。
下面将介绍一些常见的注浆材料及其特点。
1. 水泥浆。
水泥浆是一种常见的注浆材料，主要由水泥、砂和水按一定比例配制而成。
水泥浆具有硬化迅速、强度高、耐腐蚀等优点，适用于一般混凝土结构的修复和加固。
2. 硅酸盐水泥浆。
硅酸盐水泥浆是一种无机水泥基材料，具有优异的抗渗透性和耐化学腐蚀性能，适用于地下水处理和混凝土结构的加固。
3. 聚氨酯浆料。
聚氨酯浆料是一种双组分注浆材料，具有优异的粘结性能和耐水性能，适用于地下水处理和土壤加固。
4. 硅酸盐树脂浆料。
硅酸盐树脂浆料是一种新型注浆材料，具有高强度、高粘结性和耐化学腐蚀性能，适用于岩体加固和混凝土结构的修复。
5. 聚合物浆料。
聚合物浆料是一种环保型注浆材料，具有低粘度、高渗透性和良好的粘结性能，适用于细小裂缝和渗漏处理。
6. 钢筋水泥浆。
钢筋水泥浆是一种含有特殊添加剂的注浆材料，具有高强度、高粘结性和耐腐蚀性能，适用于混凝土结构的加固和修复。
7. 聚合物水泥浆。
聚合物水泥浆是一种新型注浆材料，具有高强度、高粘结性和良好的耐候性能，适用于地下水处理和混凝土结构的修复。
以上是一些常见的注浆材料及其特点，不同的工程需要选择适合的注浆材料进行施工，以保证工程质量和效果。
在选择注浆材料时，需要考虑工程的具体情况、使用环境和施工要求，同时也要遵循相关的标准和规范，确保注浆作业的安全和可靠。
希望以上内容能够对大家有所帮助，谢谢阅读！。
注浆材料有哪些
注浆材料是指用于加固混凝土结构、填充空隙、修补裂缝等工程中的材料。
在
建筑工程中，注浆材料起着非常重要的作用，能够有效提高混凝土结构的强度和稳定性。
那么，注浆材料有哪些呢？接下来我们将对常见的注浆材料进行介绍。
首先，水泥浆是最常见的注浆材料之一。
水泥浆是由水泥、砂浆和水按一定比
例混合而成的，具有较高的粘结力和耐久性。
在注浆工程中，水泥浆常用于填充混凝土结构中的空隙和裂缝，能够有效加固和修补混凝土结构。
其次，聚合物浆料也是常用的注浆材料之一。
聚合物浆料是由聚合物树脂、胶
凝材料和添加剂组成的，具有较好的流动性和粘结性。
聚合物浆料在注浆工程中能够形成柔韧的封堵层，填充混凝土结构中的微裂缝，提高混凝土结构的抗渗性和抗压性。
另外，膨胀剂浆料也是常用的注浆材料之一。
膨胀剂浆料是由水泥、砂浆、膨
胀剂和水按一定比例混合而成的，具有较好的膨胀性和流动性。
膨胀剂浆料在注浆工程中能够填充混凝土结构中的空隙和微裂缝，形成压实的封堵层，提高混凝土结构的抗渗性和抗压性。
此外，环氧树脂浆料也是常用的注浆材料之一。
环氧树脂浆料是由环氧树脂、
固化剂和填料组成的，具有较好的粘结性和耐腐蚀性。
环氧树脂浆料在注浆工程中能够形成坚固的封堵层，填充混凝土结构中的微裂缝，提高混凝土结构的耐久性和稳定性。
综上所述，注浆材料包括水泥浆、聚合物浆料、膨胀剂浆料和环氧树脂浆料等。
不同类型的注浆材料具有不同的特性和适用范围，施工时需要根据具体的工程要求和混凝土结构的情况选择合适的注浆材料，以确保工程质量和安全性。
希望以上内容能对您有所帮助。
无机胶凝材料无机胶凝材料是指以水泥、石灰、石膏等为主要原料，通过水化反应形成胶凝物质，然后与砂、石料等骨料混合，最终形成各种混凝土和砂浆材料的一类材料。
无机胶凝材料在建筑工程中起着至关重要的作用，广泛应用于房屋建筑、桥梁、隧道、水利工程等各个领域。
本文将对无机胶凝材料的种类、特点及应用进行介绍。
无机胶凝材料主要包括水泥、石膏和石灰。
水泥是一种常用的无机胶凝材料，主要用于制作混凝土和砂浆。
水泥的种类繁多，常见的有普通硅酸盐水泥、矿渣水泥、石灰负荷水泥等。
石膏是另一种重要的无机胶凝材料，主要用于制作石膏板、石膏砂浆等建筑材料。
石灰也是常见的无机胶凝材料，主要用于制作砂浆和粉刷材料。
无机胶凝材料具有许多优点。
首先，它们具有较高的强度和耐久性，能够满足建筑物在使用过程中的各种力学要求。
其次，它们具有较好的耐火性能，能够在高温环境下保持稳定的性能。
此外，无机胶凝材料还具有较好的抗腐蚀性能，能够在潮湿、酸碱环境下保持稳定的性能。
最后，无机胶凝材料的成本相对较低，生产工艺简单，容易操作。
在建筑工程中，无机胶凝材料有着广泛的应用。
首先，它们常用于制作混凝土，用于建筑物的结构部件，如框架、柱、梁等。
其次，无机胶凝材料还常用于制作砂浆，用于砌筑墙体、抹灰、瓷砖铺贴等。
此外，无机胶凝材料还常用于制作各种建筑装饰材料，如石膏线条、水泥制品等。
总的来说，无机胶凝材料是建筑工程中不可或缺的重要材料，具有较高的强度、耐久性和耐火性能，广泛应用于各种建筑结构和装饰材料中。
随着建筑技术的不断发展，无机胶凝材料的种类和性能也在不断提升，为建筑工程的发展提供了有力支持。
希望本文对无机胶凝材料有所了解的读者能够有所帮助。
注浆防水摘要：注浆防水是因混凝土存在振捣不密实或裂缝等而引起渗漏水的一种解决方法。
它是通过将灌浆液采用高压注浆机注入混凝土中，膨胀进而堵塞细微裂缝的工艺。
关键字：注浆防水材料水泥砂浆施工注浆材料一）无机类注浆材料一、水泥浆材水泥作为注浆材料具有强度高、耐久性好、无毒、材料来源广、价格低廉等优点。
它是使用最早、应用最广的注浆材料之一，一般注浆施工优先选用普通水泥。
在细裂隙和微孔地层中，其可灌性虽不如化学浆材好，但若采用劈裂灌浆原理，则不少弱透水地层都可用水泥浆进行有效的加固。
因此，水泥浆在国内外灌浆工程中一直是用途最广和用量最大的浆材。
以水泥为主包括添加一定量的外加剂，用水配制成浆液，采用单液方式注入，这样的浆液称为单液水泥浆。
所谓外加剂，系指水泥的早强剂、速凝早强剂、塑化剂、悬浮剂等。
二、粘土水泥浆粘土是含水的铝硅酸盐，其矿物成分主要为高岭石、蒙脱石及伊利石。
膨润土是一种水化能力极强、膨胀性大和分散性很高的活性粘土，在国内外工程中被广泛采用。
根据施工目的和要求的不同，粘土可看作是水泥浆的附加剂如悬浮剂，掺用量较少，主要用来改善水泥浆的稳定性，对其他性能影响甚微；也可当作灌浆材料使用，掺入量有时比水泥量还要多，故单列为一类，称为水泥粘土类浆液。
作为主材料使用则将对浆液的物理力学性质产生重大的影响。
三、水泥 - 水玻璃类浆液水泥浆中加入水玻璃有两个作用，一是作为速凝剂使用，掺量较少，约占水泥重的3% ～ 5% ；另一是作为主材料使用，掺量较多，即是将要讨论的水泥 - 水玻璃浆液，俗称 CS 浆液（ C 代表水泥， S 代表水玻璃）。
CS浆液克服了水泥浆液凝胶时间长，难以控制，注入地层后易被地下水稀释，无法保持其原有凝胶化性能的缺陷。
CS 浆液的出现是水泥注浆的大发展，提高了效果，扩大了适用范围。
这种浆液不仅具备水泥浆的全部优点，而且兼备化学浆液的某些优越性，例如凝胶时间快，可以从几秒到几十分钟内准确控制，结石率高达95% ～98% ，可用于防渗和加固灌浆，在地下水流速较大的地层中，采用这种混合型浆材还可达到快速堵漏的目的。

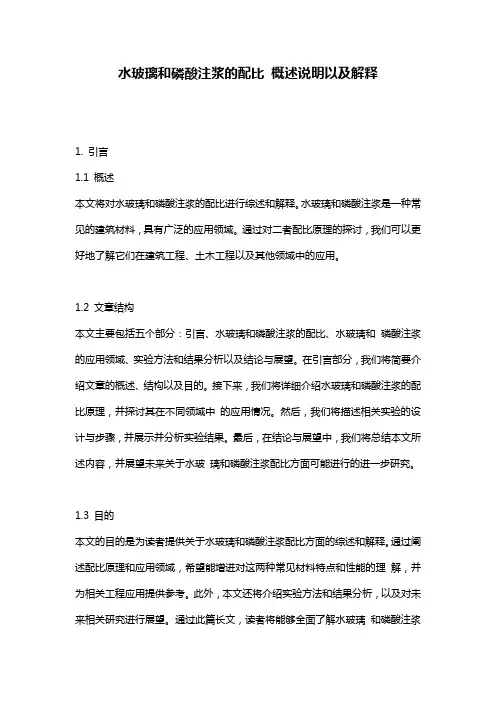

水玻璃和磷酸注浆的配比概述说明以及解释1. 引言1.1 概述本文将对水玻璃和磷酸注浆的配比进行综述和解释。
水玻璃和磷酸注浆是一种常见的建筑材料，具有广泛的应用领域。
通过对二者配比原理的探讨，我们可以更好地了解它们在建筑工程、土木工程以及其他领域中的应用。
1.2 文章结构本文主要包括五个部分：引言、水玻璃和磷酸注浆的配比、水玻璃和磷酸注浆的应用领域、实验方法和结果分析以及结论与展望。
在引言部分，我们将简要介绍文章的概述、结构以及目的。
接下来，我们将详细介绍水玻璃和磷酸注浆的配比原理，并探讨其在不同领域中的应用情况。
然后，我们将描述相关实验的设计与步骤，并展示并分析实验结果。
最后，在结论与展望中，我们将总结本文所述内容，并展望未来关于水玻璃和磷酸注浆配比方面可能进行的进一步研究。
1.3 目的本文的目的是为读者提供关于水玻璃和磷酸注浆配比方面的综述和解释。
通过阐述配比原理和应用领域，希望能增进对这两种常见材料特点和性能的理解，并为相关工程应用提供参考。
此外，本文还将介绍实验方法和结果分析，以及对未来相关研究进行展望。
通过此篇长文，读者将能够全面了解水玻璃和磷酸注浆配比领域的最新进展，并为实践应用提供指导意见。
2. 水玻璃和磷酸注浆的配比2.1 水玻璃概述水玻璃是一种无机胶凝材料，由硅酸钠或硅酸钾与水反应制成。
它具有粘稠的液体状态，在干燥后形成硬化的透明结构。
水玻璃具有良好的粘结性、耐腐蚀性和耐温性，广泛应用于建筑工程和修补材料中。
2.2 磷酸注浆概述磷酸注浆也是一种常用于建筑修复的材料。
它主要由三元氧化二锆、三聚氢氰酸盐以及其他助剂构成。
磷酸注浆具有较高的密封性、抗渗透性和抗火灾能力，适用于混凝土裂缝修复以及加固工程。
2.3 配比原理解释水玻璃和磷酸注浆在使用时需要进行合理的配比，以确保其在特定应用环境下发挥最佳效果。
配比原理基于以下几个方面：- 浇筑深度：根据实际施工需求确定注浆的深度，以确保注浆材料可以达到并填充裂缝或空隙的内部。
注浆材料类型及适用范围引言：注浆材料是一种用于地下工程中的填充材料，它具有良好的渗透性和固化性，可以用于加固土层、填充空洞、修复裂缝等多种工程应用。
本文将介绍几种常见的注浆材料类型及其适用范围。
一、水泥浆水泥浆是一种常见的注浆材料，由水泥、水和添加剂组成。
它具有较高的强度和稳定性，适用于土壤加固、基础加固、地下水控制等工程。
水泥浆可以通过注浆针对土层进行加固，填充土壤中的空隙并形成坚实的固化体，提高地基的稳定性和承载能力。
二、高分子注浆材料高分子注浆材料是一种以高分子聚合物为主要成分的注浆材料。
它具有良好的流动性和粘结性，适用于裂缝修复、土壤固化、地下水控制等工程。
高分子注浆材料可以通过注浆技术填充土壤中的空隙，形成柔性的固化体，增加土壤的密实度和抗渗性。
三、聚氨酯注浆材料聚氨酯注浆材料是一种以聚氨酯树脂为主要成分的注浆材料。
它具有较高的黏度和粘结性，适用于地下空洞填充、裂缝修复、土壤加固等工程。
聚氨酯注浆材料可以通过注浆技术填充地下空洞，形成柔性的固化体，提高地下空洞的稳定性和承载能力。
四、生物酶注浆材料生物酶注浆材料是一种以生物酶为主要成分的注浆材料。
它具有良好的降解性和渗透性，适用于土壤修复、环境治理等工程。
生物酶注浆材料可以通过注浆技术将生物酶注入土壤中，分解有害物质并改善土壤环境，实现土壤的修复和治理。
五、聚合物微泡注浆材料聚合物微泡注浆材料是一种以聚合物微泡为主要成分的注浆材料。
它具有较低的密度和良好的隔热性能，适用于地下空洞填充、隔热保温等工程。
聚合物微泡注浆材料可以通过注浆技术填充地下空洞，形成轻质的固化体，提高地下空洞的隔热性能和保温效果。
结论：注浆材料是地下工程中常用的填充材料，不同类型的注浆材料具有不同的特点和适用范围。
水泥浆适用于土层加固和基础加固，高分子注浆材料适用于裂缝修复和土壤固化，聚氨酯注浆材料适用于地下空洞填充和土壤加固，生物酶注浆材料适用于土壤修复和环境治理，聚合物微泡注浆材料适用于地下空洞填充和隔热保温。
无机化学注浆液无机化学是研究无机物质的性质、结构、合成和应用的科学。
而注浆液是无机化学中的一种特殊的化学品，具有广泛的应用领域。
本文将从注浆液的定义、组成、制备方法、应用以及未来发展等方面进行阐述。
一、注浆液的定义注浆液是一种由多种无机化学物质组成的混合溶液，通常是粉末和溶剂混合而成。
它具有较高的粘度和流动性，可以通过注射器或泵注入需要处理的工程结构中。
注浆液的主要作用是填充和固化空隙、裂缝或孔洞，增强结构的承载能力和稳定性。
二、注浆液的组成注浆液的组成可以根据具体的应用需求进行调整，但一般包含以下几种无机化学物质：1. 水泥：水泥是注浆液的主要基础材料，它通过水化反应形成胶凝体，具有很好的固化性能。
2. 高岭土：高岭土是一种无机黏土矿物，具有较好的吸附性能和流变特性，可以增加注浆液的黏度和稳定性。
3. 硅酸盐：硅酸盐是一种常用的无机化合物，可以增加注浆液的硬度和抗压强度。
4. 硅胶：硅胶是一种无机高分子材料，具有较强的吸附性能和孔隙率，可以增加注浆液的填充性能和固化效果。
5. 铝酸盐：铝酸盐是一种常见的无机盐类，可以增加注浆液的粘度和黏性。
三、注浆液的制备方法注浆液的制备方法一般包括以下几个步骤：1. 材料配比：根据注浆液的要求，按照一定的比例将水泥、高岭土、硅酸盐、硅胶、铝酸盐等材料进行混合配比。
2. 溶解混合：将配好的材料加入适量的溶剂中，进行搅拌和溶解，直到形成均匀的混合溶液。
3. 过滤处理：为了去除其中的杂质和颗粒物，需要对混合溶液进行过滤处理，以保证注浆液的纯净度和质量。
4. 包装储存：将过滤后的注浆液装入密封容器中，存放在阴凉、干燥的环境中，以防止其失去活性和发生质量变化。
四、注浆液的应用注浆液在工程领域有着广泛的应用，主要包括以下几个方面：1. 岩土工程：注浆液可以用于加固土壤和岩石，填充地下空洞和裂缝，增强地基的稳定性和承载能力。
2. 混凝土维修：注浆液可以用于修复混凝土结构的裂缝和损伤，提高其耐久性和抗冲击能力。
无机胶凝材料有哪些无机胶凝材料是指以无机物为主要原料，通过物理或化学方法制得的胶凝材料。
它们在建筑材料中起着至关重要的作用，广泛应用于水泥、混凝土、砂浆等领域。
无机胶凝材料因其优异的性能和广泛的用途而备受关注。
那么，无机胶凝材料到底有哪些呢？接下来，我们将详细介绍一些常见的无机胶凝材料。
首先，水泥是最常见的无机胶凝材料之一。
水泥是一种粉状的无机胶凝材料，主要由石灰石、粘土和矿石等原料经煅烧、研磨而成。
水泥具有良好的粘结性和耐久性，被广泛应用于建筑工程中的混凝土、砂浆、砌块等材料的制作。
其次，石膏也是一种常见的无机胶凝材料。
石膏是一种硬化时间较长的无机材料，主要由石膏矿石经煅烧、研磨而成。
石膏在建筑材料中常用于制作石膏板、石膏线、石膏装饰等，具有良好的防火性能和装饰性能。
另外，粉煤灰也是一种重要的无机胶凝材料。
粉煤灰是煤矿中的一种煤炭燃烧产物，经过研磨后可用作混凝土掺合料。
粉煤灰具有良好的活性，可以改善混凝土的工作性能和耐久性能，同时对环境具有一定的改善作用。
此外，硅灰石也是一种常见的无机胶凝材料。
硅灰石是一种矿石，主要由硅酸盐矿物和石灰石矿物组成，具有较高的硅含量。
硅灰石在水泥生产中被广泛应用，可以提高水泥的强度和耐久性，同时对混凝土的性能也有一定的改善作用。
最后，氧化铁也是一种重要的无机胶凝材料。
氧化铁是一种常见的颜料，同时也被广泛应用于水泥、混凝土等材料中。
氧化铁具有良好的着色性能和耐候性能，可以提高建筑材料的装饰性能和耐久性能。
综上所述，无机胶凝材料包括水泥、石膏、粉煤灰、硅灰石和氧化铁等多种材料，它们在建筑材料中起着不可替代的作用。
随着科技的发展和工艺的进步，无机胶凝材料的种类和性能将会不断得到提升，为建筑材料领域带来更多的创新和发展。
希望本文对您对无机胶凝材料有所了解，谢谢阅读！。
无机注浆加固材料产品说明一、产品概述无机注浆加固材料是一种常用于建筑结构加固和修复的材料，具有优异的性能和广泛的应用范围。
本文将介绍无机注浆加固材料的特点、工作原理、适用场景以及使用方法。
二、特点无机注浆加固材料具有以下特点：1. 高强度：无机注浆加固材料采用特殊的配方，能够在短时间内形成高强度的固化体，提供强大的结构支撑。
2. 耐久性：该材料具有良好的耐久性，能够长期保持结构的稳定性和安全性。
3. 抗渗透性：无机注浆加固材料能够有效阻止水分和有害物质的渗透，保护结构免受侵蚀。
4. 环保性：该材料不含有机溶剂和有害物质，对人体和环境无害，符合环保要求。
5. 施工简便：无机注浆加固材料具有良好的可流动性和粘结性，易于施工和操作。
三、工作原理无机注浆加固材料在施工过程中，通过注浆设备将材料注入结构中的空隙或裂缝中。
材料在流动过程中能够填充和充实结构空间，同时与结构表面形成粘结，形成一个整体的加固体系。
通过固化，无机注浆加固材料能够增加结构的强度和刚度，提高结构的承载能力。
四、适用场景无机注浆加固材料适用于以下场景：1. 建筑结构加固：对于老化、损伤或受力不平衡的建筑结构，可以使用无机注浆加固材料进行修补和加固，提高结构的抗震性能和承载能力。
2. 桥梁维修：对于桥梁中的裂缝、空洞和损伤部位，可以使用无机注浆加固材料进行修复，恢复桥梁的稳定性和安全性。
3. 水利工程：对于水库、堤坝等水利设施中的渗漏问题，可以使用无机注浆加固材料进行堵漏处理，提高工程的防水性能。
五、使用方法使用无机注浆加固材料进行加固时，一般需要按照以下步骤进行操作：1. 表面处理：清理和修整被加固结构的表面，确保表面光洁无杂质。
2. 注浆孔预处理：根据结构的具体情况，钻孔或开槽形成注浆孔，以便注浆材料的注入。
3. 注浆材料配置：按照材料说明书中的比例，将无机注浆材料与水或特定的溶剂进行充分混合。
4. 注浆施工：使用注浆设备将混合好的材料注入到预处理的注浆孔中，直至充满整个空间。
常用无机注浆材料一、水泥浆材水泥作为注浆材料具有强度高、耐久性好、无毒、材料来源广、价格低廉等优点。
它是使用最早、应用最广的注浆材料之一，一般注浆施工优先选用普通水泥。
在细裂隙和微孔地层中，其可灌性虽不如化学浆材好，但若采用劈裂灌浆原理，则不少弱透水地层都可用水泥浆进行有效的加固。
因此，水泥浆在国内外灌浆工程中一直是用途最广和用量最大的浆材。
以水泥为主包括添加一定量的外加剂，用水配制成浆液，采用单液方式注入，这样的浆液称为单液水泥浆。
所谓外加剂，系指水泥的早强剂、速凝早强剂、塑化剂、悬浮剂等。
1 ．纯水泥浆的基本性能所谓纯水泥浆是指不包括附加剂，只有水泥和水调制而成的浆液，在室内做了有关纯水泥浆性能的试验，其结果见表8-4 。
从试验结果可以看出，随着水灰比的增大，水泥浆的粘度、密度、结石率、抗压强度等都有十分明显的降低，初凝、终凝时间逐步延长。
2 ．外加剂为了满足实际工程需要，一般都要加入外加剂来调节水泥浆的性能。
（ 1 ）水泥的速凝剂它是一种能够缩短水泥凝固时间的化学药剂。
水泥速凝剂的种类很多，有氯化钙、食盐、水玻璃、纯碱、石膏、硫酸钠、碳酸钾、漂白粉等。
复合特效速凝剂有红星一号、阳泉Ⅰ形和“ 711 ”型速凝剂。
在一般情况下，水泥浆还是采用古老的办法，即是在水泥浆中加入占水泥重量5% 以下的氯化钙或占水泥重量3% 以下的水玻璃（水玻璃也是一种常用的速凝剂，加入量为2% ～3% 时，凝固期可缩短30% ～40% 。
但如果加入量少于2% ，则有延长初凝时间的作用），其作用原理见前面有关章节，这里不再赘述。
在此只列出几种外加剂的试验效果，见表8-5 。
“ 711 ”型速凝剂起速凝作用的主要成分是铝酸钠，它是氧化铝与碳酸钠在高温作用下的产物。
掺有“ 711 ”型速凝剂的水泥净浆性能见表8-6 。
（ 2 ）水泥的速凝早强剂为了控制水泥浆的扩散范围，缩短注浆工程的时间和提高注浆堵水效果，加入速凝早强剂将起到很好的效果。
一般水泥的速凝早强剂是复合附加剂，品种如水玻璃、三乙醇胺加氯化钠及二水石膏加氯化钙等，其对浆液的影响见表8-7 。
三乙醇胺可用与二乙醇胺混合液代替，成本可大大降低。
（ 3 ）水泥的分散剂和悬浮剂纯水泥浆由水和水泥按一定的比例混合而成，常用的水灰比变化在0.5 ∶ 1 ～ 5 ∶ 1 之间，高水灰比仅对提高浆液的可灌性有利，而对岩土加固意义不大。
为了降低水泥浆的粘度，提高浆液的流动性，增加浆液的可注性，往往要加入分散剂。
另外单液水泥浆易沉淀析水，为了使水泥颗粒能较长时间悬浮于水中，就需要加入悬浮剂。
实际上分散剂跟悬浮剂很难严格区别开来，有些药剂加入水泥浆之后，既能起到分散作用，又能起到悬浮作用。
悬浮剂有膨润土、高塑粘土。
分散剂（塑化剂）常用亚硫酸盐纸浆废液、食糖、硫化钠等，以增加浆液的可注性。
其作用机理见前面有关章节。
（ 4 ）水泥的其他外加剂根据工程需要，往往在水泥浆中加入其他一些外加剂，如缓凝剂、流动剂、加气剂、膨胀剂、防析水剂等（表8-8 ），以满足注浆工程的特殊需要，值得注意的是由于具体使用的水泥品种和牌号、出厂日期以及各种添加剂的质量不尽相同，故使用之前应根据施工条件的具体情况，先进行小型实验，以确定切实可行的配方。
灌浆工程中最常用的是普通硅酸盐水泥，有时也采用矿碴硅酸盐水泥和火山灰质硅酸盐水泥等。
火山灰与高炉矿碴一样，其本身只有很小的或者没有胶凝性质，但在细分散状态下却能与水泥浆中的游离石灰进行化学作用，生成一种稳定的能产生强度的新化合物，其反应式如下所示：Ca(OH) 2 +SiO 2 + （n -1 ）H 2 O → CaO · SiO 2 +H 2 O但要注意，这些水泥的早期强度较低，凝结速度较慢，而且这些外加材料的比重较小，活性较低，在灌浆过程中可能被分离而单独沉积在一起，从而失去上述方程的反应条件，使浆液长时间不硬结，在采用较稀浆液时更容易出现此类现象。
值得一提的是普通的水泥浆因其颗粒相对较粗，其渗入能力受到限制，一般只能灌注大于0.2 ～0.3mm 的裂缝或孔隙，许多情况下不得不求助于昂贵的化学灌浆材料去解决水泥浆不能灌注的微细缝隙，有些化学灌浆材料还存在环境污染问题。
日本率先用干磨法制成d 50 为4 μ m ，比表面积约8 000cm 2 /g 的MC 超细水泥，可灌入渗透系数为10 - 3 cm /s 的中细砂层。
后由我国水科院研制出水平相近的SK 型超细水泥，并在二滩水电站坝基中试用成功。
浙江大学等单位研制出更细的CX 型超细水泥，其 d 50 为 3 ～ 4 μ m ，已在新安江大坝等灌浆工程中成功地应用。
此外，日本后来又用湿磨法制成 d 50 为 3 μ m 的超细水泥。
法国则用去除水泥中较大颗粒的办法制成颗粒小于10 μ m 的“微溶胶”浆液，解决了一些工程难题。
超细水泥除生产方法比较复杂和造价较高外，在技术上还存在一个不容忽视的问题，即这种水泥由于细度高和比表面积大，配制成流动性较好的浆液需水量较大，保水性又很强，把这种浆液灌入地层后将因多余水分不易排除而使结石强度显著降低。
解决这一矛盾的办法是采用较小的水灰比并用高效减水剂改善浆液的流动性。
二、粘土水泥浆粘土是含水的铝硅酸盐，其矿物成分主要为高岭石、蒙脱石及伊利石。
膨润土是一种水化能力极强、膨胀性大和分散性很高的活性粘土，在国内外工程中被广泛采用。
根据施工目的和要求的不同，粘土可看作是水泥浆的附加剂如悬浮剂，掺用量较少，主要用来改善水泥浆的稳定性，对其他性能影响甚微；也可当作灌浆材料使用，掺入量有时比水泥量还要多，故单列为一类，称为水泥粘土类浆液。
作为主材料使用则将对浆液的物理力学性质产生重大的影响。
粘土作为灌浆材料具有悠久的历史，目前仍大量用于大坝的灌浆。
在水泥浆中加粘土或粘土中加水泥配制的粘土水泥浆兼有粘土浆和水泥浆的优点：成本低，流动性好，稳定性高，抗渗和抗冲刷力强，是目前大坝防渗灌浆和充填灌浆常用的材料。
同时，水泥中加入部分粘土，使得所配置的水泥浆具有很强的触变性，称为胶质水泥。
在水泥中加入粘土后，能够显著降低析水现象，提高结石率，水泥石的不透水性也相应提高。
缓凝时间略有延长，抗压强度稍有降低。
但由于胶质水泥浆具有很大的静切力，侵入裂隙不能很深，所以是堵塞裂隙，降低注浆范围的好材料。
配置胶质水泥浆时，可在水泥中加入15% 以内的粘土，可以均匀加入粉状粘土，也可以用含土量相等的泥浆直接配制。
粘土水泥浆的性能取决于浆液中的水泥、粘土和水的用量，一般规律如下：粘度随水灰比的增大而降低，相同水灰比的浆液，粘土用量越多，粘度越大，凝结时间愈长，结石率越高，浆液稳定性越好，但强度降低。
1、水泥粘土类浆液的性能水泥粘土类浆液的配比、用量及性能如表8-9 所示。
2 、水泥粘土类浆液的配制配制水泥粘土类浆液时，其搅拌时间不应超过半小时，如果再延长搅拌时间，会使结构强度下降，塑性强度降低。
3 、水泥粘土类浆液的特点（ 1 ）水泥粘土类浆液较单液水泥浆液成本低，流动性好，抗渗性强，结石率高；（ 2 ）水泥粘土类浆液的抗压强度因配方不同有所差异，一般情况下为 5 ～10MPa ，相比单液水泥浆有所下降，只适用于充填注浆；（ 3 ）浆液材料来源丰富，价格低廉，采用单液注入工艺，设备简单，操作方便；（ 4 ）浆液无毒性，对地下水和环境无污染，较之使用化学药剂为添加剂的浆液更安全。
三、水泥- 水玻璃类浆液水泥浆中加入水玻璃有两个作用，一是作为速凝剂使用，掺量较少，约占水泥重的3% ～5% ；另一是作为主材料使用，掺量较多，即是将要讨论的水泥- 水玻璃浆液，俗称CS 浆液（ C 代表水泥，S 代表水玻璃）。
CS 浆液克服了水泥浆液凝胶时间长，难以控制，注入地层后易被地下水稀释，无法保持其原有凝胶化性能的缺陷。
CS 浆液的出现是水泥注浆的大发展，提高了效果，扩大了适用范围。
这种浆液不仅具备水泥浆的全部优点，而且兼备化学浆液的某些优越性，例如凝胶时间快，可以从几秒到几十分钟内准确控制，结石率高达95% ～98% ，可用于防渗和加固灌浆，在地下水流速较大的地层中，采用这种混合型浆材还可达到快速堵漏的目的。
结石体强度高，特别是早期（1d 、3d 、7d ）强度高，抗压强度增长率快。
可灌性也明显提高，除在基岩裂隙和较大含水层中使用外，还能在中粗砂中灌注。
水泥水玻璃浆材的可灌性介于水泥和水玻璃之间，材料来源丰富，价格相对较低，对地下水和环境无污染。
1 ．浆液材料CS 浆液主要由水玻璃和水泥组成。
水泥- 水玻璃浆液的强度随水泥浆浓度的增加而增加。
当使用浓水泥浆时（如水灰比0.5 ），随水玻璃浓度增加，抗压强度提高。
在使用稀水泥浆时（水灰比 1.5 ），由于水泥与水玻璃化学反应存在适宜配合比，因此相应地使用低浓度水玻璃溶液也能得到较高的抗压强度，若使用高浓度水玻璃溶液反而降低抗压强度。
水泥浆与水玻璃体积比也影响抗压强度。
由于两者进行化学反应时有一个适宜的配合比，在这个条件下，反应完全，凝胶时间短，抗压强度高。
为了更好地满足施工需要，水泥- 水玻璃浆液还可以加入速凝剂或缓凝剂，调节它的凝胶时间。
白灰是一种便宜而效果显著的速凝剂，一般加入量不超过15% 。
磷酸氢二钠缓凝效果也较好，试验表明，其用量低于1% 时，缓凝效果不显著，大于3% 时则明显地降低结石体强度，其用量一般不超过3% 。
水泥用高标号的普通硅酸盐水泥，也可用矿渣水泥和火山灰硅酸盐水泥，但效果不如普通硅酸盐水泥好。
水泥浆的水灰比一般也在0.5 ～2.0 之间，常用的是0.8 ～ 1.0 。
水玻璃又称泡花碱（Na 2 O · nSiO 2 ），注浆用的水玻璃通常是碱性水玻璃，模数和浓度是描述水玻璃的两个重要参数。
模数M 为：（8-5 ）模数大小对注浆影响很大，模数小，二氧化硅含量低，凝胶慢，结石体强度低；模数大，则二氧化硅含量高，凝胶快，结石体强度高。
一般注浆要求水玻璃模数M =2.4 ～ 3.4 较为适宜。
水玻璃浓度，通常用波美度，代号为° Be 表示。
它与常用的浓度表示方法（比重d ）之间存在如下的关系：（8-6 ）一般使用的水玻璃浓度在30 ～45 ° Be 。
浓度越高，凝胶时间越长。
反之，浓度越低，凝胶时间越短。
水玻璃产品有固体或液体两种，可配水调制成溶液。
综合各地的实践经验，水泥- 水玻璃的适宜配方大体为：水泥浆的水灰比为0.8 ∶1 ～1 ∶1 ，水泥浆与水玻璃的体积比为1 ∶0.6 ～1 ∶0.8 。
水玻璃的M 值为2.4 ～2.8 ，波美度30 ～45 。
这些配方的凝结时间约1 ～2min ，抗压强度变化在10 ～20MPa 之间。
2 ．CS 浆液反应机理前已述及，水泥的凝结和硬化，主要是水泥水化析出凝胶性的胶体物质所引起的，在硅酸三钙水化过程中产生氢氧化钙。
