技术交底记录年月日交底内容：一、施工准备，蒸压加气混墙.蒸凝土填6、门洞过梁采用预制过梁及现浇过梁，洞口小于等于2米过梁伸入墙体250mm,大于2米的伸入墙体370mm ，过梁表见下图： ［阍000 •窗5加1500<h 锁00 2580<lr 叫00儿 Uh12D I20 15D 1別 Otto加训 2\102\10 2\122\12 2\12 1© 2V2 2\14 川6 2\1h7、窗台压顶设置:1）窗台部位设现浇钢筋混凝土压顶，截面参照结构节点做法，内配2C10，水平拉筋（单肢）©6@200贯通设置，有窗沿的则在外伸部位增设一根1C10钢筋。
2）窗台、女儿墙等压顶统一采用C20混凝土浇筑。
窗台压顶统一向外找坡20mm ，窗台压顶应宽出外墙皮线长度详见建施大样。
8、构造柱、水平腰带、过梁、压顶最外层钢筋的保护层厚度不应小于20mm ，灰缝中拉结筋外露砂浆保护层的厚度不小于15mm 。
9、构造柱、水平腰带、过梁、压顶纵向钢筋采用绑扎搭接时，全部纵筋可在同一连接区段搭接，搭接长度50d 。
墙体拉结筋的搭接采用焊接时，单面焊焊接长度10d ，采用绑扎搭接时，搭接长度55d 且不小于400mm 。
构造柱纵向钢筋距梁底（板底）600mm 为纵筋连接区段，搭接长度范围内及楼板底部600mm 范围内箍筋间距为150mm 。
10、砌块砌筑时应错缝搭接，搭砌长度不应小于砌块长度的1/3200mm ），竖 向通缝不应大于两皮，砌筑水平和竖向灰缝厚度均不应超过15mm ；墙体顶部预留30~50mm 缝隙，待墙体充分沉降后（14天）用1：3干硬水泥砂浆对顶部缝隙进行填充。
11、加砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。
砌块墙的T 字交接处， 应使横墙砌块隔皮断面露头。
T 字交接处做法转角处做法12、一般门口预留40mm 抹灰层；铝合金窗、推拉门、门连窗砌筑完成后的尺寸为建筑图纸标注尺寸，不需预留抹灰层。
目录第一章编制依据 (2)一、施工合同及主要规范、规程和标准 (2)二、施工图纸 (2)三、主要规范、图集及标准 (2)四、主要法规(国家、行业） (2)第二章工程概况 (3)工程概况 (3)第三章施工准备 (3)一、专业设计概况 (3)二、技术准备 (9)三、施工员准备 (9)四、砌墙工程 (10)五、钢筋绑扎 (13)六、植筋 (14)七、模板 (17)八、应注意的质量问题 (17)第四章施工安排 (18)一、蒸气加气砌块砌筑施工准备 (18)二、砌体结构施工工艺 (19)三、交叉作业与配合施工 (25)第五章安全生产、文明施工 (26)第六章工期及进度控制 (27)第七章工程实例 (27)第一章编制依据一、施工合同及主要规范、规程和标准：《重庆市公安局档案馆施工合同》《建筑工程施工质量验收统一标准》GB50300－2001《砌体工程施工质量验收规范》GB50203－2002《砌体结构设计规范》GB50003－2001《砌筑砂浆配合比设计规程》JGJ98－2000《建筑装饰装修工程施工质量验收规范》GB50210—2001二、施工图纸：表1—三、主要规范、图集及标准:参见《重庆市公安局档案馆工程施工组织设计》四、主要法规（国家、行业）：第二章工程概况工程概况：本工程为重庆市公安局档案馆，位于江北区石子山街24号，西临内环高速，距观音桥商业圈6公里,距解放碑11公里.本建筑结构为框架剪力墙结构，建筑结构安全等级为二级,抗震设防6度.地下1层,地上6层,本项目总建筑面积8569。
49平方米，建筑高度27。
6米（室外地坪算至女儿墙顶）。
第三章施工准备一、专业设计概况1、本工程采用框架剪力墙结构体系，外墙采用加气混凝土空心砌块,其余参见结构图细部要求，其构造和技术要求见国标02J102—2及本施工方案。
2、墙体厚度及定位:墙体厚度除注明者外均为200，轴线中分;或者100，轴线靠边.3、预留洞的封堵:砌筑墙留洞待管道设备安装完毕后，用C20细石混凝土填实；变形缝处双墙留洞的封堵，应在双墙增设套管。
二次结构砌体施工方案一、工程概况非承重内隔墙、外围护墙全部采用加气混凝土砌块砌筑,填充墙的厚度有250mm、200mm等规格,其中250mm厚填充墙为外围护墙，200mm厚填充墙为内隔墙。
填充墙依据图集砌筑，砌筑砂浆为M5水泥砂浆，砌块强度等级为MU3。
5，密度≤600kg/m3，砌体底部及顶部斜砌使用的烧结页岩砖强度等级为MU10,砌体结构中圈梁、构造柱、配筋带、抱框柱混凝土强度等级为C20。
二、施工部署1. 质量目标本工程质量目标为合格。
二次结构工程的质量目标为：各分项工程合格率100％.2. 施工顺序根据现场实际情况，二次结构整体施工先后顺序为：从上向下，首先是五层砌筑,之后是四至一层砌筑.二次结构砌筑前先做样板墙及样板间，经建设、监理、施工单位三方验收合格后方可进行全面施工.3．施工准备工作任务划分4．劳动力配置劳动力均衡需求量如下：5．机械配置6．材料进场及存放A. 所有材料按计划进场，材料股负责及时供应.材料进场后由工长、技术员、质检员同时验收，合格后方可使用，有复试要求的经试验合格后方可使用于工程中.B。
水泥、砂、石、轻集料砌块等材料按现场平面布置图堆放。
7．施工现场平面布置二次结构施工时应根据现场重新按照装修施工需要进行布置,但尽量利用现有的水、电、消防等设施及现场硬化路面。
在主楼西侧中间位置设置一部物料提升架.三、施工准备1．技术准备工作A. 专业技术人员熟悉图纸，对于图纸有问题的地方及时与设计联系解决。
B. 编制主要材料及机具的需用计划，物资设备部门按计划分批按时组织进场。
C。
专业技术人员编制分项工程技术交底，并及时向工长及施工人员进行图纸及分项工程技术交底。
E。
外管部门做好劳动力计划，并组织评审及选择工作。
2．施工准备工作A。
现场临时用电由甲方提供的变压器接入的现场总配电箱位于现场北侧,本工程采用TN～S三项五线制供电系统，各施工楼层设流动箱,以满足装修用电。
为了保证物料提升机的正常使用，物料提升机用电采用独立电源供电。
最详细的二次结构施工方案目录一、前言 (3)1.1 编制依据 (3)1.2 工程概况 (4)二、施工准备 (5)2.1 施工材料准备 (6)2.2 施工设备准备 (7)2.3 施工人员准备 (8)2.4 施工现场布置 (9)三、二次结构施工工艺流程 (11)3.1 墙体砌筑 (12)3.1.1 砌筑前准备 (13)3.1.2 砌筑操作 (14)3.1.3 砌筑质量检查 (16)3.2 混凝土浇筑 (17)3.2.1 浇筑前准备 (18)3.2.2 混凝土浇筑 (19)3.2.3 混凝土养护 (21)3.3 砌块安装 (22)3.3.1 安装前准备 (22)3.3.2 安装操作 (24)3.3.3 安装质量检查 (25)四、二次结构施工要点 (27)4.1 墙体砌筑要点 (28)4.2 混凝土浇筑要点 (30)4.3 砌块安装要点 (30)五、安全生产与文明施工 (31)5.1 安全生产措施 (32)5.2 文明施工管理 (34)六、季节性施工措施 (35)6.1 防止雨水冲刷 (36)6.2 防止高温作业 (37)七、应急预案与风险管理 (38)7.1 应急预案制定 (40)7.2 风险因素识别 (42)7.3 风险控制措施 (43)八、施工进度计划与资源配置 (44)8.1 施工进度计划 (46)8.2 资源配置计划 (47)九、质量控制与验收标准 (49)9.1 施工质量控制 (50)9.2 工程验收标准 (51)一、前言在当前建筑行业中，二次结构施工对于整体建筑质量及安全至关重要。
本施工方案旨在提供关于二次结构施工最详细的技术指导与操作规范，确保施工过程科学、合理、高效。
本方案结合实际情况，对二次结构的施工流程、技术要点、质量控制及安全保障等方面进行全面阐述，旨在为相关施工单位提供有力的支持与参考。
随着现代建筑技术的不断进步与发展，二次结构施工在建筑整体建设中的地位日益凸显。
二次结构不仅承担着建筑物的承重功能，还涉及到建筑物的美观与舒适度。

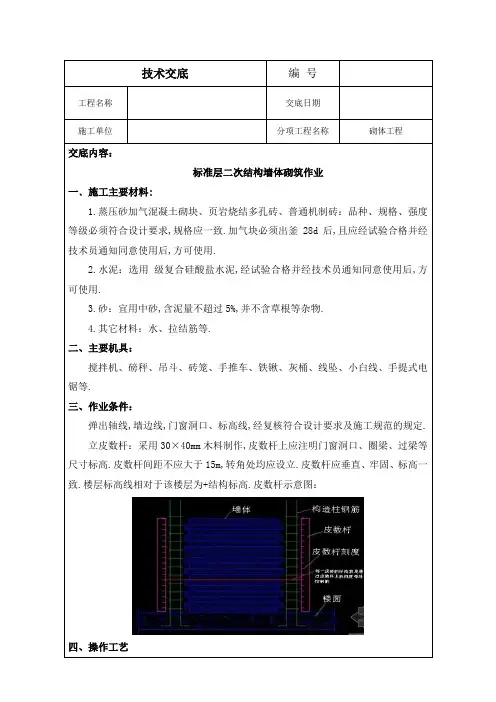

技术交底编号工程名称交底日期施工单位分项工程名称砌体工程交底内容：标准层二次结构墙体砌筑作业一﹑施工主要材料:1.蒸压砂加气混凝土砌块、页岩烧结多孔砖、普通机制砖：品种、规格、强度等级必须符合设计要求,规格应一致.加气块必须出釜28d后,且应经试验合格并经技术员通知同意使用后,方可使用.2.水泥：选用级复合硅酸盐水泥,经试验合格并经技术员通知同意使用后,方可使用.3.砂：宜用中砂,含泥量不超过5%,并不含草根等杂物.4.其它材料：水、拉结筋等.二、主要机具：搅拌机、磅秤、吊斗、砖笼、手推车、铁锹、灰桶、线坠、小白线、手提式电锯等.三、作业条件：弹出轴线,墙边线,门窗洞口、标高线,经复核符合设计要求及施工规范的规定.立皮数杆：采用30×40mm木料制作,皮数杆上应注明门窗洞口、圈梁、过梁等尺寸标高.皮数杆间距不应大于15m,转角处均应设立.皮数杆应垂直、牢固、标高一致.楼层标高线相对于该楼层为+结构标高.皮数杆示意图：四、操作工艺也采用机制砼砖砌筑；外墙体采用蒸压砂加气混凝土砌块砌筑,与内墙体交接处内墙体每隔500mm放置2Φ6的钢筋.内墙墙体顶面预留不大于50mm的间隙,采用斜砖砌筑,倾斜角度为60°,缝内的砌筑砂浆应塞满填实.卫生间100mm厚墙内设拉墙筋沿墙长通常设置.6、砖砌体应按设计要求设置构造柱、过梁、圈梁.各种预留洞、预埋件等,应按设计要求设置,避免剔凿.7、构造柱：除结构图纸中注明的构造柱外,在电梯井四个墙角设置构造柱.当墙长大于5m时,沿墙长每隔5m设置或沿墙长方向均匀设置构造柱；墙长超过楼层层高2倍时,应在填充墙沿墙长度方向中部设置一根构造柱；构造柱截面尺寸为200200,纵筋410,箍筋6200.构造柱马牙槎应先退后进,进退距离60mm进退距离加气块100mm,顶部也应退砌,每槎高度≦300mm.构造柱与墙体连接处应每隔500mm 加气块间隔高度不大于600mm放置2Φ6钢筋,并且每边伸入墙内长度不应小于墙长的1/5且不小于700mm.构造柱模板支设及加固：马牙槎部位粘贴双面胶带,模板采用穿对拉螺栓螺杆Φ12,pvc管Φ14底部第一道距楼面300mm,中间500mm一道,顶部模板支成簸箕口混凝土浇筑完成,待混凝土终凝后剔除簸箕口处的混凝土并与墙面齐平.构造柱模板安装及防漏浆措施样板图：8、砌块墙与结构柱或混凝土墙交接处,应在柱或混凝土墙内预留拉结钢筋,每隔500mm设2Φ6拉结钢筋,拉结钢筋伸入墙内长度不应小于墙长的1/5且不小于700mm,当墙长小于700时,伸出墙柱外皮钢筋长度改为墙长.9、砌体填充墙上的门过梁过梁底位于标高+1.000m线上,其中水电间过梁底位于标高+1.000m线上设置如下图所示：10、当洞口一侧为框架柱时,应按相应过梁的配筋,在柱或墙上植筋,纵筋锚入柱内15d180mm,外伸700,浇筑过梁时过梁的纵筋应与所植钢筋绑扎搭接500mm.11、墙体转角交接处应同时砌筑,不得留直槎,并且设置转角拉结筋2根HRB400Φ6伸入墙内长度不应小于墙长的1/5且不小于700mm ；当不能同时砌筑而又必须留置的临时间断处应砌成斜槎,斜槎水平投影长度不应小于高度的2/3；确实需要设置直槎时除外墙转角处外,可从墙面伸出120mm砌成直槎,并应沿墙高不大于600mm 或两皮砌块高度放置2Φ6的拉结钢筋,埋入长度从墙的留槎处算起,每边均不应小于700mm,末端应有90°弯钩,直槎必须做成凸槎,禁止随意将斜槎改为直槎.接槎时,应先清理槎口,再铺专用砌筑砂浆接砌.临时间断处的高度差,不得超过一步脚手架的高度.正手墙面必须拉通线砌筑,随吊、随砌、随靠,保证墙体垂直、平整,不允许砸砖修砖.12、墙体拉结筋按技术员交底,安排专人加工专人放置,以免出现乱用乱放现象.13、水电井间砌筑时洞内墙面应随砌筑随抹灰,外墙体与混凝土接触处应用小砖砌筑.14、三层中悬挑槽钢处墙体应预留出洞,以便于拆除槽钢,严禁拆除与外架体的连墙件.15、加气块、页岩烧结多孔砖随砌随勾缝,将灰缝勾成3mm~5mm的凹缝.16、门垛采用砼浇筑.内墙体洞口过梁,伸过洞口两边搁置长度每边不得小于300mm.17、采用非整砖加气块时,必须采用专用切割机具进行切割,不得随意用瓦刀砍用,避免造成加气块制品内部产生微裂而影响到砌体的寿命.18、砌块墙体暗敷管线和固定件:1水、电管线暗敷时,必须待墙体施工完成,且砌筑砂浆强度指标达到不低于设计强度等级的70%才能进行.开槽时,应使用手提电动切割机并辅以手工缕槽,总开槽深度不宜超过墙厚1/3,墙厚小于120mm的墙体不得双向对开槽.管线开槽以距门窗洞口300mm外为宜；2敷设管线后的槽内管表面应低于墙面4~5mm,并将管与墙体卡牢,不得有松动、反弹现象.嵌填管槽时,对槽内进行洒水湿润,宜用掺入加气混凝土砌块碎屑的专用砌筑或抹面砂浆填实至与墙面平齐也可按照质量比,即配合比为水泥：石灰膏：加气混凝土碎屑=1:1:3进行填补,并沿管道敷设方向铺设热镀锌电焊网或加强型耐碱玻纤网格布,两侧宽度不小于100mm,并铺平、绷紧,用锚钉锚固；3在墙体埋设铁件或锚栓时,应用电钻在砌块墙体上钻取所需孔洞,铁件应做防腐处理,根据工程情况,宜采用结构胶或水玻璃粘结锚固,预埋在现浇混凝土楼板中的管线弯进墙体时,应贴近墙面敷设,且垂直高度宜低于一皮砌块的高度.4严禁在承重砌体上开凿横槽,严禁在已砌筑完成的门垛、窗间墙上开凿线管和接线盒孔洞,若设计上有布置,必须在砌筑时预埋或留置孔槽.构造柱、马牙槎、开关箱、预埋线盒等留设样板图：五﹑质量标准:1.砖和砂浆的强度等级必须符合设计要求.2.砌体水平及竖直灰缝的砂浆饱满度.3.砖砌体内外墙墙体应同时咬槎砌筑,严禁无可靠措施的内外墙分砌施工.。
二次结构施工工艺及验收标准1、填充墙砌体工程施工工艺2、一般抹灰工程3、装饰抹灰工程4、门窗工程5、金属门窗安装工程6、塑钢门窗7、特种门窗8、门窗玻璃安装工程9、板材隔墙工程10、护栏和扶手制作与安装工程1 填充墙砌体工程一、施工要求:1、二次结构砌砖必须在结构墙、柱上弹好+500mm标高水平线、加气混凝土墙立边线、门口位置线。
2、在砌块墙底部，砌好高度不宜小于200mm的粘土砖或多孔砖墙或浇混凝土基础带。
3、砌筑前2d，应将加气混凝土砌块及与原结构相接处，洒水湿润，以保证砌体良好粘结。
蒸压加气混凝土砌块砌筑时，应向砌筑面适当浇水。
4、按砌块每皮高度制作皮数杆，并竖立于墙的两端，在两相对皮数杆之间拉准线。
5、遇有穿墙管线，应预先核实其位置、尺寸。
以预留为主，减少事后剔凿，损害墙体。
6、砌筑砖墙上不得有小于砌块长度的1/3的砖。
最下一层如灰缝厚大于20mm时，应用细石混凝土找平铺砌，应用不低于M2.5混合砂浆，采取满铺满挤法砌筑，上下皮错缝砌结，转角处相互咬砌搭接。
砌块墙的丁字交接处，应使横墙砌块隔皮露头。
7、灰缝应横平竖直，砂浆饱满。
蒸压加气混凝土砌块砌体水平灰缝厚度不得大于15mm，竖向灰缝宜用内外临时夹板夹住后灌缝，其宽度不得大于20mm；空心砖、轻骨料混凝土小型空心砌块灰缝应为8~12mm。
8、砌到接近上层梁、板底部时，应用普通粘土砖斜砌挤紧，砖的倾斜度约60°左右，砂浆灰缝必须饱满密实。
9、墙体洞口上部应放置钢筋，伸过洞口每边长度不小于500mm。
10、砌块墙与承重墙或柱交接处，应在承重墙或柱内预埋拉结筋，每500mm高设一道2ø6钢筋，伸入砌块墙水平灰缝内不小于700mm。
当墙高大于3m时，应加设一水平混凝土带；11、砌块与门口的联结，每砌筑两皮加气砼砖后砌筑一皮预制好埋有木砖或铁件的混凝土块、粘土砖，一般要求按洞口高度2m以内每边砌筑三块，洞口高度大于2m时，每边砌筑四块。
二次结构施工工艺及验收标准1、填充墙砌体工程施工工艺2、一般抹灰工程3、装饰抹灰工程4、门窗工程5、金属门窗安装工程6、塑钢门窗7、特种门窗8、门窗玻璃安装工程9、板材隔墙工程10、护栏和扶手制作与安装工程1 填充墙砌体工程一、施工要求:1、二次结构砌砖必须在结构墙、柱上弹好+500mm标高水平线、加气混凝土墙立边线、门口位置线。
2、在砌块墙底部，砌好高度不宜小于200mm的粘土砖或多孔砖墙或浇混凝土基础带。
3、砌筑前2d，应将加气混凝土砌块及与原结构相接处，洒水湿润，以保证砌体良好粘结。
蒸压加气混凝土砌块砌筑时，应向砌筑面适当浇水。
4、按砌块每皮高度制作皮数杆，并竖立于墙的两端，在两相对皮数杆之间拉准线。
5、遇有穿墙管线，应预先核实其位置、尺寸。
以预留为主，减少事后剔凿，损害墙体。
6、砌筑砖墙上不得有小于砌块长度的1/3的砖。
最下一层如灰缝厚大于20mm时，应用细石混凝土找平铺砌，应用不低于M2.5混合砂浆，采取满铺满挤法砌筑，上下皮错缝砌结，转角处相互咬砌搭接。
砌块墙的丁字交接处，应使横墙砌块隔皮露头。
7、灰缝应横平竖直，砂浆饱满。
蒸压加气混凝土砌块砌体水平灰缝厚度不得大于15mm，竖向灰缝宜用内外临时夹板夹住后灌缝，其宽度不得大于20mm；空心砖、轻骨料混凝土小型空心砌块灰缝应为8~12mm。
8、砌到接近上层梁、板底部时，应用普通粘土砖斜砌挤紧，砖的倾斜度约60°左右，砂浆灰缝必须饱满密实。
9、墙体洞口上部应放置钢筋，伸过洞口每边长度不小于500mm。
10、砌块墙与承重墙或柱交接处，应在承重墙或柱内预埋拉结筋，每500mm高设一道2ø6钢筋，伸入砌块墙水平灰缝内不小于700mm。
当墙高大于3m时，应加设一水平混凝土带；11、砌块与门口的联结，每砌筑两皮加气砼砖后砌筑一皮预制好埋有木砖或铁件的混凝土块、粘土砖，一般要求按洞口高度2m以内每边砌筑三块，洞口高度大于2m时，每边砌筑四块。
二次结构施工工艺及验收标准1、填充墙砌体工程施工工艺2、一般抹灰工程3、装饰抹灰工程4、门窗工程5、金属门窗安装工程6、塑钢门窗7、特种门窗8、门窗玻璃安装工程9、板材隔墙工程10、护栏和扶手制作与安装工程1 填充墙砌体工程一、施工要求:1、二次结构砌砖必须在结构墙、柱上弹好+500mm标高水平线、加气混凝土墙立边线、门口位置线。
2、在砌块墙底部，砌好高度不宜小于200mm的粘土砖或多孔砖墙或浇混凝土基础带。
3、砌筑前2d，应将加气混凝土砌块及与原结构相接处，洒水湿润，以保证砌体良好粘结。
蒸压加气混凝土砌块砌筑时，应向砌筑面适当浇水。
4、按砌块每皮高度制作皮数杆，并竖立于墙的两端，在两相对皮数杆之间拉准线。
5、遇有穿墙管线，应预先核实其位置、尺寸。
以预留为主，减少事后剔凿，损害墙体。
6、砌筑砖墙上不得有小于砌块长度的1/3的砖。
最下一层如灰缝厚大于20mm时，应用细石混凝土找平铺砌，应用不低于M2.5混合砂浆，采取满铺满挤法砌筑，上下皮错缝砌结，转角处相互咬砌搭接。
砌块墙的丁字交接处，应使横墙砌块隔皮露头。
7、灰缝应横平竖直，砂浆饱满。
蒸压加气混凝土砌块砌体水平灰缝厚度不得大于15mm，竖向灰缝宜用内外临时夹板夹住后灌缝，其宽度不得大于20mm；空心砖、轻骨料混凝土小型空心砌块灰缝应为8~12mm。
8、砌到接近上层梁、板底部时，应用普通粘土砖斜砌挤紧，砖的倾斜度约60°左右，砂浆灰缝必须饱满密实。
9、墙体洞口上部应放置钢筋，伸过洞口每边长度不小于500mm。
10、砌块墙与承重墙或柱交接处，应在承重墙或柱内预埋拉结筋，每500mm高设一道2ø6钢筋，伸入砌块墙水平灰缝内不小于700mm。
当墙高大于3m时，应加设一水平混凝土带；11、砌块与门口的联结，每砌筑两皮加气砼砖后砌筑一皮预制好埋有木砖或铁件的混凝土块、粘土砖，一般要求按洞口高度2m以内每边砌筑三块，洞口高度大于2m时，每边砌筑四块。
二次结构砌筑
一、施工工艺：
→→
（一）、拉结筋放置
1、依据图纸，确定与砌筑隔墙相连得框架柱、剪力墙，所有墙第一道拉结筋距地面为600mm（500mm），以上拉结筋依据第一道进行排列，间距为600mm（500mm）（注：括号中得距离代表砌筑材料为加气砼砌块）。
在剪力墙或框架柱上画出拉结筋剔凿位置，用铁簪子剔凿至露出结构预埋钢筋。
2、拉结筋规格为2φ6，拉结筋与剔凿出得结构预埋钢筋焊接牢固，焊接长度为10d，拉结筋甩出长度为700mm，钢筋末端有180°弯钩，弯钩长度10d。
3、后砌墙与构造柱连接形式：墙内得拉结筋一定要伸入构造柱内200mm,并与构造柱绑扎牢固。
4、拉结筋得位置，依据图纸必须留置准确，上下排对齐。
（二）、基层处理
砌筑隔墙与框架柱或剪力墙交接得施工缝部位在砌筑前提前24h 用1:1水泥细砂浆内掺水重20％得众霸胶，用扫帚将砂浆甩到交接部位墙基层上，其甩点要均匀，直到水泥砂浆全部粘满砼光面上，并有较高得强度（用手掰不动）为止。
（三）、构造柱、圈过梁做法
1、砌块墙转角处及门窗洞口两侧设构造柱。
沿墙每隔2500~3000mm 设置、内墙最大距离不超过4500mm 设置。
其上下端400mm 范围内箍筋加密为φ6＠100。
构造柱上下两端得起步箍筋距结构面层为50mm 。
无门窗洞口在墙高1800mm 处设圈梁一道。
在门窗洞口顶设通长圈梁一道，圈梁兼做过梁时，按过梁配筋。
过梁锚入门窗洞口两端得墙内各300mm 。
在窗台设压筋带一道。
圈过梁及压筋带主筋用Φ12膨胀螺栓与框架柱连接。
（注：以上要求如与设计图纸不符，以图纸为主）
2、构造柱与梁板连接方式：用Φ12钻头、电锤按主筋间距打眼深度不得小于120mm ，打完眼后用250mm 长Φ12钢筋头锚入，锚入深度不得小于100mm ，露出长度不得大于150mm ，孔洞过大处用水泥砂浆填塞密实。
柱主筋与Φ12钢筋头单面焊10d ，每根钢筋从Φ12钢筋头同一侧焊接，保证钢筋间距。
（注：圈过梁与墙、梁得连接方式同构造柱）
3、构造柱支模及浇筑
（1）、构造柱及抱框柱支设做方法如下图所示：
（2）、特制螺栓用原结构剩余得旧螺栓二次套丝使用。
做法见下图所示：
（3）、柱模板安装时，按放出柱线位置，支设好以后，在螺栓与
木方之间用木楔子楔紧。
尤其就是抱框柱得封头板下面也要用木楔固
墙厚+20cm 5cm*10cm方木12mm厚多层板陶粒砖墙
层，周转使用。
（5）、模板每次使用前表面必须清洗干净
（6）、在模板上口设一个簸箕，便于下灰。
在模板中间一侧设置一个活动插板、浇筑砼时，先浇筑一半高，拔出插板，下棒振捣，振捣完毕后，合上插板，再进行第二步浇筑。
（7）、所有配模材料均使用结构剩余旧材料，多层板用小块组拼，严禁大料短用。
（四）、砌块组砌
1、砌筑方法正确，砌块砌体应上下错缝，砌块应按砌块模数咬槎、搭砌，严重掉角得砌块不宜使用。
在构造柱处咬槎，咬槎长度为100mm，咬槎处不足整砖用半砖补齐。
砌块搭接长度为1/2砖长且不小于90mm，墙体个别部位(如电管先做处)不能满足要求时，在灰缝中设置φ6＠600通长得拉结筋，但竖向通缝仍不得超过两皮砌块。
填充墙砌至梁、板底时，应留一定空隙（不足一皮砌块得高度），待填充墙砌筑完并应至少间隔7d再将其用灰砂砖斜砌补齐挤紧，砌块必须逐块敲紧挤实，填满砂浆。
宜待下部所砌墙体沉实后再砌顶部斜砌块。
详见墙体排版组砌示意图。
注：下图为陶粒砌块组砌示意图
度不小于高度得2/3。
2、墙体转角处与纵横墙交接处应同时浇筑。
临时间断处应砌成斜槎。
3、砌体应上下错缝，每层（处）砖通缝不超过2处。
4、陶粒砼砌块得水平灰缝与竖向灰缝宽度宜为10mm，但不应≥12mm，也不应≤8mm。
加气砼砌块水平灰缝宽度≤15mm，竖向灰缝宽度≤20mm。
灰缝应饱满，平直通顺立缝砂浆应填实，不得出现明缝、瞎缝。
5、砌筑墙体得平整度与垂直度≤5mm；轴线位移≤5mm。
6、构造柱两端与梁板交接处得施工缝要满凿，凿毛深度10mm。
四、应注意得质量问题
1、拉结筋、压筋带必须按图纸及交底施工，按规定位置留置。
2、墙体顶部塞缝砖，必须等下部砌块下沉完后再进行填充。
3、必须将皮数、灰缝作出标记，拉通线砌筑，做到灰缝基本一致，墙面平整，灰缝饱满。
4、当钢筋孔与梁板钢筋发生冲突时，将孔洞适当左右偏移，保证钢筋能够插入足够得深度，并具有足够得稳定性。
5、锚入得钢筋头用钢筋废料加工，切勿长料短用。
6、拉结筋必须与预埋筋进行焊接，严禁与墙体主筋进行焊接。
7、破碎得砌块不得随意砌在墙中。
五、成品保护
1、搬运砌块时要轻拿轻放，破碎严重得砌块，不得砌筑使用。
2、在梁板上用电钻打眼儿时，一定要有水电工配合。
作业时如
发现打到电管，立即挪位，不得故意破坏水电预埋管；在梁上打眼儿时，一定要从中间入钻，严禁从损坏梁边角。
3、水电工在砌块墙上剔凿设备孔洞、槽时，应带线用云石机沿线切割，保持最大部分砌块完整，如有松动或损坏，应立即通知土建进行补强处理。
4、切割砌块时应用专用得切割机，不得用斧或刀任意砍劈。
5、构造柱支模时，螺栓从灰缝中穿过，严禁破坏陶粒砖。
6、柱墙面拉结筋剔凿施工时必须画出线，剔凿要规矩，不许在柱墙面到处剔凿，严禁破坏砼棱角。
六、安全措施
1、工长在施工前对施工班组进行全面施工安全技术交底。
2、施工中必须戴安全帽，防止砌块砸伤。
3、室内砌砖采用高马凳铺脚手板时，宽度不得少于两块板（大于50cm），跨度不得大于2m，高度不得高于1、8m，在同一跨内不得超过2人。
4、在柱墙面剔凿预埋钢筋时，注意安全防止剔凿物崩伤。
5、使用电焊机、电钻、切割机等电动工具时，必须请电工进行接电，严禁其她人员拆接电线。
七、文明施工与环保措施
1、砌块在运输、装卸过程中严禁抛掷与倾倒。
进场后应按品种、规格分别堆放整齐，堆放高度不得超过2m，并要有防雨措施。
2、严禁在砼楼板上与灰，必须下铺铁皮。
3、落地灰必须过筛后重复利用。
4、工作面上得碎料、落地灰、杂物、工具集中下运，做到日产日清、自产自清，活完料净脚下清。
5、设封闭垃圾站，垃圾必须定点存放，并及时清运。
6、砼、砂浆搅拌站要封闭且必须设置二级沉淀池。
7、用切割机切割砌块时，一定要用水喷洒，防止粉尘。
八、施工照片
1、200mm厚墙下防潮层组砌
2、300mm厚墙下防潮层组砌
3、墙体排版组砌
3、构造柱支模
4、构造柱浇筑。
