矿井提升系统的分类主井箕斗提升系统副井罐笼提升系统

第六章矿井提升系统3 课时第一节 提升容器提升容器按其结构可分类如下：⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧-⎩⎨⎧-⎪⎩⎪⎨⎧-人车矿车翻转式箕斗后壁卸载式箕斗箕斗斜井吊桶凿井时期翻转罐笼普通罐笼罐笼副井翻转式箕斗侧卸式箕斗底卸式箕斗箕斗主井竖井提升容器 我国煤矿竖井提升，主井普遍采用底卸式箕斗，副井普遍采用普通罐笼，斜井提升采用后壁卸载式箕斗、矿车和人车。

1．箕斗及其装载设备一、竖井箕斗(一)箕斗我国煤矿立井普遍采用固定斗箱底卸式箕斗，其方式有很多种，过去一些矿井普遍采用扇形闸门底卸式箕斗，如今新建矿井多采用平板闸门底卸式箕斗，这种底卸式箕斗如图1-1所示。

箕斗由斗箱4、框架2、衔接装置12及闸门5等组成。

箕斗的导向装置可以采用钢丝绳罐道，也可以采用钢轨或组合罐道。

采用钢丝绳罐道时，除应思索箕斗自身平衡外，还要思索装煤后仍维持平衡，所以在斗箱上部装载口处安设了可调理的溜煤板3，以便调理煤堆顶部中心的位置。

我国运用的立井单绳箕斗为JL 或JL Y 型；多绳箕斗为JDS 、JDSY 和JDG 型。

(二)箕斗装载设备我国过去普遍采用鼓形箕斗装载设备。

这种装载设备的最大缺陷是洒煤量很大，普通到达提煤量的10‰，有的竟高达40‰，且在装载时不能保证箕斗的装载量。

因此新的箕斗装载设备采用预先定量的装载方式，其洒煤量可以大大降低，普通仅为提煤量的1‰，最大不超越3‰。

定量装载方式还能保证提升任务的正常化，有利于完成提升自动化。

目前在新建和改建矿井的设计中已普遍采用定量装载设备。

目前国际外普遍采用的定量装载设备有定量斗箱式和定量保送机式两种。

图１－２所示为立井箕斗定量斗箱装载设备。

图１－３所示为定量保送机装载设备表示图。

图1-l 单绳立井箕斗1—楔形绳环；2 —框架；3 —可调理溜煤板；4—斗箱；5—闸门；6—连杆；7—卸载滚轮；8—套管罐耳(用于绳罐道)；9—钢轨罐道罐耳；10—改动弹簧；11—罩子；12—衔接装置图1－2 立井箕斗定量斗箱装载设备1一斗箱；2一控制缸；3一拉杆；4一闸门；5一溜槽；6一压磁测重装置；7一箕斗图１－３定量保送机装载设备表示图１－煤仓；２－保送机；３－活动过度溜槽；４－箕斗；５－中间溜槽；６－负荷传感器；７－煤仓闸门二、斜井箕斗斜井箕斗有后壁卸载式(简称后卸式)及翻转式两种方式。

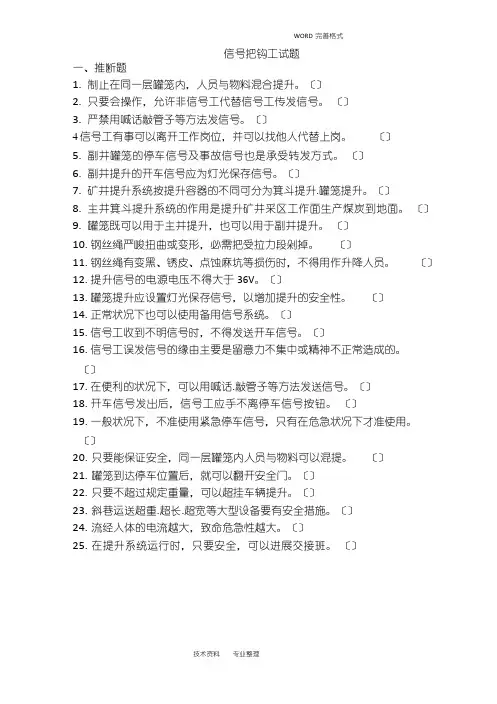

信号把钩工试题一、推断题1.制止在同一层罐笼内，人员与物料混合提升。

〔〕2.只要会操作，允许非信号工代替信号工传发信号。

〔〕3.严禁用喊话敲管子等方法发信号。

〔〕4 信号工有事可以离开工作岗位，并可以找他人代替上岗。

〔〕5.副井罐笼的停车信号及事故信号也是承受转发方式。

〔〕6.副井提升的开车信号应为灯光保存信号。

〔〕7.矿井提升系统按提升容器的不同可分为箕斗提升.罐笼提升。

〔〕8.主井箕斗提升系统的作用是提升矿井采区工作面生产煤炭到地面。

〔〕9.罐笼既可以用于主井提升，也可以用于副井提升。

〔〕10.钢丝绳严峻扭曲或变形，必需把受拉力段剁掉。

〔〕11.钢丝绳有变黑、锈皮、点蚀麻坑等损伤时，不得用作升降人员。

〔〕12.提升信号的电源电压不得大于36V。

〔〕13.罐笼提升应设置灯光保存信号，以增加提升的安全性。

〔〕14.正常状况下也可以使用备用信号系统。

〔〕15.信号工收到不明信号时，不得发送开车信号。

〔〕16.信号工误发信号的缘由主要是留意力不集中或精神不正常造成的。

〔〕17.在便利的状况下，可以用喊话.敲管子等方法发送信号。

〔〕18.开车信号发出后，信号工应手不离停车信号按钮。

〔〕19.一般状况下，不准使用紧急停车信号，只有在危急状况下才准使用。

〔〕20.只要能保证安全，同一层罐笼内人员与物料可以混提。

〔〕21.罐笼到达停车位置后，就可以翻开安全门。

〔〕22.只要不超过规定重量，可以超挂车辆提升。

〔〕23.斜巷运送超重.超长.超宽等大型设备要有安全措施。

〔〕24.流经人体的电流越大，致命危急性越大。

〔〕25.在提升系统运行时，只要安全，可以进展交接班。

〔〕26. 操车系统与提升机信号系统闭锁，操车完不成，信号发不出去。

〔〕27. 井口信号必需在提升信号系统内设置闭锁装置。

〔〕28. 倾斜井巷必需等车停稳后，方可进展摘挂钩。

〔〕29. 稻茬的种类可分为：单开道岔、对称道岔、渡线道岔。

〔〕30. 井口安全门依据操作方式不同可以分为：人工式、重力式、动力式。

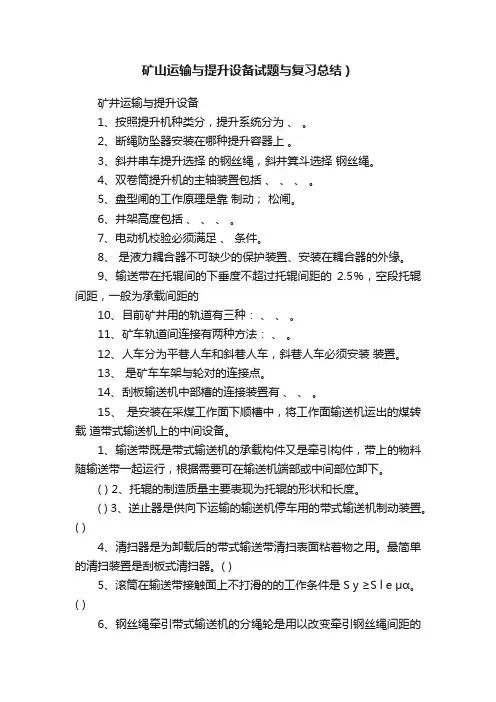

矿山运输与提升设备试题与复习总结）矿井运输与提升设备1、按照提升机种类分，提升系统分为、。

2、断绳防坠器安装在哪种提升容器上。

3、斜井串车提升选择的钢丝绳，斜井箕斗选择钢丝绳。

4、双卷筒提升机的主轴装置包括、、、。

5、盘型闸的工作原理是靠制动；松闸。

6、井架高度包括、、、。

7、电动机校验必须满足、条件。

8、是液力耦合器不可缺少的保护装置、安装在耦合器的外缘。

9、输送带在托辊间的下垂度不超过托辊间距的2.5％，空段托辊间距，一般为承载间距的10、目前矿井用的轨道有三种：、、。

11、矿车轨道间连接有两种方法：、。

12、人车分为平巷人车和斜巷人车，斜巷人车必须安装装置。

13、是矿车车架与轮对的连接点。

14、刮板输送机中部槽的连接装置有、、。

15、是安装在采煤工作面下顺槽中，将工作面输送机运出的煤转载道带式输送机上的中间设备。

1、输送带既是带式输送机的承载构件又是牵引构件，带上的物料随输送带一起运行，根据需要可在输送机端部或中间部位卸下。

( ) 2、托辊的制造质量主要表现为托辊的形状和长度。

( ) 3、逆止器是供向下运输的输送机停车用的带式输送机制动装置。

( )4、清扫器是为卸载后的带式输送带清扫表面粘着物之用。

最简单的清扫装置是刮板式清扫器。

( )5、滚筒在输送带接触面上不打滑的的工作条件是S y ≥S l e μα。

( )6、钢丝绳牵引带式输送机的分绳轮是用以改变牵引钢丝绳间距的导向绳轮组，有水平和垂直分绳轮两种。

( ) 一、填空题：请将答案填入题中空白处，每空1分，共30分。

评分人得分二、判断题：每题2分，共40分。

评分人得分7、矿井轨道道床作用是来固定线路、并将钢轨传来的作用力分布到道床上。

( )8、缠绕式提升机所用钢丝绳，专为升降人员时安全系数不小于9，专为升降物料时安全系数不小于6.5。

( ) 9、提升钢丝绳按照埝法分，可分为同向捻和交互捻。

( ) 10、提升系统变位的原则是变位前后动能相等。

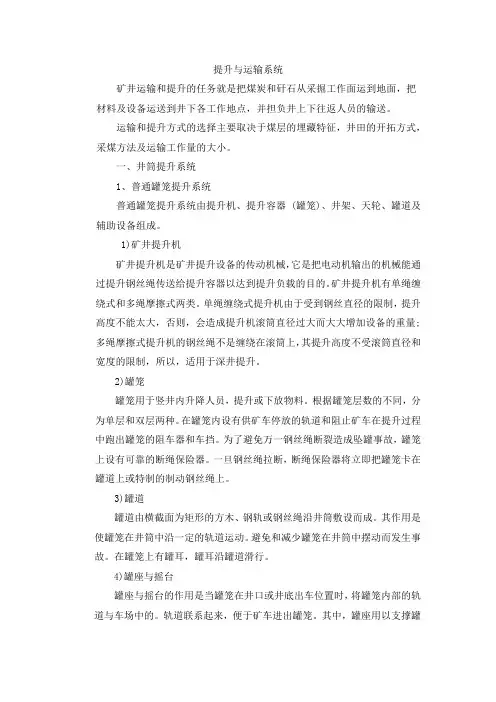

提升与运输系统矿井运输和提升的任务就是把煤炭和矸石从采掘工作面运到地面，把材料及设备运送到井下各工作地点，并担负井上下往返人员的输送。

运输和提升方式的选择主要取决于煤层的埋藏特征，井田的开拓方式，采煤方法及运输工作量的大小。

一、井筒提升系统1、普通罐笼提升系统普通罐笼提升系统由提升机、提升容器 (罐笼)、井架、天轮、罐道及辅助设备组成。

1)矿井提升机矿井提升机是矿井提升设备的传动机械，它是把电动机输出的机械能通过提升钢丝绳传送给提升容器以达到提升负载的目的。

矿井提升机有单绳缠绕式和多绳摩擦式两类。

单绳缠绕式提升机由于受到钢丝直径的限制，提升高度不能太大，否则，会造成提升机滚筒直径过大而大大增加设备的重量;多绳摩擦式提升机的钢丝绳不是缠绕在滚筒上，其提升高度不受滚筒直径和宽度的限制，所以，适用于深井提升。

2)罐笼罐笼用于竖井内升降人员，提升或下放物料。

根据罐笼层数的不同，分为单层和双层两种。

在罐笼内设有供矿车停放的轨道和阻止矿车在提升过程中跑出罐笼的阻车器和车挡。

为了避免万一钢丝绳断裂造成坠罐事故，罐笼上设有可靠的断绳保险器。

一旦钢丝绳拉断，断绳保险器将立即把罐笼卡在罐道上或特制的制动钢丝绳上。

3)罐道罐道由横截面为矩形的方木、钢轨或钢丝绳沿井筒敷设而成。

其作用是使罐笼在井筒中沿一定的轨道运动。

避免和减少罐笼在井筒中摆动而发生事故。

在罐笼上有罐耳，罐耳沿罐道滑行。

4)罐座与摇台罐座与摇台的作用是当罐笼在井口或井底出车位置时，将罐笼内部的轨道与车场中的。

轨道联系起来，便于矿车进出罐笼。

其中，罐座用以支撑罐笼，使罐笼内外的轨道衔接起来;摇台是当罐笼到达车场位置时，用一段活动轨道搭在罐笼上，以便矿车进出罐笼。

5)天轮与井架提升机的位置在井筒附近，为了完成提升工作，必须设置支撑钢丝绳的设备井架和在井架上安设的天轮。

井架直接建筑在井口，·可以采用木材、金属或钢筋混凝土结构。

井架高度一般为20～40m。

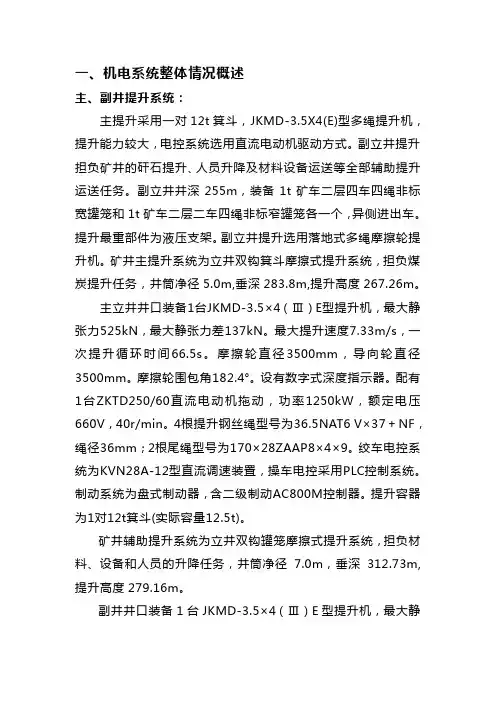

一、机电系统整体情况概述主、副井提升系统：主提升采用一对12t箕斗，JKMD-3.5X4(E)型多绳提升机，提升能力较大，电控系统选用直流电动机驱动方式。

副立井提升担负矿井的矸石提升、人员升降及材料设备运送等全部辅助提升运送任务。

副立井井深255m，装备1t矿车二层四车四绳非标宽罐笼和1t矿车二层二车四绳非标窄罐笼各一个，异侧进出车。

提升最重部件为液压支架。

副立井提升选用落地式多绳摩擦轮提升机。

矿井主提升系统为立井双钩箕斗摩擦式提升系统，担负煤炭提升任务，井筒净径5.0m,垂深283.8m,提升高度267.26m。

主立井井口装备1台JKMD-3.5×4（Ⅲ）E型提升机，最大静张力525kN，最大静张力差137kN。

最大提升速度7.33m/s，一次提升循环时间66.5s。

摩擦轮直径3500mm，导向轮直径3500mm。

摩擦轮围包角182.4°。

设有数字式深度指示器。

配有1台ZKTD250/60直流电动机拖动，功率1250kW，额定电压660V，40r/min。

4根提升钢丝绳型号为36.5NAT6 V×37＋NF，绳径36mm；2根尾绳型号为170×28ZAAP8×4×9。

绞车电控系统为KVN28A-12型直流调速装置，操车电控采用PLC控制系统。

制动系统为盘式制动器，含二级制动AC800M控制器。

提升容器为1对12t箕斗(实际容量12.5t)。

矿井辅助提升系统为立井双钩罐笼摩擦式提升系统，担负材料、设备和人员的升降任务，井筒净径7.0m，垂深312.73m,提升高度279.16m。

副井井口装备1台JKMD-3.5×4（Ⅲ）E型提升机，最大静张力525kN，最大静张力差137kN。

最大提升速度6.6m/s，一次提升循环时间75s。

摩擦轮直径3500mm，导向轮直径3500mm。

摩擦轮围包角183.29°。

设有数字式深度指示器。

“提升机司机作业”复习题一、填空题1、矿井提升系统按用途可分为（主井）提升系统和（副井）提升系统。

2、根据井筒的倾角和提升容器的不同，矿井提升系统可分为（立井普通罐笼）、立井箕斗、（斜井箕斗）和斜井串车提升系统。

3 、钢丝绳按捻法可分为（同向捻）和（交互捻）钢丝绳。

4、缠绕式立井提升和斜井箕斗提升，宜采用（同向捻）钢丝绳；多绳提升宜采用（对称左右捻）钢丝绳。

5、提升容器一般是指（箕斗）、矿车、（罐笼）和吊桶。

6、煤矿立井大都采用（普通罐笼）和（底卸箕斗）。

7、防坠器主要由（开动）机构、传动机构、（抓捕）机构和缓冲机构等部分组成。

8、斜井串车提升应设置（红灯信号），红灯亮时，禁止（送电开车）。

9、组合钢罐道任一侧的磨损量超过原有厚度的（50％）时，必须更换。

10、靠弹簧抱闸、靠油压松闸的提升机型号有（JKM）、JK。

11、调绳离合器有（涡轮蜗杆）离合器、齿轮离合器和（磨擦）离合器几种基本类型。

12、提升机常采用的联轴器有（齿轮）联轴器和（蛇型弹簧）联轴器。

13、矿井提升机必须装设的保险装置有（限速）装置、闸间隙保护装置、（防止过卷）装置和松绳保护装置。

14、多绳磨擦提升机按布置方式分为（塔式）和（落地式）两种。

15、制动系统按传动装置中传动能源的不同分为（液压）、气动和（弹簧）等。

16、利用封闭系统中的液体压力实现能量传递和转换的船东称为（液压）传动。

液压传动以（液体）为工作介质。

17、矿井提升机使用的电力拖动装置有（交流缠绕型感应）电动机、直流他激电动机、（交流同步）电动机。

18、数控提升机的主控回路一般由（PLC）、通讯模块、输入/输出模块、数据采集模块和（继电器）部分组成。

19、高压换向器用做主电动机的通电、（断电）和（换向）。

20、测速发电机在等速阶段发出的电压为直流（220）伏。

二、判断题1、斜井人车必须设置使跟车人在运行途中任何地点都能向主提升机操作工发送紧急停车信号的装置。

（∨）2、防坠器的制动绳（包括缓冲绳）至少每月检查一次。
