下载文档原格式
c30钢纤维混凝土配合比摘要：一、c30钢纤维混凝土概述1.c30钢纤维混凝土定义2.c30钢纤维混凝土特点二、c30钢纤维混凝土配合比设计1.原材料选择2.配合比设计原则3.配合比设计方法三、c30钢纤维混凝土性能与应用1.力学性能2.耐久性能3.应用领域四、c30钢纤维混凝土施工技术1.施工准备2.施工方法3.质量控制五、c30钢纤维混凝土发展前景1.我国发展现状2.市场需求3.发展趋势正文：一、c30钢纤维混凝土概述c30钢纤维混凝土是一种以钢纤维为增强材料，以普通混凝土为基体材料，通过合理的配合比设计，使其具有较高抗压强度和抗拉强度的新型混凝土。
钢纤维的加入显著提高了混凝土的抗裂性能和抗冲击性能，广泛应用于桥梁、建筑、道路等工程领域。
二、c30钢纤维混凝土配合比设计1.原材料选择：选用优质钢纤维、水泥、砂、石子等原材料。
钢纤维的规格、长度、抗拉强度等指标应符合设计要求。
2.配合比设计原则：确保钢纤维混凝土的抗压强度、抗拉强度、抗弯强度等性能满足设计要求；提高钢纤维混凝土的耐久性、抗裂性、抗冲击性等性能；充分发挥钢纤维的增强效果，降低成本。
3.配合比设计方法：依据设计原则，通过实验研究，确定合理的钢纤维掺量、钢纤维长度、水泥用量等参数，形成满足性能要求的配合比。
三、c30钢纤维混凝土性能与应用1.力学性能：c30钢纤维混凝土具有较高的抗压强度、抗拉强度、抗弯强度等力学性能，能有效提高结构的承载能力和抗裂性能。
2.耐久性能：通过合适的配合比设计，c30钢纤维混凝土具有良好的抗渗性、抗碳化性、抗冻融性等耐久性能，能有效延长结构的使用寿命。
3.应用领域：c30钢纤维混凝土广泛应用于桥梁、建筑、道路、机场等工程领域，特别是在对抗裂性能、抗冲击性能要求较高的场合。
四、c30钢纤维混凝土施工技术1.施工准备：合理组织施工队伍，对施工人员进行技术培训；按照设计要求准备原材料，并对原材料进行质量检查；制定施工方案，明确施工步骤、施工方法等。

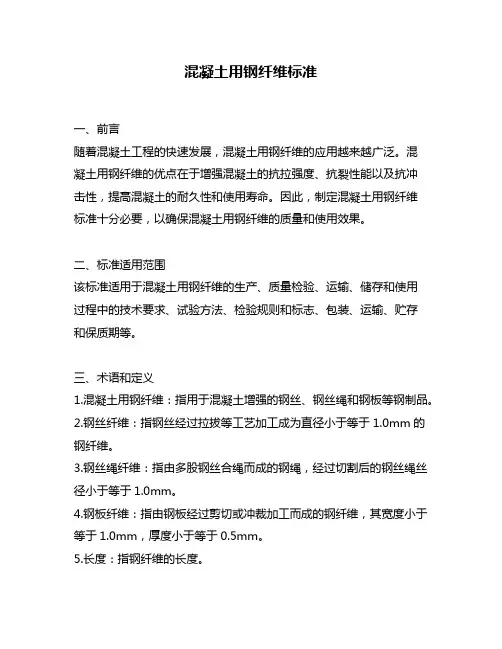

混凝土用钢纤维标准一、前言随着混凝土工程的快速发展，混凝土用钢纤维的应用越来越广泛。
混凝土用钢纤维的优点在于增强混凝土的抗拉强度、抗裂性能以及抗冲击性，提高混凝土的耐久性和使用寿命。
因此，制定混凝土用钢纤维标准十分必要，以确保混凝土用钢纤维的质量和使用效果。
二、标准适用范围该标准适用于混凝土用钢纤维的生产、质量检验、运输、储存和使用过程中的技术要求、试验方法、检验规则和标志、包装、运输、贮存和保质期等。
三、术语和定义1.混凝土用钢纤维：指用于混凝土增强的钢丝、钢丝绳和钢板等钢制品。
2.钢丝纤维：指钢丝经过拉拔等工艺加工成为直径小于等于1.0mm的钢纤维。
3.钢丝绳纤维：指由多股钢丝合绳而成的钢绳，经过切割后的钢丝绳丝径小于等于1.0mm。
4.钢板纤维：指由钢板经过剪切或冲裁加工而成的钢纤维，其宽度小于等于1.0mm，厚度小于等于0.5mm。
5.长度：指钢纤维的长度。
6.直径：指钢纤维的直径。
7.宽度：指钢板纤维的宽度。
8.厚度：指钢板纤维的厚度。
四、技术要求1.钢纤维的种类和材质应符合设计要求。
2.钢纤维的长度、直径、宽度和厚度应符合设计要求。
3.钢纤维的表面应无氧化皮和其他污染物。
4.钢纤维应具有良好的拉伸性能和弯曲性能，不应出现明显的裂纹。
5.钢纤维应具有较高的抗拉强度和抗蠕变性能。
6.钢纤维的含量应符合设计要求，不得低于设计要求。
7.钢纤维的掺加应符合混凝土配合比的要求，掺加前应进行试验验证。
五、试验方法1.钢纤维的长度、直径、宽度和厚度应采用显微镜或扫描电子显微镜进行测量。
2.钢纤维的拉伸性能和弯曲性能应进行拉伸试验和弯曲试验。
3.钢纤维的抗拉强度和抗蠕变性能应进行拉伸试验和蠕变试验。
4.钢纤维的掺加应进行混凝土试块的制备和强度试验。
六、检验规则和标志1.钢纤维的检验应按照国家标准进行。
2.钢纤维应标注材质、长度、直径、宽度和厚度等信息。
3.钢纤维应进行包装，包装应符合运输和贮存的要求。
混凝土中添加钢纤维的方法混凝土是由水泥、骨料、沙子、水等原材料混合而成的一种常见的建筑材料。
然而，普通的混凝土在面对大量的压力和拉力时容易出现裂纹和断裂。
为了增强混凝土的力学性能，可以在混凝土中添加钢纤维。
本文将详细介绍混凝土中添加钢纤维的方法。
一、钢纤维的种类添加钢纤维可以有效地提高混凝土的抗压强度、抗折强度和抗拉强度。
目前市场上存在着多种不同种类的钢纤维，如下：1.钢丝绳：钢丝绳是由许多细钢丝捆扎而成的，可以在混凝土中起到增强作用。
2.钢丝：钢丝是一种直径较小的钢制细丝，可以增加混凝土的韧性和抗拉强度。
3.钢纤维：钢纤维是一种短而细的钢制纤维，可以在混凝土中起到撑起和增强的作用。
二、添加钢纤维的方法在混凝土中添加钢纤维可以采取以下方法：1.机械搅拌法机械搅拌法是将钢纤维和混凝土原材料一起放入混凝土搅拌机中进行混合，以确保钢纤维均匀地分布在混凝土中。
这种方法适用于大型混凝土生产厂家。
2.手工搅拌法手工搅拌法是将钢纤维和混凝土原材料放入一个大桶中，然后用手工搅拌器进行混合，以确保钢纤维均匀地分布在混凝土中。
这种方法适用于小型生产厂家和个人。
3.喷射法喷射法是将钢纤维和混凝土原材料放入喷射机中进行混合，然后将混合物喷射到需要加强的混凝土表面上。
这种方法适用于需要在现有混凝土表面上进行加强的情况。
4.手工撒播法手工撒播法是将钢纤维均匀地撒在混凝土表面上，然后用搅拌机将钢纤维压入混凝土中。
这种方法适用于需要加强混凝土表面的情况。
三、添加钢纤维的注意事项在混凝土中添加钢纤维时，需要注意以下事项：1.钢纤维的数量和长度应根据需要增强混凝土的性能来确定。
通常情况下，每立方米混凝土中添加钢纤维的数量为50kg-100kg。
2.钢纤维应在混凝土中均匀地分布，以确保混凝土的力学性能得到增强。
3.在添加钢纤维前，需要对钢纤维进行质量检测，以确保其质量符合要求。
4.在添加钢纤维时，需要控制混凝土的水灰比和搅拌时间，以确保混凝土的性能得到最大化的提升。
混凝土钢纤维原理的详解混凝土钢纤维是一种新型的混凝土增强材料，它在混凝土中添加了一定比例的钢纤维，能够提升混凝土的抗拉强度、抗裂性能和耐久性，同时还能改善混凝土的变形能力和抗冲击性能。
本文将对混凝土钢纤维的工作原理进行详解，并探讨其在建筑工程中的应用。
一、混凝土钢纤维的类型及特点1. 钢纤维类型：（1）钢丝纤维：钢丝纤维通常为圆形或扁平断面，具有优异的抗拉强度和弯曲性能，适用于增强混凝土的抗裂性能；（2）钢纤维束：由多股钢丝组成，具有较高的抗拉强度和抗弯曲性能，适用于增强混凝土的抗冲击性能；（3）钢纤维板：由薄钢板切割而成，具有出色的抗弯曲能力和承载能力，适用于加强混凝土结构的强度和刚度。
2. 钢纤维特点：（1）高强度：钢纤维具有较高的抗拉强度和弯曲性能，能够有效提升混凝土的抗拉强度和抗裂性能，延缓微裂缝的扩展；（2）耐腐蚀：钢纤维表面经过特殊处理，能够抵抗混凝土中的碱性环境和氯离子侵蚀，延缓钢纤维的腐蚀速度；（3）耐久性：钢纤维具有良好的耐久性，能够长期保持在混凝土中的机械性能，提高混凝土的使用寿命。
二、混凝土钢纤维的工作原理混凝土钢纤维通过与水泥砂浆中的水化产物和骨料之间的相互作用，发挥以下作用：1. 阻止裂缝扩展：钢纤维均匀分散在混凝土中，通过相互交织形成的网络结构，能够阻止裂缝的扩展，提高混凝土的抗裂性能和韧性；2. 抵抗抗拉力：钢纤维的高强度能够吸收混凝土中的拉应力，形成内聚力，提高混凝土的抗拉强度和抗冲击性能；3. 增加抗压能力：钢纤维通过填充混凝土骨料间的孔隙空隙，改善混凝土的密实性和紧密性，提高抗压能力；4. 分散冲击能量：钢纤维能够分散冲击荷载，减少裂缝的产生和扩展，提升混凝土的抗冲击性能。
三、混凝土钢纤维的应用混凝土钢纤维在建筑工程中具有广泛的应用领域，包括以下几个方面：1. 防裂抗渗：钢纤维可以有效改善混凝土的抗渗性，防止水分渗透和饱和，提高混凝土结构的防水性能；2. 抗震抗冲击：钢纤维能够提高混凝土的韧性和抗冲击性能，减少裂缝的产生和扩展，提升结构的抗震能力；3. 增强承载能力：钢纤维能够提高混凝土的强度和刚度，增强混凝土结构的承载能力，适用于大跨度结构和重载结构等；4. 防火耐高温：钢纤维能够提升混凝土的耐火性能，减缓混凝土的变形和开裂，延长结构的耐火时间。
纤维混凝土的类型引言：纤维混凝土是一种通过在混凝土中添加纤维材料来增强其性能和耐久性的工程材料。
纤维混凝土具有较高的韧性、抗裂性和耐久性，被广泛应用于各种建筑和基础设施工程中。
本文将介绍几种常见的纤维混凝土类型，包括钢纤维混凝土、聚丙烯纤维混凝土和玻璃纤维混凝土。
一、钢纤维混凝土钢纤维混凝土是将钢纤维添加到混凝土中，以增强其抗拉强度和抗冲击性能。
钢纤维可以是直径为0.25-0.75mm的钢丝或钢纤维束。
钢纤维混凝土广泛应用于地下工程、隧道、桥梁和机场跑道等需要抗震、抗裂和耐久性的工程中。
钢纤维的添加可以有效地控制混凝土的裂缝扩展，提高混凝土的抗冲击性能。
二、聚丙烯纤维混凝土聚丙烯纤维混凝土是将聚丙烯纤维添加到混凝土中，以改善其韧性和抗裂性能。
聚丙烯纤维是一种具有较高拉伸强度和抗化学腐蚀性能的合成纤维材料。
聚丙烯纤维混凝土广泛应用于地面工程、地下结构和水利工程中。
聚丙烯纤维的添加可以有效地防止混凝土的裂缝扩展，提高混凝土的韧性和抗冲击性能。
三、玻璃纤维混凝土玻璃纤维混凝土是将玻璃纤维或玻璃纤维布添加到混凝土中，以增强其抗拉强度和耐久性。
玻璃纤维是一种具有较高拉伸强度和抗腐蚀性能的无机纤维材料。
玻璃纤维混凝土广泛应用于建筑外墙、隔墙和预制构件等工程中。
玻璃纤维的添加可以有效地增加混凝土的抗拉强度，提高混凝土的耐久性。
结论：纤维混凝土通过添加纤维材料来改善混凝土的性能和耐久性。
钢纤维混凝土、聚丙烯纤维混凝土和玻璃纤维混凝土是常见的纤维混凝土类型。
钢纤维混凝土用于抗震、抗裂和耐久性要求较高的工程；聚丙烯纤维混凝土用于改善混凝土的韧性和抗裂性能；玻璃纤维混凝土用于增强混凝土的抗拉强度和耐久性。
纤维混凝土在建筑和基础设施工程中具有广泛的应用前景。
混凝土中使用钢纤维的标准一、引言钢纤维是一种被广泛应用于混凝土中的增强材料，其作用在于增加混凝土的抗拉强度、抗裂性能、抗冲击性能和耐久性，从而提高混凝土的承载能力和使用寿命。
然而，使用钢纤维的效果取决于钢纤维的质量和混凝土中的含量，因此需要制定钢纤维在混凝土中的标准，以确保工程质量和安全。
二、钢纤维的种类和性能要求1. 钢纤维的种类钢纤维的种类主要包括直径为0.2mm~1.0mm的冷拔钢丝、直径为0.3mm~2.0mm的热轧钢丝和直径为0.3mm~2.5mm的钢丝切丝。
其中，冷拔钢丝和热轧钢丝的拉伸强度应不小于1000MPa，切丝钢丝的拉伸强度应不小于800MPa。
2. 钢纤维的性能要求钢纤维的性能要求包括拉伸强度、弯曲强度、弯曲模量、抗拉强度、断裂伸长率、表面质量等指标。
其中，钢纤维的拉伸强度应不小于1000MPa，弯曲强度应不小于1000MPa，弯曲模量应不小于40000MPa，抗拉强度应不小于1000MPa，断裂伸长率应不小于5%，表面质量应无明显缺陷。
三、混凝土中钢纤维的含量和规格要求1. 钢纤维的含量钢纤维的含量应按照混凝土的用途和要求进行选择，通常在0.5%~2.5%之间。
对于高强混凝土、耐久混凝土、抗震混凝土等特殊混凝土，钢纤维的含量可以适当增加。
2. 钢纤维的规格要求钢纤维的规格应根据混凝土的用途和要求进行选择，通常直径为0.2mm~1.0mm的冷拔钢丝和直径为0.3mm~2.0mm的热轧钢丝是常用的规格。
钢纤维的长度应不小于混凝土厚度的二分之一，同时长度和直径的比值应在50~100之间。
四、混凝土中钢纤维的性能要求1. 抗拉强度混凝土中钢纤维的抗拉强度应不小于钢纤维的抗拉强度，通常在1000MPa以上。
2. 抗弯强度混凝土中钢纤维的抗弯强度应不小于混凝土的抗弯强度，通常在5MPa以上。
3. 抗冲击性能混凝土中钢纤维的抗冲击性能应按照工程要求进行选择，通常在2J以上。
4. 抗裂性能混凝土中钢纤维的抗裂性能应按照工程要求进行选择，通常在0.5mm 以上。
混凝土用纤维增强材料的标准一、前言混凝土用纤维增强材料是混凝土工程中常用的一种材料。
在混凝土中添加纤维增强材料可以提高混凝土的抗拉强度、抗裂能力、承载能力等。
为了保证混凝土工程的质量和安全，需要对混凝土用纤维增强材料的质量进行规范管理。
本文将介绍混凝土用纤维增强材料的标准，以供相关人员参考。
二、分类混凝土用纤维增强材料按照材料的性质，可以分为以下几类：1.钢纤维：钢纤维是一种常用的混凝土用纤维增强材料。
钢纤维的形状可以是钢丝、钢板、钢针等。
钢纤维的直径一般为0.2-1.0mm，长度为10-60mm。
钢纤维的断面形状有圆形、扁平形、锯齿形等。
2.聚丙烯纤维：聚丙烯纤维是一种热塑性塑料纤维。
聚丙烯纤维的直径一般为0.02-0.05mm，长度为6-19mm。
聚丙烯纤维的形状可以是直纹、卷曲、波浪等。
3.玻璃纤维：玻璃纤维是一种无机非金属材料纤维。
玻璃纤维的直径一般为10-20μm，长度为3-50mm。
玻璃纤维的形状可以是直纹、卷曲、波浪等。
4.碳纤维：碳纤维是一种高强度、高模量的纤维增强材料。
碳纤维的直径一般为5-10μm，长度为6-12mm。
碳纤维的形状可以是直纹、卷曲、波浪等。
三、标准混凝土用纤维增强材料的标准主要包括以下几个方面：1.质量指标：混凝土用纤维增强材料的质量指标是评价其质量的重要依据。
质量指标可以包括纤维的形状、尺寸、强度、弹性模量、密度、含水率等。
2.试验方法：混凝土用纤维增强材料的试验方法是保证其质量的有效手段。
试验方法可以包括纤维的拉伸强度试验、弹性模量试验、密度试验、含水率试验等。
3.包装、运输和储存：混凝土用纤维增强材料的包装、运输和储存是保证其质量的重要环节。
包装应符合相关标准，运输和储存应避免阳光直射、雨淋、受潮等。
4.应用范围：混凝土用纤维增强材料的应用范围是根据其性能和特点确定的。
应用范围可以包括混凝土强度等级、混凝土配合比、混凝土用途等。
四、应用混凝土用纤维增强材料的应用可以提高混凝土的抗拉强度、抗裂能力、承载能力等，具有以下优点：1.提高混凝土的抗裂性能，减少裂缝的产生和扩展。
混凝土纤维的种类和规格一、前言混凝土纤维是一种能够增加混凝土抗拉强度、抗冲击能力、延展性、耐久性等多种性能的添加剂，它在各种混凝土结构中都有广泛应用。
混凝土纤维的种类和规格因应用领域不同而变化，下面将详细介绍混凝土纤维的种类和规格。
二、混凝土纤维的种类1. 钢纤维钢纤维是混凝土纤维中使用最广泛的一种，它可以增强混凝土的抗拉强度、抗冲击性能和耐久性。
钢纤维的种类有很多，常见的有直径为0.2mm-1.0mm的钢丝、直径为0.2mm-0.3mm的钢丝绳和钢纤维片。
2. 玻璃纤维玻璃纤维是一种无机纤维，它具有优良的耐热性、耐腐蚀性和机械强度。
在混凝土中添加玻璃纤维可以增强混凝土的抗拉强度和耐久性。
玻璃纤维的种类有直径为3mm-25mm的短玻璃纤维和直径为5mm-13mm的长玻璃纤维。
3. 聚丙烯纤维聚丙烯纤维是一种合成纤维，它具有优良的韧性、耐紫外线和耐腐蚀性。
在混凝土中添加聚丙烯纤维可以增强混凝土的抗裂性和耐久性。
聚丙烯纤维的种类有直径为0.8mm-18mm的短聚丙烯纤维和直径为0.8mm-18mm的长聚丙烯纤维。
4. 聚酯纤维聚酯纤维是一种合成纤维，它具有优良的耐腐蚀性和机械强度。
在混凝土中添加聚酯纤维可以增强混凝土的抗拉强度和耐久性。
聚酯纤维的种类有直径为0.55mm-1.6mm的短聚酯纤维和直径为0.55mm-1.6mm的长聚酯纤维。
三、混凝土纤维的规格1. 钢纤维规格钢纤维的规格一般包括长度、直径、形状和拉伸强度等几个方面。
常用的钢纤维规格有直径为0.2mm-1.0mm，长度为30mm-60mm的钢丝，直径为0.2mm-0.3mm，长度为30mm-60mm的钢丝绳和钢纤维片，长度为25mm-60mm，直径为0.5mm-1.0mm的钢纤维等。
2. 玻璃纤维规格玻璃纤维的规格一般包括长度、直径和拉伸强度等几个方面。
常用的玻璃纤维规格有直径为3mm-25mm，长度为12.7mm-25.4mm的短玻璃纤维，直径为5mm-13mm，长度为50mm-100mm的长玻璃纤维等。
混凝土抗裂钢纤维的作用原理混凝土抗裂钢纤维是在混凝土中加入一定比例的钢纤维，用于增强混凝土的抗裂性能。
它在建筑工程和土木工程中被广泛应用，能够有效防止混凝土的裂缝产生和扩展，提高混凝土结构的耐久性和安全性。
1. 基本原理混凝土抗裂钢纤维的作用原理主要有以下几个方面：1）阻止裂缝扩展：钢纤维在混凝土中形成一个三维分布的网状结构，能够阻止裂缝的扩展。
当混凝土受到内外力的作用时，钢纤维能够吸收和分散大部分的应力，防止应力集中，从而减缓裂缝的形成和扩展。
2）增加拉伸强度：混凝土的强度主要体现在抗拉强度上，而钢纤维的添加可以显著提高混凝土的抗拉强度。
钢纤维通过增加混凝土的韧性和延性，使其在受到拉伸力时能够延展而不断裂，从而提高整体的抗拉性能。
3）提高耐久性：混凝土抗裂钢纤维可以改善混凝土的抗冻融性能和耐久性。
钢纤维能够防止冻融循环过程中的微裂缝扩展，减少冻融导致的混凝土损伤，提高混凝土的耐久性和抗渗性能。
4）增加韧性：由于混凝土的脆性特性，容易在受到外界冲击或振动时发生破坏。
而钢纤维的添加能够改善混凝土的韧性，使其在受到冲击或振动时能够吸收和分散能量，防止破坏发生或减轻破坏程度。
5）提高施工效率：相比于传统的钢筋加固，混凝土抗裂钢纤维的使用能够简化工程施工过程，减少工期和人力成本。
钢纤维可以均匀分散在混凝土中，不需要像传统钢筋那样进行精确的布置和焊接，大大提高了施工效率。
2. 使用范围混凝土抗裂钢纤维适用于各种工程和结构中，特别是对于需要抗裂性能的部位，如地下工程、路面、桥梁、楼板、水池等。
钢纤维的添加能够有效增强混凝土的整体性能，提高结构的抗裂能力和耐久性，延缓和减小结构的损坏和破坏。
3. 标准和注意事项在使用混凝土抗裂钢纤维时，需要按照相关的标准和规范进行操作。
一般来说，钢纤维的添加量应该根据混凝土的用途和要求进行调整，通常为混凝土配合比的0.1%~2%。
在施工过程中需要注意以下几点：1）混凝土抗裂钢纤维应均匀分散在整个混凝土中，不能聚集在一起，否则会对混凝土的力学性能产生影响。
混凝土用钢纤维的掺量混凝土用钢纤维的掺量是指在混凝土中加入一定比例的钢纤维，以提高混凝土的抗拉强度和抗裂性能。
钢纤维是指由高强度、高模量的钢材制成的细丝状纤维。
混凝土用钢纤维的掺量影响着混凝土的力学性能和工程应用特性。
本文将从掺量的选择、对混凝土性能的影响、施工要点等方面进行探讨，以便更好地理解混凝土用钢纤维的掺量问题。
首先，选择合适的掺量是混凝土用钢纤维设计的重要环节。
钢纤维的掺量应综合考虑混凝土的设计强度、工程要求、使用环境等因素。
一般情况下，混凝土用钢纤维的掺量在0.5%~2.5%之间。
低掺量时，钢纤维的作用主要是抵抗混凝土开裂，提高抗裂性能；高掺量时，钢纤维的作用主要是提高混凝土的拉伸强度和韧性。
掺量过高会增加混凝土成本，同时也会对混凝土的流动性、抗压强度等性能产生负面影响。
因此，在具体工程应用中，应根据实际需要和经济性综合考虑，选择合适的掺量。
其次，混凝土用钢纤维的掺量对混凝土的性能有着明显的影响。
首先，钢纤维的加入可以提高混凝土的抗裂性能。
由于混凝土的抗拉强度较低，在受力时容易发生开裂。
而加入钢纤维可以使混凝土的抗拉强度得到提高，从而减少开裂的可能性。
其次，掺入适量的钢纤维可以提高混凝土的韧性。
由于钢纤维具有良好的延性和韧性，可以在混凝土受力时起到桥梁的作用，使裂缝能够得到有效的控制和分散，从而提高混凝土的承载能力。
此外，钢纤维的加入还可以提高混凝土的疲劳抗性能、抗冻性能等，对于一些特殊的工程环境具有很好的应用价值。
最后，混凝土用钢纤维在施工过程中需要注意一些要点。
首先，钢纤维的添加应均匀分散在混凝土中，避免出现团茎聚集，影响混凝土的性能。
其次，施工时需要注意保护钢纤维，避免钢纤维表面生锈。
一般情况下，钢纤维在混凝土中的碱度对其锈蚀性能有较大影响，因此，在施工前需要对钢纤维进行酸洗等处理，以延长其使用寿命。
同时，还需要注意混凝土的养护。
由于钢纤维和混凝土的相互作用，可能会对混凝土的养护工艺产生影响。
混凝土用钢纤维
YB/T 151－1999
国家冶金工业局1999－08－19批准2000－01－01实施
前言
本标准非等效采用美国材料与试验协会标准ASTM A820—1990《增强纤维混凝土用钢纤维》。
本标准在钢纤维定义、抗拉强度、弯曲性能、尺寸偏差值及计算等主要技术内容与ASTM A820相同，但未规定尺寸超差试样的比例。
本标准增加了产品外形分类、产品标记及包装的内容，并对在生产过程中产生的轧屑和粘连片的允许值作了规定。
本标准由全国钢标准化技术委员会提出并归口。
本标准起草单位：上海哈瑞克斯金属制品有限公司、冶金信息标准研究院。
本标准主要起草人：陈伯祥、叶坚、姜清梅、封文华。
1 范围
本标准规定了混凝土用钢纤维的定义及符号、分类及代号、尺寸、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志、运输及贮存。
本标准适用于为提高混凝土性能而使用的钢纤维。
对用于其他增强工程材料，如增强耐火材料的不锈钢纤维，可参考本标准。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 228—1987 金属拉伸试验方法
3 定义及符号
3．1 本标准采用下列定义
钢纤维：用钢材料经一定工艺制成的、能随机地分布于混凝土中的短而细的纤维。
3．2 符号
本标准采用符号见表1。
表1
4 分类及代号
4．1 按原材料分类，类别和代号为：
碳素结构钢 C
合金结构钢 A
不锈钢S
4．2 按生产工艺分类，类别和代号为：
钢丝切断纤维W
薄板剪切纤维S
熔抽纤维Me
铣削纤维Mi
4．3 按形状及表面分类，类别和代号见表2。
表2
4．4 按抗拉强度等级分类，类别和代号为：
抗拉强度380～600MPa 380
抗拉强度大于600～1 000MPa 600
抗拉强度大于1 000MPa 1 000
5 尺寸、重量及允许偏差
5．1 尺寸及允许偏差
5．1．1 普通形钢丝切断纤维由直径(d)或等效直径(de)、长度(l)表示。
长径比为(l/d)或(l/de)。
5．1．2 普通型薄板剪切纤维由厚度(t)、宽度(ω)和长度(l)表示。
长径比为，A＝tω5．1．3 异型钢丝切断纤维和异型薄板剪切纤维由直径(d)或等效直径(de)、投影长度(ln)表示。
长径比为(ln／d)或(ln／de)。
其形状见图1。
图1
5．1．4 熔抽纤维和铣削纤维由等效直径(de)、长度(l)或投影长度(ln)表示。
等效直径可以在钢纤维数量确定的条件下，测量其平均长度和重量求得。
钢的密度取7．85g／cm3。
m=ρ×L×πR2
5．1．5 长度允许偏差应不超过公称值的±10％。
直径或等效直径允许偏差应不超过公称值的±10％。
长径比允许偏差应不超过公称值的±15％。
5．2 重量及允许偏差
钢纤维应按箱(袋)交货，每箱或袋的重量一般以20kg为宜，其允许偏差应不超过规定值的±1％。
5．3 标记示例
标记举例：
A)低合金钢铣削纤维，外形为纵向扭曲两端有锚尾，有一个粗糙表面，抗拉强度大于700MPa，长度为32mm，其标记为：
AMi04—32—600-YB／T 151—1999
B)碳素钢钢丝切断纤维，外形为纵向平直，两端带钩，表面光滑，长度25mm，抗拉强度大于700MPa，其代号为：
CW03—25—600-YB／T 151—1999
6 技术要求
6．1 原材料
原材料应符合相应钢或钢产品标准的要求。
6．2 外观质量
6．2．1 钢纤维表面应清洁干燥，不得粘混有油污和其他妨碍其与水泥砂浆粘结的杂质。
6．2．2 钢纤维内含有的因加工不良和严重锈蚀造成的粘连片、铁屑、杂质的纤维总重量不应超过钢纤维重量的1％。
6．3 抗拉强度
抗拉强度fu应符合表3规定。
表3
6．4 弯曲性能
在不低于摄氏16℃时，将单根钢纤维围绕3mm直径的圆周弯曲至90°时，90％的试样不应断裂。
7 试验方法
7．1 外观质量
用目视法进行检验。
人工挑捡出表面粘混有油污和其他妨碍其与水泥砂浆粘接的介质的钢纤维，或因加工不良和严重锈蚀造成的粘接片、铁屑的钢纤维及杂质，并称重计算。
7．2 尺寸偏差
7．2．1 长度偏差
每次检测时随机抽取100根纤维，用最小分度值为0．01mm的量具测量，长度偏差按式(1)计算：
式中：δ1——钢纤维长度偏差值，％；
——100根受检钢纤维实测长度的平均值；
l——钢纤维公称长度；
——100根受检钢纤维实测投影长度的平均值；
ln——钢纤维公称投影长度。
7．2．2 直径或等效直径偏差
每次检测时随机抽取10根纤维，直径或等效直径偏差按式(2)计算：
式中：δr——钢纤维直径偏差值，％；
——10根受检钢纤维实测直径的平均值；
d——钢纤维公称直径；
——10根受检钢纤维实测等效直径的平均值；
de——钢纤维公称等效直径。
对于截面不规则的纤维，在长度偏差得到控制的前提下，等效直径偏差可按式(3)进行计算：
式中：W0——10根钢纤维实测重量；
ρ——钢的密度；
l——10根受检钢纤维的实测长度之和。
7．2．3 长径比偏差
长径比偏差按式(4)计算：
式中：——实测平均长度与实测平均直径之比；
λ——公称长径比。
7．3 抗拉强度
7．3．1 抗拉强度的测试方法应参照GB／T 228的有关规定。
拉伸试验时允许采取必要的措施保护纤维不受挤伤。
7．3．2 每次试验取10根合格纤维。
如出现钢纤维断裂在夹持处的情况，允许补充抽样。
10根钢纤维的平均抗拉强度不得小于相应级别钢纤维抗拉强度的规定值，且任一根钢纤维的抗拉强度不得小于相应级别钢纤维抗拉强度规定值的90％。
7．3．3 当母材是钢丝或钢板时，拉伸试样可采用较大的母材试样，抗拉强度不应小于相应级别钢纤维抗拉强度的规定值。
7．3．4 计算抗拉强度的截面积，钢丝切断纤维用实测直径计算，薄板剪切纤维用实测厚度和宽度计算，熔抽纤维和铣削纤维用实测平均等效直径计算。
在计算等效直径时，重量应精确到0．01g。
截面积应精确到小数点后3位，单位是mm2。
7．4 弯曲
每次试验取10根合格纤维。
将其沿直径不大于3mm的圆周向一个方向弯曲至90°不断裂。
该测试可直接用手进行。
7．5 重量
随机抽取5箱(袋)产品，用精度不大于50g的量器逐一进行检测。
净重与额定重量误差应不大于±1％。
8 检验规则
8．1 检查及验收
钢纤维的检查和验收由供方技术监督部门进行。
需方有权进行复查。
8．2 组批规则
钢纤维应按批检验。
每批重量不大于5t。
每批应由同一品种，同一尺寸规格，同一强度等级的钢纤维组成。
8．3 取样数量及方法应符合表4的规定。
表4
8．4 复验与判定规则
检验结果如有不合格项目，则加倍取样对不合格项目进行复验。
如复验合格，则该批产品合格。
如复验不合格，该批判废。
9 包装、标志、运输及贮存
9．1 包装
9．1．1 钢纤维包装也可根据用户要求和运输特点，采用各种包装方式，但须有防潮措施。
9．1．2 每种包装中应为同一品种，同一尺寸规格，同一强度的纤维。
9．2 标志
每个包装箱(袋)上，应注明产品名称、规格型号、商标、标准编号、批号、重量(净重、毛重)、制造日期、检验员代号、生产厂厂名、厂址并应加“防潮”字样的标志。
9．3 运输
适合一般装卸运输方式，但应采取必要措施防止雨雪浸袭。
9．4 贮存
钢纤维应贮存在清洁通风、干燥的库房内，不能与有腐蚀的物资同贮一室。
10 质量证明书
每批交货的产品，应附有质量证明书。
其中应注明生产厂家、发货日期、标准编号、产品名称、规格、标准中规定的各项检验结果、质检部门印证。
