机械制造装备设计_试卷及标准答案第06套

4、滚动导轨在低速运动时会产生爬行。

（-X ）5、为满足高速、大功率运转要求，高速主轴的主轴轴承可采用高精度角接触球轴承、陶瓷滚动轴承、磁浮轴承和液体静压轴承。

、（V ）6、谐波齿轮传动的刚轮与柔轮齿距相同，齿数相同。

（X ）7、步进电机的精度，可用步距误差和累积误差来衡量。

（V ）8、对滚珠丝杠副的传动效率高，无自锁作用，在处于垂直传动时，必须有制动装置。

（V ）9、数控装置给步进电机发一个脉冲，可使步进电机转过二个步距。

（X ）10、双V形滚珠导轨，多用于重载机床上和运动部件较重，行程大的场合。

（X）三、选择题（将正确答案的代号填入括号中，每题I分，共10分）1、铤床上用的机用平口虎钳属（a ）a、通用夹具b、专用夹具c、成组夹具2、机床夹具最基本的组成部分是（b ）a、定位兀件、对刀装置、夹紧装置b、定位兀件、夹具体、夹紧装置c、定位兀件、对刀装置、定向装置3、夹紧力F ,：大小与切削力F的方向、重力G的方向有关，当夹紧力的方向与它们垂直时，则夹紧力F*= （ b ）。

a、F+Gb、（F+G） /fc、05、对于在几个方向都有孔的工件，为了减少装夹次数，提高各孔之间的位置精度，可采用（a ）钻床夹具。

a、翻转式b、盖板式c、回转式d、移动式5、设计钻床夹具是，夹具公差可取相应加工工件公差的（b ）a、1/2〜1/3b、1/2〜1/5c、±0.16、用窿模镯孔时，工件上孔或孔系的位置精度主要由（-b ）来保证。

a、ft刀b、£堂模c、ft杆机械制造装备设计试题答案得分评卷人一、填空题（每空1分，共25分）1、机械制造装备设计可分（创新设计）；（-变形设计）；（模块设计）。

2、主要技术参数包括（尺寸参数）；（-运动参数）；（动力参数）。

3、支承件的形状基本上可分为三类（：箱形类）（板块类）（梁类）。

4、随行夹具的返回方式有（上方返回）、（下方返回）和（水平返回）。

5、滚珠丝杠副按循环方式分为（内循环）和（外循环）。

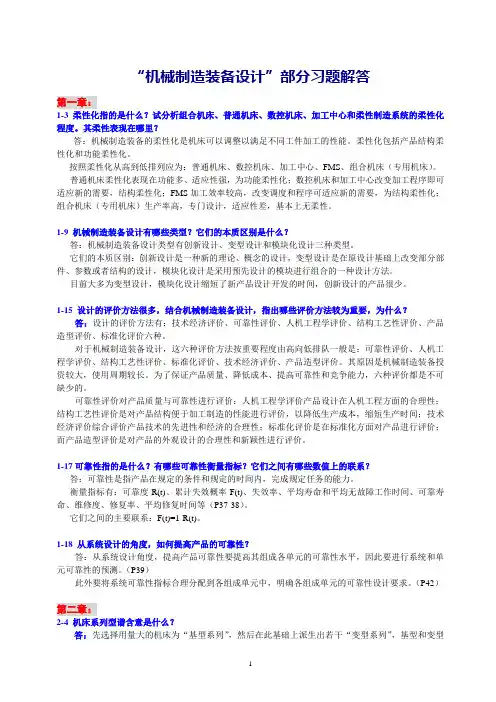

“机械制造装备设计”部分习题解答第一章：1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。

其柔性表现在哪里？答：机械制造装备的柔性化是机床可以调整以满足不同工件加工的性能。

柔性化包括产品结构柔性化和功能柔性化。

按照柔性化从高到低排列应为：普通机床、数控机床、加工中心、FMS、组合机床（专用机床）。

普通机床柔性化表现在功能多、适应性强，为功能柔性化；数控机床和加工中心改变加工程序即可适应新的需要，结构柔性化；FMS加工效率较高，改变调度和程序可适应新的需要，为结构柔性化；组合机床（专用机床）生产率高，专门设计，适应性差，基本上无柔性。

1-9 机械制造装备设计有哪些类型？它们的本质区别是什么？答：机械制造装备设计类型有创新设计、变型设计和模块化设计三种类型。

它们的本质区别：创新设计是一种新的理论、概念的设计，变型设计是在原设计基础上改变部分部件、参数或者结构的设计，模块化设计是采用预先设计的模块进行组合的一种设计方法。

目前大多为变型设计，模块化设计缩短了新产品设计开发的时间，创新设计的产品很少。

1-15 设计的评价方法很多，结合机械制造装备设计，指出哪些评价方法较为重要，为什么？答：设计的评价方法有：技术经济评价、可靠性评价、人机工程学评价、结构工艺性评价、产品造型评价、标准化评价六种。

对于机械制造装备设计，这六种评价方法按重要程度由高向低排队一般是：可靠性评价、人机工程学评价、结构工艺性评价、标准化评价、技术经济评价、产品造型评价。

其原因是机械制造装备投资较大，使用周期较长。

为了保证产品质量、降低成本、提高可靠性和竞争能力，六种评价都是不可缺少的。

可靠性评价对产品质量与可靠性进行评价；人机工程学评价产品设计在人机工程方面的合理性；结构工艺性评价是对产品结构便于加工制造的性能进行评价，以降低生产成本，缩短生产时间；技术经济评价综合评价产品技术的先进性和经济的合理性；标准化评价是在标准化方面对产品进行评价；而产品造型评价是对产品的外观设计的合理性和新颖性进行评价。

机械制造装备设计考试题及答案西北工业大学考试题（A卷）（考试时间120分钟）学院：专业：姓名：学号：一．填空题（共30分，每空1分）1.机械制造装备创新设计的步骤可划分为产品规划、方案设计、技术设计和工艺设计等四个阶段。

P172.可靠性预测是对新产品设计的可靠性水平进行评估，计算出产品或其零部件可能达到的可靠性指标。

P383.机床的柔性包括空间上的柔性和时间上的柔性。

P574.变速组的级比是指主动轴上同一点传往从动轴相邻两传动线的比值。

P925.机床控制系统可分为时间控制、程序控制、数字控制、误差补偿控制和自适应控制。

P1296.支承件的主要功能是保证机床各零部件之间的相互位置和相对运动精度。

P161 7.机器人的机械结构类型特征，用它的结构坐标形式和自由度数表示。

P2238.伺服电动机驱动单元一般由伺服电动机、传感器、减速器和制动器组成。

P2389.可调整夹具的调整方式可分为调节式、更换式、综合式和组合式。

P30710.铣床夹具可分为直线进给式、圆周进给式和仿形进给式三类。

P321 二．判断题（共10分，每题1分）1.采用分支传动方式除了能较大地减小变速范围外，还具有缩短高速传动路线、提高传动效率、减少噪声的优点。

P99 （×）2.钢板焊接结构的缺点是钢板材料内摩擦阻尼约为铸铁的1/3。

P166 （√）3.机器人对灵活性要求很高，其刚度、精度相对较低。

P218 （√）4.在工业机器人中常柔软且拉伸变形大的钢带传递运动。

P237 （×）5.机器人手臂的结构随其机械结构类型和驱动系统类型的不同而有很大差别。

P241 （√）6.调节式可调整夹具适用于位置精度高的场合。

P308 （×）7.在OXYZ坐标系中，物体有三个自由度。

P275 （×）8.组合夹具特别适用于单件、小批量生产，以及新产品试制。

P311 （√）9.带式传送机的输送能力大、运距大，可输送的物料品种多，结构比较简单，营运费用较低。

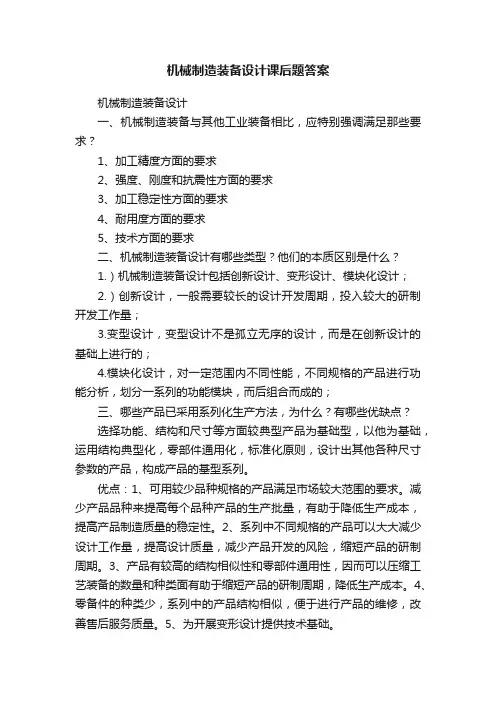

机械制造装备设计课后题答案机械制造装备设计一、机械制造装备与其他工业装备相比，应特别强调满足那些要求？1、加工精度方面的要求2、强度、刚度和抗震性方面的要求3、加工稳定性方面的要求4、耐用度方面的要求5、技术方面的要求二、机械制造装备设计有哪些类型？他们的本质区别是什么？1.）机械制造装备设计包括创新设计、变形设计、模块化设计；2.）创新设计，一般需要较长的设计开发周期，投入较大的研制开发工作量；3.变型设计，变型设计不是孤立无序的设计，而是在创新设计的基础上进行的；4.模块化设计，对一定范围内不同性能，不同规格的产品进行功能分析，划分一系列的功能模块，而后组合而成的；三、哪些产品已采用系列化生产方法，为什么？有哪些优缺点？选择功能、结构和尺寸等方面较典型产品为基础型，以他为基础，运用结构典型化，零部件通用化，标准化原则，设计出其他各种尺寸参数的产品，构成产品的基型系列。

优点：1、可用较少品种规格的产品满足市场较大范围的要求。

减少产品品种来提高每个品种产品的生产批量，有助于降低生产成本，提高产品制造质量的稳定性。

2、系列中不同规格的产品可以大大减少设计工作量，提高设计质量，减少产品开发的风险，缩短产品的研制周期。

3、产品有较高的结构相似性和零部件通用性，因而可以压缩工艺装备的数量和种类面有助于缩短产品的研制周期，降低生产成本。

4、零备件的种类少，系列中的产品结构相似，便于进行产品的维修，改善售后服务质量。

5、为开展变形设计提供技术基础。

缺点：为以较少品种规格的产品满足市场较大范围的需求，每个品种规格的产品都具有一定的通用性，满足一定范围的使用需求用户只能在系列型谱内有限的一些品种规格中选择所需的产品，选到的产品，一方面其性能参数和功能特性不一定最符合用户的要求，另方面有些功能还可能冗余。

四、机床设计应满足哪些基本要求，其理由是什么？1）工艺范围。

指机床适应不同生产要求的能力，也可称之为机床的加工功能。

1-1.机床应满足哪些基本要求？何谓人机关系？答：机床应满足的要求：（1）工艺范围：是指机床适应不同生产要求的能力。

它包括可加工的零件类型、形状和尺寸范围，能完成的工序种类等。

（2）加工精度：是指被加工工件表面的形状、位置、尺寸的准确度、表面的粗糙程度。

机床的精度分为三级：普通精度机床、精密机床、高精度机床。

（3）生产率和自动化：机床的生产率是指机床在单位时间内所能加工的工件数量。

机床的自动化分为大批量生产自动化和单件、小批量生产自动化。

（4）可靠性：是指机床在整个使用寿命期间完成规定功能的能力。

它是一项重要的技术经济指标。

人机关系：机床能符合人的生理和心理特征，实现人机环境高度协调统一，为操作者创造一个安全、舒适、可靠、高效的工作条件；能减轻操作者精神紧张和身体疲劳。

1-2.机床设计的内容和步骤是什么？答：一、总体设计：a.掌握机床的设计依据；b.工艺分析；c.总体布局；d.确定主要的技术参数；二、技术设计：根据已确定的主要技术参数设计机床的运动系统，画出传动系统图；三、零件设计及资料编写；四、样机试制和试验鉴定：零件设计完成后，应进行样机试制，样机试制后，进行空车试运转。

1-4.机床分配运动的原则是什么？传动形式如何选择？答：机床分配运动的原则：（1）将运动分配给质量小的零部件；（2）运动分配应有利于提高工件的加工精度；（3）运动分配应有利于提高运动部件的刚度；（4）运动分配应视工件形状而定。

传动形式如何选择：机床传动的形式有机械传动、液压传动等。

机械传动靠滑移齿轮变速，变速级数一般少于30级，传动功率大，变速范围较广，传动比准确，工作可靠，广泛用于通用机床中，尤其是中小型机床中。

缺点是有相对转速损失，工作中不能变速。

液压无极变速传动平稳，运动换向冲击小，易于实现直线运动，适用于刨床、拉床、大型矩台平面磨床等机床的主运动中。

机床进给运动的传动多采用机械传动或液压无极传动。

数控机床进给运动采用伺服电动机——齿轮传动——滚珠丝杠副传动。

概念1、机床运动功能式答：表示机床的运动的个数、形式、功能及排列顺序。

床运动功能2、爬行答;当运动部件低速运动时，主动件匀速运动，从动件跳跃运动，这种不平稳的运动称为爬行。

3、柔性制造系统答：1）是一个以网络为基础，面对车间的开方式集成制造系统。

拥有CAD、数控编程、工夹具管理、质量管理、数据采集等功能，可根据制造任务与生产环境的变化，迅速调整，以适应多品种、中想批生产。

4、级比和级比指数答:指主动轴转速数列公比称为级比。

级比的指数，称为级比指数。

5、模块化设计答：在对产品进行功能分析的基础上，划分并设计出一系列通用模块，根据市场需要，对模块选择组合，可构成不同功能、不同规格的变形产品。

6、工业机器人位姿是指机器人末端执行器的位置坐标。

其姿态是指末端执行器的三个转动角度。

7、定位误差：加工工序基准，在加工方向上的，最大位置变动量。

8、机械制造系统中的物流答：原料进厂经储存、加工、装配、包装、出厂全过程的每一个环节的移动和储存，称为生产物流。

9、生产线节拍：指在连续完成相同的两个产品，之间的间隔时间称为生产节拍。

即完成一个产品平均时间。

10、机器人自由度工业机器人的自由度与姿态：自由度，是指机器人末端执行器的三个移动自由度，。

其姿态是指末端执行器的三个转动自由度。

《机械制造装备设计》试卷01一.选择题1.称为机器人的机械本体,也称为主体的是 ( D )A手臂 B.末端执行器 C.机座 D.操作机2.机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为（ C ）A.几何精度. B.运动静度, C.传动静度. D.定位精度.3.要求导轨导向性好,导轨面磨损时,动导轨会自动下沉,自动补偿磨损量,应选 ( B ).A.矩形导轨 B,三角形导轨 C.燕尾形导轨. D.圆柱形轨4.机床主运动空转时，由于传动件摩檫，搅拌，空气阻力等，使电动机消耗的部分功率，称为 （ C ）。

A ．切削功率B 。

机械摩檫耗损功率C 。

《机械制造装备设计》试卷（闭卷）（试卷编号：05）（考试时间：120分钟 适用机制专业）一.选择题（10分每小题1分）1.使用要求相同的部件,另件,按现行的各种标准和规范,进行设计与制造., ,称为. ( ).A.产品系列化.B.结构典型化.C.通用化标准化/ S.另件.通用化 2.采用"消灭一切浪费”和”不断完善”, 以最优的质量和最低的成本 的产品，提供给市场,这种制造模式被称为 ( ) A.“传统模式” B.“精益生产” C ．“敏捷制造” D 。

”并行工程”3.一组功能,工作原理和结构相同,而尺寸与性能参数不同的产品,称为 ( ).A.纵系列产品B.横系列产品C.跨系列产品D.基型产品.4.为了降低导轨面的压力,减少摩擦阻力,提高导轨的耐磨性和低速运动的平稳性,应选择( ).A.滑动导轨B.卸荷导轨C.滚动导轨D.动压导轨5. 适应中等转速和切削负载较大,要求刚度高的机床,其主轴轴承配置形式,应选择( ).A. 速度型 B 。

刚度型 C 速度刚度。

D 。

抗振型6.要求导轨可以承受较大的顚覆力矩，高度较小，结构紧凑，间隙调整方便，应选择（）A.矩形导轨 B,三角形导轨 C.燕形导轨 D.圆柱形导轨7.普通机床主要性能指标(第二性能指标)是 ( )A.车床的最大回转半径B.最大工件长度8.称为机器人机械本体,也称为主体的是 ( )A手臂 B.末端执行器 C.机座 D.操作机9.数控机床主传动采用直流电机无级调速时，是采用的（）的方式来得到主轴所需转速。

A．调压，调磁 B。

调频 C。

调电流 D。

调电容10.利用一套标准元件和通用部件,按加工要求组装而成的夹具,称为( ).A.组合加具.B.专用加具.C.成祖加具.D.随行加具.二．填空题（20分，每小题1分）1.摇臂钻床的主要参数是_____________.2.额定负载,使之在机器人规定的性能范围内,机械接口处所能承受负载的。

3..机床抗振性包括两个方面:抵抗受迫振动和____________的能力.4..传动轴通过轴承,在箱体内轴向固定的方法,有一固定,和________5.滑动导轨间隙常用_____________和镶条来调整.6.目前在刀架的定位机构中,多采用锥销定位和__________定位.7.机床导轨材料有: ,, 钢 , 有色金属, 塑料等. 8.国产的GGB 型直线滚动导轨副，由制造厂家用选配的 办法，确定间隙或预紧。

机械制造装备设计考试题（附答案）一、判断题（每题2分，共20分）1. 机械设计的主要任务是根据使用条件、工作性能、经济性等要求，确定机械结构的形状、大小和材料。

（）2. 机械制造装备设计只需考虑产品的生产效率，不需要考虑生产成本。

（）3. 机械设计中的强度计算只需考虑静强度，不需要考虑动强度。

（）4. 机械传动中，齿轮传动的传动比精度最高。

（）5. 滚动轴承的寿命主要取决于润滑条件。

（）6. 数控机床的数控系统可以实现自动化、精确的加工过程控制。

（）7. 焊接设备的设计只需考虑焊接工艺的要求，不需要考虑操作便利性。

（）8. 气压传动系统中，气源装置的作用是提供稳定、干净、干燥的压缩空气。

（）9. 液压系统中，液压油的作用不仅是传递压力和动力，还有冷却、密封和润滑作用。

（）10. 机械制造装备设计应遵循安全、环保、经济、可靠的原则。

（）二、选择题（每题2分，共20分）1. 下列哪种材料具有较高的强度和韧性？（）A. 铝B. 铜C. 钢D. 塑料2. 下列哪种传动方式具有较高的传动效率？（）A. 齿轮传动B. 皮带传动C. 链传动D. 蜗轮传动3. 下列哪种数控系统可以实现加工过程的自动化控制？（）A. 开环数控系统B. 闭环数控系统C. 混合数控系统 D. 经济型数控系统4. 下列哪种焊接方法适用于厚度较大的金属板材？（）A. 气体保护焊B. 电弧焊C. 激光焊D. 电阻焊5. 下列哪种液压泵适用于高压、大流量的液压系统？（）A. 齿轮泵B. 叶片泵C. 柱塞泵D. 螺杆泵三、填空题（每题2分，共20分）1. 机械设计中的_____计算是为了确保机械零件在正常工作条件下不发生破坏。

2. 机械制造装备设计应遵循的四大原则是：安全、_____、经济、可靠。

3. 数控机床的数控系统可以实现加工过程的自动化、精确控制，其核心部分是_____。

4. 焊接设备的设计需考虑焊接工艺的要求、操作_____以及设备的经济性。

《机械制造装备设计》试卷（闭卷）（试卷编号：06）、选择题（每题1分，共10 分）1•随行夹具的返回型式有上方返回、下方返回和（ 三种。

（C ）水平返回;（A ）通用机床； （B ）车床； （C ）数控机床；3•根据数控机床的工作原理，它一般由信息载体、 （ ）、伺服统、机床本体等四部分组成。

（A ）伺服电机；（B ）加工装备；（C ）数控装置；成品库、维修件和备件库、产成品库、工夹量具等工艺装备库等;5•数控机床电气伺服系统按有无检测和反馈装置分为开环、 （）和半闭环系统.（A ）电气系统；（B ）闭环；（C ）液压系统；6•回转运动导轨的截面形状有三种：平面环形、 （ ）和双锥导轨。

（A ）直线通过式; （B ）折线通过式; 2•按照工艺范围，机床可分为（ ）、专用机床、专门化机床4.仓储设施的型式按其功能分有原材料库、（）、在制品库、零部件（A ）外购件库;（B ）车间级库; （C ）厂级库;（A ）平面形； （B ）锥面环形； （C ）三角形；7•钻模按其结构特点可分为（ ）、回转式钻模、翻转式钻模盖板式钻模、滑柱式钻模等五种类型。

（A ）固定式钻模；（B ）分离式钻模； （C ）可调式钻模；8•采用"少品种，大批量”的作法，强调的是“规模效益”这种制造模式称为 （ ）。

A. “传统模式“ B. “精益生产” C . “敏捷制造“D 。

”精益一敏捷一柔性9•使用要求相同的部件，另件，按现行的各种标准和规范，进行设计与制造.,, 称为•（）.A.产品系列化.B.结构典型化.C.通用化标准化/ S.另件•通用化10机床传动系统各末端执行件之间的运动协调性，和均匀性精度,称为（ ）. A.几何精度.B.运动静度，C.传动静度.二. 判断题 （20分，每小题2分）1.机械制造装备包括加工装备、机床、仓储输送装备和辅助装备四种，它与制造工艺、方法紧密联系在一起， 是机械制造技术的重要载体。

《机械制造装备设计》试卷（闭卷）（试卷编号：06）（考试时间：120分钟 适用机制专业）1题号 一 二 三 四 五 六 七 总分 复核人 分值10 20 28 15 20 7 100得分一、选择题（每题1分，共10分）1.随行夹具的返回型式有上方返回、下方返回和（ ）三种。

（A ）直线通过式； （B ）折线通过式； （C ）水平返回；2.按照工艺范围，机床可分为（ ）、专用机床、专门化机床 （A ）通用机床； （B ）车床； （C ） 数控机床；3.根据数控机床的工作原理，它一般由信息载体、（ ）、伺服 统、机床本体等四部分组成。

（A ）伺服电机； （B ）加工装备； （C ）数控装置；4.仓储设施的型式按其功能分有原材料库、（ ）、在制品库、零部件成品库、维修件和备件库、产成品库、工夹量具等工艺装备库等；（A ）外购件库； （B ）车间级库； （C ）厂级库；5.数控机床电气伺服系统按有无检测和反馈装置分为开环、（ ）和半闭环系统.（A ）电气系统； （B ）闭环； （C ）液压系统； 6.回转运动导轨的截面形状有三种：平面环形、（ ）和双锥 导轨。

得 分 批阅人（A ）平面形； （B ）锥面环形； （C ）三角形； 7.钻模按其结构特点可分为（ ）、回转式钻模、翻转式钻模 盖板式钻模、滑柱式钻模等五种类型。

（A ）固定式钻模； （B ）分离式钻模； （C ）可调式钻模； 8.采用"少品种,大批量”的作法，强调的是“规模效益”.这种制造模式称为 （ ）。

A.“传统模式“B.“精益生产” C ．“敏捷制造“ D 。

”精益—敏捷—柔性9.使用要求相同的部件,另件,按现行的各种标准和规范,进行设计与制造., ,称为. ( ).A.产品系列化.B.结构典型化.C.通用化标准化/ S.另件.通用化 10机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为( ).A.几何精度.B.运动静度,C.传动静度.D.定位精度. 二．判断题 （20分，每小题2分）1．机械制造装备包括加工装备、机床、仓储输送装备和辅助装备四种，它与制造工艺、方法紧密联系在一起，是机械制造技术的重要载体。

机械制造装备设计测试题与参考答案一、单选题（共134题，每题1分，共134分）1.一般直流电动机恒功率调速范围较小，仅能达到A、3~4B、4~5C、1~2D、2正确答案：D2.当机床部件产生爬行现象时，会影响机床的定位精度、工件表面粗糙度和A、平行度B、垂直度C、平面度D、工件加工精度正确答案：D3.数控铣床上最常用的导轨是A、滚动导轨B、静压导轨C、贴塑导轨D、塑料导轨正确答案：C4.具有自动交换刀具系统的数控车床也被称为A、车削中心B、铣削中心C、加工中心D、FMC正确答案：A5.数控机床伺服系统的直接控制目标是A、机械运动速度B、角位移C、机械位移D、切削力正确答案：C6.滑动导轨的4个主要优点是结构简单、制造方便、刚度好和A、节材B、制造容易C、抗振性高D、摩擦系数小正确答案：C7.采用“消灭一切浪费”和“不断完善”，以最优的质量和最低成本的产品提供给市场，这种制造模式被称为A、“并行工程”B、“传统模式”C、“精益生产”D、“敏捷制造”正确答案：C8.在AGV的导向系统中装有陀螺仪，该导航方式称为A、电磁引导B、惯性导航C、光学引导D、激光导航正确答案：B9.机床主轴或各传动件的计算转速定义为A、传递全部功率的最低转速B、传递全部扭矩的最低转速C、传递全部扭矩的最高转速D、传递全部功率的转速正确答案：A10.为主轴箱提供动力和回转运动的驱动装置是A、主轴箱B、动力箱C、动力滑台D、数控系统正确答案：B11.滚珠丝杠的三种支承方式：一端固定，另一端自由；一端固定，另一端简支承及A、两端简支承B、两端固定C、一端自由，另一端简支承D、两端自由正确答案：B12.根据加工表面的位置尺寸要求，需要限制的自由度没有完全被限制，称为【】A、过定位B、欠定位C、完全定位D、不完全定位正确答案：B13.下列哪一项不是影响机床振动的主要原因？A、机床系统固有频率B、机床低速运动的平稳性C、机床的刚度D、机床的阻尼特性正确答案：B14.控制阀将来自气泵的压缩空气自喷嘴通入，形成高速射流，将吸盘内腔中的空气带走而形成负压，使吸盘吸住物体称为A、真空泵排气式吸盘B、挤压排气式吸盘C、气流负压式吸盘D、磁吸式吸盘正确答案：D15.机床的主要技术参数包括机床的主参数和A、运动参数B、基本参数C、尺寸参数D、动力参数正确答案：B16.两个方向的推力轴承都配置在前支承处的配置形式称为A、两端配置B、前端配置C、后端配置D、中间配置正确答案：B17.机床数控系统是一种A、位置控制系统B、速度控制系统C、压力控制系统D、电流控制系统正确答案：A18.把毛坯从料仓送到机床加工位置，称为A、减速器B、上料器C、隔料器D、分路器正确答案：B19.铣床进给量的单位为A、转／分钟B、毫米／每转C、毫米／冲程D、毫米／分钟正确答案：D20.设备主要部件在运动终点所达到的实际位置的精度称为【】A、传动精度B、位置精度C、几何精度D、运动精度正确答案：D21.在主传动中，一般取最小齿轮齿数，三联滑移齿轮的最大，于此大齿数之间的齿数差应大于或等于【】A、6B、5C、3D、4正确答案：D22.滚珠丝杠的主要载荷是A、运动载荷B、径向载荷C、轴向载荷D、静止载荷正确答案：A23.在系列型谱中，结构最典型、应用最广泛的是A、基型产品B、纵系列产品C、跨系列产品D、横系列产品正确答案：A24.靠向下挤压力将吸盘内的空气排出，使其内部形成负压，将工件吸住称为A、磁吸式吸盘B、挤压排气式吸盘C、气流负压式吸盘D、真空泵排气式吸盘正确答案：B25.各种刀具、模具、夹具、量具等总称为A、工艺装备B、加工装备C、测量装备D、常用工具正确答案：A26.在开环控制的数控机床中，刀具的最小移动单位是A、0.01mmB、0.001mC、1个脉冲当量D、0.1mm正确答案：C27.双矩形组合导轨的优点有刚度高，制造、调整简单及A、承载能力大B、导向精度高C、磨损后相对位置不变D、能够承受较大力矩正确答案：A28.21世纪机械制造业推行的生产模式是A、市场性B、个性C、刚性D、柔性正确答案：A29.主轴箱的功用是支承主轴并把动力经变速机构传给主轴，使主轴带动工件按规定转速旋转，以实现A、进给运动B、旋转运动C、主运动D、辅助运动正确答案：C30.机床主运动空转时，由于传动件摩檫，搅拌，空气阻力等，使电动机消耗的那部分功率称为A、切削功率B、额定功率C、空载功率D、机械摩檫耗损功率正确答案：C31.具有自动交换刀具系统的数字控制机床上安装的夹具是A、车床夹具B、磨床夹具C、加工中心（铣床）夹具D、FMC夹具正确答案：C32.导轨按结构形式可分为开式导轨和【A、闭式导轨B、燕尾形C、三角形D、矩形正确答案：A33.设备主要部件在运动终点所达到的实际位置的精度称为A、几何精度B、传动精度C、运动精度D、位置精度正确答案：C34.根据所含机床的数量、机床结构的不同，可将柔性制造系统分为A、复合型B、简约型C、基本型D、柔性生产线（FPL）正确答案：D35.加工中心与其他数控机床的主要区别是A、进刀速度B、机床刚性好C、机床转速高D、有刀库和自动换刀装置正确答案：D36.增加滚动导轨滚动体直径时，在一定的负载下，摩擦阻力将A、以平方关系增加B、以正比例增加C、保持不变D、以反比减小正确答案：C37.额定负载是指在机器人规定的性能范围内，机械接口处所能承受负载的允许值。

《机械制造装备设计》练习题及答案1. 单选题1. 避免积屑瘤的产生的主要措施包括( )A. 采用热处理，提高工件的塑性B. 减少刀具的前角C. 采用很高或很低的切削速度D. 避免使用切削液正确答案：C2. 内齿轮的轮齿常用( )A. 插齿B. 滚齿C. 铣齿D. 刨齿正确答案：A3. 蜗杆头数k = 3，蜗轮齿数z = 81，该蜗杆蜗轮付的传动比是( )A. 1:5B. 1:9C. 1:15D. 1:27正确答案：D4. 周铣刀的材料为( )A. 硬质合金B. 高速钢C. 碳素工具钢D. 合金工具钢正确答案：B5. 麻花钻在钻削时，起导向作用的是( )A. 前刀面B. 后刀面C. 螺旋槽D. 螺旋棱边正确答案：D6. 刀具耐用度是指( )A. 刀具从使用到报废实际进行的切削时间B. 刀具从使用到报废所经过的总时间C. 两次刃磨之间实际进行的切削时间D. 两次刃磨之间所经过的总时间正确答案：C7. 单件小批量中，孔内的键槽应选用( )A. 铣键槽B. 车键槽C. 拉键槽D. 插键槽正确答案：D8. 低速精车机床丝杠，其车刀切削部分的材料宜选用( )A. W18Cr4VB. YG6C. 陶瓷D. YT5正确答案：A9. 加工脆性材料，刀具应( )A. 增大前角B. 减小前角C. 增大后角D. 前角为零正确答案：B10. 钻孔中，钻头容易偏斜，除了钻头的刚度差外，另一个主要原因是( )A. 主切削刃长B. 横刃长，定心条件差C. 排屑困难D. 螺旋棱条宽度不一致正确答案：B2. 判断题11. 硬质合金浮动镗刀能修正孔的位置误差( )A. 错误B. 正确12. 在淬火后的工件上通过刮研可以获得较高的形状和位置精度( )A. 错误B. 正确正确答案：A13. 衡量切削变形的方法有变形系数与滑移系数两种( )A. 错误B. 正确正确答案：B14. 在车床上加工螺距为1.5的双头螺纹，车床丝杆螺距为3，当工件转1圈时，车床丝杆应转2圈( )A. 错误B. 正确正确答案：A15. 单件加工狭长的平面，宜选用拉削平面( )A. 错误B. 正确正确答案：A16. 一个浮动支承可以消除1个自由度，一个长的v型块可消除4个自由度( )A. 错误B. 正确17. 转位车刀的切削性能比焊接车刀好( )A. 错误B. 正确正确答案：B18. 回转式镗套只适宜在低速的情况下工作( )A. 错误B. 正确正确答案：B19. 平面磨削的加工质量比刨削和铣削都高，还可以加工淬硬零件( )A. 错误B. 正确正确答案：B20. 当切削速度提高时，切削变形增大( )A. 错误B. 正确正确答案：A3. 多选题21. 合理的刀具耐用度包括与( )A. TcB. TpC. ThD. Tw正确答案：AB22. 机床切削运动中，根据速度高低、消耗功率的大小，可分为( )A. 主运动B. 次运动C. 进给运动D. 退刀运动正确答案：AC23. 切削层公称横截面参数有( )A. 公称截面积B. 公称宽度C. 公称厚度D. 公称深度正确答案：ABC24. 当车刀的刀刃低于工件的中心线时，则实际工作前角变( )，工作后角变( )A. 小B. 不变C. 大D. 小正确答案：AC25. 切削运动的三要素是指( )A. 切削速度B. 进给量C. 切削深度D. 切削量正确答案：ABC。

2012年9月份《机械制造装备设计》课程考试模拟试卷答案考试形式：闭卷试卷类型：A一、填空题（本大题共10小题，每小题4分，共40分）1、工件表面的形成原理是：通过机床上刀具与工件的相对运动而形成。

主变速传动系从电动机到主轴，通常为降速传动，接近电动机的传动件转速较高，传递的转矩较小，尺寸小一些；反之，靠近主轴的传动件转速较低，传递的转矩较大，尺寸就较大。

因此在制定主变速传动系时，应尽可能将传动副较多的变速组安排在前面，传动副数少的变速组放在后面，使主变速传动系中更多的传动件在高速范围内工作，尺寸小一些，以便节省变速箱的造价，减少变速箱的外形尺寸。

2．传动顺序与扩大顺序相一致的原则变速组的扩大顺序与传动顺序一致，即基本组在最前面，依次为第一扩大组，第二扩大组，各变速组的变速范围逐渐扩大。

如果不满足该原则，则在传递相同功率的情况下，受的转矩更大，传动件的尺寸更大，从而影响变速箱的造价和外形尺寸。

3. 变速组的降速要前慢后快，中间轴的转速不宜超过电动机的转速从电动机到主轴之间的总趋势是降速传动，在分配各变速组传动比时，为使中间传动轴具有较高的转速，以减少传动件的尺寸，前面的变速组降速要慢些，后面变速组降速要快些，也就是min min min a b c u u u ≥≥。

但是，中间轴的转速不应过高，以免产生振动、发热和噪声。

通常，中间轴的最高转速不超过电动机的转速。

给分要点：答出3个基本原则给4分，3个基本原则的描述给4分，具体酌情给分。

2、机床主传动系的传动方式主要有哪两种？其各自的特点是什么？ 答：主要有集中传动方式和分离传动方式 1．集中传动方式1）主传动系的全部传动和变速机构集中装在同一个主轴箱内，称为集中传动方式。

2）通用机床中多数机床的主变速传动系都采用这种方式。

适用于普通精度的大中型机床，结构紧凑，便于实现集中操纵，安装调整方便。

缺点是运转的传动件在运转过程中所产生的振动、热量，会使主轴产生变形，使主轴回转中心线偏离正确位置而直接影响加工精度。

机械制造装备设计_试卷及答案第06套《机械制造装备设计》试卷（闭卷）（试卷编号：06）（考试时间：120分钟 适用机制专业）一、选择题（每题1分，共10分）1.随行夹具的返回型式有上方返回、下方返回和（ ）三种。

（A ）直线通过式； （B ）折线通过式； （C ）水平返回； 2.按照工艺范围，机床可分为（ ）、专用机床、专门化机床 （A ）通用机床；（B ）车床； （C ） 数控机床；3.根据数控机床的工作原理，它一般由信息载体、（ ）、伺服统、机床本体等四部分组成。

（A ）伺服电机； （B ）加工装备； （C ）数控装置；4.仓储设施的型式按其功能分有原材料库、（ ）、在制品库、零部件成品库、维修件和备件库、产成品库、工夹量具等工艺装备库等；（A ）外购件库；（B ）车间级库； （C ）厂级库；5.数控机床电气伺服系统按有无检测和反馈装置分为开环、（ ）和半闭环系统.三、简答题（每题7分，共28分）.1．简述自动化立体仓库的工作过程？（7分）Array 2．谐波齿轮减速装置的工作原理及其特点？（7分）3。

.什么是机械加工生产线？它主要由哪几个基本部分组成?（7分）4.试述变速箱内传动轴的轴向固定方法及特点？( 7分)四、分析题（15分）．试分析及床主轴的前轴承精度，一般要比后轴承的精度高一级。

五、设计题（20分）已知：图示是某机床主传动系统图。

公比 ＝1.41，采用双速电机（710/1440r/min ），试分析该机床主传动系统。

包括：1．写出主传动路线表达式；2．分析主轴的转速级数Z ；3．按表查出主轴标准转速数列；4．写出结构式并画出转速图； 标准数列表批阅人 得 分 批阅人六． 2.在数控机床变速箱中，用调速电机无级调速，试导出变速箱的公比等于电机恒功率调速范围R dn时，变速箱的变速级数Z的表f达式。

(7分) Array《机械制造装备设计》答案(6)一．选择题（10分每小题1分）1C 2A 3C 4A 5B 6C 7A 8A9C 10C二．判断题（20分每小题1分）1,√ 2 × 3 √ 4 √ 5 × 6 ×7 √8 √9 √10√三．简答题（ 28 分）.1．简述自动化立体仓库的工作过程？（7分）答：1）由输送装备将待入库的货物放到入库装卸站，由堆垛机用货叉将货物放到由堆垛机用货叉将货物放到托盘上。

机械制造装备设计模拟考试题与答案一、单选题（共86题，每题1分，共86分）1.导轨的结构类型中没有（）。

A、动压导轨B、静压导轨C、滑动导轨D、卸荷导轨正确答案：A2.滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是( )。

A、减小滚珠直径，适当增加滚珠数目B、增大滚珠直径，适当增加滚珠数目C、减小滚珠直径，适当减少滚珠数目D、增大滚珠直径，适当减少滚珠数目正确答案：D3.少品种、大批量生产模式出现的年代A、70年代B、50年代C、90年代D、80年代正确答案：B4.一般要设置对刀装置的机床夹具是A、镗床夹具B、铣床夹具C、钻床夹具D、车床夹具正确答案：B5.通用多轴箱的总图组成部分中不包括A、装配表B、主视图C、展开图D、俯视图正确答案：D6.为了提高蜗轮齿部耐磨性，常采用的材料是（）。

A、钢B、铸铁C、工程塑料D、铜正确答案：D7.以下不属于拉刀非工作部分的是A、前导部B、后导部C、切削齿D、头部正确答案：C8.在常用夹紧机构中，既可增力，又可减力的夹紧机构是A、斜楔B、铰链C、偏心D、杠杆正确答案：D9.“规模效益”的生产模式出现的年代是A、70年代B、50年代C、90年代D、80年代正确答案：B10.半闭环控制系统的数控机床，仍不可避免地带来A、丝杠的转角误差B、机床的几何形状误差C、机床传动部件的误差D、电机的转角误差正确答案：C11.摇臂钻床的第二主参数是A、最大的工件长度B、床身上的最大回转直径C、工作台工作面宽度D、最大跨距正确答案：D12.机床爬行现象一般发生于（）的运动情况下。

A、低速轻载B、低速重载C、高速重载D、高速轻载正确答案：B13.多品种、小批量生产模式出现的年代A、80年代B、50年代C、70年代D、90年代正确答案：D14.机床运动部件在相同条件下，用相同的方法重复定位时，位置的一致程度，称为A、重复定位精度B、几何精度C、传动精度D、运动精度正确答案：A15.用于确定工件正确位置的元件称为A、定位元件B、夹紧元件C、导向元件D、定向元件正确答案：A16.对一个设计合理，制造良好的带位置闭环控制系统的数控机床，可达到精度的决定因素是A、计算机的运算速度B、驱动装置的精度C、机床机械结构的精度D、检测元件的精度正确答案：D17.数控铣床与普通铣床相比，在结构上差别最大的部件是A、主轴箱B、进给传动C、工作台D、床身正确答案：B18.在简单夹紧机构中，夹紧机构一般不考虑自锁的是A、铰链B、偏心C、杠杆D、斜楔正确答案：A19.以下不属于拉刀非工作部分的是A、校准齿B、后导部C、尾部D、前导部正确答案：A20.一面两销定位结构中，两销指A、两个圆柱销B、一个圆柱销一个圆锥销C、两个菱形销D、一个圆柱销一个菱形销正确答案：D21.根据工件加工表面的位置要求，将工件的六个自由度全部限制，称为A、过定位B、欠定位C、不完全定位D、完全定位正确答案：D22.金属切削机床所担负的工作量约占机器制造总工作量的A、40%~50%B、30%~60%C、30%~50%D、40%~60%正确答案：D23.当工件定位表面不规整或工件批与批之间毛坯尺寸变化较大时，常用A、浮动支承B、可调支承C、自位支承D、辅助支承正确答案：B24.柔性制造系统的英文缩写是A、DNCB、FMCC、FMSD、CIMS正确答案：C25.数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会( )。
